第1讲 电路 电流-冲刺2022中考物理第一轮系统复习课件
展开

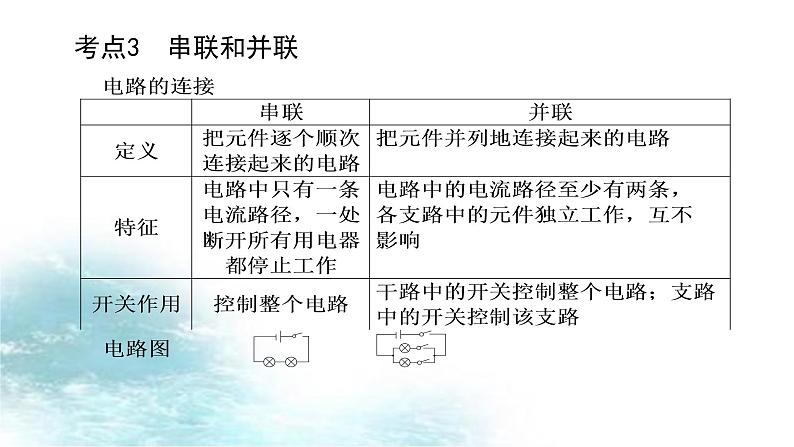

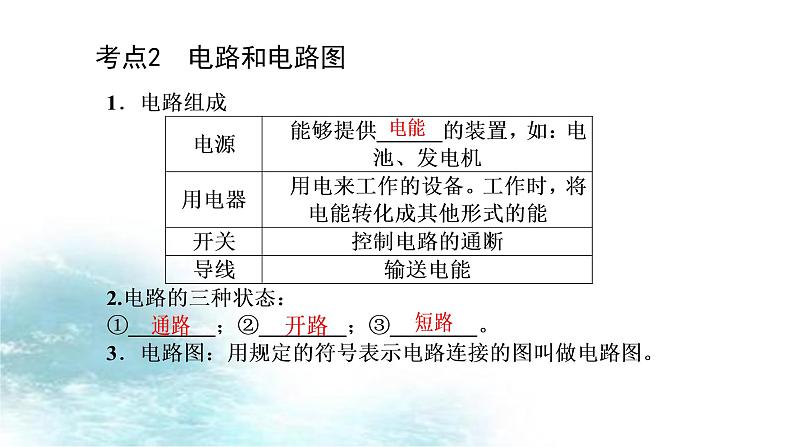

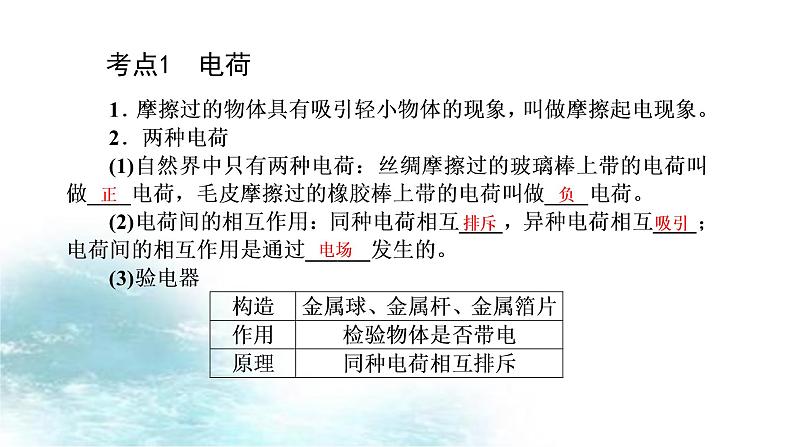

这是一份第1讲 电路 电流-冲刺2022中考物理第一轮系统复习课件，共17页。PPT课件主要包含了考点1电荷，考点2电路和电路图，考点3串联和并联，考点4电流，将电流表的指针调零，更换较小量程的接线柱等内容，欢迎下载使用。

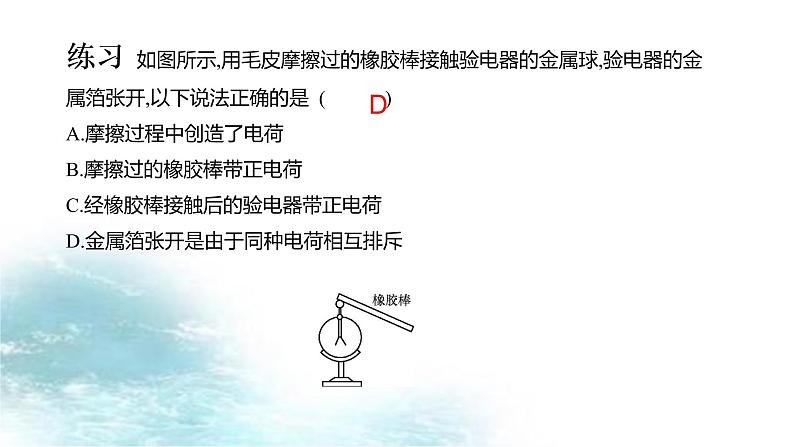

练习： 如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,验电器的金属箔张开,以下说法正确的是 ( )A.摩擦过程中创造了电荷B.摩擦过的橡胶棒带正电荷C.经橡胶棒接触后的验电器带正电荷D.金属箔张开是由于同种电荷相互排斥
2、用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，会出现的情形（ ）

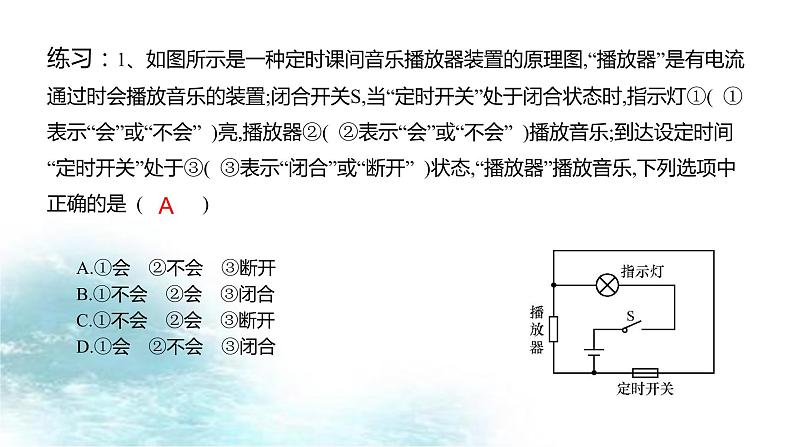

练习：1、如图所示是一种定时课间音乐播放器装置的原理图,“播放器”是有电流通过时会播放音乐的装置;闭合开关S,当“定时开关”处于闭合状态时,指示灯①( ①表示“会”或“不会” )亮,播放器②( ②表示“会”或“不会” )播放音乐;到达设定时间“定时开关”处于③( ③表示“闭合”或“断开” )状态,“播放器”播放音乐,下列选项中正确的是 ( )
A.①会 ②不会 ③断开B.①不会 ②会 ③闭合C.①不会 ②会 ③断开D.①会 ②不会 ③闭合
2、小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭,冰箱的压缩机则在需要制冷时才工作。关于冰箱里的灯和压缩机的连接方式,下列判断正确的是 ( )A.一定是串联 B.一定是并联C.有时是串联,有时是并联 D.不能判断是串联还是并联
3、如图所示是小雨连接的实物图,下列与之对应的电路图是 ( )
2.常见电流值手电筒的电流约200 mA( 0.2 A );家用节能灯中的电流约0.1 A;电冰箱正常工作时的电流约1 A;雷电瞬间电流可达2×105 A。
3.电流的测量——电流表
4.串、并联电路的电流规律( 1 )串联电路各处电流都相等,公式:I=I1=I2=…( 2 )并联电路干路电流等于 各支路电流之和 ,式:I=I1+I2+…
练习：1、如图甲所示电路,两灯正常发光,电流表A1的示数为0.52 A,电流表A2的示数如图乙所示,则通过L1与L2的电流分别为 A、 _________A。
2、如图所示是实验室常用的一种电流表的表盘。小明在连接电路前发现指针偏转情况如图( a )所示,接下来他应进行的操作是 ;当连接好电路闭合开关时,发现电流表指针偏转情况如图( b )所示,为了减小测量误差,应做的改进是 。
实验：探究串、并联电路的电流规律
1.画电路图或连接实物图( 连电路时开关要断开 )2.电流表的使用或读数3.电流表问题分析( 指针反偏、指针偏转角度较小、指针偏转角度过大以至到达最右端等问题 )4.电路故障分析( 闭合开关灯不亮 )5.换用不同规格的灯多次测量的目的( 保证总结得出的实验规律的普遍性和正确性 )6.实验数据的分析7.实验结论的得出及结论的应用
练习： 如图所示,用毛皮摩擦过的橡胶棒接触验电器的金属球,验电器的金属箔张开,以下说法正确的是 ( )A.摩擦过程中创造了电荷B.摩擦过的橡胶棒带正电荷C.经橡胶棒接触后的验电器带正电荷D.金属箔张开是由于同种电荷相互排斥
2、用两根绝缘细线，分别将甲、乙两个相同的轻质小球悬挂起来，两个小球都带正电，会出现的情形（ ）
练习：1、如图所示是一种定时课间音乐播放器装置的原理图,“播放器”是有电流通过时会播放音乐的装置;闭合开关S,当“定时开关”处于闭合状态时,指示灯①( ①表示“会”或“不会” )亮,播放器②( ②表示“会”或“不会” )播放音乐;到达设定时间“定时开关”处于③( ③表示“闭合”或“断开” )状态,“播放器”播放音乐,下列选项中正确的是 ( )
A.①会 ②不会 ③断开B.①不会 ②会 ③闭合C.①不会 ②会 ③断开D.①会 ②不会 ③闭合
2、小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭,冰箱的压缩机则在需要制冷时才工作。关于冰箱里的灯和压缩机的连接方式,下列判断正确的是 ( )A.一定是串联 B.一定是并联C.有时是串联,有时是并联 D.不能判断是串联还是并联
3、如图所示是小雨连接的实物图,下列与之对应的电路图是 ( )
2.常见电流值手电筒的电流约200 mA( 0.2 A );家用节能灯中的电流约0.1 A;电冰箱正常工作时的电流约1 A;雷电瞬间电流可达2×105 A。
3.电流的测量——电流表
4.串、并联电路的电流规律( 1 )串联电路各处电流都相等,公式:I=I1=I2=…( 2 )并联电路干路电流等于 各支路电流之和 ,式:I=I1+I2+…
练习：1、如图甲所示电路,两灯正常发光,电流表A1的示数为0.52 A,电流表A2的示数如图乙所示,则通过L1与L2的电流分别为 A、 _________A。
2、如图所示是实验室常用的一种电流表的表盘。小明在连接电路前发现指针偏转情况如图( a )所示,接下来他应进行的操作是 ;当连接好电路闭合开关时,发现电流表指针偏转情况如图( b )所示,为了减小测量误差,应做的改进是 。
实验：探究串、并联电路的电流规律
1.画电路图或连接实物图( 连电路时开关要断开 )2.电流表的使用或读数3.电流表问题分析( 指针反偏、指针偏转角度较小、指针偏转角度过大以至到达最右端等问题 )4.电路故障分析( 闭合开关灯不亮 )5.换用不同规格的灯多次测量的目的( 保证总结得出的实验规律的普遍性和正确性 )6.实验数据的分析7.实验结论的得出及结论的应用
