第20章：电与磁——2022年物理中考一轮复习（江苏地区专用）
展开
这是一份第20章：电与磁——2022年物理中考一轮复习（江苏地区专用），共63页。试卷主要包含了单选题，填空题，作图题，实验题，综合题，计算题等内容，欢迎下载使用。

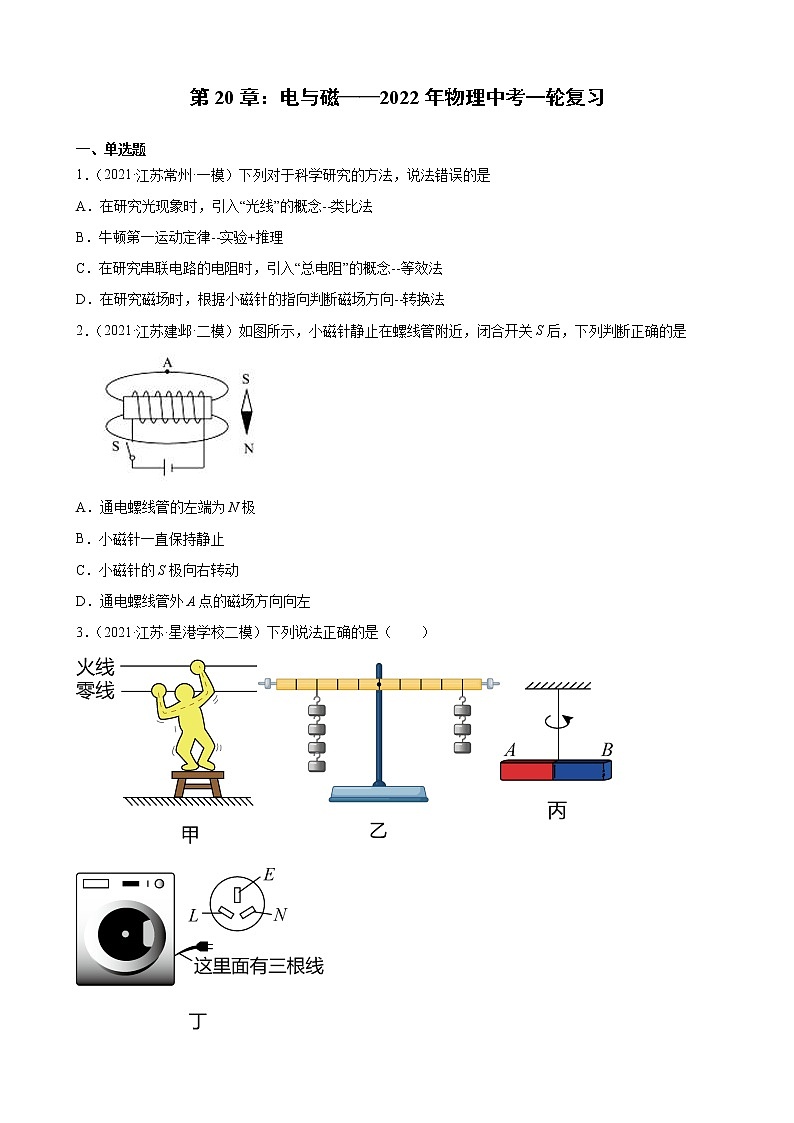

第20章：电与磁——2022年物理中考一轮复习
一、单选题
1．（2021·江苏常州·一模）下列对于科学研究的方法，说法错误的是
A．在研究光现象时，引入“光线”的概念--类比法
B．牛顿第一运动定律--实验+推理
C．在研究串联电路的电阻时，引入“总电阻”的概念--等效法
D．在研究磁场时，根据小磁针的指向判断磁场方向--转换法
2．（2021·江苏建邺·二模）如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是
A．通电螺线管的左端为N极
B．小磁针一直保持静止
C．小磁针的S极向右转动
D．通电螺线管外A点的磁场方向向左

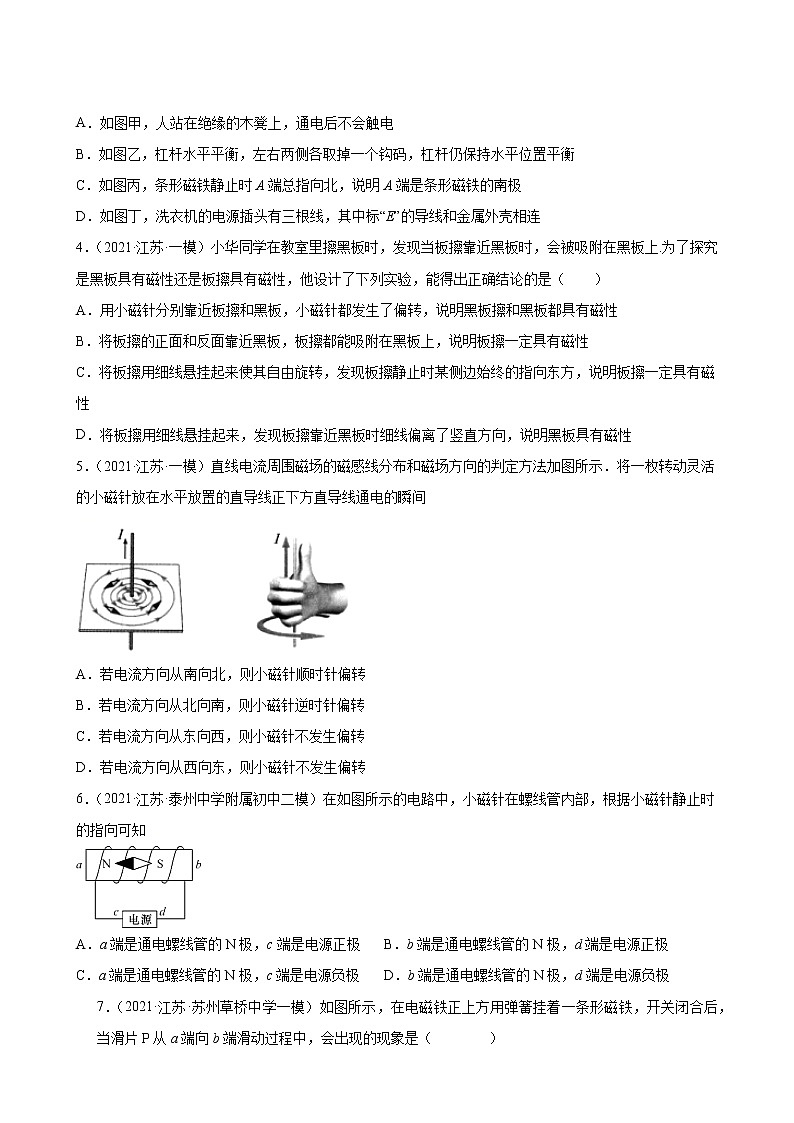

3．（2021·江苏·星港学校二模）下列说法正确的是（ ）
A．如图甲，人站在绝缘的木凳上，通电后不会触电
B．如图乙，杠杆水平平衡，左右两侧各取掉一个钩码，杠杆仍保持水平位置平衡
C．如图丙，条形磁铁静止时A端总指向北，说明A端是条形磁铁的南极
D．如图丁，洗衣机的电源插头有三根线，其中标“E”的导线和金属外壳相连
4．（2021·江苏·一模）小华同学在教室里擦黑板时，发现当板擦靠近黑板时，会被吸附在黑板上.为了探究是黑板具有磁性还是板擦具有磁性，他设计了下列实验，能得出正确结论的是（ ）
A．用小磁针分别靠近板擦和黑板，小磁针都发生了偏转，说明黑板擦和黑板都具有磁性
B．将板擦的正面和反面靠近黑板，板擦都能吸附在黑板上，说明板擦一定具有磁性
C．将板擦用细线悬挂起来使其自由旋转，发现板擦静止时某侧边始终的指向东方，说明板擦一定具有磁性
D．将板擦用细线悬挂起来，发现板擦靠近黑板时细线偏离了竖直方向，说明黑板具有磁性
5．（2021·江苏·一模）直线电流周围磁场的磁感线分布和磁场方向的判定方法加图所示．将一枚转动灵活的小磁针放在水平放置的直导线正下方直导线通电的瞬间
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转
6．（2021·江苏·泰州中学附属初中二模）在如图所示的电路中，小磁针在螺线管内部，根据小磁针静止时的指向可知
A．a端是通电螺线管的N极，c端是电源正极 B．b端是通电螺线管的N极，d端是电源正极
C．a端是通电螺线管的N极，c端是电源负极 D．b端是通电螺线管的N极，d端是电源负极

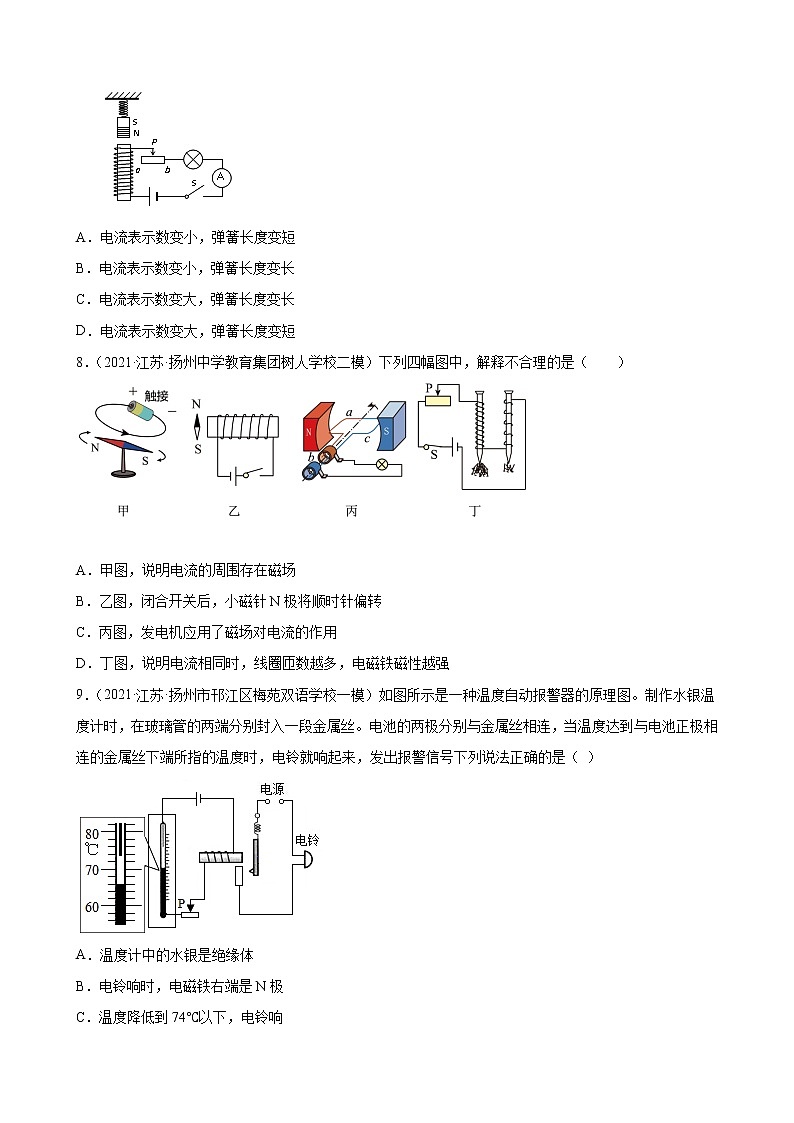

7．（2021·江苏·苏州草桥中学一模）如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（ ）
A．电流表示数变小，弹簧长度变短
B．电流表示数变小，弹簧长度变长
C．电流表示数变大，弹簧长度变长
D．电流表示数变大，弹簧长度变短
8．（2021·江苏·扬州中学教育集团树人学校二模）下列四幅图中，解释不合理的是（ ）
A．甲图，说明电流的周围存在磁场
B．乙图，闭合开关后，小磁针N极将顺时针偏转
C．丙图，发电机应用了磁场对电流的作用
D．丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强
9．（2021·江苏·扬州市邗江区梅苑双语学校一模）如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（ ）
A．温度计中的水银是绝缘体
B．电铃响时，电磁铁右端是N极
C．温度降低到74℃以下，电铃响
D．电铃响且滑片P向左移动时，电磁铁磁性减弱
10．（2021·江苏南通·一模）如图所示为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭，控制电路中，电源电压恒定，为定值电阻，为光敏电阻，其阻值随光强度而变化，以下说法错误的是（ ）
A．的阻值随光照强度的增大而减小
B．当光照强度增大时，电压表示数减小
C．当光照强度减小时，电磁铁的磁性减小
D．若将换成阻值稍大的电阻，可缩短灯L的发光时间
11．（2021·江苏海安·一模）法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖。如图4是研究巨磁电阻特性的原理示意图。实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明( )
A．电磁铁的左端为S极
B．通过灯泡的电流增大
C．巨磁电阻的阻值随磁场的减弱而明显增强
D．巨磁电阻的阻值与磁场的强弱没有关系
12．（2021·江苏·扬州市江都区实验初级中学三模）如图是灵敏电流计的内部结构图，下列选项中与其工作原理相同的是( )
A． B． C． D．
13．（2021·江苏泗洪·二模）我国未来的航母将采用自行研制的电磁弹射器，如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，下列实验中与电磁弹射器工作原理一致的是（ ）
A． B．
C． D．
14．（2021·江苏·扬州中学教育集团树人学校三模）下列描述正确的是（ ）
A．图甲：若电能表的转盘在30s内转了25转，则这段时间内用电器消耗的电能为1kW·h
B．图乙：闭合开关，小磁针静止时N极指向左侧
C．图丙：软木塞飞出，管内水蒸气的内能减小，内能转化为机械能
D．图丁：通电线圈abcd在磁场中受力而转动，发电机是根据这一原理制成的
15．（2021·江苏锡山·一模）据媒体报道，未来在我国航母上，将采用电磁弹射装置，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。那么，在下列四个实验中，与电磁弹射器的工作原理一致的是（ ）
A． B．
C． D．
16．（2021·江苏玄武·一模）如图所示旋转微型电扇的扇叶使二极管发光，图中与此工作原理相同的是（ ）
A． B．
C． D．
17．（2021·江苏·二模）下列关于电磁现象的说法中，正确的是（ ）
A．电荷移动过程中，周围一定存在磁场
B．磁场对放入其中的小磁针不一定有力的作用
C．磁体周围存在磁场，磁场是由磁感线组成的
D．如果通电线圈在磁场作用下转动，则线圈的机械能是由电能转化来的
18．（2021·江苏镇江·模拟预测）如图是一个风力发电机模型。风吹过时，扇叶转动，小灯泡发光。下列选项中哪幅图的工作原理与它相同（ ）
A． B．
C． D．
19．（2021·江苏·苏州新草桥中学二模）无线充电原理是电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，给智能手机充电，如图所示。受电线圈处用到了下面的哪个实验的原理（ ）
A． B．
C． D．
20．（2021·江苏省南菁高级中学实验学校一模）很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。以下器件中工作原理与此相似的是
A．电磁铁 B．电动机 C．扬声器 D．发电机
21．（2021·江苏·镇江市外国语学校模拟预测）如图所示，蹄形磁铁和铜棒均水平放置。现闭合开关，水平向左移动铜棒，电流表G的指针发生偏转，则
A．根据此现象的产生原理可制成电动机
B．此现象与奥斯特实验现象的产生原理相同
C．若将铜棒左右来回移动，可产生交变电流
D．仅将磁铁水平向右移动，G的指针不偏转
22．（2021·江苏宝应·二模）有一种佩戴在手腕上的“计步器”，其构造是在一段塑料管中密封一小块磁铁，管外缠绕着线圈。运动时，磁铁在管中反复运动，线圈的输出电流随之不停地变化，显示出运动步数。“计步器”的基本原理与下列哪幅图相同（ ）
A．扬声器
B．动圈式话筒
C．探究影响磁性大小因素
D．电铃
23．（2021·江苏·宜兴外国语学校一模）考试时监考人员用手持式金属探测器对考生进行检查（如图所示），当靠近金属物体时，在金属导体中就会产生感应电流，探测器发出警报｡下列图中能够反映其工作原理的是（ ）
A．
B．
C．
D．
24．（2021·江苏连云港·中考真题）如图所示，闭合导线框abcd的一部分处于磁场中，将导线框沿图示方向拉出过程中，则（ ）
A．在此过程中，电能转化为机械能
B．导线框中不会产生感应电流，因为回路中没有电源
C．导线框中会产生感应电流，整个导线框都是电源
D．导线框中会产生感应电流，导线ab段相当于电源
25．（2021·江苏扬州·中考真题）将气球在头发上摩擦后靠近较轻的金属筒，筒会滚动起来，这种现象是（ ）
A．热现象 B．电磁感应现象 C．磁化现象 D．静电现象
26．（2021·江苏·中考真题）图中与磁现象有关的四个实验，其对应的判断正确的是（ ）
A．甲图说明磁体周围不同点的磁场方向都不同
B．乙图是电磁感应现象
C．丙图说明电流具有磁效应
D．丁图说明磁场对电流有力的作用
27．（2021·江苏无锡·中考真题）用如图的装置探究磁场对通电直导线的作用，给铝棒AB通电，观察到AB向右运动，要使AB通电后向左运动，下列做法中可行的是（ ）
A．仅换用磁性更强的磁体 B．仅增加AB中的电流强度
C．仅将磁体的N、S极对调 D．仅将铝棒AB换成铜棒
28．（2021·江苏苏州·中考真题）下列图中能反映发电机工作原理的是（ ）
A． B．
C． D．
29．（2021·江苏泰州·中考真题）对下列四幅图的表述正确的是（ ）
A．甲图反映的是电动机的工作原理 B．乙图能实现电能转化为机械能
C．丙图闭合开关后，小磁针N极逆时针偏转 D．丁图中小磁针N极顺时针偏转
30．（2021·江苏常州·中考真题）电动汽车刹车时，汽车电动机“变身”为发电机，将汽车动能转化为电能，简称动能回收系统。下列实验中与动能回收系统原理相同的是（ ）
A． B．
C． D．
31．（2021·江苏泰州·中考真题）我们在学习物理知识时，运用了很多研究方法，下列几个实例：①研究电流时，把它比作水流；②研究磁场时，引入磁感线；③在探究动能与速度关系时，控制质量相同；④用光线来描述光的传播路径和方向。其中，运用了相同研究方法的是（ ）
A．①② B．②④ C．③④ D．②③
32．（2021·江苏江苏·中考真题）下列生活中的物品，利用弹力来工作的是（ ）
A．铅垂线 B．静电除尘刷 C．弹簧秤 D．指南针
二、填空题
33．（2021·江苏宿迁·模拟预测）如图是条形磁体周围铁屑的分布情况及小磁针的指向。图中各点小磁针有固定指向，说明磁体周围的磁场具有______；铁屑在磁场中被磁化成______，从而在磁场中有序排列。可以用______描述磁场。
34．（2021·江苏姜堰·一模）如图所示.用细线悬挂的磁体AB.磁极未知．当闭合电路开关S后,磁体的B端与通电螺线管左端相互排斥,则B端是磁体的___极． 断开开关S,磁体静止时,B端会指向地理的___( 选填“北方”或“南方”)．
35．（2021·江苏·靖江市靖城中学一模）酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示．电磁铁的工作原理是电流的磁效应，该现象最早是由 __________ （选填“法拉第”、“奥斯特”或“安培”）发现的．装置通电后，电磁铁上端为 _______ （选填“N”或“S”）极．若密封罩被提起并悬挂于空中，不计衔铁、杠杆的质量，左侧电磁吸力应 __________ （选填“大于”、“等于”或“小于”）密封罩的重力；若提不起，则应将滑动变阻器滑片向 _______ （选填“左”或“右”）滑动．
36．（2021·江苏·苏州市平江中学校二模）如图为电动机和发电机模型，其中图 （选填“甲”或“乙”）为电动机模型，其工作原理是 ；电动机工作时，能够使线圈平稳，连续不停地转动下去是靠 实现的．
37．（2021·江苏·中考真题）人工心脏泵可短时间代替心脏工作，如图是该装置的示意图磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启，线圈中的电流从A流向B时，电磁铁左端是______极，血液会______（选填“流入”或“流出”）活塞筒，该装置工作时，线圈AB中的电流方向______（选填“需要”或“不需要”）改变。
38．（2021·江苏苏州·中考真题）《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图。“柢”即握柄，是磁体的_______极，司南之所以能指南北，是由于受到_______的作用。
39．（2021·江苏江苏·中考真题）如图所示，在“探究感应电流产生的条件”实验中，闭合开关，让导体AB静止在磁场中，回路中是否有感应电流产生？______；让导体AB做切割磁感线运动，回路中是否有感应电流产生？______；当回路中有感应电流时，将磁极对调，改变磁场方向，感应电流的方向是否改变？______。
三、作图题
40．（2021·江苏·泰兴市实验初级中学模拟预测）根据要求作图。
(1)根据平面镜成像特点，在图甲中画出物体AB所成的像。
(2)如图乙所示，当作用在B点的力FB与OB垂直时，杠杆水平位置平衡。现将力的作用点改为C点，且力的大小不变，仍使杠杆水平位置平衡，请在图中画出FC的力的示意图。
(3)由图丙小磁针N极的指向，标出磁感线上a点的磁场方向和电源的正极（用“+”表示）。
41．（2021·江苏无锡·二模）按照题目要求作图：
（1）如图甲所示，OB为一束光线在水面的反射光线，O为入射点。请画出入射光线和其进入水中的折射光线；（_______）
（2）在图乙中画出物体沿粗糙水平面向右运动时，物体水平方向上受力示意图；（_______）
（3）图丙中小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极。（_______）
42．（2021·江苏梁溪·一模）按要求作图（请保留作图痕迹）。
（1）如图甲所示，小红看到盛水的碗底有一枚硬币（如A点），请画出大致反映这一现象的光路图。
（2）如图乙所示，小明要将购物推上台阶，需要在把手上施加一个斜向下的力，已知购物车的支点为O 点（小黑点），请在图中 A 点画出最小的力F1。
（3）请在丙图中标出蹄形磁体的 N、S 极和磁感线的方向。
43．（2021·江苏南通·一模）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“-”极，并标出通过通电螺线管外A点的磁感线的方向．
（______）
44．（2021·江苏镇江·模拟预测）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱．
（______）
45．（2021·江苏南京·模拟预测）如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺旋管，当开关S闭合时，发现小车向右运动，请在图中标出电源的正负极，通电螺线管的N、S极和A点处磁感线的方向。
46．（2021·江苏常州·模拟预测）如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
47．（2021·江苏玄武·一模）如图所示，当开关闭合后，磁铁受到通电螺线管的斥力但保持静止。请在图中作出条形磁铁受到的摩擦力方向，并标出通电螺线管中电源的正极。
48．（2021·江苏·扬州市江都区实验初级中学一模）根据图中小磁针的指向，画出通电螺旋管磁感应线的方向，并标出电源的正、负极。
49．（2021·江苏·海安市海陵中学二模）如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小．请标出电磁铁的S极，并用“＋”标出电源的正极．
50．（2021·江苏连云港·中考真题）按照题目要求作图。
（1）如图甲所示，请画出这条光线经过凸透镜后的折射光线；（____）
（2）如图乙所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。（____）
51．（2021·江苏扬州·中考真题）按照题目要求作图
（1）如图甲，作出静止在斜面上的木块所受重力和弹力的示意图；
（2）如图乙，作出物体AB在平面镜中的像；
（3）如图丙，标出通电螺线管和静止小磁针的N极；
52．（2021·江苏无锡·中考真题）磁体旁的小磁针静止时所指的方向如图所示。请在括号中标出磁体左端的磁极并画出通过小磁针中心的一条磁感线。
53．（2021·江苏镇江·中考真题）请按题目要求作答。
（1）如图所示，一碗镇江锅盖面静止在水平桌面上。请画出它所受力的示意图。（________）
（2）开关S闭合后，小磁针静止时指向如图所示。请在图中两个虚线框内分别标出螺线管的磁极和电源的极性。（_______）
（3）请用笔画线代替导线，将图中的开关和插座正确接入家庭电路。（_______）
54．（2021·江苏淮安·中考真题）按照题目要求作图。
（1）请根据光的反射定律，在图甲中画出入射光线。 （_____）
（2）请画出图乙中茶杯所受重力的示意图。（_____）
（3）请在图丙中画出拉力F的力臂ll（O为支点）。（______）
（4）请在图丁括号中标出小磁针左端的磁极名称。（______）
55．（2021·江苏江苏·中考真题）按题目要求作图.
（1）如图甲，判断重力方向装置中的小球静止，请画出小球的受力示意图；
（2）如图乙，轻质杠杆平衡，请作出动力F1的力臂l1和杠杆所受阻力F2的示意图；
（3）如图丙，小磁针静止在通电螺线管右侧，请标出磁感线方向及小磁针的N极。
四、实验题
56．（2021·江苏吴中·二模）某兴趣小组在研究扬声器结构时，发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几位同学提出了以下三种猜想：
猜想1：磁极呈横向分布（例如图甲，左侧为N极，右侧为S极）
猜想2：磁极呈轴向分布（例如图乙，上面为N极，下面为S极）；
猜想3：磁极呈里外分布（例如图丙，外侧为N极，内侧为S极）；
为了验证其他猜想，他们进行了如下实验：
（1）用细棉线将环形磁体水平悬挂起来（如图丁所示），结果观察到磁体在任意位置都能保持静止，这说明猜想_______（1/2/3）是错误的；
（2）用细棉线将环形磁体竖直悬挂起来（如图戊所示），结果观察到磁体只在特定位置能保持静止，这说明猜想________（1/2/3）是错误的；
（3）为进一步确定这种环形磁铁磁极的分布情况，小李进行了以下实验：取两个完全相同的环形磁铁，将它们沿中心轴线互相靠近，发现它们相互排斥．接着将其中一个环形磁铁翻转，结果它们相互吸引，则验证了另一猜想是正确的；
（4）若将这两个完全相同，重均为G的环形磁铁a、b串在木制支架上，静止时如图己所示（不考虑环形磁铁与木杆间的摩擦力），则磁铁a对底座的压力________；
A．等于G B．小于 C．等于 D．大于
（5）若再放上一个完全相同的磁铁c（b、c间也排斥），则相邻两个磁铁间的距离________（大于/等于/小于）。
57．（2021·江苏·泰州中学附属初中二模）在探究“电动机为什么会转动”的实验中：
（1）我们首先想到的是磁体间发生相互作用是因为一个磁体放在另一个磁体的磁场中，那么通电导体周围也存在______，磁体会对通电导体产生力的作用吗？
（2）如图所示，将一根导体ab置于蹄形磁体的两极之间，未闭合开关前，导体______，闭合开关后，导体______，说明磁场对通电导体有力的作用。
（3）断开开关，将图中磁体的N、S极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向______，说明通电导体在磁场中的受力方向与磁场方向有关。
（4）断开开关，将图中电源的正、负极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向______，说明通电导体在磁场中的受力方向与电流方向有关。
（5）如果同时改变磁场方向和电流方向，______（能/不能）确定受力方向与磁场方向或电流方向是否有关。
58．（2021·江苏苏州·中考真题）纯电动汽车是一种采用蓄电池作为唯一动力源的汽车，电池的安全性主要体现在对其温度的控制上，当某组电池温度过高时，立即启动制冷系统进行降温，图甲是小明设计的模拟控温装置示意图，电磁继电器与热敏电阻Rt、滑动变阻器Rp串联接在电压为6V的电源两端。当电磁铁线圈（电阻不计）中的电流I大于或等于25mA时，衔铁被吸合，热敏电阻置于温度监测区域，其阻值Rt，与温度t的关系如图乙所示，滑动变阻器的最大阻值为200Ω。
（1）图甲中应将b端与______端相连；
（2）当开关S闭合时，电磁铁上端为______极；
（3）若设置电池温度为60℃时启动制冷系统，则滑动变阻器阻值应为______Ω；
（4）该电路可设置启动制冷系统的最高温度是______℃；
（5）现利用一只电阻箱在室温条件下对上述电路进行调试。使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后还需要经过三个关键的调试步骤才能完成调试。
第一步：断开开关，______；
第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；
第三步：断开开关，______，完成电路调试。
59．（2021·江苏泰州·中考真题）小明在探究“通电直导线周围的磁场”实验中，实验装置如图甲所示。
（1）其中小磁针的作用是___________；
（2）接通电路后，观察到小磁针偏转，说明电流周围存在________，此现象最早是由物理学家_______发现的。
（3）改变直导线中电流方向，小磁针的偏转方向发生了改变，说明电流周围的磁场方向与________有关。
（4）研究表明，通电直导线周围的磁场分布如图所示，则图甲实验中，若将小磁针由通电直导线下方移至直导线上方，小磁针偏转的方向___________（选填“会”或“不会”）改变。
60．（2021·江苏宿迁·中考真题）如图甲所示，是“探究感应电流产生条件”的实验装置示意图。
（1）磁体和导体棒AB相对静止，闭合开关，能否观察到灵敏电流计指针偏转的现象？
答：______；
（2）探究感应电流方向与导体切割磁感线方向的关系时，应该保持______的方向不变；
（3）小明猜想磁场强弱会影响感应电流大小，于是他设计了乙所示的电磁铁代替原有的磁铁再次实验，此时需要在图乙的电路中再接入的元件是______。
61．（2021·江苏淮安·中考真题）如图所示是“探究感应电流产生的条件”实验装置。
（1）实验中，AB棒的材料可能是______ （填“塑料”或“铝”）；
（2）我们可以通过灵敏电流计指针是否偏转来判断电路中是否有感应电流产生；还可以通过指针偏转的方向判断______；
（3）闭合开关，实验探究过程记录如表所示：
次数
AB棒在磁场中的运动情况
是否有感应电流
1
静止
无
2
沿磁场方向运动（不切割磁感线运动）
无
3
切割磁感线运动
有
根据实验现象，初步得出电路中产生感应电流的条件是：闭合电路的一部分导体在磁场中做______运动，在该运动过程中，主要将机械能转化为电能；
（4）保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验，是为了探究感应电流方向与______的关系；
（5）若将此装置中灵敏电流计换成______，可进一步探究电动机的工作原理。
五、综合题
62．（2021·江苏盐都·二模）读短文，回答问题：
榨汁机
一般榨汁机由主机、刀片、滤刀网、出汁口、推果棒、果汁杯、果渣桶、顶盖等组成，将苹果、橘子等不同水果榨出果汁，榨出的果汁比买来的果汁营养更丰富、味道更佳。使用前先将机架竖直对准主机放下，再将榨汁网底部对准电机轮压下，确认装配到位，然后装入顶盖，并扣上安全扣。
榨汁操作过程是：先将水果去皮去核，洗净备用，个头大于加料口的要切小；将果汁杯放于出汁口，集渣斗放于出渣口；接通电源，开启机器，电动机开始工作；将水果放入榨汁机，用推料杆压下，榨出新鲜美味的果汁流入果汁杯中。
（1）榨汁机中电动机工作时是将电能转化为______能；
（2）榨汁机工作时转动的刀片与水果直接接触，所以应选择硬度______的材料制作刀片（“大”或“小”）；
（3）若果汁从出汁口匀速流入如图杯中，杯底受到的压强p随着果汁流出时间t的关系，下列图像中描述正确的是（____）
A、B、 C、 D、
（4）为保障安全，该榨汁机设置了电源开关S和安全开关S1。当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。下列电路图符合上述要求的是（____）
A、 B、 C、 D、
（5）小明为探究榨汁机工作时的出汁率与哪些因素有关，各取一只不同的水果，发现出汁量不相等。就小明的探究过程，指出他探究过程中的不足是______。
63．（2021·江苏徐州·一模）阅读短文，回答文后的问题。
电磁血流计
如图甲是用来检测血流速度和血流量（血流量指单位时间内通过血管横截面的血液体积）的电磁血流计，其示意图如图乙所示。使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，血液在血管中流动时a、b间就会有电压，电流通过仪表从而显示出血流速度和血流量。
某实验小组用电磁血流计研究血管中血流速度与n（病人心脏血管横截面积与正常人心脏血管横截面积的比值）的关系。测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表：
n
1.00
0.90
0.80
0.75
0.60
0.180
0.200
0.225
0.240
0.300
研究表明：当血液匀速通过血管时，受到的阻力f与血液的流速v成正比，即，为常数。血管横截面积越小，血液流速越大，受到的阻力越大，心脏的负担越重。
（1）下列设备与电磁血流计的工作原理相同的是（________）
A．电动机 B．发电机 C．汽油机 D．柴油机
（2）某次测得血流速度为，血流量为，则对应血管的横截面积为______。
（3）若某病人心脏主动脉血管的横截面积为正常人的0.5倍时，血管内血液匀速流动的速度应为______。
（4）心脏主动脉血管的横截面积变化时，心脏推动血液流动的功率随的变化而变化。若当时，心脏推动血液流动的功率为，则心脏推动血液流动的功率______（选填“”、“”、“”或“”）。
64．（2021·江苏梁溪·一模）电动汽车是环保的交通工具，行驶时蓄电池给电动机供电，电动汽车的主要部分参数如表所示。如图甲，在测试过程中，司机和一名陪同人员上车。司机驾驶该充满电的车以节电模式匀速行驶30km。电池剩余容量为，陪同人员负责记录测试数据，已知司机和陪同人员的总质量为 140kg，汽车匀速行驶时所受阻力为总重力的6%。（g取 10N/kg）
空车质量
1360kg
轮胎与地面总接触面积
400cm2
蓄电池最大容量
68kW·h
最高车速
120km/h
最大功率
90kW
最大续航里程
180km
（1）为了节能，车靠近目的地前可采用再生制动的方法：在车速逐渐减到60km/h 的过程中，不采用机械刹车，由于电动汽车继续行驶，带动电机逆向发电，将电能存储在蓄电池内，此时电机的工作原理是：______；
（2）汽车刹车原理图如图乙所示，连着剥车踏板的金属杆可视为一根能绕O点转动的______（选填省力、等臂或费力）杠杆；
（3）在此测试过程中，电动汽车匀速行驶 30km，牵引力做的功为______J。该电动汽车将电能转化为机械能的效率为______%；
（4）如图丙是小明设计的车速提醒电路，R为定值电阻，Rv的阻值随车速的变化而改变、当电压表的示数达到某一数值时提醒驾驶员车速过快，需要减速。图丁是的阻值与车速关系的图像。图戌是车速从0加速到100km/h过程中，Rv消耗的电功率随电流变化的图像。则：
①图丁中图线与纵坐标相交点的电阻值是多少Ω______？
②当车速达到75km/h时，此时电压表的示数为多V______？
65．（2021·江苏镇江·中考真题）图甲是小明设计的一种家用即热式饮水机，R为电阻箱，为置于储水箱底部的压力敏感电阻，其阻值随上方水的压力的变化而变化。已知；当电磁铁线圈中的电流时，开关K被释放，指示灯L亮起，表示水量不足；当，K被吸上；电磁铁线圈电阻不计。
（1）随着水箱内水量的减少，所受水的压力___________；的阻值应随压力的减小而___________。（填“增大”或“减小”）
（2）若将电阻箱接入电路的阻值调至，求指示灯L刚亮起时的阻值。（_______）
（3）如图乙所示，水泵使水箱内的水以的恒定速度流过粗细均匀管道，管道的横截面积；虚线框内是长的加热区，阻值的电阻丝均匀缠绕在加热区的管道上，两端电压为220V。设水仅在加热区才被加热，且在通过加热区的过程中受热均匀，电阻丝产生的热量全部被水吸收。
①设水的初温为25℃，求经过加热区后热水的温度。（结果保留一位小数）（________）
②为提高经过加热区后热水的温度，请提出两种符合实际的解决办法：___________、___________。
六、计算题
66．（2021·江苏雨花台·三模）某展览厅为保护展品，在屋顶采用光敏材料设计了调光天窗，当外界光照较强时，启动电动卷帘适时调整进光量；当外界光照较弱时，自动启动节能灯泡予以补光。调光天窗的电路原理如图所示，控制电路电源电压U1=12V，工作电路电源电压U2=220V，R2为定值电阻，P为电磁铁，其线圈电阻约10Ω，当电流达到60mA时刚好能吸合衔铁，使电动卷帘工作。R1为光敏电阻，其阻值与光照强度之间的关系如下表所示。
光照强度E/cd
1.0
1.5
2.0
2.5
3.0
3.5
光敏电阻R1/Ω
120
90
70
58
48
40
(1)工作电路中的L代表安装在展厅内的20盏“220V 10W”的节能灯，这些灯同时正常发光4小时，耗电多少千瓦时?
(2)当外界光照强度达到1.0cd时，电动卷帘便开始工作，R2的阻值是多少?
(3)当电阻R2消耗的电功率为0.7W时，外界光照强度是多少?
(4)为了节能，需要在光照强度更弱时才能启动节能灯照明，请结合公式说明如何更换电阻R2?
67．（2021·江苏连云港·中考真题）一位设计师设计了一种“重力灯”。无论你在地球哪一个角落，无论当地的天气如何，它都可以实现照明。如图甲是这种“重力灯”的结构简化图，当重物下落时拉动绳子，转轴转动时，小灯泡就可以发光。重复以上操作，可以实现长时间照明。现挂上一个质量为25kg的重物，该重物恰好可以缓慢匀速下落。在重物下落高度为2.4m的过程中，就可以供一个标有“3.6V 1W”字样的LED灯持续正常发光4min。（g取10N/kg）
（1）甲图虚线框内一定有___________，它的工作原理是___________；
（2）求重物下落时，重力做功的功率；（__________）
（3）求重物在一次下落过程中，甲图装置能量转化的效率；（__________）
（4）取下灯泡，将甲图装置的两个输出端接入乙图中的a、b两个接线柱进行实验（设该装置在短时间实验过程中可以稳定输出3.6V电压）；R0为标有“5Ω 0.3A”的定值电阻，滑动变阻器R1标有“50Ω 1A”，电流表选择量程为0~0.6A，电压表选择量程为0~3V；为了保证电路安全，求滑动变阻器接入电路的阻值变化范围。（__________）
参考答案
1．A
【详解】
A．在研究光的传播特点时，引入“光线”的概念，采用的是模型法．故A错误；
B．牛顿第一定律是在实验的基础上概括推理得出的，采用的是实验+推理的研究方法．故B正确；
C．研究串联电路的电阻时，引入“总电阻”的概念，采用的是等效替代法．故C正确；
D．研究磁场特点时，根据小磁针的指向判断磁场方向，采用的是转换法．故D正确．
2．D
【详解】
A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，故A错误；
BC、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针不会静止，故BC错误；
D、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故D正确；
故选D．
3．D
【详解】
A．人手分别握住火线和零线，则人体形成电路，身体内有电流，故会使人体触电，故A错误；
B．如果左右两侧各取掉一个钩码，因
3G×3L＞2G×4L
所以杠杆左端下沉，杠杆不能保持水平位置平衡，故B错误；
C．磁铁都具有指向性，图丙中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的北极，故C错误；
D．洗衣机的电源插头有三根线，其中标着E的导线和地线和外壳相连，这样做目的是防止因用电器“漏电”而触电，故D正确。
故选D。
4．C
【详解】
ABD．因为力的作用是相互的，所以，当小磁针分别靠近板擦和黑板时，或者板擦和黑板相互靠近时，它们之间的相互吸引，都只能说明两物体中至少有一个物体具有磁性，而无法判断哪个具有磁性，故ABD不符合题意。
C．将板擦用细线悬挂起来使其自由旋转，发现板擦静止时某侧边始终的指向东方，则一定有某侧边始终指向南方，所以可以说明板擦一定具有磁性，故C符合题意。
故选C。
5．D
【详解】
由图知，判断通电直导线周围磁场方向用到了右手螺旋定则，即：用右手握住直导线，使大拇指指向电流的方向，则四指环绕的方向就是通电直导线周围的磁场方向；
A、若电流方向从南向北，如下图（即图中电流从左到右），根据上面的方法可知，通电直导线下面的磁场指向纸的里面，而纸的里面是西，则小磁针的N极指向也指向西面（如图中红色磁针），小磁针的N极原来指向北面（如图中蓝色磁针），所以，小磁针从北往西转动，俯视时，会发现小磁针逆时针转动，故A错误．
B、若电流方向从北向南，即下图中电流从左到右，根据上面的方法可知，通电直导线下面的磁场指向纸的里面，纸的里面是东，小磁针N极指向也指向东面（如图中红色磁针），小磁针的N极原来指向北面（如图中蓝色磁针），所以，小磁针从北往东转动，俯视时，会发现小磁针顺时针转动．故B错误．
C、若电流方向从东向西，即下图中电流从左到右，通电直导线下面的磁场指向纸的里面，纸的里面是南，小磁针N极指向也指向南面如图中红色磁针，小磁针原来指向北面如图中蓝色磁针，所以小磁针会转动到相反的方向，故C错误．
D、若电流方向从西向东，即下图中电流从左到右，通电直导线下面的磁场指向纸的里面，纸的里面是北，小磁针N极指向也指向北面如图蓝色磁针，小磁针原来指向北面（如图蓝色磁针），所以小磁针不转动．故D正确．
6．A
【分析】
根据小磁针的指向，通过安培定则判断出螺线管电流的流向，从而知道电源的正负极．螺线管等效为条形磁铁，根据内部磁场的方向得出螺线管的极性．
【详解】
通电螺丝管内部中间的小磁针，静止时N极指向左端，可知，螺线管内部的磁场方向水平向左，根据安培定则，知螺线管中的电流从左侧流进，右侧流出，则c端为电源的正极，d端为负极，内部的磁场由b指向a，则a端是通电螺线管的N极，故A正确，BCD错误．
故选A.
7．D
【详解】
AC．电流由下方流入，则由右手螺旋定则可知，螺线管上端为N极；因同名磁极相互排斥，异名磁极相互吸引，所以，两磁铁同名相对，相互排斥；当滑片P从a端向b端滑动过程中，滑动变阻器接入电阻减小，电路中的总电阻减小，由 可知，电路中电流变大，即电流表的示数变大，故AC错误；
BD．此时条形磁铁受向上的力增强，弹簧长度变短，故B错误、D正确．
8．C
【分析】
甲图：小磁针会发生偏转是受到了磁场的作用，而磁场是由电流产生的；
乙图：根据右手螺旋定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；
丙图：发电机应用了电磁感应原理；
丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．
【详解】
A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，选项A正确；
B、闭合开关，通电螺线管中的电流方向由右侧流入，根据安培定则可知，螺线管的右端是N极，左端为S极，则小磁针N极将顺时针偏转，选项B正确；
C、线圈在磁场中转动切割磁感线，从而产生感应电流，是发电机的原理，选项C错误；
D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同．在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，选项D正确．
故选C．
9．B
【详解】
A．水银属于金属，金属是导体，故A错误；
B．由安培定则知，电磁铁的右端为N极，故B正确；
C．由电路图知，温度降到74℃时，控制电路断开，电磁铁无磁性，衔铁被释放，电铃不响，故C错误；
D．由电路图知，当滑片向左移动时，变阻器接入电路的阻值减小，由欧姆定律知，电路中的电流增大，电磁铁的磁性增强，故D错误。
故选B。
10．D
【详解】
A．要使灯L在天亮时自动熄灭，电流需增大达到一定数值，衔铁被吸合，灯L所在电路断开，灯L自动熄灭，则可知天亮时光照强度增大，控制电路中电流增大，光敏电阻的阻值减小，所以，的阻值随光照强度的增大而减小，故A正确，A选项不符合题意；
B．由于的阻值随光照强度的增大而减小，当光照强度增大时，的阻值减小，根据串联分压的规律可知，两端的电压减小，即电压表示数减小，故B正确，B选项不符合题意；
C．当光照强度减小时，的阻值变大，根据欧姆定律可知，电路中的电流变小，则电磁铁的磁性减小，故C正确，C选项不符合题意；
D．由于控制电路的电源电压不变，衔铁被吸合的电流不变，根据可知，衔铁被吸合时控制电路的总电阻不变，若换成阻值较大的电阻，则的阻值变小，此时光照强度增强，即在天很亮时才自动关闭。由此可见，将换成阻值较大的电阻，可延长灯L的发光时间，故D错误，D符合题意。
故选D。
11．C
【详解】
A．根据右手螺旋定则可知电磁铁的左端为N极、右端为S极，故A项不符合题意；
B．指示灯变暗，说明通过灯泡的电流减小，故B项不符合题意；
C．闭合开关S1、S2且滑片P向右滑动的过程，通过电磁铁线圈的电流变小，电磁铁磁场减弱，而右边电路中的指示灯明显变暗，则说明右边电路的电流变小了，巨磁电阻的阻值变大，由此可知，巨磁电阻的阻值随磁场的减弱而增强，故C项合题意；
D．由上述分析可知巨磁电阻的阻值与磁场的强弱有关，故D项不符合题意。
故选C。
12．C
【详解】
如图是灵敏电流计的内部结构图，线圈放在磁场中，当通过电流时，受到磁场力的作用而转动，带动指针指示电流的大小，所以利用了磁场对通电导线的作用力工作．
A图为电磁继电器，是电流磁效应的应用；
B图为奥斯特实验，揭示了电流的磁效应；
C图当导体中通过电流时，导体受到磁场力的作用而运动，与灵敏电流计的原理相同；
D图线圈转动时，切割磁感线产生电流，灯会亮，研究电磁感应现象；
故选C．
点睛：注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混淆，区分的方法是，有电源的是研究磁场对通电导线作用力的实验，没有电源的是研究电磁感应的实验．
13．B
【详解】
由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A实验为奥斯特实验，说明了电流周围存在着磁场，故A错误；
B图中有电源，通电导体棒在磁场中受力而运动，即与电动机的原理相同，故B正确；
CD两图中均没有电源，闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，它们均为电磁感应实验，故CD错误；
故选B。
14．C
【详解】
A．图甲：表示电路中每消耗的电能，电能表的转盘转3000转。转盘在30s内转了25转，在这段时间内用电器消耗的电能为
故A错误；
B．图乙：开关闭合后，电流从螺线管的左侧流入，由安培定则可知，螺线管的右端为N极、左端为S极，根据磁极间的相互作用规律可知，小磁针静止时N极指向右侧，故B错误；
C．图丙：软木塞飞出，管内的水蒸气膨胀对软木塞做功，水蒸气的内能减小，内能转化为机械能，故C正确；
D．图丁：图中有电源，若闭合开关，通电线圈abcd在磁场中受力而转动，电动机是根据这一原理制成的，故D错误。
15．A
【详解】
由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A．图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器工作原理相同，故A正确；
B．图中均没有电源，闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应实验，故B错误；
C．该实验为奥斯特实验，说明了电流周围存在着磁场，故C错误；
D．该实验是电磁铁的实验，故D错误。
故选A。
16．D
【详解】
旋转微型电扇的扇叶是利用电磁感应原理，产生感应电流使二极管发光；
A．图示的是奥斯特实验，说明了电流周围存在磁场，故A不符合题意；
B．这是研究电磁铁的磁性强弱电流的大小关系的实验，故B不符合题意；
C．图示的通电导体在磁场中受力的作用，受力的大小与电流的大小有关，是电动机的工作原理，故C不符合题意；
D．是电磁感应的实验原理图，产生感应电流，属于发电机的原理，故D符合题意。
故选D。
17．D
【详解】
A．电荷移动过程中，不一定形成电流，所以不一定有磁场，故A错误；
B．磁场的基本性质是：对放入其中的磁体一定有力的作用，故B错误；
C．磁感线是一种理想化的物理模型，实际上并不存在，磁场不是由磁感线组成的，故C错误；
D．通电线圈在磁场中转动，消耗了电能，得到了机械能，因此线圈转动将电能转化为了机械能，故D正确。
故选D。
18．C
【详解】
风力发电机利用电磁感应原理工作：
A．如图电路中有电源，是通电导体在磁场中受力而运动，故A不符合题意；
B．如图是电流磁效应，探究电磁铁磁性强弱跟线圈匝数关系，故B不符合题意；
C．如图是闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流，是电磁感应，故C符合题意；
D．如图是奥斯特实验，实验说明电流周围存在磁场，故D不符合题意。
故选C。
19．B
【详解】
无线充电原理是电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，是电磁感应现象；
A．图中演示的是通电导体周围存在磁场，是电流的磁效应，故A不符合题意；
B．图中演示的是电磁感应现象，故B符合题意；
C．图中演示的是通电导体在磁场中受到力的作用，故C不符合题意；
D．图中演示的是电磁铁的磁性强弱与电流大小的关系，故D不符合题意。
故选B。
20．D
【详解】
由题意可知，带有磁条的商品经过防盗报警器时，防盗报警器的检测头就会有电流产生，这是电磁感应现象；
A． 电磁铁是利用电流的磁效应做成的，故A不符合题意；
B．电动机是利用通电导体在磁场中受力的作用而制成的，故B不符合题意；
C． 扬声器是利用通电导体在磁场中受到力的作用制成的，故C不符合题意；
D．人们利用电磁感应现象制成了发电机，故D符合题意。
故选D。
21．C
【详解】
由图可知，是探究感应电流产生条件的实验装置：
A．根据电磁感应现象的产生原理可制成发电机，故A不符合题意；
B．奥斯特实验表明通电导线周围和永磁体周围一样都存在磁场，而电磁感应现象是指闭合电路的一部分导体在磁场中作切割磁感线运动，导体中就会产生电流的现象，二者产生的原理不同，故B不符合题意；
C．将铜棒左右来回移动，导体切割磁感线运动，感应电流大小和方向不断变化，可产生交变电流，故C符合题意；
D．将磁铁水平向右移动，导体切割磁感线运动，可产生交变电流，G的指针偏转，故D不符合题意。
故选C。
22．B
【详解】
运动时，“计步器”的磁铁在管中反复运动，线圈的输出电流随之不停地变化，过程中将机械能转换为电能，应用了电磁感应原理。
A．扬声器应用了通电导体在磁场中受到力的作用的原理，故A项不符合题意；
B．动圈式话筒应用了电磁感应原理，故B项符合题意；
CD．电磁铁和电铃都应用了通电导体周围存在磁场的原理，故CD项不符合题意。
故选B。
23．A
【详解】
A．当线圈靠近金属物体时，在金属物体中产生电流，相当于闭合电路的部分导体在切割磁感线，故在金属中会产生电流，故探测器应采用了电磁感应原理，A为探究电磁感应现象的实验；故A符合题意；
B．该图说明电流的周围存在磁场，故B不符合题意；
C．该图为探究通电导体在磁场中受力的实验，故C不符合题意；
D．该图是电磁铁，是利用电流的磁效应制成的，故D不符合题意。
故选 A。
24．D
【详解】
A．向外拉的过程中，消耗机械能，同时导线切割磁感线产生电能，所以是机械能转化为电能，故A不符合题意；
BCD．产生感应电流需要两个条件一个是闭合回路，一个是切割磁感线，图中所示导线框为闭合回路，往外拉的过程中，闭合回路中的ab部分切割磁感线，所以会产生感应电流，且导线ab相当于电源，故BC不符合题意，D符合题意。
故选D。
25．D
【详解】
气球在头发上摩擦后会带上静电，气球带电后靠近较轻的金属筒，由于感应起电，金属筒靠近气球的一侧会带上与气球异种的电荷，由于异种电荷相互吸引，所以金属筒会滚动起来，这是静电现象。
故选D。
26．D
【详解】
A．条形磁体周围不同点的磁场方向一般不同，有些位置磁场方向是相同的，故A错误；
B．乙图中研究的是电磁铁，原理是电流的磁效应，故B错误；
C．丙图中，转动扇叶二级管发光说明产生了电流，这是电磁感应现象，故C错误；
D．丁图中，通电导线在磁场中受力运动，说明磁场对电流有力的作用，故D正确。
故选D。
27．C
【详解】
通电导体在磁场中受力的方向与磁场方向和电流方向有关；
A．换用磁性更强的磁体，不会改变运动方向，故A不符合题意；
B．增加AB中的电流强度，不会改变运动方向，故B不符合题意；
C．磁体的N、S极对调，只改变一个影响因素（磁场方向），受力运动方向改变，运动方向改变，故C符合题意；
D．将铝棒AB换成铜棒，不会改变运动方向，故D不符合题意。
故选C。
28．B
【详解】
A．该选项图中所示的是奥斯特实验，说明通电导线周围存在磁场，电流具有磁效应，不是发电机的原理，故A不符合题意；
B．该选项图中所示的是电磁感应现象的实验，说明磁能生电，是发电机的原理，故B符合题意；
C．该选项图中所示的电磁铁，其原理是电流的磁效应，故C不符合题意；
D．该选项图中所示的通电导线在磁场中受力运动的实验，是电动机的原理，故D不符合题意。
故选B。
29．A
【详解】
A．甲图中通电导线在磁场的作用下会运动，反映的是电动机的工作原理 ，故A正确；
B．乙图中闭合电路的部分导线切割磁感线会产生感应电流，能实现机械能转化为电能，故B错误；
C．丙图闭合开关后，由右手螺旋定则可得螺线管的左端是N极。由同名磁极相排斥，异名磁极相吸引得，小磁针N极顺时针偏转，故C错误；
D．由同名磁极相排斥，异名磁极相吸引得，丁图中小磁针N极逆时针偏转，故D错误。
故选A。
30．D
【详解】
汽车电动机“变身”为发电机，是电磁感应现象，机械能转化电能。
A．该实验能探究地磁场的存在以及地磁场的方向，与发电机无关，故A不符合题意；
B．该实验探究的是电流的磁效应，与发电机无关，故B不符合题意；
C．该实验表明通电导体在磁场中受到力的作用，是电动机的工作原理，故C不符合题意；
D．该实验是机械能转化为电能，电磁感应现象，是发电机的工作原理，故D符合题意。
故选D。
31．B
【详解】
①研究电流时把它与水流相比，采用的是类比法；
②研究磁场时，引入“磁感线”，采用的是模型法；
③研究动能与速度的关系时，让物体的质量保持不变，采用的是控制变量法；
④研究光的传播时，引入“光线”，采用的是模型法，故②④相同，故ACD不符合题意，B符合题意。
故选B。
32．C
【详解】
A．铅垂线是利用重力方向竖直向下的原理工作的，故A不符合题意；
B．静电除尘刷是利用带电体能吸引轻小物体的原理工作的，故B不符合题意；
C．弹簧秤是利用在弹簧的弹性限度内，弹簧的伸长量与拉力成正比的原理工作的，故C符合题意；
D．指南针是利用地磁场工作的，故D不符合题意。
故选C。
33．方向 磁体 磁感线
【详解】
[1]由图可知，条形磁体周围各点小磁针有固定指向，说明磁体周围的磁场具有方向；
[2]铁屑在磁场中会被磁体磁化，成为一个个小磁针，从而在磁场中有序地排列起来；
[3]为了描述磁场的分布情况，引入了磁感线。
34．N 北方
【详解】
第一空．由右手定则可知通电螺线管左端为N极，因为螺线管与磁体相互排斥，同名磁极相互相斥，则磁体B端为N极；
第二空．地球是个大磁体，地磁场的北极在地理南极附近，地磁场的南极在地理北极附近．断开开关S，磁体静止后，由异名磁极相互吸引可知，B端会指向地磁南极，即地理北极．
35．奥斯特 N 大于 左
【详解】
电磁铁的工作原理是电流的磁效应，该现象最早是由奥斯特发现的．
装置通电后，电流由上端流入，据安培定则知，电磁铁上端为N极．
由图可知，支点O靠近左端，左边的力臂小于右边的力臂，据杠杆平衡条件，左侧电磁吸力应大于密封罩的重力；
若提不起，应增大左侧电磁吸力，因此应将滑动变阻器滑片向左滑动，减小滑动变阻器连入电路的阻值，增大电路中的电流，从而增强电磁铁的磁性．
36．甲 通电导体在磁场中受力运动 换向器
【详解】
[1][2][3]甲图是通电导体在磁场中受力转动，是电动机的原理；电动机能够不停地转动下去就是因为线圈中电流的方向在周期性地改变，完成这一工作的部件叫做换向器。
37．S 流入 需要
【详解】
[1]线圈中的电流从A流向B时，根据安培定则，电磁铁右端N极，左端S极。
[2]异名磁极相互吸引，此时活塞左移，筒内压强减小，血液流入筒。
[3]因为工作时活塞要左右移动，电磁铁磁极要改变，所以电流方向需要改变。
38．S（南） 地磁场
【详解】
[1]由题意知，司南放在地上时，握柄指向地理的南方，而地磁极的N极在地理南方附近，据同名磁极相互排斥，异名磁极相互吸引，所以握柄是磁体的S（南）极。
[2]司南静止时指南北是由于它受到地磁场的作用。
39．否 是 是
【详解】
[1]只有当闭合回路的一部分导体在磁场中做切割磁感线运动时，电路中才会产生感应电流，所以闭合开关，让导体AB静止在磁场中时，回路中没有感应电流产生。
[2]让导体AB做切割磁感线运动时，闭合回路中会产生感应电流。
[3]回路中的电流方向和磁场方向以及导体运动方向有关，当磁场方向或导体的运动方向变得相反时，感应电流的方向会发生改变。所以当回路中有感应电流时，将磁极对调，改变磁场方向，感应电流的方向也会发生改变。
40．(1)；(2)； (3)
【详解】
(1)平面镜成像中，像与物关于平面镜对称。分别过A、B点作平面镜的垂线，分别取A点与B点物距与像距相等，得到A点与B点的像点，再用虚线将A点与B点的像点连接起来，最后在B点的像点的位置画上箭头。如下图：
(2)杠杆平衡时，动力与动力臂的乘积等于阻力与阻力臂的乘积，当作用在B点的力FB与OB垂直时，杠杆水平位置平衡。现将力的作用点改为C点，且力的大小不变，仍使杠杆水平位置平衡，力臂的大小也应该不变。因此过C点做圆的切线，切线方向斜向下。如下：
(3)同名磁极相互排斥，异名磁极相互吸引。从丙图中可以看出，通电螺线管左边为N级，右边为S极，磁感线的磁场方向从N极指向S极，由右手安培可以判断出通电螺线管上面的电流方向由下到上，所以电源的右边为电源正极，左边为电源负极。如下图：
41．
【详解】
（1）经过入射点O做水面的垂线即为法线，法线和反射光线所成的角为反射角，根据光的反射定律，反射角等于入射角，以O为顶点，法线为一边，在另一侧做一角等于反射角，另一条边即为入射光线所在的直线；因为光从空气射入水，是从传播速度快的介质射入传播速度慢的介质，所以折射角小于入射角，折射光线偏向法线，如图所示：
（2）物体沿粗糙水平面向右运动时，对物体进行受力分析，物体受到竖直向上的支持力竖直向下的重力，因为物体相对于水平面向右运动，所以物体受到水平向左的滑动摩擦力，如图所示：
（3）地球本身就是一个大的磁体，地磁的南极在地理的北极，地磁北极在地理的南极，根据磁极间的相互作用规律，小磁针的N极指向地理的北极，小磁针的S极指向地理的南极，如图所示：
42．（1）；（2）；（3）
【详解】
（1）[1]人眼和像点的连线与水面交点即为入射点，连接A和入射点即为入射光线，入射点到眼的光线为折射光线，作出箭头，如下图所示：
（2）[2]由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OA作为动力臂最长，过点A垂直于OA做向左下方的力，即为最小的力F1的示意图，如下图所示：
（3）[3]小磁针静止时，其N极所指方向为磁感线的方向，据此标出磁感线的方向，在磁体的外部，磁感线是从磁体的北极出来，回到南极，所以蹄形磁体的左边为S极，右边为N极，如下图所示：
43．
【详解】
由题意可知，闭合开关S后小磁针沿顺时针方向偏转90°后静止，则小磁针N极指向右端，S极指向左端，根据异名磁极相互吸引可知，通电螺线管的右端为N极、左端为S极．因为在磁体外部，磁感线总是从N极发出，回到S极，所以图中磁感线的方向是指向左的．根据安培定则，伸出右手使大拇指指向螺线管的N极（即右端），则四指弯曲所指的方向为电流的方向，所以电流从螺线管的左端流入，则电源的左端为正极，右端为负极，如图所示：
44．
【详解】
小磁针静止时左端为S极、右端为N极，根据磁极间的相互作用规律可知，通电螺线管的左端是N极，右端是S极如图；根据安培定则可以判断电流从左端进入通电螺线管，则可知电源左端为正极、右端为负极；当电流越小时，电磁铁的磁性越弱，要想电磁铁的磁性变弱，应减小电路中的电流，由欧姆定律可知，应增大电路中的电阻，则向右移动滑动变阻器滑片时，滑动变阻器接入电路的电阻应变长，故连接如图所示．
45．
【详解】
小车向右运动是由于小车受到了斥力的作用，说明螺线管的右端是N极，根据右手螺旋定则可知，电源的右端为正极；由于螺线管的右端为N极，所以左端为S极，在左端的磁感线是指向螺线管的，A点的磁场方向如图所示：
46．
【详解】
小磁针S极向左转动，说明小磁针S极与通电螺线管左端相互排斥。则通电螺线管左端为S极。根据安培定则可以判定出，通电螺线管正面导线的电流方向是向下的，则电源左端为负极。
47．
【详解】
开关闭合后，磁铁受到通电螺线管的斥力但保持静止，此时条形磁铁受到的摩擦力与斥力是一对平衡力，大小相等，方向相反，所以摩擦力的方向水平向右；开关闭合后，磁铁受到通电螺线管的斥力，可知通电螺线管的左端为S极，右端为N极。根据安培定则，电流从左端流入、右端流出，因此，电源的左端为正极。
48．
【详解】
小磁针的N极在左边，根据异名磁极相互吸引，得出通电螺线管的右端为S极、左端为N极，磁感线从N极出发回到S极；再利用安培定则，用右手握住螺线管，让四只指向螺线管中电流的方向，拇指所指的一端为螺线管的N极，判断螺线管中电流方向，则右端为电源正极，左端为电源负极。如图：
【点睛】
49．
【详解】
分析：由题意可知，开关闭合后弹簧测力计的示数减小，则螺线管与条形磁铁应相互排斥，故可知螺线管的上端磁极，则由右手螺旋定则可知线圈的环绕方向．
解答：开关闭合后弹簧测力计的示数减小，即弹簧变短，说明两磁铁相互排斥；则由磁极间的相互作用可知，电磁铁的上端应为N极，下端为S极；由安培定则可知，电流应由电磁铁的下端流入，故电源的左端为正极，如图所示：
【点睛】该题考查了磁极间的相互作用，以及右手螺旋定则的应用，是一道基础题．
50．
【详解】
（1）[1]平行于主光轴的入射光线经凸透镜折射后通过焦点，如下图所示
（2）[2]根据电源的正负极可以确定电流从螺线管的右端进左端出，结合安培定则即可确定螺线管的左端为S极右端为N极，在磁体的周围，磁感线从磁体的N极出发回到S极，如下图所示
51．（1）（2）（3）
【详解】
（1）从木块的重心竖直向下做出木块重力的示意图，从木块的重心沿垂直于斜面向上画出弹力的示意图，如图所示：
（2）分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即为物体AB在平面镜中成的像，如图所示：
（3）由图可知，电流从螺线管的右端流入，由安培定则可知螺线管的左端是N极，右端是S极，由磁极间的相互作用可知小磁针的右端是N极，如图所示：
52．
【详解】
图中小磁针静止时其N极向左，说明该点的磁场方向向左，即通过小磁针中心的磁感线向左；因磁体周围的磁感线从N极发出，回到S极，故磁体的左侧为S极，右侧为N极；如图所示：
53．
【详解】
（1）[1]一碗镇江锅盖面静止在水平桌面上，，只受重力和支持力的作用，过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力。因为这两个力是一对平衡力，所以作图时两条线段长度要相等。
（2）[2]小磁针左侧S极，所以螺线管右侧N极，左侧S极，根据安培定则，电流右进左出，电源左侧负极。
（3）[3]三孔插座的接法是上孔接地线，左孔接零线，右孔接火线，开关接在火线上。
54．
【详解】
（1）[1]由光的反射定律可知，反射角等于入射角，故入射光线如下图所示：
（2）[2]茶杯所受重力G作用在茶杯上，方向竖直向下，如下图所示：
（3）[3]由力臂的定义可知，过O点作拉力F的延长线的垂线段l1，即为拉力F对应的力臂，如下图所示：
（4）[4]根据图中电流及导线缠绕方向，由安培定则可知，螺线管左端为S极，由磁极间的相互作用可知，小磁针的左端为S极，如下图所示：
55．（1）；（2） ；（3）
【详解】
（1）小球处于静止状态，所以小球受到重力和竖直向上的拉力，两个力大小相等，受力示意图如图所示：
（2）力臂为支点到力作用线的距离，由支点向F1的方向做垂线，垂线段的长度为力臂l1，该杠杆的阻力为物块与杠杆之间绳子对杠杆向下的拉力，如图所示：
（3）由安培定则可知，螺线管的左端为N极，磁感线的方向由N极指向S极，根据异名磁极相互吸引可知小磁针左端为N极，如图所示：
56．1 3 C 小于
【详解】
（1）[1]当按图丁的放置方法悬挂起来时，若猜想1是正确的，则环形磁体不会静止在任何位置，只会停留在一个方向：N极在北面，S极在南面，故猜想1是错误的。
（2）[2]当按图戊的方法用细棉线将环形磁体竖直悬挂起来，如果猜想3正确，由于地磁场的作用，不会在任何位置保持静止，结果观察到磁体在特定位置能保持静止，这说明猜想3是错误的。
（4）[3]设磁铁a对底座的压力为F1；a对b的排斥力为F2，对于磁铁b，受到重力和磁铁a的排斥力F2，根据共点力的平衡条件可得
F2=G
以b和a整体为研究对象，因为磁铁a对底座的压力F1与底座对a和b的支持力是一对相互作用力，所以磁铁a对底座的压力等于它们的总重力，即
F1=2G
故选C。
（5）[4]若再放上一个完全相同的磁铁c（b、c间也排斥），由于b对c的排斥力等于c的重力，而a对b 的排斥力小于b与c的重力之和，则相邻两个磁铁间的距离小于。
57．磁场 静止 运动 相反 相反 不能
【详解】
（1）[1]根据课本奥斯特实验知，通电导体周围存在磁场。
（2）[2][3]将一根导体ab置于蹄形磁铁的两极之间，未闭合开关前，电路中没有电流，导体静止不动，闭合开关后，电路中有电流，导体运动，说明磁场对通电导体有力的作用。
（3）[4]断开开关，将图中磁铁的N、S极对调，磁场方向改变，再闭合开关，电流方向不变，此时力的方向相反，导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与磁场方向有关。
（4）[5]断开开关，将图中电源的正、负极对调，再闭合开关，导体中电流方向改变，磁场方向不变，会发现导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与电流的方向有关。
（5）[6]如果同时改变磁场方向和电流方向，存在多个变量，通电导体在磁场中受力方向不变，不能确定受力方向与磁场方向或电流方向是否有关。
58．c N 170 90 用电阻箱替换热敏电阻 用热敏电阻替换电阻箱
【详解】
（1）[1]由题意可知，当控制电路电流达到25mA时衔铁被吸合，制冷系统工作，所以图甲中，应将b端与c端相连。
（2）[2]由图甲可知，电流从通电螺线管的上端接线柱流入，下端流出，根据右手螺旋定则，可知螺线管的上端为N极。
（3）[3]若设置电池温度为60℃启动制冷系统，由图乙可知，当温度为60℃时，Rt的阻值为70，由I=得，此时控制电路的总电阻
R=240
由串联电路的电阻规律，滑动变阻器接入的电阻为
RP=R-Rt=240-70170
（4）[4]当滑动变阻器的最大阻值为200时，热敏电阻的阻值
Rt＇=R-RP＇=240-200=40
由图乙可知此时对应的温度为90，所以此时该电路可设置启动制冷系统的最高温度是90。
（5）[5][6]为使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后过三个关键的调试步骤，第一步：断开开关，用电阻箱替换热敏电阻；第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；第三步：断开开关，用热敏电阻替换电阻箱，完成电路调试。
59．检测磁场的存在 磁场 奥斯特 电流方向 不会
【详解】
（1）[1]磁场直接看不到，可以用小磁针检测磁场的存在
（2）[2][3]实验中，开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场，这是著名的奥斯特实验，此现象最早是由物理学家奥斯特发现的。
（3）[4]改变电流方向，小磁针的方向也发生了偏转，说明了产生的磁场方向改变，即表明了通电导体周围的磁场方向与电流方向有关。
（4）[5]由图，通电直导线周围的磁场成同心圆，若将小磁针由通电直导线下方移至直导线上方，磁场方向仍然是顺时针，所以小磁针偏转的方向不变。
60．不能 磁场（磁感线） 滑动变阻器
【详解】
（1）[1]当闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，若磁体和导体棒AB相对静止，则导体没有做切割磁感应线运动，故导体中不能产生感应电流，因此，不能否观察到灵敏电流计指针偏转的现象。
（2）[2]感应电流方向的与磁场方向和导体切割磁线的方向有关，由控制变量法，探究感应电流方向与导体切割磁感线方向的关系是，应该保持磁场（磁感线）的方向不变。
（3）[3]因通过电磁铁的电流大小会影响电磁铁的磁性强弱，为改变通过电磁铁的电流大小，可改变连入电路的电阻大小，故乙的电路中再接入的元件是滑动变阻器。
61．铝 电流的方向 切割磁感线 磁感线的方向 电源
【详解】
（1）[1]探究感应电流产生的条件，电路需要形成闭合回路，AB应为导体，则可能是铝。
（2）[2]可以通过灵敏电流计的正反偏转来判断电流的方向。
（3）[3]由表格可知，当AB棒在磁场中静止或沿磁场方向运动（不切割磁感线运动）时，没有感应电流，当AB棒在磁场中切割磁感线运动时，产生感应电流，则总结可得：电路中产生感应电流的条件是，闭合电路的一部分导体在磁场中做切割磁感线运动，在该运动过程中，主要将机械能转化为电能。
（4）[4]AB棒运动方向不变，仅将磁体N、S极对调，则磁感线方向发生改变，可用于探究感应电流方向与磁感线方向的关系。
（5）[5]将灵敏电流计换成电源，则可观察到通电导体在磁场中受力运动，则可用于探究电动机的工作原理。
62．机械 大 B B 没有控制水果的质量一定
【详解】
（1）[1]榨汁机中电动机工作时，消耗电能，产生机械能，是将电能转化为机械能。
（2）[2]刀片一般选择硬度比较大的材料制成，容易切割东西。
（3）[3]随着果汁的增加，液面高度增加，容器底部受到的压强总体是变大的；由图可知，杯子的形状是上宽下窄的，相同时间内注入的果汁的体积是相同的，随着果汁面的上升，横截面积变大，在相同时间内，上升的高度是减小的，即增加的压强p会随时间逐渐变慢，则p与t的关系图像应逐渐变得平缓。
故选B。
（4）[4]由题意可知，只有开关S1、S都闭合后，才开始榨汁，即电动机才开始工作，说明两开关相互影响，一个开关不能单独控制电动机，两开关是串联的，即两开关、电动机与电源组成串联电路，由图示电路图可知，B符合题意。
故选B。
（5）[5]分析材料可知，各取一只不同的水果，发现出汁量不相等，没有控制水果的质量一定。
63．B 0.36
【详解】
（1）[1]使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，血液在血管中流动时a、b间就会有电压，电流通过仪表从而显示出血流速度和血流量，说明在做切割磁感线运动，有电流产生，电磁感应现象，因此电磁血流计的工作原理与发电机的工作原理相同，故ACD不符合题意，B符合题意。
故选B。
（2）[2]对应血管的横截面积
S===4×10-4m2
（3）[3]观察表格可知血液匀速流动的速度v与n乘积是一个定值为0.18，所以当横截面积为正常人的0.5倍时
v=m/s=0.36m/s
（4）[4]由表格数据可知，n与v的乘积不变，n与v成反比；由f=kv、P=Fv可得
P=Fv=kvv=kv2
P与v2成正比，而n与v成反比，因此P与n2成反比，当n=1时，P=P0，故
P=P0
64．电磁感应 省力 75% 10Ω 9.6V
【详解】
（1）[1]不采用机械刹车，由于电动汽车继续行驶，带动电机逆向发电，此时机械能转化为电能，说明该电机的工作原理是电磁感应原理。
（2）[2]由图乙可知，O为支点，由O点分别向动力的作用线和阻力的作用线作垂线段，则OB为动力臂，OA为阻力臂，因为动力臂大于阻力臂，所以是省力杠杆，如下图所示：
（3）[3]司机和陪同人员的总质量为 140kg，汽车匀速行驶时所受阻力为总重力的6%，牵引力等于阻力，则牵引力
在此测试过程中，电动汽车匀速行驶 30km，牵引力做的功为
[4]蓄电池的最大容量68kW·h，电池剩余容量为，则消耗的电能
该电动汽车将电能转化为机械能的效率为
（4）[5] 图丙的电路中，R与串联，电压表测的电压， 由图戌可知，电流为时，的功率为； 根据P=UI可得，电压表的示数
电流为时，的功率为，此时电压表的示数
根据串联电路的规律和欧姆定律，由电源电压不变列方程可得
即
10V+0.2A×R=9V+0.3A×R
解得R=10Ω，电源电压U=12V； 由图丁知，速度越小，Rv的阻值越小，电流越大，故当电流为0.6A时对应的速度为0， 则车速为0时，图丁中图线与纵坐标相交点的电阻值
[6]当车速为100km/h，电流最小为0.2A， 此时的阻值
图丁图像补充后
根据数学相似三角形的知识有
当车速达到75km/h时，的电阻为：，由电阻的串联和欧姆定律可得此时电压表的示数为
65．减小 增大 50 77.4 见详解 见详解
【详解】
（1）[1]随着水箱内水量的减少，所受水的压强减小，根据F=pS，所受水的压力变小。
[2]由题可知，压力减小，电流要变小，灯才能亮，所以的阻值应随压力的减小而增大。
（2）[3]指示灯L刚亮起时的阻值
（3）[4]水流经过加热装置时间
加热装置产生热量
水升温
末温
[5][6]减小水流速度，则加热时间变长，可以提高经过加热区后热水的温度；减小电阻，根据，功率变大，可以提高经过加热区后热水的温度。
66．(1)0.8kW·h；(2)70Ω；(3)3.5cd；(4)换用阻值更小的电阻替换R2
【详解】
(1)20盏灯的总功率为
P=20P1=20×10W=200W=0.2kW
同时工作4 h消耗的电能
W=Pt=0.2kW×4h=0.8kW·h
(2)当E=1cd时，由表格数据可知，光敏电阻R1=120Ω，电路电流达到吸合电流60mA合0.06A时，电动卷帘刚好工作，控制电路的总电阻
则
R2=R总－R1－RP=200Ω－120Ω－10Ω=70Ω
(3)当R2的功率P2=0.7W时，由可求电路中的电流
电路的总电阻
此时光敏电阻R1的阻值
R1'=R总'－R2－RP=120Ω－70Ω－10Ω=40Ω
由表可知此时光照强度为3.5cd。
(4)根据可知，当吸合电流I、电压U1不变时，电路总电阻R总不变。由表格数据可知，光照强度E减小时，R1的阻值变大，由于
R总=R1+R2+RP
所以若使R总不变，则应换用阻值更小的电阻替换R2。
答：(1)这些灯同时正常发光4小时，耗电0.8kW·h。
(2)当外界光照强度达到1.0cd时，电动卷帘便开始工作，R2的阻值是70Ω。
(3)当电阻R2消耗的电功率为0.7W时，外界光照强度是3.5cd。
(4)应换用阻值更小的电阻替换R2。
67．发电机 电磁感应 2.5W 40% 7~25Ω
【详解】
解：（1）[1][2]转轴转动时，小灯泡就可以发光，即产生了电能，所以甲图虚线框内一定有发电机；发电机的工作原理是闭合电路的一部分导体在磁场中做切割磁感线运动时，就会在导体中产生感应电流，即它的工作原理是电磁感应原理。
（2）[3]这个质量为25kg的重物，它的重力
它的重力是250N；重物下落高度为2.4m，则这个过程重力做的功
重力做的功是600J；这个过程可以供一个标有“3.6V 1W”字样的LED灯持续正常发光4min，也是说重物下落2.4m，消耗的时间是，根据可知，重力做功的功率
重力做功的功率是2.5W。
（3）[4]由[3]解析可知，重力做的功是600J，这是总功；这个过程中可以供一个标有“3.6V 1W”字样的LED灯持续正常发光4min，正常发光，则灯的电功率是1W，时间是，那么根据可知，甲图装置所做的有用功
甲图装置能量转化的效率
甲图装置能量转化的效率是40%。
（4）[5]观察题中的条件，R0为标有“5Ω 0.3A”的定值电阻，即流过R0的电流最大只能是0.3A；滑动变阻器R1标有“50Ω 1A”，即流过R1的电流最大只能是1A；电流表选择量程为0~0.6A，即流过电流表的电流最大只能是0.6A；由上述可知，三个电流值：0.3A、1A、0.6A，并且这个是串联电路，电流处处相等，那么电路中最大电流只能是0.3A，根据欧姆定律得
解得，即R1最小阻值为7Ω；
电压表选择量程为0~3V，则电压表的示数最大只能是3V，电压表并联在R1两端，则R1两端的最大电压是3V，根据串联电路的分压原理，电阻越大，分得的电压越大，则这时R1的电阻是最大的，根据可知
解得，即R1最大阻值为25Ω；综上所述，为了保证电路安全，R1接入电路的阻值变化范围是7~25Ω。
答：（1）甲图虚线框内一定有发电机，它的工作原理是电磁感应；
（2）重物下落时，重力做功的功率是2.5W；
（3）重物在一次下落过程中，甲图装置能量转化的效率是40%；
（4）为了保证电路安全，滑动变阻器接入电路的阻值变化范围是7~25Ω。
第20章：电与磁——2022年物理中考一轮复习
一、单选题
1．（2021·江苏常州·一模）下列对于科学研究的方法，说法错误的是
A．在研究光现象时，引入“光线”的概念--类比法
B．牛顿第一运动定律--实验+推理
C．在研究串联电路的电阻时，引入“总电阻”的概念--等效法
D．在研究磁场时，根据小磁针的指向判断磁场方向--转换法
2．（2021·江苏建邺·二模）如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是
A．通电螺线管的左端为N极
B．小磁针一直保持静止
C．小磁针的S极向右转动
D．通电螺线管外A点的磁场方向向左
3．（2021·江苏·星港学校二模）下列说法正确的是（ ）
A．如图甲，人站在绝缘的木凳上，通电后不会触电
B．如图乙，杠杆水平平衡，左右两侧各取掉一个钩码，杠杆仍保持水平位置平衡
C．如图丙，条形磁铁静止时A端总指向北，说明A端是条形磁铁的南极
D．如图丁，洗衣机的电源插头有三根线，其中标“E”的导线和金属外壳相连
4．（2021·江苏·一模）小华同学在教室里擦黑板时，发现当板擦靠近黑板时，会被吸附在黑板上.为了探究是黑板具有磁性还是板擦具有磁性，他设计了下列实验，能得出正确结论的是（ ）
A．用小磁针分别靠近板擦和黑板，小磁针都发生了偏转，说明黑板擦和黑板都具有磁性
B．将板擦的正面和反面靠近黑板，板擦都能吸附在黑板上，说明板擦一定具有磁性
C．将板擦用细线悬挂起来使其自由旋转，发现板擦静止时某侧边始终的指向东方，说明板擦一定具有磁性
D．将板擦用细线悬挂起来，发现板擦靠近黑板时细线偏离了竖直方向，说明黑板具有磁性
5．（2021·江苏·一模）直线电流周围磁场的磁感线分布和磁场方向的判定方法加图所示．将一枚转动灵活的小磁针放在水平放置的直导线正下方直导线通电的瞬间
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转
6．（2021·江苏·泰州中学附属初中二模）在如图所示的电路中，小磁针在螺线管内部，根据小磁针静止时的指向可知
A．a端是通电螺线管的N极，c端是电源正极 B．b端是通电螺线管的N极，d端是电源正极
C．a端是通电螺线管的N极，c端是电源负极 D．b端是通电螺线管的N极，d端是电源负极
7．（2021·江苏·苏州草桥中学一模）如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（ ）
A．电流表示数变小，弹簧长度变短
B．电流表示数变小，弹簧长度变长
C．电流表示数变大，弹簧长度变长
D．电流表示数变大，弹簧长度变短
8．（2021·江苏·扬州中学教育集团树人学校二模）下列四幅图中，解释不合理的是（ ）
A．甲图，说明电流的周围存在磁场
B．乙图，闭合开关后，小磁针N极将顺时针偏转
C．丙图，发电机应用了磁场对电流的作用
D．丁图，说明电流相同时，线圈匝数越多，电磁铁磁性越强
9．（2021·江苏·扬州市邗江区梅苑双语学校一模）如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是（ ）
A．温度计中的水银是绝缘体
B．电铃响时，电磁铁右端是N极
C．温度降低到74℃以下，电铃响
D．电铃响且滑片P向左移动时，电磁铁磁性减弱
10．（2021·江苏南通·一模）如图所示为一款“智能照明灯”的电路，灯L天暗时自动发光，天亮时自动熄灭，控制电路中，电源电压恒定，为定值电阻，为光敏电阻，其阻值随光强度而变化，以下说法错误的是（ ）
A．的阻值随光照强度的增大而减小
B．当光照强度增大时，电压表示数减小
C．当光照强度减小时，电磁铁的磁性减小
D．若将换成阻值稍大的电阻，可缩短灯L的发光时间
11．（2021·江苏海安·一模）法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于巨磁电阻(GMR)效应而荣获2007年诺贝尔物理学奖。如图4是研究巨磁电阻特性的原理示意图。实验发现，在闭合开关S1、S2且滑片P向右滑动的过程中，指示灯明显变暗，这说明( )
A．电磁铁的左端为S极
B．通过灯泡的电流增大
C．巨磁电阻的阻值随磁场的减弱而明显增强
D．巨磁电阻的阻值与磁场的强弱没有关系
12．（2021·江苏·扬州市江都区实验初级中学三模）如图是灵敏电流计的内部结构图，下列选项中与其工作原理相同的是( )
A． B． C． D．
13．（2021·江苏泗洪·二模）我国未来的航母将采用自行研制的电磁弹射器，如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，下列实验中与电磁弹射器工作原理一致的是（ ）
A． B．
C． D．
14．（2021·江苏·扬州中学教育集团树人学校三模）下列描述正确的是（ ）
A．图甲：若电能表的转盘在30s内转了25转，则这段时间内用电器消耗的电能为1kW·h
B．图乙：闭合开关，小磁针静止时N极指向左侧
C．图丙：软木塞飞出，管内水蒸气的内能减小，内能转化为机械能
D．图丁：通电线圈abcd在磁场中受力而转动，发电机是根据这一原理制成的
15．（2021·江苏锡山·一模）据媒体报道，未来在我国航母上，将采用电磁弹射装置，它的弹射车与舰载机的前轮连接，并处于强磁场中，当弹射车内的导体通入强电流时，立即产生强大的推力，使舰载机快速起飞。那么，在下列四个实验中，与电磁弹射器的工作原理一致的是（ ）
A． B．
C． D．
16．（2021·江苏玄武·一模）如图所示旋转微型电扇的扇叶使二极管发光，图中与此工作原理相同的是（ ）
A． B．
C． D．
17．（2021·江苏·二模）下列关于电磁现象的说法中，正确的是（ ）
A．电荷移动过程中，周围一定存在磁场
B．磁场对放入其中的小磁针不一定有力的作用
C．磁体周围存在磁场，磁场是由磁感线组成的
D．如果通电线圈在磁场作用下转动，则线圈的机械能是由电能转化来的
18．（2021·江苏镇江·模拟预测）如图是一个风力发电机模型。风吹过时，扇叶转动，小灯泡发光。下列选项中哪幅图的工作原理与它相同（ ）
A． B．
C． D．
19．（2021·江苏·苏州新草桥中学二模）无线充电原理是电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，给智能手机充电，如图所示。受电线圈处用到了下面的哪个实验的原理（ ）
A． B．
C． D．
20．（2021·江苏省南菁高级中学实验学校一模）很多超市都安装了防盗报警器，超市的商品上贴有软磁条，消费者如果不买单，直接走出超市，软磁条没有消磁，防盗报警器上的检测头就会有电流产生，导致报警器会响。以下器件中工作原理与此相似的是
A．电磁铁 B．电动机 C．扬声器 D．发电机
21．（2021·江苏·镇江市外国语学校模拟预测）如图所示，蹄形磁铁和铜棒均水平放置。现闭合开关，水平向左移动铜棒，电流表G的指针发生偏转，则
A．根据此现象的产生原理可制成电动机
B．此现象与奥斯特实验现象的产生原理相同
C．若将铜棒左右来回移动，可产生交变电流
D．仅将磁铁水平向右移动，G的指针不偏转
22．（2021·江苏宝应·二模）有一种佩戴在手腕上的“计步器”，其构造是在一段塑料管中密封一小块磁铁，管外缠绕着线圈。运动时，磁铁在管中反复运动，线圈的输出电流随之不停地变化，显示出运动步数。“计步器”的基本原理与下列哪幅图相同（ ）
A．扬声器
B．动圈式话筒
C．探究影响磁性大小因素
D．电铃
23．（2021·江苏·宜兴外国语学校一模）考试时监考人员用手持式金属探测器对考生进行检查（如图所示），当靠近金属物体时，在金属导体中就会产生感应电流，探测器发出警报｡下列图中能够反映其工作原理的是（ ）
A．
B．
C．
D．
24．（2021·江苏连云港·中考真题）如图所示，闭合导线框abcd的一部分处于磁场中，将导线框沿图示方向拉出过程中，则（ ）
A．在此过程中，电能转化为机械能
B．导线框中不会产生感应电流，因为回路中没有电源
C．导线框中会产生感应电流，整个导线框都是电源
D．导线框中会产生感应电流，导线ab段相当于电源
25．（2021·江苏扬州·中考真题）将气球在头发上摩擦后靠近较轻的金属筒，筒会滚动起来，这种现象是（ ）
A．热现象 B．电磁感应现象 C．磁化现象 D．静电现象
26．（2021·江苏·中考真题）图中与磁现象有关的四个实验，其对应的判断正确的是（ ）
A．甲图说明磁体周围不同点的磁场方向都不同
B．乙图是电磁感应现象
C．丙图说明电流具有磁效应
D．丁图说明磁场对电流有力的作用
27．（2021·江苏无锡·中考真题）用如图的装置探究磁场对通电直导线的作用，给铝棒AB通电，观察到AB向右运动，要使AB通电后向左运动，下列做法中可行的是（ ）
A．仅换用磁性更强的磁体 B．仅增加AB中的电流强度
C．仅将磁体的N、S极对调 D．仅将铝棒AB换成铜棒
28．（2021·江苏苏州·中考真题）下列图中能反映发电机工作原理的是（ ）
A． B．
C． D．
29．（2021·江苏泰州·中考真题）对下列四幅图的表述正确的是（ ）
A．甲图反映的是电动机的工作原理 B．乙图能实现电能转化为机械能
C．丙图闭合开关后，小磁针N极逆时针偏转 D．丁图中小磁针N极顺时针偏转
30．（2021·江苏常州·中考真题）电动汽车刹车时，汽车电动机“变身”为发电机，将汽车动能转化为电能，简称动能回收系统。下列实验中与动能回收系统原理相同的是（ ）
A． B．
C． D．
31．（2021·江苏泰州·中考真题）我们在学习物理知识时，运用了很多研究方法，下列几个实例：①研究电流时，把它比作水流；②研究磁场时，引入磁感线；③在探究动能与速度关系时，控制质量相同；④用光线来描述光的传播路径和方向。其中，运用了相同研究方法的是（ ）
A．①② B．②④ C．③④ D．②③
32．（2021·江苏江苏·中考真题）下列生活中的物品，利用弹力来工作的是（ ）
A．铅垂线 B．静电除尘刷 C．弹簧秤 D．指南针
二、填空题
33．（2021·江苏宿迁·模拟预测）如图是条形磁体周围铁屑的分布情况及小磁针的指向。图中各点小磁针有固定指向，说明磁体周围的磁场具有______；铁屑在磁场中被磁化成______，从而在磁场中有序排列。可以用______描述磁场。
34．（2021·江苏姜堰·一模）如图所示.用细线悬挂的磁体AB.磁极未知．当闭合电路开关S后,磁体的B端与通电螺线管左端相互排斥,则B端是磁体的___极． 断开开关S,磁体静止时,B端会指向地理的___( 选填“北方”或“南方”)．
35．（2021·江苏·靖江市靖城中学一模）酿酒坊里的发酵罐配有笨重的密封罩，为了方便操作，设计了一个杠杆和电磁铁组合系统来升降密封罩，如图所示．电磁铁的工作原理是电流的磁效应，该现象最早是由 __________ （选填“法拉第”、“奥斯特”或“安培”）发现的．装置通电后，电磁铁上端为 _______ （选填“N”或“S”）极．若密封罩被提起并悬挂于空中，不计衔铁、杠杆的质量，左侧电磁吸力应 __________ （选填“大于”、“等于”或“小于”）密封罩的重力；若提不起，则应将滑动变阻器滑片向 _______ （选填“左”或“右”）滑动．
36．（2021·江苏·苏州市平江中学校二模）如图为电动机和发电机模型，其中图 （选填“甲”或“乙”）为电动机模型，其工作原理是 ；电动机工作时，能够使线圈平稳，连续不停地转动下去是靠 实现的．
37．（2021·江苏·中考真题）人工心脏泵可短时间代替心脏工作，如图是该装置的示意图磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启，线圈中的电流从A流向B时，电磁铁左端是______极，血液会______（选填“流入”或“流出”）活塞筒，该装置工作时，线圈AB中的电流方向______（选填“需要”或“不需要”）改变。
38．（2021·江苏苏州·中考真题）《论衡》中记载：“司南之杓、投之于地，其柢指南”。如图。“柢”即握柄，是磁体的_______极，司南之所以能指南北，是由于受到_______的作用。
39．（2021·江苏江苏·中考真题）如图所示，在“探究感应电流产生的条件”实验中，闭合开关，让导体AB静止在磁场中，回路中是否有感应电流产生？______；让导体AB做切割磁感线运动，回路中是否有感应电流产生？______；当回路中有感应电流时，将磁极对调，改变磁场方向，感应电流的方向是否改变？______。
三、作图题
40．（2021·江苏·泰兴市实验初级中学模拟预测）根据要求作图。
(1)根据平面镜成像特点，在图甲中画出物体AB所成的像。
(2)如图乙所示，当作用在B点的力FB与OB垂直时，杠杆水平位置平衡。现将力的作用点改为C点，且力的大小不变，仍使杠杆水平位置平衡，请在图中画出FC的力的示意图。
(3)由图丙小磁针N极的指向，标出磁感线上a点的磁场方向和电源的正极（用“+”表示）。
41．（2021·江苏无锡·二模）按照题目要求作图：
（1）如图甲所示，OB为一束光线在水面的反射光线，O为入射点。请画出入射光线和其进入水中的折射光线；（_______）
（2）在图乙中画出物体沿粗糙水平面向右运动时，物体水平方向上受力示意图；（_______）
（3）图丙中小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极。（_______）
42．（2021·江苏梁溪·一模）按要求作图（请保留作图痕迹）。
（1）如图甲所示，小红看到盛水的碗底有一枚硬币（如A点），请画出大致反映这一现象的光路图。
（2）如图乙所示，小明要将购物推上台阶，需要在把手上施加一个斜向下的力，已知购物车的支点为O 点（小黑点），请在图中 A 点画出最小的力F1。
（3）请在丙图中标出蹄形磁体的 N、S 极和磁感线的方向。
43．（2021·江苏南通·一模）如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“+”“-”极，并标出通过通电螺线管外A点的磁感线的方向．
（______）
44．（2021·江苏镇江·模拟预测）将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱．
（______）
45．（2021·江苏南京·模拟预测）如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺旋管，当开关S闭合时，发现小车向右运动，请在图中标出电源的正负极，通电螺线管的N、S极和A点处磁感线的方向。
46．（2021·江苏常州·模拟预测）如图所示，开关闭合后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的＋、－极。
47．（2021·江苏玄武·一模）如图所示，当开关闭合后，磁铁受到通电螺线管的斥力但保持静止。请在图中作出条形磁铁受到的摩擦力方向，并标出通电螺线管中电源的正极。
48．（2021·江苏·扬州市江都区实验初级中学一模）根据图中小磁针的指向，画出通电螺旋管磁感应线的方向，并标出电源的正、负极。
49．（2021·江苏·海安市海陵中学二模）如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小．请标出电磁铁的S极，并用“＋”标出电源的正极．
50．（2021·江苏连云港·中考真题）按照题目要求作图。
（1）如图甲所示，请画出这条光线经过凸透镜后的折射光线；（____）
（2）如图乙所示，请标出通电螺线管的N、S极并用箭头画出图中磁感线的方向。（____）
51．（2021·江苏扬州·中考真题）按照题目要求作图
（1）如图甲，作出静止在斜面上的木块所受重力和弹力的示意图；
（2）如图乙，作出物体AB在平面镜中的像；
（3）如图丙，标出通电螺线管和静止小磁针的N极；
52．（2021·江苏无锡·中考真题）磁体旁的小磁针静止时所指的方向如图所示。请在括号中标出磁体左端的磁极并画出通过小磁针中心的一条磁感线。
53．（2021·江苏镇江·中考真题）请按题目要求作答。
（1）如图所示，一碗镇江锅盖面静止在水平桌面上。请画出它所受力的示意图。（________）
（2）开关S闭合后，小磁针静止时指向如图所示。请在图中两个虚线框内分别标出螺线管的磁极和电源的极性。（_______）
（3）请用笔画线代替导线，将图中的开关和插座正确接入家庭电路。（_______）
54．（2021·江苏淮安·中考真题）按照题目要求作图。
（1）请根据光的反射定律，在图甲中画出入射光线。 （_____）
（2）请画出图乙中茶杯所受重力的示意图。（_____）
（3）请在图丙中画出拉力F的力臂ll（O为支点）。（______）
（4）请在图丁括号中标出小磁针左端的磁极名称。（______）
55．（2021·江苏江苏·中考真题）按题目要求作图.
（1）如图甲，判断重力方向装置中的小球静止，请画出小球的受力示意图；
（2）如图乙，轻质杠杆平衡，请作出动力F1的力臂l1和杠杆所受阻力F2的示意图；
（3）如图丙，小磁针静止在通电螺线管右侧，请标出磁感线方向及小磁针的N极。
四、实验题
56．（2021·江苏吴中·二模）某兴趣小组在研究扬声器结构时，发现扬声器中有一个环形磁体，他们不知道环形磁体的磁极分布情况，于是几位同学提出了以下三种猜想：
猜想1：磁极呈横向分布（例如图甲，左侧为N极，右侧为S极）
猜想2：磁极呈轴向分布（例如图乙，上面为N极，下面为S极）；
猜想3：磁极呈里外分布（例如图丙，外侧为N极，内侧为S极）；
为了验证其他猜想，他们进行了如下实验：
（1）用细棉线将环形磁体水平悬挂起来（如图丁所示），结果观察到磁体在任意位置都能保持静止，这说明猜想_______（1/2/3）是错误的；
（2）用细棉线将环形磁体竖直悬挂起来（如图戊所示），结果观察到磁体只在特定位置能保持静止，这说明猜想________（1/2/3）是错误的；
（3）为进一步确定这种环形磁铁磁极的分布情况，小李进行了以下实验：取两个完全相同的环形磁铁，将它们沿中心轴线互相靠近，发现它们相互排斥．接着将其中一个环形磁铁翻转，结果它们相互吸引，则验证了另一猜想是正确的；
（4）若将这两个完全相同，重均为G的环形磁铁a、b串在木制支架上，静止时如图己所示（不考虑环形磁铁与木杆间的摩擦力），则磁铁a对底座的压力________；
A．等于G B．小于 C．等于 D．大于
（5）若再放上一个完全相同的磁铁c（b、c间也排斥），则相邻两个磁铁间的距离________（大于/等于/小于）。
57．（2021·江苏·泰州中学附属初中二模）在探究“电动机为什么会转动”的实验中：
（1）我们首先想到的是磁体间发生相互作用是因为一个磁体放在另一个磁体的磁场中，那么通电导体周围也存在______，磁体会对通电导体产生力的作用吗？
（2）如图所示，将一根导体ab置于蹄形磁体的两极之间，未闭合开关前，导体______，闭合开关后，导体______，说明磁场对通电导体有力的作用。
（3）断开开关，将图中磁体的N、S极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向______，说明通电导体在磁场中的受力方向与磁场方向有关。
（4）断开开关，将图中电源的正、负极对调，再闭合开关，会发现导体ab的运动方向与对调前的运动方向______，说明通电导体在磁场中的受力方向与电流方向有关。
（5）如果同时改变磁场方向和电流方向，______（能/不能）确定受力方向与磁场方向或电流方向是否有关。
58．（2021·江苏苏州·中考真题）纯电动汽车是一种采用蓄电池作为唯一动力源的汽车，电池的安全性主要体现在对其温度的控制上，当某组电池温度过高时，立即启动制冷系统进行降温，图甲是小明设计的模拟控温装置示意图，电磁继电器与热敏电阻Rt、滑动变阻器Rp串联接在电压为6V的电源两端。当电磁铁线圈（电阻不计）中的电流I大于或等于25mA时，衔铁被吸合，热敏电阻置于温度监测区域，其阻值Rt，与温度t的关系如图乙所示，滑动变阻器的最大阻值为200Ω。
（1）图甲中应将b端与______端相连；
（2）当开关S闭合时，电磁铁上端为______极；
（3）若设置电池温度为60℃时启动制冷系统，则滑动变阻器阻值应为______Ω；
（4）该电路可设置启动制冷系统的最高温度是______℃；
（5）现利用一只电阻箱在室温条件下对上述电路进行调试。使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后还需要经过三个关键的调试步骤才能完成调试。
第一步：断开开关，______；
第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；
第三步：断开开关，______，完成电路调试。
59．（2021·江苏泰州·中考真题）小明在探究“通电直导线周围的磁场”实验中，实验装置如图甲所示。
（1）其中小磁针的作用是___________；
（2）接通电路后，观察到小磁针偏转，说明电流周围存在________，此现象最早是由物理学家_______发现的。
（3）改变直导线中电流方向，小磁针的偏转方向发生了改变，说明电流周围的磁场方向与________有关。
（4）研究表明，通电直导线周围的磁场分布如图所示，则图甲实验中，若将小磁针由通电直导线下方移至直导线上方，小磁针偏转的方向___________（选填“会”或“不会”）改变。
60．（2021·江苏宿迁·中考真题）如图甲所示，是“探究感应电流产生条件”的实验装置示意图。
（1）磁体和导体棒AB相对静止，闭合开关，能否观察到灵敏电流计指针偏转的现象？
答：______；
（2）探究感应电流方向与导体切割磁感线方向的关系时，应该保持______的方向不变；
（3）小明猜想磁场强弱会影响感应电流大小，于是他设计了乙所示的电磁铁代替原有的磁铁再次实验，此时需要在图乙的电路中再接入的元件是______。
61．（2021·江苏淮安·中考真题）如图所示是“探究感应电流产生的条件”实验装置。
（1）实验中，AB棒的材料可能是______ （填“塑料”或“铝”）；
（2）我们可以通过灵敏电流计指针是否偏转来判断电路中是否有感应电流产生；还可以通过指针偏转的方向判断______；
（3）闭合开关，实验探究过程记录如表所示：
次数
AB棒在磁场中的运动情况
是否有感应电流
1
静止
无
2
沿磁场方向运动（不切割磁感线运动）
无
3
切割磁感线运动
有
根据实验现象，初步得出电路中产生感应电流的条件是：闭合电路的一部分导体在磁场中做______运动，在该运动过程中，主要将机械能转化为电能；
（4）保持AB棒运动方向不变，仅将磁体N、S极对调，重复上述实验，是为了探究感应电流方向与______的关系；
（5）若将此装置中灵敏电流计换成______，可进一步探究电动机的工作原理。
五、综合题
62．（2021·江苏盐都·二模）读短文，回答问题：
榨汁机
一般榨汁机由主机、刀片、滤刀网、出汁口、推果棒、果汁杯、果渣桶、顶盖等组成，将苹果、橘子等不同水果榨出果汁，榨出的果汁比买来的果汁营养更丰富、味道更佳。使用前先将机架竖直对准主机放下，再将榨汁网底部对准电机轮压下，确认装配到位，然后装入顶盖，并扣上安全扣。
榨汁操作过程是：先将水果去皮去核，洗净备用，个头大于加料口的要切小；将果汁杯放于出汁口，集渣斗放于出渣口；接通电源，开启机器，电动机开始工作；将水果放入榨汁机，用推料杆压下，榨出新鲜美味的果汁流入果汁杯中。
（1）榨汁机中电动机工作时是将电能转化为______能；
（2）榨汁机工作时转动的刀片与水果直接接触，所以应选择硬度______的材料制作刀片（“大”或“小”）；
（3）若果汁从出汁口匀速流入如图杯中，杯底受到的压强p随着果汁流出时间t的关系，下列图像中描述正确的是（____）
A、B、 C、 D、
（4）为保障安全，该榨汁机设置了电源开关S和安全开关S1。当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁。下列电路图符合上述要求的是（____）
A、 B、 C、 D、
（5）小明为探究榨汁机工作时的出汁率与哪些因素有关，各取一只不同的水果，发现出汁量不相等。就小明的探究过程，指出他探究过程中的不足是______。
63．（2021·江苏徐州·一模）阅读短文，回答文后的问题。
电磁血流计
如图甲是用来检测血流速度和血流量（血流量指单位时间内通过血管横截面的血液体积）的电磁血流计，其示意图如图乙所示。使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，血液在血管中流动时a、b间就会有电压，电流通过仪表从而显示出血流速度和血流量。
某实验小组用电磁血流计研究血管中血流速度与n（病人心脏血管横截面积与正常人心脏血管横截面积的比值）的关系。测得病人心脏主动脉血管内血液匀速流动的速度v与n的数值如下表：
n
1.00
0.90
0.80
0.75
0.60
0.180
0.200
0.225
0.240
0.300
研究表明：当血液匀速通过血管时，受到的阻力f与血液的流速v成正比，即，为常数。血管横截面积越小，血液流速越大，受到的阻力越大，心脏的负担越重。
（1）下列设备与电磁血流计的工作原理相同的是（________）
A．电动机 B．发电机 C．汽油机 D．柴油机
（2）某次测得血流速度为，血流量为，则对应血管的横截面积为______。
（3）若某病人心脏主动脉血管的横截面积为正常人的0.5倍时，血管内血液匀速流动的速度应为______。
（4）心脏主动脉血管的横截面积变化时，心脏推动血液流动的功率随的变化而变化。若当时，心脏推动血液流动的功率为，则心脏推动血液流动的功率______（选填“”、“”、“”或“”）。
64．（2021·江苏梁溪·一模）电动汽车是环保的交通工具，行驶时蓄电池给电动机供电，电动汽车的主要部分参数如表所示。如图甲，在测试过程中，司机和一名陪同人员上车。司机驾驶该充满电的车以节电模式匀速行驶30km。电池剩余容量为，陪同人员负责记录测试数据，已知司机和陪同人员的总质量为 140kg，汽车匀速行驶时所受阻力为总重力的6%。（g取 10N/kg）
空车质量
1360kg
轮胎与地面总接触面积
400cm2
蓄电池最大容量
68kW·h
最高车速
120km/h
最大功率
90kW
最大续航里程
180km
（1）为了节能，车靠近目的地前可采用再生制动的方法：在车速逐渐减到60km/h 的过程中，不采用机械刹车，由于电动汽车继续行驶，带动电机逆向发电，将电能存储在蓄电池内，此时电机的工作原理是：______；
（2）汽车刹车原理图如图乙所示，连着剥车踏板的金属杆可视为一根能绕O点转动的______（选填省力、等臂或费力）杠杆；
（3）在此测试过程中，电动汽车匀速行驶 30km，牵引力做的功为______J。该电动汽车将电能转化为机械能的效率为______%；
（4）如图丙是小明设计的车速提醒电路，R为定值电阻，Rv的阻值随车速的变化而改变、当电压表的示数达到某一数值时提醒驾驶员车速过快，需要减速。图丁是的阻值与车速关系的图像。图戌是车速从0加速到100km/h过程中，Rv消耗的电功率随电流变化的图像。则：
①图丁中图线与纵坐标相交点的电阻值是多少Ω______？
②当车速达到75km/h时，此时电压表的示数为多V______？
65．（2021·江苏镇江·中考真题）图甲是小明设计的一种家用即热式饮水机，R为电阻箱，为置于储水箱底部的压力敏感电阻，其阻值随上方水的压力的变化而变化。已知；当电磁铁线圈中的电流时，开关K被释放，指示灯L亮起，表示水量不足；当，K被吸上；电磁铁线圈电阻不计。
（1）随着水箱内水量的减少，所受水的压力___________；的阻值应随压力的减小而___________。（填“增大”或“减小”）
（2）若将电阻箱接入电路的阻值调至，求指示灯L刚亮起时的阻值。（_______）
（3）如图乙所示，水泵使水箱内的水以的恒定速度流过粗细均匀管道，管道的横截面积；虚线框内是长的加热区，阻值的电阻丝均匀缠绕在加热区的管道上，两端电压为220V。设水仅在加热区才被加热，且在通过加热区的过程中受热均匀，电阻丝产生的热量全部被水吸收。
①设水的初温为25℃，求经过加热区后热水的温度。（结果保留一位小数）（________）
②为提高经过加热区后热水的温度，请提出两种符合实际的解决办法：___________、___________。
六、计算题
66．（2021·江苏雨花台·三模）某展览厅为保护展品，在屋顶采用光敏材料设计了调光天窗，当外界光照较强时，启动电动卷帘适时调整进光量；当外界光照较弱时，自动启动节能灯泡予以补光。调光天窗的电路原理如图所示，控制电路电源电压U1=12V，工作电路电源电压U2=220V，R2为定值电阻，P为电磁铁，其线圈电阻约10Ω，当电流达到60mA时刚好能吸合衔铁，使电动卷帘工作。R1为光敏电阻，其阻值与光照强度之间的关系如下表所示。
光照强度E/cd
1.0
1.5
2.0
2.5
3.0
3.5
光敏电阻R1/Ω
120
90
70
58
48
40
(1)工作电路中的L代表安装在展厅内的20盏“220V 10W”的节能灯，这些灯同时正常发光4小时，耗电多少千瓦时?
(2)当外界光照强度达到1.0cd时，电动卷帘便开始工作，R2的阻值是多少?
(3)当电阻R2消耗的电功率为0.7W时，外界光照强度是多少?
(4)为了节能，需要在光照强度更弱时才能启动节能灯照明，请结合公式说明如何更换电阻R2?
67．（2021·江苏连云港·中考真题）一位设计师设计了一种“重力灯”。无论你在地球哪一个角落，无论当地的天气如何，它都可以实现照明。如图甲是这种“重力灯”的结构简化图，当重物下落时拉动绳子，转轴转动时，小灯泡就可以发光。重复以上操作，可以实现长时间照明。现挂上一个质量为25kg的重物，该重物恰好可以缓慢匀速下落。在重物下落高度为2.4m的过程中，就可以供一个标有“3.6V 1W”字样的LED灯持续正常发光4min。（g取10N/kg）
（1）甲图虚线框内一定有___________，它的工作原理是___________；
（2）求重物下落时，重力做功的功率；（__________）
（3）求重物在一次下落过程中，甲图装置能量转化的效率；（__________）
（4）取下灯泡，将甲图装置的两个输出端接入乙图中的a、b两个接线柱进行实验（设该装置在短时间实验过程中可以稳定输出3.6V电压）；R0为标有“5Ω 0.3A”的定值电阻，滑动变阻器R1标有“50Ω 1A”，电流表选择量程为0~0.6A，电压表选择量程为0~3V；为了保证电路安全，求滑动变阻器接入电路的阻值变化范围。（__________）
参考答案
1．A
【详解】
A．在研究光的传播特点时，引入“光线”的概念，采用的是模型法．故A错误；
B．牛顿第一定律是在实验的基础上概括推理得出的，采用的是实验+推理的研究方法．故B正确；
C．研究串联电路的电阻时，引入“总电阻”的概念，采用的是等效替代法．故C正确；
D．研究磁场特点时，根据小磁针的指向判断磁场方向，采用的是转换法．故D正确．
2．D
【详解】
A、由安培定则可知，右手握住螺线管，四指指向电流的方向，大拇指指向右端，则通电螺线管的右端为N极，故A错误；
BC、通电螺线管的右端是N极，根据异名磁极相互吸引可知，小磁针的S极应靠近螺线管的右端，则小磁计的S极向左转动，小磁针会逆时针旋转，故小磁针不会静止，故BC错误；
D、在磁体的外部，磁感线从N极指向S极，所以通电螺线管外A点的磁场方向向左，故D正确；
故选D．
3．D
【详解】
A．人手分别握住火线和零线，则人体形成电路，身体内有电流，故会使人体触电，故A错误；
B．如果左右两侧各取掉一个钩码，因
3G×3L＞2G×4L
所以杠杆左端下沉，杠杆不能保持水平位置平衡，故B错误；
C．磁铁都具有指向性，图丙中条形磁铁静止时A端总是指向北方，说明A端是条形磁铁的北极，故C错误；
D．洗衣机的电源插头有三根线，其中标着E的导线和地线和外壳相连，这样做目的是防止因用电器“漏电”而触电，故D正确。
故选D。
4．C
【详解】
ABD．因为力的作用是相互的，所以，当小磁针分别靠近板擦和黑板时，或者板擦和黑板相互靠近时，它们之间的相互吸引，都只能说明两物体中至少有一个物体具有磁性，而无法判断哪个具有磁性，故ABD不符合题意。
C．将板擦用细线悬挂起来使其自由旋转，发现板擦静止时某侧边始终的指向东方，则一定有某侧边始终指向南方，所以可以说明板擦一定具有磁性，故C符合题意。
故选C。
5．D
【详解】
由图知，判断通电直导线周围磁场方向用到了右手螺旋定则，即：用右手握住直导线，使大拇指指向电流的方向，则四指环绕的方向就是通电直导线周围的磁场方向；
A、若电流方向从南向北，如下图（即图中电流从左到右），根据上面的方法可知，通电直导线下面的磁场指向纸的里面，而纸的里面是西，则小磁针的N极指向也指向西面（如图中红色磁针），小磁针的N极原来指向北面（如图中蓝色磁针），所以，小磁针从北往西转动，俯视时，会发现小磁针逆时针转动，故A错误．
B、若电流方向从北向南，即下图中电流从左到右，根据上面的方法可知，通电直导线下面的磁场指向纸的里面，纸的里面是东，小磁针N极指向也指向东面（如图中红色磁针），小磁针的N极原来指向北面（如图中蓝色磁针），所以，小磁针从北往东转动，俯视时，会发现小磁针顺时针转动．故B错误．
C、若电流方向从东向西，即下图中电流从左到右，通电直导线下面的磁场指向纸的里面，纸的里面是南，小磁针N极指向也指向南面如图中红色磁针，小磁针原来指向北面如图中蓝色磁针，所以小磁针会转动到相反的方向，故C错误．
D、若电流方向从西向东，即下图中电流从左到右，通电直导线下面的磁场指向纸的里面，纸的里面是北，小磁针N极指向也指向北面如图蓝色磁针，小磁针原来指向北面（如图蓝色磁针），所以小磁针不转动．故D正确．
6．A
【分析】
根据小磁针的指向，通过安培定则判断出螺线管电流的流向，从而知道电源的正负极．螺线管等效为条形磁铁，根据内部磁场的方向得出螺线管的极性．
【详解】
通电螺丝管内部中间的小磁针，静止时N极指向左端，可知，螺线管内部的磁场方向水平向左，根据安培定则，知螺线管中的电流从左侧流进，右侧流出，则c端为电源的正极，d端为负极，内部的磁场由b指向a，则a端是通电螺线管的N极，故A正确，BCD错误．
故选A.
7．D
【详解】
AC．电流由下方流入，则由右手螺旋定则可知，螺线管上端为N极；因同名磁极相互排斥，异名磁极相互吸引，所以，两磁铁同名相对，相互排斥；当滑片P从a端向b端滑动过程中，滑动变阻器接入电阻减小，电路中的总电阻减小，由 可知，电路中电流变大，即电流表的示数变大，故AC错误；
BD．此时条形磁铁受向上的力增强，弹簧长度变短，故B错误、D正确．
8．C
【分析】
甲图：小磁针会发生偏转是受到了磁场的作用，而磁场是由电流产生的；
乙图：根据右手螺旋定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；
丙图：发电机应用了电磁感应原理；
丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．
【详解】
A、该实验是奥斯特实验：当导线中通过电流时，小磁针发生偏转，实验现象表明电流周围存在磁场，即电生磁，这个现象叫做电流的磁效应，选项A正确；
B、闭合开关，通电螺线管中的电流方向由右侧流入，根据安培定则可知，螺线管的右端是N极，左端为S极，则小磁针N极将顺时针偏转，选项B正确；
C、线圈在磁场中转动切割磁感线，从而产生感应电流，是发电机的原理，选项C错误；
D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同．在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，表明线圈匝数越多，磁性越强，选项D正确．
故选C．
9．B
【详解】
A．水银属于金属，金属是导体，故A错误；
B．由安培定则知，电磁铁的右端为N极，故B正确；
C．由电路图知，温度降到74℃时，控制电路断开，电磁铁无磁性，衔铁被释放，电铃不响，故C错误；
D．由电路图知，当滑片向左移动时，变阻器接入电路的阻值减小，由欧姆定律知，电路中的电流增大，电磁铁的磁性增强，故D错误。
故选B。
10．D
【详解】
A．要使灯L在天亮时自动熄灭，电流需增大达到一定数值，衔铁被吸合，灯L所在电路断开，灯L自动熄灭，则可知天亮时光照强度增大，控制电路中电流增大，光敏电阻的阻值减小，所以，的阻值随光照强度的增大而减小，故A正确，A选项不符合题意；
B．由于的阻值随光照强度的增大而减小，当光照强度增大时，的阻值减小，根据串联分压的规律可知，两端的电压减小，即电压表示数减小，故B正确，B选项不符合题意；
C．当光照强度减小时，的阻值变大，根据欧姆定律可知，电路中的电流变小，则电磁铁的磁性减小，故C正确，C选项不符合题意；
D．由于控制电路的电源电压不变，衔铁被吸合的电流不变，根据可知，衔铁被吸合时控制电路的总电阻不变，若换成阻值较大的电阻，则的阻值变小，此时光照强度增强，即在天很亮时才自动关闭。由此可见，将换成阻值较大的电阻，可延长灯L的发光时间，故D错误，D符合题意。
故选D。
11．C
【详解】
A．根据右手螺旋定则可知电磁铁的左端为N极、右端为S极，故A项不符合题意；
B．指示灯变暗，说明通过灯泡的电流减小，故B项不符合题意；
C．闭合开关S1、S2且滑片P向右滑动的过程，通过电磁铁线圈的电流变小，电磁铁磁场减弱，而右边电路中的指示灯明显变暗，则说明右边电路的电流变小了，巨磁电阻的阻值变大，由此可知，巨磁电阻的阻值随磁场的减弱而增强，故C项合题意；
D．由上述分析可知巨磁电阻的阻值与磁场的强弱有关，故D项不符合题意。
故选C。
12．C
【详解】
如图是灵敏电流计的内部结构图，线圈放在磁场中，当通过电流时，受到磁场力的作用而转动，带动指针指示电流的大小，所以利用了磁场对通电导线的作用力工作．
A图为电磁继电器，是电流磁效应的应用；
B图为奥斯特实验，揭示了电流的磁效应；
C图当导体中通过电流时，导体受到磁场力的作用而运动，与灵敏电流计的原理相同；
D图线圈转动时，切割磁感线产生电流，灯会亮，研究电磁感应现象；
故选C．
点睛：注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混淆，区分的方法是，有电源的是研究磁场对通电导线作用力的实验，没有电源的是研究电磁感应的实验．
13．B
【详解】
由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A实验为奥斯特实验，说明了电流周围存在着磁场，故A错误；
B图中有电源，通电导体棒在磁场中受力而运动，即与电动机的原理相同，故B正确；
CD两图中均没有电源，闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，它们均为电磁感应实验，故CD错误；
故选B。
14．C
【详解】
A．图甲：表示电路中每消耗的电能，电能表的转盘转3000转。转盘在30s内转了25转，在这段时间内用电器消耗的电能为
故A错误；
B．图乙：开关闭合后，电流从螺线管的左侧流入，由安培定则可知，螺线管的右端为N极、左端为S极，根据磁极间的相互作用规律可知，小磁针静止时N极指向右侧，故B错误；
C．图丙：软木塞飞出，管内的水蒸气膨胀对软木塞做功，水蒸气的内能减小，内能转化为机械能，故C正确；
D．图丁：图中有电源，若闭合开关，通电线圈abcd在磁场中受力而转动，电动机是根据这一原理制成的，故D错误。
15．A
【详解】
由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A．图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器工作原理相同，故A正确；
B．图中均没有电源，闭合电路的部分导体在磁场中做切割磁感线运动，产生感应电流，为电磁感应实验，故B错误；
C．该实验为奥斯特实验，说明了电流周围存在着磁场，故C错误；
D．该实验是电磁铁的实验，故D错误。
故选A。
16．D
【详解】
旋转微型电扇的扇叶是利用电磁感应原理，产生感应电流使二极管发光；
A．图示的是奥斯特实验，说明了电流周围存在磁场，故A不符合题意；
B．这是研究电磁铁的磁性强弱电流的大小关系的实验，故B不符合题意；
C．图示的通电导体在磁场中受力的作用，受力的大小与电流的大小有关，是电动机的工作原理，故C不符合题意；
D．是电磁感应的实验原理图，产生感应电流，属于发电机的原理，故D符合题意。
故选D。
17．D
【详解】
A．电荷移动过程中，不一定形成电流，所以不一定有磁场，故A错误；
B．磁场的基本性质是：对放入其中的磁体一定有力的作用，故B错误；
C．磁感线是一种理想化的物理模型，实际上并不存在，磁场不是由磁感线组成的，故C错误；
D．通电线圈在磁场中转动，消耗了电能，得到了机械能，因此线圈转动将电能转化为了机械能，故D正确。
故选D。
18．C
【详解】
风力发电机利用电磁感应原理工作：
A．如图电路中有电源，是通电导体在磁场中受力而运动，故A不符合题意；
B．如图是电流磁效应，探究电磁铁磁性强弱跟线圈匝数关系，故B不符合题意；
C．如图是闭合电路的一部分导体在磁场中做切割磁感线运动，电路中产生感应电流，是电磁感应，故C符合题意；
D．如图是奥斯特实验，实验说明电流周围存在磁场，故D不符合题意。
故选C。
19．B
【详解】
无线充电原理是电流流过送电线圈产生磁场，受电线圈靠近该磁场时就会产生电流，是电磁感应现象；
A．图中演示的是通电导体周围存在磁场，是电流的磁效应，故A不符合题意；
B．图中演示的是电磁感应现象，故B符合题意；
C．图中演示的是通电导体在磁场中受到力的作用，故C不符合题意；
D．图中演示的是电磁铁的磁性强弱与电流大小的关系，故D不符合题意。
故选B。
20．D
【详解】
由题意可知，带有磁条的商品经过防盗报警器时，防盗报警器的检测头就会有电流产生，这是电磁感应现象；
A． 电磁铁是利用电流的磁效应做成的，故A不符合题意；
B．电动机是利用通电导体在磁场中受力的作用而制成的，故B不符合题意；
C． 扬声器是利用通电导体在磁场中受到力的作用制成的，故C不符合题意；
D．人们利用电磁感应现象制成了发电机，故D符合题意。
故选D。
21．C
【详解】
由图可知，是探究感应电流产生条件的实验装置：
A．根据电磁感应现象的产生原理可制成发电机，故A不符合题意；
B．奥斯特实验表明通电导线周围和永磁体周围一样都存在磁场，而电磁感应现象是指闭合电路的一部分导体在磁场中作切割磁感线运动，导体中就会产生电流的现象，二者产生的原理不同，故B不符合题意；
C．将铜棒左右来回移动，导体切割磁感线运动，感应电流大小和方向不断变化，可产生交变电流，故C符合题意；
D．将磁铁水平向右移动，导体切割磁感线运动，可产生交变电流，G的指针偏转，故D不符合题意。
故选C。
22．B
【详解】
运动时，“计步器”的磁铁在管中反复运动，线圈的输出电流随之不停地变化，过程中将机械能转换为电能，应用了电磁感应原理。
A．扬声器应用了通电导体在磁场中受到力的作用的原理，故A项不符合题意；
B．动圈式话筒应用了电磁感应原理，故B项符合题意；
CD．电磁铁和电铃都应用了通电导体周围存在磁场的原理，故CD项不符合题意。
故选B。
23．A
【详解】
A．当线圈靠近金属物体时，在金属物体中产生电流，相当于闭合电路的部分导体在切割磁感线，故在金属中会产生电流，故探测器应采用了电磁感应原理，A为探究电磁感应现象的实验；故A符合题意；
B．该图说明电流的周围存在磁场，故B不符合题意；
C．该图为探究通电导体在磁场中受力的实验，故C不符合题意；
D．该图是电磁铁，是利用电流的磁效应制成的，故D不符合题意。
故选 A。
24．D
【详解】
A．向外拉的过程中，消耗机械能，同时导线切割磁感线产生电能，所以是机械能转化为电能，故A不符合题意；
BCD．产生感应电流需要两个条件一个是闭合回路，一个是切割磁感线，图中所示导线框为闭合回路，往外拉的过程中，闭合回路中的ab部分切割磁感线，所以会产生感应电流，且导线ab相当于电源，故BC不符合题意，D符合题意。
故选D。
25．D
【详解】
气球在头发上摩擦后会带上静电，气球带电后靠近较轻的金属筒，由于感应起电，金属筒靠近气球的一侧会带上与气球异种的电荷，由于异种电荷相互吸引，所以金属筒会滚动起来，这是静电现象。
故选D。
26．D
【详解】
A．条形磁体周围不同点的磁场方向一般不同，有些位置磁场方向是相同的，故A错误；
B．乙图中研究的是电磁铁，原理是电流的磁效应，故B错误；
C．丙图中，转动扇叶二级管发光说明产生了电流，这是电磁感应现象，故C错误；
D．丁图中，通电导线在磁场中受力运动，说明磁场对电流有力的作用，故D正确。
故选D。
27．C
【详解】
通电导体在磁场中受力的方向与磁场方向和电流方向有关；
A．换用磁性更强的磁体，不会改变运动方向，故A不符合题意；
B．增加AB中的电流强度，不会改变运动方向，故B不符合题意；
C．磁体的N、S极对调，只改变一个影响因素（磁场方向），受力运动方向改变，运动方向改变，故C符合题意；
D．将铝棒AB换成铜棒，不会改变运动方向，故D不符合题意。
故选C。
28．B
【详解】
A．该选项图中所示的是奥斯特实验，说明通电导线周围存在磁场，电流具有磁效应，不是发电机的原理，故A不符合题意；
B．该选项图中所示的是电磁感应现象的实验，说明磁能生电，是发电机的原理，故B符合题意；
C．该选项图中所示的电磁铁，其原理是电流的磁效应，故C不符合题意；
D．该选项图中所示的通电导线在磁场中受力运动的实验，是电动机的原理，故D不符合题意。
故选B。
29．A
【详解】
A．甲图中通电导线在磁场的作用下会运动，反映的是电动机的工作原理 ，故A正确；
B．乙图中闭合电路的部分导线切割磁感线会产生感应电流，能实现机械能转化为电能，故B错误；
C．丙图闭合开关后，由右手螺旋定则可得螺线管的左端是N极。由同名磁极相排斥，异名磁极相吸引得，小磁针N极顺时针偏转，故C错误；
D．由同名磁极相排斥，异名磁极相吸引得，丁图中小磁针N极逆时针偏转，故D错误。
故选A。
30．D
【详解】
汽车电动机“变身”为发电机，是电磁感应现象，机械能转化电能。
A．该实验能探究地磁场的存在以及地磁场的方向，与发电机无关，故A不符合题意；
B．该实验探究的是电流的磁效应，与发电机无关，故B不符合题意；
C．该实验表明通电导体在磁场中受到力的作用，是电动机的工作原理，故C不符合题意；
D．该实验是机械能转化为电能，电磁感应现象，是发电机的工作原理，故D符合题意。
故选D。
31．B
【详解】
①研究电流时把它与水流相比，采用的是类比法；
②研究磁场时，引入“磁感线”，采用的是模型法；
③研究动能与速度的关系时，让物体的质量保持不变，采用的是控制变量法；
④研究光的传播时，引入“光线”，采用的是模型法，故②④相同，故ACD不符合题意，B符合题意。
故选B。
32．C
【详解】
A．铅垂线是利用重力方向竖直向下的原理工作的，故A不符合题意；
B．静电除尘刷是利用带电体能吸引轻小物体的原理工作的，故B不符合题意；
C．弹簧秤是利用在弹簧的弹性限度内，弹簧的伸长量与拉力成正比的原理工作的，故C符合题意；
D．指南针是利用地磁场工作的，故D不符合题意。
故选C。
33．方向 磁体 磁感线
【详解】
[1]由图可知，条形磁体周围各点小磁针有固定指向，说明磁体周围的磁场具有方向；
[2]铁屑在磁场中会被磁体磁化，成为一个个小磁针，从而在磁场中有序地排列起来；
[3]为了描述磁场的分布情况，引入了磁感线。
34．N 北方
【详解】
第一空．由右手定则可知通电螺线管左端为N极，因为螺线管与磁体相互排斥，同名磁极相互相斥，则磁体B端为N极；
第二空．地球是个大磁体，地磁场的北极在地理南极附近，地磁场的南极在地理北极附近．断开开关S，磁体静止后，由异名磁极相互吸引可知，B端会指向地磁南极，即地理北极．
35．奥斯特 N 大于 左
【详解】
电磁铁的工作原理是电流的磁效应，该现象最早是由奥斯特发现的．
装置通电后，电流由上端流入，据安培定则知，电磁铁上端为N极．
由图可知，支点O靠近左端，左边的力臂小于右边的力臂，据杠杆平衡条件，左侧电磁吸力应大于密封罩的重力；
若提不起，应增大左侧电磁吸力，因此应将滑动变阻器滑片向左滑动，减小滑动变阻器连入电路的阻值，增大电路中的电流，从而增强电磁铁的磁性．
36．甲 通电导体在磁场中受力运动 换向器
【详解】
[1][2][3]甲图是通电导体在磁场中受力转动，是电动机的原理；电动机能够不停地转动下去就是因为线圈中电流的方向在周期性地改变，完成这一工作的部件叫做换向器。
37．S 流入 需要
【详解】
[1]线圈中的电流从A流向B时，根据安培定则，电磁铁右端N极，左端S极。
[2]异名磁极相互吸引，此时活塞左移，筒内压强减小，血液流入筒。
[3]因为工作时活塞要左右移动，电磁铁磁极要改变，所以电流方向需要改变。
38．S（南） 地磁场
【详解】
[1]由题意知，司南放在地上时，握柄指向地理的南方，而地磁极的N极在地理南方附近，据同名磁极相互排斥，异名磁极相互吸引，所以握柄是磁体的S（南）极。
[2]司南静止时指南北是由于它受到地磁场的作用。
39．否 是 是
【详解】
[1]只有当闭合回路的一部分导体在磁场中做切割磁感线运动时，电路中才会产生感应电流，所以闭合开关，让导体AB静止在磁场中时，回路中没有感应电流产生。
[2]让导体AB做切割磁感线运动时，闭合回路中会产生感应电流。
[3]回路中的电流方向和磁场方向以及导体运动方向有关，当磁场方向或导体的运动方向变得相反时，感应电流的方向会发生改变。所以当回路中有感应电流时，将磁极对调，改变磁场方向，感应电流的方向也会发生改变。
40．(1)；(2)； (3)
【详解】
(1)平面镜成像中，像与物关于平面镜对称。分别过A、B点作平面镜的垂线，分别取A点与B点物距与像距相等，得到A点与B点的像点，再用虚线将A点与B点的像点连接起来，最后在B点的像点的位置画上箭头。如下图：
(2)杠杆平衡时，动力与动力臂的乘积等于阻力与阻力臂的乘积，当作用在B点的力FB与OB垂直时，杠杆水平位置平衡。现将力的作用点改为C点，且力的大小不变，仍使杠杆水平位置平衡，力臂的大小也应该不变。因此过C点做圆的切线，切线方向斜向下。如下：
(3)同名磁极相互排斥，异名磁极相互吸引。从丙图中可以看出，通电螺线管左边为N级，右边为S极，磁感线的磁场方向从N极指向S极，由右手安培可以判断出通电螺线管上面的电流方向由下到上，所以电源的右边为电源正极，左边为电源负极。如下图：
41．
【详解】
（1）经过入射点O做水面的垂线即为法线，法线和反射光线所成的角为反射角，根据光的反射定律，反射角等于入射角，以O为顶点，法线为一边，在另一侧做一角等于反射角，另一条边即为入射光线所在的直线；因为光从空气射入水，是从传播速度快的介质射入传播速度慢的介质，所以折射角小于入射角，折射光线偏向法线，如图所示：
（2）物体沿粗糙水平面向右运动时，对物体进行受力分析，物体受到竖直向上的支持力竖直向下的重力，因为物体相对于水平面向右运动，所以物体受到水平向左的滑动摩擦力，如图所示：
（3）地球本身就是一个大的磁体，地磁的南极在地理的北极，地磁北极在地理的南极，根据磁极间的相互作用规律，小磁针的N极指向地理的北极，小磁针的S极指向地理的南极，如图所示：
42．（1）；（2）；（3）
【详解】
（1）[1]人眼和像点的连线与水面交点即为入射点，连接A和入射点即为入射光线，入射点到眼的光线为折射光线，作出箭头，如下图所示：
（2）[2]由杠杆平衡条件F1L1=F2L2可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小，图中支点在O点，因此OA作为动力臂最长，过点A垂直于OA做向左下方的力，即为最小的力F1的示意图，如下图所示：
（3）[3]小磁针静止时，其N极所指方向为磁感线的方向，据此标出磁感线的方向，在磁体的外部，磁感线是从磁体的北极出来，回到南极，所以蹄形磁体的左边为S极，右边为N极，如下图所示：
43．
【详解】
由题意可知，闭合开关S后小磁针沿顺时针方向偏转90°后静止，则小磁针N极指向右端，S极指向左端，根据异名磁极相互吸引可知，通电螺线管的右端为N极、左端为S极．因为在磁体外部，磁感线总是从N极发出，回到S极，所以图中磁感线的方向是指向左的．根据安培定则，伸出右手使大拇指指向螺线管的N极（即右端），则四指弯曲所指的方向为电流的方向，所以电流从螺线管的左端流入，则电源的左端为正极，右端为负极，如图所示：
44．
【详解】
小磁针静止时左端为S极、右端为N极，根据磁极间的相互作用规律可知，通电螺线管的左端是N极，右端是S极如图；根据安培定则可以判断电流从左端进入通电螺线管，则可知电源左端为正极、右端为负极；当电流越小时，电磁铁的磁性越弱，要想电磁铁的磁性变弱，应减小电路中的电流，由欧姆定律可知，应增大电路中的电阻，则向右移动滑动变阻器滑片时，滑动变阻器接入电路的电阻应变长，故连接如图所示．
45．
【详解】
小车向右运动是由于小车受到了斥力的作用，说明螺线管的右端是N极，根据右手螺旋定则可知，电源的右端为正极；由于螺线管的右端为N极，所以左端为S极，在左端的磁感线是指向螺线管的，A点的磁场方向如图所示：
46．
【详解】
小磁针S极向左转动，说明小磁针S极与通电螺线管左端相互排斥。则通电螺线管左端为S极。根据安培定则可以判定出，通电螺线管正面导线的电流方向是向下的，则电源左端为负极。
47．
【详解】
开关闭合后，磁铁受到通电螺线管的斥力但保持静止，此时条形磁铁受到的摩擦力与斥力是一对平衡力，大小相等，方向相反，所以摩擦力的方向水平向右；开关闭合后，磁铁受到通电螺线管的斥力，可知通电螺线管的左端为S极，右端为N极。根据安培定则，电流从左端流入、右端流出，因此，电源的左端为正极。
48．
【详解】
小磁针的N极在左边，根据异名磁极相互吸引，得出通电螺线管的右端为S极、左端为N极，磁感线从N极出发回到S极；再利用安培定则，用右手握住螺线管，让四只指向螺线管中电流的方向，拇指所指的一端为螺线管的N极，判断螺线管中电流方向，则右端为电源正极，左端为电源负极。如图：
【点睛】
49．
【详解】
分析：由题意可知，开关闭合后弹簧测力计的示数减小，则螺线管与条形磁铁应相互排斥，故可知螺线管的上端磁极，则由右手螺旋定则可知线圈的环绕方向．
解答：开关闭合后弹簧测力计的示数减小，即弹簧变短，说明两磁铁相互排斥；则由磁极间的相互作用可知，电磁铁的上端应为N极，下端为S极；由安培定则可知，电流应由电磁铁的下端流入，故电源的左端为正极，如图所示：
【点睛】该题考查了磁极间的相互作用，以及右手螺旋定则的应用，是一道基础题．
50．
【详解】
（1）[1]平行于主光轴的入射光线经凸透镜折射后通过焦点，如下图所示
（2）[2]根据电源的正负极可以确定电流从螺线管的右端进左端出，结合安培定则即可确定螺线管的左端为S极右端为N极，在磁体的周围，磁感线从磁体的N极出发回到S极，如下图所示
51．（1）（2）（3）
【详解】
（1）从木块的重心竖直向下做出木块重力的示意图，从木块的重心沿垂直于斜面向上画出弹力的示意图，如图所示：
（2）分别作出A、B关于平面镜的对称点A′、B′，连接A′B′即为物体AB在平面镜中成的像，如图所示：
（3）由图可知，电流从螺线管的右端流入，由安培定则可知螺线管的左端是N极，右端是S极，由磁极间的相互作用可知小磁针的右端是N极，如图所示：
52．
【详解】
图中小磁针静止时其N极向左，说明该点的磁场方向向左，即通过小磁针中心的磁感线向左；因磁体周围的磁感线从N极发出，回到S极，故磁体的左侧为S极，右侧为N极；如图所示：
53．
【详解】
（1）[1]一碗镇江锅盖面静止在水平桌面上，，只受重力和支持力的作用，过重心沿竖直向下的方向和竖直向上的方向表示出重力和支持力。因为这两个力是一对平衡力，所以作图时两条线段长度要相等。
（2）[2]小磁针左侧S极，所以螺线管右侧N极，左侧S极，根据安培定则，电流右进左出，电源左侧负极。
（3）[3]三孔插座的接法是上孔接地线，左孔接零线，右孔接火线，开关接在火线上。
54．
【详解】
（1）[1]由光的反射定律可知，反射角等于入射角，故入射光线如下图所示：
（2）[2]茶杯所受重力G作用在茶杯上，方向竖直向下，如下图所示：
（3）[3]由力臂的定义可知，过O点作拉力F的延长线的垂线段l1，即为拉力F对应的力臂，如下图所示：
（4）[4]根据图中电流及导线缠绕方向，由安培定则可知，螺线管左端为S极，由磁极间的相互作用可知，小磁针的左端为S极，如下图所示：
55．（1）；（2） ；（3）
【详解】
（1）小球处于静止状态，所以小球受到重力和竖直向上的拉力，两个力大小相等，受力示意图如图所示：
（2）力臂为支点到力作用线的距离，由支点向F1的方向做垂线，垂线段的长度为力臂l1，该杠杆的阻力为物块与杠杆之间绳子对杠杆向下的拉力，如图所示：
（3）由安培定则可知，螺线管的左端为N极，磁感线的方向由N极指向S极，根据异名磁极相互吸引可知小磁针左端为N极，如图所示：
56．1 3 C 小于
【详解】
（1）[1]当按图丁的放置方法悬挂起来时，若猜想1是正确的，则环形磁体不会静止在任何位置，只会停留在一个方向：N极在北面，S极在南面，故猜想1是错误的。
（2）[2]当按图戊的方法用细棉线将环形磁体竖直悬挂起来，如果猜想3正确，由于地磁场的作用，不会在任何位置保持静止，结果观察到磁体在特定位置能保持静止，这说明猜想3是错误的。
（4）[3]设磁铁a对底座的压力为F1；a对b的排斥力为F2，对于磁铁b，受到重力和磁铁a的排斥力F2，根据共点力的平衡条件可得
F2=G
以b和a整体为研究对象，因为磁铁a对底座的压力F1与底座对a和b的支持力是一对相互作用力，所以磁铁a对底座的压力等于它们的总重力，即
F1=2G
故选C。
（5）[4]若再放上一个完全相同的磁铁c（b、c间也排斥），由于b对c的排斥力等于c的重力，而a对b 的排斥力小于b与c的重力之和，则相邻两个磁铁间的距离小于。
57．磁场 静止 运动 相反 相反 不能
【详解】
（1）[1]根据课本奥斯特实验知，通电导体周围存在磁场。
（2）[2][3]将一根导体ab置于蹄形磁铁的两极之间，未闭合开关前，电路中没有电流，导体静止不动，闭合开关后，电路中有电流，导体运动，说明磁场对通电导体有力的作用。
（3）[4]断开开关，将图中磁铁的N、S极对调，磁场方向改变，再闭合开关，电流方向不变，此时力的方向相反，导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与磁场方向有关。
（4）[5]断开开关，将图中电源的正、负极对调，再闭合开关，导体中电流方向改变，磁场方向不变，会发现导体ab的运动方向与对调前的运动方向相反，说明通电导体在磁场中的受力方向与电流的方向有关。
（5）[6]如果同时改变磁场方向和电流方向，存在多个变量，通电导体在磁场中受力方向不变，不能确定受力方向与磁场方向或电流方向是否有关。
58．c N 170 90 用电阻箱替换热敏电阻 用热敏电阻替换电阻箱
【详解】
（1）[1]由题意可知，当控制电路电流达到25mA时衔铁被吸合，制冷系统工作，所以图甲中，应将b端与c端相连。
（2）[2]由图甲可知，电流从通电螺线管的上端接线柱流入，下端流出，根据右手螺旋定则，可知螺线管的上端为N极。
（3）[3]若设置电池温度为60℃启动制冷系统，由图乙可知，当温度为60℃时，Rt的阻值为70，由I=得，此时控制电路的总电阻
R=240
由串联电路的电阻规律，滑动变阻器接入的电阻为
RP=R-Rt=240-70170
（4）[4]当滑动变阻器的最大阻值为200时，热敏电阻的阻值
Rt＇=R-RP＇=240-200=40
由图乙可知此时对应的温度为90，所以此时该电路可设置启动制冷系统的最高温度是90。
（5）[5][6]为使电路能在60℃时启动制冷系统。为此，先将电阻箱调为70Ω，然后过三个关键的调试步骤，第一步：断开开关，用电阻箱替换热敏电阻；第二步：闭合开关，调节滑动变阻器的滑片，直到继电器的衔铁被吸合；第三步：断开开关，用热敏电阻替换电阻箱，完成电路调试。
59．检测磁场的存在 磁场 奥斯特 电流方向 不会
【详解】
（1）[1]磁场直接看不到，可以用小磁针检测磁场的存在
（2）[2][3]实验中，开关闭合时，小磁针发生偏转，说明通电导体周围存在着磁场，这是著名的奥斯特实验，此现象最早是由物理学家奥斯特发现的。
（3）[4]改变电流方向，小磁针的方向也发生了偏转，说明了产生的磁场方向改变，即表明了通电导体周围的磁场方向与电流方向有关。
（4）[5]由图，通电直导线周围的磁场成同心圆，若将小磁针由通电直导线下方移至直导线上方，磁场方向仍然是顺时针，所以小磁针偏转的方向不变。
60．不能 磁场（磁感线） 滑动变阻器
【详解】
（1）[1]当闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流，若磁体和导体棒AB相对静止，则导体没有做切割磁感应线运动，故导体中不能产生感应电流，因此，不能否观察到灵敏电流计指针偏转的现象。
（2）[2]感应电流方向的与磁场方向和导体切割磁线的方向有关，由控制变量法，探究感应电流方向与导体切割磁感线方向的关系是，应该保持磁场（磁感线）的方向不变。
（3）[3]因通过电磁铁的电流大小会影响电磁铁的磁性强弱，为改变通过电磁铁的电流大小，可改变连入电路的电阻大小，故乙的电路中再接入的元件是滑动变阻器。
61．铝 电流的方向 切割磁感线 磁感线的方向 电源
【详解】
（1）[1]探究感应电流产生的条件，电路需要形成闭合回路，AB应为导体，则可能是铝。
（2）[2]可以通过灵敏电流计的正反偏转来判断电流的方向。
（3）[3]由表格可知，当AB棒在磁场中静止或沿磁场方向运动（不切割磁感线运动）时，没有感应电流，当AB棒在磁场中切割磁感线运动时，产生感应电流，则总结可得：电路中产生感应电流的条件是，闭合电路的一部分导体在磁场中做切割磁感线运动，在该运动过程中，主要将机械能转化为电能。
（4）[4]AB棒运动方向不变，仅将磁体N、S极对调，则磁感线方向发生改变，可用于探究感应电流方向与磁感线方向的关系。
（5）[5]将灵敏电流计换成电源，则可观察到通电导体在磁场中受力运动，则可用于探究电动机的工作原理。
62．机械 大 B B 没有控制水果的质量一定
【详解】
（1）[1]榨汁机中电动机工作时，消耗电能，产生机械能，是将电能转化为机械能。
（2）[2]刀片一般选择硬度比较大的材料制成，容易切割东西。
（3）[3]随着果汁的增加，液面高度增加，容器底部受到的压强总体是变大的；由图可知，杯子的形状是上宽下窄的，相同时间内注入的果汁的体积是相同的，随着果汁面的上升，横截面积变大，在相同时间内，上升的高度是减小的，即增加的压强p会随时间逐渐变慢，则p与t的关系图像应逐渐变得平缓。
故选B。
（4）[4]由题意可知，只有开关S1、S都闭合后，才开始榨汁，即电动机才开始工作，说明两开关相互影响，一个开关不能单独控制电动机，两开关是串联的，即两开关、电动机与电源组成串联电路，由图示电路图可知，B符合题意。
故选B。
（5）[5]分析材料可知，各取一只不同的水果，发现出汁量不相等，没有控制水果的质量一定。
63．B 0.36
【详解】
（1）[1]使用时，将血管放置于两磁极之间，两金属电极a、b与血管壁接触，血液在血管中流动时a、b间就会有电压，电流通过仪表从而显示出血流速度和血流量，说明在做切割磁感线运动，有电流产生，电磁感应现象，因此电磁血流计的工作原理与发电机的工作原理相同，故ACD不符合题意，B符合题意。
故选B。
（2）[2]对应血管的横截面积
S===4×10-4m2
（3）[3]观察表格可知血液匀速流动的速度v与n乘积是一个定值为0.18，所以当横截面积为正常人的0.5倍时
v=m/s=0.36m/s
（4）[4]由表格数据可知，n与v的乘积不变，n与v成反比；由f=kv、P=Fv可得
P=Fv=kvv=kv2
P与v2成正比，而n与v成反比，因此P与n2成反比，当n=1时，P=P0，故
P=P0
64．电磁感应 省力 75% 10Ω 9.6V
【详解】
（1）[1]不采用机械刹车，由于电动汽车继续行驶，带动电机逆向发电，此时机械能转化为电能，说明该电机的工作原理是电磁感应原理。
（2）[2]由图乙可知，O为支点，由O点分别向动力的作用线和阻力的作用线作垂线段，则OB为动力臂，OA为阻力臂，因为动力臂大于阻力臂，所以是省力杠杆，如下图所示：
（3）[3]司机和陪同人员的总质量为 140kg，汽车匀速行驶时所受阻力为总重力的6%，牵引力等于阻力，则牵引力
在此测试过程中，电动汽车匀速行驶 30km，牵引力做的功为
[4]蓄电池的最大容量68kW·h，电池剩余容量为，则消耗的电能
该电动汽车将电能转化为机械能的效率为
（4）[5] 图丙的电路中，R与串联，电压表测的电压， 由图戌可知，电流为时，的功率为； 根据P=UI可得，电压表的示数
电流为时，的功率为，此时电压表的示数
根据串联电路的规律和欧姆定律，由电源电压不变列方程可得
即
10V+0.2A×R=9V+0.3A×R
解得R=10Ω，电源电压U=12V； 由图丁知，速度越小，Rv的阻值越小，电流越大，故当电流为0.6A时对应的速度为0， 则车速为0时，图丁中图线与纵坐标相交点的电阻值
[6]当车速为100km/h，电流最小为0.2A， 此时的阻值
图丁图像补充后
根据数学相似三角形的知识有
当车速达到75km/h时，的电阻为：，由电阻的串联和欧姆定律可得此时电压表的示数为
65．减小 增大 50 77.4 见详解 见详解
【详解】
（1）[1]随着水箱内水量的减少，所受水的压强减小，根据F=pS，所受水的压力变小。
[2]由题可知，压力减小，电流要变小，灯才能亮，所以的阻值应随压力的减小而增大。
（2）[3]指示灯L刚亮起时的阻值
（3）[4]水流经过加热装置时间
加热装置产生热量
水升温
末温
[5][6]减小水流速度，则加热时间变长，可以提高经过加热区后热水的温度；减小电阻，根据，功率变大，可以提高经过加热区后热水的温度。
66．(1)0.8kW·h；(2)70Ω；(3)3.5cd；(4)换用阻值更小的电阻替换R2
【详解】
(1)20盏灯的总功率为
P=20P1=20×10W=200W=0.2kW
同时工作4 h消耗的电能
W=Pt=0.2kW×4h=0.8kW·h
(2)当E=1cd时，由表格数据可知，光敏电阻R1=120Ω，电路电流达到吸合电流60mA合0.06A时，电动卷帘刚好工作，控制电路的总电阻
则
R2=R总－R1－RP=200Ω－120Ω－10Ω=70Ω
(3)当R2的功率P2=0.7W时，由可求电路中的电流
电路的总电阻
此时光敏电阻R1的阻值
R1'=R总'－R2－RP=120Ω－70Ω－10Ω=40Ω
由表可知此时光照强度为3.5cd。
(4)根据可知，当吸合电流I、电压U1不变时，电路总电阻R总不变。由表格数据可知，光照强度E减小时，R1的阻值变大，由于
R总=R1+R2+RP
所以若使R总不变，则应换用阻值更小的电阻替换R2。
答：(1)这些灯同时正常发光4小时，耗电0.8kW·h。
(2)当外界光照强度达到1.0cd时，电动卷帘便开始工作，R2的阻值是70Ω。
(3)当电阻R2消耗的电功率为0.7W时，外界光照强度是3.5cd。
(4)应换用阻值更小的电阻替换R2。
67．发电机 电磁感应 2.5W 40% 7~25Ω
【详解】
解：（1）[1][2]转轴转动时，小灯泡就可以发光，即产生了电能，所以甲图虚线框内一定有发电机；发电机的工作原理是闭合电路的一部分导体在磁场中做切割磁感线运动时，就会在导体中产生感应电流，即它的工作原理是电磁感应原理。
（2）[3]这个质量为25kg的重物，它的重力
它的重力是250N；重物下落高度为2.4m，则这个过程重力做的功
重力做的功是600J；这个过程可以供一个标有“3.6V 1W”字样的LED灯持续正常发光4min，也是说重物下落2.4m，消耗的时间是，根据可知，重力做功的功率
重力做功的功率是2.5W。
（3）[4]由[3]解析可知，重力做的功是600J，这是总功；这个过程中可以供一个标有“3.6V 1W”字样的LED灯持续正常发光4min，正常发光，则灯的电功率是1W，时间是，那么根据可知，甲图装置所做的有用功
甲图装置能量转化的效率
甲图装置能量转化的效率是40%。
（4）[5]观察题中的条件，R0为标有“5Ω 0.3A”的定值电阻，即流过R0的电流最大只能是0.3A；滑动变阻器R1标有“50Ω 1A”，即流过R1的电流最大只能是1A；电流表选择量程为0~0.6A，即流过电流表的电流最大只能是0.6A；由上述可知，三个电流值：0.3A、1A、0.6A，并且这个是串联电路，电流处处相等，那么电路中最大电流只能是0.3A，根据欧姆定律得
解得，即R1最小阻值为7Ω；
电压表选择量程为0~3V，则电压表的示数最大只能是3V，电压表并联在R1两端，则R1两端的最大电压是3V，根据串联电路的分压原理，电阻越大，分得的电压越大，则这时R1的电阻是最大的，根据可知
解得，即R1最大阻值为25Ω；综上所述，为了保证电路安全，R1接入电路的阻值变化范围是7~25Ω。
答：（1）甲图虚线框内一定有发电机，它的工作原理是电磁感应；
（2）重物下落时，重力做功的功率是2.5W；
（3）重物在一次下落过程中，甲图装置能量转化的效率是40%；
（4）为了保证电路安全，滑动变阻器接入电路的阻值变化范围是7~25Ω。
相关试卷
第22章：能源与可持续发展——2022年物理中考一轮复习（江苏地区专用）： 这是一份第22章：能源与可持续发展——2022年物理中考一轮复习（江苏地区专用），共17页。试卷主要包含了单选题，多选题，填空题，综合题，计算题等内容，欢迎下载使用。
第21章：信息的传递——2022年物理中考一轮复习（江苏地区专用）： 这是一份第21章：信息的传递——2022年物理中考一轮复习（江苏地区专用），共15页。试卷主要包含了单选题，填空题，综合题等内容，欢迎下载使用。
第19章：生活用电——2022年物理中考一轮复习（江苏地区专用）： 这是一份第19章：生活用电——2022年物理中考一轮复习（江苏地区专用），共27页。试卷主要包含了单选题，填空题，作图题等内容，欢迎下载使用。
