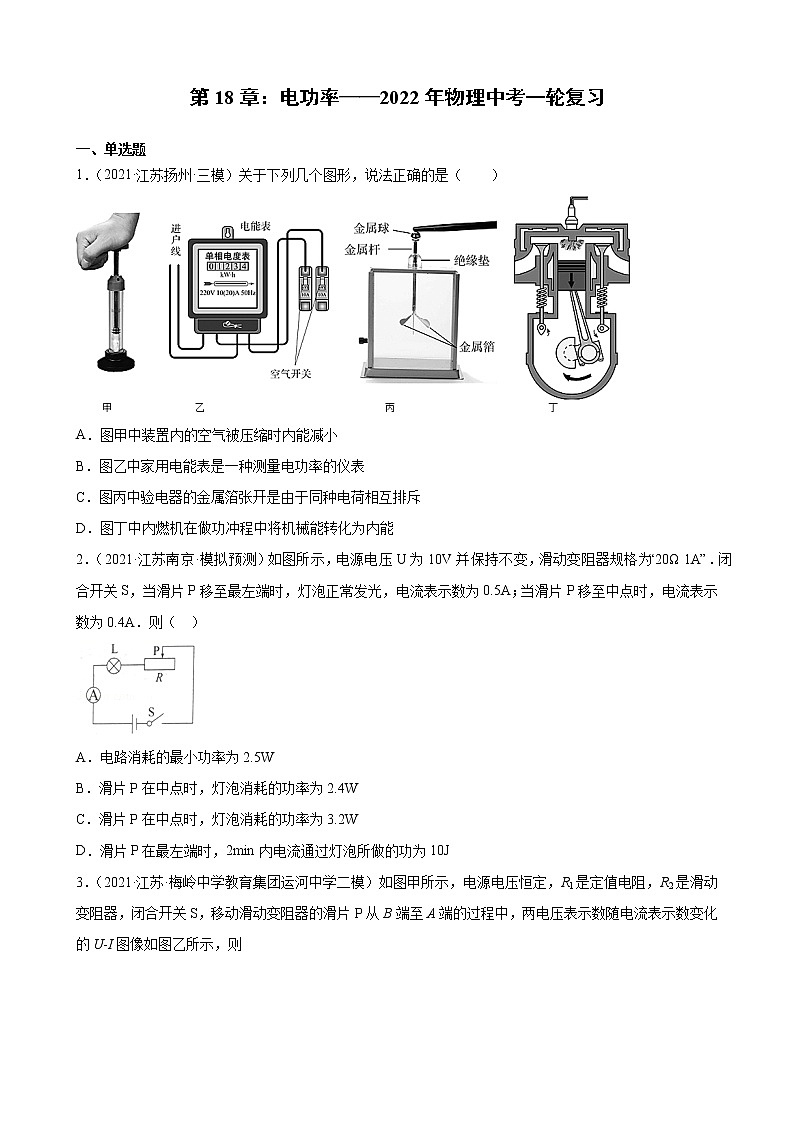

第18章：电功率——2022年物理中考一轮复习

一、单选题
1．（2021·江苏扬州·三模）关于下列几个图形，说法正确的是（　　）

A．图甲中装置内的空气被压缩时内能减小
B．图乙中家用电能表是一种测量电功率的仪表
C．图丙中验电器的金属箔张开是由于同种电荷相互排斥
D．图丁中内燃机在做功冲程中将机械能转化为内能
2．（2021·江苏南京·模拟预测）如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω 1A”．闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（ ）

A．电路消耗的最小功率为2.5W
B．滑片P在中点时，灯泡消耗的功率为2.4W
C．滑片P在中点时，灯泡消耗的功率为3.2W
D．滑片P在最左端时，2min内电流通过灯泡所做的功为10J
3．（2021·江苏·梅岭中学教育集团运河中学二模）如图甲所示，电源电压恒定，R1是定值电阻，R2是滑动变阻器，闭合开关S，移动滑动变阻器的滑片P从B端至A端的过程中，两电压表示数随电流表示数变化的U-I图像如图乙所示，则

A．电源电压为20V
B．EF是V1表示数随A表示数变化的图像
C．滑动变阻器的最大阻值为10Ω
D．整个电路的最大功率为14.4W
4．（2021·江苏常州·模拟预测）如图甲所示电路，电源电压恒为6V，滑动变阻器R的规格为“25Ω、1A”，电流表量程选择“0~0.6A”，电压表量程选择“0~3V”，小灯泡上标有“4.5V、0.3A”字样，其I-U图像如图乙所示，闭合开关S，为保证电路安全，在移动滑片P的过程中，下列选项正确的是（　　）

A．电路的最大功率是3.6W
B．小灯泡的最小功率是0.75W
C．电流表的最小示数是0.15A
D．电流表的最大示数是0.4A
5．（2021·江苏江都·二模）如图所示，电源电压保持6V 不变，电流表的量程为0 ~ 0.6A，电压表的量程为0 ~ 3V，定值电阻的规格为“100.5A”，滑动变阻器的规格为“201A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是

A．电阻R1消耗功率允许的变化范围为0.4W~ 0.9W
B．电流表示数允许的变化范围为0.2A~ 0.5A
C．变阻器R2接入电路的阻值允许变化范围为2~ 20
D．电路消耗总功率允许的变化范围为1.2W~ 3W
6．（2021·江苏·苏州工业园区星湾学校二模）如图甲所示的电路中电源电压恒定，小灯泡L的灯丝电阻不变，R0是定值电阻。闭合开关S，将滑动变阻器的滑片P由A端移到B端，两电压表示数随电流表示数变化的关系如图乙所示。下列分析中正确的是（　　）

A．电源电压U=10.8V B．定值电阻R0=8Ω
C．灯泡的最大功率为2.52W D．滑动变阻器的最大阻值为20Ω
7．（2021·江苏·苏州高新区实验初级中学三模）如图所示，图中的阴影部分的面积描述相应物理量不正确的是（ ）
A．物体的质量 B．物体运动的路程
C．用电器的电功率 D．物体所受的压强
8．（2021·江苏镇江·模拟预测）如图所示的电路中，电源电压保持不变，R1、R3为两个定值电阻，滑动变阻器最大值R2＝15Ω。当开关S1闭合、S2和S3断开，滑片P移到最上端时，电压表V1的示数为U1，电压表V2的示数为U2；再将滑片P移到最下端时，电压表V1的示数为U1'，电压表V2的示数为U2'，R3消耗的功率为P3；此时将开关S1和S2闭合、S3断开，电流表A的示数为I1；当开关S1、S2和S3都闭合，滑片P移到最下端时，电流表A的示数为I2，R3消耗的功率为P3'，此时电路消耗的最小功率为Pmin，已知Ul：U2＝2：1，P3：P3'＝1：36，I2、I1之差为1A。下列结论正确的是（　　）

A．电源电压是9V B．R3的阻值是10Ω
C．U1'：U2'＝2：1 D．Pmin＝13.2W
9．（2021·江苏·扬州市梅岭中学一模）某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0~3V”，滑动变阻器规格“20Ω 1A”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断错误的是（　　）

A．电路中的最小电流是0.3A
B．滑动变阻器接人电路的最大阻值是10Ω
C．灯泡的电压变化范围是1.5V~2.5V
D．该电路总功率的变化范围是1.35W~4.05W
10．（2021·江苏宝应·一模）如图甲所示，电源电压保持不变，闭合开关S，滑动变器的滑片P从b点滑到a点的过程中，两电压表示数随电流表示数变化的图线如图乙所示，下列叙述正确的是（　　）

A．电源电压为14V
B．图乙中dc是表示电压表V2的示数随电流表示数变化的图线
C．滑片从b点滑到a点的过程中，电路消粍的总功率最大值为45W
D．滑片在a点时，10s内电阻R消耗的电能为10J
11．（2021·江苏锡山·一模）如图所示为探究“焦耳定律”的实验装置．两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化．将容器中的电阻丝R1、R2串联在电路中，且R1
A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．闭合开关后，通过R1的电流大于R2的电流
C．闭合开关后，甲管中液面上升比乙慢
D．闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动
12．（2021·江苏·海安市海陵中学二模）图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是（　　）

A．烧瓶内选用比热容较小的液体，可以使实验现象更明显
B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系
C．实验中通过温度计示数的变化来比较电阻丝产生热量的多少
D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可
13．（2021·江苏锡山·一模）如图所示电路，电源电压保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为36J。则下列结果正确的是（　　）

A．电路中的最大电流为1A
B．滑片P在中点时，10s内滑动变阻器R消粍的电能为60J
C．滑动变阻器R先后两次消耗的电功率之比为8:1
D．R1先后两次消耗的电功率之比为16:9
14．（2021·江苏扬州·中考真题）如图所示电路，电源电压保持6V不变，滑动变阻器的最大阻值为15Ω，定值电阻R2为5Ω，电压表示数为U1，R2的电功率为P2，电流表示数为I，闭合开关后，移动滑片P，下列图像可能正确的是（　　）

A． B．
C． D．
15．（2021·江苏宿迁·中考真题）在“学习使用滑动变器”的活动中，小明设计了如所示的电路，滑动变阻器标有“20Ω 1A”字样，小灯泡标有“3V 0.9W”字样（不考温度对灯丝电阻的影响）。闭合开关，将滑动变阻器的金属滑片移至中点时，小灯泡恰好正常发光，移动金属滑片的过程中，确保各元件使用安全，则（　　）


A．电源电压为9V B．小灯泡消耗的最小电功率为0.6W
C．电路耗的最大电功率为2.7W D．滑动变阻器消耗的最小电功率为0.8W
16．（2021·江苏·中考真题）图甲所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关，将R2滑片从位置1移到位置2，根据两表示数作出的U-I图像如图乙中AB所示，其中A点的数据与滑片在位置1时对应，下列判断正确的是（　　）


A．电源电压为3V
B．滑片移动过程中，R2接入电路阻值变大
C．电阻R1的U-I图像一定与线段AB相交
D．滑片移动过程中电路消耗的总功率先变大后变小
17．（2021·江苏连云港·中考真题）如图所示，电路中电源电压保持不变，闭合开关S1后，当再闭合开关S2时，则（　　）

A．电流表A1示数变大 B．电流表A1示数变小
C．电路消耗的总功率变大 D．电路消耗的总功率变小
18．（2021·江苏镇江·中考真题）如图所示，闭合开关S后，小灯泡的亮度比的亮度大。则（　　）

A．和的连接方式是并联 B．电压表测量的是两端电压
C．通过的电流比通过的大 D．两端电压比两端电压大
19．（2021·江苏淮安·中考真题）如图甲所示，电源电压恒为6V，滑动变阻器最大阻值为50Ω，电流在0.1~0.4A之间时电子元件均能正常工作，通过电子元件的电流与其两端电压的关系如图乙所示，电子元件正常工作时（　　）

A．通过电子元件的电流与其两端的电压成正比 B．当电流为0.1A时，电子元件的阻值为10Ω
C．滑动变阻器允许接入电路的最大阻值为20Ω D．电路消耗的最大功率为2.4W
20．（2021·江苏镇江·中考真题）如图1所示，是电阻箱，是定值电阻。闭合开关S，改变的阻值，两电压表示数与关系图像如图2所示，已知图线①和②相互平行。则（　　）

A．①是V1示数和的关系图线 B．供电设备两端的电压保持不变
C．电路中电流随的增大而减小 D．电路总功率随的增大而增大
21．（2021·江苏泰州·中考真题）A、B两只灯泡的额定电压均为6V，通过它们的电流随两端电压变化关系如图所示，下列选项正确的是（　　）


A．A、B两灯泡的电阻均随灯泡两端电压的增大而减小
B．将两灯并联接在3V的电源两端，A、B两灯的实际功率之比为2：1
C．将两灯串联接在某电源两端，使B灯恰好正常发光，电源两端电压为9V
D．将5Ω的电阻与B灯串联接在6V的电源两端，该电阻消耗的功率为0.8W
22．（2021·江苏无锡·中考真题）如图是小华设计的测量小灯泡额定功率的电路图，电源电压为3V，定值电阻R0的阻值为10Ω，小灯泡L的额定电流为0.3A。连接好电路，断开开关S2，闭合开关S、S1，移动滑动变阻器滑片P，使电流表的示数为0.3A；保持滑动变阻器滑片P的位置不变，断开开关S1，闭合开关S、S2，此时电流表示数为0.25A。则小灯泡的额定功率为（　　）

A．0.625W B．0.72W C．0.75W D．0.9W
23．（2021·江苏镇江·中考真题）我国自主研发的全自动无人值守望远镜位于南极昆仑站，电力供应仅需1000W。“W”是下列哪个物理量的单位（　　）
A．电流 B．电压 C．电热 D．电功率
24．（2021·江苏江苏·中考真题）在“估测用电器的实际功率”的综合实践活动中，小明先断开家中所有用电器，只让图甲所示的电饭锅煮饭3min，测得电能表指示灯闪烁120次，若只让图乙所示的家用台扇工作6min，则电能表指示灯闪烁的次数最可能是（　　）


A．4次 B．16次 C．36次 D．48次
25．（2021·江苏泰州·中考真题）下列有关物理量的估测符合实际的是（　　）
A．一名中学生的体重约为50N B．正常洗澡水的温度约为85℃
C．初中生课桌的高度约为80cm D．一台空调的功率约为100W


二、填空题
26．（2021·江苏·扬州市梅岭中学一模）如图所示，电源电压恒定为10V，R1=10Ω，闭合开关S，滑动变阻器的滑片P从一端滑到另一端的过程中，电压表的示数从2 V变成5 V，则R2的阻值为______Ω，滑动变阻器的最大阻值为______Ω，当滑片P置于b点时，该电路1min消耗的电功为______J。
-
27．（2021·江苏宿迁·模拟预测）月底，小明对自家用电的情况进行调查，观察到电能表的表盘如图所示，小明家中用电器正常使用的总功率不能超过______W，用电器工作时消耗0.5kW·h的电能，电能表指示灯闪烁______次。若上月底电能表示数为1877.6kW·h，则本月消耗的电能为______kW·h。


28．（2021·江苏·扬州市邗江区梅苑双语学校一模）如图所示为学校实验室中某电能表的表盘。
(1)该电能表示数为__kW·h。
(2)小明利用该电能表和秒表检测一只标识为“”节能灯的额定功率。他关闭其他用电器，将该节能灯接入的测量电路，设计了以下三种测量方案：
方案一：测量出电能表显示消耗电能所用的时间；
方案二：测量出时间内电能表转盘转过的圈数；
方案三：测量出电能表转盘转过1圈所用时间。
①若使用方案二，小明计算额定功率的关系式应该为：__（单位：W，用数字和表示）
②比较三种方案，最可行的是方案__。

29．（2021·江苏·扬州市邗江区实验学校三模）如图所示电路图，电源电压恒定。

（1）当开关S1断开，S2、S3闭合时，电流表的读数为0.3A。当开关S1、S2闭合，S3断开时，由于R1、R2中有一个电阻出现故障，电流表的读数为0.6A，电压表的读数为3V。则电源电压为______ 伏，电路中出现的故障是______ 。
（2）若电路正常工作，在1分钟内，电流通过R1做的功最少为_______J。
30．（2021·江苏南通·模拟预测）如图所示仪器叫电能表，它是用来测定______的仪器，电能表表盘上有几个重要参数：
（1）“220V，5A”表示可以接在最大功率为______的家庭电路上；
（2）“600r/（kW•h）”是指接在这个电能表上的用电器，每消耗1kW•h，的电能，电能表上的转盘转过600转，现在电能表在10min内转了30转，则该家庭此时消耗的电功率是______W；
（3）8月初，小明同学看到家中电能表的读数和月底电能表的读数如图所示，这个月小明家里用电是______kW•h。

31．（2021·江苏海安·一模）如图所示，电压U=12V，灯泡L的额定电压为9V，其电流与电压的关系如图所示，滑动变阻器R的最大阻值为10Ω．则灯泡L正常发光时的功率为 _____ W．阻值为 _____ Ω．在调节滑动变阻器的过程中，灯泡L消耗电功率的最小值是 _____ W．在某次正常调节中，R的阻值变化量比L的阻值变化量大，则滑片P的移动方向是 _____ （选填“一定向左”“一定向右”或“向左、向右均可”）．


32．（2021·江苏·三模）如图是威威家的电能表，由表盘上的信息可知，他家同时使用的用电器总功率不能超过__________ W．威威家有一台烤面包机，铭牌上标有"220V 900W"的字样，某次 烤面包机单独正常工作时，电能表的转盘转了45转，则此次烤面包机工作 _________ min；若在用电高峰期，实际电压低于220V，烤面包机的实际功率将 _________（填“变 大”、“变小”或“不变”）．

33．（2021·江苏常州·模拟预测）小彬用图所示的实验装置探究“电流的热效应跟电阻大小的关系”，电源电压为3V，电阻丝R1=10Ω，R2=20Ω，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到________气球先鼓起来。甲气球乙气球通电1min，R2产生的热量为______J。

34．（2021·江苏镇江·模拟预测）额定电压为220V的家用电暖器正常工作时，通过内部电热丝的电流为5A，则电热丝正常工作时的电阻为_____Ω，工作10min产生的热量为_____J。电热丝通电后变得很烫，而连接的导线却不怎么热，这是由于导线电阻远_____（选填“大于”或“小于）电热丝电阻的缘故｡
35．（2021·江苏扬州·中考真题）2020年我市空气质量优良天数达293天，监测大气污染物浓度的电路如图甲所示，R为气敏电阻，其材料一般为______（填“半导体”或“超导体”），气敏电阻阻值R随污染物浓度变化曲线如图乙所示，污染物浓度增大时，监测仪表读数变大，该表应为图甲中______表，此过程中电路总功率______（填“变大”“变小”或“不变”）。

36．（2021·江苏连云港·中考真题）某电热器接入220V的电路中正常工作时，其电热丝的阻值为110Ω，则通过该电热丝的电流为_______A，10s内该电热丝会产生________J的热量。
37．（2021·江苏泰州·中考真题）小明用电水壶将质量为1.8kg的水加热升温50℃，水吸收的热量为________J。若电水壶工作时功率为2000W，所消耗的电能全部被水吸收，则加热这壶水需要的时间是_______秒。小明家的电能表参数如图所示，若家中只有电水壶单独工作，则这段时间内电能表指示灯闪烁了_______次。［c水=4.2×103J/(kg·℃)］

38．（2021·江苏苏州·中考真题）如图，甲，乙为两只相同电表，当闭合S1，S2时，甲，乙两表示数之比为4:3，则两表均为“______表，两电阻大小之比R1:R2为______，电路总功率为P1，同时更换两电表种类，调整开关状态，使两表均有正常示数，此时电路总功率为P2，则P1:P2为______。

39．（2021·江苏常州·中考真题）如图所示的电路，R1的阻值为15Ω，闭合开关S，电流表的示数为0.3A，电压表的示数为3V，则R2的阻值为 ______Ω，电路总功率为 ______W。

40．（2021·江苏无锡·中考真题）小华家电热毯内的电阻丝断了，爸爸将两个断头接上后想继续使用，被小华阻止了。原因是______；接头处与电阻丝其他部分是串联的，通过它们的电流大小是______的。但电阻丝接头处的电阻较大，长时间使用会导致______。
41．（2021·江苏镇江·中考真题）小华家中暖风机铭牌如图甲所示，电能表如图乙所示。暖风机的额定电流为___________A；若家中仅有暖风机工作，则正常工作1h，可使家中电能表示数增加___________kW·h，脉冲指示灯闪烁___________次。
暖风机参数表
额定电压
220V
额定功率
2200W
防水等级
IPX4
甲

42．（2021·江苏宿迁·中考真题）五一假期，小明去看望外婆，陪伴外婆5天后返回，发现家中电能表示数由变为如图所示示数，经检查，家中除电视机和数字机顶盒处于待机状态，其它用电器均已关闭，则电视机和数字机顶盒待机状态下总功率为 ______ W，在此期间，电能表指示灯闪烁 ______ 次，消耗的电能可供定功率为15W的台灯正常工作 ______ h，请从节约电能的角度提出一条合理的建议： ______ 。



三、实验题
43．（2021·江苏常州·一模）小聪利用如图甲所示的电路测量额定电压为2.5v的小灯泡的额定功率．

(1)请用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器画片P向右移动时小灯泡变亮___．
(2)连接电路后，闭合开关，发现小灯泡不发光，电流表示数不为零，电压表示数为零，则故障可能是由于小灯泡________引起的．
(3)当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率时_______W．在实际测量中，电压表有示数时内部有微弱的电流通过，如果考虑这个微弱电流的影响，则所测小灯泡的额定功率偏_______．
(4)利用如图丙所示的电路也可以完成该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）．
①只闭合开关S和，调节________，使电压表的示数为2.5V．
②只闭合开关__________，调节，使电压表的示数仍为2.5V．
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2 ， 则小灯泡额定功率的表达式P额=_____________（用U额、R0、U1、U2表示）．
44．（2021·江苏·苏州市振华中学校二模）小伟在做探究“电流与电阻的关系”实验时，准备了以下器材：电源（4.5V），定值电阻四个（5Ω、10Ω、20Ω、25Ω），电流表、电压表、滑动变阻器“20Ω1A”和开关各一个、导线若干。

(1)小伟连接的电路如图甲所示，闭合开关后，发现______（填“电流表”或“电压表”）无示数，经仔细检查后发现电路中有一根导线连接错误，请在图中错误的那根导线上画“×”，并画出正确的连线；______
(2)解决问题后，小伟先将5Ω的定值电阻接入电路。调节滑动变阻器的滑片在某位置时，电流表的示数如图乙所示；将5Ω的电阻换成10Ω的电阻后，他应将滑动变阻器的滑片P向______（填左”或“右”）端移动，使电压表的示数保持______V不变，再次读取电流表的示数；
(3)把20Ω的电阻接入电路时，小伟发现无论怎样调节滑动变阻器都不能完成实验。为了使四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于______V。由实验得出的结论是：当电压一定时，______；
(4)小伟将定值电阻换成小灯泡L1，测出了几组电流值和电压值。并绘制了L1的U﹣I图象如图丙所示，该图象不是直线的原因是______；
(5)同组的小同学还想测量额定电流为I额的小灯泡L2的额定功率，利用小伟用过的小灯泡L1和绘制的图象，设计了如图丁所示的电路（电源电压为U），测出了小灯泡L2的额定功率。请将她的实验步骤补充完整：
①闭合开关S．将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为______，此时L2正常发光。
②将开关S0由1改接到2，滑动变阻器的滑片P______（填“移到最左端”“移到最右端”或“保持不动”）此时电流表的示数为I1，根据L1的U-I图象可知，当电流为I1时，对应的电压为U1；，则滑动变阻器接入电路的阻值R＝______；
③小灯泡L2的额定功率P额＝______（用U、I额、R表示）

45．（2021·江苏雨花台·三模）两只铭牌模糊的小灯泡L1、L2，仅能看清分别标有“0.3A”和“0.5A”字样．

（1）图甲是小明测量小灯泡L1额定功率时连接的实物图；
①图中有一根线连接错误，请在这积线上打“×”，并在图中改正_________；
②闭合开关前，滑动变阻器的滑片P应位于_______（远填“A”或“B”）端；
③闭合开关，电流表示数为0.1A，移动滑片P，通过观察_______表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，则小灯泡L1的额定功率为_______W．
（2）小华利用图丙所示的电路测出了小灯泡L2的额定功率，请在虚线框内补上小灯泡、电压表和定值电阻R（阻值已知）这三个元件的符号，使电路完整，实验操作方便___________．
46．（2021·江苏·苏州市平江中学校二模）小明要测定标有“3.8V”小灯泡正常发光时的电阻，选择一些器材连接了如图甲所示电路．

（1）同组的小芳发现小明所选的器材不能完成此实验，其原因是_____．并且电路连接也有错误，如果此时闭合开关，小灯泡_____（选填“发光”或“不发光”），电压表_____（选填“有示数”或“无示数”）．请你在接错的那根导线上打“×”，并另画一根导线，使电路连接正确．
（_____）
（2）小明重新选择合理器材，将电路改接正确后，闭合开关，调节滑动变阻器的滑片，使小灯泡正确发光，此时电流表示数如图乙所示，则小灯泡正常发光时的电阻是_____Ω．
（3）小明还测量了小灯泡在不同电压下的电流，并根据所测得数据绘制了小灯泡的I﹣U图象，如图丙所示，根据图象可知电流与电压并不成正比，原因是灯丝的电阻随温度升高而_____．在这个图象中，横轴应该表示的是_____（选填“电压”或“电流”）
（4）上述实验结束后，小明又设计了如图丁所示的电路，只用电压表来测量额定电压为2.5的小灯泡的额定功率．已知滑动变阻器R的最大阻值为15Ω，电源电压恒定，其测量过程如下：
①闭合开关S、S2，断开S1，将滑动变阻器的滑片移到最上端，电压表示数为4.5V．
②_____（填三个开关闭合与断开情况），移动滑动变阻器的滑片，使电压表示数为_____V，这时小灯泡正常发光．
③闭合开关S、S2，断开S1，保持滑动变阻器滑片的位置不变，电压表示数为3V．
④小灯泡的额定功率P额＝_____W．
47．（2021·江苏·高邮市南海中学一模）在“测量小灯泡的额定功率”实验中，小灯泡的额定电压为2.5V，额定功率约为0.6W，电源电压恒为6V。有两个规格不同的滑动变阻器：分别是：“10Ω 1A”和“ 20Ω 0.5A”。

（1）为了顺利完成实验，应选用规格为_______的滑动变阻器；
（2）如图甲是小华连接的实物图，闭合开关后，移动滑动变阻器的滑片，发现小灯泡不亮，经检查是有一根导线连接错误，请你在图甲中连接错误的导线上打“×”并补画出正确的连线_______；
（3）改正错误后，闭合开关，发现电流表示数几乎为零，电压表示数接近6V，则电路中发生的故障可能是_______；
（4）排除故障后，闭合开关并移动滑动变阻器滑片P，当灯正常发光时，电流表示数如图乙所示，该小灯泡的额定功率为_______；
（5）课后小华又在没有电流表可用的情况下，增加一个阻值为R0定值电阻，只利用一只电压表，设计了图丙电路测出了另一小灯泡的额定功率（已知灯泡的额定电流为0.24A），请在虚线框内补上小灯泡和定值电阻，使电路完整，实验操作方便_______。
48．（2021·江苏·南京市第一中学一模）小明和小红两个同学是电学兴趣小组的成员，做了下面电学实验：
（1）小红同学利用图甲所示的电路测量小灯泡的电功率，小灯泡的额定电压为2.5V。


①用笔画线代替导线，将图甲中的电路补充完整______（导线不得交叉）；
②连接电路后，闭合开关，灯泡不亮，电流表和电压表都有示数，但是数值较小，无论怎样移动滑动变阻器的滑片，小灯泡都不发光，两电表示数均无变化，产生这一故障的原因可能是：______；
③小红排除故障后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示，此时小灯泡两端的电压为______V。要测量小灯泡的额定电功率，应将图甲中滑动变阻器的滑片向______（选填“A”或“B”）端移动，使电压表的示数为2.5V；
④移动滑动变阻器的滑片，记下多组电压和电流值，并绘制成图丙所示的U-I图象，根据图象的信息可以计算出小灯泡的额定电功率为______W。
（2）小明想利用小红的实验器材测量一未知电阻Rx的阻值，发现电压表已经损坏。聪明的小明利用小红实验中小灯泡的额定电压U额和测得的额定电流I额，设计了如图丁所示的电路，测出了电阻Rx的阻值。请你帮助小明补全实验步骤：
①闭合开关S，将单刀双掷开关S1拨向触点______，移动滑动变阻器滑片，使得______；
②开关S仍闭合，再将单刀双掷开关S拨向另一触点，应______（填动变阻器滑片位置的变化情况）。读出电流表示数为I；
③写出的表达式：=______（用所测物理量和已知量的符号表示）。
（3）上述（2）测量未知电阻的阻值的方案的不足之处是______。
49．（2021·江苏·苏州高新区实验初级中学二模）在“测量小灯泡额定功率”的实验中，实验器材有：两节新干电池、电流表、电压表、额定电压为2.5V的小灯泡，滑动变阻器、开关，导线若干，实物电路如图甲所示。

(1)如图甲中有一根导线连接错误，请在导线上画“×”并在图上改正(导线不能交叉)______；
(2)改正错误后进行实验，当小灯泡两端电压达到2.5V时，电流表的示数如图乙所示，则小灯泡L1的额定功率为______W；
(3)完成上面实验后，小明又设计了如图丙所示的电路，测出了额定电流为I额小灯泡L2的额定功率。实验方案如下：(电源电压不变，滑动变阻器R1的最大阻值为R1，滑动变阻器R2的最大阻值为R2)
①只闭合开关S和S2，移动R1滑片，使电流表示数为I额；
②只闭合开关S和S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。保持滑动变阻器R2的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2，则小灯泡额定功率的表达式P额=______；(用I额、I1、I2、R1、R2中的字母表示)
(4)如图丁所示，是探究“电流与电阻的关系”时设计的电路图。R1、R2、R3三个定值电阻的阻值分别为5Ω、10Ω、20Ω，电源电压为4.5V恒定不变，S1为单刀三掷开关：
①闭合开关S，S1接1时，此时电流表示数如图戊所示为______A。当开关S1接2时，需要将滑动变阻器的滑片P向______(填“左”或“右“)移动，直到电压表的示数为______V时，再记录电流表的示数；
②实验时，如果选择了一个标有“30Ω0.5A”字样的滑动变阻器。那他在设计实验时。在保证电路安全的前提下，定值电阻两端的电压取值范围为______V到______V。
50．（2021·江苏南京·二模）实验老师为“测量小灯泡额定功率”准备了如下器材：电源（电压恒为6V）开关、电压表和电流表各一只、额定电压为2.5V的待测小灯泡（电阻约为10Ω）、滑动变阻器（“20Ω 1A”）、导线若干．

（1）请用笔画线代替导线，将图甲中的实物图连接完整（要求：滑片向右移动灯泡变亮）．
（________）
（2）闭合开关前电流表的指针如图乙所示，其原因是_____．
（3）故障排除后，调节滑动变阻器的滑片，并绘制了小灯泡的电流随其两端电压变化的关系如图丙所示，则小灯泡的额定功率为_____W．从图象中还发现：当电压表的示数增大时，电压表与电流表的示数之比_____（选填“变大”、“变小或“不变”）．
（4）小陈同学为了验证电流跟电阻的关系，他又借到了一个滑动变阻器（50Ω 0.5A）和五个定值电阻（5Ω、10Ω、15Ω、20Ωg、25Ω），其余器材不变．用定值电阻更换甲图中的灯泡，小陈同学得到如图丁所示的电流随定值电阻变化的图象，则实验中他所用的滑动变阻器是_____（选填字母：A．20Ω 1A B．50Ω 0.5A），若某次实验中滑动变阻器连入的阻值为14Ω，则所用定值电阻的阻值为_____Ω．
（5）下课前老师布置了一道课后作业．要求：在只有下列实验器材的前提下测出未知定值电阻Rx的阻值．实验器材：电阻Rx、电源（电压恒定但未知）、滑动变阻器（已知最大阻值为R0）、电流表、开关、导线若干．
小张同学设计了如图戊所示的电路图，用以下步骤测Rx的阻值．
①闭合开关S，移动滑片P至B端，记下电流表示数I1；
②移动滑片P至A端，记下电流表示数I2（I1未超过电流表的量程）；
③请帮他写出Rx的表达式：Rx＝_____（用字母R0、I1、I2表示）．
51．（2021·江苏锡山·一模）复习电学知识时，小明在实验室又做了“测量小灯泡电功率”和“探究电流与电压、 电阻关系”的实验。实验中，所用的电源电压为6V，小灯泡的额定电压为3.8V，滑动变阻器的规格为“30Ω 1A”。

(1)在“测量小灯泡的电功率”的实验中，小明按图甲所示的电路图正确连接了电路。实物中少了一根导线。请用笔画线代替导线，将图乙中的实物电路连接完整______（要求：闭合开关前，滑片要滑到C点）。
(2)闭合开关后，移动变阻器的滑片，当电压表的示数为3.8V时，电流表的示数如图丙所示，则小灯泡的额定功率为______W。
(3)移动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成如图丁所示的小灯泡的I-U图像。由图像可知：当小灯泡两端的电压增大时，小灯泡的电阻______（选填“变大”、“不变”或“变小”），如果小灯泡两端的电压为1.9V，则小灯泡的实际功率______0.38W（选填“大于”、“小于”或“等于”）。
(4)在做“探究电流与电阻关系”的实验时，小明所用的四个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω。他直接利用测量小灯泡电功率时所连的电路进行实验，他把电路中的小灯泡取下，电路的其他元件连接方式不动，把四个定值电阻分别接入电路中进行探究。如果要保证电路中各元件的安全，且用四个电阻都能顺利地完成实验，则定值电阻两端的电压应该在______范围内选择。
A．U≤3V B．2.4V≤U≤3V C．U≥3V D．3V≤U≤6V
52．（2021·江苏·扬州市邗江区梅苑双语学校二模）如图所示是小明“探究影响电流热效应的因素”的实验装置，在甲、乙两瓶中装入质量和初温均相同的煤油，R1、R2采用如图连接方式的目的是__________。闭合开关一段时间后，乙瓶中温度计的示数较高，由此说明通电导体产生的热量与__________有关。小华用相同装置（煤油质量也相等）同时进行实验，细心的小红看到小明和小华两组电阻丝阻值相等的烧瓶中，小华这一组的煤油升温比小明的快，比较发现：小华的滑动变阻器接入电路的阻值较小，根据这一现象，小红__________（选填“能”或“不能”）初步判断出通电导体产生的热量与通过导体的电流有关。

53．（2021·江苏苏州·中考真题）在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，电源电压为4.5V。


（1）用笔画线代替导线，将电路连接完整______；
（2）连接好电路闭合开关后，发现灯泡不亮，检查电路发现电压表、电流表均有示数，则接下来的操作应是______；
（3）问题解决后，移动滑动变阻器滑片，当电压表示数为2.3V时，为了让灯泡正常发光，此时应将滑片向______（左/右）侧移动；
（4）当灯泡正常发光时，电流表示数如图乙所示，则小灯泡额定功率为______W；
（5）下表是实验中测量的几组数据，其中一个电流数据有误，此数据为______；
U/V
1.0
1.5
2.0
2.5
3.0
I/A
0.2
0.25
0.28

0.37
（6）要完成上述表中数据测量，实验中滑动变阻器的总阻值至少为______Ω；
（7）小明打算只利用两电表中的电流表来测量小灯泡的额定功率，他增加了一个阻值为10Ω的定值电阻R0和两个开关，设计了如图丙所示电路，请将电阻R0、电流表和灯泡的符号填入虚线框中便其能完成实验______。
54．（2021·江苏泰州·中考真题）小明和小华在实验室做如下两个电学实验：
（1）在探究“通过导体的电流与电阻的关系”实验中，小明所用的器材有：新干电池两节，5Ω、10Ω、20Ω的定值电阻各一个，电流表电压表、“20Ω 1A”的滑动变阻器、开关各一个及导线若干；

①实验中小明将5Ω的电阻接入电路中，连接的电路如图甲所示，经检查发现有一根导线连接错误，请你在这根导线上打“×”，并用笔画线代替导线画出正确的接法；（____）
②改正错误后，将滑片调至______（选填“A”或“B”）端，闭合开关，调节滑动变阻器滑片至某一位置，使电压表示数为1.6V，读出电流表的示数并记录在表格中，将此时滑片的位置标记为M；
实验次数
电阻R/Ω
电流I/A
1
5
0.32
2
10
0.16
3
20
0.08
③接着将5Ω的电阻换为10Ω，调节滑动变阻器，使电压表示数仍为1.6V，读出对应电流表的示数并记录，此时滑片的位置在M的______（选填“左侧”或“右侧”）；
④最后小明换用20Ω的电阻继续进行实验并记录电流表的示数；分析表中数据，可得到的结论是：______；
（2）小华利用电源（电压恒定且未知）、电流表、电阻箱（0~999.9Ω）、铭牌不清楚的滑动变阻器、开关、单刀双掷开关各一个及导线若干，设计了如图乙所示电路，测出了额定电流为I额的小灯泡的额定功率请你帮助小华补全实验方案：

①闭合开关S1，将开关S2拨至1，调节电阻箱R1，使______，读出此时电阻箱接入电路中的阻值为R；
②仍闭合开关S1，将开关S2拨至2，只调节R2，使电流表示数为I额；
③在步骤②的基础上，将R1阻值调为0，R2的滑片______（填滑动变阻器滑片的位置变化情况），并读出电流表示数为I；
④则小灯泡额定功率的表达式为：P=______（用已知量和所测物理量的符号表示）；
⑤实验后小华发现，电路中只需将______和______互换位置，可以更简单地测出小灯泡的额定功率。
55．（2021·江苏淮安·中考真题）用图甲电路测量小灯泡电功率，电源电压恒为3V，小灯泡的额定电流为0.2A，额定电压小于3V。


（1）连接电路时，开关应处于___________状态。
（2）请用笔画线代替导线，将图甲中的实物电路连接完整。（_____）
（3）电路连接正确后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是___________ （填序号）。
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察小灯泡是否发光
（4）问题解决后，某时刻电流表示数如图乙所示，示数为___________A，要测量小灯泡的额定功率，应将滑片P向___________（填“左”或“右”）端移动，使电流表示数为0.2A。
（5）移动滑片P，记录多组数据，绘制成IU图像。根据图丙所给信息，计算出小灯泡的额定功率是___________W；进一步分析图丙可知，实验过程中小灯泡的电阻发生变化，电阻变化的主要原因是___________。
（6）对实验现象进一步分析可知：小灯泡的实际功率越大，小灯泡亮度越大。但某同学发现：标有“220V 8.5W”的LED灯与标有“220V 60W”的普通白炽灯都正常发光时，亮度几乎相当。请分析造成这一现象的原因可能是___________（填序号）。
A．两灯的实际功率相同
B．相同时间内，电流通过两灯做功不同
C．两灯将电能转化为光能的效率不同
56．（2021·江苏镇江·中考真题）某小灯泡的额定电流为0.3A，图甲是小明测量该灯泡功率的实验电路。


（1）请用笔画线代替导线，将滑动变阻器连入电路，使之接入电路的阻值最大；（____）
（2）闭合开关进行实验时，若图中导线M发生了断路，则在调节滑片的过程中，会发现电压表的示数为______V、电流表的示数为______A；
（3）小明将滑片移至某处时，两电表的示数如图乙所示，小灯泡的功率为______W；
（4）为测量该小灯泡的额定功率，小强设计了图丙所示实验电路，所用电源电压恒定，、均为电阻箱；
①实验步骤如下：
第1步：仅闭合，调至时，电流表的示数为0.3A；
第2步：仅闭合，、分别调至和时，电流表的示数为0.3A；
则小灯泡正常发光时的电阻为______，额定功率为______W；
②小强对图丙电路及操作进行了下列调整，其中仍能完成测量的有______。（注意：本题为多选题，全对得2分，漏选得1分，不选或错选得0分）
A．将换成导线
B．将换成导线
C．将换成适当规格的滑动变阻器
D．在实验操作时，先闭合的开关是
57．（2021·江苏宿迁·中考真题）兴趣小组在“测量小灯泡电功率”的实验中有电流表、电压表各一个，开关、导线若干，电源的电压恒为6V，小灯泡L1的额定电压为3.8V，正常发光时电阻约为10Ω，滑动变阻器有规格为“10Ω 1.5A”的R1和规格为“20Ω 1A”的Rx。
（1）为了完成实验，选择滑动变器R1等器材，进行如图甲所示的电路连接。请用笔画线代替导线，将电路连接完整______，并指出连接电路时的错误之处_______；


（2）实验时，发现小灯泡不亮，电流表无示数，电压表无示数，用导线连接电流表两端，灯泡发光，则故障原因是电流表______；
（3）更新的电流表，完成测量后，小华将小灯泡L1换为额定电压2.5V，正常发光时阻值约为8Ω的L2，为了测量它的额定电功率，需用滑动变阻器Rx替换电路中的R1，其目的是______；
（4）小明认为不用电流表，同样能测量出灯泡L2的额定功率，设计了图乙所示的电路。请你帮他补全实验步骤：
①滑动变器______调到最大阻值且保持不变，闭合开关S，将S1拨向触点______，调节另一滑动变阻器的阻值，使电压表的示数为U额；
②再将开关S1拨向另一触点，读出电压表示数为U，滑动变阻器的最大阻值分别为R1、R2，则灯泡L2的额定功率表达式为P额=______。
58．（2021·江苏常州·中考真题）小组同学选择阻值不变的电阻丝，探究“电流通过电阻丝产生的热量（简称电热）与通电时间、电流、电阻的关系”。


（1）为探究电热与通电时间、电流的关系，在锥形瓶内装入适量煤油，设计电路如图甲所示，开关闭合前，滑动变阻器的滑片P应置于 ______（A/B）端；
（a）闭合开关S，调节滑动变阻器的滑片P，直至电流表示数为0.5A，通电5分钟、温度计的示数升高了5℃；
（b）保持滑动变阻器滑片P的位置不变，通电10分钟、温度计的示数升高了9℃，（a）、（b）对比可得结论：______；
（c）向 ______移动滑动变阻器的滑片P，直至电流表示数为1A，通电10分钟、温度计的示数升高了33℃，（b）、（c）对比可得结论：______；
（d）实验只能得到定性结论，主要原因是 ______；
（2）为探究电热与电阻的关系，并测出标签污损的电阻丝R2的阻值，在两个相同的锥形瓶内装入等质量的煤油，设计如图乙所示电路。开关闭合后，电压表有示数，但电流表无示数，电路故障是 ______，排除故障后，调节滑动变阻器的滑片P得到电表示数如图丙所示，则电压表示数为 ______V，电流表示数为 ______A，R2阻值为 ______Ω。一段时间后，观察到电阻丝 ______所在锥形瓶中的温度计示数升高的比较多；
（3）请分析“电炉工作时，电炉丝发热明显、而与电炉丝相连的导线发热不明显”：电炉丝的电流 ______导线的电流，电炉丝的电阻 ______导线的电阻。
59．（2021·江苏·中考真题）有一个阻值未知的定值电阻Rx（阻值6Ω~10Ω）和一个标有“0.3A”字样的小灯泡（阻值约为10Ω），要求测出Rx的阻值和小灯泡的额定功率。


（1）图甲是小明用伏安法测量Rx阻值的实物电路，电源电压恒为3V，滑动变阻器规格是“10Ω 2A”。
①甲图中有一根导线连接错误，请在该导线上画“×”，并在图上改正______（所画的导线不能交叉）。
②改正电路后，正确操作，当电压表示数为1.8V时，电流表的示数如图乙所示。则Rx阻值为______Ω。
（2）小华利用图丙所示实物电路测出了小灯泡的额定功率。电阻箱R0的规格是“0～999.9Ω”，电源电压约为6V。请在空白处填上适当内容。
①断开S2，闭合S1，调节电阻箱和滑动变阻器，直到______，记下此时电阻箱的阻值。
②断开S1，在M、N间接入一个元件后，正确操作可以完成测量任务，以下四个元件：
a.一根导线；b.5Ω电阻；c.30Ω电阻；d.电阻箱，其中符合要求的有______（填字母），操作过程中，______（选填“需要”或“不需要”）调节滑动变阻器。
60．（2021·江苏扬州·中考真题）学校开展“我为节能献一计”活动，小明想探究“影响电热水壶电热转化效率的因素”他提出两点猜想，
猜想1：与电热水壶的功率有关；
猜想2：与被加热的水的质量有关；
于是在家中进行实验探究；
（1）关于电热水壶消耗电能的测量，小明提出用电能表直接测量，因为家中只有一只电能表，小亮提出用秒表测出烧水时间，再用额定功率与时间的乘积求得，正确的测量方法是______的方法；
（2）为了探究猜想1，应该保持______一定，选用功率不同的电热水壶，进行实验；
为了探究猜想2，小明设计了2个方案
A方案：用一个电热水壶先后三次加热不同质量的水，直至烧开
B方案：找三个相同的电热水壶同时加热不同质量的水，直至烧开
小亮认为A方案可行，但实验时要注意______。
你认为B方案是否可行?并说明理由________。
（3）按照正确的方案进行实验，数据如下表，
实验次数
电热水壶的功率/W
水的质量/kg
水的初温/℃
水的末温/℃
消耗的电能/×J
水吸收的热量/J
电热的转化效率/%
1
800
1
25
99
3.731
3.108
83.3
2
800
0.6
25.5
99.5
2.285
1.865
81.6
3
800
0.3
25
99
1.171
0.932
79.6
4
1000
1
24
99
3.604
3.150
87.4
5
1200
1
24.5
99
3.354
3.129
93.3
第1、2、3组数据表明：电热水壶的功率相同，水的质量越大，电热转化效率越______；
第1、4、5组数据表明：______；
（4）结合以上结论，请你对电热水壶的使用提出一点建议______。
61．（2021·江苏连云港·中考真题）在“测定额定电压为2.5V小灯泡电功率”的实验中，电源电压保持不变。
（1）请你用笔画线代替导线，将图中的实物电路连接完整（导线不得交叉）；（____）

（2）实验时，移动滑动变阻器的滑片，发现小灯泡始终不亮，电压表无示数，电流表有示数，则故障可能是______；
（3）故障排除后，闭合开关将滑动变阻器滑片P移至某处时，电压表示数如图甲所示，若想测量小灯泡的额定功率应将滑动变阻器滑片P向______端（选填“左”或“右”）移动，直到电压表的示数为2.5V。此时电流表示数如图乙所示，则小灯泡的额定功率为______W；
（4）在该实验结束后，将小灯泡换成一个定值电阻，还可探究______的关系（选填“A”或“B”）。
A．电流与电阻 B．电流与电压

四、综合题
62．（2021·江苏江都·二模）阅读短文，回答问题
无人航拍机
无人驾驶飞机简称“无人机”是利用无线电遥控设备和自备的程序控制装置操纵的不载人飞机．如图甲所示是目前较为流行的某型号无人航拍机，当剩余电量减为电池容量的10%时，无人航拍机会自动下降并停留地面等待充电．表一为某型号无人航拍机的部分参数，其中的电池容量是指放电电流与放电总时间的乘积．

表一
额定电压/V
6
额定功率/W
42
电池容量/mAh
1500
工作噪音/dB
<50
遥控距离/m
200
整机质量/g
500
充电时间/min
200
电机转化效率/％
90

无人机有竖直方向的三档风力和水平方向的两档风力，其中竖直方向的升力与风叶转速的平方成正比，对应关系如表二．产生的升力与风叶转速之比叫做动率，升力与每秒钟通过风叶空气重力之比为转力效率．
表二
风叶转速/（）
1
1.2
1.4
升力/N
4


动率/（）
1



（1）无人航拍机在空中悬停、飞行、降落、航拍、降落过程中，下列说法中正确的是________．
A．利用超声波对无人机进行遥控的
B．底座做得比较宽大，是为了减小无人机对地面的压力
C．工作时发出的声音不会对人的听力造成损伤
D．用镜头的焦距要尽量长一点
（2）起飞时，增大风叶的转速，使吹向下方的风量增加，增大了无人机向上的升力．这是利用______，当风叶转速为时，获得的向上的升力为_________N．
（3）该无人机正常工作时的电流为________A；充满电后至下一次自动充电，能够提供无人机工作的机械能为___________J．
（4）由表二数据可知，当转速为时，无人机的动率为________．上述转速下，若风叶的转圈时扫过的面积为，空气被吹动的速度为3m/s，则1min内通过风叶的空气总质量为_____kg，转力效率为__________%．（）
（5）光敏电阻是制作感光器材的常用元件，其阻值随受光强度的增加而减少．在无人机的航拍镜头中，加入光敏电阻电路可自动控制进入镜头的光强度，电子镜头的透光能力随着受控电压的增加而增加．如图乙所示，为光敏电阻，为定值电阻，无人机的航拍镜头中将电子镜头电路与__________（光敏/定值）电阻相并联．
63．（2021·江苏·南通田家炳中学二模）阅读短文，回答问题
智能消毒机器人
如图甲所示是一款智能消毒机器人，机器人由超干雾喷头、紫外线灯、底盘等组成。
超干雾喷头通过超声波将消毒剂雾化成直径1μm以下的微小雾粒，这种雾粒可以长时间悬浮在空气中。
机器人身上搭载了许多感知外界环境的测距仪。视觉传感测距仪由投射器发出激光，根据接收到较强的反射光成像，判断障碍物的形状、体积以及到机器人的距离，当接收到的反射光比较弱时，就由超声波测距传感器通过反射回的超声波判断到障碍物的距离。
当剩余电量减为电池容量的10%时，机器人会主动寻找充电桩充电，下表为该款智能消毒机器人的部分参数。其中电池容量是指放电电流与放电总时间的乘积，最大雾化率是指每分钟最多雾化的液体体积。消毒喷雾量是机器人消毒时每立方米空间超干雾喷头喷出雾状消毒剂的总体积。
机器人输入电压
50V
充电桩输出电压
50V
电池容量
45Ah
最大雾化率
50mL/min
运行模式
连续运动
消毒喷雾量
20mL/m3
移动速度
0.1～1m/s
————————————
（1）超干雾喷头雾化消毒剂，是因为超声波能够传递______（选填信息或能量），使消毒液体剧烈______打散成微小雾粒；
（2）下列关于该款智能消毒机器人的说法中，正确的是______ ；
A．本次理化测试卷纸的厚度大于雾粒的直径
B．开启紫外线灯消毒模式一般是白天人多时
C．遇到透明玻璃时主要通过视觉传感器避障
D．匀速转弯时智能消毒机器人处于平衡状态
（3）已知门诊大厅的容积为1000m3，如果仅用雾化消毒剂的方式进行消毒，至少需要______kg消毒剂（消毒剂的密度为1.1g/cm3），至少经过______min才能消完毒；
（4）机器人主动寻找到充电桩充电，3h后充满，不计能量损失，则充电时的电流是______A，充满电后，机器人边消毒边以最大速度沿直线移动，180s后电池储存能量减少0.1%，电池减少能量的80%用于克服阻力做功，此过程中机器人受到的阻力为______N；
（5）当障碍物未能被测距仪捕捉到，机器人的底盘前端碰撞板就会受到碰撞，板内压力传感器向控制系统传达信息，从而根据碰撞的力度和方向做出相应的反应。如图乙是压力传感电路原理图，电源电压为14.4V，定值电阻R1=120Ω．当电路中的电流大于等于50mA时，气电保护开关S自动断开，机器人停止前进，图丙所示是压力传感器R的阻值随所受压力F变化图像。当压力传感器受到的压力增大时，其两端的电压______（选填增大、不变或减小）；当机器人的前端被碰撞，传感器R受到压力达到______N时，气电开关将断开。

64．（2021·江苏·中考真题）综合实践活动中，同学们设计了一款可用电流表示数显示拉力大小的测力计模型，电流表示数随拉力的增大而增大，模型电路如图甲所示，ab为长10cm、阻值25Ω的电阻丝，其阻值与长度成正比。滑片P左端固定在拉杆上，弹簧处于原长时，滑片P位于a端，电源电压恒为6V，弹簧电阻恒为1Ω，R0为4Ω，其余部分电阻不计，电流表量程为0～0.6A。忽略弹簧、拉杆和拉环的重力及滑片与电阻丝的摩擦。


（1）虚线框内接线柱“1”应与______（选填“2”或“3”）连接；
（2）闭合开关，弹簧处于原长状态时，R0消耗的功率多大______？
（3）弹簧的伸长量△L与所受拉力F之间的关系如图乙所示，则电流表示数最大时显示的拉力多大______？
（4）甲图中若去掉电流表，用一只电压表（量程0～3V）与R0并联，利用电压表的示数来显示拉力的大小，则与利用电流表相比，电压表所能显示的最大拉力将提升______%。
（5）在汇报交流阶段，同学们对模型设计的不足提出了改进措施。如甲图的方案，从电路的安全性考虑，其他条件不变，R的阻值应不小于______Ω。
65．（2021·江苏·中考真题）如图所示，电源电压恒定，R1=12Ω，R2=5Ω，滑动变阻器R3的规格是“20Ω 1.5A”，电流表A1、A2的量程都是0～3A，电压表的量程是0～15V，（1）只闭合开关S，移动滑片，当电流表A2的示数为0.8A时，电压表示数为8V，则电源电压是______V，变阻器接入电路的电阻是______；（2）将滑片移到最右端，闭合所有开关，电流表A1、A2的示数之比是______，1min内R1产生的热量为______J，为保证电路安全，变阻器接入电路的阻值范围是______Ω。

66．（2021·江苏江苏·中考真题）阅读短文，回答问题。
安全舒适的家用轿车
为了让司乘人员有安全舒适的驾乘体验，某款家用小轿车配有U型座椅、抬头显示器、倒车雷达、麦弗逊式悬架、真空轮胎等装置。
汽车座椅设计成能增大乘客与座椅接触面积的U型。座椅内部装有电热装置，冬季使用时，人坐上去温暖舒适。图甲为座椅电热装置的电路原理图，电源电压恒定，装置设有“高温”、“低温”、“关”三个档位，其中高温功率为36W，低温功率为9W。

汽车行驶中，抬头显示器可将重要行车数据和导航信息，通过前挡风玻璃投射在正前方，驾驶员无需低头即可了解相关信息；导航系统可按个人喜好选择不同人的语音播报路况；倒车时，倒车雷达利用超声波探测障碍物位置，使倒车更容易、更安全。

麦弗逊式悬架（图乙）是车身与车轮之间的传力部件，由螺旋弹簧和减振器有机组合，悬架工作时车身先压缩弹簧一段距离，之后将弹簧和减振器一起压缩，减缓行驶过程中车辆的振动。
车轮选用真空轮胎，即无内胎的充气轮胎，空气直接充进轮胎内腔。车辆高速行驶时，由于轮胎和路面摩擦而产生的温度，由内部空气经钢圈直接传递出去，快速降低轮胎温度；轮胎的负荷指轮胎承受的压力，与轮胎气压有关，下表是汽车静止时在轮胎发生标准形变的条件下，每只轮胎的负荷F与轮胎气压p的参数。
气压p/kPa
120
150
180
200
240
负荷F/N
2920
3400
3880
4200
4840
（1）抬头显示器将信息投射在驾驶员的正前方，这是光的__________现象；导航过程听到播报的语音，就可知道系统在模仿谁的声音，这是根据声音的__________进行判断的。
（2）下列有关汽车的说法中不正确的是__________。
A．轮胎的钢圈是热的良导体
B．倒车雷达原理与“声呐测距”相同
C．U型座椅是为了增大压强
D．弹簧和减振器被压缩时弹性势能增大
（3）座椅处于低温档正常工作5min消耗的电能为__________J；R1、R2的阻值之比为__________。
（4）文中划线部分描述中存在错误，请写出描述错误的文字并改正：__________；当轮胎发生标准形变、汽车静止且轮胎气压为250kPa时，轮胎与地面接触的总面积为0.1m2，则汽车对地面的压强为__________Pa。
（5）用两根轻弹簧可以模拟汽车悬架。如图丙，在一根大弹簧内套有一根小弹簧，它们的下端都固定在水平面上，压缩该弹簧组合，测得压力F与压缩距离之间的关系图线如图丁所示。已知弹簧中的弹力与被压缩的距离成正比，则当两弹簧均处于自由状态时，它们上端点间的距离为x=__________m，小弹簧中的弹力F2与被压缩量之间的定量关系式可表示为F2=__________。

67．（2021·江苏无锡·中考真题）图甲为某品牌电压力锅，其电路原理图如图乙所示。电源转换器将U＝220V的电压转换为直流低电压U'，R是热敏电阻，温度与锅内温度保持一致，当温度为100°C时，R的阻值为1700Ω，温度每升高1°C，阻值减小80Ω。R'是可调电阻，电磁铁线圈电阻忽略不计，当电磁铁线圈中的电流达到0.02A时，衔铁P被吸起（开关断开），此时锅内温度为115°C；当电流减小到0.012A时，衔铁P被释放（开关重新接通），此时锅内温度为110°C。S为电源开关；S1为定时器开关，闭合后自动开始计时，计时结束会自动断开，无外力不再闭合，S2为保温开关，开始时处于闭合状态，当锅内温度达到80°C时断开，当锅内温度低于60°C时自动闭合，保压指示灯L1、保温指示灯L2阻值可忽略。R1、R2阻值均为110kΩ，R3为加热盘，额定电压为220V，电阻为48.4Ω。
某次煮饭时，电压力锅内加入适量米和水，盖好盖子，闭合S、S1，电压力锅进入“加热”工作状态，6min后灯L1亮起，电压力锅进入“保压”工作状态，保压期间，观察到灯L1间歇发光；再过一段时间，S1断开，灯L2亮起，电压力锅进入“保温”工作状态。
（1）电压力锅在“加热”工作状态时，加热盘R3消耗的电能为多少？（____）
（2）电压力锅进入“保温”工作状态后，下列说法中错误的是______；
A．灯L1、L2间歇发光
B．灯L1会熄灭、灯L2间歇发光
C．当锅内温度低于60°C时，R3正常工作
D．当锅内温度达到80°C时，通过R3的电流小于0.002A
（3）为控制电压力锅在“保压”工作状态时，锅内温度在110~115°C，可调电阻R'接入电路的阻值为多少？（______）



五、计算题
68．（2021·江苏常州·一模）如图所示为某品牌四旋翼无人机，该无人机具有一键起降和返航、空中悬停、高清拍摄、GPS定位等功能，下表是该无人的部分参数：

整机质量
2kg
电池额定电压
15V
最大上升速度
6m/s
电动机工作电压
12V
最大下降速度
2m/s
悬停时每个电动机功率
50W
最大水平速度
16m/s
电动机数量
4
在某次火灾中，该无人机参与火情的勘测，它先以最大速度匀速直线上升，且达到60m高处时，再以最大速度水平匀速直线飞行到达1.6km远处的火场上空．若无人机整个过程四个电动机同时工作，电动机将电能转化为机械能的效率为90%，假设无人机以最大速度匀速直线上升时，受到的阻力大小为10N，通过计算回答下列问题：（g取10N/kg）
（1）无人机从起飞到火场上空，这一过程共耗时多少秒？
（2）无人机到达火场上空后，悬停观测10分钟，则10分钟内电动机消耗多少电能？
（3）无人机以最大速度匀速直线上升60m，这个过程中消耗多少电能？
69．（2021·江苏·一模）如图甲是深圳市坪山区某临时“新冠肺炎”隔离用酒店所使用的小型锅炉及铭牌，图乙是其电路原理图（R1、R2都是加热电阻），开关S连接a、b处实现加热和保温功能。水箱装满20℃的水后连续正常加热20min，水的温度将由20℃升高到45℃。已知， 。求∶

(1)水的温度由20℃升高到45℃的过程中水吸收的热量；
(2)加热电阻R1的阻值；
(3)此过程电开水器的热效率。
70．（2021·江苏高邮·二模）图甲是一种电子测温仪，图乙是其内部简化电路图。测温仪探头内有一热敏电阻Rt，其阻值随温度变化关系如图丙所示。R为阻值可调的电阻箱，其最大电阻为200 Ω，允许通过的最大电流为0.3 A。电流表的量程为0~0.02 A，电源电压恒为6 V。求：
(1)某次测试时，将电阻箱的阻值调到200 Ω，发现电流表示数为0.01 A，电路的总功率是多少？
(2)此时环境温度是多少？
(3)若环境温度为40℃，为保证电流表安全，电阻箱允许接入电路的最小值是多少？

71．（2021·江苏·高邮市南海中学一模）近来网上热卖的空气炸锅，可以不用或少用油制作炸制食品。实际就是利用风扇将电热管产生的热量吹向食品进行加热，形象一点就是在锅里放了一台吹风机，用热风吹食物。其内部电路原理如图，相关参数如表。试求：

额定电压
220V
电源频率
50HZ
热风功率
1210W
冷风功率
110W
（1）热风加热时电路中的总电流；
（2）正常工作时电热管的电阻；
（3）图中电动机线圈的电阻为10Ω，1min内电流通过电动机线圈产生的热量。
72．（2021·江苏宝应·二模）如图甲是小红家里具有加热和保温功能的电热饮水机，其电路图如图乙所示，为温控开关，额定电压为220V，加热功率为500W。保温功率为60W。、均为加热电阻（假设电阻不变），请解答下列问题：
（1）电阻丝的阻值是多少？
（2）某一次小红家中只使用了饮水机，在加热状态下她观察到电能表上的指示灯在10分钟内闪烁了108次，她家电能表上标有“”的字样，此时，饮水机的实际消耗的电能和实际功率是多少？

73．（2021·江苏阜宁·二模）某简易电吹风简化电路如图所示，其主要技术参数如下表，在家庭电路使用中，通过计 算回答：
额定电压
220V
额定功率
热风时：990W
冷风时：110W
（1）当电吹风吹冷风时，通过电动机的电流；
（2）求电热丝的电阻；
（3）小华 5min 用此吹风机热风档把头发吹干，求电阻丝产生的热量。

74．（2021·江苏扬州·中考真题）如图所示为模拟调光灯电路，电源电压恒为6V，灯泡标有“2.5V0.5A”字样（灯阻值不变），滑动变阻器标有“20Ω1A”字样，
（1）求灯泡正常发光时的电功率；
（2）求灯泡正常发光时滑动变阻器接入电路的阻值；
（3）该电路设计是否有缺陷?如有，请给出解决办法。

75．（2021·江苏常州·中考真题）如图所示的电路中，电源电压恒定，R1=8Ω，滑动变阻器R2标有“20Ω，1A”的字样，电流表的量程为0～0.6A，电压表的量程为0～3V，断开开关S2，闭合开关S、S1，电流表示数为0.5A，电压表示数为2V，灯泡L正常发光，问：
（1）电源电压有多大？
（2）灯泡L的额定功率有多大？
（3）断开开关S1，闭合开关S、S2，在不损坏电路元件的前提下，R2接入电路的阻值范围？

76．（2021·江苏泰州·中考真题）如图是一款煲汤用的电热锅工作原理的简化电路图，该电热锅有两挡，分别是高温挡和保温挡。R1与R2均为电热丝，R1的阻值为66Ω，S1为温控开关，保温挡时的总功率是440W。求：
（1）保温挡时电路中的电流；
（2）高温挡时的电功率；
（3）若该电热锅煲汤时，高温挡工作0.5h，保温挡工作1h，则在此过程中消耗的电能是多少kW·h。

77．（2021·江苏苏州·中考真题）小明为宠物保温箱设计了一个电加热器，其内部电路如图所示，S为旋转型开关，通过旋转开关S，可实现从低温到中温、高温的转换，保温箱及加热器的部分参数如表所示，求：
（1）保温箱内空气温度从10℃升高到32℃需要吸收的热量；
（2）电加热器电路中R2的阻值；
（3）要完成（1）中的升温要求，至少需要的加热时间。

物理量
参数
加热器
工作电压
220V
中温档功率
110W
低温档功率
44W
电阻R3
440Ω
加热效率η
80%
保温箱
空气质量m
1.5kg
空气比热容c




78．（2021·江苏宿迁·中考真题）新冠疫情期间，进入校园人员要受体温检测，电子体温计是方便快捷的测温仪器，小华与小明从网上查阅说明书得知，电子体温计的探测是热敏电阻，他们买来两个相同的热敏电阻R，放入各自准备的恒温箱内（虚线所示），通过调节恒温箱内的温度，测量热敏电阻在不同温度时的阻值，小华使用阻值为100Ω的电阻R1等器材设计了如图甲所示电路，将实验数据记录于表一中，小华对表一中的数据深感疑惑，老师告诉他，他使用的是实验室中的恒流电源（提供恒定电流的电源），小明则利用恒压电源（提供恒定电压的电源）和定值电阻R2等器材设计了如图乙所示的电路，并将实验数据记录于表二中，回到教室，才发现没有记录电源的电压和R2的阻值。
表一：
t/℃
32
…
…
42
U2/V
2


2
U/V
14


10
表二：
t/℃
32
…
…
42
U1/V
9


8
（1）求热敏电阻分别在32℃和42℃时的阻值；
（2）在表格中记录的温度围内，求小华设计的电路消耗电功率的最大值；
（3）求小明设计的电路中恒压电源的电压和定值电阻R2的阻值。



79．（2021·江苏淮安·中考真题）电动汽车是绿色环保型交通工具，它的特征是效率高、噪声小、无废气排放、无油污。如图所示是淮安市某景区电动观光车，该车技术参数如表所示。
空载质量
1080kg
空载时轮胎与水平面的接触面积

电动机的额定功率
4kW
（1）观光车静止在水平地面上，空载时对地面的压强是多大？（g取10N/kg）
（2）观光车的电动机以额定功率工作0.5h，消耗多少电能？
（3）在题（2）条件下，观光车受到牵引力为320N，运动路程为18km。在该过程中牵引力做多少功？电能转化为机械能的效率是多少？

80．（2021·江苏江苏·中考真题）如图，电路中电源电压恒定，小灯泡L的额定电压为6V，滑动变阻器R1标有“200Ω 1A”，电压表量程为0～5V。只闭合开关S2，当R1的滑片P移至最左端时，小灯泡恰好正常发光，此时电流表示数为0.5A；再闭合S1，电流表的示数变为0.8A。求：
（1）灯泡的额定功率；
（2）电阻R2的阻值；
（3）只闭合S1，当电路总功率最小时R1接入电路的阻值。

81．（2021·江苏江苏·中考真题）如图所示电路，开关S断开时，电阻R2两端的电压为2V，功率为1W；开关S闭合时，电阻R1的功率为4.5W。求：
（1）开关S断开时，通过R2的电流；
（2）R1的阻值。


参考答案
1．C
【详解】
A．图甲中，活塞向下运动，活塞对空气做功，空气的内能增大，温度升高，故A错误；
B．家用电能表是一种测量电功的仪表，故B错误；
C．验电器是根据同种电荷相互排斥的原理工作的，故C正确；
D．内燃机在做功冲程中将内能转化为机械能，故D错误。
故选C。
2．B
【详解】
解：滑片P在最左端时，电路中只有灯泡，灯泡正常发光，由I＝得，灯泡正常发光时的电阻：RL＝＝20Ω；滑动变阻器连入电路的电阻最大时，电路消耗的功率最小，假设灯泡电阻不随温度的变化，则P最小＝＝2.5W；而实际上灯泡不正常工作时的电阻小于正常工作时的电阻，所以，电路消耗的最小功率不是2.5W；故A错误；（2）滑片P在中点时，电流表示数为0.4A，根据I＝可得，此时滑动变阻器两端的电压：U滑＝IR滑＝0.4A××20Ω＝4V，因串联电路电压规律可得此时灯泡两端的电压：UL′＝U﹣U滑＝10V﹣4V＝6V，灯泡的实际功率：PL＝UL′I＝6V×0.4A＝2.4W；故B正确，C错误；滑片P在最左端时，2min内电流通过灯泡做的功：WL＝UILt＝10V×0.5A×2×60s＝600J，故D错误．故选B．
点睛：当滑片P移至最左端时，电路为灯泡的简单电路，知道电路中的电流，灯泡正常发光，根据欧姆定律求出灯丝电阻；当滑动变阻器连入电路的电阻最大时电路消耗的功率最小，利用串联电路的特点和功率的公式即可求出假设灯泡电阻不变时的最小功率；然后即可比较判断；滑片P在中点时，根据欧姆定律求出滑动变阻器两端的电压，根据串联电路的电压特点求出灯泡两端的电压，根据P＝UI求出灯泡的实际功率；根据W＝UIt可求出电流通过灯泡做的功．
3．D
【详解】
AB．由图甲可知，R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测串联电路的电流。滑片P从B端至A端的过程中，R2变小，根据串联分压原理，V2示数变小，又根据串联电路的电压规律，V1示数变大。因此图乙中EF是V2表示数随A表示数变化的图像，图线MN是V1表示数随A表示数变化的图像；当滑片P在A点时，V1示数最大为电源电压，则电源电压U=12V，故AB错误；
C．当滑片在B端时，由图乙可知，R2两端电压U2=8V，此时对应的电流I=0.4A，由欧姆定律可得，
R2==20
故C错误；
D．电源电压一定，当电路中电流最大I=1.2A时，电路的总功率最大
P=UI=12V×1.2A=14.4W，
故D正确；
故选D。
4．B
【详解】
AD．由图可知，小灯泡与滑动变阻器串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流；题意可知，为保证电路安全，电路中允许通过的最大电流是0.3A，即电流表的最大示数是0.3A，电路的最大功率是

故AD错误；
BC．由串联电路的分压特点可知，当滑动变阻器接入电路的电阻最大时，滑动变阻器两端的电压最大时，灯泡两端的电压最小，而且此时流过小灯泡的电流也最小，即电流表的示数最小；即当电压表的示数为3V时，小灯泡的电功率最小，此时小灯泡两端的电压为

由图乙可知，此时流过小灯泡的最小电流是0.25A，小灯泡的最小功率是

故B正确；C错误。
故选B。
5．A
【详解】
滑动变阻器R2与定值电阻R1串联，电压表测量定值电阻两端的电压，根据串联电路的分压原理（电阻越大，电阻两端的电压越高），当电压表的示数最小时，变阻器接入电路的电阻最大；当电流表的示数达到最大值时，变阻器接入电路的电阻最小；根据欧姆定律的应用可分别电路中的总电阻和滑动变阻器接入电路中的电阻值，同时可以确定电压表示数、电流表示数以及电路中总功率的变化．电源两端电压为6V保持不变，定值电阻为10Ω；由题意知，当电压表的最大测量值为3V时，此时定值电阻R1两端的电压U1=3V，电路中的电流

因此电路中的最大电流为0.3A；故滑动变阻器接入电路中的最小电阻

电路消耗的最大功率
P=UI=6V×0.3A=1.8W
电阻R1消耗功率最大功率
P=UI=3V×0.3A=0.9W
故BCD错误；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，即

电阻R1消耗的最小功率
P′=(I1′)2R1=（0.2A）2×10Ω=0.4W
则电阻R1消耗功率允许的变化范围为0.4W～0.9W；故A选项正确。
故选A。

6．D
【详解】
灯泡、变阻器、定值电阻R0串联，电压表V1测灯泡两端的电压，V2测灯泡与变阻器两端的电压，电流表测电路的电流，将滑动变阻器的滑片P由A端移到B端，变阻器连入电路的电阻变小，由串联电路电阻规律可知，电路的总电阻变小，根据欧姆定律，电路的电流变大，灯泡L的灯丝电阻不变，根据U＝IR可知V1示数变大，故乙中下面的图线表示电流随V1的示数的变化规律，则乙中上面的图线表示电流随V2的示数的变化规律。
AB．当滑片在A端时，变阻器连入电路的电阻最大时，即灯泡、变阻器最大阻值、定值电阻R0串联，由图乙可知，灯泡两端电压为UL=2.4V，灯泡和变阻器的电压为8.4V，电路通过电流为0.3A，根据串联分压以及欧姆定律有
①
当滑片在B端时，变阻器连入电路的电阻最小时，即灯泡、定值电阻R0串联，由图乙可知，灯泡两端的电压，电路通过电流，根据串联分压以及欧姆定律有
②
联立①②解得：U=12V，R0=12Ω，故AB错误；
C．当变阻器连入电路的电阻为0时，即滑片在B端时，灯泡、定值电阻R0串联，电路中的电流最大，此时灯泡的功率最大，由图乙可知灯泡两端的电压，电路通过电流，根据P=UI灯泡的最大功率

故C错误；
D．当滑片在A端时，变阻器连入电路的电阻最大时，即灯泡、变阻器最大阻值、定值电阻R0串联，由图乙可知，灯泡两端电压为UL=2.4V，灯泡和变阻器的电压为8.4V，电路通过电流为0.3A，根据串联分压可得变阻器两端电压

由可得滑动变阻器的最大阻值

故D正确。
故选D。
7．D
【详解】
A．图中阴影部分的面积等于密度与体积的乘积，根据知，图中阴影部分面积表示物体的质量，故A正确，不符合题意；
B．图中阴影部分的面积等于速度与时间的乘积，根据知，图中阴影部分面积表示物体运动的路程，故B正确，不符合题意；
C．图中阴影部分的面积等于电压与电流的乘积，根据知，图中阴影部分面积表示用电器的电功率，故C正确，不符合题意；
D．图中阴影部分的面积等于压力与面积的乘积，即FS，而物体所受的压强，所以图中阴影部分面积不能表示物体所受的压强，故D错误，符合题意。
故选D。
【点睛】
考查了图像的解读，图像是直观的表示物理规律的有效方法，在考试中是很重要的一个考点，注意多练习，熟练掌握从图像得到有用的信息。
8．D
【详解】
当开关S1闭合、S2和S3断开，滑片P移到最上端时，等效电路图如图1所示；
再将滑片P移到最下端时，等效电路图如图2所示；
此时将开关S1和S2闭合、S3断开，等效电路图如图3所示；
当开关S1、S2和S3都闭合，滑片P移到最下端时，等效电路图如图4所示。

AB．因串联电路中各处的电流相等，所以由可得，图1中两电压表的示数之比

则R1＝2R3，因串联电路中总电阻等于各分电阻之和，所以图2中电路的电流

则R3消耗的功率

图4中R3消耗的功率，由P3：P3'＝1：36可得

解得R3＝5Ω，B错误；
则

因并联电路中各支路独立工作、互不影响，所以由图3和图4可知

因并联电路中各支路两端的电压相等，所以

解得U＝6V，A错误；
C．图2中两电压表的示数之比

C错误；
D．图4中电路消耗的最小功率

D正确。
故选D。
9．D
【详解】
灯泡的额定电流为

灯电阻为

所以要保护电路的安全，电流要小于等于0.5A，电压表的示数要小于等于3V；
A．当电压表示数最大为3V时，滑动变阻器的电阻最大，此时灯泡的电压为

此时电路中电流最小为

故A正确，A不符合题意；
B．滑动变阻器的最大阻值为

故B正确，B不符合题意；
C．由上述可知，灯泡的电压范围应该是1.5V~2.5V，
故C正确，C不符合题意；
D．电路的总功率最小为

总功率最大为

故D错误，D符合题意。
故选D。
10．C
【详解】
A．滑片在b时，三个电阻串联，电源电压为：①；从乙图中，看出当滑动变阻器两端的电压与电阻R2的电压相同时，电源电压为：②；从两个方程解得电源电压：U=15V；电阻R=1Ω；故A错误；
B．滑片从b向a滑动时，滑动变阻器的电阻减小，总电阻变小，总电流变大，两定值电阻两端的电压都变大，根据串联电路中的电压关系，可得滑动变阻器R1两端的电压变小．电压表V1测量R1的电压，电压表V2测量电阻R2的电压，电阻R1的电压减小，因此是dc是电阻R1的电压图线，也就是V1表的示数变化图线；ec是R2的电压图线；故B错误；
C．从a到b点，电流最大为3A，因此最大功率为：P=UI=15V×3A=45W，C正确；
D．在a点时，10s内电阻R消耗的电能为W=I²Rt=(3A）²×1Ω×10s=90J，D错误．
11．C
【详解】
由于图中两电阻串联，所以，通过的电流和通电时间相等，而电阻不同，故可研究电流产生的热量与电阻的关系，AB错误；
由于R1 ＜R2，由Q=I2 Rt知道，右边容器中电阻丝产生的热量多，所以，由转换法知道，甲管中液面上升比乙慢，故C正确；
闭合开关后，由欧姆定律知道，要使电流增大，需要减小电路的电阻，即应将滑动变阻器滑片P向右移动，故D错误．
12．D
【详解】
A．在液体质量相同、吸收热量相同的情况下，比热容小的物质温度要升高的多，所以用比热容小的液体可以使实验现象更明显，故A正确，不符合题意；
B．由图可知，该电路为串联电路，通过两个电阻的电流和通电时间是相同的，电阻不同，所以该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系，故B正确，不符合题意；
C．通电后电流通过电阻丝做功，产生热量使煤油的温度升高，通过观察温度计的示数大小来判断电流产生的热量的多少，这个研究方法为转换法，故C正确，不符合题意；
D．比较水和煤油的比热容大小时，需要用相同的加热器加热质量相同的不同液体，使它们在相同的时间内吸收相同的热量，所以需要控制两个电阻的装置相同，故D错误，符合题意。
故选D。
13．D
【详解】
当滑片P置于变阻器的b端时，其电阻变大，分压增多，电压表的示数变化了2V，则变阻器此时电压是6V，设电源电压是U，滑动变阻器最大阻值是R，由题意列方程得

解得

由串联分压比等于电阻比可知，滑片在b端时，R和R1各分6V电压，电源电压是12V。当滑片在中点时，R分4V电压，R1分8V电压。
滑片P置于变阻器的b端时，在10s内定值电阻R1产生的热量为36J，则R1的阻值是

A．当滑片在a点时，变阻器接入电路的阻值为0，电路中的电流最大，最大电流是

故A错误；
B．串联电路中各处电流相等，滑片在中点时，电路中的电流

10s内滑动变阻器消耗的电能

故B错误；
C．当滑片在b点时，变阻器接入的阻值最大，电路中的电流最小，最小电流是

由P=UI可得，滑动变阻器R先后两次消耗的电功率之比

故C错误；
D．由P=UI可得，R1先后两次消耗的电功率之比

故D正确。
故选D。
14．D
【详解】
如图，两个电阻串联，电压表测滑动变阻器R1两端的电压，电流表测电路中的电流；
AB．R1为滑动变阻器最大阻值为15Ω时，电流最小，

对应电压表的读数

图中对应的点应该为(0.3A，4.5)；
当滑动变阻器阻值为0时，电流最大，最大电流为

在图中对应的点应改为(0，1.2)；A图中对应点(0，6V)不应在图像上，B图中(0.3，5)不应在图像上，故A错误，故B错误；
CD．R2的最小功率

R2的最大功率

以上图像上的点均正确，由公式可知，P与I2成正比，图像应为二次函数图像的一部分，故C错误；D正确。
故选D。
15．D
【详解】
A．滑动变阻器的金属滑片移至中点时，则此时滑动变阻器接入的阻值为10Ω，小灯泡恰好正常发光，则小灯泡两端的电压为3V，功率为0.9W，此时电路中电流
I===0.3A
则此时滑动变阻器电压
U滑=IR滑=0.3A×10Ω=3V
故电源电压
U=UL+U滑=3V+3V=6V
故A错误；
B．小灯泡的电阻
RL===10Ω
当电路中电阻最大，即滑动变阻器的阻值最大时，电流最小，小灯泡消耗的电功率最小，电路中最小电流为
Imin===0.2A
小灯泡消耗的最小电功率为
P= I2R=(0.2A)2×10Ω=0.4W
故B错误；
C．由P =可知，电源电压不变，电阻最小时，电路的总功率最大，将滑动变阻器的金属滑片移至中点时，小灯泡恰好正常发光，如果继续向左移动时，电路中电阻变小，电流变大，小灯泡功率变大，可能会损坏，故当滑动变阻器的金属滑片移动至中点时，此时电路中电阻最小，此时电路中的电流为0.3A，此时电路耗的最大电功率为
Pmax=UI=6V×0.3A=1.8W
故C错误；
D．滑动变阻器消耗的电功率
P=I2R=()2R滑=R滑==
由上式可知，当滑动变阻器的阻值等于灯泡的阻值时，滑动变阻器消耗的电功率最大；当滑动变阻器的阻值大于或小于灯泡的阻值时，滑动变阻器消耗的电功率将变小，由C选项可知，滑动变阻器的阻值不能小于10Ω，故想要滑动变阻器消耗的电功率减小只能增大滑动变阻器的阻值，故滑动变阻器的阻值达到最大时，即为20Ω时，滑动变阻器消耗的电功率最小，由B选项可知，此时电路中的电流为0.2A，则滑动变阻器消耗的最小电功率为
P=I2R=(0.2A)2×20Ω=0.8W
故D正确。
故选D。
16．C
【详解】
由图甲可知，定值电阻R1与滑动变阻器R2串联，电压表测滑动变阻器R2两端的电压，电流表测电路中的电流。
A．由图乙可知，其中A点的数据与滑片在位置1时对应，此时电压表示数为2V，电流表示数为0.1A，电源电压
①
滑片在2位置时，电压表示数为1V，电流表示数为0.3A，电源电压
②
由①②可得


故A错误；
B．如图乙所示，滑片在移动的过程中，电压表的示数减小，电流表的示数增大，由可知，在电源电压一定时，电路中的总电阻变小，电路中的变大，滑动变阻器与定值电阻串联，滑片移动过程中，R2接入电路阻值变小，故B错误；
C．定值电阻的阻值为5Ω，滑动变阻器的滑片在位置1时连入电路中的电阻

所以当滑动变阻器连入电路中的电阻也为5Ω时，定值电阻R1和滑动变阻器R2两端的电压相等，电流相等，此时电路中的电流

电压表的示数

即电阻R1的U-I图像一定与线段AB相交的U-I图像，故C正确；
D．由图乙可知，滑片移动过程中电路中的电流变大，在电源电压一定时，由可知，电路中的电流变大，电路消耗的总功率变大，故D错误。
故选C。
17．C
【详解】
闭合开关S1后，只有L1接入电路，两个电流表测电流，当再闭合开关S2时，两灯并联，总电阻减小，A1测L1电流，因为电压没变，所以A1示数不变，A测干路电流，示数变大，因为总电流变大，根据P=UI，总功率变大，故ABD不符合题意，C符合题意。
故选C。
18．D
【详解】
AB．由图可知，小灯泡与为串联，电压表测量的是小灯泡两端的电压，故AB错误；
C．小灯泡与为串联，串联电路中电流处处相等，故C错误；
D．由于小灯泡的亮度比的亮度大，则小灯泡的功率更大，根据P=UI可知，两端电压比两端电压大，故D正确。
故选D。
19．D
【详解】
A．由乙图可知，通过电子元件的电流与其两端电压的关系不是正比例函数，由此可知通过电子元件的电流与其两端的电压不成正比，故A不符合题意；
B．由乙图可知，当电流为0.1A时，电子元件两端电压为2V，则由欧姆定律可求此时电子元件的阻值为

故B不符合题意；
C．当电路电流最小时，电阻阻值最大，滑动变阻器接入阻值最大，此时电路总电阻为

则滑动变阻器接入最大阻值为

故C不符合题意；
D．电源电压不变，由P=UI可知，电路允许通过电流最大时，电路总功率最大，即0.4A，此时最大功率为
Pmax=U总Imax=6V×0.4A=2.4W
故D符合题意。
故选D。
20．D
【详解】
A．V1测电阻箱电压，V2测电阻箱和定值电阻总电压，①不从原点开始，应该包含定值电阻电压，所以①表示V2，②表示V1，故A不符合题意；
B．V2测总电压，由图可知，供电设备电压变大，故B不符合题意；
CD．两电压表示数之差等于定值电阻的电压，图线①和②相互平行，说明定值电阻两端电压不变，根据，通过定值电阻的电流大小不变，则电路中电流不变。供电设备电压变大，根据P=UI，电路总功率随的增大而增大，故C不符合题意，D符合题意。
故选D。
21．D
【详解】
A．由图可知，电流增大，电压变大，曲线的斜率变大，说明电阻变大，故两灯泡的电阻均随灯泡两端电压的增大而增大，故A错误；
B．将两灯并联接在3V的电源两端，两灯电压都是3V，A电流0.7A，B电流0.3A，所以A、B两灯的实际功率之比为

故B错误；
C．使B灯恰好正常发光，所以B电压6V，电流0.5A，此时A电压2V，两灯串联，电源电压为
U=6V+2V=8V
故C错误；
D．如果电阻功率为0.8W，则电阻分压为

电源电压6V，B分压为4V，此时电流0.4A，流过电阻电流为

故电阻功率确实为0.8W，故D正确。
故选D。
22．B
【详解】
闭合开关S、S1，断开开关S2时，移动滑动变阻器滑片P，使电流表的示数为0.3A，此时滑动变阻器与小灯泡串联，且小灯泡正常发光；保持滑动变阻器滑片P的位置不变，闭合开关S、S2，断开开关S1时，此时滑动变阻器与定值电阻串联，此时电路电流为0.25A，由可得定值电阻R0分得到电压

则此时滑动变阻器分得的电压

由可得则此时滑动变阻器接入的阻值

因为滑动变阻器滑片P的位置不变，所以滑动变阻器与小灯泡串联时，滑动变阻器接入阻值也为2Ω，而这时电路电流为0.3A，由可得滑动变阻器分得的电压

则此时小灯泡正常发光分得的电压

则小灯泡的额定功率

故ACD不符合题意，B符合题意。
故选B。
23．D
【详解】
电功率的单位是瓦，即W，故ABC不符合题意，D符合题意。
故选D。
24．B
【详解】
电饭锅的功率约为800W，家用台扇的功率约为50W，所以，若只让图乙所示的家用台扇工作6min，则电能表指示灯闪烁的次数约为


故ACD不符合题意，B符合题意。
故选B。
25．C
【详解】
A．一名中学生的体重约为500N，故A不符合题意；
B．正常洗澡水的温度约为40℃，故B不符合题意；
C．初中生课桌的高度约为80cm，故C符合题意；
D．一台空调的功率约为1000W，故D不符合题意。
故选C。
26．10 30 120
【分析】
当滑片在最左端时，R1与R2串联，电压表测量电阻R1两端的电压，根据串联电路电压的规律求出电阻R2两端的电压，根据公式求出电路的电流，进一步求出电阻R2的阻值；当滑片在最右端时，R1与R2与滑动变阻器R3串联，电压表测量电阻R1两端的电压，已知电压表的示数可求电路电流，根据串联电路电压的规律进一步求出电阻R2两端的电压和滑动变阻器两端的电压，最后根据公式求出滑动变阻器的最大阻值；再利用W=UIt即可求出消耗的电功。
【详解】
[1]当滑片在最左端时，电路电流

电阻R2两端的电压
U2=U−U1=10V−5V=5V
则电阻

[2]当滑片在最右端时，电路电流

电阻R2两端的电压

滑动变阻器两端的电压为

滑动变阻器的最大阻值

[3]当滑片P置于b点时，该电路1min消耗的电功

27．8800 1600 140
【详解】
[1]由图可知，通过电能表的最大电流为40A，小明家中用电器正常使用的总功率的最大值
P最大=UI最大=220V×40A=8800W
[2]用电器工作时消耗0.5kW·h的电能，电能表指示灯闪烁的次数
3200imp/(kW·h)×0.5kW·h=1600imp
[3]由图可知，电能表的示数为2017.6kW·h，本月消耗的电能
W=2017.6kW·h-1877.6kW·h=140kW·h
28．1469.5 方案三
【详解】
(1)[1]电能表单位是kW·h，电能表盘上数字的最后一位是小数位，由图知电能表的示数是。
(2)[2]方案二中：表示每消耗的电能，电能表的转盘转2000转，则节能灯消耗的电能为

节能灯的实际电功率为

[3]节能灯的功率为

电能表转盘转一圈消耗的电能为为

节能灯需要工作的时间为

由以上分析可知：方案一因节能灯功率较小，测量出电能表显示消耗电能所用的时间较长，不易操作；方案二因节能灯功率较小，小灯泡工作电能表转动不到一圈，无法测量；方案三电能表转盘转动1圈消耗的电能可供节能灯工作，比较容易测量；比较可知，方案三容易操作，实验误差较小，最可行。
29．3 R1断路 24
【详解】
（1）[1][2]当开关S1断开，S2、S3闭合时，R2短路，电路为R1的简单电路，电流表测电路的电流，电流表的读数为0.3A；当开关S1、S2闭合，S3断开时，若电路正常，则两电阻并联，则电路故障不可能是短路，否则会形成电源短路。根据题意，由于R1、R2中有一个电阻出现故障，根据并联电路各支路互不影响，若R2断路，则通过R1的电流应0.3A，已知电流表的读数为0.6A，故不可能是R2断路，则出现故障的只能为R1，此时，电路为R2的简单电路，电压表测电源电压，因电压表的读数为3V，则电源电压为3伏，电路中出现的故障是R1断路。
（2）[3]根据（1），由欧姆定律


根据，当通过R1的电流最小时，电流通过R1做的功最小，故当只闭合S3两电阻串联（电路的电阻最大）时，通过R1的电流最小，由欧姆定律，此时电路的电流为

故电路正常工作，在1分钟内，电流通过R1做的功最少为

30．电功（电能） 1100W 300 63.2
【详解】
[1]电能表是用来测量消耗电能多少（或电功）的仪表，即测量电功的仪表。
(1)[2]“220V，5A”中的“220V”是指这个电能表的额定电压是220V，“5A”是指这个电能表允许通过的最大电流为10A，它允许接在电路的短时最大功率为
P=UI=220V×5A=1100W
(2)[3]“600r/（kW•h）”是指每消耗1kW•h的电能，电能表上的转盘转600r，电能表在10min内转了30转，则该家庭此时消耗的电能为

消耗的电功率为

(3)[4]由电能表表盘知道，月底电能表读数是285.0kW••h，月末为348.2kW•h，则这个月小明家里用电量为
348.2kW•h-285.0kW•h=63.2kW•h
31．13.5 6 2 向左、向右均可
【详解】
灯泡正常发光时的电压为9V，由图象可知，灯泡正常发光时的电流
，
灯泡L正常发光时的功率：
；
由可得，此时灯丝的电阻：
；
由电路图可知，R与L串联，当滑动变阻器连入电路的电阻最大时，电流最小，灯泡L消耗电功率的最小，变阻器接入的最大阻值
；
由串联电路的电压特点和欧姆定律可得，电源电压
，
分析右图得，当电路中的电流为1A，此时灯泡两端电压为2V，电阻两端的电压为10V，总电压为12V；
则灯泡的最小功率：
；
根据物理意义分析：
滑动变阻器的滑片移动时，能调节电路中的电流大小，灯泡的亮度即功率会发生变化；
若滑片向左移动，电流变大，灯变亮，灯丝温度升高，此时滑动变阻器电阻减小，灯丝电阻会变大，电流为：，由电流变大可知，灯丝增大的电阻小于滑动变阻器减小的电阻，否则电路中的电流不会变大，灯不会变亮；
若滑片向右移动时，电流变小，灯会变暗，此时滑动变阻器的电阻变大，灯丝温度降低，电阻变小，但总电阻一定变大了，即灯丝减小的电阻小于滑动变阻器增大的电阻，否则电流不会减小，灯不会变暗．
所以滑片P的移动方向是：向向左、向右均可．
【点睛】
重点是欧姆定律和电功率的计算，关键是能利用好图像中中的条件进行计算，最后一问简单理解为：灯丝电阻的变化最终是由滑动变阻器的阻值变化而引起的，直接原因是灯丝温度的变化，所以灯丝电阻的变化量是不可能大于滑动变阻器的阻值变化量的．
32．4400 1 变小
【详解】
第一空．由图中参数可知，电能表允许通过的额定最大电流为20A，则威威家同时使用的用电器最大总功率为：
P最大=UI最大=220V×20A=4400W．
第二空．电能表的转盘转了45转，则烤面包机消耗的电能为：
W==0.015kW•h=54000J，
烤面包机正常工作时的功率为P=900W，则此次烤面包机工作的时间为：
t===60s=1min．
第三空．烤面包机的电热丝电阻是不变的，根据P=可知，当用电高峰期时，实际电压低于220V，烤面包机的实际功率将变小．
33．乙 12
【详解】
[1]从图中可以看到，加热时间相同，通过的电流也相同，根据焦耳定律可知，R2的电阻较大，那么R2所在的密闭烧瓶产生的热量较大，乙气球先鼓起来。
[2]甲气球乙气球通电1min，电路中的电流大小

R2产生的热量

R2产生的热量为12 J。
34．44 6.6´105 小于
【详解】
[1][2]额定电压为220V的家用电暖器正常工作时，通过内部电热丝的电流为5A，根据欧姆定律可知电热丝正常工作时的电阻为

工作10min产生的热量为

[3]根据焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电的时间成正比。电热丝与连接的导线串联，电流大小和通电时间相同，电热丝通电后变得很烫，而连接的导线却不怎么热，这是由于导线电阻远小于电热丝电阻的缘故｡
35．半导体 电流 变大
【详解】
[1]R为气敏电阻，其材料一般为半导体，当气敏电阻所处的环境条件发生变化时，气敏电阻的阻值发生变化，从而满足电路需要。
[2]由甲电路图可知，定值电阻R0与气敏电阻R串联，电压表测R两端的电压，电流表测电路中的电流；由乙图可知，当酒精气体浓度增大时，气敏电阻R的阻值变小，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大。
[3]此过程中电路电源电压不变，电流变大，根据 P=UI可知电路的总功率变大。
36．2 4.4×103
【详解】
[1]通过该电热丝的电流为

[2]10s内该电热丝产生的热量
Q=I2Rt=(2A)2×110Ω×10s=4.4×103J
37． 189 315
【详解】
[1]水吸收的热量为

[2]加热这壶水需要的时间是

[3]消耗电能为W=0.105kW·h，则这段时间内电能表指示灯闪烁次数

38．电压 1：3 3：16
【详解】
[1]当闭合S1，S2时，若甲是电流表，会造成电源短路，因此甲是电压表，若乙是电流表，两表示数单位分别为A和V，示数之比无法为4:3，则两表均为电压表。
[2] R1、R2串联，甲测总电压，乙测R2两端电压，两表之比为4:3，即

可求得

[3]两表均为电压表时，总功率为

同时更换两电表种类，即两表为电流表，要使两表均有正常示数，应闭合S1，断开S2，使R1、R2并联，此时总功率为

因此前后总功率之比为

39．10 1.5
【详解】
[1]由图可知，两个电阻并联，电流表测量通过R2的电流，电压表测量电源电压，R2的阻值为

[2]电路总功率为
1.5W
40．可能引起火灾，不安全 相等 接头处的电热毯烧焦
【详解】
[1]电热丝两个断头接上继续用，接头处接触不良电阻较大，产生热量多，可能可能引起火灾，不安全。
[2]因为是串联，所以电流相等。
[3]接头处是两根导线相接，由于接触的部位很少，很细，电阻就较大，根据Q=I2Rt知，在电流、通电时间相同的情况下，电阻越大，产生的热量越多，温度越高，长时间使用会导致接头处的电热毯烧焦。
41．10 2.2 6600
【详解】
[1]额定电流为

[2]电能表示数增加
W=Pt=2.2kW×1h=2.2kW·h
[3]脉冲指示灯闪烁

42．10 1920 80 长时间不使用的电器应切断电源
【详解】
[1]上图中，电能表的示数为，原来电能表示数为，这个过程中消耗的电能

5天即为120小时，电视机和数字机顶盒待机状态下总功率为

[2]电能表上标有，表示每消耗的电能，电能表闪烁1600次，在此期间，电能表指示灯闪烁
（次）
[3]消耗的电能可供定功率为15W的台灯正常工作

[4]因用电器待机也要消耗电能，给出的一条合理的建议：长时间不使用的电器应切断电源。
43．见解析 短路 0.6 大 S和 ·
【详解】
(1)根据要求：滑动变阻器画片P向右移动时小灯泡变亮，所以应连接滑动变阻器的右下，即B接线柱到灯泡的左端，如图：

(2)连接电路后，闭合开关，发现小灯泡不发光，电流表示数不为零，说明电路是通的，电压表示数为零，可能电压表被短路了，所以故障可能是由于小灯泡短路引起的．
(3)当小灯泡正常发光时，电流表示数如图乙所示，电流表使用小量程，分度值为0.02A，电流为0.24A，则小灯泡的额定功率为：
；
在实际测量中，电压表有示数时内部有微弱的电流通过，如果考虑这个微弱电流的影响，即电流表的示数会大于灯泡的实际电路，所以所测小灯泡的额定功率偏大．
(4)利用如图丙所示的电路也可以完成该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）．
①只闭合开关S和，调节R2，使电压表的示数为2.5V，即电压为灯的额定电压．
②只闭合开关 S和，调节，使电压表的示数仍为2.5V，此时R1与上次灯泡是等效的．
③接着将R2的滑片P调至最左端，记下电压表的示数为U1，即电源电压为U1；
再将R2的滑片P调至最右端，记下电压表的示数为U2 ， 此时R2两端的电压为：，电流为：；
根据欧姆定律得R1此时的电阻为：
所以小灯泡额定功率的表达式为：
．
点睛：难点是最后一问，要理解此种没有电流表测量电功率的原理，此方法利用了等效的原理，即灯和R1分别与R2串联，使电压表的示数都为灯的额定电压，此时电阻R1与灯是等效的，即R1此时的电阻等于灯正常发光时的电阻，后面的步骤再灵活运用欧姆定律得出R1的表达式，最后得出灯泡额定功率的表达式．
44．电压表 右 2 2.5 电流与电阻成反比 灯的电阻随温度的变化而变化 I额 保持不动 (U﹣I额×R )×I额
【详解】
(1)[1]原电路中，电压表与电阻短路了，只有电流表与变阻器连入电路中，故电压表没有示数。
[2]电流表应与电阻串联，电压表与电阻并联，改正后如图所示

(2)[3][4]小伟先将5Ω的定值电阻接入电路，调节滑动变阻器的滑片在某位置时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.4A，由欧姆定律，电压表示数为
U=IR=0.4A×5Ω=2V
根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V，再次读取电流表的示数。
(3)[5][6]假设控制为UV，根据串联电路电压的规律和分压原理

左边为一定值，右边也为一定值，当变阻器的最大电阻连入电路中时，对应的定值也应最大，此时变阻器器分得的电压最大，电压表的示数最小，即

解得UV=2.5V，为了使四个电阻单独接入电路都能完成实验，他应控制电压表的示数不低于2.5V；由实验得出的结论是：当电压一定时，电流与电阻成反比。
(4)[7]绘制了L1的U-I图像如图丙所示，该图像不是直线的原因是灯的电阻随温度的变化而变化。
(5)[8][9][10][11]实验步骤：
①闭合开关S，将开关S0接1、调节滑动变阻器的滑片P，使电流表的示数为I额，此时L2正常发光；
②将开关S0由1改接到2，滑动变阻器的滑片P保持不动，此时电流表的示数为I1，根据L1的（U-I图像可知，当电流为I1时，对应的电压为U1）；
在①中，L1短路，L2与变阻器串联；在②中，L2短路，L1与变阻器串联，因电流为I1，由图丙知，L1对应的电压为U1，由串联电路的规律和欧姆定律，则滑动变阻器接入电路的阻值

在①中，由欧姆定律，变阻器的电压为
U滑=I额×R=I额×R
根据串联电路电压的规律，L2的额定电压为
U额=U-U滑=U-I额×R
小灯泡L2的额定功率
P2=U额×I额=(U-I额×R)×I额
45． B 电流 0.75
【详解】
①原电压表测电源电压是错误的，应测灯的电压，如下图1所示：

②闭合开关前，滑动变阻器的滑片P应位于阻值最大处的B端；③灯在额定电流下正常发光，闭合开关，电流表示数为0.1A，移动滑片P，通过观察电流表的示数来判断小灯泡是否正常发光，小灯泡正常发光时，电压表的示数如图乙所示，电压表选用小量程，分度值为0.1V，电压大小为2.5V，则小灯泡L1的额定功率为：P＝UI＝2.5V×0.3A＝0.75W；（2）若该电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；要测灯的额定功率，首先使灯正常发光，当灯的电流为额定电流时，灯正常发光，先将电压表与定值电阻并联，通过移动滑片的位置，使灯的电压为0.5A×R，此时灯正常发光，保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，因此时各电阻的大小和电压不变，灯仍正常工作，根据串联电路电压的规律，可求出此时灯的额定电压，根据P＝UI可求出灯的额定功率．设计的电路下图2所示：

【点睛】
（1）①原电压表应测灯的电压；②为保护电路，闭合开关前，滑动变阻器的滑片P应位于阻值最大处；③灯在额定电流下正常发光，根据电压表选用小量程确定分度值读数，根据P＝UI求小灯泡L1的额定功率；（2）电路中没有电流表，电压表和定值电阻应起到测量电流的作用，故将灯与定值电阻串联后再与变阻器串联；要测灯的额定功率，首先使灯正常发光，将电压表与定值电阻并联，通过移动滑片的位置，使灯的电压为0.5A×R，此时灯正常发光，保持滑片位置不动，通过开关的转换，使电压表测灯与定值电阻的电压，此时灯仍正常工作，根据串联电路电压的规律，可求出此时灯的额定电压，根据P＝UI可求出灯的额定功率．
46．电源电压低于灯泡的额定电压 不发光 有示数 10 增大 电流 闭合S、S1 2 断开S2 0.5
【分析】
（1）测灯的额定功率，灯的电压要高于灯的额定电压；分析电路的连接确定两表的示数；根据电路连接错误之改正；
（2）根据电流表小量程读数，由欧姆定律求电阻大小；
（3）灯丝的电阻随温度升高而增大．根据欧姆定律，电压的增加量应大于电流的增加量；
（4）先测出电源电压U；只用电压表来测量额定电压为2.5V的小灯泡的额定功率，首先应使灯正常发光，通过开关的转换，使灯与变阻器滑片以下电阻丝串联，根据串联电路电压的规律，当电压表示数为U=2.5V时，灯正常发光，在③中，根据分压原理可求出滑片以下电阻丝的电阻大小，根据欧姆定律可求出灯正常发光时的电流即，
根据 可求小灯泡的额定功率P额．
【详解】
（1）电源电压为3V，小于灯的额定电压，故选的器材不能完成此实验；原电路中，电压表串联在电路中，电路中几乎没有电流，电流表将变阻器串联了，此时闭合开关小灯泡不发光，电压表与电源连通，电压表有示数；电流表应串联在电路中，电压表与灯并联，如下左图所示：

（2）此时电流表示数如图乙所示，图中电流表选用小量程，分度值为0.02A，则小灯泡正常发光时的电阻是： ；
（3）并根据所测得数据绘制了小灯泡的I﹣U图象，如图丙所示，根据图象可知电流与电压并不成正比，原因是灯丝的电阻随温度升高而增大．根据欧姆定律的变形公式： ，因灯丝的电阻随温度升高而增大，故电压的增加量应大于电流的增加量，如上左图所示，在这个图象中，横轴应该表示的是电流；
（4）根据上面的分析，具体步骤：
①闭合开关S、S2，断开S1，将滑动变阻器的滑片移到最上端，电压表示数为4.5V；
②闭合S、S1，断开S2，移动滑动变阻器的滑片，使电压表示数为2V，这时小灯泡正常发光；
③闭合开关S、S2，断开S1，保持滑动变阻器滑片的位置不变，电压表示数为3V．
在①中，电源电压为U＝4.5V，在②中，灯与滑片以下电阻丝R滑下的电阻串联，电压表测其电压，当电压表示数为2V，根据串联电路电压的规律，灯的电压： ，灯正常发光；
在③中，电路中只有变阻器，根据串联电路电压的规律，滑片以上电阻丝的电压为： ，根据分压原理，，因变阻器的总电阻为15Ω，故 ，由欧姆定律和串联电路电流的规律，通过变阻器的电流即灯的额定电流： ，
④小灯泡的额定功率．
故答案为(1). 电源电压低于灯泡的额定电压 (2). 不发光 (3). 有示数 (4). 10 (5). 增大 (6). 电流 (7). 闭合S、S1 (8). 2 (9). 断开S2 (10). 0.5

．
47．“ 20Ω 0.5A” 灯泡断路 0.75W
【详解】
(1)[1]由题意可知，小灯泡的电阻约是

如果选择“10Ω 1A”的滑动变阻器，其最大阻值是10Ω，当达到最大阻值时，根据串联电路的分压原理可知，小灯泡的电压会大于额定电压2.5V，变阻器的电阻变小时，灯泡的电压一样会大于额定电压2.5V，这样会损坏灯泡，不行，所以只能选择“ 20Ω 0.5A”的灯泡。
(2)[2]从图甲可以看到，小灯泡的右端与电流表的左端接线错误，应该把小灯泡的右端与电压表的负接线柱相连，这样电流从电源正极流出，流过开关、电流表、滑动变阻器、灯泡，最后回负极，电压表并联在灯泡两端；根据上述连线，如下图所示。

(3)[3]假设灯泡断路，改正错误后，闭合开关，电压表测的是电源电压，示数接近6V，没有电流流过灯泡，但有很小的电流流过电压表，电流表示数几乎为零，这情况与题中条件相符合，所以电路中发生的故障可能是灯泡断路。
(4)[4]从图乙可以看到，电流表的量程是0~0.6A，分度值是0.02A，它的读数是0.3A，灯的额定电压是2.5V，根据可知，小灯泡的额定功率是

小灯泡的额定功率是。
(5)[5]假设左边虚线框是灯泡，右边是定值电阻R0，闭合开关S，开关S1接a端时，移动滑片P使电压表的示数是

这时流过灯泡的电流是0.24A，灯泡正常发光；然后保持滑片P的位置不变，开关S1接b端，这时电压表测灯泡与定值电阻的总电压，读数是，那么可知灯泡的额定电压是

再根据可知灯泡的额定功率；这样的设计符合题意，可求出灯泡的额定功率，所以左边虚线框是灯泡，右边是定值电阻R0。如下图所示。

48． 只接了滑动变阻器下面的两个接线柱 2.2 A 0.5 2 电流表示数为I额 保持滑动变阻器滑片不动 见解析
【详解】
（1）①[1]测量小灯泡的电功率，需要测出小灯泡两端的电压和电路中的电流，电压表应并在小灯泡两端，如下图所示：

②[2]闭合开关，灯泡不亮，电流表和电压表都有示数，但是数值较小，说明电路是通路，但是电流太小，移动滑动变阻器的滑片两电表示数均无变化，所以原因是滑动变阻器只接了下端两个接线柱，导致移动滑片无法改变电阻，电路总阻值较大，电流太小。
③[3]因为小灯泡的额定电压是2.5V，所以电压表选择的是小量程，分度值是0.1V，示数是2.2V。
[4]要测量小灯泡的额定电功率，应增大小灯泡电压，根据串联分压规律，应减小滑动变阻器的阻值以减小滑动变阻器的分压，所以滑片应向A端移动。
④[5]由图丙可知，小灯泡的额定电压是2.5V时，通过小灯泡的额定电流是0.2A，则小灯泡的额定电功率为

（2）①[6][7]闭合开关S，将单刀双掷开关S1拨向触点，此时待测电阻与小灯泡并联，电流表测小灯泡的电流，移动滑片，使电流表示数为I额，此时小灯泡的电压与待测电阻电压都等于小灯泡的额定电压。
②[8]开关S仍闭合，再将单刀双掷开关S拨向另一触点1，保持滑动变阻器滑片不动，此时电流表测干路电流，示数是I，则通过待测电阻的电流为

③[9]则待测电阻的阻值

（3）[10]上述实验方案的不足之处是无法多次测量取平均值，实验结果有误差。
49． 0.625 0.4 右 2 1.8 2.5
【详解】
(1)[1]原电路中，灯与滑动变阻器并联，电压表串联在电路中是错误的，滑动变阻器应与灯串联，电压表与灯并联，如下所示：
。
(2)[2]由图乙知，当小灯泡两端电压达到2.5V时，电流为0.25A，则小灯泡L1的额定功率为
P=UI=2.5V×0.25A=0.625W
(3)[3]①闭合开关S和S2，移动R1滑片，使电流表的示数为I额；②只闭合开关S和S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额，保持变阻器R2的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2；在①中，R1与灯串联，灯正常发光，在②中，R1与R2串联，因为电路中电流仍为I额，根据等效替代法，所以R2=RL；保持R2滑片位置不动，将另一个滑动变阻器(R1)滑片移到最左端，电流表的示数为I1，再将此滑动变阻器(R1)的滑片移到最右端，电流表的示数为I2，由串联电路特点和欧姆定律可得
U=I1R2=I2(R1+R2)
解得：。
小灯泡额定功率的表达式为

(4)①[4]闭合开关S，S1接1时，此时电流表示数如图戊所示，电流表选用小量程，分度值为0.02A，电流为0.4A。
[5][6]由欧姆定律，电阻的电压为

当开关S1接2时，即10Ω电阻连入电路中，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V时，再记录电流表的示数。
②[7]由串联电路的规律及分压原理有

方程左边为一定值，故右边也为一定值，当变阻器连入电路的电阻最大时，对应的定值电阻应最大，此时，电阻的电压最小，可得

解得：UV=1.8V，控制的最小电压为1.8V。
[8]电流表选用小量程(0~0.6A)，实验中选择了一个标有“30Ω 0.5A”字样的滑动变阻器，电路允许通过的最大电流为0.5A，对应的定值电阻为5Ω，由欧姆定律，控制的电压最大值为
UV大=I大R1=0.5A×5Ω=2.5V
定值电阻两端的电压取值范围为1.8V到2.5V。
50． 电流表指针没有调零 0.625 变大 B 10
【详解】
第一空．滑片向右移动灯泡变亮，即电流变大电阻变小，故变阻器滑片右下接线柱连入电路中，如下所示：

第二空．闭合开关前电流表的指针如图乙所示，其原因是电流表指针没有调零；
第三空．根据绘制的小灯泡的电流随其两端电压变化的关系知，灯在额定电压下的电流为0.25A，则小灯泡的额定功率为：
P＝UI＝2.5V×0.25A＝0.625W；
第四空．从图象知道，当电压为0.5V时，电流为0.1A，由欧姆定律，灯的电阻为：
＝5Ω，
同理，灯正常发光时的电阻为10Ω，故当电压表的示数增大时，电压表与电流表的示数之比 （灯的电阻）变大；
第五空．图丁所示的电流随定值电阻变化的图象，各组电流与电阻之积都为一定值，即
IR=2.5V，
根据串联电路电压的规律，变阻器分得的电压是：
U滑＝U﹣UV＝6V﹣2.5V＝3.5V，
由以上计算知道，变阻器分得的电压为电压表示数的1.4倍，由分压原理知道，当接入25Ω电阻时，变阻器连入电路中的电阻为：
R滑＝1.4×25Ω＝35Ω，
故为了完成整个实验，应该选取最大阻值至少35Ω的滑动变阻器，则实验中他所用的滑动变阻器是50Ω 0.5A，即选B；
第六空．若变阻器连入的阻值为14Ω，由欧姆定律，电路的电流为：
＝0.25A，
由欧姆定律，则所用定值电阻的阻值为：
＝10Ω；
第七空．①．闭合开关S，移动滑片P至B端，记下电流表示数I1；
②．移动滑片P至A端，记下电流表示数I2（I1未超过电流表的量程）；
③．在①中两电阻串联，由电阻的串联和欧姆定律，电源电压是：
U＝I1（Rx+R0）
在②中，为R0的简单电路，由欧姆定律是：
U＝I2R0，因电源电压不变，故
U＝I1（Rx+R0）＝I2R0，
Rx的表达式是：
．
51． 1.52 变大 大于 B
【详解】
(1)[1]要求闭合开关前，滑片要滑到C点，即C点为阻值最大端，故应将滑动变阻器的B接线柱和灯泡相连，如图所示：

(2)[2]当电压表的示数为3.8V，灯泡正好正常工作，由乙图可知电流表的量程为0~0.6A，分度值为0.02A，所以通过灯泡的电流I=0.4A，则灯泡的额定功率

(3)[3]电压增大时，由小灯泡的I-U图像慢慢向U轴倾斜可知：的值随电压的增大而增大，根据可知对应的电阻逐渐增大。
[4]如果小灯泡两端的电压为1.9V，即

由于灯泡的电阻随电压的增大而增大，则通过灯泡的实际电流

所以

(4)[5]“探究电流与电阻的关系”实验时，应控制不同电阻的电压不变，由题意可知，把5Ω、10Ω、15Ω、20Ω分别接入电路中进行探究，保证电路中各元件的安全，且用四个电阻都能顺利地完成实验。因电流表的量程为0~0.6A，所以电路中的最大电流为0.6A，当接入最小的电阻5Ω时，电压表示数即为允许的最大电压

因变阻器的最大阻值为30Ω，当变阻器电阻全部连入电路中时，若接入最大的电阻，此时电路中的最小电流

定值电阻的最小电压

所定值电阻两端的电压应该在2.4V≤U≤3V范围内，故选B。
52．控制电流和通电时间相同 电阻 能
【详解】
[1]由图可知，两电阻串联，目的是控制R1和R2中的电流相同，而且还可以控制通电时间相同。
[2]乙瓶中温度计的示数较高，可知在电流与通电时间相同的情况下，电阻越大，产生的热量越多；说明通电导体产生的热量与电阻的大小有关。
[3]由题意可知，小华和小明用相同的装置做实验，可知加热的电阻阻值相同；但小华的滑动变阻器接入电路的阻值较小，由欧姆定律可知，小华做实验时电路中的电流较大，此时小华这一组的煤油升温比小明的快，说明在通电时间和电阻大小相同的情况下，通过导体的电流越大，产生的热量越大，即小红可以初步判断出通电导体产生的热量与通过导体的电流有关。
53． 移动滑片，观察灯泡是否发光 右 0.75 0.37 17.5
【详解】
（1）[1]在测量小灯泡的电功率时，所用的电路应是串联电路，而滑动变阻器上边的接线接任一端都可以，对变阻器接入电路的阻值大小无影响，而电压表应并联在小灯泡两端，所以电路连接如下：

（2）[2]闭合开关，灯泡不亮，但电压表、电流表均有示数，说明电路中无断路，小灯泡也无短路，那么可能是滑动变阻器接入电路的阻值过大，造成电路中的电流过小。所以应移动滑片，观察灯泡的发光情况。
（3）[3]小灯泡的额定电压为2.5V，而电压表示数为2.3V时，比小灯泡的额定电压小，据串联电路的分压特点，应移动滑片让变阻器接入电路的阻值变小，分去的电压变小，直到电压表的示数为2.5V。所以应向右移动滑片。
（4）[4]由图乙知，电流表的量程为0~0.6A，分度值为0.02A，示数为0.3A。那么小灯泡的额定功率
P=ULI=2.5V×0.3A=0.75W
（5）[5]由表格数据知，前四组对应的电压与电流的比值分别为5、6、7.1、8.4，即电压增大时，电压与电流的比值也增大，而第五组数据中电压与电流的比值为8.1，比8.4小，那么此组数据的电流0.37A有误。
（6）[6]实验探究中，当电压表的示数最小时，即小灯泡两端的电压最小时，变阻器分去的电压最大，此时变阻器接入电路的阻值最大为

所以实验中变阻器的总阻值至少为17.5Ω。
（7）[7]按题意，应将定值电阻与小灯泡并联后再与滑动变阻器串联在电路中，通过两个开关的通断来控制电流表所测量的电流。当开关S1断开、S2闭合时，电流表测定值电阻R0支路的电流，调节变阻器的滑片，让电流表的示数为0.25A，则小灯泡两端的电压
U1=I1R0=0.25A×10Ω=2.5V
保持滑片位置不变，将开关S2断开、S1闭合，此时电流表测干路的电流，记下电流表的示数为I总，据并联电路的电流特点，可求得通过小灯泡的电流，然后据P=UI求出小灯泡的额定功率，所以作图如下：

54． B 右侧 导体两端电压一定时，导体电流与导体电阻成反比 电流表示数为I额 保持不动 R1 R2
【详解】
（1）①[1]探究“通过导体的电流与电阻的关系”实验，定值电阻要与滑动变阻器串联，电压表测定值电阻两端电压，如图所示：

②[2]闭合开关前，滑动变阻器阻值调到最大，为B端。
③[3]接着将5Ω的电阻换为10Ω，要使电压表示数仍为1.6V，根据串联分压，滑动变阻器电阻要调大，即向B端调，位置在M的右侧。
④[4]根据数据可得实验结论为：导体两端电压一定时，导体电流与导体电阻成反比。
（2）①[5]闭合开关S1，将开关S2拨至1，调节电阻箱R1，使灯泡正常发光，即使电流表示数为I额。
③[6]利用等效替代法，R2滑片应保持不动，读出电流表示数I，以求得电源电压。
④[7]闭合开关S1，将开关S2拨至1，调节电阻箱R1，使灯泡正常发光，读出此时电阻箱接入电路中的阻值为R，电源电压可表示为

将开关S2拨至2，只调节R2，使电流表示数为I额，可知R2阻值与RL相同，但R2不可读数，将R1阻值调为0，R2的滑片不动，并读出电流表示数为I，电源电压可表示为

联立两式可得

可求得

因此灯泡额定功率为

⑤[8][9]将电阻箱R1、滑动变阻器R2交换位置，可测灯泡额定功率，闭合S1，将S2接1，调R2将电流表示数调为I额，将S2接2，调R1，使电流表示数调为I额，根据等效替代，R1可读数，此时的阻值R1为灯泡正常发光时的阻值，额定功率为

55．断开 C
0.08 左 0.5 灯丝阻值随温度升高而变大 C
【详解】
（1）[1]连接电路时，为了保护电路，开关应处于断开状态。
（2）[2]因小灯泡的额定电压小于3V，故电压表的量程选择0～3V，电压表并联在小灯泡两端，实物连接图如下图所示：


（3）[3]闭合开关后，电流表有示数，说明电路处于通路状态，但小灯泡不亮，则有可能是滑动变阻器接入电路中的阻值过大，则接下来应进行的操作是移动滑动变阻器滑片，观察小灯泡是否发光，故选C。
（4）[4][5]因电流表量程选择为0～0.6A，故由图乙可知，电流表示数为0.08A，因小灯泡的额定电流为0.2A，故要测量小灯泡的额定功率，应增大电路中的电流，即将滑动变阻器的滑片P向左端移动，使电流表示数为0.2A。
（5）[6][7]由图丙可知，流过小灯泡的电流为I=0.2A时，小灯泡两端电压为U=2.5V，故小灯泡的额定功率为
P=UI=2.5V0.2A=0.5W
实验过程中小灯泡的电阻发生变化，主要原因是灯丝电阻随温度升高而增大。
（6）[8]由题意可知，LED灯的实际功率小于白炽灯的实际功率，即相同时间内，电流通过LED做功远小于白炽灯，而两灯的亮度几乎相同，则原因可能是LED灯将电能转化为光能的效率更高，故选C。
56． 3 0 0.36 10 0.9 ACD
【详解】
（1）[1]变阻器串联进电路，接入电路的阻值最大，所以左下端的接线柱接入，如下图所示

（2）[2][3]若图中导线M发生了断路，则电压表串联进电路中，测电源电压，相当于断路，电流表为0。
（3）[4]电压表示数为1.5V，电流表为0.24A，小灯泡的功率为
P=UI=1.5V×0.24A=0.36W
（4）[5][6]仅闭合，L和R2串联，调至时，电流表的示数为0.3A，灯泡正常发光；仅闭合，两电阻箱串联，、分别调至和时，电流表的示数为0.3A，此时总电阻和刚刚一样，小灯泡正常发光时的电阻为
RL=6Ω+9Ω-5Ω=10Ω
额定功率为

[7]A．将换成导线，仅闭合，调节变阻箱，测出此时电流，根据U=IR计算电源电压，仅闭合，调节变阻箱使电流表示数0.3A，根据U=IR计算变阻箱分压，总电压减去变阻箱分压可得灯泡分压，根据P=UI计算灯泡电功率，故A符合题意；
B．将换成导线，灯泡和变阻箱并联，无法确定灯泡是不是正常发光，故B不符合题意；
C．将换成适当规格的滑动变阻器，仅闭合，调节变阻器，使电流表为0.3A，仅闭合，不动变阻器，调变阻箱到电流表0.3A，则此时变阻箱阻值为灯泡正常发光电阻，根据P=I2R，可计算灯泡功率，故C符合题意；
D．需要先闭合，调节使电流表为0.3A，让灯泡正常发光，故D符合题意。
故选ACD。
57． 开关未断开 断路 使L2正常发光 R1 2
【详解】
（1）[1]将电压表并联在灯泡两端，小灯泡的额定电压为3.8V，所以选择大量程，如图所示：

[2]由图可知，连接电路时开关是闭合的，为保护电路，连接电路时，应断开开关。
（2）[3]实验时，发现小灯泡不亮，电流表无示数，电压表无示数，则电路可能发生断路，用导线连接电流表两端，灯泡发光，电路接通，说明电流表断路。
（3）[4]L2额定电压为2.5V，正常发光时阻值约为8Ω，电源的电压恒为6V，L2正常发光时，滑动变阻器两端的电压为
UR=U-UL=6V-2.5V=3.5V
由串联电路的分压规律=可得滑动变阻器连入电路中的阻值
R=×RL=×8Ω=11.2Ω>10Ω
因此为使L2正常发光，需用滑动变阻器Rx替换电路中的R1。
（4）①②[5][6][7]由图可知，需将滑动变阻器R1调到最大值为10Ω，相当于定值电阻，闭合开关S，将S1拨向触点2触点，灯泡、滑动变阻器R1与滑动变阻器R2串联，电压表测灯泡两端的电压，调节滑动变阻器R2，使电压表的示数为U额，灯泡正常发光。再将开关S1拨向触点1，电路的连接方式不变，灯泡仍正常发光，此时电压表测灯泡和R1的总电压，则R1两端的电压为
UR1=U-U额
由欧姆定律可得通过R1的电流即灯泡正常发光时的电流
I额=I==
则灯泡L2的额定功率为
P额= U额I额=
即L2的额定功率表达式为
P额=
58．B 见详解 左 见详解 实验中存在热量损失 R2断路 8 0.5 16 R2 等于 大于
【详解】
（1）[1]开关闭合前，为保护电路，变阻器滑片在最大处，即B端。
[2]其他条件不变，通电10分钟比通电5分钟升温多，说明电流电阻一定时，电热和通电时间有关，时间越长放热越多。
[3]要增大电流，需要减小电阻，所以滑片左移。
[4]电阻和通电时间一样，电流大，升温多，说明当电阻和通电时间一样时，电热和电流有关，电流越大，放热越多。
[5]因为用电热加热液体过程中存在热量损失，无法精确定量。
（2）[6]电流表无示数，可能断路，电压表有示数，电压表和电源相连，可能R2断路。
[7][8][9]电压表用大量程，分度值0.5V，示数为8V，电流表小量程，分度值0.02A，示数0.5A，R2阻值为

[10]根据Q=I2Rt，串联电流和通电时间相同，R2阻值大，放热多，所以R2所在锥形瓶中的温度计示数升高的比较多。
（3）[11][12]电炉在使用时，电炉丝和导线串联，I电炉丝=I导线，通电时间t相同，根据Q=I2Rt，R电炉丝＞R导线，电流产生的热量Q电炉丝＞Q导线，从而出现电炉丝热得发红，而与电炉丝相连的导线却不怎么发热的现象。
59． 7.5 电流表示数0.3A abd 不需要
【详解】
（1）[1]电流表应和待测电阻串联，电压表应和待测电阻并联，待测电阻和变阻器串联。

[2]电流表小量程，分度值0.02A，电流0.24A，待测电阻为

（2）[3]此时为串联电路，调节电阻箱和滑动变阻器，直到电流表示数0.3A，此时灯泡正常发光。
[4][5] a、因导线电阻为0，小于灯泡正常工作的电阻（约10Ω），所以断开S1，在M、N间接入导线，不调节变阻器，闭合S2，变阻箱R0阻值调大，使电流表示数等于0.3A，利用等效替代法，此时电阻箱R0增加的电阻值等于灯泡正常工作时的电阻，可通过 计算灯泡电功率；
b、因5Ω定值电阻的阻值小于灯泡正常工作的电阻（约10Ω），所以断开S1，在M、N间接入5Ω定值电阻，不调节变阻器，闭合S2，变阻箱R0阻值调大，使电流表示数等于0.3A，利用等效替代法，此时电阻箱R0增加的电阻值与5Ω定值电阻的阻值之和等于灯泡正常工作时的电阻，可通过P=I2（+5Ω）计算灯泡电功率；
c、断开S1，在M、N间接入30Ω定值电阻，闭合S2，因电源电压约6V，即使滑动变阻器的接入电阻为0，电路中的电流约为

即不能求得灯泡的额定电功率；
d、断开S1，不调节变阻箱和变阻器，利用等效替代法，在M、N间接入一个电阻箱R，闭合S2，使电流表示数等于0.3A，此时新接入电阻箱电阻等于灯泡电阻，可通过P=I2R计算灯泡电功率。
综上所述，符合要求的是abd，同时不需要调节滑动变阻器。
60．见解析 被加热的水的质量 见解析 见解析 高 见解析 见解析
【详解】
（1）[1]关闭家中其它用电器，只让电热水壶工作，记录时间t内电能表表盘转动的圈数n，由圈数和电能表的参数N得到消耗的电能

（2）[2]为了探究电热水壶电热转化效率与电热水壶的功率的关系，保持被加热的水的质量一定，选用功率不同的电热水壶，进行实验。
[3]探究电热水壶电热转化效率与被加热的水的质量的关系，保持功率不变，水的质量不同，水的初温和末温相同。
[4]B方案不可行，三个相同的电热水壶同时加热不同质量的水，不好记录加热时间。
（3）[5]由1、2、3组数据可知，电热水壶的功率相同，水的质量越大，电热转化效率越高。
[6]由1、4、5组数据可知，水的质量相同，电热水壶的功率越大，电热转化效率越高。
（4）[7]电热水壶的使用过程中，使用功率较大，并且装水的质量较大，这样电热转化效率越高。
61． 小灯泡短路 右 0.75 B
【详解】
（1）[1]由于小灯泡的额定电压为2.5V，所以，电压表选用0~3V的量程，将电压表并联在小灯泡两端，如下图

（2）[2]灯泡不亮，可能是断路，或灯泡短路，但电流表无示数，则说明电路断路；电压表有示数，说明电压表与电源两极相连，即电压表并联电路之外的电路不存在断路，故障为小灯泡断路。
（3）[3]由图甲知道，电压表量程是0～3V，最小分度值是0.1V，电压表示数是0.5V＜2.5V；要使灯泡正常发光，应向右移动滑动变阻器的滑片，减小滑动变阻器接入电路的阻值，使灯泡两端的电压增大，同时眼睛观察电压表的示数，直到电压表示数等于灯泡额定电压2.5V为止。
[4]由图乙知道，电流表量程是0～0.6A，最小分度值是0.02A，电流表示数是0.3A，灯泡额定功率
P=UI=2.5V×0.3A=0.75W
（4）[5] A．研究电流与电阻的关系，需要控制电压不变，改变定值电阻的大小，由于只有一个电阻，不能探究电流与电阻的关系，故A不符合题意；
B．研究电流与电压关系时，要控制电阻大小不变，故在该试验后把小灯泡换成一个定值电阻，还可探究电流与电压的关系，故B符合题意。
故选B。
62．C 力的作用是相互的 5.76 7 5.6 65.52 71.8% 光敏
【详解】
（1）A. 无人机利用无线电进行遥控的，而不是超声波，故A错误；
B.底座做得比较宽大，是为了无人机更容易平稳着陆，保证稳定性，故B错误；
C.工作时发出的声音小于50dB，所以不会对人的听力造成损伤，故C正确；
D.摄像机的镜头相当于一个凸透镜，其成像的原理是：当物距大于二倍焦距时，凸透镜成倒立缩小的实像；当物距增大时，像距减小，也就是当无人机高度上升时增大了物距，这时需减小镜头与感光晶片的距离，所以焦距并非越长越好，才能拍摄到清晰的画面，故D错误．
（2）起飞时，增大风叶的转速，使吹向下方的风量增加，风给直升机一个反作用力进而增大了无人机向上的升力，这是利用力的作用是相互的原理；其中竖直方向的升力与风叶转速的平方成正比，所以可列：F升=kr转2，对应关系如表二，当升力为4N时，转速为，代入上式可知k=4，F升=4r转2①，所以当风叶转速为时，代入公式①可知，获得的向上的升力为5.76N．
（3）该无人机正常工作时额定电压6V，额定功率为42W，根据P=UI可知该无人机正常工作时的电流为；充满电后电量为1500 mAh=1.5Ah，当剩余电量减为电池容量的10%时，无人航拍机会自动下降并停留地面等待充电，所以至下一次自动充电用时为，耗时能够提供无人机工作的机械能为（电机转化率为90%）：．
（4）根据F升=4r转2，由表二数据可知，当转速为时，无人机的升力为7.84N，又因为产生的升力与风叶转速之比叫做动率，所以动率为;上述转速下，若风叶的转圈时扫过的面积为，空气被吹动的速度为3m/s，则1min内通过风叶的空气总质量为，因为升力与每秒钟通过风叶空气重力之比为转力效率，每秒钟通过风叶空气重力为所以转力效率：．
（5）如图乙所示，为光敏电阻与为定值电阻串联，根据串联分压原理以及实际拍摄时为了保持清晰，当外界环境光线较强时，无人机的航拍镜头中将电子镜应减小透光能力（即减小受控电压，此时所并联的电阻应减小），当外界环境光线较弱时，无人机的航拍镜头中将电子镜应增大透光能力（即增大受控电压，此时所并联的电阻应增大），又因为光敏电阻的阻值随受光强度的增加而减少，而无人机的航拍镜头透光能力随着受控电压的增加而增加，所以电子镜头电路应该与光敏电阻相并联．
63．能量 振动 A 22 400 13.5 36 减小 264
【详解】
（1）[1][2]超声波将消毒液剧烈振动打散成微小雾粒，说明超声波可以传递能量。
（2）[3]A．本次理化测试卷纸的厚度是80μm，雾粒的直径是直径1μm，本次理化测试卷纸的厚度大于雾粒的直径，故A正确；
B．紫外线过多地照射人体，对人体有害，开启紫外线灯消毒模式一般是晚上没有人时，故B错误；
C．视觉传感器发出激光，传播到透明玻璃时，接收到的反射光比较弱，由超声波测距传感器通过反射回的超声波判断到障碍物的距离，故C错误；
D．匀速转弯时智能消毒机器人运动的方向发生改变，处于非平衡状态，故D错误。
故选A。
（3）[4]需要消毒剂的体积
V=1000m3×20mL/m3=2×104mL=2×104cm3
质量
m=ρV=1.1g/cm3×2×104cm3=2.2×104g=22kg
[5]消毒的时间
=400min
（4）[6]当剩余电量减为电池容量的10%时，机器人会主动寻找充电桩充电，3h后充满，不计能量损失，则充电时的电流

[7]充满电后，机器人边消毒边以最大速度沿直线移动，180s后运动的距离
s=vt=1m/s×180s=180m
电池储存能量
W=UIt=50V×45A×3600s=8.1×106J
用于克服阻力做功
W阻=W×0.1%×80%=8.1×106J×0.1%×80%=6480J
此过程中机器人受到的阻力为

（5）[8]由图乙可知压力传感器和电阻R1串联，由图丙可知，当压力传感器受到的压力增大时，它的阻值减小，由串联分压可知其两端的电压减小。
[9]当电路中的电流大于等于50mA时，气电保护开关S自动断开时，电路的总电阻
=288Ω
压力传感器的电阻
R压=R-R1=288Ω-120Ω=168Ω
图丙中压力和传感器的阻值的关系为
R=300Ω-kF
当F=600N时，电阻为零，即
0=300Ω-k×600N
k=0.5Ω/N
所以
R=300Ω-0.5Ω/N·F
当R压=168Ω，压力
F=264N
64．3 0.16W 400N 10 3
【详解】
（1）[1]因为电流表可以显示力的大小，当滑片位于a端时没有拉力，所以电流表示数应该最小，故虚线框内接线柱“1”应与3相连。
（2）[2]弹簧处于原长状态时，滑动变阻器最大阻值连入电路，电路中的电流


R0消耗的功率为

（3）[3]电路中的电流最大是0.6A，此时滑动变阻器接入电路的电阻为

此时滑动变阻器接入电路的长度为
Δ
由图可知此时的拉力为400N。
（4）[4]用一只电压表（量程0～3V）与R0并联时电路中的最大电流为

此时滑动变阻器接入电路的电阻为

此时滑动变阻器接入电路的长度为
Δ
由图可知此时拉力为

设拉力提升的百分数为n，则

（5）[5]R的最小值为

65．12 10Ω 5∶8 720
【详解】
（1）[1]当只闭合开关S时，R2和R3串联，电流表A2测电路中的电流，电压表测R3的电压，此时R2的电压为

电源电压为

[2]滑动变阻器接入电路的电阻为

（2）[3]将滑片移到最右端，闭合所有开关，此时R2被短路，R1和R3并联，电压表测电源电压，电流表A1测R1电流，电流表A2测干路电流，电流表A1的示数为

流过滑动变阻器的电流为

电流表A2的示数为

电流表A1、A2的示数之比是

[4]1min内R1产生的热量为

[5]干路电流最大为3A，滑动变阻器R3的规格是“20Ω 1.5A”滑动变阻器的电阻最小为

滑动变阻器的范围为。
66．反射 音色 C 2700 1∶3 温度改为热量 200000 0.2
【详解】
（1）[1]抬头显示器通过前挡风玻璃将信息投射在驾驶员的正前方，挡风玻璃起到了平面镜成像的作用，所以这是光的反射现象。
[2]音色是区别不同发声体的依据，知道系统在模仿谁的声音，这是根据声音的音色进行判断的。
（2）[3]A．轮胎的钢圈可以将轮胎和地面摩擦产生的热量很好地传递出去，所以它是热的良导体，故A正确，A不符合题意；
B．倒车雷达原理通过声音的反射来判断车后障碍物的情况，与“声呐测距”相同，故B正确，B不符合题意；
C．U型座椅是在压力一定的情况下，通过增大受力面积来减小压强，故C错误，C符合题意；
D．弹簧和减振器被压缩时，形变程度增大，所以它的弹性势能增大，故D正确，D不符合题意。
故选C。
（3）[4]座椅处于低温档正常工作5min消耗的电能为

[5]当处于高温档时，R1单独工作，R1的阻值为

当处于低温档时，R1、R2串联，它们的总阻值为

R2的阻值为

R1、R2的阻值之比为

（4）[6]摩擦时，机械能转化为内能，产生的是热量，而不是温度。
[7]设每只轮胎的负荷F与轮胎气压p之间的关系式为
F=kp+b
将表中的其中两组数据代入可解得
k=16，b=1000
当轮胎发生标准形变、汽车静止且轮胎气压为250kPa时，每只轮胎的负荷为

地面受到的总压力为

则汽车对地面的压强为

（5）[8]由图知，当大弹簧被压缩0.2m时，压力与压缩距离之间的关系发生变化，所以，当两弹簧均处于自由状态时，它们上端点间的距离为
x=0.2m
[9]大弹簧的劲度系数为

两弹簧同时被压缩时，总劲度系数为

小弹簧的劲度系数为

小弹簧中的弹力F2与被压缩量之间的定量关系式可表示为

67． A 100Ω
【详解】
解：（1）[1]由题意可知，当P被释放，闭合S、S1时，电压力锅进入“加热”工作状态，此时加热盘R3消耗的电能

（2）[2]AB．电压力锅进入“保温”工作状态后，S1断开，灯L2亮起，由题干可知此时锅内温度达到80°C，而当温度低于60°C时，S2又自动闭合，但衔铁P始终是释放状态，故灯L1始终短路，不会亮；而灯L2由于S2的断开、闭合会间隙发光，故A错误，符合题意，B正确，不符合题意；
C．当锅内温度低于60°C时，衔铁P处于释放状态，S2自动闭合，则加热盘R3两端的电压等于额定电压，所以R3可以正常工作，故C正确，不符合题意；
D．当锅内温度达到80°C时，S2自动断开，此时R2、R3串联在一条支路上，根据串联电路电阻关系和可得通过R3的电流

即当锅内温度达到80°C时，通过R3的电流是小于0.002A的，故D正确，不符合题意。
故选A。
（3）[3]为控制电压力锅在“保压”工作状态时，锅内温度在110~115°C。因为R是热敏电阻，温度与锅内温度保持一致，当电磁铁线圈中的电流达到
I1=0.02A
温度为100°C时，R的阻值为1700Ω，温度每升高1°C，阻值减小80Ω。由题可知，当锅内温度为115°C时，R的电阻

当电磁铁线圈中的电流达到
I2=0.012A
锅内温度为110°C时，R的电阻


电磁铁、灯泡阻值忽略不计，因为处于保压状态，电压不变，根据有

即

解得

答：（1）电压力锅在“加热”工作状态时，加热盘R3消耗的电能为；
（2）A；
（3）为控制电压力锅在“保压”工作状态时，锅内温度在110~115°C，可调电阻R'接入电路的阻值为100Ω。
68．（1）110s（2）1.2×105J（3）2000J
【分析】
（1）利用s=vt求出匀速上升需要时间、水平匀速直线飞行时间，进而求出起飞到到达火场需要时间；
（2）求出悬停时电动机总功率（4个电动机），利用W=Pt求悬停时消耗电能；
（3）无人机上升过程的升力等于重力加上阻力，利用W=Fs求升力做的有用功，利用效率的公式求消耗的电能．
【详解】
（1）匀速上升需要的时间：，
水平匀速直线飞行的时间：，
无人机从起飞到火场上空，这一过程共耗时：t=t1+t2=10s+100s=110s；
（2）悬停时电动机总功率：P=50W×4=200W，
悬停时消耗电能：W=Pt=200W×10×60s=1.2×105J；
（3）无人机匀速上升过程的升力：F=G+f=mg+f=2kg×10N/kg+10N=30N，
做的有用功：W有用=Fh=30N×60m=1800J，
消耗的电能：．
69．(1)；(2)；(3)87.5%
【详解】
(1)由小型锅炉及其铭牌可知，锅炉最多可装55L的水，此时水的质量为

由水的吸热公式可知，水的温度由20℃升高到45℃的过程中水吸收的热量为

(2)开关S连接a处实现加热功能，此时电路只有R1，额定电压为220V，加热功率为5500W，即

则

(3)加热水的过程中，电开水器消耗的电能为

故电开水器的加热效率为

答：(1)水的温度由20℃升高到45℃的过程中水吸收的热量为；
(2)加热电阻R1的阻值为；
(3)此过程电开水器的热效率为87.5%。
70．(1)0.06 W；(2)20℃；(3)100 Ω
【详解】
解：(1)当电流为0.01A时，电路的总功率
P总=UI1=6V×0.01A=0.06 W
(2)电路的总电阻

此时热敏电阻的阻值
Rt=R总-R=600Ω-200Ω=400Ω
由图丙可知，此时对应的环境温度为20℃。
(3)由图丙可知，当环境温度为40℃时，热敏电阻的阻值Rt′=200Ω，为保证电流表安全，电路允许的最大电流为I大=0.02 A，电路中的最小总电阻


电阻箱允许接入电路的最小值
R小=R小总-Rt′=300Ω-200Ω=100Ω
答：(1)电路的总功率是0.06 W；
(2)此时环境温度是20 ℃；
(3)若环境温度为40℃，为保证电流表安全，电阻箱允许接入电路的最小值是100Ω。
71．（1）5.5A；（2）44Ω；（3）150J
【详解】
(1)由表格可知，热风加热时功率P=1210W，根据P=UI可得热风加热时电路中的总电流

(2)正常工作时，由表格可知，冷风功率为P2=110W，根据P=UI可得通过电风扇的电流

则通过电热管的电流为

根据可得电热管的电阻

(3)由(2)可知通过电动机的电流为0.5A，根据焦耳定律可得1min内电流通过电动机线圈产生的热量

答：(1)热风加热时电路中的总电流5.5A；
(2)正常工作时电热管的电阻为44Ω；
(3)1min内电流通过电动机线圈产生的热量150J。
72．（1）；（2）；
【详解】
解：（1）由乙图可知，当开关S闭合，S1断开时，电路中只有R1接入电路，此时电路处于保温档；当S、S1同时闭合，R1、R2并联接入电路，此时电路处于加热档。所以R2的功率

由公式可知，R2的阻值

（2）饮水机实际消耗的电能

饮水机的实际功率

答：（1）R2的阻值为1100Ω；
（2）饮水机实际消耗的电能为2.43×105J；饮水机的实际功率为405W。
73．（1）0.5A；（2）55Ω；（3）2.64105J
【详解】
解：（1）选择开关接，电吹风吹冷风，由功率得，通过电动机的电流

（2）选择开关接，电吹风吹热风，功率

电热丝的电功率

由得电热丝的电阻

（3）电阻丝产生的热量

答：（1）当电吹风吹冷风时，通过电动机的电流为0.5A；
（2）电热丝的电阻为55Ω；
（3）电阻丝产生的热量为2.64105J。
74．（1）1.25W；（2）7Ω；（3）见解析
【详解】
解：（1）灯泡正常发光时的电功率
PL=ULIL=2.5V×0.5A=1.25W
（2）灯泡正常发光时通过电路的电流是0.5A，滑动变阻器接入电路的阻值
=7Ω
（3）因为当灯泡正常发光时，滑动变阻器接入电路中的电阻不为零，所以不足是：再移动滑动变阻器的滑动片时，可能会使灯泡烧坏；改进的措施：串联一个保护电阻。
答：（1）灯泡正常发光时的电功率是1.25W；
（2）灯泡正常发光时滑动变阻器接入电路的阻值是7Ω；
（3）见解析。
75．（1）6V；（2）1W；（3）2~8Ω
【详解】
解：（1）断开开关S2，闭合开关S、S1，L和R1串联，电流表测电流，电压表测L电压，灯泡L正常发光，所以灯额定电压2V，R1电压为
U1=I1R1=0.5A×8Ω=4V
总电压
U=4V+2V=6V
（2）灯泡L的额定功率
PL=ULI1=2V×0.5A=1W
（3）断开开关S1，闭合开关S、S2，R2和R1串联，电流表测电流，电压表测R2电压，当电流为最大值0.6A时，R2接入电路的阻值最小，为

电压表示数为3V时，R2接入电路的阻值最大，R1电压
U1'=U-U3=6V-3V=3V
两电阻分压相同，此时R2电阻应该和R1相同，为8Ω，R2接入电路的阻值范围2~8Ω。
答：（1）电源电压6V；
（2）灯泡L的额定功率1W；
（3）R2接入电路的阻值范围2~8Ω。
76．（1）2A；（2）1100W；（3）0.99kW·h
【详解】
解：（1）两开关都闭合，为简单电路，只闭合S，为串联电路，电阻较大，根据，两开关都闭合为高温，只闭合S为保温，保温挡时电路中的电流

（2）R2阻值为

高温挡时的电功率

（3）此过程中消耗的电能是

答：（1）保温挡时电路中的电流2A；
（2）高温挡时的电功率1100W；
（3）此过程中消耗的电能是0.99kW·h。
77．（1）2.64×104J；（2）440Ω；（3）150s
【详解】
（1）保温箱内空气温度从10℃升高到32℃需要吸收的热量为

（2）当旋转开关同时接通2、3接线柱时，R1被短路，则有

电加热器电路中R2的阻值为

（3）当旋转开关同时接通3、4接线柱时，R2、R3并联在电源两端，电阻R3的功率为

高温功率为

根据公式可得，要完成（1）中的升温要求，至少霜要的加热时间为

答：（1）保温箱内空气温度从10℃升高到32℃需要吸收的热量为2.64×104J；
（2）电加热器电路中R2的阻值为440Ω；
（3）要完成（1）中的升温要求，至少需要的加热时间为150s。
78．（1）600Ω；400Ω；（2）0.28W；（3）12V；200Ω
【详解】
解：（1）根据题意知道，小华使用的是实验室中的恒流电源，由表一知道，32℃时电路的电流

此时热敏电阻两端的电压是
U热敏=14V-2V=12V
热敏电阻的阻值

当42℃时的热敏电阻的阻值

（2）由于使用的是实验室中的恒流电源，所以，电压最大时小华设计的电路消耗电功率的有最大值，且为
P最大=U最大I =14V×0.02A =0.28W
（3）由串联电路电压的关系知道，在小明设计的电路
①
代入数据得

解得定值电阻R2的阻值R2=200Ω，由①解得U=12V。
答：（1）热敏电阻分别在32℃和42℃时的阻值分别是600Ω和400Ω；
（2）小华设计的电路消耗电功率的最大值是0.28W；
（3）小明设计的电路中恒压电源的电压是12V和定值电阻R2的阻值是200Ω。
79．（1）1.08105Pa；（2）7.2106J；（3）5.76106J，80%
【详解】
解：（1）由受力分析可知，观光车静止在水平地面上，空载时对地面的压力为
F=G=mg=1080kg10N/kg=10800N
轮胎与地面的接触面积为
S=1000cm2=0.1m2
故空载时对地面的压强为

（2）由表中数据可知，电动机的额定功率为P=4000W，故电动机以额定功率工作0.5h，消耗的电能为
W=Pt=4000W0.53600s=7.2106J
（3）由题意可知，该过程中牵引力做功为
W牵=F牵s=320N18000m=5.76106J
故由（2）中可知，电能转化为机械能的效率为

答：（1）空载时对地面的压强是；
（2）消耗的电能为7.2106J；
（3）此过程中牵引力做的功为5.76106J，电能转化为机械能的效率为80%。
80．（1）3W；（2）20Ω；（3）100Ω
【详解】
解：（1）只闭合开关S2，当R1的滑片P移至最左端时，则电路为小灯泡的简单电路；此时，小灯泡恰好正常发光，则电源电压等于小灯泡的额定电压6V。小灯泡的额定功率为

（2）电阻R2两端电压为

通过电阻R2的电流

电阻R2的阻值

（3）只闭合S1，则R1、R2串联。当电压表示数为5V时，R1接入电路的阻值最大；此时，R2两端电压为

电路中电流为

R1接入电路的阻值为

答：（1）灯泡的额定功率为3W；
（2）电阻R2的阻值为20Ω；
（3）只闭合S1，当电路总功率最小时R1接入电路的阻值为100Ω。
81．（1）0.5A；（2）2Ω或8Ω
【详解】
解：（1）开关S断开时，R1与R2串联，R2两端的电压为2V，功率为1W，则通过R2的电流为
I=PU2=1W2V=0.5A
（2）设电源电压为U，当开关S断开时，根据串联电路总电压等于各分电压之和，有
U=0.5A×R1+2V……①
开关S闭合时，电路为R1的简单电路，电阻R1的功率为4.5W，根据P=U2R有
4.5W=U2R1……②
由①②解得
U=3VR1=2Ω， U=6VR1=8Ω
即R1的阻值可能为2Ω，也可能为8Ω。
答：（1）开关S断开时，通过R2的电流为0.5A；
（2）R1的阻值可能为2Ω，也可能为8Ω。
