第15章：电流和电路——2022年物理中考一轮复习（江苏地区专用）

这是一份第15章：电流和电路——2022年物理中考一轮复习（江苏地区专用），共21页。试卷主要包含了单选题，填空题，作图题，综合题等内容，欢迎下载使用。
第15章：电流和电路——2022年物理中考一轮复习

一、单选题
1．（2021·江苏建湖·一模）有甲、乙、丙三个带电的泡沫塑料小球，甲带正电．先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图）．则下列判断正确的是（　　）

A．乙带正电，丙带正电 B．乙带负电，丙带负电
C．乙带负电，丙带正电 D．乙带正电，丙带负电
2．（2021·江苏常州·一模）如图，用带电棒接触原来不带电的验电器的金属球，发现验电器的金属箔张开，下列判断正确的是（ ）

A．带电棒一定带正电 B．带电棒一定带负电
C．两片金属箔一定带异种电荷 D．两片金属箔一定带同种电荷
3．（2021·江苏·泰兴市实验初级中学模拟预测）如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是 （ ）

A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时,通过L1的电流变小
D．当开关S2断开时，电流表A2的示数变小

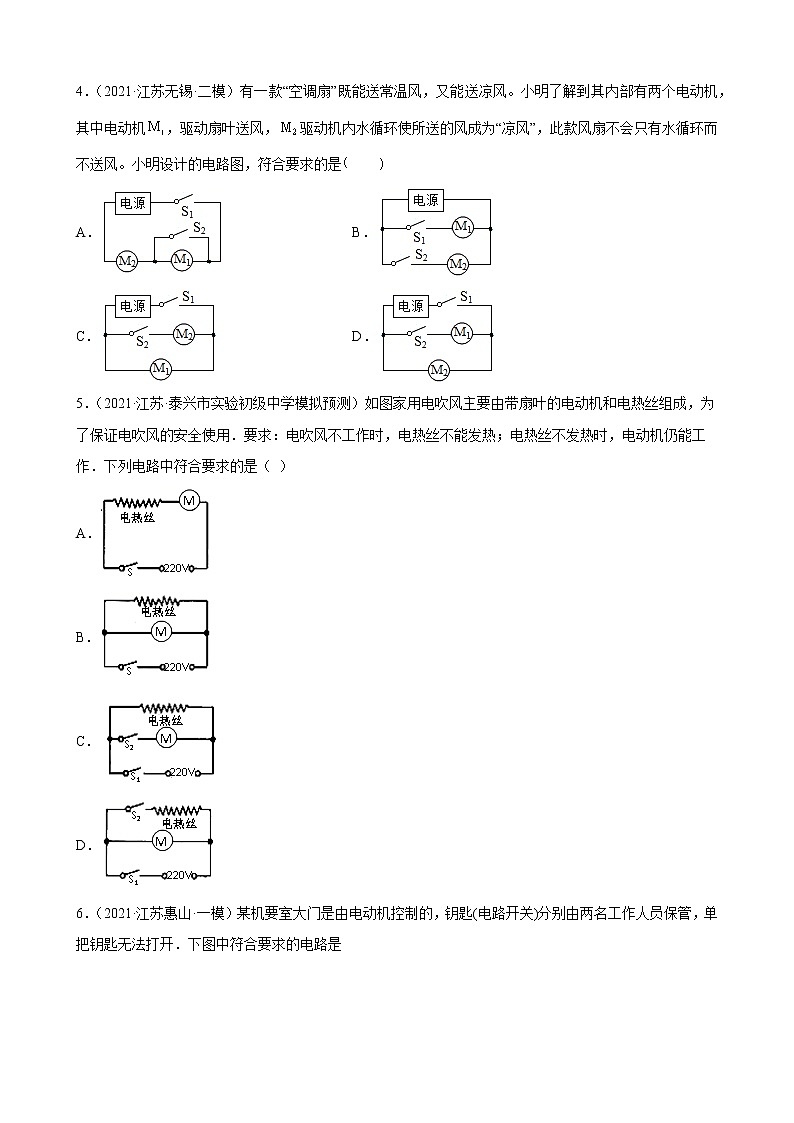

4．（2021·江苏无锡·二模）有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机，驱动扇叶送风，驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是　　
A． B．
C． D．
5．（2021·江苏·泰兴市实验初级中学模拟预测）如图家用电吹风主要由带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用．要求：电吹风不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是（ ）
A．
B．
C．
D．
6．（2021·江苏惠山·一模）某机要室大门是由电动机控制的，钥匙(电路开关)分别由两名工作人员保管，单把钥匙无法打开．下图中符合要求的电路是
A．B．C． D．
7．（2021·江苏·扬州中学教育集团树人学校一模）酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢!几只水果提供的电力足以点亮一排发光二极管．水果在这里扮演了“电源”的角色，对于这个电路说法错误的是
A．水果的作用是给电路提供电压
B．二极管发光把电能转化为光能
C．水果中储存的是电能
D．把水果串联起来可以提高电压
8．（2021·江苏·吴江盛泽中学一模）为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是 （ ）
A．B．C． D．
9．（2021·江苏·扬州市梅岭中学一模）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起．如图所示的电路图中符合这一情况的是

A．B．C． D．
10．（2021·江苏镇江·模拟预测）小明设计了一种停车位是否被占用的模拟提醒装置：用指示灯L发光的亮和暗分别表示车位被占用和未被占用，车位被占用时控制开关S闭合，下列能实现此功能的电路是　　
A． B． C． D．
11．（2021·江苏徐州·二模）如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S2．当杯体倒扣在主机上时， S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．下列电路图符合上述要求的是

A． B． C． D．
12．（2021·江苏·海安市海陵中学二模）某自动售货机，它可通过手机扫码（闭合S1）或通过投币（闭合S2），启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（　　）
A． B． C． D．
13．（2021·江苏宿迁·模拟预测）为了提高行车的安全性，有的汽车装有自感应日间行车灯，如图所示。当汽车启动时，如果白天光线较暗，光控开关S1自动闭合，日间行车灯L1，立即亮起，如果光线更暗，光控开关S2再用合，车前大灯L2也亮起，如图所示的电路图中符合这一情况的是（　　）

A． B．
C． D．
14．（2021·江苏·三模）如图所示的电路中，闭合开关时，下列说法正确的是 （　　）

A．两个灯泡串联 B．灯泡L2被短接
C．开关只能控制灯泡L1 D．电流表测的是灯泡L1的电流
15．（2021·江苏玄武·一模）以下估测的数据中符合生活实际的是（　　）
A．洗澡水的适宜温度约70℃
B．一本物理书对水平桌面的压强约为600Pa
C．初三学生正常的步行速度约5km/h
D．教室内一盏日光灯工作时的电流约为1A
16．（2021·江苏广陵·一模）家庭生活中，下列估测数据最接近实际的是（　　）
A．初中物理课本一张纸的厚度约1mm
B．人正常步行的速度约5m/s
C．洗热水澡时感觉舒适的水温约42℃
D．液晶电视机的工作电流约10A
17．（2021·江苏江苏·中考真题）如图所示是一位同学连接的电路。闭合开关后，下列对各元件状况的判断正确的是（　　）

A．灯L1不亮 B．灯L2不亮 C．电流表无示数 D．电池也被烧坏
18．（2021·江苏镇江·中考真题）甲是用毛皮摩擦过的橡胶棒，乙和丙是两个泡沫小球，甲和乙、乙和丙相互作用时的场景分别如图所示。由此可判断（　　）
[Failed to download image : https://img.xkw.com/dksih/QBM/2021/8/17/2788138480263168/2788697180086272/STEM/fb9f9edb-38b4-4cb0-85b7-e87ae95cad14.png]
A．甲带正电 B．乙带正电 C．乙不带电 D．丙带负电
19．（2021·江苏苏州·中考真题）某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少面减小，通过电铃的电流需要达到一定大小时电铃才能发声，下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（　　）
A． B．
C． D．
20．（2021·江苏常州·中考真题）毛皮与橡胶棒摩擦后，橡胶棒带电，这是因为摩擦使得（　　）
A．部分电子从毛皮转移到橡胶棒 B．部分电子从橡胶棒转移到毛皮
C．部分原子核从毛皮转移到橡胶棒 D．部分原子核从橡胶棒转移到毛皮
21．（2021·江苏镇江·中考真题）为防止因超载或电动车进人而造成电梯安全事故，镇江某小区在电梯内安装了管控系统：当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行。电梯超载时开关将断开，电动车进入时开关将断开。则符合上述要求的电路是（　　）
A． B．
C． D．
22．（2021·江苏常州·中考真题）青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。白天地铁驶过，不会出现这种情况。已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（　　）

A．B．C．D．
23．（2021·江苏江苏·中考真题）将两个不带电的轻质小球用绝缘细线悬挂在天花板上，给它们同时带上同种电荷后，两球分开，如图所示此现象不能说明（　　）

A．力的作用是相互的 B．同种电荷相互排斥
C．力能改变物体的运动状态 D．自然界中只存在两种电荷
24．（2021·江苏无锡·中考真题）关于“粒子和宇宙”的认识，下列说法中错误的是（　　）
A．太阳是宇宙的中心 B．带电体能吸引轻小物体
C．常见的物质是由大量分子组成的 D．电子的发现说明原子是可分的
25．（2021·江苏宿迁·中考真题）人类从未停止过对粒子与宇宙的探索，下列说法正确的是（　　）
A．原子是由质子和中子构成的
B．哥白尼提出了“地心说”
C．与丝绸摩擦过的玻璃棒带的是负电
D．墙内开花墙外香，说明分子在不停地运动
26．（2021·江苏江苏·中考真题）选用橡胶制作自行车轮胎时，下列物理属性不需要考虑的是（　　）
A．弹性 B．耐磨性 C．防滑性 D．导电性


二、填空题
27．（2021·江苏·吴江盛泽中学一模）如图所示为某科技馆里“有趣的静电小球”装置。在底面为浅凹面的圆盘中心有一半球体金属电极M，圆盘边缘为圆环形电极N。断电时，不带电的小球静止在M周围，通电时M、N分别带上正、负电荷。此时，小球因与M接触而带上_____电，由于M的排斥力和N的_____，小球从中心向边缘运动，当接触到圆盘边缘电极N时由于_____的转移而带上负电，在重力和电荷之间力的作用下，小球又回到圆盘中心。若干个小球如此往复运动，使形成了有趣的静电现象。

28．（2021·江苏·扬州中学教育集团树人学校一模）自疫情爆发以来，我国世界各国捐赠和出口口罩一百多亿只，彰显了中国的大国情怀和国际担当。口罩中间层熔喷布始终带有静电，则熔喷布属于______（填“导体”或“绝缘体”）。当不带电的病毒靠近熔喷布外表面时，会被熔喷布______（填“吸附”或“排斥”），使病毒不能通过熔喷布从而阻断病毒的传播。
29．（2021·江苏秦淮·二模）用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有_____的性质，如果用摩擦过的塑料棒接触验电器金属小球（如图所示），验电器的金属箔片张开，这是因为箔片带_____（同/异）种电荷相互排斥，摩擦起电的实质是_____在物质间转移．

30．（2021·江苏·扬州市江都区实验初级中学一模）华为手机拥有反向无线充电的技术，如图，将苹果手机置于华为手机上，就能给苹果手机充电。此时，华为手机相当于电路中的______，苹果手机相当于电路中的______。

31．（2021·江苏镇江·模拟预测）如图1所示，木块的长度为______cm；如图2所示，弹簧测力计的示数为______N；如图3所示，电流表的示数为______A。


三、作图题
32．（2021·江苏常州·中考真题）请在图中以笔画线添加一根导线，使灯L1与灯L2并联。


四、综合题
33．（2021·江苏·苏州新草桥中学二模）趋肤效应
当导体中有交流电通过时，导体内部的电流分布不均匀，电流集中在导体的“皮肤”部分，也就是说电流集中在导体外表的薄层，越靠近导体表面，电流密度越大（电流密度大小等于通过导体单位面积的电流大小），导体内部的电流较小，结果使导体的电阻增加，使它的损耗功率也增加，这一现象称为趋肤效应。且交流电频率越高，这种现象越明显，当交流电频率达到一定程度时，导体中央的电流几乎为零；而导体中通过直流电时没有这种现象。

(1)电流密度的定义方法和下列选项中_____________物理量的定义方法不同；
A．功 B．功率 C．热值 D．比热容
(2)趋肤效应使得导体的电阻随着交流电的频率增加而增大，相当于改变了导体的__________（横截面积/长度）；
(3)如图甲所示装置，两支在底部中央打有小孔的圆形铁筒；两根与筒高度相同，横截面较小的铁质圆杆，可固定在铁筒内底部：固定支架用于固定铁筒及铁杆；两个插头连接电源；两个完全相同的小灯泡连接方式如图乙所示；
a．固定支架两个插头应选用___________材料制作；（选填“导体”或“绝缘体”）
b．当插头接交流电源时，两个灯泡的亮度关系是：________。（选填“一样亮”、“A比B亮”或“B比A亮”）

参考答案
1．D
【详解】
甲、乙、丙三个带电的泡沫塑料小球，甲带正电．由图知甲乙相互排斥，说明甲乙是同种电荷，所以乙带正电；由图知乙丙相互吸引，说明乙丙带异种电荷，所以丙带负电，故D正确．
【点睛】
（1）电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引；（2）从A带正电开始依次判断其它物体的带电情况．

2．D
【详解】
用带电棒接触原来不带电的验电器的金属球，带电体上的电荷传递到金属箔上，是两个金属箔带有同种电荷，根据同种电荷相互排斥原理，因此金属箔张开，故D符合题意．

3．D
【详解】
A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；
B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；
C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；
D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．
故选D．

4．C
【详解】
A．开关闭合，电动机和串联同时工作；、都闭合，电动机被短路不能工作，故A不合题意；
B．开关闭合，电动机工作，驱动扇叶送风；闭合，电动机工作驱动机内水循环，水循环和送风互不影响，故B不合题意；
C．开关闭合，电动机工作，驱动扇叶送风；再闭合开关，电动机工作，驱动机内水循环，使所送的风成为“凉风”；若断开，无论是否闭合，电动机都不能工作，故C符合题意；
D．闭合开关，电动机工作，驱动机内水循环；再闭合开关，电动机工作，驱动扇叶送风，故D不合题意。
故选C。
5．D
【详解】
试题分析：串联电路中各用电器同时工作，因此电动机和电热丝为并联电路；又因为电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作，因此电路中有总开关控制，电热也有相应的开关控制．A、电热丝和电动机串联，电动机不能够独立工作．不符合题意；B、电动机和电热丝并联连接，电路中只有一个总开关控制，开关闭合，电热丝和电动机同时工作，电动机无法独立工作．不符合题意；C、电动机和电热丝并联连接，S1控制整个电路，S2控制电动机；S1闭合，S2断开，只有电热丝工作，而电动机不工作．不符合题意；D、电动机和电热丝并联连接，S1控制整个电路，S2控制电热丝；S1闭合，S2断开，只有电动机工作，电热丝不工作；S1闭合，S2闭合，电动机和电热丝同时工作；S1断开，电动机和电热丝都不工作．符合题意．故选D．
考点：电路图设计．

6．A
【详解】
由题意可知，机要室大门有两把钥匙，只有两把钥匙同时开启时，大门才能打开，大门由电动机控制，钥匙实质就是电路中的开关，即两个开关同时闭合时，电路才接通，才能使电动机工作，只闭合其中一个开关，电动机是不工作的，电路没有接通．开关之间不能独立工作，是串联关系．
A．两钥匙是串联的，只有都闭合时，电路才接通，只闭合一个，是断路，符合题意；
B．开关是并联的，只闭合一个开关，电路就接通，电动机就工作了，不符合要求；
C．只闭合钥匙1这个开关，电路就接通了，两开关都闭合，就短路了，不符合要求；
D．只能用钥匙1来控制电动机工作，钥匙2只要闭合，电路就短路，不符合要求．

7．C
【详解】
因为电源是为电路提供电压的装置；所以水果发电时，水果是为用电器即发光二极管提供了电压的电源，故A正确；发光二极管工作时主要是将电能转化为光能，故B正确；水果电池储存的是化学能，对外供电的过程中，是将化学能转化为电能，故C错误；当将多个水果电池串联起来时，得到的电压是每个电池的电压之和，所以，可以提高电压，故D正确，故选C．
8．B
【详解】
当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．说明当开关S2闭合后把灯泡短路了，另外此电路还需要一个保护电阻，所以选B．
9．D
【详解】
A．由电路图可知,只闭合S1时，两灯泡均不亮，故A不符合题意；
B．由电路图可知,只闭合S1时,两灯泡都亮,再闭合S2时,L1不亮，故B不符合题意；
C．由电路图可知,只闭合S1时,车前大灯L2亮,再闭合S2时,日间行车灯L1亮，故C不符合题意；
D．由电路图可知,只闭合S1时,日间行车灯L1亮,再闭合S2时,车前大灯L2亮，故D符合题意．
10．A
【详解】
由题知，车位被占用时控制开关S闭合，此时指示灯L发光较亮；车位未被占用时开关S断开，指示灯L发光较暗．
A．由图知，当开关S闭合时，此时R被短路，只有L接入电路，L两端的电压为电源电压，指示灯发光较亮；开关S断开时，L与R串联，总电阻较大，电流较小，指示灯发光较暗，故A符合题意；
B．由图知，当开关S闭合时，此时L被短路，指示灯不会发光，故B不符合题意；
C．由图知，当开关S闭合时，此时L与R串联，此时灯的亮度较暗；开关S断开时，灯泡不发光；故C不符合题意；
D．由图知，L与R并联，当开关S闭合或断开，L始终接入电路中，L两端的电压始终为电源电压，则灯泡发光的亮度不变，故D不符合题意．
故选A．
【点睛】
注意熟练应用串、并联电路的电压和电流特点，都是电路的最基本规律，是分析电路的基础，一定要熟练掌握．
11．C
【详解】
A．图中，开关S2闭合时，电动机被短路掉，不能工作，故A错；
B．图中只要开关S2闭合，电动机就会工作，故B错；
C．图中只有当两个开关都闭合时，电动机才能正常工作，故C正确；
D．图中只要开关S2闭合，电动机就会工作，故D错；
12．C
【详解】
由题意可知，通过手机扫码使开关S1闭合或通过投币使开关S2闭合都能启动电动机完成自动售货，由并联电路中各支路独立工作、互不影响可知，开关S1和开关S2应并联共同控制电动机；由题知，在光线较暗时光控开关S3自动闭合，接通灯泡照明，则灯泡与电动机并联能独立工作，且只由光控开关S3控制，综上结合选项可知，只有C图符合题意。
故选C。
13．B
【详解】
如果白天光线较暗，光控开关S1自动闭合，日间行车灯L1，立即亮起，如果光线更暗，光控开关S2再用合，车前大灯L2也亮起，说明灯L1与灯L2独立工作，互不干扰，故两灯为并联，且开关S2控制灯L2，故B选项符合题意。
故选B。
14．D
【详解】
AB．由图可知，两灯泡并列连接，因此两个灯泡并联，故AB错误；
C．开关在干路上，所以开关控制整个电路，故C错误；
D．电流表A串联在L1支路上，测通过灯泡L1的电流，故D正确。
故D。
15．C
【详解】
A．人的正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，不可能达到70℃。故A不符合题意；
B．物理书重约2.5N，平放时与水平桌面的接触面积约
400cm2=0.04m2
对水平桌面的压强大约
=62.5Pa
故B不符合题意；
C．初三学生正常步行的速度在
1.4m/s=1.4×3.6km/h≈5km/h
左右。故C符合题意；
D．教室中一盏日光灯正常工作的电流在0.2A左右。故D不符合题意。
故选C。
16．C
【详解】
A．初中物理课本一张纸的厚度约70um，故A不符合题意；
B．人正常步行的速度约1.2m/s，故B不符合题意；
C．人体温约36℃~37℃，洗热水澡时感觉舒适的水温约42℃，故C符合题意；
D．液晶电视机的工作电流约1A，故D不符合题意。
故选C。
17．A
【详解】
由图中电路可知，电流表于L1并联，再与L2串联，因电流表内阻内很小，相当于一根导线，故L1被短路，电流表测通过L2的电流。所以，闭合开关后，L1不亮，L2亮，电流表测通过L2的电流，有示数，电池不会被烧坏。
故选A。
18．B
【详解】
用毛皮摩擦过的橡胶棒带负电，甲带负电，乙丙相互排斥，带同种电荷，甲乙相互吸引，乙一定带正电，则丙也带正电，故ACD不符合题意，B符合题意。
故选B。
19．D
【详解】
A．R的阻值随管内液体的减少而减小，当输液管内液体越少，电流表的示数会增大，故A不符合题意；
B．R阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测电铃两端电压，示数会增大，故B不符合题意；
C．R与电铃并联，R值随管内液体的减少而减小时，对电铃不影响，电流表示数为干路电流，示数增大，故C不符合题意；
D．R阻值随管内液体的减少而减小，当输液管内液体越少，电流会越大，电铃发声，电压表测R两端电压，串联分压，其示数会减小，故D符合题意。
故选D。
20．A
【详解】
毛皮跟橡胶棒摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮因失去电子带正电，部分电子从毛皮转移到橡胶棒，故BCD不符合题意，A符合题意。
故选A。
21．A
【详解】
当检测到电梯超载，或监控到电动车进入电梯时，电机不工作使电梯停止运行，说明两开关串联，两个都闭合才能工作，故BCD不符合题意，A符合题意。
故选A。
22．C
【详解】
由题，灯只能在夜间有声才能亮，所以两个开光应该串联，因为坏的灯泡不影响其他灯泡，所以灯泡并联，故ABD不符合题意，C符合题意。
故选C。
23．D
【详解】
A．两个小球互相分开，是由于左边小球对右边小球有力的作用，反过来，右边小球对左边小球也有力的作用，故A不符合题意；
B．悬挂着的小球带上同种电荷而分开，这说明同种电荷相互排斥，故B不符合题意；
C．小球不带电时是竖直悬挂的，而带上电后，会张开一定角度，这说明力改变了小球的运动状态，故C不符合题意；
D．两个小球带上的是同一种电荷，不能说明自然界只存在两种电荷，故D符合题意。
故选D。
24．A
【详解】
A．太阳是太阳系的中心，不是宇宙的中心，故A错误，符合题意；
B．带电体具有吸引轻小物体的性质，故B正确，不符合题意；
C．物质是由大量的分子、原子组成的，故C正确，不符合题意；
D．原子是由原子核和核外的电子组成的，电子的发现说明了原子是可以再分的，故D正确，不符合题意。
故选A。
25．D
【详解】
A．原子是由带正电的原子核和带负电的核外电子构成的，故A错误；
B．哥白尼提出了“日心说”，“地心说”是由托勒密提出的，故B错误；
C．规定与丝绸摩擦过的玻璃棒带正电，与毛皮摩擦过的橡胶棒带负电，故C错误；
D．墙内开花墙外香，是因为花香分子在做不停地无规则运动导致的扩散现象，故D正确。
故选D。
26．D
【详解】
A．为骑行舒适，自行车的轮胎要具有良好的弹性，故A不符合题意；
B．为经久耐用，轮胎材料要具有良好的耐磨性，故B不符合题意；
C．为骑行安全，轮胎要有较好的防滑性，故C不符合题意；
D．骑行过程中，轮胎不需要导电，所以材料不需要导电性，故D符合题意。
故选D。
27．正 吸引力 电子
【详解】
[1]通电时M带正电荷，此时不带电的小球因与M接触而带上同种电荷，即正电。
[2][3]通电时N带负电荷，根据同种电荷相斥、异种电荷相吸，由于M的排斥力和N的吸引力，小球从中心向边缘运动，当接触到圆盘边缘电极N时由于电子的转移，原先的正电荷被中和后再带上负电，在重力和电荷之间力的作用下，小球又回到圆盘中心。
28．绝缘体 吸附
【详解】
[1]容易导电的物体叫导体，不容易导电的物体叫绝缘体；带电体能吸引不带电的轻小物体；熔喷布始终带有静电，不易导电，因此是绝缘体。
[2]由于带电体能够吸引不带电的轻小物体，所以当不带电的病毒靠近熔喷布外表面时，会被熔喷布吸附，使病毒不能通过熔喷布从而阻断病毒的传播。
29．吸引轻小物体 同 电子
【分析】
（1）毛衣摩擦过的塑料棒带了电荷，而带电体具有吸引轻小物体的性质．
（2）根据验电器的金属箔片是否张开角度来确定物体是否带电．其之所以张开角度，就是由于两个箔片带了同种电荷，同种电荷相互排斥的造成的．
（3）摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷．
【详解】
用塑料棒摩擦毛衣，塑料棒能够吸引纸屑，是因为塑料棒由于摩擦而带了电，且带电体有吸引轻小物体的性质；
如果用摩擦过的塑料棒接触验电器金属小球(如图所示)，验电器的金属箔片张开，这是因为箔片带同种电荷相互排斥；
摩擦起电的实质是不同材料的物体相互摩擦时，由于不同物质束缚电子的能力不变，所以外层电子发生转移而带电，即实质是电子在物体间转移．
【点睛】
牢记带电体吸引轻小物体的性质以及电荷间的相互作用规律，另外要理解摩擦起电的实质是电子的转移，当两个物体互相摩擦时，因为不同物体的原子核束缚核外电子的本领不同，所以其中必定有一个物体失去一些电子，另一个物体得到一些电子．
30．电源 用电器
【详解】
[1]华为手机是提供电能的装置，相当于电路中的电源。
[2]苹果手机是消耗电能的装置，相当于电路中的用电器。
31．2.25 1.2 0.3
【详解】
[1]木块左边在3.00cm处，右边在5.25cm处，所以长度为

[2]弹簧测力计分度值0.2N，示数为1.2N。
[3]电流表选小量程，分度值0.02A，示数为0.3A。
32．
【详解】
由题意可知，灯泡L1和L2并联，即L1和L2并列连接，有两条电流路径，由图可知，只需要将L1右端接线柱与电源负极相连即可，如图所示：

33．A 横截面积 绝缘体 B比A亮
【详解】
(1)[1]电流密度大小等于通过导体单位面积的电流大小；功率是指物体在单位时间内所做的功的多少；热值表示单位质量（或体积）的燃料完全燃烧时所放出的热量；一定质量的物质在温度升高时，所吸收的热量与该物质的质量和升高的温度乘积之比称作这种物质的比热容；功的大小等于力与物体在力的方向上通过的距离的乘积，定义方法不同，故A符合题意。
(2)[2]趋肤效应使得导体的电阻随着交流电的频率增加而增大，而电流密度大小等于通过导体单位面积的电流大小，故相当于改变了导体的横截面积。
(3)[3][4]固定支架连接两个插头，应选用绝缘体材料制作；当插头接交流电源时，由趋肤效应导体内部的电流较小、导体的电阻增加可知，B灯泡比A灯泡亮。
