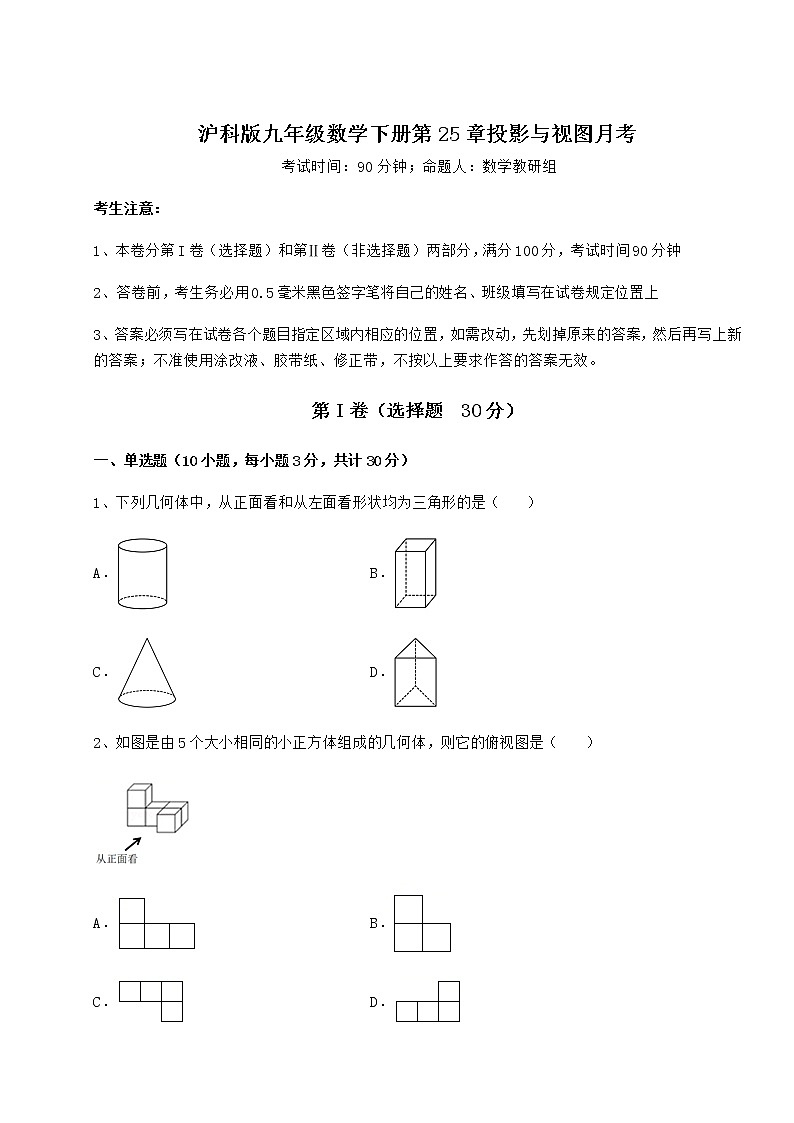

沪科版九年级数学下册第25章投影与视图月考 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、下列几何体中，从正面看和从左面看形状均为三角形的是（　　）A． B．C． D．2、如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是（　　）A． B．C． D．3、分别从正面、左面和上面三个方向看下面哪个几何体，能得到右图所示的平面图形（      ）A． B． C． D．4、如图是由4个相同的小长方体组成的立体图形和它的主视图，则它的俯视图为（　　）A． B．C． D．5、下列几何体中，俯视图为三角形的是（    ）A． B． C． D．6、某几何体从三个方向看到的平面图形都相同，这个几何体可以是（    ）A． B．C． D．7、如图是由几个小立方体所搭成的几何体从上面看到的平面图形，小正方形中的数字表示在该位置小立方体的个数，则这个几何体从正面看到的平面图形为（    ）A．  B． C．  D．8、下列四个几何体中，主视图与俯视图不同的几何体是（    ）A． B．C． D．9、由6个大小相同的正方体搭成的几何体如图所示，则它的三种视图中，面积一样的是（    ）A．主视图与俯视图 B．主视图与左视图C．俯视图与左视图 D．主视图、左视图和俯视图10、在平行投影下，矩形的投影不可能是（    ）A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如图是由6个大小相同的小正方体拼成的几何体，若去掉最左面的小正方体，则视图不发生改变的是________（填主视图、左视图或俯视图）2、用一些完全相同的正方体木块搭几何体，从其正面和上面看到的形状图如图所示，则搭成这个几何体所用正方体木块的个数最少为__________．3、根据三视图，这个几何体的侧面积是 ___．4、如图，用小木块搭一个几何体，它的主视图和俯视图如图所示．问：最少需要_________个小正方体木块，最多需要_________个小正方体木块．5、长方体的长为，宽为，高为，点离点，一只蚂蚁如果要沿着长方体的表面从点爬到点去吃一滴蜜糖，需要爬行的最短距离是_________．三、解答题（5小题，每小题10分，共计50分）1、如图所示是由6个大小相同的小立方体搭成的几何体．，请你画出它的主视图与左视图．2、根据要求回答以下视图问题：（1）如图①，它是由5个小正方体摆成的一个几何体，将正方体①移走后，新几何体与原几何体相比，     视图没有发生变化；（2）如图②，请你在网格纸中画出该几何体的主视图（请用斜线阴影表示）；（3）如图③，它是由几个小正方体组成的几何体的俯视图，小正方形上的数字表示该位置上的正方体的个数，请在网格纸中画出该几何体的左视图（请用斜线阴影表示）．3、分别画出图中几何体的主视图、左视图、俯视图．4、图中是由几个小立方块搭成的几何体的从上面看的形状图，小正方形中的数字表示在该位置的小立方块的个数，请画出这个几何体的从正面看和从左面看的形状图．5、如图是由4块小立方块所搭成的几何体从上面看到的图形，小正方形中的数字表示该位置小立方块的个数，请画出它的左视图和主视图． -参考答案-一、单选题1、C【分析】根据几何体的三视图解答．【详解】解：圆柱从正面看是长方形，故A选项不符合题意；四棱柱从正面看是长方形，故B选项不符合题意；圆锥从正面看是三角形，从左面看是三角形，故C选项符合题意；三棱柱从正面看是长方形，故D选项不符合题意；故选：C．【点睛】此题考查简单几何体的三视图，正确掌握各几何体的三视图及视角的位置是解题的关键．2、C【分析】根据几何体的结构特征及俯视图可直接进行排除选项．【详解】解：如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是；故选C．【点睛】本题主要考查从不同方向看几何体，熟练掌握几何体的特征是解题的关键．3、D【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是三角形可判断出此几何体为三棱柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个三角形，∴此几何体为三棱柱．故选：D．【点睛】本题主要考查了由三视图判断几何体，解题的关键是熟练掌握由主视图和左视图可得几何体是柱体，锥体还是球体，由俯视图可确定几何体的具体形状．4、C【分析】先根据主视图可得出观察这个立体图形的正面，再根据俯视图的定义（从上面观察物体所得到的图形叫做俯视图）即可得．【详解】解：由题意得：观察这个立体图形的正面如下：则它的俯视图为故选：C．【点睛】本题考查了三视图，掌握理解俯视图的定义是解题关键．5、D【分析】从正面、上面和左面三个不同的方向看一个物体，并描绘出所看到的三个图形，即几何体的三视图．【详解】从上方朝下看只有D选项为三角形．故选：D．【点睛】本题考查了简单几何体的三视图，三视图是从正面、左面、上面以平行视线观察物体所得的图形．从视图反过来考虑几何体时，它有多种可能性．例如，正方体的主视图是一个正方形，但主视图是正方形的几何体有很多，如三棱柱、长方体、圆柱等．因此在学习时应结合实物，亲自变换角度去观察，才能提高空间想象能力．6、C【分析】根据三视图判断即可；【详解】的左视图、主视图是三角形，俯视图是圆，故A不符合题意；的左视图、主视图是长方形，俯视图是三角形，故B不符合题意；的主视图、左视图、俯视图都是正方形，故C符合题意；的左视图、主视图是长方形，俯视图是圆，故D不符合题意；故选C．【点睛】本题主要考查了几何体三视图的判断，准确分析是解题的关键．7、B【分析】几何体从上面看到的每个数字是该位置小立方体的个数，可得从正面看共有3列，2层，从左往右的每列的小立方体的个数为1，2，1，从上往下的每层的小立方体的个数为1，3，即可求解【详解】解：几何体从上面看到的每个数字是该位置小立方体的个数，可得从正面看共有3列，2层，从左往右每列的小立方体的个数为1，2，1，从上往下每层的小立方体的个数为1，3，所以这个几何体从正面看到的平面图形为故选：B【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）从正面看：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）从侧面看：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）从上面看：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．8、C【分析】正方体的主视图与俯视图都是正方形，圆柱横着放置时，主视图与俯视图都是长方形，球体的主视图与俯视图都是圆形，只有圆锥的主视图与俯视图不同．【详解】解：A、正方体的主视图与俯视图都是正方形，选项不符合题意；B、圆柱横着放置时，主视图与俯视图都是长方形，选项不符合题意；C、圆锥的主视图与俯视图分别为圆形、三角形，故符合题意；D、球体的主视图与俯视图都是圆形，故不符合题意．故选：C．【点睛】本题考查了简单的几何体的三视图，从不同方向看物体的形状所得到的图形可能不同．9、B【分析】根据简单几何体的三视图解答即可．【详解】解：该几何体的三视图如图所示：，  ，由三视图可知，面积一样的是主视图与左视图，故选：B．【点睛】本题考查简单几何体的三视图，熟知三视图的特点是解答的关键．10、A【分析】根据平行投影得出矩形的投影图形解答即可．【详解】在平行投影下，矩形的投影图形可能是线段、矩形、平行四边形，不可能是直角梯形，故选A．【点睛】本题考查了平行投影，关键是根据平行投影得出矩形的投影图形．二、填空题1、左视图【分析】画出原立体图形的三视图，与去掉小正方体的立体图形与三视图，对比即可得出答案．【详解】解：未去掉小正方形的立体图形的三视图为：，去掉最左面的小正方体后立体图形变为：其三视图，发现其主视图与俯视图都发生改变，只有左视图不发生改变．故答案为：左视图．【点睛】本题考查简单组合体的三视图，减少一个小正方体的组合体的三视图的变化，掌握简单组合体的三视图是解题关键．2、7【分析】由主视图和左视图确定左视图的形状，再判断最少的正方体的个数即可．【详解】解：由题中所给出的主视图知物体共3列，且最高两层的有2列，一层的有一列；由俯视图知共5列，所以小正方体的个数最少的几何体为：2+2+1+1+1=7个．故答案为：7．【点睛】考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．3、200π【分析】根据三视图确定几何体为圆柱，侧面积为2πrh，结合主视图确定h，结合俯视图确定底面圆的直径，计算即可．【详解】∵，∴几何体为圆柱，且圆柱的高为h=20，底面圆的直径为10，∴侧面积为2πrh=10×20×π=200π．故答案为：200π．【点睛】本题考查了几何体的三视图，结合体侧面积计算，熟练掌握常见几何体的三视图及其侧面积计算公式是解题的关键．4、10    16    【分析】综合三视图，这个几何体中底层最多有3+3+1=7个小正方体，最少也有7个小正方体，第二层最多有2×3=6个小正方体，最少有2个小正方体，第三层最多有3个小正方体，最少有1个小正方体，因此这个几何体最少需要7+2+1=10个小正方体，最多需要7+6+3=16个小正方体木块．【详解】解：综合三视图的知识，该几何体底面最多有7个小正方形，最少也是7个小正方形，第二层最多有6个小正方形，最少有2个，而第三层最多有3个小正方形，最少有1个，故这个几何体最少有10个小正方形，最多有16个，故答案为：10，16．【点睛】本题要根据最多和最少两种情况分别进行讨论，然后根据“俯视图打地基，正视图疯狂盖，左视图拆违章”得出结果．5、25cm【分析】要求蚂蚁爬行的最短距离，需将长方体的侧面展开，进而根据“两点之间线段最短”得出结果．【详解】解：只要将长方体的右侧表面剪开与前面这个侧面所在的平面形成一个长方形，如图1：∵长方体的宽为10，高为20，点B与点C的距离是5，∴BD=CD+BC=10+5=15，AD=20，在直角三角形ABD中，根据勾股定理得：AB==25；只要把长方体的右侧表面剪开与上面这个侧面所在的平面形成一个长方形，如图2：∵长方体的宽为10，高为20，点B离点C的距离是5，∴BD=CD+BC=20+5=25，AD=10，在直角三角形ABD中，根据勾股定理得：AB=；只要把长方体的上表面剪开与后面这个侧面所在的平面形成一个长方形，如图3：∵长方体的宽为10，高为20，点B离点C的距离是5，∴AC=CD+AD=20+10=30，在直角三角形ABC中，根据勾股定理得：AB=；∵∴蚂蚁爬行的最短距离是25cm，故答案为：25cm．【点睛】此题考查了轴对称-最短路线问题，本题是一道趣味题，将长方体展开，根据两点之间线段最短，运用勾股定理解答即可，正确掌握勾股定理及长方体的不同展开方式是解题的关键．三、解答题1、主视图与左视图见详解．【分析】根据图示确定几何体的三视图即可得到答案，从正面看有三层，从上往下个数分别为1，1，3个，从左边看由2列，从左往右分别为3,1个小正方形，据此作出主视图和左视图即可．【详解】解：由几何体可知，该几何体的主视图和左视图依次为：【点睛】本题考查了简单几何体的三视图，掌握三视图的视图方位及画法是解题的关键．2、（1）主（2）见解析（3）见解析【分析】（1）根据移开后的主视图和没有移开时的主视图一致即可求解；（2）根据题意画出主视图即可；（3）根据从左边起各列的小正方形数分别为2,3,1，画出左视图即可．（1）将正方体①移走后，新几何体与原几何体相比主视图没有变化，如图，故答案为：主（2）图②的主视图如图，（3）图③的左视图如图，【点睛】本题考查了画三视图，根据立体图形得出三视图是解题的关键．3、见解析【分析】利用三视图的画法从不同的角度画出图形得出即可．【详解】解：如图，【点睛】本题主要考查了简单组合体的三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．4、见解析【分析】根据立体图形的三视图特点解答．【详解】解：从正面看，从左面看．【点睛】此题考查立体图形的三视图，正确理解三视图所看的角度及小正方体的位置是解题的关键．5、见解析【分析】根据已知图形得出实际摆放，进而利用从正面和左面观察得出图形即可．【详解】解：如图所示：【点睛】本题主要考查了画三视图，解题的关键件是根据已知正确得出图形的三视图．
