初中数学沪科版九年级下册第25章 投影与视图综合与测试课堂检测

这是一份初中数学沪科版九年级下册第25章 投影与视图综合与测试课堂检测，共19页。

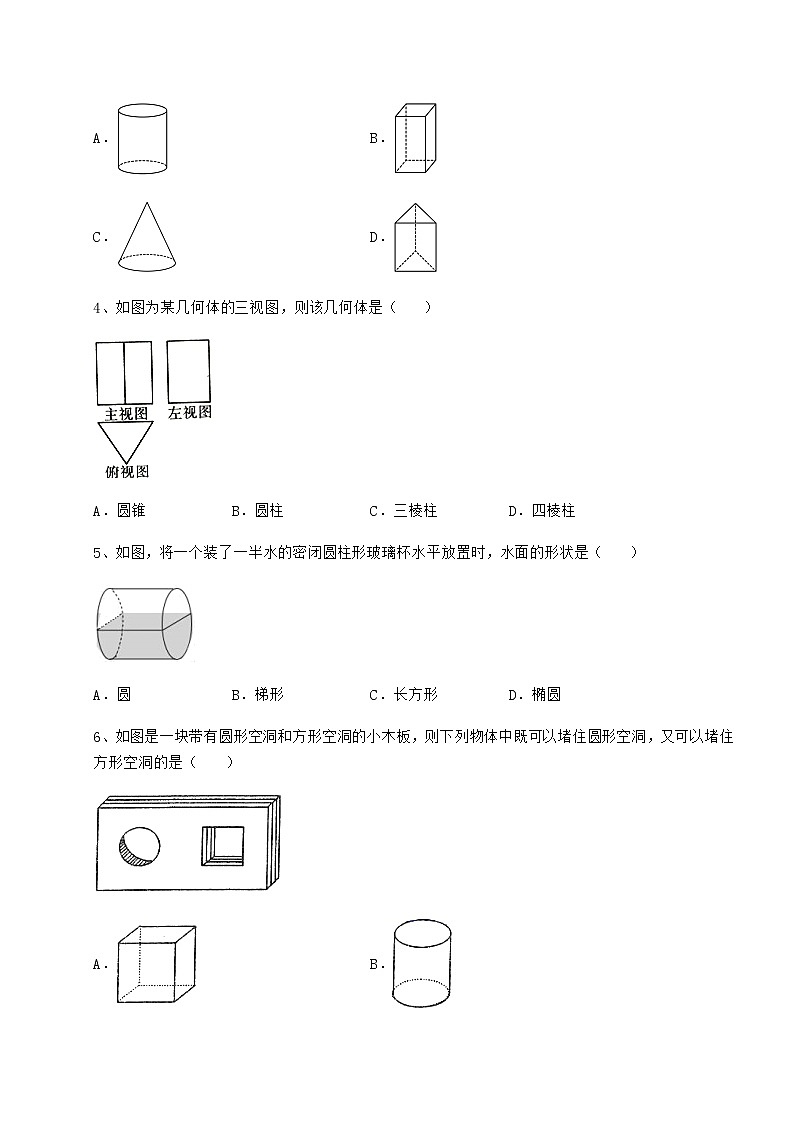

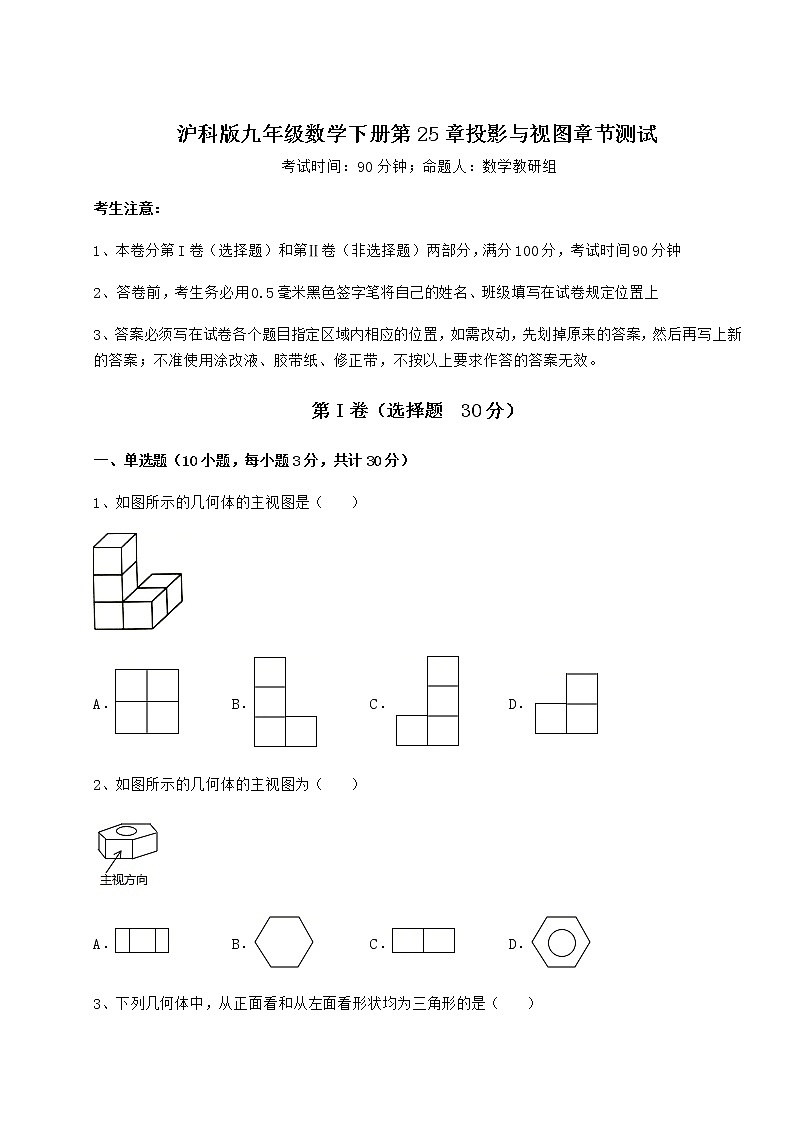

沪科版九年级数学下册第25章投影与视图章节测试 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的几何体的主视图是（　　）A． B． C． D．2、如图所示的几何体的主视图为（    ）A． B． C． D．3、下列几何体中，从正面看和从左面看形状均为三角形的是（　　）A． B．C． D．4、如图为某几何体的三视图，则该几何体是（    ）A．圆锥 B．圆柱 C．三棱柱 D．四棱柱5、如图，将一个装了一半水的密闭圆柱形玻璃杯水平放置时，水面的形状是（    ）A．圆 B．梯形 C．长方形 D．椭圆6、如图是一块带有圆形空洞和方形空洞的小木板，则下列物体中既可以堵住圆形空洞，又可以堵住方形空洞的是（　　）A． B．C． D．7、一个几何体是由若干个相同的立方体组成，其主视图和左视图如图所示，则组成这个几何体的立方体个数不可能的是（    ）A．15个 B．13个 C．11个 D．5个8、如图是由4个相同的正方体组成的立体图形，它的左视图是（    ）A． B． C． D．9、下列几何体中，有一个几何体的主视图与俯视图的形状不一样，这个几何体是（　　）A． B．C． D．10、一个几何体的三视图如图所示，这个几何体是（　　）A．圆柱 B．棱柱 C．圆锥 D．球第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、将7个棱长为1的小立方体摆成如图所示几何体，该几何体的俯视图的面积为_____．2、用棱长为1cm的小正方体，搭成如图所示的几何体，则它的表面积为_____cm2．3、一个几何体由一些完全相同的小立方块搭成，从正面和从上面看到的这个几何体的形状图如下，那么搭成这样一个几何体，最少需要a个这样的小立方块，最多需要b个这样的小立方块，则a-b＝  _______．4、下图是由若干个相同的小正方体组合而成的一个几何体的三视图，则组成这个几何体的小正方体个数是_________．5、一空间几何体的三视图如图所示，则这个几何体的表面积是________．三、解答题（5小题，每小题10分，共计50分）1、如图，一个正方体由27个大小相同的小立方块搭成，现从中取走若干个小立方块，得到一个新的几何体．若新几何体与原正方体的表面积相等，问最多可以取走几个小立方块．2、（1）已知图1是由大小相同的小立方块搭成的几何体，请在图2的方格中分别画出从左面和从上面看到的该几何体的形状图（请依照从正面看的范例画图）； （2）若要用大小相同的小立方块搭一个几何体，使得它从左面和从上面看到的形状图与你在图2方格中所画的形状图相同，则搭这样的一个几何体至少需要　 　个小立方块．3、如图，这个几何体是由若干个棱长为1cm的小正方体搭成的．（1）请画出从正面、左面、上面看到的几何体的形状图．（2）求出从正面、左面、上面看到的几何体的表面积之和是多少．4、（1）请在网格中画出如图所示的几何体的主视图、左视图、俯视图；（2）已知每个小正方体的棱长为1，求该几何体的表面积．5、马路边上有一棵树AB，树底A距离护路坡CD的底端D有3米，斜坡CD的坡角为60度，小明发现，下午2点时太阳光下该树的影子恰好为AD，同时刻1米长的竹竿影长为0.5米，下午4点时又发现该树的部分影子落在斜坡CD上的DE处，且，如图所示．（1）树AB的高度是________米；（2）求DE的长． -参考答案-一、单选题1、B【分析】根据主视图即从物体的正面观察进而得出答案．【详解】解：从正面看第一层是两个小正方形，第二层左边一个小正方形，第三层左边一个小正方形，故选：【点睛】本题主要考查了简单组合体的三视图，正确把握观察角度是解题关键．2、A【分析】根据主视图是从物体的正面看得到的视图即可求解．【详解】解：主视图如下故选：A．【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提．3、C【分析】根据几何体的三视图解答．【详解】解：圆柱从正面看是长方形，故A选项不符合题意；四棱柱从正面看是长方形，故B选项不符合题意；圆锥从正面看是三角形，从左面看是三角形，故C选项符合题意；三棱柱从正面看是长方形，故D选项不符合题意；故选：C．【点睛】此题考查简单几何体的三视图，正确掌握各几何体的三视图及视角的位置是解题的关键．4、C【分析】根据三视图判断该几何体即可．【详解】解：根据该几何体的主视图与左视图均是矩形，主视图中还有一条棱，俯视图是三角形可以判断该几何体为三棱柱．故选：C．【点睛】本题考查三视图，解题的关键是理解三视图的定义，属于中考常考题型．5、C【分析】根据水平面与圆柱的底面垂直，可得从上面看，水面的形状为长方形，即可求解．【详解】解：∵水平面与圆柱的底面垂直，∴从上面看，水面的形状为长方形．故选：C【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）从前面看：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）从侧面看：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）从上面看：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．6、B【分析】根据既可以堵住圆形空洞，又可以堵住方形空洞从物体的三视图中即有圆形又有正方形的物体可以堵住空洞，然后对各选项的视图进行一一分析即可．【详解】解：∵既可以堵住圆形空洞，又可以堵住方形空洞，∴从物体的三视图来看，三视图中具有圆形和方形的可以堵住带有圆形空洞和方形空洞的小木板，A．正方体的三视图都是正方形，没有圆形，不可以是选项A；B．圆柱形的直径与高相等时的正视图与左视图都是正方形，俯视图是圆形，具有圆形与正方形，可以是选项B，C．圆锥的正视图与左视图都是三角形，俯视图数圆形，没有方形，不可以是选项C；D．球体的三视图都是圆形，没有方形，不可以是选项D．故选择B．【点睛】本题考查物体能堵住圆形空洞和方形空洞，实际上是考查物体的视图，掌握物体三视图中找出具有圆形和方形的物体是解题关键．7、A【分析】根据主视图和左视图，分别找出每行每列立方体最多的个数，相加即可判断出答案．【详解】综合主视图与左视图，第一行第1列最多有2个，第一行第2列最多有1个，第一行第3列最多有2个；第二行第1列最多有1个，第二行第2列最多有1个，第二行第3列最多有1个；第三行第1列最多有2个，第三行第2列最多有1个，第三行第3列最多有2个，所以最多有（个），不可能有15个．故选：A．【点睛】本题考查三视图，根据题目给出的视图，出每行每列的立方体个数是解题的关键．8、A【分析】从正面看，注意“长对正，宽相等、高平齐”，根据所放置的小立方体的个数判断出左视图图形即可．【详解】从左面看所得到的图形为A选项中的图形． 故选A【点睛】本题考查了几何体的三视图的知识，从正面看的图形是主视图，从左面看到的图形是左视图，从上面看到的图象是俯视图．掌握以上知识是解题的关键．9、C【分析】根据从正面看得到的图形是主视图，从上面看得到的图形是俯视图，可得答案．【详解】解：、主视图、俯视图都是正方形，故不符合题意；、主视图、俯视图都是矩形，故不符合题意；、主视图是三角形、俯视图是圆形，故符合题意；、主视图、俯视图都是圆，故不符合题意；故选：C．【点睛】本题考查了简单组合体的三视图，解题的关键是掌握从正面看得到的图形是主视图，从上面看得到的图形是俯视图．10、A【分析】根据三视图判断几何体的形状即可；【详解】由已知三视图可知，主视图、左视图为长方形，俯视图为圆，则符合条件的立体图形是圆柱；故选A．【点睛】本题主要考查了三视图的判断，准确分析是解题的关键．二、填空题1、4【分析】据从上面看得到的图形是俯视图，直接观察，可得答案．【详解】解：从上面看，底层是两个小正方形，上层是两个小正方形，如图所示，所以该几何体的俯视图的面积为4．故答案为：4．【点睛】本题考查了简单组合体的三视图，从上面看得到的图形是俯视图是解题关键．2、【分析】有顺序的计算上下面，左右面，前后面的表面积之和即可．【详解】解：4×2+3×2+4×2＝22（cm2）．所以该几何体的表面积为22cm2．故答案为：22．【点睛】此题考查了几何体的表面积计算，解题的关键是分别判断出各个视图中小正方形的个数．3、－2【分析】由正面看可得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】综合主视图和俯视图，这个几何体的底层有4个小正方体，第二层最少有2个，最多有4个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+2=6个，即a=6；至多需要小正方体木块的个数为：4+4=8个，即b=8，所以a-b=-2．故答案为：-2．【点睛】考查了几何体的三视图，解题关键是熟记口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”得到a、b的值．4、5【分析】利用主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，进而判断图形形状，即可得出小正方体的个数．【详解】解：综合三视图，我们可以得出，这个几何模型的底层有3+1=4个小正方体，第二有1个小正方体，因此搭成这个几何体模型所用的小正方体的个数是4+1=5个．故答案为：5．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”是解题的关键．5、48π【分析】由题意推知几何体是圆柱，高为5cm，底面半径为3cm，根据圆柱的表面积公式可求可求其表面积．【详解】解：由题意推知几何体是圆柱，从主视图，左视图可知高为5cm，从俯视图可知底面半径为3cm，圆柱的表面积是：2×32×π+2π×3×5＝48π故答案为：48π．【点睛】本题考查三视图、圆柱的表面积，考查简单几何体的三视图的运用．培养同学们的空间想象能力和基本的运算能力．基础题．三、解答题1、最多可以取走16个小立方块．【分析】根据表面积不变，只需留11个，分别是正中心的3个和四角上各2个．【详解】解：若新几何体与原正方体的表面积相等，最多可以取走16个小正方体，只需留11个，分别是正中心的3个和四角上各2个，如图所示：答：最多可以取走16个小立方块．【点睛】本题主要考查了几何体的表面积，熟知几何体表面积的定义以及正方体的表面积公式是解答本题的关键．2、（1）见解析；（2）6．【分析】（1）从上面看得到从左往右3列正方形的个数依次为2，2，1，依此画出图形即可；从左面看得到从左往右2列正方形的个数依次为2，1；依此画出图形即可；（2）由俯视图易得最底层小立方块的个数，由左视图找到其余层数里最多个数相加即可．【详解】解：（1）如图所示：（2）从左面和从上面看到的形状图与图2方格中所画的形状图相同，在俯视图的相应位置所摆放的小立方体的个数如图所示：或因此最少需要6个小立方体．故答案为6．【点睛】本题考查给出立体图形画三视图，根据画出的左视图与俯视图确定最少正方体，掌握三视图定义，利用数形结合思想是解题关键3、（1）见详解；（2）14cm2．【分析】（1）根据从正面看得到的图形画在第一个网格中，根据从左面看得到的图形画在第二个网格中，根据从上面看得到的图形画在第三个网格中；（2）从正面看几何体的表面积为6cm2，从左面看几何体的表面积为4cm2，从上面看几何体的表面积为4cm2，利用加法运算求它们的和即可．【详解】（1）从正面看得到的图形为主视图从左到右3列，左数第一列3个小正方形，第2列2个小正方形，第3列1个小正方形，下方对齐；从左面看得到的图形是左视图从左到右2列，左数第1列3个小正方形，第2列1个小正方形下方对齐；从上面看得到的图形是俯视图从左到右3列，第1列2个小正方形，第2列1个小正方形，第3列1个小正方形，上对齐；    （2）从正面看几何体的表面积为6cm2，从左面看几何体的表面积为4cm2，从上面看几何体的表面积为4cm2，从正面、左面、上面看到的几何体的表面积之和6+4+4=14cm2．【点睛】本题考查由正方体找出简单组合体的三视图，从不同方向看到的表面积，掌握简单组合体的三视图是解题关键．4、（1）见解析；（2）26cm2．【分析】（1）根据三视图的画法画出相应的图形即可；（2）根据三视图的面积求出几何体的表面积即可．【详解】解：（1）三视图如下（2）该几何体的表面积为【点睛】本题考查简单几何体的三视图，熟练掌握三简单几何体的三视图的特点是解答的关键．5、（1）6；（2）(3−）米【分析】（1）根据在同一时刻物高和影长成正比，即可求出结果；（2）延长BE交AD延长线于F点，根据30度角的直角三角形即可求出结果．【详解】解：（1）∵同时刻1米长的竹竿影长为0.5米，AD＝3米，∴树AB的高度是6米；故答案为：6；（2）如图，延长BE，交AD于点F，∵AB＝6，∠CDF＝60°，BE⊥CD，∴∠DFE＝30°，∴AF＝6，∴DF＝6−3，∴DE＝DF＝ (6−3)＝(3−）米．【点睛】本题考查了解直角三角形的应用以及平行投影．解决本题的关键是作出辅助线得到AB的影长．
