初中数学沪科版九年级下册第25章 投影与视图综合与测试练习题

沪科版九年级数学下册第25章投影与视图专项测评

 考试时间：90分钟；命题人：数学教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题  30分）

一、单选题（10小题，每小题3分，共计30分）

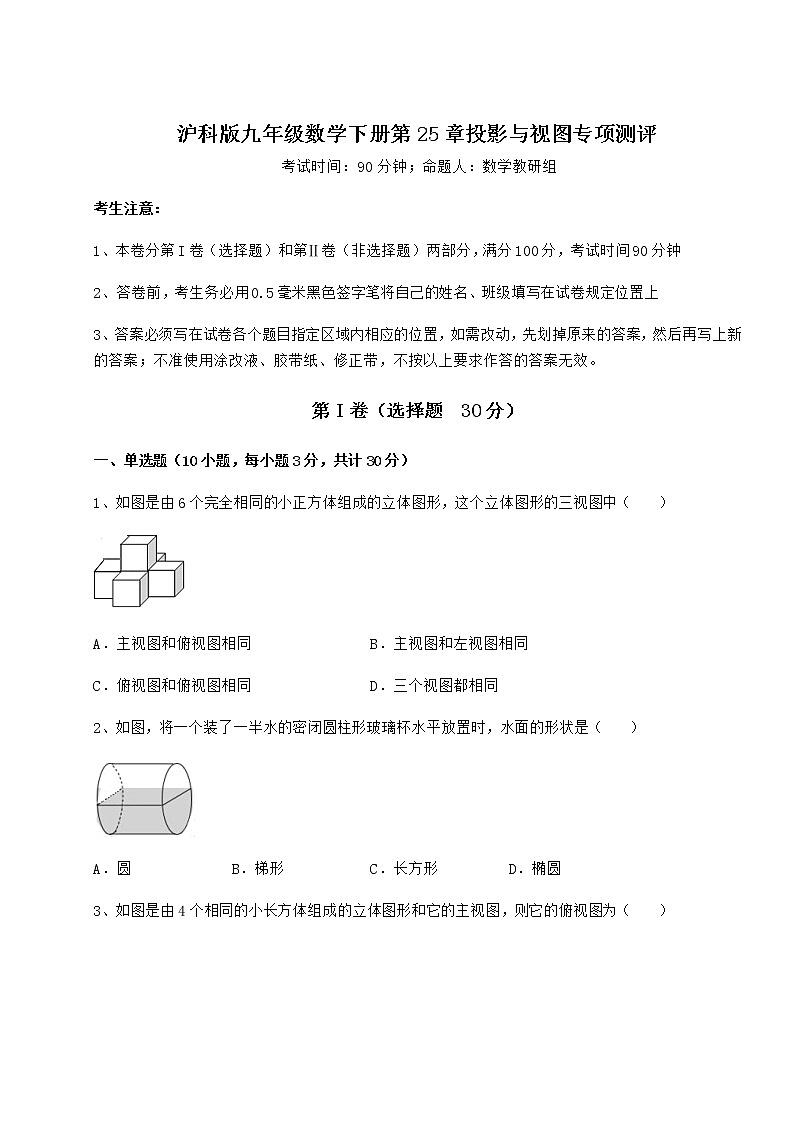

1、如图是由6个完全相同的小正方体组成的立体图形，这个立体图形的三视图中（　　）

A．主视图和俯视图相同 B．主视图和左视图相同

C．俯视图和俯视图相同 D．三个视图都相同

2、如图，将一个装了一半水的密闭圆柱形玻璃杯水平放置时，水面的形状是（    ）

A．圆 B．梯形 C．长方形 D．椭圆

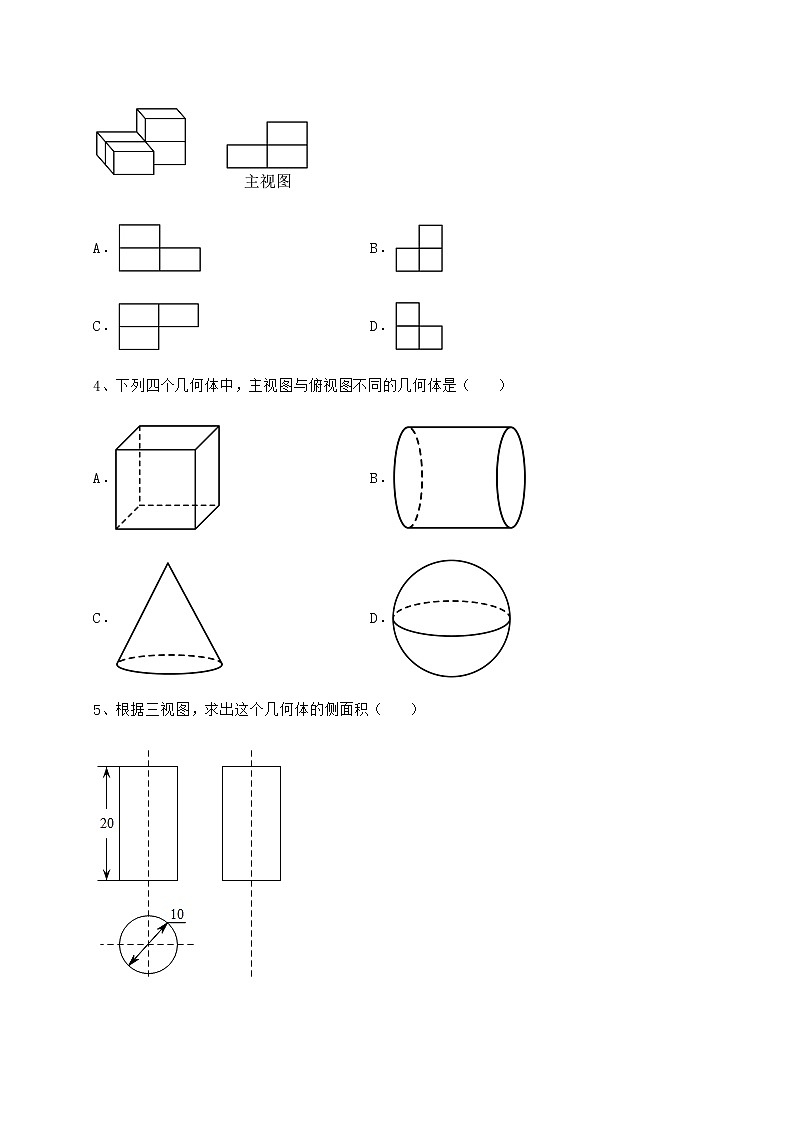

3、如图是由4个相同的小长方体组成的立体图形和它的主视图，则它的俯视图为（　　）

A． B．

C． D．

4、下列四个几何体中，主视图与俯视图不同的几何体是（    ）

A． B．

C． D．

5、根据三视图，求出这个几何体的侧面积（    ）

A． B． C． D．

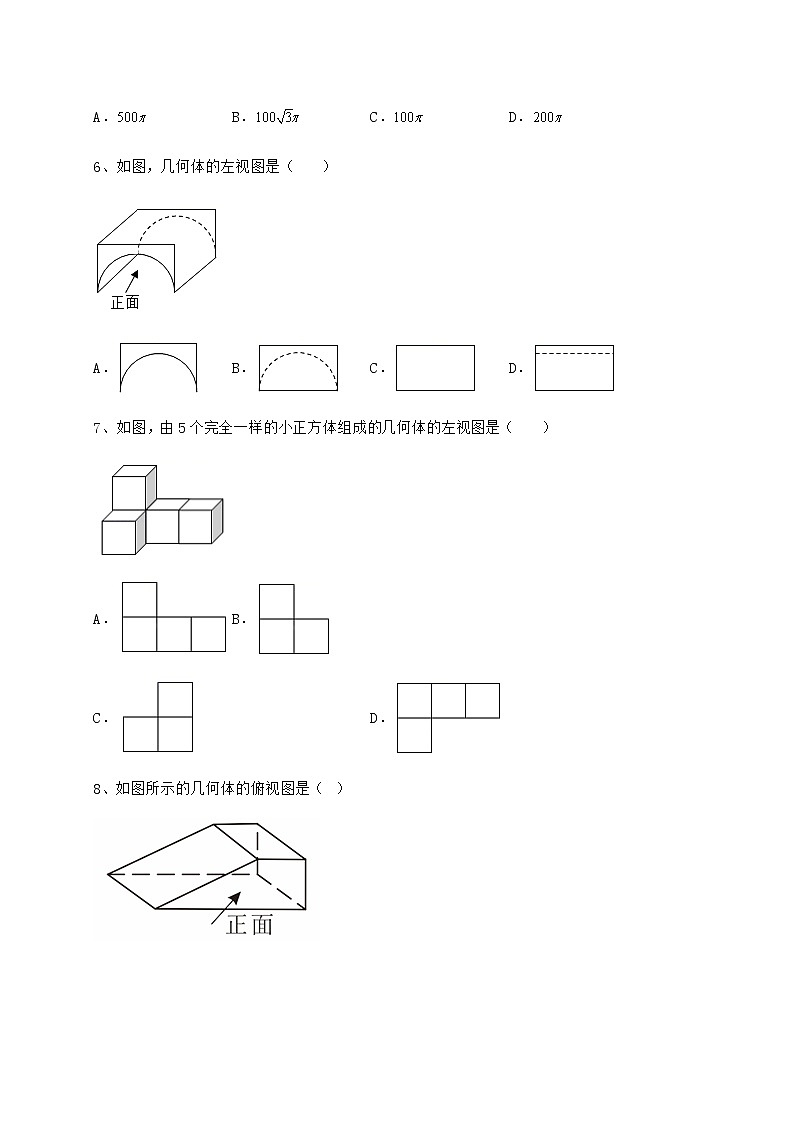

6、如图，几何体的左视图是（    ）

A． B． C． D．

7、如图，由5个完全一样的小正方体组成的几何体的左视图是（    ）

A． B．

C．  D．

8、如图所示的几何体的俯视图是（  ）

A． B．C． D．

9、图1、图2均是正方体，图3是由一些大小相同的正方体搭成的几何体从正面看和左面看得到的形状图，小敏同学经过研究得到如下结论：

（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；

（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；

（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；

（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a＋b＝19

其中正确结论的个数有（    ）

A．1个 B．2个 C．3个 D．4个

10、图中几何体的左视图是（      ）

A． B．

C． D．

第Ⅱ卷（非选择题  70分）

二、填空题（5小题，每小题4分，共计20分）

1、由一些大小相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体的小正方体的个数最少是________．

2、一个立体图形的三视图如图所示，根据图中数据求得这个立体图形的侧面积为____________．

3、由若干个小正方体组成的几何体的三视图如图所示，则组成这个几何体的小正方体的个数为______．

4、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数最少是_________个．

5、如图，从三个不同方向看同一个几何体得到的平面图形，则这个几何体的侧面积是__________．

三、解答题（5小题，每小题10分，共计50分）

1、一个几何体由一些大小相同的小正方块儿搭建，如图是从上面看到的这个几何体的形状如左图所示，小正方形中的数字表示在该位置的小正方块儿的个数．

（1）请在右边网格中画出从正面和左面看到的几何体的形状图．

（2）已知每个小正方块儿的棱长为2cm，求出这个几何体的表面积．

2、如图所示的几何体是由几个相同的小正方体排成3行组成的．

（1）填空：这个几何体由　   　个小正方体组成；

（2）画出该几何体的三个视图．（用阴影图形表示）

3、如图，是由若干个完全相同的棱长为1的小正方体组成的一个几何体．

（1）请画出这个几何体的三视图；

（2）该几何体的表面积（含下底面）为        ；

（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的主视图和左视图不变，那么最多可以再添加        个小正方体．

4、一个几何体的三种视图如图所示．

（1）这个几何体的名称是____；

（2）求这个几何体的表面积；

（3）求这个几何体的体积．

5、如图是用六块相同的小立方体搭成的一个几何体，请你在下面相应的位置分别画出从正面、左面和上面观察这个几何体的视图．（在答题卡上画完图后请用黑色水笔描黑）．

-参考答案-

一、单选题

1、B

【分析】

主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图．

【详解】

解：主视图和左视图相同，均有三列，小正方形的个数分别为1、2、1；

俯视图也有三列，但小正方形的个数为1、3、1．

故选：B．

【点睛】

本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提，画三视图时应注意“长对正，宽相等、高平齐”．

2、C

【分析】

根据水平面与圆柱的底面垂直，可得从上面看，水面的形状为长方形，即可求解．

【详解】

解：∵水平面与圆柱的底面垂直，

∴从上面看，水面的形状为长方形．

故选：C

【点睛】

本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）从前面看：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）从侧面看：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）从上面看：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．

3、C

【分析】

先根据主视图可得出观察这个立体图形的正面，再根据俯视图的定义（从上面观察物体所得到的图形叫做俯视图）即可得．

【详解】

解：由题意得：观察这个立体图形的正面如下：

则它的俯视图为

故选：C．

【点睛】

本题考查了三视图，掌握理解俯视图的定义是解题关键．

4、C

【分析】

正方体的主视图与俯视图都是正方形，圆柱横着放置时，主视图与俯视图都是长方形，球体的主视图与俯视图都是圆形，只有圆锥的主视图与俯视图不同．

【详解】

解：A、正方体的主视图与俯视图都是正方形，选项不符合题意；

B、圆柱横着放置时，主视图与俯视图都是长方形，选项不符合题意；

C、圆锥的主视图与俯视图分别为圆形、三角形，故符合题意；

D、球体的主视图与俯视图都是圆形，故不符合题意．

故选：C．

【点睛】

本题考查了简单的几何体的三视图，从不同方向看物体的形状所得到的图形可能不同．

5、D

【分析】

首先根据题意得出这个几何体是圆柱，然后根据三视图得出圆柱的高和底面半径，最后根据圆柱的侧面积公式求解即可．

【详解】

解：由题意知，几何体是底面直径为10、高为20 的圆柱，

所以其侧面积为．

故选：D．

【点睛】

此题考查了几何体的三视图，求圆柱的表面积，解题的关键是熟练掌握几何体的三视图，求圆柱的表面积公式．

6、D

【分析】

根据从左边看得到的图形是左视图，可得答案．

【详解】

根据左视图的定义可知，这个几何体的左视图是选项D，

故选：D．

【点睛】

本题考查简单组合体的三视图，解题的关键是理解三视图的定义．

7、B

【分析】

根据从左边看得到的图形是左视图，可得答案．

【详解】

解：从从左边看有2列两层，2列从左到右分别有2、1个小正方形，

故选：B．

【点睛】

本题考查了简单组合体的三视图，解题的关键是从左边看得到的图形是左视图．

8、C

【分析】

根据几何体的俯视图即为从几何体的上面看到的形状，判断即可．

【详解】

解：从上面看该几何体，所看到的图形如下：

故选：C．

【点睛】

本题考查简单组合体的三视图，理解视图的意义，解题的关键是：掌握俯视图的画法是正确判断的前提．

9、B

【分析】

根据正方体的棱的条数以及展开后平面之间应有棱连着可判断（1）；正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形可判断（2）（3）；

作出相应的俯视图，标出搭成该几何体的小正方体的个数最多（少）时的数字即可．为

【详解】

解：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；正确，因为正方体有6个表面，12条棱，要展成一个平面图形必须5条棱连接，所以至少要剪开12﹣5＝7条棱．

（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；正确，因为用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．

（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；错误，因为△ABC是等边三角形，所以∠ABC＝60°．

（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a+b＝19．错误，应该是a＝6，b＝11，a+b＝17．

故选：B．

【点睛】

此题主要考查了正方体的展开图的性质，截正方体以及简单组合体的三视图等知识，根据展开图的性质得出一个平面图形必须5条棱连接是解题关键．

10、B

【分析】

根据左视图是从物体左面看，所得到的图形进行解答即可．

【详解】

解：图中几何体的左视图是：

故选：B．

【点睛】

本题主要考查了简单组合体的三视图，解题的关键是掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．

二、填空题

1、3

【分析】

根据所给出的图形可知这个几何体共有2层，2列，先看第一层正方体可能的最少个数，再看第二层正方体的可能的最少个数，相加即可．

【详解】

解：仔细观察物体的主视图和左视图可知：该几何体的下面最少要有2个小正方体，上面最少要有1个小正方体，

故该几何体最少有3个小正方体组成．

故答案为：3．

【点睛】

本题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．

2、15π

【分析】

由三视图可知这个立体图形是底面半径为3，高为4的圆锥，利用勾股定理求出其母线长，据此可以求得侧面积．

【详解】

由三视图可知圆锥的底面半径为3，高为4，

所以母线长为=5，

所以侧面积为== 3× 5π= 15π，

故答案为：15π．

【点睛】

本题主要考查了由三视图确定几何体和求圆锥的侧面积，涉及勾股定理，牢记公式是解题的关键，难度不大．

3、6

【分析】

利用主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形，进而判断图形的形状，即可得出小正方体的个数．

【详解】

从俯视图看至少有4个小正方体，从主视图看至少有6个小正方体，结合左视图，则只有6个小正方体．

故答案为：6．

【点睛】

本题考查了学生对三视图的掌握程度和灵活运用能力，根据三视图确定物体的形状，也考查学生空间想象能力．

4、3

【分析】

画出模拟俯视图，根据主对列，左对行进行标数，相同取同，不同取0即可得出答案．

【详解】

已知主视图和左视图求堆积几何体最少的情况：画模拟俯视图，主对列，左对行进行标数，相同取同，不同取0．具体如下图：

故答案为：3．

【点睛】

考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．

5、36

【分析】

先确定该几何体是三棱柱，再得到底面是边长为4cm的等边三角形，侧棱长为3cm，从而可得答案.

【详解】

解：从三视图可得得到：这个几何体是三棱柱，

其底面是边长为4cm的等边三角形，侧棱长为3cm，

所以这个三棱柱的侧面积为：cm2

故答案为：36 cm2

【点睛】

本题考查的是简单几何体的三视图，根据三视图还原几何体，求解三棱柱的侧面积，掌握由三视图还原几何体是解题的关键.

三、解答题

1、（1）见解析；（2）136cm2

【分析】

（1）直接利用三视图的观察角度分别从正面和左面得出视图即可；

（2）根据正方体的个数得出表面积；

【详解】

解：（1）如图所示：

（2），，

答：表面积为．

【点睛】

考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字，左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．

2、（1）10；（2）见解析

【分析】

（1）数出小立方体的个数即可；

（2）根据三视图的画法画出主视图、左视图、俯视图．

【详解】

解：（1）根据几何体，在俯视图中标出：

个，

故答案为：10；

（2）三视图如图所示：

【点睛】

考查简单几何体的三视图的画法，解题的关键是掌握主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形．画三视图时还要注意“长对正、宽相等、高平齐”．

3、（1）见解析；（2）28；（3）2

【分析】

（1）从正面看得到从左往右3列正方形的个数依次为1，3，2；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右3列正方形的个数依次为1，2，1，依此画出图形即可；

（2）有顺序的计算上下面，左右面，前后面的表面积之和即可；

（3）根据保持这个几何体的主视图和左视图不变，可知添加小正方体是1列和3列各加1个，依此即可求解．

【详解】

（1）如图所示：

（2）（4×2+6×2+4×2）×（1×1）

＝（8+12+8）×1

＝28

故答案为：28

（3）由分析可知，最多可以再添加2个小正方体，如图，

故答案为：2

【点睛】

此题考查了作图−三视图，用到的知识点为：计算几何体的表面积应有顺序的分为相对的面进行计算不易出差错；三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．

4、（1）圆柱体；（2）这个几何体的表面积为；（3）这个几何体的体积为．

【分析】

（1）根据这个几何体的三视图即可求解；

（2）根据三视图可得到圆柱的高为6，底面半径为2，然后根据圆柱的表面积等于侧面积加两个底面积求解即可；

（3）根据圆柱的体积等于底面积×高求解即可．

【详解】

解：（1）由图可得，主视图是长方形，左视图是长方形，俯视图是圆，

∴这个几何体是圆柱体，

故答案是：圆柱体；

（2）由三视图可得，圆柱的高为6，底面半径为2，

∴这个圆柱的表面积＝底面积×2+侧面积＝；

（3）这个圆柱的体积＝底面积×高＝．

【点睛】

此题考查了几何体的三视图，求圆柱的表面积和体积，解题的关键是熟练掌握三视图的表示方法以及圆柱的表面积和体积公式．

5、见详解

【分析】

观察立体图形画出三视图即可．

【详解】

如图：

【点睛】

本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．
