沪科版九年级数学下册第25章投影与视图单元测试

 考试时间：90分钟；命题人：数学教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题  30分）

一、单选题（10小题，每小题3分，共计30分）

1、如图为某几何体的三视图，则该几何体是（    ）

A．圆锥 B．圆柱 C．三棱柱 D．四棱柱

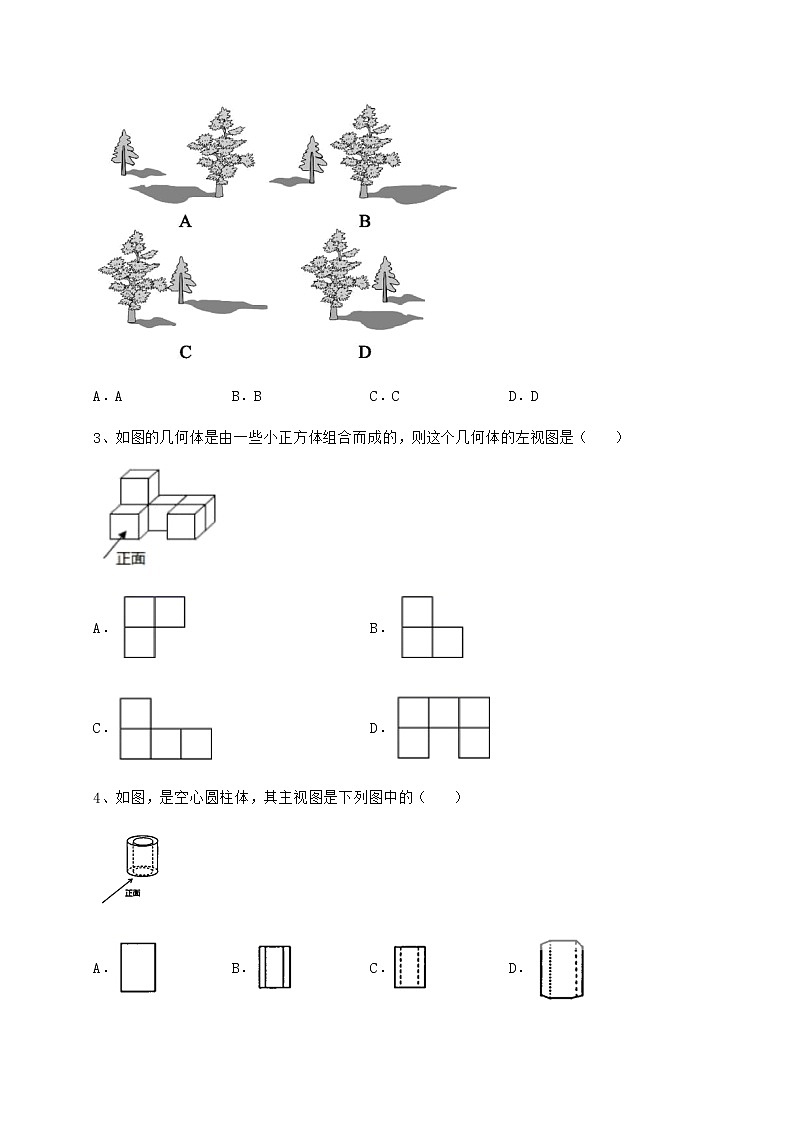

2、在下列四幅图形中，能表示两棵小树在同一时刻阳光下影子的图形的可能是(　  　)

A．A B．B C．C D．D

3、如图的几何体是由一些小正方体组合而成的，则这个几何体的左视图是（    ）

A．  B．

C．  D．

4、如图，是空心圆柱体，其主视图是下列图中的（    ）

A． B． C． D．

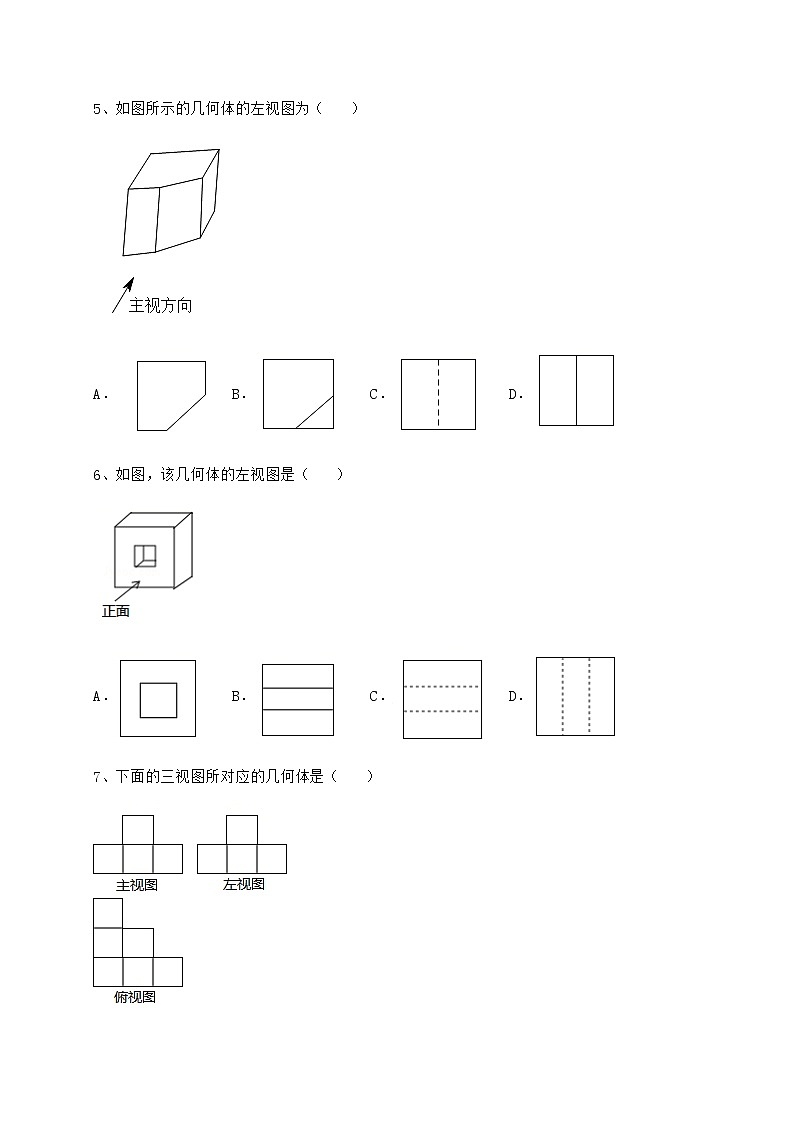

5、如图所示的几何体的左视图为（　　）

A． B． C． D．

6、如图，该几何体的左视图是（    ）

A． B． C． D．

7、下面的三视图所对应的几何体是（　　）

A．  B．

C．  D．

8、如图所示，两个几何体各由4个相同的小正方体搭成，比较两个几何体的三视图，可以得到的正确结论是（  ）

A．主视图不同

B．左视图不同

C．俯视图不同

D．主视图、左视图和俯视图都不相同

9、下列物体的左视图是圆的为（    ）

A．足球  B． 水杯

C． 圣诞帽  D． 鱼缸

10、如图所示的工件中，该几何体的俯视图是（    ）

A． B． C． D．

第Ⅱ卷（非选择题  70分）

二、填空题（5小题，每小题4分，共计20分）

1、天坛是古代帝王祭天的地方，其中最主要的建筑就是祈年殿．老师希望同学们利用所学过的知识测量祈年段的高度，数学兴趣小组的同学们设计了如图所示的测量图形，并测出竹竿长2米，在太阳光下，它的影长为1.5米，同一时刻，祈年殿的影长约为28.5米．请你根据这些数据计算出祈年殿的高度约为__________米．

2、如图，用小木块搭一个几何体，它的主视图和俯视图如图所示．问：最少需要_________个小正方体木块，最多需要_________个小正方体木块．

3、如图是一个几何体的三视图，根据图中所示数据计算这个几何体的表面积是________．

4、如图，小亮从一盏9米高的路灯下处向前走了米到达点处时，发现自己在地面上的影子CE是米，则小亮的身高DC为____________米．

5、一块直角三角形板，，，，测得边的中心投影长为，则长为__．

三、解答题（5小题，每小题10分，共计50分）

1、如图，是由一些大小相同的小正方体组合成的简单几何体．根据要求完成下列题目．请在下面方格纸中分别画出它的左视图和俯视图（画出的图需涂上阴影）．

2、（1）添线补全下列几何体的三种视图．

（2）如图，在地面上竖直安装着AB、CD、EF 三根立柱，在同一时刻同一光源下立柱AB、CD 形成的影子为BG与DH．

①填空：判断此光源下形成的投影是：               投影；

②作出立柱EF在此光源下所形成的影子．

3、一个物体由几个相同的正方体堆叠成，从三个不同方向观察得到的图形如图所示，试回答下面的问题：

（1）该物体共有几层？

（2）一共需要几个正方体叠成？

4、作图题：如图，是由一些棱长为单位1的相同的小正方体组合成的简单几何体．请在方格中分别画出几何体的主视图、左视图．

5、由5个相同的小正方体搭成的物体的俯视图如图所示，这个物体有几种搭法？

-参考答案-

一、单选题

1、C

【分析】

根据三视图判断该几何体即可．

【详解】

解：根据该几何体的主视图与左视图均是矩形，主视图中还有一条棱，俯视图是三角形可以判断该几何体为三棱柱．

故选：C．

【点睛】

本题考查三视图，解题的关键是理解三视图的定义，属于中考常考题型．

2、D

【分析】

由太阳光是平行光线，可知同一时刻下，影子的朝向一致，由此进行求解即可．

【详解】

解：太阳光是平行光线，因此同一时刻下，影子的朝向是一致的．

故选：D．

【点睛】

考查主要考查了的影子问题，解题的关键在于能够知道太阳光是平行光线．

3、B

【分析】

根据左视图是从左面看得到的图形，可得答案．

【详解】

解：从左边看，上面一层是一个正方形，下面一层是两个正方形，

故选B

【点睛】

本题考查了简单组合体的三视图，从左面看得到的图形是左视图，掌握三视图的有关定义是解题的关键．

4、C

【分析】

从正面观察空心圆柱体，能够看见的部分用实线表示，不能看见的部分用虚线表示，即可得到主视图.

【详解】

主视图是在几何体正面面观察物体得到的图形．能够看见的部分用实线表示，不能看见的部分用虚线表示．

本题圆柱体的主视图整体是个矩形，中间包含两条竖直的虚线．

故选：C

【点睛】

本题主要考查三视图, 主视图是在物体正面从前向后观察物体得到的图形；俯视图是在水平面内从上向下观察物体得到的图形；左视图是在几何体左侧面观察物体得到的图形．

5、C

【分析】

找到从左边看所得到的图形即可，注意所有看得到的棱用实线表示，看不到的部分用虚线表示

【详解】

解：从左边看到的图形是：

故选C

【点睛】

本题考查了简单组合体的三视图，理解看不到的且存在的是虚线解题的关键．

6、C

【分析】

根据从左边看得到的图形是左视图解答即可．

【详解】

解：从左边看是一个正方形被水平的分成3部分，中间的两条分线是虚线，故C正确．

故选C．

【点睛】

本题主要考查了简单组合体的三视图，掌握三视图的定义成为解答本题的关键．

7、C

【分析】

根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．

【详解】

解：根据三视图知，组成该几何体的小正方体分布情况如下：

与之相对应的C选项，

故选：C．

【点睛】

本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．

8、C

【分析】

根据几何体的三视图特征进行判断即可．

【详解】

解：观察两个几何体的三视图，

则知：主视图相同，左视图相同，俯视图不同，

故选项A、B、D错误，选项C正确，

故选：C．

【点睛】

本题考查几何体的三视图，理解三视图的意义是解答的关键．

9、A

【分析】

根据左视图是指从物体左面向右面正投影得到的投影图，即可求解．

【详解】

解：A、左视图为圆，故本选项符合题意；

B、左视图为长方形，故本选项不符合题意；

C、左视图为三角形，故本选项不符合题意；

D、左视图为长方形，故本选项不符合题意；

故选：A

【点睛】

本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．

10、B

【分析】

根据从上边看得到的图形是俯视图，可得答案．

【详解】

解：从上边看是一个同心圆，外圆是实线，内圆是虚线，

故选：B．

【点睛】

本题考查了简单组合体的三视图，解题关键是掌握从上边看得到的图形是俯视图．

二、填空题

1、38

【分析】

在同一时刻物高和影长成正比，据此解答即可．

【详解】

解：根据相同时刻的物高与影长成比例，

设祈年殿的高度为米，

则可列比例为，

解得．

所以祈年殿的高度为38米．

故答案为：38．

【点睛】

本题考查了投影的知识，利用在同一时刻物高与影长的比相等的知识，考查利用所学知识解决实际问题的能力．

2、10    16

【分析】

综合三视图，这个几何体中底层最多有3+3+1=7个小正方体，最少也有7个小正方体，第二层最多有2×3=6个小正方体，最少有2个小正方体，第三层最多有3个小正方体，最少有1个小正方体，因此这个几何体最少需要7+2+1=10个小正方体，最多需要7+6+3=16个小正方体木块．

【详解】

解：综合三视图的知识，该几何体底面最多有7个小正方形，最少也是7个小正方形，第二层最多有6个小正方形，最少有2个，而第三层最多有3个小正方形，最少有1个，

故这个几何体最少有10个小正方形，最多有16个，

故答案为：10，16．

【点睛】

本题要根据最多和最少两种情况分别进行讨论，然后根据“俯视图打地基，正视图疯狂盖，左视图拆违章”得出结果．

3、

【分析】

由几何体的三视图可得出原几何体为圆锥和圆柱组合体，根据图中给定数据求出表面积即可．

【详解】

解：由几何体的三视图可得出原几何体为圆锥和圆柱组合体，

根据主视图中给定数据可知圆锥的母线长是3，底面圆的直径是4，圆柱的高是2，

因此圆锥的侧面积为：

圆柱的侧面积为：

底面圆的面积为：

因此这个几何体的表面积为：

故答案为：．

【点睛】

本题考查了由三视图判断几何体、圆锥和圆柱的计算，由几何体的三视图可得出原几何体为圆锥和圆柱组合体是解题的关键．

4、1.8

【分析】

同一时刻下物体高度的比等于影长的比，构造相似三角形计算即可．

【详解】

如图，由题意知米，米，米，且，

∴米，

∵，

∴

又∵

∴，

∴，即，

解得（米），即小亮的身高为1.8米；

故答案为：1.8.

【点睛】

本题考查平行投影的相关知识点，能够根据题意构造相似是解题关键点．

5、

【分析】

由题意易得△ABC∽△，根据相似比求解即可．

【详解】

解：，，，＝24，

∴，

∵△，

，即，

故答案为：．

【点睛】

本题综合考查了中心投影的特点和规律以及相似三角形性质的运用，解题的关键是利用中心投影的特点可知这两组三角形相似，利用其相似比作为相等关系求出所需要的线段．

三、解答题

1、见解析

【分析】

直接利用左视图以及俯视图的观察角度分析得出答案；

【详解】

解：它的左视图和俯视图，如下图：

【点睛】

本题主要考查了简单几何体的三视图，正确注意观察角度是解题关键，主视图、俯视图、左视图分别是从物体的正面，上面、左面看得到的图形．

2、（1）画图见详解；（2）①中心；②见详解．

【分析】

（1）根据三视图的画图原理，看见的线是实线，看不见的线是虚线，左视图中补画燕尾槽底部线用虚线，俯视图中燕尾槽开口部分两条线用实线补画，燕尾槽底部两条线用虚线补画即可；

（2）①连结AG，并反向延长，两CH并反向延长两射线交于点O，则点O就是光源，根据中心投影的定义“由同一点（点光源）发出的光线形成的投影叫做中心投影”即可得；

②连接OE，并延长与地面相交，交点为I，如图FI为立柱EF在光源O下的投影即可．

【详解】

解：（1）根据三视图的画图原理，左视图中补画燕尾槽底部线用虚线，俯视图中燕尾槽开口部分两条线用实线补画，燕尾槽底部两条线用虚线补画；

（2）①连结AG，并反向延长，两CH并反向延长两射线交于点O，则点O就是光源，由中心投影的定义得：此光线下形成的投影是：中心投影

故答案为：中心；

②如图，连接OE，并延长与地面相交，交点为I，则FI为立柱EF在光源O下所形成的影子．

【点睛】

本题考查了补画三视图实线与虚线，中心投影的定义，根据已知立柱的影子确认光源的位置，在光源下画立柱影子，掌握补画三视图实线与虚线区别，中心投影的定义，两立柱与影子确认光源的位置，在光源下画立柱影子是解题关键．

3、（1）三层；（2）9

【分析】

（1）由主视图与左视图可以得到该堆砌图形有3层；

（2）结合三种视图分析每个位置的小正方体的个数，再写在俯视图中，从而可得答案.

【详解】

解：（1）由主视图与左视图可得：这个物体一共有三层.

（2）结合三种视图可得：各个位置的小正方体的个数如图示：

所以这个图形一共由9个小正方体组成.

【点睛】

本题考查的是根据三视图还原几何体，掌握“由小正方体堆砌图形的三视图还原堆砌图形”是解本题的关键.

4、见解析

【分析】

由已知条件可知，主视图有3列，每列小正方数形数目分别为3，1，2，左视图有3列，每列小正方形数目分别为3，2，1；据此可画出图形．

【详解】

解：如图所示：

【点睛】

本题考查简单组合体的三视图，理解视图的意义是解决问题的关键．

5、3种，见解析

【分析】

根据俯视图分析底层有三个小正方形，上层一个，还有一个小正方体有3种放置即可．

【详解】

解：∵从小正方体搭成的物体的俯视图如图所示，是从物体的上方向下看得到的图形，

∴从俯视图看，反映出两层，底层有3个小正方体，从前往后排，第一排两个,第二排一个，左对齐，上层有一个小正方体，在第一排中间偏右，

∵有5个小正方体，还有一个小正方体与其他底层三个小正方形重叠或与二层重叠，

底层从左边数第一排第一列不能重叠放置，上层小正方体不能固定，为此底层重叠放置有两种如图1，图2，与上层小正方体重叠一种图3，一共有3种搭法，

它们的立体图分别如图．

【点睛】

本题考查由俯视图画立体图形，利用俯视图确定底层有3个小正方体，上层有一个小正方体，另一正方体有3个位置放法是解题关键．
