沪科版九年级下册第25章 投影与视图综合与测试一课一练

这是一份沪科版九年级下册第25章 投影与视图综合与测试一课一练，共20页。试卷主要包含了图1，下面的三视图所对应的几何体是，如图所示的几何体的主视图为等内容，欢迎下载使用。

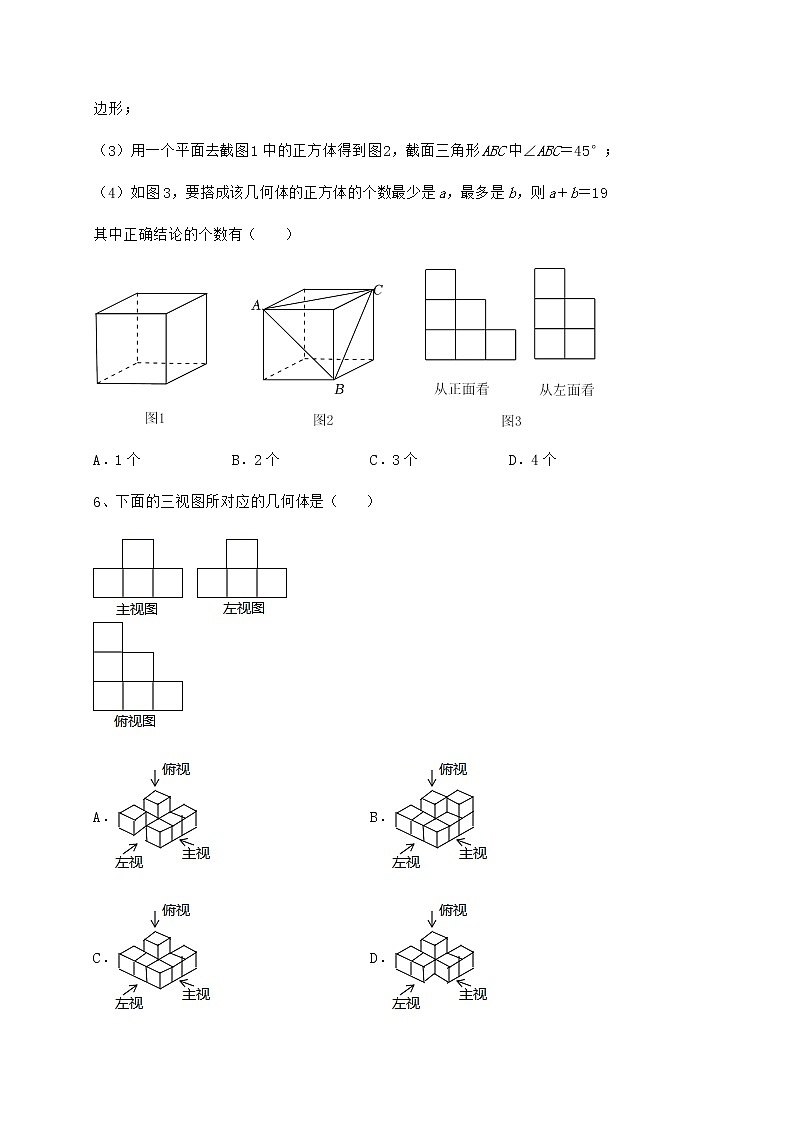

沪科版九年级数学下册第25章投影与视图章节测试 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的几何体的左视图为（　　）A． B． C． D．2、如图是由几个大小相同的小正方体搭成的几何体，若去掉1号小正方体，则下列说法正确的是（　　）A．左视图和俯视图不变 B．主视图和左视图不变C．主视图和俯视图不变 D．都不变3、如图是由5个相同的小正方体搭成的几何体，它的左视图是（    ）．A． B． C． D．4、如图，一路灯距地面5.6米，身高1.6米的小方从距离灯的底部（点O）5米的A处，沿OA所在的直线行走到点C时，人影长度增长3米，小方行走的路程AC＝（　　）A．7.2 B．6.6 C．5.7 D．7.55、图1、图2均是正方体，图3是由一些大小相同的正方体搭成的几何体从正面看和左面看得到的形状图，小敏同学经过研究得到如下结论：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a＋b＝19其中正确结论的个数有（    ）A．1个 B．2个 C．3个 D．4个6、下面的三视图所对应的几何体是（　　）A．  B． C．  D．7、下列哪种光线形成的投影是平行投影（　　）A．太阳 B．探照灯 C．手电筒 D．路灯8、如图是由4个相同的小正方体组成的一个几何体，则从正面看到的平面图形是（　　）A． B．C． D．9、如图所示的几何体的主视图为（    ）A． B． C． D．10、一个几何体的三视图如图所示，这个几何体是（　　）A．圆柱 B．棱柱 C．圆锥 D．球第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如果某物体的三视图如图所示，那么该物体的形状是__________．2、下图是由若干个相同的小正方体组合而成的一个几何体的三视图，则组成这个几何体的小正方体个数是_________．3、如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米，继续往前走3米到达E处时，测得影子EF的长为2米，已知王华的身高是1.5米，那么路灯A的高度AB＝_____米．4、如图是某物体的三视图，则此物体的体积为_____（结果保留π）．5、如图为一个圆锥的三视图，这个圆锥的侧面积为_________．三、解答题（5小题，每小题10分，共计50分）1、如图，和是直立在地面上的两根支柱，m，某一时刻，在阳光下的投影m．（1）请你在图中利用尺规作出此时在阳光下的投影．（2）在测量的投影长时，同时测出在阳光下的投影长为6m，请你计算的长．2、一个几何体由大小相同的小立方块搭成，箭头所指的为正面，请画出从正面、左面、上面看到的几何体的形状图．3、如图是由几个相同的小立方块所搭几何体的俯视图（从上面往下观察几何体所看到的形状），小正方形中的数字表示在该位置小立方块的个数．请解答下列问题：（1）从正面、左面观察该几何体，分别画出你所看到的图形；（2）若小立方块的棱长为2，则从正面观察该几何体时，你所看到的形状的面积是 　 　．4、从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状图．5、如图是由一些棱长都为1cm的小正方体组合成的简单几何体．画出该几何体的主视图、左视图和俯视图，并用阴影表上： -参考答案-一、单选题1、C【分析】找到从左边看所得到的图形即可，注意所有看得到的棱用实线表示，看不到的部分用虚线表示【详解】解：从左边看到的图形是：故选C【点睛】本题考查了简单组合体的三视图，理解看不到的且存在的是虚线解题的关键．2、A【分析】根据从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图，再从看到的小正方形的个数与排列方式两个方面逐一分析可得答案．【详解】解：若去掉1号小正方体， 主视图一定变化，主视图中最右边的一列由两个小正方形变为一个，从上面看过去，看到的小正方形的个数与排列方式不变，所以俯视图不变，从左边看过去，看到的小正方形的个数与排列方式不变； 所以左视图不变，所以A符合题意，B，C，D不符合题意；故选：A．【点睛】本题考查的是由小正方体堆砌而成的图形的三视图，掌握“三视图的含义”是解本题的关键.3、B【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】从左面看，第一层有2个正方形，第二层左侧有1个正方形．故选：B．【点睛】本题考查了三视图的知识，熟知左视图是从物体的左面看得到的视图是解答本题的关键．4、D【分析】设出影长AB的长，利用相似三角形可以求得AB的长，然后在利用相似三角形求得AC的长即可．【详解】解：∵AE⊥OD，OG⊥OD，∴AE//OG，∴∠AEB=∠OGB，∠EAB=∠GOB，∴△AEB∽△OGB，∴，即 ，解得：AB＝2m；∵OA所在的直线行走到点C时，人影长度增长3米，∴DC＝AB+3=5m，OD=OA+AC+CD=AC+10，∵FC∥GO，∴∠CFD=∠OGD，∠FCD=∠GOD，△DFC∽△DGO，∴，即，解得：AC＝7.5m．所以小方行走的路程为7.5m．故选择：D．【点睛】本题主要考查的是相似三角形在实际中的中心投影的应用，掌握相似三角形判断与性质，利用对应边成比例是解答本题的关键．5、B【分析】根据正方体的棱的条数以及展开后平面之间应有棱连着可判断（1）；正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形可判断（2）（3）；作出相应的俯视图，标出搭成该几何体的小正方体的个数最多（少）时的数字即可．为【详解】解：（1）若将图1中正方体的表面沿某些棱剪开，展成一个平面图形，需要剪开7条棱；正确，因为正方体有6个表面，12条棱，要展成一个平面图形必须5条棱连接，所以至少要剪开12﹣5＝7条棱．（2）用一个平面从不同方向去截图1中的正方体，得到的截面可能是三角形、四边形、五边形或六边形；正确，因为用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．（3）用一个平面去截图1中的正方体得到图2，截面三角形ABC中∠ABC＝45°；错误，因为△ABC是等边三角形，所以∠ABC＝60°．（4）如图3，要搭成该几何体的正方体的个数最少是a，最多是b，则a+b＝19．错误，应该是a＝6，b＝11，a+b＝17．故选：B．【点睛】此题主要考查了正方体的展开图的性质，截正方体以及简单组合体的三视图等知识，根据展开图的性质得出一个平面图形必须5条棱连接是解题关键．6、C【分析】根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．【详解】解：根据三视图知，组成该几何体的小正方体分布情况如下：与之相对应的C选项，故选：C．【点睛】本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．7、A【分析】中心投影是指把光由一点向外散射形成的投影，平行投影是在一束平行光线照射下形成的投影，根据定义逐一分析即可得到答案.【详解】解：太阳光线形成的投影是平行投影，探照灯，手电筒，路灯形成的投影是中心投影，故选A【点睛】本题考查的是平行投影与中心投影的含义及应用，根据定义熟练判断中心投影与平行投影是解题的关键.8、B【分析】根据图形特点，分别得出从正面看每一列正方形的个数，即可得出正面看到的平面图形．【详解】解：从正面看，有三列，第一列有一个正方形，第二列有一个正方形，第三列有两个个正方形，从正面看，有两行，第一行有一个正方形，第二行有三个正方形，故选B．【点睛】本题考查从不同方向看几何体．做此类题，最好是逐列分析每一列中正方形的个数然后组合即可．9、A【分析】根据主视图是从物体的正面看得到的视图即可求解．【详解】解：主视图如下故选：A．【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提．10、A【分析】根据三视图判断几何体的形状即可；【详解】由已知三视图可知，主视图、左视图为长方形，俯视图为圆，则符合条件的立体图形是圆柱；故选A．【点睛】本题主要考查了三视图的判断，准确分析是解题的关键．二、填空题1、三棱柱【分析】观察物体的三视图主视图和左视图为长方形，可得此图为柱体，再由左视图为两个长方形，且俯视图为三角形，即可求解．【详解】解：主视图和左视图为长方形，则此图为柱体，左视图为两个长方形，且俯视图为三角形，所以该物体的形状是三棱柱．故答案为：三棱柱．【点睛】本题主要考查了几何体的三视图，解题的关键是会从各个面分析确定图形．2、5【分析】利用主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，进而判断图形形状，即可得出小正方体的个数．【详解】解：综合三视图，我们可以得出，这个几何模型的底层有3+1=4个小正方体，第二有1个小正方体，因此搭成这个几何体模型所用的小正方体的个数是4+1=5个．故答案为：5．【点睛】本题考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”是解题的关键．3、6【分析】根据在同一时刻物高和影长成正比，即在同一时刻的两个物体，影子，经过物体顶部的太阳光线三者构成的两个直角三角形相似解答．【详解】解：∵ ，当王华在CG处时，Rt△DCG∽Rt△DBA，即＝，当王华在EH处时，Rt△FEH∽Rt△FBA，即，∴＝，∵CG＝EH＝1.5米，CD＝1米，CE＝3米，EF＝2米，设AB＝x，BC＝y，∴，即，即2（y+1）＝y+5，解得：y＝3，则，解得，x＝6米．即路灯A的高度AB＝6米．【点睛】本题综合考查了中心投影的特点和规律以及相似三角形性质的运用．解题的关键是利用中心投影的特点可知在这两组相似三角形中有一组公共边，利用其作为相等关系求出所需要的线段，再求公共边的长度．4、π【分析】由已知中的三视图，可以判断出该物体是由下部分为底面直径为10、高10的圆柱，上部分是底面直径为10，高为5的圆锥组成的，代入圆柱、圆锥的体积公式，即可得到答案．【详解】解：由三视图知，该物体是由下部分为底面直径为10、高10的圆柱，上部分是底面直径为10，高为5的圆锥组成的．∴体积＝V圆柱+V圆锥＝．故答案为：π．【点睛】本题考查的知识点是由三视图还原实物图，圆柱和圆锥的体积，其中根据三视图准确分析出几何体的形状及底面半径、高等关键数据是解答本题的关键．5、【分析】利用三视图得到这个圆锥的高为8mm，底面圆的半径为6mm，再利用勾股定理计算出圆锥的母线长，然后利用扇形的面积公式计算圆锥的侧面积．【详解】解：这个圆锥的高为8mm，底面圆的半径为6mm，所以圆锥的母线长=（mm），所以圆锥的侧面积=（mm2）．故答案为：．【点睛】本题考查了由三视图判断几何体：由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．也考查了圆锥的计算．三、解答题1、（1）作图见解析；（2）【分析】（1）结合题意，连接，过点作，交直线于点，即可得到答案；（2）由（1）的结论得：；根据相似三角形的性质，通过证明∽，得，从而完成求解．【详解】解：（1）作法如图所示，连接，过点作，交直线于点， ∴就是的投影；（2）由（1）得：，∴，又∵，∴∽∴，即 ∵，，，∴．【点睛】本题考查了平行线、相似三角形的知识；解题的关键是熟练掌握相似三角形的性质，从而完成求解．2、见解析【分析】从正面看：共有3列，从左往右分别有3，1，1个小正方形；从左面看：共有3列，从左往右分别有1，3，1个小正方形；从上面看：共分3列，从左往右分别有3，1，2个小正方形．据此可画出图形．【详解】解：如图所示：【点睛】本题考查的是画简单组合体的三视图，用到的知识点为：主视图，左视图，俯视图分别是从物体的正面，左面，上面看得到的图形，理解三视图的含义是作图的关键.3、（1）见解析；（2）16【分析】（1）根据俯视图的信息，以及左视图和主视图的定义画图即可；（2）在（1）的基础之上求解即可．【详解】解：（1）由俯视图可知，该组合体的主视图有3列，第1列有一个正方形，第2列有2个正方形，第3列有1个正方形；左视图有2列，第1列有2个正方形，第2列有2个正方形，如图所示：（2）由主视图可知，共有4个相同的正方形组成，∴，故答案为：16．【点睛】本题考查画简单组合体的三视图，理解三视图的定义，灵活运用空间想象能力是解题关键．4、见解析【分析】根据三视图的画法，直接画出主视图、左视图和俯视图即可．【详解】解：如图所示：【点睛】本题考查三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．5、图见解析．【分析】根据主视图、左视图和俯视图的定义即可得．【详解】解：该几何体的主视图、俯视图和左视图如下所示：【点睛】本题考查了几何体的主视图、左视图和俯视图，掌握理解各定义是解题关键．
