初中数学第25章 投影与视图综合与测试课时训练

这是一份初中数学第25章 投影与视图综合与测试课时训练，共18页。试卷主要包含了如图所示几何体的左视图是，如图所示的几何体的俯视图是，如图所示的几何体的主视图是等内容，欢迎下载使用。

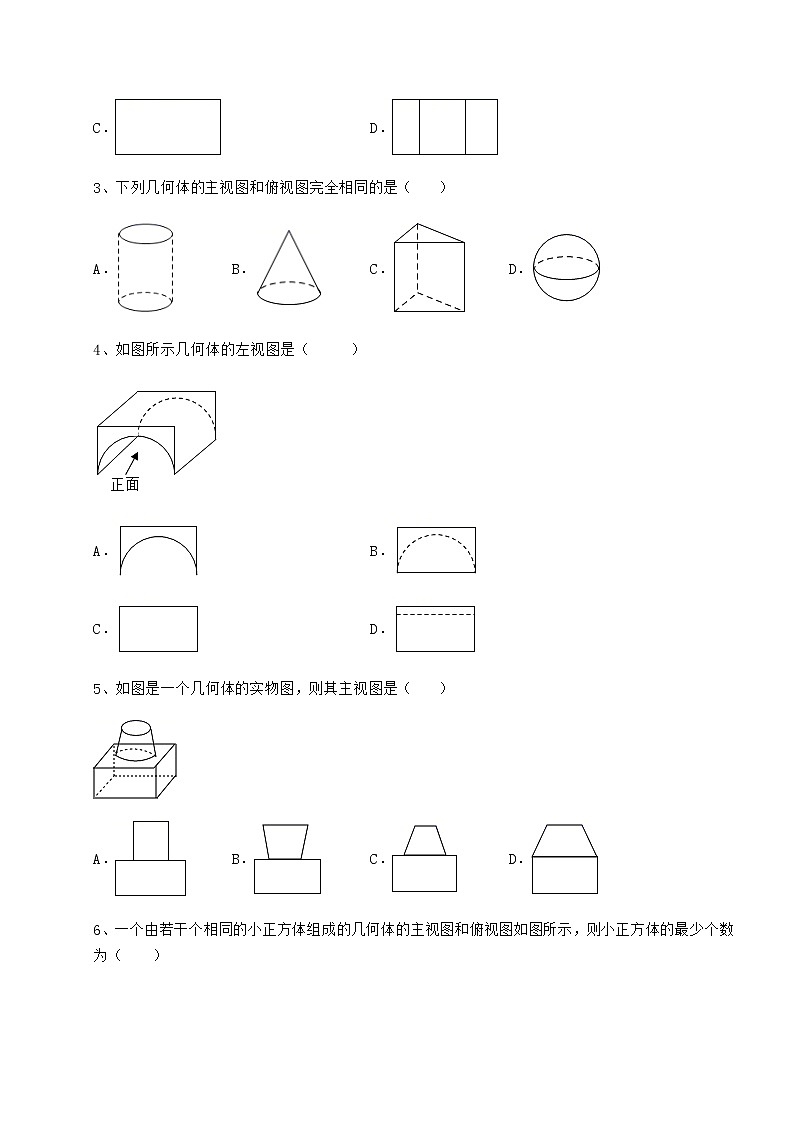

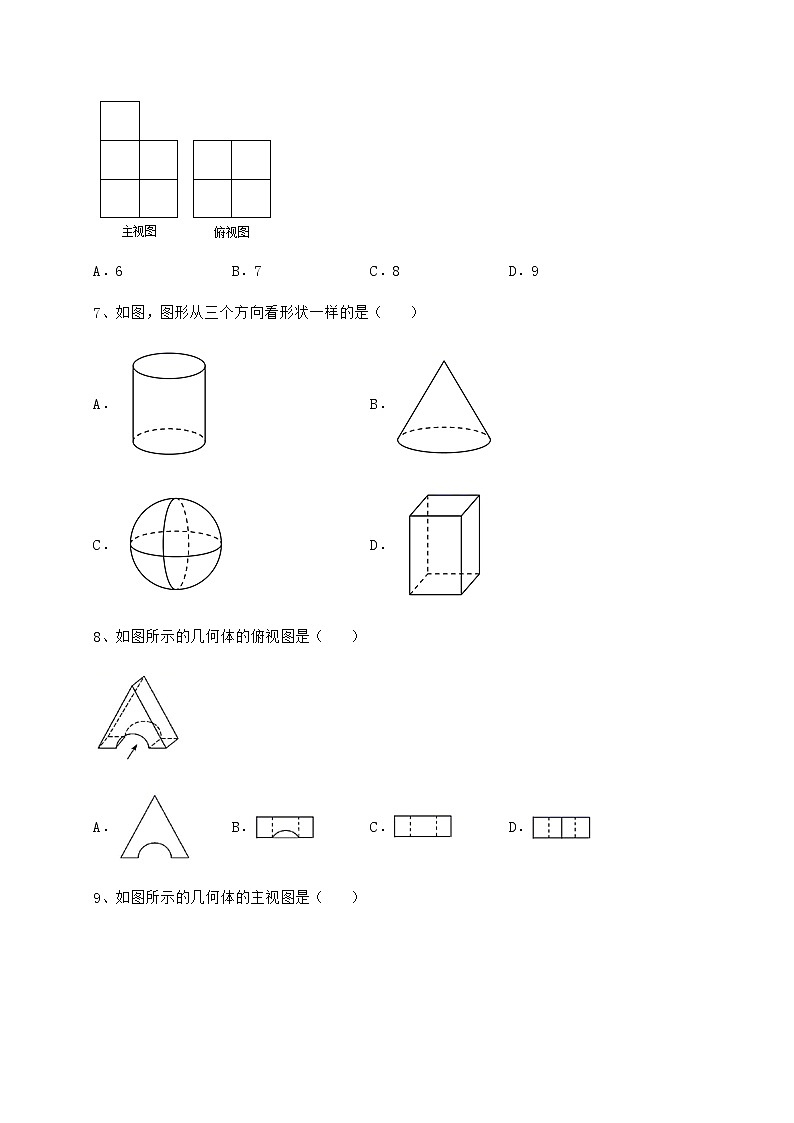

沪科版九年级数学下册第25章投影与视图必考点解析 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图，是一个由多个相同小正方体堆积而成的几何体的主视图和俯视图，那么这个几何体最少需要用（　　）个小正方体A．12 B．11 C．10 D．92、如图所示，该几何体的俯视图是A．  B．C．  D．3、下列几何体的主视图和俯视图完全相同的是（    ）A． B． C． D．4、如图所示几何体的左视图是（      ）A． B．C． D．5、如图是一个几何体的实物图，则其主视图是（    ）A． B． C． D．6、一个由若干个相同的小正方体组成的几何体的主视图和俯视图如图所示，则小正方体的最少个数为（    ）A．6 B．7 C．8 D．97、如图，图形从三个方向看形状一样的是（　　）A．  B． C． D．8、如图所示的几何体的俯视图是（    ）A． B． C． D．9、如图所示的几何体的主视图是（　　）A． B． C． D．10、如图所示的几何体，从上面看到的形状图是（　　）A． B．C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如图是一个几何体的三视图（图中尺寸单位：），根据图中所示数据计算该几何体的底面周长为______．2、从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是______．3、如图，小亮从一盏9米高的路灯下处向前走了米到达点处时，发现自己在地面上的影子CE是米，则小亮的身高DC为____________米．4、如图所示是给出的几何体从三个方向看到的形状，则这个几何体最多由___个小正方体组成．5、如果某物体的三视图如图所示，那么该物体的形状是__________．三、解答题（5小题，每小题10分，共计50分）1、如图是一个由几个小正方块所搭成的几何体从上面看到的形状图，每个小正方形边长为1，小正方形中的数字表示在该位置的小正方块的个数，请在右边的方格中画出这个几何体从正面和左面看到的形状图，并求出这个几何体的表面积．2、由5个相同的小正方体搭成的物体的俯视图如图所示，这个物体有几种搭法？3、如图所示的几何体是由几个相同的小正方体排成3行组成的．（1）填空：这个几何体由　   　个小正方体组成；（2）画出该几何体的三个视图．（用阴影图形表示）4、如图是由7个相同的小立方块搭成的几何体．请画出主视图、左视图和俯视图．5、已知，如图，AB和DE是直立在地面上的两根立柱，AB＝2m，某一时刻AB在太阳光下的投影BC＝1m．（1）请你在图中画出此时DE在太阳光下的投影EF；（2）在测量AB的投影时，同时测量出DE在太阳光下的投影EF＝1.5m，请你计算DE的长． -参考答案-一、单选题1、D【分析】根据几何体的主视图和俯视图可得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体，即可求解．【详解】解：根据几何体的主视图和俯视图得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体；∴这个几何体最少需要用个小正方体．故选：D【点睛】本题主要考查了几何体的三视图，熟练掌握三视图的特征是解题的关键．2、D【分析】根据俯视图是从物体上面向下面正投影得到的投影图，即可求解．【详解】解：根据题意得：D选项是该几何体的俯视图．故选：D【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．3、D【分析】根据主视图和俯视图是分别从物体正面和上面看到的图形，逐项分析即可．【详解】解：A、圆柱主视图是矩形，俯视图是圆，故A选项不合题意；B、圆锥的主视图是等腰三角形，俯视图是圆以及中心有一个点，故B选项不合题意；C、三棱柱主视图是一行两个矩形且公共边是虚线，俯视图是三角形，故C选项不合题意；D、圆的主视图和俯视图都为圆，故D选项符合题意；故选D．【点睛】本题考查简单几何体的三视图，解决问题的关键是掌握主视图是从物体的正面看到的视图，俯视图是从物体的上面看得到的视图．4、D【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都变现在左视图中．【详解】解：从左视图看，易得到一个矩形，矩形中有一条横行的虚线，故选：D【点睛】本题考查简单组合体的三视图，解题的关键是理解三视图的定义，属于中考常考题型．5、C【分析】找到从正面看所得到的图形即可．【详解】解：从正面看可得到一个矩形和一个下底和矩形相邻的梯形的组合图．故选：C．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．6、B【分析】根据几何体的三视图特点解答即可．【详解】解：根据俯视图，最底层有4个小正方体，由主视图知，第二层最少有2个小正方体，第三层最少有1个小正方体，∴该几何体最少有4+2+1=7个小正方体组成，故选：B．【点睛】本题考查几何体的三视图，掌握三视图的特点是解答的关键．7、C【分析】根据从上面看得到的图形是俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．【详解】解：A．从上面看是一个圆，从正面和从左边看是一个矩形，故本选项不合题意；B．从上面看是一个有圆心的圆，从正面和从左边看是一个等腰三角形，故本选项不合题意；C．从三个方向看形状一样，都是圆形，故本选项符合题意；D．从上面看是一个正方形，从正面和从左边看是一个长方形形，故本选项不合题意．故选：C．【点睛】本题考查了简单几何体的三视图，从上面看到的图形是俯视图，从正面看到的图形是主视图，从左面看到的图形是左视图．8、D【分析】根据从上面看得到的图形是俯视图，可得答案．【详解】从上面看得到的图形是故选D【点睛】本题考查了三视图的知识，掌握从上边看得到的图形是俯视图是关键．9、A【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看，如图：故选：A．【点睛】此题考查小正方体组成的几何体的三视图，正确掌握几何体三视图的画法是解题的关键．10、B【分析】找出从几何体的上面看所得到的视图即可．【详解】解：从上面看到的形状图是，故选：B【点睛】此题主要考查了简单几何体的视图，注意培养学生的思考能力和对几何体三种视图的空间想象能力是解题的关键．二、填空题1、4πcm．【分析】根据主视图是等腰三角形，利用等腰三角形的性质，勾股定理求得底边的长，这就是圆锥底面圆的直径，计算周长即可．【详解】如图，根据主视图的意义，得三角形是等腰三角形，∴三角形ABC是直角三角形，BC==2，∴底面圆的周长为：2πr=4πcm．故答案为：4πcm．【点睛】本题考查了几何体的三视图，熟练掌握圆锥的三视图及其各视图的意义是解题的关键．2、圆柱【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故答案为：圆柱．【点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．3、1.8【分析】同一时刻下物体高度的比等于影长的比，构造相似三角形计算即可．【详解】如图，由题意知米，米，米，且，∴米，∵，∴又∵∴，∴，即，解得（米），即小亮的身高为1.8米；故答案为：1.8.【点睛】本题考查平行投影的相关知识点，能够根据题意构造相似是解题关键点．4、11【分析】从俯视图中可以看出最底层小立方块的个数及形状，从主视图可以看出每一层小立方块的层数和个数，从左视图可看出每一行小立方块的层数和个数，从而算出总的个数．【详解】解：研究该几何体最多由多少个小正方形组成，由俯视图易得最底层小立方块的个数为5，由其他视图可知第二层有5个小立方块，第三层有1个小立方块，即如下图：那么共最多由个小立方块．故答案为：11．【点睛】本题考查了学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，解题的关键是掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．5、三棱柱【分析】观察物体的三视图主视图和左视图为长方形，可得此图为柱体，再由左视图为两个长方形，且俯视图为三角形，即可求解．【详解】解：主视图和左视图为长方形，则此图为柱体，左视图为两个长方形，且俯视图为三角形，所以该物体的形状是三棱柱．故答案为：三棱柱．【点睛】本题主要考查了几何体的三视图，解题的关键是会从各个面分析确定图形．三、解答题1、图见解析，28【分析】从正面看有三列，看到的正方形的个数分别为1，3，1，从左边看有两列，看到的正方形的个数分别为2，3，从而可画出主视图与左视图，再根据三种视图看到的正方形的数量乘以2，从而可计算表面积.【详解】解：从正面和左面看到的形状图如下图 表面积【点睛】本题考查的是根据俯视图还原几何体，同时考查画正视图与左视图，几何体的表面积，掌握三种视图的含义是解题的关键.2、3种，见解析【分析】根据俯视图分析底层有三个小正方形，上层一个，还有一个小正方体有3种放置即可．【详解】解：∵从小正方体搭成的物体的俯视图如图所示，是从物体的上方向下看得到的图形， ∴从俯视图看，反映出两层，底层有3个小正方体，从前往后排，第一排两个,第二排一个，左对齐，上层有一个小正方体，在第一排中间偏右，∵有5个小正方体，还有一个小正方体与其他底层三个小正方形重叠或与二层重叠，底层从左边数第一排第一列不能重叠放置，上层小正方体不能固定，为此底层重叠放置有两种如图1，图2，与上层小正方体重叠一种图3，一共有3种搭法，它们的立体图分别如图．【点睛】本题考查由俯视图画立体图形，利用俯视图确定底层有3个小正方体，上层有一个小正方体，另一正方体有3个位置放法是解题关键．3、（1）10；（2）见解析【分析】（1）数出小立方体的个数即可；（2）根据三视图的画法画出主视图、左视图、俯视图．【详解】解：（1）根据几何体，在俯视图中标出：个，故答案为：10；（2）三视图如图所示：【点睛】考查简单几何体的三视图的画法，解题的关键是掌握主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形．画三视图时还要注意“长对正、宽相等、高平齐”．4、见解析【分析】主视图有3列，每列小正方形数目分别为2，1，3；左视图有2列，每列小正方形数目分别为3，2；俯视图有3列，每列小正方形数目分别为2，1，1．【详解】解：如图所示，【点睛】本题考查作图—三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形．5、（1）画图见解析；（2）DE=3米【分析】（1）连接AC，过D点做AC平行线，交EB与点F，即可得投影EF．（2）太阳光属于平行光源，故，故，所以DE=3.【详解】（1）如图所示：（2）∵DE//AC∴∠EFD=∠BCA∴∴∴∴DE=3米．【点睛】本题考查了平行投影以及相似三角形的判定和性质，在实际生活中，处处都存在相似三角形.当我们与其接触时，就能利用相似的相关知识去识别和解决实际生活中的问题，如同一时刻物高与影长的问题．
