沪科版九年级下册第25章 投影与视图综合与测试练习

这是一份沪科版九年级下册第25章 投影与视图综合与测试练习，共20页。试卷主要包含了分别从正面，如图所示的几何体的主视图是等内容，欢迎下载使用。

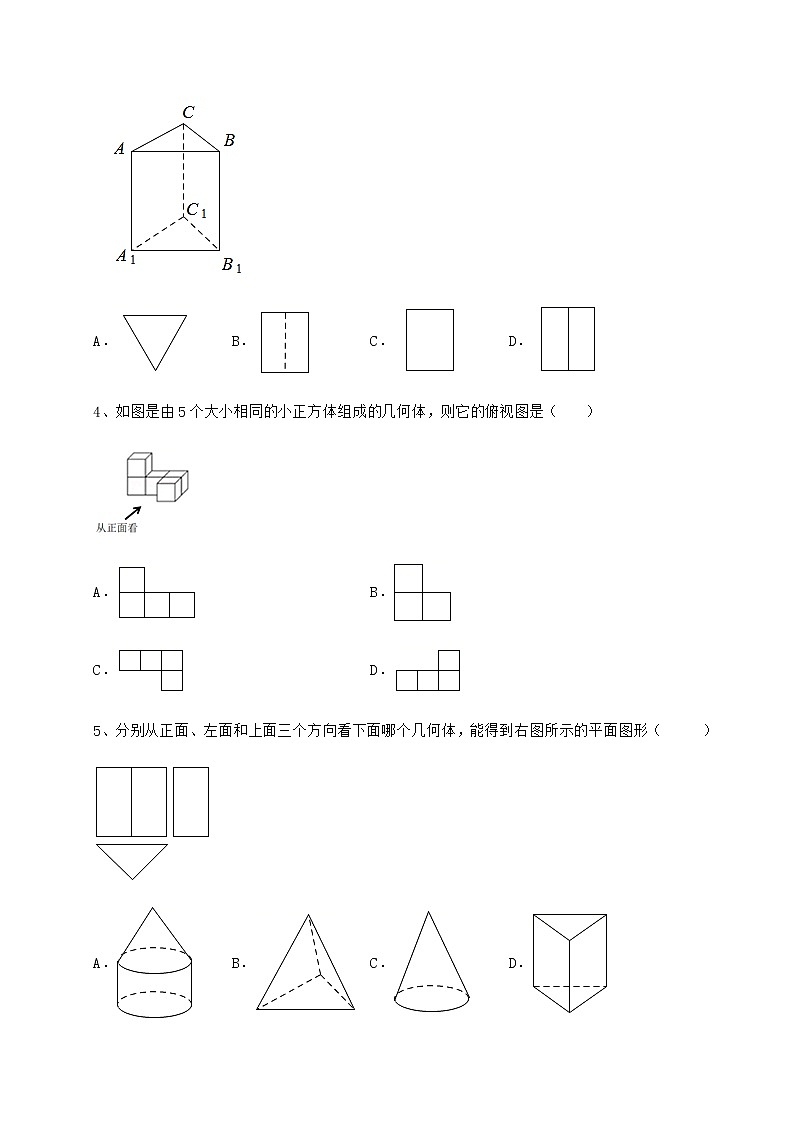

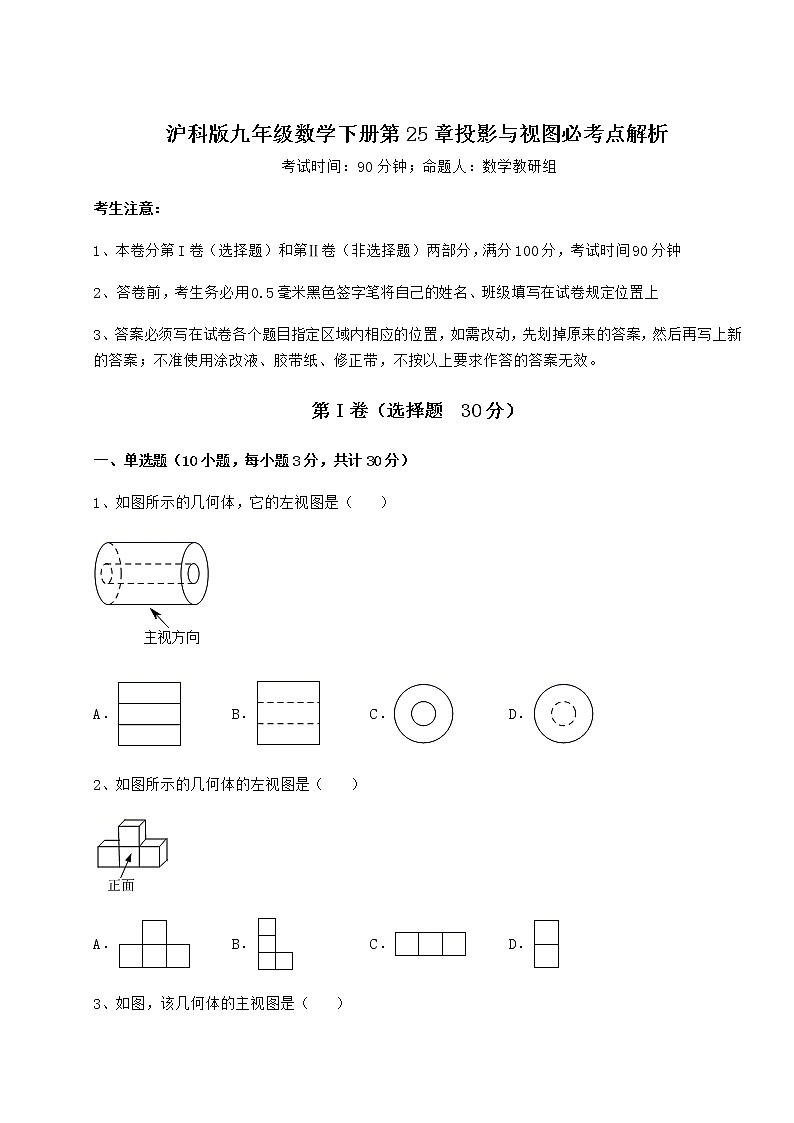

沪科版九年级数学下册第25章投影与视图必考点解析 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的几何体，它的左视图是（　　）A． B． C． D．2、如图所示的几何体的左视图是（    ）A． B． C． D．3、如图，该几何体的主视图是（    ）A． B． C． D．4、如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是（　　）A． B．C． D．5、分别从正面、左面和上面三个方向看下面哪个几何体，能得到右图所示的平面图形（      ）A． B． C． D．6、如图所示的几何体的主视图是（　　）A． B． C． D．7、如图，图形从三个方向看形状一样的是（　　）A．  B． C． D．8、如图是由几个小立方体所搭成的几何体从上面看到的平面图形，小正方形中的数字表示在该位置小立方体的个数，则这个几何体从正面看到的平面图形为（    ）A．  B． C．  D．9、如图，一路灯距地面5.6米，身高1.6米的小方从距离灯的底部（点O）5米的A处，沿OA所在的直线行走到点C时，人影长度增长3米，小方行走的路程AC＝（　　）A．7.2 B．6.6 C．5.7 D．7.510、四个相同的小正方体组成的立体图形如图所示，它的主视图为（    ）A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如图所示是从不同的方向观察一个圆柱体得到的形状图，由图中数据计算此圆柱体的侧面积为________（结果保留）．            从正面看          从左面看        从上面看2、日晷是我国古代测定时刻的仪器，它是利用__来测定时刻的．3、从正面和左面看一个长方体得到的形状图如图所示（单位：），则其从上面看到的形状图的面积为__________．4、在学校开展的手工制作比赛中，小明用纸板制作了一个圆锥模型，它的三视图如图所示，根据图中数据求出这个模型的侧面积为______．5、当你晨练时，你的影子总在你的正后方，则你是在向正__方跑．三、解答题（5小题，每小题10分，共计50分）1、将6个棱长为3cm的小正方体在地面上堆叠成如图所示的几何体，然后将需露出的表面部分染成红色．（1）画出分别从正面、左面、上面观察所看到这个几何体的形状图．（2）求该几何体被染成红色部分的面积．2、已知下图为一几何体从三个方向看到的形状图；（1）写出这个几何体的名称；（2）画出它的表面展开图；（3）根据图中所给的数据，求这个几何体的表面积．（结果保留）3、一个几何体由几个大小相同的小立方块搭成，从上面看到的这个几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数．请画出从正面和左面看到的这个几何体的形状图．4、由5个相同的小立方块搭成的几何体如图所示，请画出从三个方向看所得到的形状图．5、根据要求完成下列题目．（1）图中有_____块小正方体．（2）请在方格纸中分别画出它的左视图和俯视图（画出的图都用铅笔涂上阴影）．（3）用小正方体搭一几何体，使得它的俯视图和左视图与你在下图方格中所画的图一致，则这样的几何体最少要____个小正方体，最多要____个小正方体． -参考答案-一、单选题1、C【分析】根据几何体的左面是一个圆环即可得左视图．【详解】由于几何体的左面是一个圆环，故其左视图也是一个圆环，且小圆是实线．故选：C．【点睛】本题考查了三视图，根据所给几何体正确画出三视图是关键．2、D【分析】根据左视图的定义即可得．【详解】解：左视图是指从左面观察几何体所得到的视图，这个几何体的左视图是，故选：D．【点睛】本题考查了左视图，熟记定义是解题关键．3、B【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中，看不到的棱需要用虚线来表示．【详解】解：从正面看易得，该几何体的视图为B，故选：B【点睛】本题主要考查了三视图的知识，主视图是从物体的正面看得到的视图，掌握主视图的概念是解题的关键．4、C【分析】根据几何体的结构特征及俯视图可直接进行排除选项．【详解】解：如图是由5个大小相同的小正方体组成的几何体，则它的俯视图是；故选C．【点睛】本题主要考查从不同方向看几何体，熟练掌握几何体的特征是解题的关键．5、D【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是三角形可判断出此几何体为三棱柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个三角形，∴此几何体为三棱柱．故选：D．【点睛】本题主要考查了由三视图判断几何体，解题的关键是熟练掌握由主视图和左视图可得几何体是柱体，锥体还是球体，由俯视图可确定几何体的具体形状．6、A【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看，如图：故选：A．【点睛】此题考查小正方体组成的几何体的三视图，正确掌握几何体三视图的画法是解题的关键．7、C【分析】根据从上面看得到的图形是俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．【详解】解：A．从上面看是一个圆，从正面和从左边看是一个矩形，故本选项不合题意；B．从上面看是一个有圆心的圆，从正面和从左边看是一个等腰三角形，故本选项不合题意；C．从三个方向看形状一样，都是圆形，故本选项符合题意；D．从上面看是一个正方形，从正面和从左边看是一个长方形形，故本选项不合题意．故选：C．【点睛】本题考查了简单几何体的三视图，从上面看到的图形是俯视图，从正面看到的图形是主视图，从左面看到的图形是左视图．8、B【分析】几何体从上面看到的每个数字是该位置小立方体的个数，可得从正面看共有3列，2层，从左往右的每列的小立方体的个数为1，2，1，从上往下的每层的小立方体的个数为1，3，即可求解【详解】解：几何体从上面看到的每个数字是该位置小立方体的个数，可得从正面看共有3列，2层，从左往右每列的小立方体的个数为1，2，1，从上往下每层的小立方体的个数为1，3，所以这个几何体从正面看到的平面图形为故选：B【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）从正面看：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）从侧面看：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）从上面看：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．9、D【分析】设出影长AB的长，利用相似三角形可以求得AB的长，然后在利用相似三角形求得AC的长即可．【详解】解：∵AE⊥OD，OG⊥OD，∴AE//OG，∴∠AEB=∠OGB，∠EAB=∠GOB，∴△AEB∽△OGB，∴，即 ，解得：AB＝2m；∵OA所在的直线行走到点C时，人影长度增长3米，∴DC＝AB+3=5m，OD=OA+AC+CD=AC+10，∵FC∥GO，∴∠CFD=∠OGD，∠FCD=∠GOD，△DFC∽△DGO，∴，即，解得：AC＝7.5m．所以小方行走的路程为7.5m．故选择：D．【点睛】本题主要考查的是相似三角形在实际中的中心投影的应用，掌握相似三角形判断与性质，利用对应边成比例是解答本题的关键．10、A【分析】根据几何体的三视图解答即可．【详解】根据立体图形得到：主视图为：，左视图为：，俯视图为：，故选：【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．二、填空题1、【分析】根据主视图确定出圆柱体的底面直径与高，然后根据圆柱体的侧面积公式列式计算即可得解．【详解】解：由图可知，圆柱体的底面直径为2，高为3，所以，侧面积．故答案为：．【点睛】本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的侧面积公式，解题的关键是根据主视图判断出圆柱体的底面直径与高．2、日影【分析】根据日晷的工作原理解答即可．【详解】解：晷是按照日影测定时刻的仪器，晷长即为所测量影子的长度．故答案是：日影．【点睛】本题考查了数学常识，此类问题要结合实际问题来解决，生活中的一些数学常识要了解．3、6【分析】从正面看，左面看，得到长方体的高为4，长为3，得到从上面看的矩形长为3；左边看，从上面看，宽相等，得到从上面看的矩形宽为2，计算即可．【详解】根据正面，左面高平齐，正面，上面长对正，左面，上面宽相等，得到从上面看的矩形长为3，宽为2故从上面看到的形状图的面积为6，故答案为：6．【点睛】本题考查了从不同方向看，熟练掌握三视图的特点与联系是解题的关键．4、【分析】从主视图和左视图都为一个三角形，俯视图为一个圆，可以确定这个几何体是圆锥，由三视图可知圆锥的底面半径为，高为4，进而求得母线长，据此求得圆锥的侧面积．【详解】从主视图和左视图都为一个三角形，俯视图为一个圆，可以确定这个几何体是圆锥，由三视图可知圆锥的底面半径为，高为，则母线长为，所以这个模型的侧面积为．故答案为．【点睛】本题考查了根据三视图确定几何体，求圆锥的侧面，牢记公式是解题的关键．5、东【分析】利用平行投影的性质，得出影子的位置，即可得出答案．【详解】当你晨练时，太阳从东方，人的影子向西，所以当你的影子总在你的正后方，则你是在向正东方跑．故答案为：东．【点睛】本题主要考查了平行投影的性质，得出影子与太阳的位置关系是解题关键．三、解答题1、（1）见解析；（2）189cm2．【分析】（1）由已知条件可知，主视图有3列，每列小正方数形数目分别为2，1，1；左视图有3列，每列小正方形数目分别为1，2，1；俯视图有3列，每列小正方数形数目分别为3，1，1．据此可画出图形；（2）分别从前面，后面，左面，右面和上面数出被染成红色部分的正方形的个数，再乘以1个面的面积即可求解．【详解】解：（1）作图如下：（2）（4+4+4+4+5）×（3×3）＝21×9＝189（cm2）答：该几何体被染成红色部分的面积为189cm2．【点睛】本题考查简单组合体的三视图的画法．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；注意看到的用实线表示，看不到的用虚线表示．注意涂色面积指组成几何体的外表面积．2、（1）圆柱体；（2）见解析；（3）【分析】（1）根据三视图的特征即可得出几何体；（2）根据圆柱体的特征，侧面展开为一个长方形，底面为两个圆，即可画出；（3）根据三视图可得：展开图中圆的直径为8，长方形的长为16，根据圆柱表面积的计算方法即可求得结果．【详解】解：（1）根据题目中已知的三视图符合圆柱体的三视图特征，故这个几何体为圆柱；（2）表面展开图如图所示：（3）展开图圆的周长为：；展开图圆的面积为：；∴这个几何体的表面积为：，∴这个几何体的表面积为．【点睛】题目主要考查三视图、几何体的侧面展开图及几何体的表面积计算方法，理解、看懂三视图是解题关键．3、答案见解析【分析】根据题目条件可知，该几何体从正面看有3列，各列中小正方形的数目分别为2，2和3；从左面看有2列，各列中小正方形的数目分别为3和2；据此可画出图形．【详解】解：从正面看到的该几何体的形状图如下图所示：从左面看到的该几何体的形状图如下图所示：【点睛】本题考查几何体的三视图画法，由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字；左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中小正方形数字中的最大数字．4、见解析【分析】根据立方体的三视图解答．【详解】解：如图：【点睛】此题考查立体图形的三视图画法，正确掌握画立体图形的方法及掌握立体图形的特点是解题的关键．5、（1）6；（2）见解析；（3）5,7【分析】（1）根据图形知图形的层数及各层的块数，相加即得；（2）根据三视图的画法解答；（3）最少时只能将竖列的两个的最上一个去掉，最多时在两个的最上加一个．【详解】解：由图知，图形共有3层，最下层有3块小正方体，中间一层有2块，最上一层有1块，∴图中共有1+2+3=6块小正方体，故答案为：6；（2）如图：（3）如图，用小正方体搭一几何体，使得它的俯视图和左视图与你在下图方格中所画的图一致，则这样的几何体最少要5个，最多需要7个，故答案为：5,7．【点睛】此题考查画小正方体构成的立体图形的三视图，数小正方体的个数，正确掌握立体图形的三视图的画法是解题的关键．
