沪科版九年级下册第25章 投影与视图综合与测试习题

这是一份沪科版九年级下册第25章 投影与视图综合与测试习题，共21页。试卷主要包含了如图，身高1.5米的小明．，图中几何体的左视图是，如图所示的几何体的俯视图是等内容，欢迎下载使用。

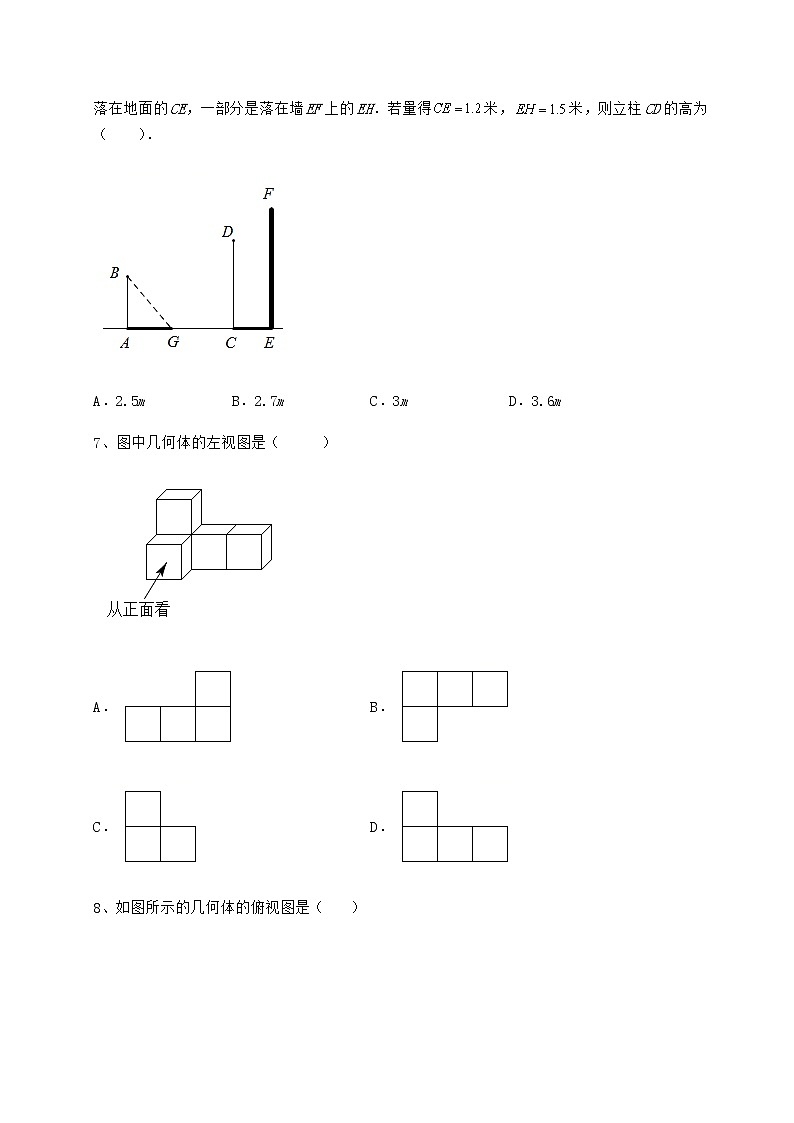

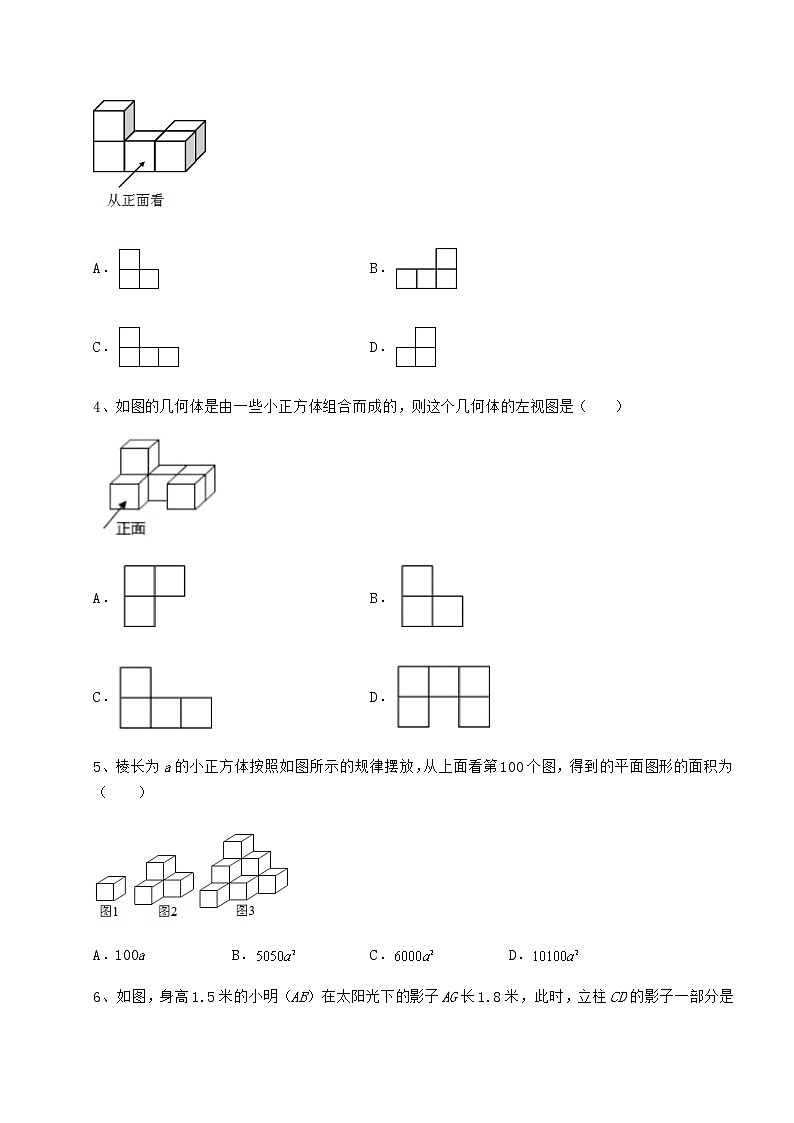

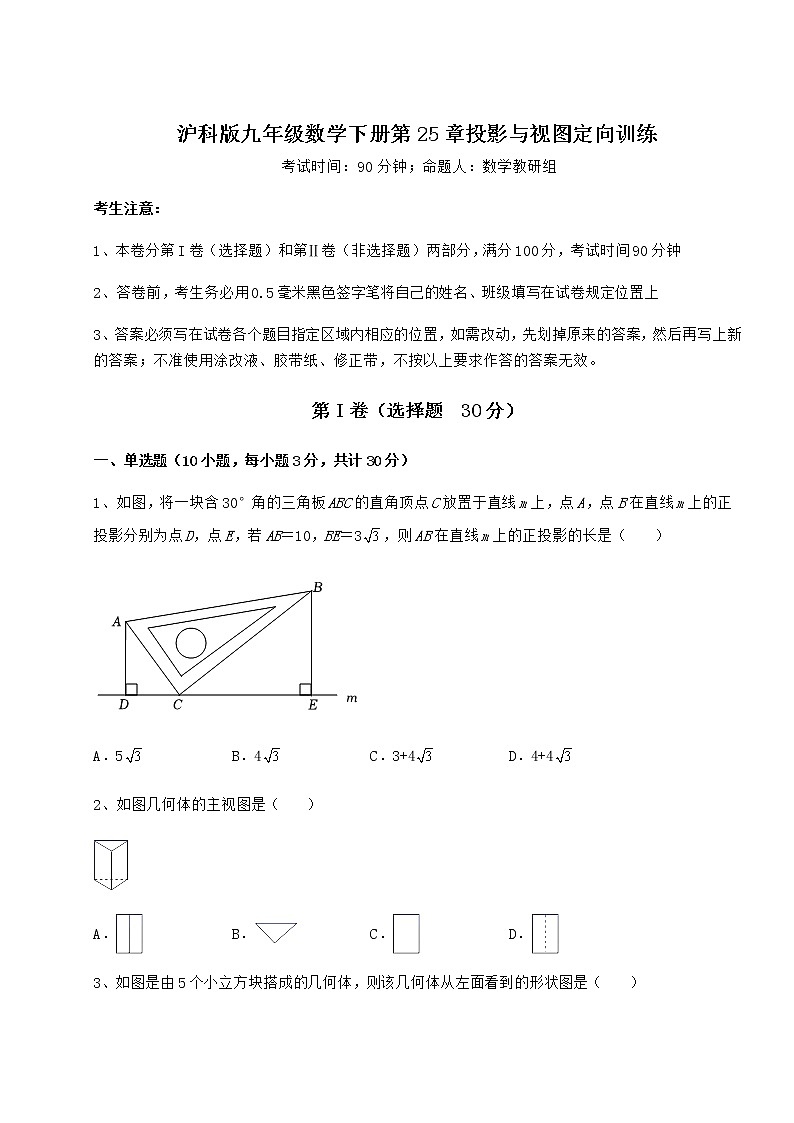

沪科版九年级数学下册第25章投影与视图定向训练 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图，将一块含30°角的三角板ABC的直角顶点C放置于直线m上，点A，点B在直线m上的正投影分别为点D，点E，若AB＝10，BE＝3，则AB在直线m上的正投影的长是（　　）A．5 B．4 C．3+4 D．4+42、如图几何体的主视图是（    ）A． B． C． D．3、如图是由5个小立方块搭成的几何体，则该几何体从左面看到的形状图是（    ）A． B．C． D．4、如图的几何体是由一些小正方体组合而成的，则这个几何体的左视图是（    ）A．  B． C．  D．5、棱长为a的小正方体按照如图所示的规律摆放，从上面看第100个图，得到的平面图形的面积为（    ）A．100a B． C． D．6、如图，身高1.5米的小明（AB）在太阳光下的影子AG长1.8米，此时，立柱CD的影子一部分是落在地面的CE，一部分是落在墙EF上的EH．若量得米，米，则立柱CD的高为（    ）．A．2.5m B．2.7m C．3m D．3.6m7、图中几何体的左视图是（      ）A． B．C． D．8、如图所示的几何体的俯视图是（    ）A． B． C． D．9、如图，图形从三个方向看形状一样的是（　　）A．  B． C． D．10、如图所示的几何体的主视图为（    ）A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、用若干个大小相同的小立方块搭一个几何体，使得从正面和从上面看到的这个几何体的形状如图所示，则搭出这个几何体至少需要_____个小立方体，最多需要_____个小立方体．2、图2是图1中长方体的三视图，用S表示面积，S主＝x2+2x，S左＝x2+x，则S俯＝___．3、如图，是一个由若干个相同的小正方体组成的几何体的三视图，则组成这个几何体的小正方体的个数是_____．4、阳光下，同学们整齐地站在操场上做课间操，小勇和小宁站在同一列，小勇的影子正好落到后面一个同学身上，而小宁的影子却没有落到后面一个同学身上，据此判断他们的队列方向是______（填“背向太阳”或“面向太阳”），小宁比小勇_______（填“高”、“矮”、或“一样高”）．5、三棱柱的三视图如图所示，已知△EFG中，EF=8cm，EG=12cm，∠EFG=45°．则AB的长为________cm．三、解答题（5小题，每小题10分，共计50分）1、画出下列几何体的主视图、左视图与俯视图．2、如图是由7个棱长为1的小正方体搭成的几何体．（1）请分别画出这个几何体的主视图、左视图和俯视图；（2）这个几何体的表面积为　  　（包括底面积）；（3）若使得该几何体的俯视图和左视图不变，则最多还可以放　  　个相同的小正方体．3、如图，是公园的一圆形桌面的主视图，表示该桌面在路灯下的影子．（1）请你在图中找出路灯的位置（要求保留画图痕迹，光线用虚线表示）；（2）若桌面直径和桌面与地面的距离均为1.2m，测得影子的最大跨度为2m，求路灯O与地面的距离．4、（1）一个几何体由一些大小相同的小正方体搭成，如图是从上面看这个几何体的形状图，小正方形中的数字表示在该位置的小正方体的个数，请在网格中画出从正面和左面看到的几何体的形状图．（2）用小立方块搭一几何体，使它从正面看，从左面看，从上面看得到的图形如图所示．请在从上面看到的图形的小正方形中填人相应的数字，使得小正方形中的数字表示在该位置的小立方块的个数．其中，图1填人的数字表示最多组成该几何体的小立方块的个数，图2填入的数字表示最少组成该几何体的小立方块的个数．5、画出从3个方向看如图所示几何体的形状图． -参考答案-一、单选题1、C【分析】根据30°角所对的直角边等于斜边的一半，可得AC=5，根据锐角三角函数可得BC的长，再根据勾股定理可得CE的长；通过证明△ACD∽△CBE，再根据相似三角形的性质可得CD的长，进而得出DE的长．【详解】解：在Rt△ABC中，∠ABC=30°，AB=10，∴AC=AB=5，BC=AB•cos30°=10×，在Rt△CBE中，CE=，∵∠CAD+∠ACD=90°，∠BCE+∠ACD=90°，∴∠CAD=∠BCE，∴Rt△ACD∽Rt△CBE，∴，∴CD=，∴DE=CD+BE=，即AB在直线m上的正投影的长是，故选：C．【点睛】本题考查了平行投影，掌握相似三角形的判断与性质以及勾股定理是解答本题的关键．2、A【分析】根据题意可得：从正面看，主视图是两个长方形，即可求解．【详解】解：从正面看，主视图是两个长方形．故选：A【点睛】本题主要考查了几何体的三视图，熟练掌握几何体的三视图的特征是解题的关键．3、D【分析】左视图：从左边看立体图形，看到的平面图形是左视图，根据左视图的定义可得答案.【详解】解：该几何体从左面看到的形状图有2列，第1列看到1个正方形，第2列看到2个正方形，所以左视图是D，故选D【点睛】本题考查的是三视图，值得注意的是能看到的立体图形中的线条都要画成实线，看不到的画成虚线，掌握“左视图的含义”是解题的关键.4、B【分析】根据左视图是从左面看得到的图形，可得答案．【详解】解：从左边看，上面一层是一个正方形，下面一层是两个正方形，故选B【点睛】本题考查了简单组合体的三视图，从左面看得到的图形是左视图，掌握三视图的有关定义是解题的关键．5、B【分析】先探究第100个图形俯视图所看到的小正方形的个数，再结合每个小正方形的面积为 从而可得答案.【详解】解：（1）∵第1个图有1层，共1个小正方体， 第2个图有2层，第2层正方体的个数为1+2=3， 第3个图有3层，第3层正方体的个数为1+2+3=6， 第n层时，正方体的个数为1+2+3+…+n=n（n+1）， 当n=100时，第100层的正方体的个数为×100×101=5050，从上面看第100个图，看到了5050个小正方形，所以面积为： 故选B【点睛】本题考查的是三视图，俯视图的面积，掌握“正方体堆砌图形的俯视图”是解本题的关键.6、A【分析】将太阳光视为平行光源，可得，MD=HE，即可得CM的值，故计算CD=CM+DM即可．【详解】如图所示，过D点作BG平行线交FE于点H，过E点作BG平行线交CD于点M∵BG//ME//DH∴∠BGA=∠MEC，∠BAG=∠DCE=90°∴，MD=HE∴∴∴CD=CM+DM=1+1.5=2.5故答案选：A．【点睛】本题考查了相似三角形的判断即性质，由太阳光投影判断出平行关系进而求得相似是解题的关键．7、B【分析】根据左视图是从物体左面看，所得到的图形进行解答即可．【详解】解：图中几何体的左视图是：故选：B．【点睛】本题主要考查了简单组合体的三视图，解题的关键是掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．8、D【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：结合所给几何体，其俯视图应为一个正方形，然后在正方形内部的左下角还有一个小长方形，故选D．【点睛】本题主要考查了简单几何体的三视图，熟知三视图的定义是解题的关键．9、C【分析】根据从上面看得到的图形是俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．【详解】解：A．从上面看是一个圆，从正面和从左边看是一个矩形，故本选项不合题意；B．从上面看是一个有圆心的圆，从正面和从左边看是一个等腰三角形，故本选项不合题意；C．从三个方向看形状一样，都是圆形，故本选项符合题意；D．从上面看是一个正方形，从正面和从左边看是一个长方形形，故本选项不合题意．故选：C．【点睛】本题考查了简单几何体的三视图，从上面看到的图形是俯视图，从正面看到的图形是主视图，从左面看到的图形是左视图．10、A【分析】根据主视图是从物体的正面看得到的视图即可求解．【详解】解：主视图如下故选：A．【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提．二、填空题1、7，    10．    【分析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】解：综合主视图和俯视图，这个几何体的底层有5个小正方体，第二层最少有2个，最多有5个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：5+2＝7个，至多需要小正方体木块的个数为：5+5＝10个，故答案为：7，10．【点睛】此题主要考查了几何体的三视图，考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．2、x2+4x+3【分析】由主视图和左视图的宽为x，结合两者的面积得出俯视图的长和宽，从而得出答案．【详解】∵S主=x2+3x=x（x+3），S左=x2+x=x（x+1），∴俯视图的长为x+3，宽为x+1，则俯视图的面积S俯=（x+3）（x+1）=x2+4x+3，故答案为：x2+4x+3．【点睛】本题主要考查由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．3、【分析】根据三视图画出图形，并且得出每列和每行的个数，然后相加即可得出答案．【详解】解：根据三视图可画图如下：则组成这个几何体的小正方体的个数是：1+3+1+1+1+2＝9；故答案为：9．【点睛】本题主要考查几何体的三视图，熟练掌握几何体的三视图是解题的关键．4、面向太阳    矮    【分析】根据小勇的影子正好落到后面一个同学身上可得他们的队列方向是面向太阳，根据同时同地，身高与影长成正比可得答案．【详解】∵小勇的影子正好落到后面一个同学身上，∴他们的队列方向是面向太阳，∵小宁的影子却没有落到后面一个同学身上，∴小勇的影子比小宁的影子长，∴小宁比小勇矮．故答案为：面向太阳，矮【点睛】本题考查平行投影，熟练掌握同时同地，身高与影长成正比是解题关键．5、．【分析】过点E作EQ⊥FG于点Q，根据三视图可知AB的长即为EQ的长，根据勾股定理求解即可．【详解】解：过点E作EQ⊥FG于点Q，由题意可得出：EQ=AB．∵∠EFG=45°，∴EQ=FQ，∵EF=8cm，∴，∴EQ=FQ=（cm），即AB的长 cm．故答案为：4．【点睛】本题考查了三棱柱的三视图，得到AB的长即为EQ的长是解题的关键．三、解答题1、见解析【分析】主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图．【详解】如图所示：主视图左视图俯视图【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提，画三视图时应注意“长对正，宽相等、高平齐”．2、（1）见解析；（2）30；（3）3【分析】（1）根据三视图的画法画出相应的图形即可；（2）三视图面积的2倍加被挡住的面积即可；（3）根据俯视图和左视图的特点即可求解．【详解】（1）这个几何体的主视图、左视图和俯视图如下：（2）（6＋4＋4）×2＋2＝30，故答案为：30；（3）保持这个几何体的俯视图和左视图不变，可往第一列和第二列分别添加1个、2个小正方体，故答案为：3．【点睛】此题主要考查了三视图，正确掌握不同视图的观察角度是解题关键．3、（1）见解析；（2）路灯O与地面的距离为3m【分析】（1）由题意连接 并延长，两条线的交点就是灯光的位置；（2）作OF⊥MN交AB于E，证明△OAB∽△OMN，再利用相似三角形的对应高的比等于相似比建立方程求解即可.【详解】解：（1）如图，点即为为所求； （2）作OF⊥MN交AB于E，如图，AB＝m，EF＝m，MN＝2m，∵，∴△OAB∽△OMN，∴AB：MN＝OE：OF，    即，解得OF＝3（m）．经检验：符合题意答：路灯O与地面的距离为3m．【点睛】本题考查的是中心投影的性质，相似三角形的判定与性质，掌握“相似三角形的对应高的比等于相似比”是解题的关键.4、（1）见解析；（2）见解析【分析】（1）根据俯视图中小正方体的个数结合主视图，主视图是从前面向后看得到的图形，从正面看分左中右三列，左边列有2个正方形，中间列有3个正方形，右边列有4个正方形画出图形，根据俯视图中小正方体的个数结合左视图，左视图是从左边向右看得到的图形，从左边看分左中右三列，左边列1个正方形，中间列4个正方形，右边列2个正方形画出图形即可；（2）根据俯视图的图形两行三列，中间列一行，从正面看分左中右三例，左边列3个正方形，中间列1个正方形，右边列2个正方形，从左面看，分两行，前行后行，前行2个正方形，后行3个正方形，左列前行可以是1个正方体或2个正方体，左列后行3个正方体，中间列只有前行1个正方体，右边列前行2个正方体，右边列后行可以1个或2个正方体，最多10个正方体如图1，最少8个正方体如图2在俯视图中标出个数即可．【详解】解：（1）从正面看分左中右三列，左边列有2个正方形，中间列有3个正方形，右边列有4个正方形，如图从左边看分左中右三列，左边列1个正方形，中间列4个正方形，右边列2个正方形，如图所示：（2）从正面看分左中右三例，左边列3个正方形，中间列1个正方形，右边列2个正方形，从左面看，分两行，前行后行，前行2个正方形，后行3个正方形，左列前行可以是1个正方体或两个正方体，，左列后行3个正方体，中间列只有前行1个正方体，右边列前行2个正方体，后列可以1个或2个正方体，最多10个正方体如图1，最少8个正方体如图2．根据题意，填图如下：【点睛】本题考查根据俯视图画主视图与左视图，根据主视图与左视图确定组成图形的正方体的个数，从立体图形到平面图形的转化三视图，由平面图形三视图到立体图形还原几何体空间想象能力，本题难度较大，培养空间想象力，掌握相关知识是解题关键．5、见解析【分析】从正面看有3列，每列小正方形数目分别为1，3，1；从左面有1列，小正方形数目为3；从上面看有3列，每行小正方形数目分别为1，1，1；【详解】解：如图所示：【点睛】本题考查了实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．
