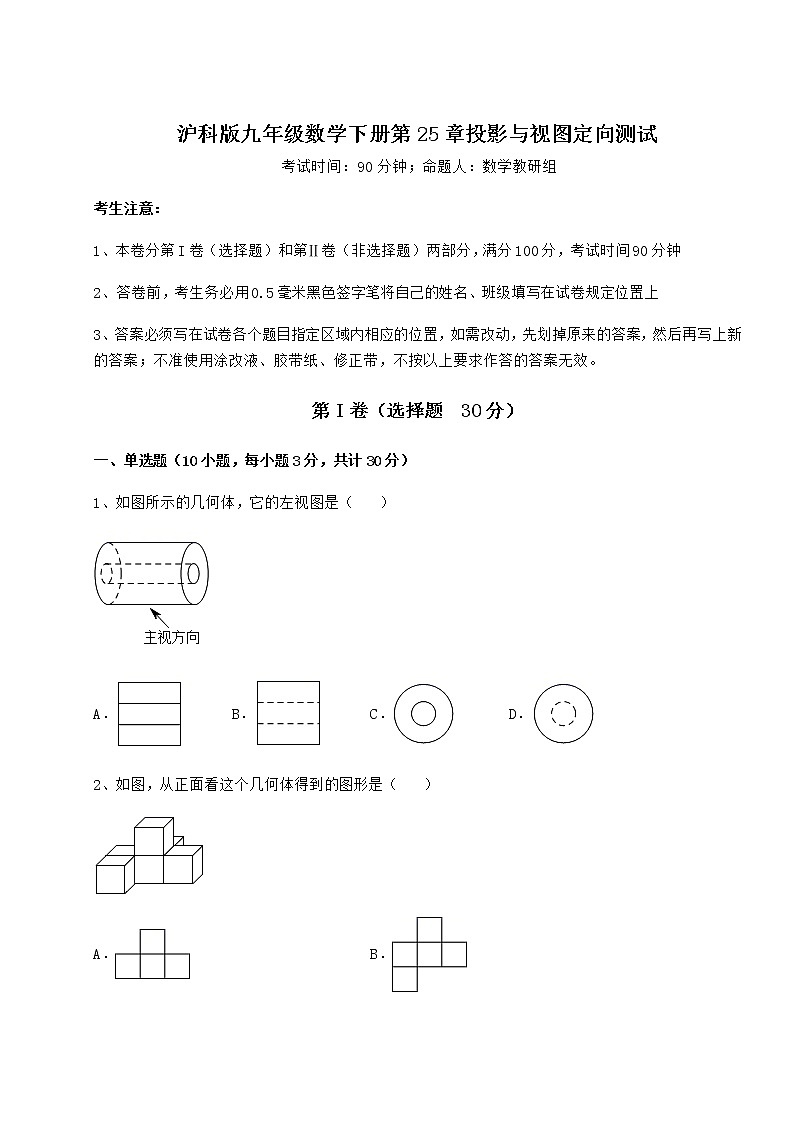

沪科版九年级数学下册第25章投影与视图定向测试

 考试时间：90分钟；命题人：数学教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题  30分）

一、单选题（10小题，每小题3分，共计30分）

1、如图所示的几何体，它的左视图是（　　）

A． B． C． D．

2、如图，从正面看这个几何体得到的图形是（　　）

A． B．

C． D．

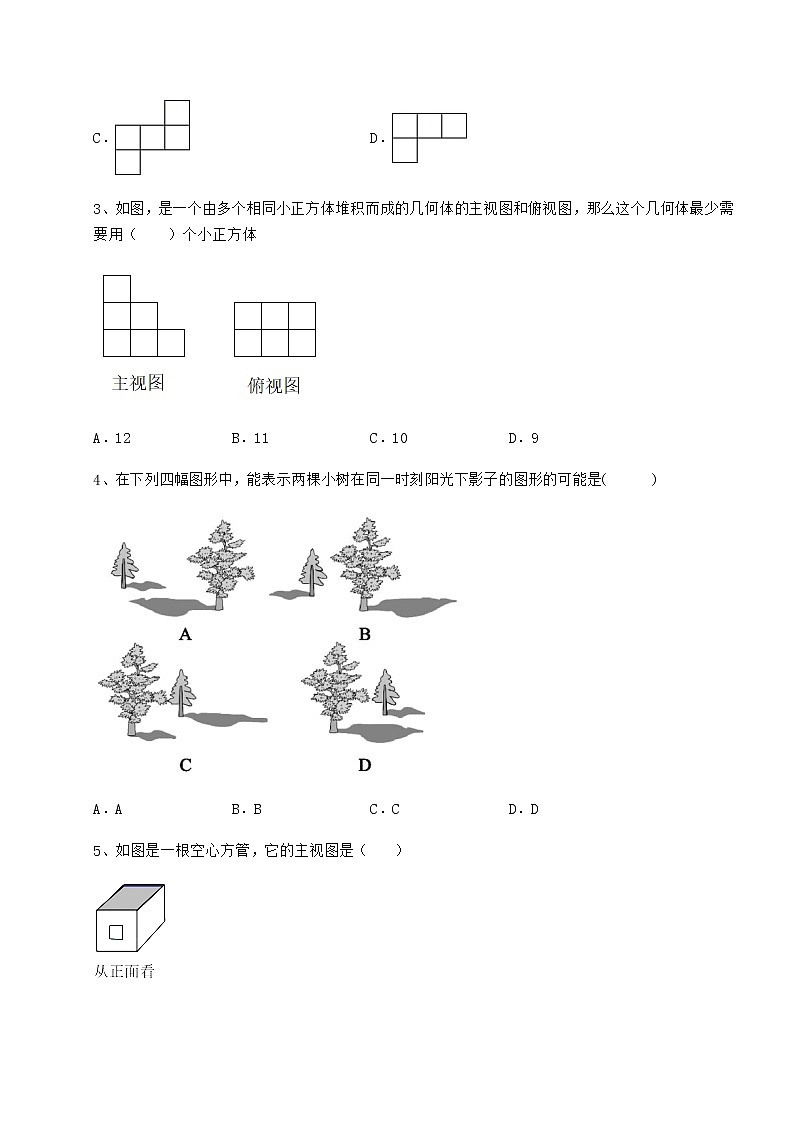

3、如图，是一个由多个相同小正方体堆积而成的几何体的主视图和俯视图，那么这个几何体最少需要用（　　）个小正方体

A．12 B．11 C．10 D．9

4、在下列四幅图形中，能表示两棵小树在同一时刻阳光下影子的图形的可能是(　  　)

A．A B．B C．C D．D

5、如图是一根空心方管，它的主视图是（　　）

A． B． C． D．

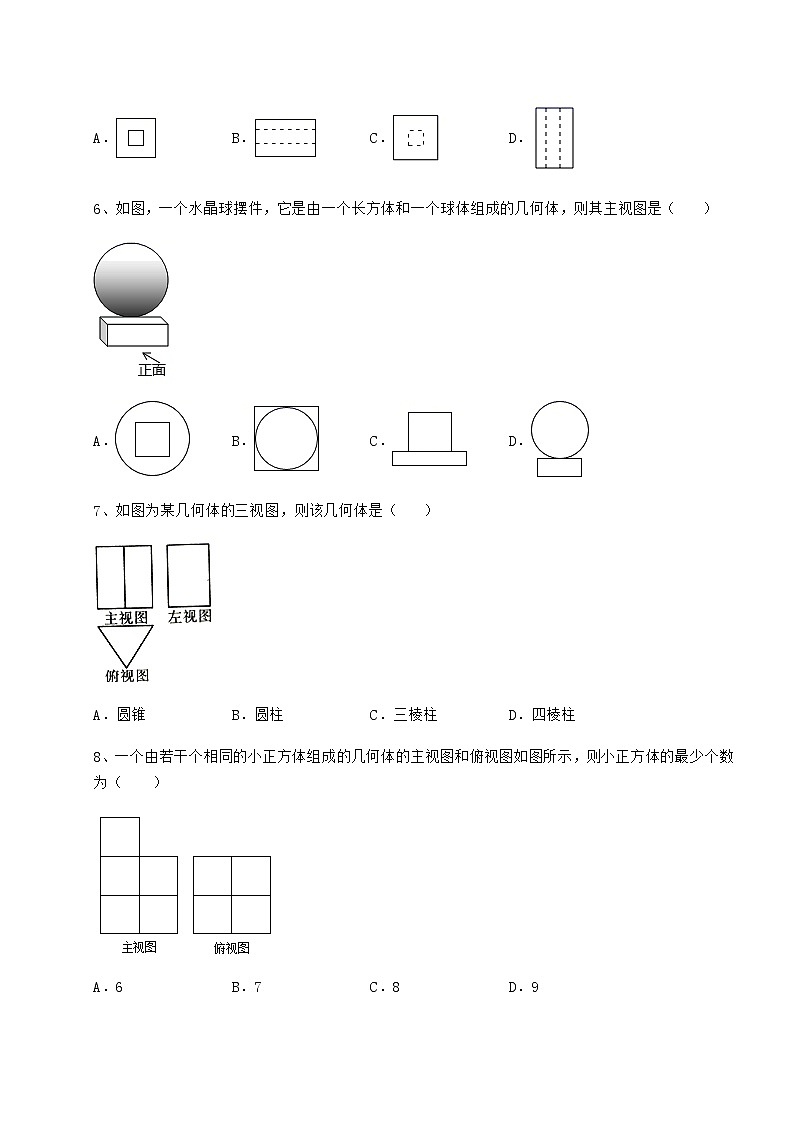

6、如图，一个水晶球摆件，它是由一个长方体和一个球体组成的几何体，则其主视图是（　　）

A． B． C． D．

7、如图为某几何体的三视图，则该几何体是（    ）

A．圆锥 B．圆柱 C．三棱柱 D．四棱柱

8、一个由若干个相同的小正方体组成的几何体的主视图和俯视图如图所示，则小正方体的最少个数为（    ）

A．6 B．7 C．8 D．9

9、如图是由5个小立方块搭成的几何体，则该几何体从左面看到的形状图是（    ）

A． B．

C． D．

10、如图是一个几何体的实物图，则其主视图是（    ）

A． B． C． D．

第Ⅱ卷（非选择题  70分）

二、填空题（5小题，每小题4分，共计20分）

1、如图是一个几何体的三视图（图中尺寸单位：），根据图中所示数据计算该几何体的底面周长为______．

2、由8个相同的小正方体组成的几何体如图1所示，拿掉______个小正方体后的几何体的主视图和左视图都是图2所示图形．

3、用若干个相同的小立方块搭建一个几何体，使从它的正面和上面看到的图形如图所示，动手搭一搭，最多和最少需要的小立方块相差______个．

4、由一些大小相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体的小正方体的个数最少是________．

5、如图，是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则搭成的几何体小立方体的个数最大是________．

三、解答题（5小题，每小题10分，共计50分）

1、如图是用10块完全相同的小正方体搭成的几何体．

（1）请在方格中画出它的三个视图；

（2）如果只看三视图，这个几何体还有可能是用_________块小正方体搭成的．

2、一个几何体由几个大小相同的小立方块搭成，从上面看到的这个几何体的形状图如图所示，其中小正方形中的数字表示在该位置的小立方块的个数．请画出从正面和左面看到的这个几何体的形状图．

3、（1）一个几何体由一些大小相同的小正方体搭成，如图是从上面看这个几何体的形状图，小正方形中的数字表示在该位置的小正方体的个数，请在网格中画出从正面和左面看到的几何体的形状图．

（2）用小立方块搭一几何体，使它从正面看，从左面看，从上面看得到的图形如图所示．请在从上面看到的图形的小正方形中填人相应的数字，使得小正方形中的数字表示在该位置的小立方块的个数．其中，图1填人的数字表示最多组成该几何体的小立方块的个数，图2填入的数字表示最少组成该几何体的小立方块的个数．

4、如图，是小亮晚上在广场散步的示意图，图中线段AB表示站立在广场上的小亮，线段PO表示直立在广场上的灯杆，点P表示照明灯的位置，

（1）在小亮由B处沿BO所在的方向行走到达O处的过程中，他在地面上的影子长度的变化情况为           ．

（2）请你在图中画出小亮站立AB处的影子．

5、从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状．

-参考答案-

一、单选题

1、C

【分析】

根据几何体的左面是一个圆环即可得左视图．

【详解】

由于几何体的左面是一个圆环，故其左视图也是一个圆环，且小圆是实线．

故选：C．

【点睛】

本题考查了三视图，根据所给几何体正确画出三视图是关键．

2、A

【分析】

首先从正面看几何体得到的平面图形是几个正方形的组合图形；然后再分别得到的图形的列数和每列小正方形的个数，由此可得出答案.

【详解】

解：观察图形从左到右小正方块的个数分别为1，2，1，

故选A.

【点睛】

本题主要考查的是简单组合体的三视图，熟练掌握几何体三视图的画法是解题的关键.

3、D

【分析】

根据几何体的主视图和俯视图可得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体，即可求解．

【详解】

解：根据几何体的主视图和俯视图得：该几何体由3层组成，最底层至少6个小正方体；第二层2个小正方体；最高层1个小正方体；

∴这个几何体最少需要用个小正方体．

故选：D

【点睛】

本题主要考查了几何体的三视图，熟练掌握三视图的特征是解题的关键．

4、D

【分析】

由太阳光是平行光线，可知同一时刻下，影子的朝向一致，由此进行求解即可．

【详解】

解：太阳光是平行光线，因此同一时刻下，影子的朝向是一致的．

故选：D．

【点睛】

考查主要考查了的影子问题，解题的关键在于能够知道太阳光是平行光线．

5、A

【分析】

根据从正面看得到的图形是主视图，可得答案．

【详解】

解：从正面看，是内外两个正方形，

故选A．

【点睛】

本题考查了简单组合体的三视图，从正面看得到的图形是主视图，注意看不到的线画虚线．

6、D

【分析】

根据从正面看得到的图形是主视图，可得答案．

【详解】

解：从正面看下边是一个矩形，矩形的上边是一个圆，

故选：D．

【点睛】

本题考查了简单组合体的三视图，掌握从正面看得到的图形是主视图是解决此题关键．

7、C

【分析】

根据三视图判断该几何体即可．

【详解】

解：根据该几何体的主视图与左视图均是矩形，主视图中还有一条棱，俯视图是三角形可以判断该几何体为三棱柱．

故选：C．

【点睛】

本题考查三视图，解题的关键是理解三视图的定义，属于中考常考题型．

8、B

【分析】

根据几何体的三视图特点解答即可．

【详解】

解：根据俯视图，最底层有4个小正方体，由主视图知，第二层最少有2个小正方体，第三层最少有1个小正方体，

∴该几何体最少有4+2+1=7个小正方体组成，

故选：B．

【点睛】

本题考查几何体的三视图，掌握三视图的特点是解答的关键．

9、D

【分析】

左视图：从左边看立体图形，看到的平面图形是左视图，根据左视图的定义可得答案.

【详解】

解：该几何体从左面看到的形状图有2列，

第1列看到1个正方形，第2列看到2个正方形，

所以左视图是D，

故选D

【点睛】

本题考查的是三视图，值得注意的是能看到的立体图形中的线条都要画成实线，看不到的画成虚线，掌握“左视图的含义”是解题的关键.

10、C

【分析】

找到从正面看所得到的图形即可．

【详解】

解：从正面看可得到一个矩形和一个下底和矩形相邻的梯形的组合图．

故选：C．

【点睛】

本题考查了三视图的知识，主视图是从物体的正面看得到的视图．

二、填空题

1、4πcm．

【分析】

根据主视图是等腰三角形，利用等腰三角形的性质，勾股定理求得底边的长，这就是圆锥底面圆的直径，计算周长即可．

【详解】

如图，根据主视图的意义，得三角形是等腰三角形，

∴三角形ABC是直角三角形，

BC==2，

∴底面圆的周长为：2πr=4πcm．

故答案为：4πcm．

【点睛】

本题考查了几何体的三视图，熟练掌握圆锥的三视图及其各视图的意义是解题的关键．

2、3、4、5

【分析】

拿掉若干个小立方块后保证从正面和左面看到的图形如图2所示，所以最底下一层最少必须有2个小立方块，上面一层必须保留1个立方块，即可知可以拿掉小立方块的个数．

【详解】

根据题意，拿掉若干个小立方块后保证从正面和左面看到的图形如图2所示，

所以最底下一层最少必须有2个小立方块，上面一层必须保留1个立方块，如图，

故答案为：3，4、5．

【点睛】

本题考查了由三视图判断几何体，几何体的三种视图，掌握定义是关键．解决此类图的关键是由立体图形得到三视图，学生由于空间想象能力不够，易造成错误．

3、5

【分析】

根据正面看与上面看的图形，得到俯视图中最左的一列都为3层，第2列都为2层，第3列为1层，得到最多共3+3+3+2+2+1=14个小正方体，再根据正面看与上面看的图形，得到俯视图中的第1列只有一处为3层，其余为1层，分三种情况考虑：最底层为3层，中间为3层，上面为3层；第2列只有一处为2层，上面或下面；第3列为1层，最少需要1+1+3+1+2+1=9个小正方体．

【详解】

解：由题意可得：

最多需要14个小正方体，最少需要9个正方体，

相差14-9=5个，

故答案为：5．

【点睛】

本题考查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视图的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．

4、3

【分析】

根据所给出的图形可知这个几何体共有2层，2列，先看第一层正方体可能的最少个数，再看第二层正方体的可能的最少个数，相加即可．

【详解】

解：仔细观察物体的主视图和左视图可知：该几何体的下面最少要有2个小正方体，上面最少要有1个小正方体，

故该几何体最少有3个小正方体组成．

故答案为：3．

【点睛】

本题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．

5、7

【分析】

根据俯视图和左视图确定每层的立方体的个数，即可求解．

【详解】

解：由俯视图易得最底层有4个立方体，由左视图易得第二层最多有3个立方体和最少有1个立方体，

那么小立方体的个数可能是5个或6个或7个．

故答案为：7

【点睛】

此题考查了几何体的三视图，解题的关键是根据几何体的三视图确定各层的立方体的个数．

三、解答题

1、（1）见解析；（2）9或11

【分析】

（1）根据三视图的定义画图即可；

（2）从俯视图看，最下面一层有6个小正方体，从正视图和左视图看，最上面一层只有1个小立方体，中间一层最少有2个小正方体，最多有4个小立方体，由此即可得到答案．

【详解】

（1）画出的三视图如图所示：

（2）从俯视图看，最下面一层有6个小正方体，从正视图和左视图看，最上面一层只有1个小立方体，中间一层最少有2个小正方体，最多有4个小立方体，

∴这个几何体还可以由9个或11个小正方体组成．

【点睛】

本题主要考查了画小立方体组成的几何体的三视图，由三视图求小立方体个数，解题的关键在于能够正确观察图形求解．

2、答案见解析

【分析】

根据题目条件可知，该几何体从正面看有3列，各列中小正方形的数目分别为2，2和3；从左面看有2列，各列中小正方形的数目分别为3和2；据此可画出图形．

【详解】

解：从正面看到的该几何体的形状图如下图所示：

从左面看到的该几何体的形状图如下图所示：

【点睛】

本题考查几何体的三视图画法，由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字；左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中小正方形数字中的最大数字．

3、（1）见解析；（2）见解析

【分析】

（1）根据俯视图中小正方体的个数结合主视图，主视图是从前面向后看得到的图形，从正面看分左中右三列，左边列有2个正方形，中间列有3个正方形，右边列有4个正方形画出图形，根据俯视图中小正方体的个数结合左视图，左视图是从左边向右看得到的图形，从左边看分左中右三列，左边列1个正方形，中间列4个正方形，右边列2个正方形画出图形即可；

（2）根据俯视图的图形两行三列，中间列一行，从正面看分左中右三例，左边列3个正方形，中间列1个正方形，右边列2个正方形，从左面看，分两行，前行后行，前行2个正方形，后行3个正方形，左列前行可以是1个正方体或2个正方体，左列后行3个正方体，中间列只有前行1个正方体，右边列前行2个正方体，右边列后行可以1个或2个正方体，最多10个正方体如图1，最少8个正方体如图2在俯视图中标出个数即可．

【详解】

解：（1）从正面看分左中右三列，左边列有2个正方形，中间列有3个正方形，右边列有4个正方形，如图

从左边看分左中右三列，左边列1个正方形，中间列4个正方形，右边列2个正方形，

如图所示：

（2）从正面看分左中右三例，左边列3个正方形，中间列1个正方形，右边列2个正方形，

从左面看，分两行，前行后行，前行2个正方形，后行3个正方形，

左列前行可以是1个正方体或两个正方体，，左列后行3个正方体，中间列只有前行1个正方体，右边列前行2个正方体，后列可以1个或2个正方体，最多10个正方体如图1，最少8个正方体如图2．

根据题意，填图如下：

【点睛】

本题考查根据俯视图画主视图与左视图，根据主视图与左视图确定组成图形的正方体的个数，从立体图形到平面图形的转化三视图，由平面图形三视图到立体图形还原几何体空间想象能力，本题难度较大，培养空间想象力，掌握相关知识是解题关键．

4、（1）变短；（2）见详解．

【分析】

（1）先选取B，O之间一点D，分别作出小亮的影子，比较代表影长的线段长度即可得出变化情况即可；

（2）连结线段PA，并延长交底面于点E，得到线段BE即可．

【详解】

解（1）在小亮由B处沿BO所在的方向行走到达O处的过程取点D，

通过灯光在B处小亮的影长为BE，当小亮走到D处时，小亮的影长为FD，

BE＞FD，

∴小亮由B处沿BO所在的方向行走到达O处的过程中，他在地面上的影子长度的变化情况为变短，

故答案为：变短；

（2）如图所示，连结PA，并延长交底面于E，则线段BD为求作小亮的影长．

【点睛】

本题考查投影知识，从远处向灯光处走去影长的变化，掌握影长变化规律，向灯光走近，影长变短，远离灯光，影长变长，先走近再走远先变短再变长是解题关键．

5、见解析

【分析】

读图可得，主视图有3列，每列小正方形数目分别为2，1，1；左视图有1列，小正方形数目分别为2；俯视图有3行，每行小正方形数目分别为1，1，1．

【详解】

如图所示：

【点睛】

此题考查作图-三视图，解题关键在于掌握作图法则.
