初中数学沪科版九年级下册第25章 投影与视图综合与测试综合训练题

这是一份初中数学沪科版九年级下册第25章 投影与视图综合与测试综合训练题，共16页。试卷主要包含了分别从正面，如图所示的几何体的左视图是等内容，欢迎下载使用。

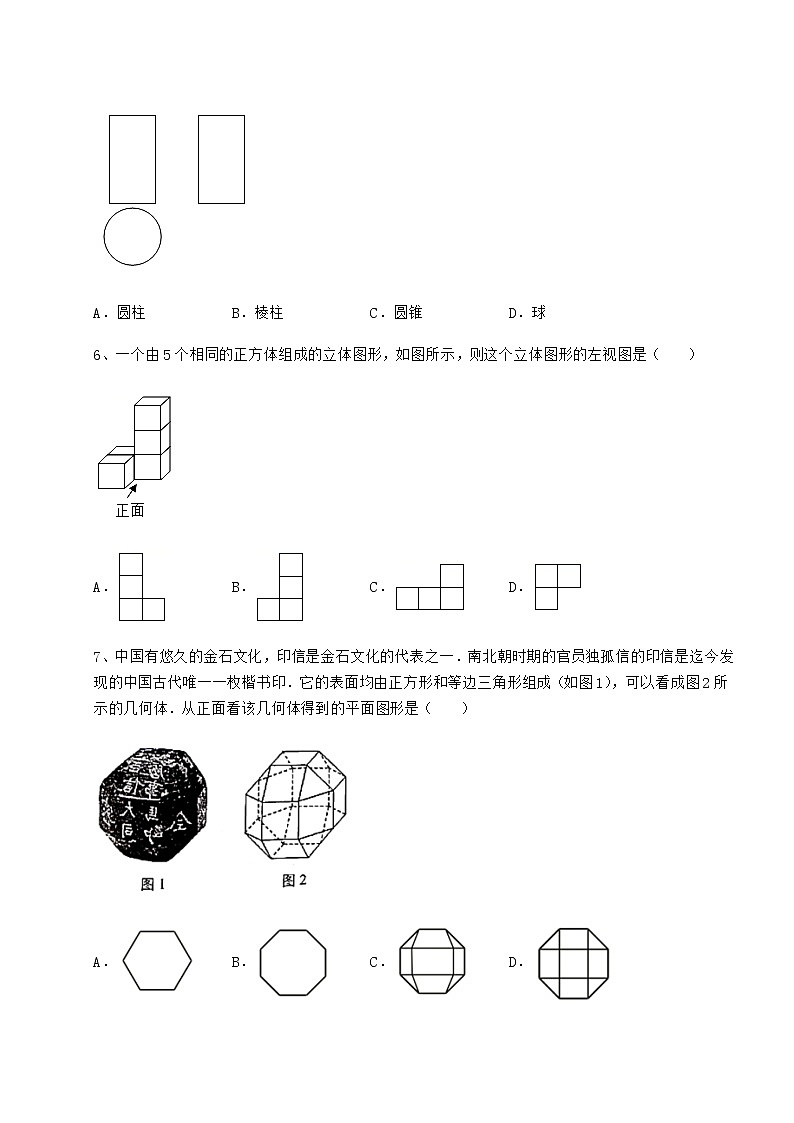

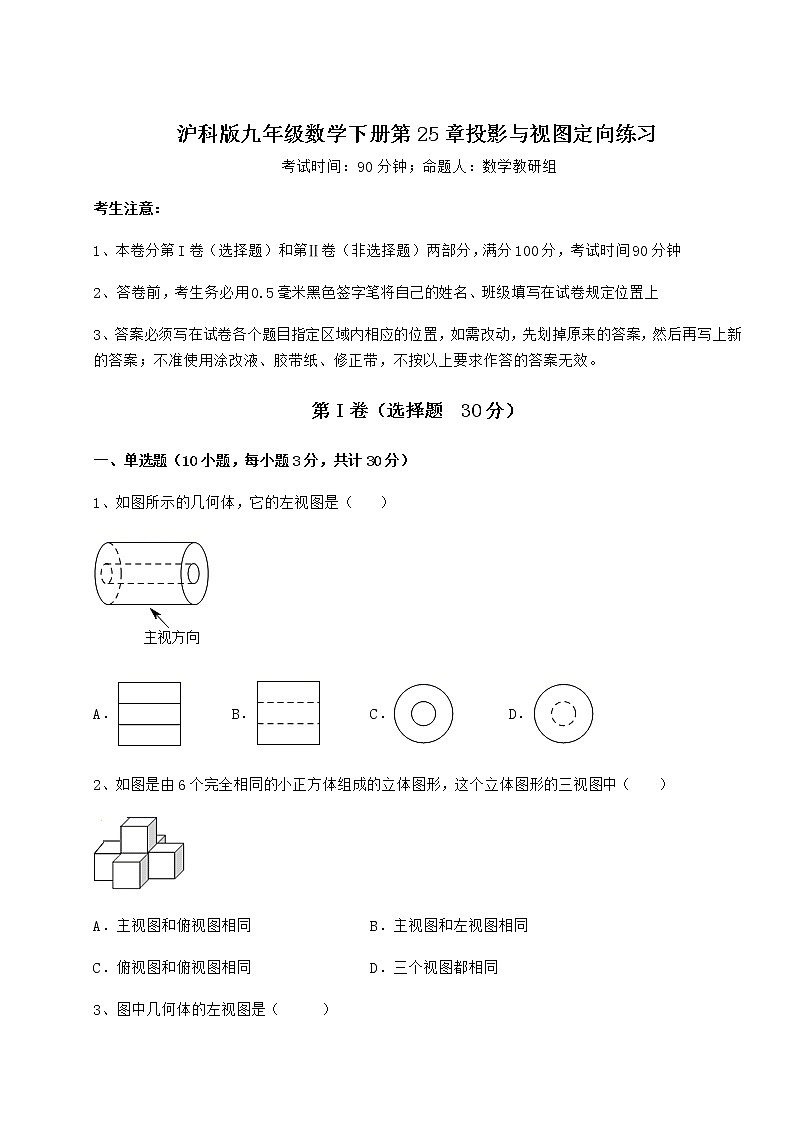

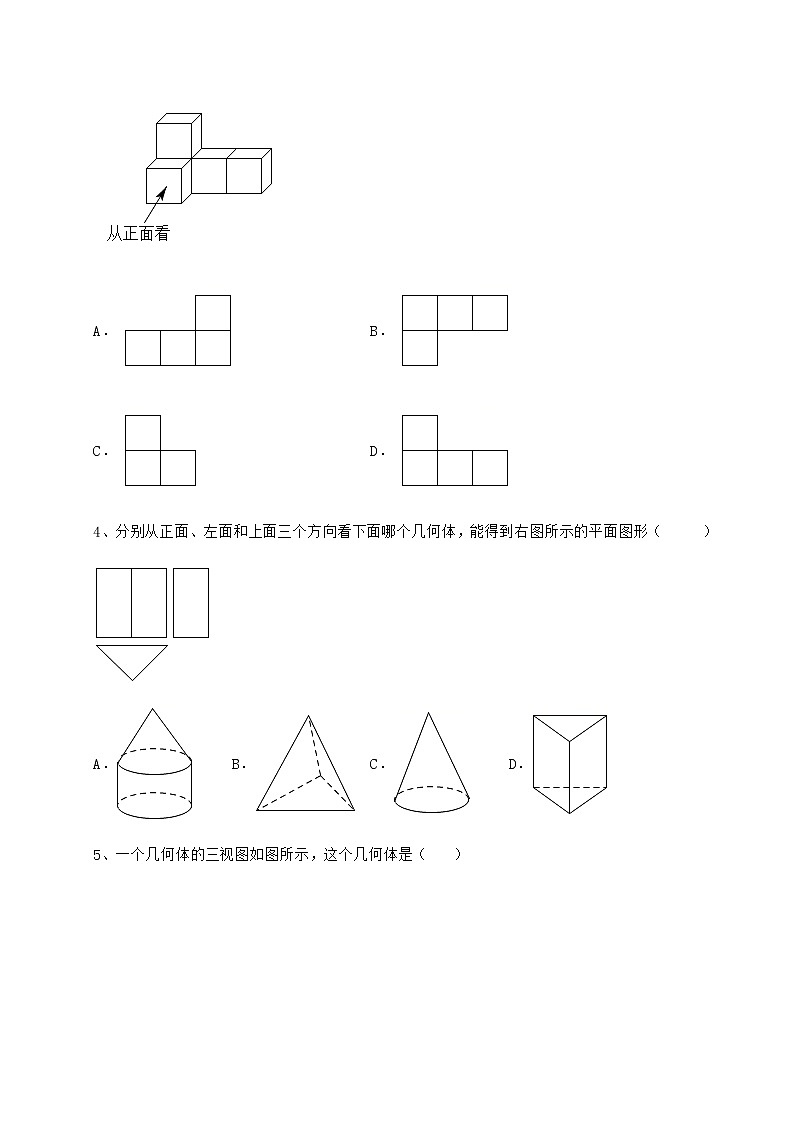

沪科版九年级数学下册第25章投影与视图定向练习 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的几何体，它的左视图是（　　）A． B． C． D．2、如图是由6个完全相同的小正方体组成的立体图形，这个立体图形的三视图中（　　）A．主视图和俯视图相同 B．主视图和左视图相同C．俯视图和俯视图相同 D．三个视图都相同3、图中几何体的左视图是（      ）A． B．C． D．4、分别从正面、左面和上面三个方向看下面哪个几何体，能得到右图所示的平面图形（      ）A． B． C． D．5、一个几何体的三视图如图所示，这个几何体是（　　）A．圆柱 B．棱柱 C．圆锥 D．球6、一个由5个相同的正方体组成的立体图形，如图所示，则这个立体图形的左视图是（　　）A． B． C． D．7、中国有悠久的金石文化，印信是金石文化的代表之一．南北朝时期的官员独孤信的印信是迄今发现的中国古代唯一一枚楷书印．它的表面均由正方形和等边三角形组成（如图1），可以看成图2所示的几何体．从正面看该几何体得到的平面图形是（    ）A． B． C． D．8、如图所示的几何体的左视图是（    ）A． B． C． D．9、下列几何体中，俯视图为三角形的是（    ）A． B． C． D．10、如图是从不同方向看某个立体图形所得到的平面图形，则这个立体图形是（　　）A．三棱柱 B．三棱锥 C．圆柱 D．圆锥第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、请在右侧小方格内用阴影表示“从正面观察”得到的平面图形的示意图．_________2、当你晨练时，你的影子总在你的正后方，则你是在向正__方跑．3、如图所示是给出的几何体从三个方向看到的形状，则这个几何体最多由___个小正方体组成．4、在一张桌子上摆放着一些碟子，从3个方向看到的3种视图如图所示，则这个桌子上的碟子共有____个．5、由一些大小相同的小正方体搭成的几何体的主视图和左视图如图所示，则搭成该几何体的小正方体的个数最少是________．三、解答题（5小题，每小题10分，共计50分）1、如图，是由若干个完全相同的小正方体组成的一个几何体．从左面、上面观察如图所示的几何体，分别画出你所看到的平面图形．2、我们从不同的方向观察同一物体时，可以看到不同的平面图形，如图是一个由7个相同的小正方体搭成的几何体，请从图的正面、左面和上面看这个几何体，并在所给的图中画出各自的图形．3、一个几何体由大小相同的小立方块搭成，箭头所指的为正面，请画出从正面、左面、上面看到的几何体的形状图．4、（1）请在网格中画出如图所示的几何体的主视图、左视图、俯视图；（2）已知每个小正方体的棱长为1，求该几何体的表面积．5、如图是由4块小立方块所搭成的几何体从上面看到的图形，小正方形中的数字表示该位置小立方块的个数，请画出它的左视图和主视图． -参考答案-一、单选题1、C【分析】根据几何体的左面是一个圆环即可得左视图．【详解】由于几何体的左面是一个圆环，故其左视图也是一个圆环，且小圆是实线．故选：C．【点睛】本题考查了三视图，根据所给几何体正确画出三视图是关键．2、B【分析】主视图是从物体的正面看得到的视图，左视图是从物体的左面看得到的视图，俯视图是从物体的上面看得到的视图．【详解】解：主视图和左视图相同，均有三列，小正方形的个数分别为1、2、1；俯视图也有三列，但小正方形的个数为1、3、1．故选：B．【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提，画三视图时应注意“长对正，宽相等、高平齐”．3、B【分析】根据左视图是从物体左面看，所得到的图形进行解答即可．【详解】解：图中几何体的左视图是：故选：B．【点睛】本题主要考查了简单组合体的三视图，解题的关键是掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．4、D【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是三角形可判断出此几何体为三棱柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个三角形，∴此几何体为三棱柱．故选：D．【点睛】本题主要考查了由三视图判断几何体，解题的关键是熟练掌握由主视图和左视图可得几何体是柱体，锥体还是球体，由俯视图可确定几何体的具体形状．5、A【分析】根据三视图判断几何体的形状即可；【详解】由已知三视图可知，主视图、左视图为长方形，俯视图为圆，则符合条件的立体图形是圆柱；故选A．【点睛】本题主要考查了三视图的判断，准确分析是解题的关键．6、A【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从左面看易得有两列，从左到右小正方形的个数分别为3，1．故选：A．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．7、D【分析】找到从正面看所得到的图形即可．【详解】解：从正面看是一个正六边形，里面有2个矩形，故选D．【点睛】本题灵活考查了三种视图之间的关系以及视图和实物之间的关系，同时还考查了对图形的想象力，难度适中．8、D【分析】根据左视图的定义即可得．【详解】解：左视图是指从左面观察几何体所得到的视图，这个几何体的左视图是，故选：D．【点睛】本题考查了左视图，熟记定义是解题关键．9、D【分析】从正面、上面和左面三个不同的方向看一个物体，并描绘出所看到的三个图形，即几何体的三视图．【详解】从上方朝下看只有D选项为三角形．故选：D．【点睛】本题考查了简单几何体的三视图，三视图是从正面、左面、上面以平行视线观察物体所得的图形．从视图反过来考虑几何体时，它有多种可能性．例如，正方体的主视图是一个正方形，但主视图是正方形的几何体有很多，如三棱柱、长方体、圆柱等．因此在学习时应结合实物，亲自变换角度去观察，才能提高空间想象能力．10、A【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由主视图和左视图为长方形判断出是柱体，由俯视图是三角形可判断出这个几何体应该是三棱柱．故选：A．【点睛】本题考查了由三视图判断几何体，主视图和左视图的大致轮廓为长方形的几何体为柱体，俯视图为三角形就是三棱柱．二、填空题1、见解析【分析】按照简单组合体三视图的画法画出相应的图形即可．【详解】解：如图：主视图有3列，从左往右每列小正方数形数目分别为3，1，2【点睛】本题考查简单组合体的三视图，理解视图的意义，掌握视图的画法是得出正确答案的前提．2、东【分析】利用平行投影的性质，得出影子的位置，即可得出答案．【详解】当你晨练时，太阳从东方，人的影子向西，所以当你的影子总在你的正后方，则你是在向正东方跑．故答案为：东．【点睛】本题主要考查了平行投影的性质，得出影子与太阳的位置关系是解题关键．3、11【分析】从俯视图中可以看出最底层小立方块的个数及形状，从主视图可以看出每一层小立方块的层数和个数，从左视图可看出每一行小立方块的层数和个数，从而算出总的个数．【详解】解：研究该几何体最多由多少个小正方形组成，由俯视图易得最底层小立方块的个数为5，由其他视图可知第二层有5个小立方块，第三层有1个小立方块，即如下图：那么共最多由个小立方块．故答案为：11．【点睛】本题考查了学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查，解题的关键是掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．4、12【分析】从俯视图中可以看出最底层碟子的个数及形状，从主视图可以看出碟子的层数和个数，从而算出总的个数．【详解】解：由三视图可得三摞碟子数从左往右分别为5，4，3，则这个桌子上共有5+4+3=12个碟子．故答案为：12．【点睛】本题考查对三视图的理解应用及空间想象能力．可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出碟子的个数．5、3【分析】根据所给出的图形可知这个几何体共有2层，2列，先看第一层正方体可能的最少个数，再看第二层正方体的可能的最少个数，相加即可．【详解】解：仔细观察物体的主视图和左视图可知：该几何体的下面最少要有2个小正方体，上面最少要有1个小正方体，故该几何体最少有3个小正方体组成．故答案为：3．【点睛】本题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．三、解答题1、见解析【分析】根据几何体的三视图画法作图．【详解】解：如图，．【点睛】此题考查了画小正方体组成的几何体的三视图，正确掌握几何体的三视图的画图方法是解题的关键．2、见解析【分析】主视图有3列，每列小正方形数目分别为，，；左视图有2列，每列小正方形数目分别为，；俯视图有3列，每行小正方形数目分别为，，．【详解】解：如图所示：【点睛】此题主要考查了作三视图，根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形是解题关键．3、见解析【分析】从正面看：共有3列，从左往右分别有3，1，1个小正方形；从左面看：共有3列，从左往右分别有1，3，1个小正方形；从上面看：共分3列，从左往右分别有3，1，2个小正方形．据此可画出图形．【详解】解：如图所示：【点睛】本题考查的是画简单组合体的三视图，用到的知识点为：主视图，左视图，俯视图分别是从物体的正面，左面，上面看得到的图形，理解三视图的含义是作图的关键.4、（1）见解析；（2）26cm2．【分析】（1）根据三视图的画法画出相应的图形即可；（2）根据三视图的面积求出几何体的表面积即可．【详解】解：（1）三视图如下（2）该几何体的表面积为【点睛】本题考查简单几何体的三视图，熟练掌握三简单几何体的三视图的特点是解答的关键．5、见解析【分析】根据已知图形得出实际摆放，进而利用从正面和左面观察得出图形即可．【详解】解：如图所示：【点睛】本题主要考查了画三视图，解题的关键件是根据已知正确得出图形的三视图．
