沪科版九年级下册第25章 投影与视图综合与测试习题

这是一份沪科版九年级下册第25章 投影与视图综合与测试习题，共18页。试卷主要包含了如图所示的支架，下列立体图形的主视图是，如图是下列哪个立体图形的主视图等内容，欢迎下载使用。

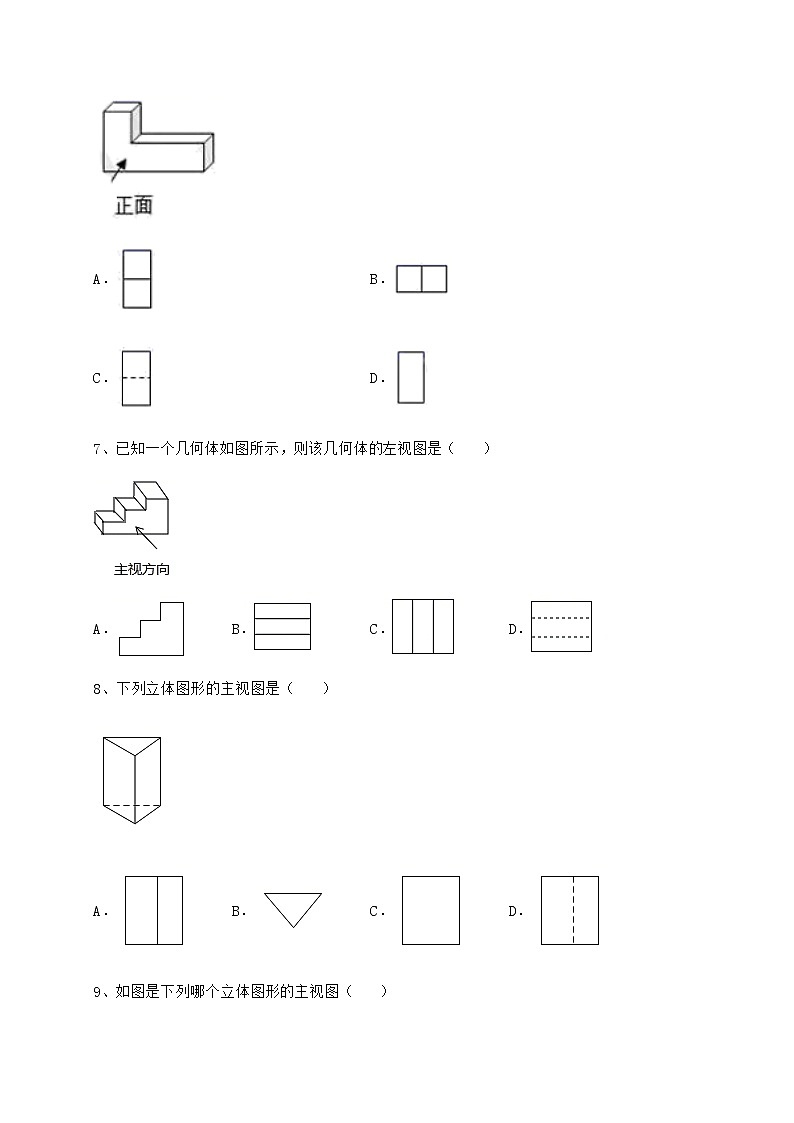

沪科版九年级数学下册第25章投影与视图必考点解析 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图，小明在A时测得某树的影长为8m，B时又测得该树的影长为2m，若两次日照的光线互相垂直，则树的高度为（　　）m．A．2 B．4 C．6 D．82、水平放置的下列几何体，主视图不是矩形的是（    ）A． B．C． D．3、如图所示的领奖台是由三个长方体组合而成的几何体，则这个几何体的左视图是（　　）A． B．C． D．4、全运会颁奖台如图所示，它的主视图是（    ）A． B． C． D．5、如图是一根空心方管，它的主视图是（　　）A． B． C． D．6、如图所示的支架（一种小零件）的两个台阶的高度相等，则它的左视图为（    ）A． B．C． D．7、已知一个几何体如图所示，则该几何体的左视图是（　　）A． B． C． D．8、下列立体图形的主视图是（　　）A． B． C． D．9、如图是下列哪个立体图形的主视图（　　）A． B．C． D．10、如图所示的几何体，其左视图是（    ）．A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如图所示是从不同的方向观察一个圆柱体得到的形状图，由图中数据计算此圆柱体的侧面积为________（结果保留）．            从正面看          从左面看        从上面看2、三棱柱的三视图如图所示，已知△EFG中，EF=8cm，EG=12cm，∠EFG=45°．则AB的长为________cm．3、如图是某几何体的三视图．已知主视图和左视图是两个全等的矩形，俯视图是直径等于2的圆，若矩形的长为3，宽为2，则这个几何体的体积为_________．4、三视图中的三个视图完全相同的几何体可能是________（列举出两种即可）．5、下面是一天中四个不同时刻两个建筑物的影子，将它们按时间先后顺序排列为 _____．三、解答题（5小题，每小题10分，共计50分）1、如图是由若干个完全相同的小正方体堆成的几何体．（1）图中有几个小正方体；（2）画出该几何体的三视图；2、补全如图的三视图． 3、如图，是由一些棱长为1cm的小正方体组成的简单几何体（1）请直接写出该几何体的表面积（含下底面）为            （2）从正面看到的平面图形如图所示，请在下面方格中分别画出从左向右、从上向下看到的平面图形4、一个几何体的三个视图如图所示（单位：cm）．（1）写出这个几何体的名称：        ；（2）若其俯视图为正方形，根据图中数据计算这个几何体的表面积．5、如图，是由5个正方体组成的图案，请在方格纸中分别画出它的从正面看、从左面看、从上面看的形状图．  -参考答案-一、单选题1、B【分析】根据题意，画出示意图，易得：△EDC∽△FDC，进而可得，即DC2＝ED•FD，代入数据可得答案．【详解】解：根据题意，作△EFC，树高为CD，且∠ECF＝90°，ED＝2m，FD＝8m；∵∠E+∠F＝90°，∠E+∠ECD＝90°，∴∠ECD＝∠F，∴△EDC∽△FDC，∴，即DC2＝ED•FD＝2×8＝16，解得CD＝4m．故选：B．【点睛】本题主要考查了平行投影与相似三角形的应用，准确计算是解题的关键．2、C【分析】根据从正面看到的图形是主视图，观察图形的主视图是否为矩形，即可判断【详解】解：观察各图形，其中A,B,D的主视图是矩形，C选项的主视图是三角形故C选项符合题题意，故选C【点睛】本题考查了三视图，掌握从正面看到的图形是主视图是解题的关键．3、C【分析】左视图是从左边看得到的视图，结合选项即可得出答案．【详解】解：A是俯视图，B、D不是该几何体的三视图，C是左视图．故选：C．【点睛】本题考查了简单组合体的三视图，属于基础题，从正面看到的图是主视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线．4、C【分析】主视图是从前面先后看得到的图形，根据主视图对各选项一一分析即可．【详解】解：主视图是从前面先后看得到的图形，是C．故选C．【点睛】本题考查主视图，掌握三视图的特征是解题关键．5、A【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看，是内外两个正方形，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的图形是主视图，注意看不到的线画虚线．6、C【分析】找到从左面看所得到的图形即可，注意所有的看到的棱用实线表示，看不见的棱用虚线表示．【详解】解：从左面看去，是两个有公共边的矩形，如图所示：故选：C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．7、B【分析】根据几何体左视图的概念求解即可．【详解】解：由左视图的概念可得，这个几何体的左视图为：．故选：B．【点睛】此题考查了几何体的左视图，解题的关键是熟练掌握几何体左视图的概念．左视图，一般指由物体左边向右做正投影得到的视图．8、A【分析】主视图是从正面所看到的图形，根据定义和立体图形即可得出选项．【详解】解：主视图是从正面所看到的图形，是：故选：A【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．9、B【分析】根据主视图即从物体正面观察所得的视图求解即可．【详解】解：的主视图为，故选：B．【点睛】本题主要考查由三视图判断几何体，解题的关键是掌握由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．10、B【分析】根据左视图的定义（一般指由物体左边向右做正投影得到的视图）求解即可．【详解】解：由左视图的定义可得：左视图为一个正方形，由于正方体内部有一个圆柱体，根据其方向可得左视图为：，故选：B．【点睛】题目主要考查三视图的作法，理解三视图的定义是解题关键．二、填空题1、【分析】根据主视图确定出圆柱体的底面直径与高，然后根据圆柱体的侧面积公式列式计算即可得解．【详解】解：由图可知，圆柱体的底面直径为2，高为3，所以，侧面积．故答案为：．【点睛】本题考查了立体图形的三视图和学生的空间想象能力，圆柱体的侧面积公式，解题的关键是根据主视图判断出圆柱体的底面直径与高．2、．【分析】过点E作EQ⊥FG于点Q，根据三视图可知AB的长即为EQ的长，根据勾股定理求解即可．【详解】解：过点E作EQ⊥FG于点Q，由题意可得出：EQ=AB．∵∠EFG=45°，∴EQ=FQ，∵EF=8cm，∴，∴EQ=FQ=（cm），即AB的长 cm．故答案为：4．【点睛】本题考查了三棱柱的三视图，得到AB的长即为EQ的长是解题的关键．3、【分析】根据三视图可知这个几何题为圆柱体，进而根据圆柱体的体积等于底面积乘以高即可求得【详解】主视图和左视图是两个全等的矩形，俯视图是直径等于2的圆，这个几何题为圆柱体，这个圆柱体体积为故答案为：【点睛】本题考查了根据三视图还原几何体，掌握基本几何体的三视图是解题的关键．4、正方体，球体【分析】几何体的三视图包括主视图、左视图、俯视图，根据定义选取三视图完全相同的几何体即可．【详解】解：正方体的主视图、左视图、俯视图都是正方形，且每个正方形大小相同；球体的主视图、左视图、俯视图，都是圆，且每个圆的大小相同．故答案为：正方体，球体【点睛】本题考查几何体的三视图，牢记主视图、左视图、俯视图的定义是做题的重点．5、③④①②【分析】根据从早晨到傍晚物体影子的指向是：西西北北东北东，影长由长变短，再变长．【详解】解：西为③，西北为④，东北为①，东为②，将它们按时间先后顺序排列为③④①②，故答案是：③④①②．【点睛】本题考查平行投影的特点和规律，解题的关键是掌握在不同时刻，物体在太阳光下的影子的大小在变，方向也在改变，就北半球而言，从早晨到傍晚物体影子的指向是：西西北北东北东，影长由长变短，再变长．三、解答题1、（1）10；（2）见解析【分析】（1）分别数出每层的小正方体的个数并相加即可；（2）按要求画出三视图即可．【详解】（1）1+3+6=10（个）即图中共有10个小正方体（2）所画的三视图如下：【点睛】本题主要考查了三视图、求几何体的小正方体的个数，要求较好的空间想象能力．2、见解析【分析】视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；认真观察实物图，按照三视图的要求画图即可，注意看得到的棱长用实线表示，看不到的棱长用虚线的表示．【详解】解：如图所示；【点睛】此题主要考查三视图的画法，注意实线和虚线在三视图的用法．3、（1）34 ；（2）见解析【分析】（1）先计算出每个小正方体一个面的面积，然后求出一共露在外面的面有多少个即可得到答案；（2）根据三视图的画法作图即可．【详解】解：（1）∵每个小正方体的棱长为，∴每个小正方体的一个面的面积为，∵从上面看露在外面的小正方体的面有6个，从底面看露在外面的面有6个，从正面看，露在外面的面有6个，从后面看，露在外面的面有6个，从左面看，露在外面的面有4个，从右面看，露在外面的面有4个，然后在最下层，第二行第二列的小正方体右边1个面露在外面，第二行第四列的小正方体左边一个面露在外面，∴露在外面的面一共有34个，∴该几个体的表面积为，故答案为：；（2）如图所示，即为所求；【点睛】本题主要考查了简单几何体的表面积和画三视图，解题的关键在于能够熟练掌握相关知识进行求解．4、（1）长方体或四棱柱（2）66cm2【分析】（1）这个立方体的三视图都是长方形所以这个几何体应该是长方体；（2）长方体一共有6个面，算长方体的表面积应该把这6个面的面积相加即可．（1）∵这个立方体的三视图都是长方形，∴这个立方体是长方体或四棱柱．（2）由三视图知该长方体的表面积：（3）(3×4)×4+（3×3）×2=66(cm2)【点睛】本题考查了由立体图形的三视图确定立体图形的形状；根据边长求表面积大小．解题的关键是要有空间想象能力．长方体有六个面，算表面积时不要遗漏．5、见解析．【分析】从正面看有2排，左边3层，右边2层；从左面看1排，3层；从上面看2排，每排1层，再画图即可．【详解】解：如图所示：【点睛】本题考查的是小正方体堆砌图形的三视图，掌握“三视图的含义”是画图的关键.
