沪科版九年级下册第25章 投影与视图综合与测试达标测试

这是一份沪科版九年级下册第25章 投影与视图综合与测试达标测试，共18页。试卷主要包含了如图所示的几何体的主视图为，如图所示的几何体的主视图是等内容，欢迎下载使用。

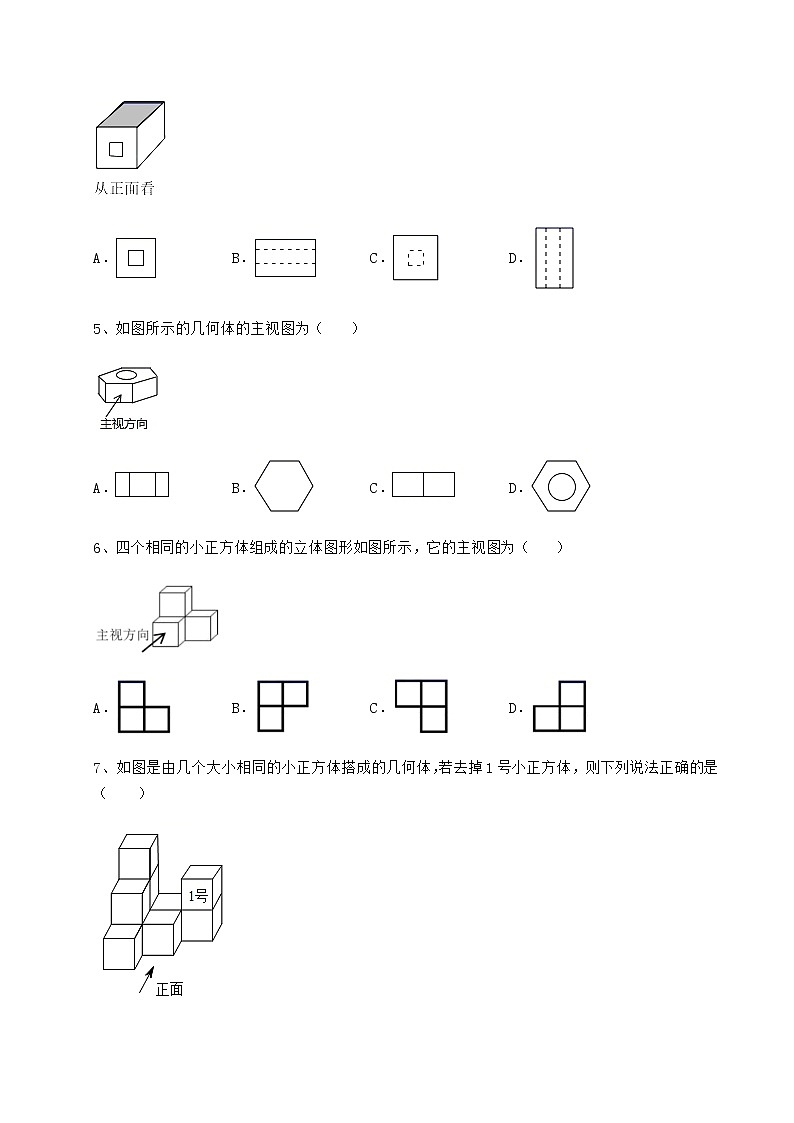

沪科版九年级数学下册第25章投影与视图章节练习 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，该几何体的俯视图是A．  B．C．  D．2、图中几何体的左视图是（      ）A． B．C． D．3、中国有悠久的金石文化，印信是金石文化的代表之一．南北朝时期的官员独孤信的印信是迄今发现的中国古代唯一一枚楷书印．它的表面均由正方形和等边三角形组成（如图1），可以看成图2所示的几何体．从正面看该几何体得到的平面图形是（    ）A． B． C． D．4、如图是一根空心方管，它的主视图是（　　）A． B． C． D．5、如图所示的几何体的主视图为（    ）A． B． C． D．6、四个相同的小正方体组成的立体图形如图所示，它的主视图为（    ）A． B． C． D．7、如图是由几个大小相同的小正方体搭成的几何体，若去掉1号小正方体，则下列说法正确的是（　　）A．左视图和俯视图不变 B．主视图和左视图不变C．主视图和俯视图不变 D．都不变8、如图为某几何体的三视图，则该几何体是（    ）A．圆锥 B．圆柱 C．三棱柱 D．四棱柱9、如图所示的几何体的主视图是（　　）A． B． C． D．10、如图所示的领奖台是由三个长方体组合而成的几何体，则这个几何体的左视图是（　　）A． B．C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如图，是一个由若干个相同的小正方体组成的几何体的三视图，则组成这个几何体的小正方体的个数是_____．2、若干个小正方体组成一个几何体，从正面和左面看都是如图所示的图形， 则需要这样小正方体至少______块．3、根据三视图，这个几何体的侧面积是 ___．4、一个立体图形的三视图如图所示，根据图中数据求得这个立体图形的侧面积为____________．5、如图，是由若干个相同的小立方体搭成的几何体的俯视图和左视图，则搭成的几何体小立方体的个数最大是________．三、解答题（5小题，每小题10分，共计50分）1、如图是由六个棱长为1 cm的小正方体组成的几何体．（1）该几何体的表面积是（含下底面）       cm2；（2）分别画出该立体图形的三视图．2、如图是用10块完全相同的小正方体搭成的几何体．（1）请在空白的方格中分别画出从正面、从左面、从上面看到的所搭几何体的形状图；（2）若保持从正面和从上面看到的形状图不变，最多还可以再搭 　 　块小正方体．3、如图所示的几何体是由几个相同的小正方体排成3行组成的．（1）填空：这个几何体由　   　个小正方体组成；（2）画出该几何体的三个视图．（用阴影图形表示）4、从正面、左面、上面观察如图所示的几何体，分别画出你所看到的几何体的形状图．5、如图，是由若干个完全相同的小正方体组成的一个几何体．从左面、上面观察如图所示的几何体，分别画出你所看到的平面图形． -参考答案-一、单选题1、D【分析】根据俯视图是从物体上面向下面正投影得到的投影图，即可求解．【详解】解：根据题意得：D选项是该几何体的俯视图．故选：D【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．2、B【分析】根据左视图是从物体左面看，所得到的图形进行解答即可．【详解】解：图中几何体的左视图是：故选：B．【点睛】本题主要考查了简单组合体的三视图，解题的关键是掌握主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．3、D【分析】找到从正面看所得到的图形即可．【详解】解：从正面看是一个正六边形，里面有2个矩形，故选D．【点睛】本题灵活考查了三种视图之间的关系以及视图和实物之间的关系，同时还考查了对图形的想象力，难度适中．4、A【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：从正面看，是内外两个正方形，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的图形是主视图，注意看不到的线画虚线．5、A【分析】根据主视图是从物体的正面看得到的视图即可求解．【详解】解：主视图如下故选：A．【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提．6、A【分析】根据几何体的三视图解答即可．【详解】根据立体图形得到：主视图为：，左视图为：，俯视图为：，故选：【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．7、A【分析】根据从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上边看得到的图形是俯视图，再从看到的小正方形的个数与排列方式两个方面逐一分析可得答案．【详解】解：若去掉1号小正方体， 主视图一定变化，主视图中最右边的一列由两个小正方形变为一个，从上面看过去，看到的小正方形的个数与排列方式不变，所以俯视图不变，从左边看过去，看到的小正方形的个数与排列方式不变； 所以左视图不变，所以A符合题意，B，C，D不符合题意；故选：A．【点睛】本题考查的是由小正方体堆砌而成的图形的三视图，掌握“三视图的含义”是解本题的关键.8、C【分析】根据三视图判断该几何体即可．【详解】解：根据该几何体的主视图与左视图均是矩形，主视图中还有一条棱，俯视图是三角形可以判断该几何体为三棱柱．故选：C．【点睛】本题考查三视图，解题的关键是理解三视图的定义，属于中考常考题型．9、B【分析】根据主视图即从物体的正面观察进而得出答案．【详解】解：从正面看第一层是两个小正方形，第二层左边一个小正方形，第三层左边一个小正方形，故选：【点睛】本题主要考查了简单组合体的三视图，正确把握观察角度是解题关键．10、C【分析】左视图是从左边看得到的视图，结合选项即可得出答案．【详解】解：A是俯视图，B、D不是该几何体的三视图，C是左视图．故选：C．【点睛】本题考查了简单组合体的三视图，属于基础题，从正面看到的图是主视图，从上面看到的图形是俯视图，从左面看到的图形是左视图，能看到的线画实线，被遮挡的线画虚线．二、填空题1、【分析】根据三视图画出图形，并且得出每列和每行的个数，然后相加即可得出答案．【详解】解：根据三视图可画图如下：则组成这个几何体的小正方体的个数是：1+3+1+1+1+2＝9；故答案为：9．【点睛】本题主要考查几何体的三视图，熟练掌握几何体的三视图是解题的关键．2、5【分析】画出最少时俯视图即可解决问题．【详解】解：观察主视图和左视图可知这个几何体的小正方体的个数最少时，俯视图如图所示．2+1+2=5，故答案为5．【点睛】本题考查了三视图．从正面看，所得到的图形是主视图；从左面看，所得到的图形是左视图；从上面看，所得到的图形是俯视图．3、200π【分析】根据三视图确定几何体为圆柱，侧面积为2πrh，结合主视图确定h，结合俯视图确定底面圆的直径，计算即可．【详解】∵，∴几何体为圆柱，且圆柱的高为h=20，底面圆的直径为10，∴侧面积为2πrh=10×20×π=200π．故答案为：200π．【点睛】本题考查了几何体的三视图，结合体侧面积计算，熟练掌握常见几何体的三视图及其侧面积计算公式是解题的关键．4、15π【分析】由三视图可知这个立体图形是底面半径为3，高为4的圆锥，利用勾股定理求出其母线长，据此可以求得侧面积．【详解】由三视图可知圆锥的底面半径为3，高为4，所以母线长为=5，所以侧面积为== 3× 5π= 15π，故答案为：15π．【点睛】本题主要考查了由三视图确定几何体和求圆锥的侧面积，涉及勾股定理，牢记公式是解题的关键，难度不大．5、7【分析】根据俯视图和左视图确定每层的立方体的个数，即可求解．【详解】解：由俯视图易得最底层有4个立方体，由左视图易得第二层最多有3个立方体和最少有1个立方体，那么小立方体的个数可能是5个或6个或7个．故答案为：7【点睛】此题考查了几何体的三视图，解题的关键是根据几何体的三视图确定各层的立方体的个数．三、解答题1、（1）24；（2）见解析【分析】（1）根据三视图可求出几何体的表面积；（2）主视图有3列，每列小正方形数目分别为2，2，1，左视图有2列，每列小正方形数目分别为2，1，俯视图有3列，每列小正方数形数目分别为1，2，1．据此可画出图形．【详解】解：（1）该几何体的表面积是：4×2＋5×2＋3×2＝24（cm2），故答案为： 24；（2）如图所示：【点睛】本题考查几何体的三视图画法以及几何体的表面积，关键是掌握三视图所看的位置，掌握几何体表面积的计算方法．2、（1）见解析；（2）3【分析】（1）根据三视图的画法分别画出从正面、左面、上面看该组合体所看到的图形即可；（2）可在最左侧前端放两个后面再放一个即可得出答案．【详解】解：（1）该组合体的三视图如图所示：（2）在俯视图的相应位置最多添加相应数量的正方体，如图所示：∴最多还可以再搭3块小正方体．【点睛】本题考查简单组合体的三视图，理解视图的意义，掌握简单组合体三视图的画法是正确解答的关键．3、（1）10；（2）见解析【分析】（1）数出小立方体的个数即可；（2）根据三视图的画法画出主视图、左视图、俯视图．【详解】解：（1）根据几何体，在俯视图中标出：个，故答案为：10；（2）三视图如图所示：【点睛】考查简单几何体的三视图的画法，解题的关键是掌握主视图、左视图、俯视图实际上就是从正面、左面、上面对该几何体正投影所得到的图形．画三视图时还要注意“长对正、宽相等、高平齐”．4、见解析【分析】根据三视图的画法，直接画出主视图、左视图和俯视图即可．【详解】解：如图所示：【点睛】本题考查三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．5、见解析【分析】根据几何体的三视图画法作图．【详解】解：如图，．【点睛】此题考查了画小正方体组成的几何体的三视图，正确掌握几何体的三视图的画图方法是解题的关键．
