沪科版九年级下册第25章 投影与视图综合与测试随堂练习题

这是一份沪科版九年级下册第25章 投影与视图综合与测试随堂练习题，共20页。试卷主要包含了下列立体图形的主视图是，如图所示的几何体的俯视图是等内容，欢迎下载使用。

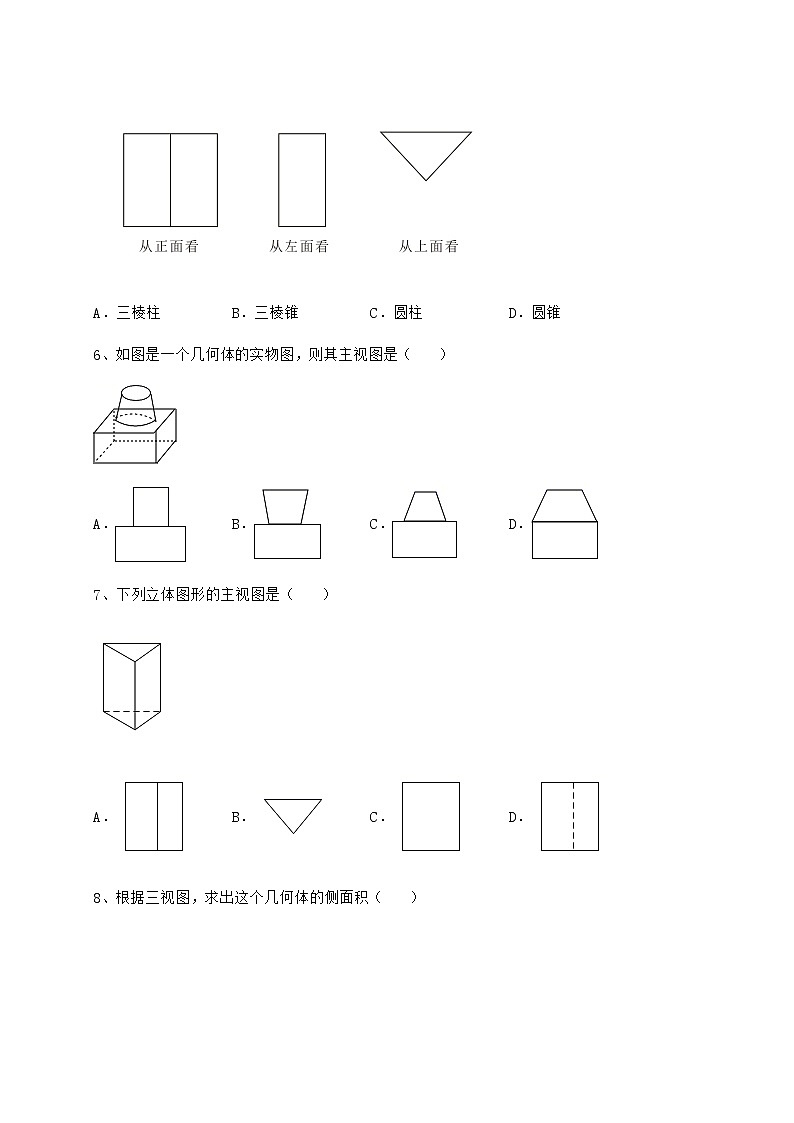

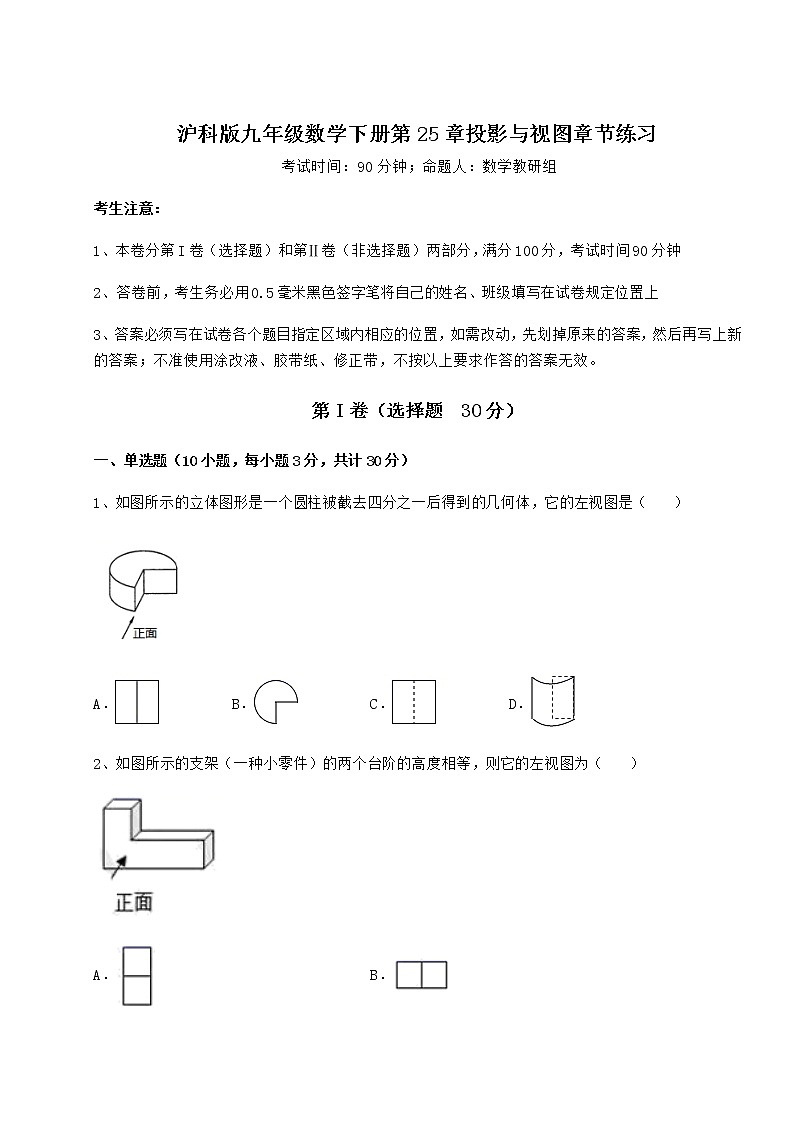

沪科版九年级数学下册第25章投影与视图章节练习 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示的立体图形是一个圆柱被截去四分之一后得到的几何体，它的左视图是（    ）A． B． C． D．2、如图所示的支架（一种小零件）的两个台阶的高度相等，则它的左视图为（    ）A． B．C． D．3、如图是由几个小立方体所搭成的几何体从上面看到的平面图形，小正方形中的数字表示在该位置小立方体的个数，则这个几何体从正面看到的平面图形为（    ）A．  B． C．  D．4、中国有悠久的金石文化，印信是金石文化的代表之一．南北朝时期的官员独孤信的印信是迄今发现的中国古代唯一一枚楷书印．它的表面均由正方形和等边三角形组成（如图1），可以看成图2所示的几何体．从正面看该几何体得到的平面图形是（    ）A． B． C． D．5、如图是从不同方向看某个立体图形所得到的平面图形，则这个立体图形是（　　）A．三棱柱 B．三棱锥 C．圆柱 D．圆锥6、如图是一个几何体的实物图，则其主视图是（    ）A． B． C． D．7、下列立体图形的主视图是（　　）A． B． C． D．8、根据三视图，求出这个几何体的侧面积（    ）A． B． C． D．9、如图所示的几何体的俯视图是（    ）A． B． C． D．10、如图所示的几何体的主视图为（    ）A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如果某物体的三视图如图所示，那么该物体的形状是__________．2、如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米，继续往前走3米到达E处时，测得影子EF的长为2米，已知王华的身高是1.5米，那么路灯A的高度AB＝_____米．3、如图是由6个大小相同的小正方体拼成的几何体，若去掉最左面的小正方体，则视图不发生改变的是________（填主视图、左视图或俯视图）4、如图，用小木块搭一个几何体，它的主视图和俯视图如图所示．问：最少需要_________个小正方体木块，最多需要_________个小正方体木块．5、当你晨练时，你的影子总在你的正后方，则你是在向正__方跑．三、解答题（5小题，每小题10分，共计50分）1、如图，路灯下一墙墩(用线段AB表示)的影子是BC，小明(用线段DE表示)的影子是EF，在M处有一棵小树，它的影子是MN．（1）画出路灯的位置(用点P表示)；（2）在图中画出表示小树的线段．2、如图，和是直立在地面上的两根支柱，m，某一时刻，在阳光下的投影m．（1）请你在图中利用尺规作出此时在阳光下的投影．（2）在测量的投影长时，同时测出在阳光下的投影长为6m，请你计算的长．3、分别画出图中两个几何体（其中第2个几何体是两个高不相等的圆锥组成的组合体）的三视图．4、根据要求完成下列题目．（1）图中有_____块小正方体．（2）请在方格纸中分别画出它的左视图和俯视图（画出的图都用铅笔涂上阴影）．（3）用小正方体搭一几何体，使得它的俯视图和左视图与你在下图方格中所画的图一致，则这样的几何体最少要____个小正方体，最多要____个小正方体．5、用若干个小立方块搭一几何体，使它从正面看和从上面看得到的图形如图所示．从上面看得到的图形中小正方形里的字母表示在该位置小立方块的个数．请问：（1）表示几？这个几何体由几个小立方块搭成？（2）画出该几何体从左面看得到的图形． -参考答案-一、单选题1、C【分析】根据左视图的定义，左视图就是物体由左向右方投影得到的视图，即可得出结论．【详解】解：根据左视图的定义，该几何体的左视图是：故选：C ．【点睛】此题考查了几何体左视图的判断，掌握左视图的定义是解题关键．2、C【分析】找到从左面看所得到的图形即可，注意所有的看到的棱用实线表示，看不见的棱用虚线表示．【详解】解：从左面看去，是两个有公共边的矩形，如图所示：故选：C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．3、B【分析】几何体从上面看到的每个数字是该位置小立方体的个数，可得从正面看共有3列，2层，从左往右的每列的小立方体的个数为1，2，1，从上往下的每层的小立方体的个数为1，3，即可求解【详解】解：几何体从上面看到的每个数字是该位置小立方体的个数，可得从正面看共有3列，2层，从左往右每列的小立方体的个数为1，2，1，从上往下每层的小立方体的个数为1，3，所以这个几何体从正面看到的平面图形为故选：B【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）从正面看：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）从侧面看：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）从上面看：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．4、D【分析】找到从正面看所得到的图形即可．【详解】解：从正面看是一个正六边形，里面有2个矩形，故选D．【点睛】本题灵活考查了三种视图之间的关系以及视图和实物之间的关系，同时还考查了对图形的想象力，难度适中．5、A【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由主视图和左视图为长方形判断出是柱体，由俯视图是三角形可判断出这个几何体应该是三棱柱．故选：A．【点睛】本题考查了由三视图判断几何体，主视图和左视图的大致轮廓为长方形的几何体为柱体，俯视图为三角形就是三棱柱．6、C【分析】找到从正面看所得到的图形即可．【详解】解：从正面看可得到一个矩形和一个下底和矩形相邻的梯形的组合图．故选：C．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．7、A【分析】主视图是从正面所看到的图形，根据定义和立体图形即可得出选项．【详解】解：主视图是从正面所看到的图形，是：故选：A【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．8、D【分析】首先根据题意得出这个几何体是圆柱，然后根据三视图得出圆柱的高和底面半径，最后根据圆柱的侧面积公式求解即可．【详解】解：由题意知，几何体是底面直径为10、高为20 的圆柱，所以其侧面积为．故选：D．【点睛】此题考查了几何体的三视图，求圆柱的表面积，解题的关键是熟练掌握几何体的三视图，求圆柱的表面积公式．9、D【分析】根据从上面看得到的图形是俯视图，可得答案．【详解】从上面看得到的图形是故选D【点睛】本题考查了三视图的知识，掌握从上边看得到的图形是俯视图是关键．10、A【分析】根据主视图是从物体的正面看得到的视图即可求解．【详解】解：主视图如下故选：A．【点睛】本题考查简单组合体的三视图，掌握三视图的画法是正确判断的前提．二、填空题1、三棱柱【分析】观察物体的三视图主视图和左视图为长方形，可得此图为柱体，再由左视图为两个长方形，且俯视图为三角形，即可求解．【详解】解：主视图和左视图为长方形，则此图为柱体，左视图为两个长方形，且俯视图为三角形，所以该物体的形状是三棱柱．故答案为：三棱柱．【点睛】本题主要考查了几何体的三视图，解题的关键是会从各个面分析确定图形．2、6【分析】根据在同一时刻物高和影长成正比，即在同一时刻的两个物体，影子，经过物体顶部的太阳光线三者构成的两个直角三角形相似解答．【详解】解：∵ ，当王华在CG处时，Rt△DCG∽Rt△DBA，即＝，当王华在EH处时，Rt△FEH∽Rt△FBA，即，∴＝，∵CG＝EH＝1.5米，CD＝1米，CE＝3米，EF＝2米，设AB＝x，BC＝y，∴，即，即2（y+1）＝y+5，解得：y＝3，则，解得，x＝6米．即路灯A的高度AB＝6米．【点睛】本题综合考查了中心投影的特点和规律以及相似三角形性质的运用．解题的关键是利用中心投影的特点可知在这两组相似三角形中有一组公共边，利用其作为相等关系求出所需要的线段，再求公共边的长度．3、左视图【分析】画出原立体图形的三视图，与去掉小正方体的立体图形与三视图，对比即可得出答案．【详解】解：未去掉小正方形的立体图形的三视图为：，去掉最左面的小正方体后立体图形变为：其三视图，发现其主视图与俯视图都发生改变，只有左视图不发生改变．故答案为：左视图．【点睛】本题考查简单组合体的三视图，减少一个小正方体的组合体的三视图的变化，掌握简单组合体的三视图是解题关键．4、10    16    【分析】综合三视图，这个几何体中底层最多有3+3+1=7个小正方体，最少也有7个小正方体，第二层最多有2×3=6个小正方体，最少有2个小正方体，第三层最多有3个小正方体，最少有1个小正方体，因此这个几何体最少需要7+2+1=10个小正方体，最多需要7+6+3=16个小正方体木块．【详解】解：综合三视图的知识，该几何体底面最多有7个小正方形，最少也是7个小正方形，第二层最多有6个小正方形，最少有2个，而第三层最多有3个小正方形，最少有1个，故这个几何体最少有10个小正方形，最多有16个，故答案为：10，16．【点睛】本题要根据最多和最少两种情况分别进行讨论，然后根据“俯视图打地基，正视图疯狂盖，左视图拆违章”得出结果．5、东【分析】利用平行投影的性质，得出影子的位置，即可得出答案．【详解】当你晨练时，太阳从东方，人的影子向西，所以当你的影子总在你的正后方，则你是在向正东方跑．故答案为：东．【点睛】本题主要考查了平行投影的性质，得出影子与太阳的位置关系是解题关键．三、解答题1、（1）见解析；（2）见解析．【分析】（1）连接CA并延长与FD的延长线交于点P，点P即路灯的位置；（2）连接PN，作MG垂直于MN与PN交于点G，线段GM即为表示小树的线段．【详解】解：（1）如图，连接CA并延长与FD的延长线交于点P，点是路灯的位置．（2）如图，连接PN，作MG垂直于MN与PN交于点G，线段表示小树．【点睛】此题考查了中心投影，解题的关键是熟练掌握中心投影的性质．2、（1）作图见解析；（2）【分析】（1）结合题意，连接，过点作，交直线于点，即可得到答案；（2）由（1）的结论得：；根据相似三角形的性质，通过证明∽，得，从而完成求解．【详解】解：（1）作法如图所示，连接，过点作，交直线于点， ∴就是的投影；（2）由（1）得：，∴，又∵，∴∽∴，即 ∵，，，∴．【点睛】本题考查了平行线、相似三角形的知识；解题的关键是熟练掌握相似三角形的性质，从而完成求解．3、见解析【分析】（1）从正面看得到的图形是三角形，从左面看得到的图形是长方形，从上面看得到的图形是中间有竖线的长方形；（2）从正面和左面看是上下两个不同的等腰三角形；从上面看是一个带圆心的圆．【详解】解：（1）如图所示：（2）如图所示：【点睛】本题考查了作图-三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线．4、（1）6；（2）见解析；（3）5,7【分析】（1）根据图形知图形的层数及各层的块数，相加即得；（2）根据三视图的画法解答；（3）最少时只能将竖列的两个的最上一个去掉，最多时在两个的最上加一个．【详解】解：由图知，图形共有3层，最下层有3块小正方体，中间一层有2块，最上一层有1块，∴图中共有1+2+3=6块小正方体，故答案为：6；（2）如图：（3）如图，用小正方体搭一几何体，使得它的俯视图和左视图与你在下图方格中所画的图一致，则这样的几何体最少要5个，最多需要7个，故答案为：5,7．【点睛】此题考查画小正方体构成的立体图形的三视图，数小正方体的个数，正确掌握立体图形的三视图的画法是解题的关键．5、（1）x=1，由7个小立方块搭成（2）见解析【分析】（1）根据主视图和俯视图之间的关系，可得到x的值，故可求出几何体的小立方块的个数；（2）根据左视图的特点即可作图 ．【详解】解：（1）由主视图和俯视图之间的关系，可得x=1∴小立方块的个数为6+1=7个；（2）从左面看得到的图形如下：【点睛】本题考查简单组合体的三视图，画三视图时注意“长对正，宽相等，高平齐”．
