沪科版九年级下册第25章 投影与视图综合与测试当堂检测题

这是一份沪科版九年级下册第25章 投影与视图综合与测试当堂检测题，共20页。试卷主要包含了如图是下列哪个立体图形的主视图等内容，欢迎下载使用。

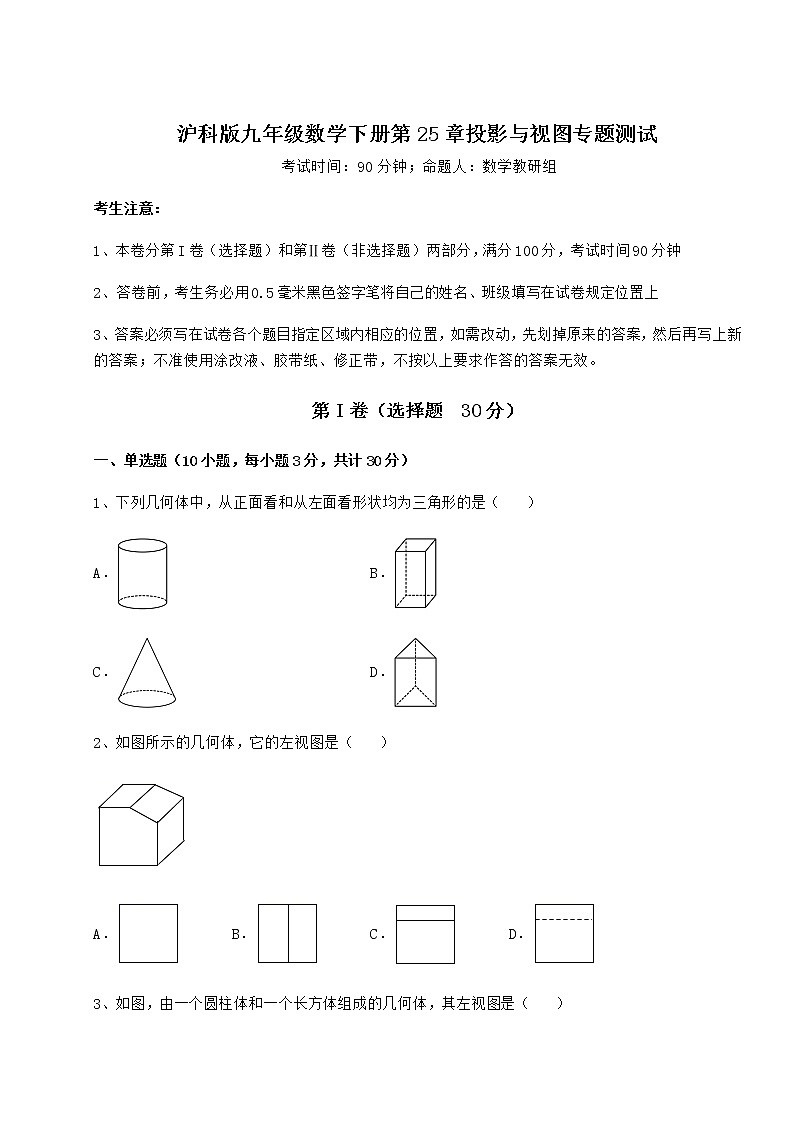

沪科版九年级数学下册第25章投影与视图专题测试 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、下列几何体中，从正面看和从左面看形状均为三角形的是（　　）A． B．C． D．2、如图所示的几何体，它的左视图是（    ）A． B． C． D．3、如图，由一个圆柱体和一个长方体组成的几何体，其左视图是（    ）A． B． C． D．4、如图是下列哪个立体图形的主视图（　　）A． B．C． D．5、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则2m﹣n＝（　　）A．10 B．11 C．12 D．136、已知一个几何体如图所示，则该几何体的左视图是（　　）A． B． C． D．7、下列四个几何体中，主视图与俯视图不同的几何体是（    ）A． B．C． D．8、一个由若干个相同的小正方体组成的几何体的主视图和俯视图如图所示，则小正方体的最少个数为（    ）A．6 B．7 C．8 D．99、下列几何体的主视图和俯视图完全相同的是（    ）A． B． C． D．10、下面的三视图所对应的几何体是（　　）A．  B． C．  D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、天坛是古代帝王祭天的地方，其中最主要的建筑就是祈年殿．老师希望同学们利用所学过的知识测量祈年段的高度，数学兴趣小组的同学们设计了如图所示的测量图形，并测出竹竿长2米，在太阳光下，它的影长为1.5米，同一时刻，祈年殿的影长约为28.5米．请你根据这些数据计算出祈年殿的高度约为__________米．2、一个几何体由若干大小相同的小立方块搭成，如图分别是从它的正面．左面看到的形状图，若该几何体所用小立方块的个数为，则的所有可能值有______种．3、请你写出一种几何体，使得它的主视图、左视图和俯视图都一样，它是______4、从正面和左面看一个长方体得到的形状图如图所示（单位：），则其从上面看到的形状图的面积为__________．5、如图是一个几何体的三视图，则这个几何体的表面积为__．三、解答题（5小题，每小题10分，共计50分）1、如图，是公园的一圆形桌面的主视图，表示该桌面在路灯下的影子．（1）请你在图中找出路灯的位置（要求保留画图痕迹，光线用虚线表示）；（2）若桌面直径和桌面与地面的距离均为1.2m，测得影子的最大跨度为2m，求路灯O与地面的距离．2、如图，是由若干个完全相同的棱长为1的小正方体组成的一个几何体．（1）请画出这个几何体的三视图；（2）该几何体的表面积（含下底面）为        ；（3）如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的主视图和左视图不变，那么最多可以再添加        个小正方体．3、根据要求完成下列题目．（1）图中有_____块小正方体．（2）请在方格纸中分别画出它的左视图和俯视图（画出的图都用铅笔涂上阴影）．（3）用小正方体搭一几何体，使得它的俯视图和左视图与你在下图方格中所画的图一致，则这样的几何体最少要____个小正方体，最多要____个小正方体．4、分别画出图中两个几何体（其中第2个几何体是两个高不相等的圆锥组成的组合体）的三视图．5、如图是由7个相同的小立方块搭成的几何体．请画出主视图、左视图和俯视图． -参考答案-一、单选题1、C【分析】根据几何体的三视图解答．【详解】解：圆柱从正面看是长方形，故A选项不符合题意；四棱柱从正面看是长方形，故B选项不符合题意；圆锥从正面看是三角形，从左面看是三角形，故C选项符合题意；三棱柱从正面看是长方形，故D选项不符合题意；故选：C．【点睛】此题考查简单几何体的三视图，正确掌握各几何体的三视图及视角的位置是解题的关键．2、D【分析】左视图：从物体左面所看的平面图形，注意：看到的棱画实线，看不到的棱画虚线，据此进行判断即可．【详解】解：如图所示，几何体的左视图是：故选：D．【点睛】本题考查简单组合体的三视图，正确掌握观察角度是解题关键．3、A【分析】从左边看过去：可以看到上下两个宽度相同的长方形，从而可以得到左视图.【详解】解：从左边看过去：可以看到上下两个宽度相同的长方形，所以一个圆柱体和一个长方体组成的几何体，其左视图是A选项中的图形，故选A【点睛】本题考查的是三视图，掌握“三视图中的左视图”是解本题的关键，注意的是能看到的棱要以实线来体现，看不见的棱要以虚线来体现.4、B【分析】根据主视图即从物体正面观察所得的视图求解即可．【详解】解：的主视图为，故选：B．【点睛】本题主要考查由三视图判断几何体，解题的关键是掌握由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．5、B【分析】根据几何体的主视图和俯视图，可得最下面一层有4个正方体，中间一层最多有3个正方体，最少有2个正方体，最上面一层最多有2个正方体，最少有1个正方体．【详解】解：由三视图可知：最下面一层有4个正方体，中间一层最多有3个正方体，最少有2个正方体，最上面一层最多有2个正方体，最少有1个正方体，∴m＝4+3+2＝9，n＝4+2+1＝7，∴2m﹣n＝2×9﹣7＝11．故选B．【点睛】本题主要考查了三视图确定小立方体个数以及代数式求值，解题的关键在于能够熟练掌握根据三视图判断小立方体的个数．6、B【分析】根据几何体左视图的概念求解即可．【详解】解：由左视图的概念可得，这个几何体的左视图为：．故选：B．【点睛】此题考查了几何体的左视图，解题的关键是熟练掌握几何体左视图的概念．左视图，一般指由物体左边向右做正投影得到的视图．7、C【分析】正方体的主视图与俯视图都是正方形，圆柱横着放置时，主视图与俯视图都是长方形，球体的主视图与俯视图都是圆形，只有圆锥的主视图与俯视图不同．【详解】解：A、正方体的主视图与俯视图都是正方形，选项不符合题意；B、圆柱横着放置时，主视图与俯视图都是长方形，选项不符合题意；C、圆锥的主视图与俯视图分别为圆形、三角形，故符合题意；D、球体的主视图与俯视图都是圆形，故不符合题意．故选：C．【点睛】本题考查了简单的几何体的三视图，从不同方向看物体的形状所得到的图形可能不同．8、B【分析】根据几何体的三视图特点解答即可．【详解】解：根据俯视图，最底层有4个小正方体，由主视图知，第二层最少有2个小正方体，第三层最少有1个小正方体，∴该几何体最少有4+2+1=7个小正方体组成，故选：B．【点睛】本题考查几何体的三视图，掌握三视图的特点是解答的关键．9、D【分析】根据主视图和俯视图是分别从物体正面和上面看到的图形，逐项分析即可．【详解】解：A、圆柱主视图是矩形，俯视图是圆，故A选项不合题意；B、圆锥的主视图是等腰三角形，俯视图是圆以及中心有一个点，故B选项不合题意；C、三棱柱主视图是一行两个矩形且公共边是虚线，俯视图是三角形，故C选项不合题意；D、圆的主视图和俯视图都为圆，故D选项符合题意；故选D．【点睛】本题考查简单几何体的三视图，解决问题的关键是掌握主视图是从物体的正面看到的视图，俯视图是从物体的上面看得到的视图．10、C【分析】根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．【详解】解：根据三视图知，组成该几何体的小正方体分布情况如下：与之相对应的C选项，故选：C．【点睛】本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．二、填空题1、38【分析】在同一时刻物高和影长成正比，据此解答即可．【详解】解：根据相同时刻的物高与影长成比例，设祈年殿的高度为米，则可列比例为，解得．所以祈年殿的高度为38米．故答案为：38．【点睛】本题考查了投影的知识，利用在同一时刻物高与影长的比相等的知识，考查利用所学知识解决实际问题的能力．2、9【分析】由主视图和左视图，判断最少和最多的正方体的个数即可解决问题．【详解】解：由主视图和左视图可确定所需正方体个数最少和最多时俯视图为：则组成这个几何体的小正方体最少有6个，最多有14个，则n可能的值为6，7，8，9，10，11，12，13，14，故答案为：9．【点睛】此题主要考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少和最多的俯视图是关键．3、球【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】解：球的3个视图都为圆；正方体的3个视图都为正方形；所以主视图、左视图和俯视图都一样的几何体为球、正方体等．故答案为：答案不唯一，如球、正方体等．【点睛】本题考查了几何体的三种视图，掌握常见几何体的三视图是关键．4、6【分析】从正面看，左面看，得到长方体的高为4，长为3，得到从上面看的矩形长为3；左边看，从上面看，宽相等，得到从上面看的矩形宽为2，计算即可．【详解】根据正面，左面高平齐，正面，上面长对正，左面，上面宽相等，得到从上面看的矩形长为3，宽为2故从上面看到的形状图的面积为6，故答案为：6．【点睛】本题考查了从不同方向看，熟练掌握三视图的特点与联系是解题的关键．5、4π【分析】先判定这个几何体是圆锥，再根据圆锥的特点求出其表面积．【详解】解：根据三视图可得这个几何体是圆锥，底面积＝π×12＝π，侧面积为＝＝3π，则这个几何体的表面积＝π+3π＝4π；故答案为：4π．【点睛】此题主要考查圆锥的表面积，解题的关键是根据三视图的得到几何体是圆锥．三、解答题1、（1）见解析；（2）路灯O与地面的距离为3m【分析】（1）由题意连接 并延长，两条线的交点就是灯光的位置；（2）作OF⊥MN交AB于E，证明△OAB∽△OMN，再利用相似三角形的对应高的比等于相似比建立方程求解即可.【详解】解：（1）如图，点即为为所求； （2）作OF⊥MN交AB于E，如图，AB＝m，EF＝m，MN＝2m，∵，∴△OAB∽△OMN，∴AB：MN＝OE：OF，    即，解得OF＝3（m）．经检验：符合题意答：路灯O与地面的距离为3m．【点睛】本题考查的是中心投影的性质，相似三角形的判定与性质，掌握“相似三角形的对应高的比等于相似比”是解题的关键.2、（1）见解析；（2）28；（3）2【分析】（1）从正面看得到从左往右3列正方形的个数依次为1，3，2；从左面看得到从左往右2列正方形的个数依次为3，1；从上面看得到从左往右3列正方形的个数依次为1，2，1，依此画出图形即可；（2）有顺序的计算上下面，左右面，前后面的表面积之和即可；（3）根据保持这个几何体的主视图和左视图不变，可知添加小正方体是1列和3列各加1个，依此即可求解．【详解】（1）如图所示：（2）（4×2+6×2+4×2）×（1×1） ＝（8+12+8）×1＝28故答案为：28（3）由分析可知，最多可以再添加2个小正方体，如图，故答案为：2【点睛】此题考查了作图−三视图，用到的知识点为：计算几何体的表面积应有顺序的分为相对的面进行计算不易出差错；三视图分为主视图、左视图、俯视图，分别是从物体正面、左面和上面看，所得到的图形．3、（1）6；（2）见解析；（3）5,7【分析】（1）根据图形知图形的层数及各层的块数，相加即得；（2）根据三视图的画法解答；（3）最少时只能将竖列的两个的最上一个去掉，最多时在两个的最上加一个．【详解】解：由图知，图形共有3层，最下层有3块小正方体，中间一层有2块，最上一层有1块，∴图中共有1+2+3=6块小正方体，故答案为：6；（2）如图：（3）如图，用小正方体搭一几何体，使得它的俯视图和左视图与你在下图方格中所画的图一致，则这样的几何体最少要5个，最多需要7个，故答案为：5,7．【点睛】此题考查画小正方体构成的立体图形的三视图，数小正方体的个数，正确掌握立体图形的三视图的画法是解题的关键．4、见解析【分析】（1）从正面看得到的图形是三角形，从左面看得到的图形是长方形，从上面看得到的图形是中间有竖线的长方形；（2）从正面和左面看是上下两个不同的等腰三角形；从上面看是一个带圆心的圆．【详解】解：（1）如图所示：（2）如图所示：【点睛】本题考查了作图-三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线．5、见解析【分析】主视图有3列，每列小正方形数目分别为2，1，3；左视图有2列，每列小正方形数目分别为3，2；俯视图有3列，每列小正方形数目分别为2，1，1．【详解】解：如图所示，【点睛】本题考查作图—三视图，主视图、左视图、俯视图是分别从物体正面、左面和上面看所得到的图形．
