初中数学沪科版九年级下册第25章 投影与视图综合与测试同步练习题

这是一份初中数学沪科版九年级下册第25章 投影与视图综合与测试同步练习题，共18页。试卷主要包含了如图所示的支架，如图所示的几何体的左视图是，如图所示的几何体，它的左视图是，如图所示，该几何体的俯视图是等内容，欢迎下载使用。

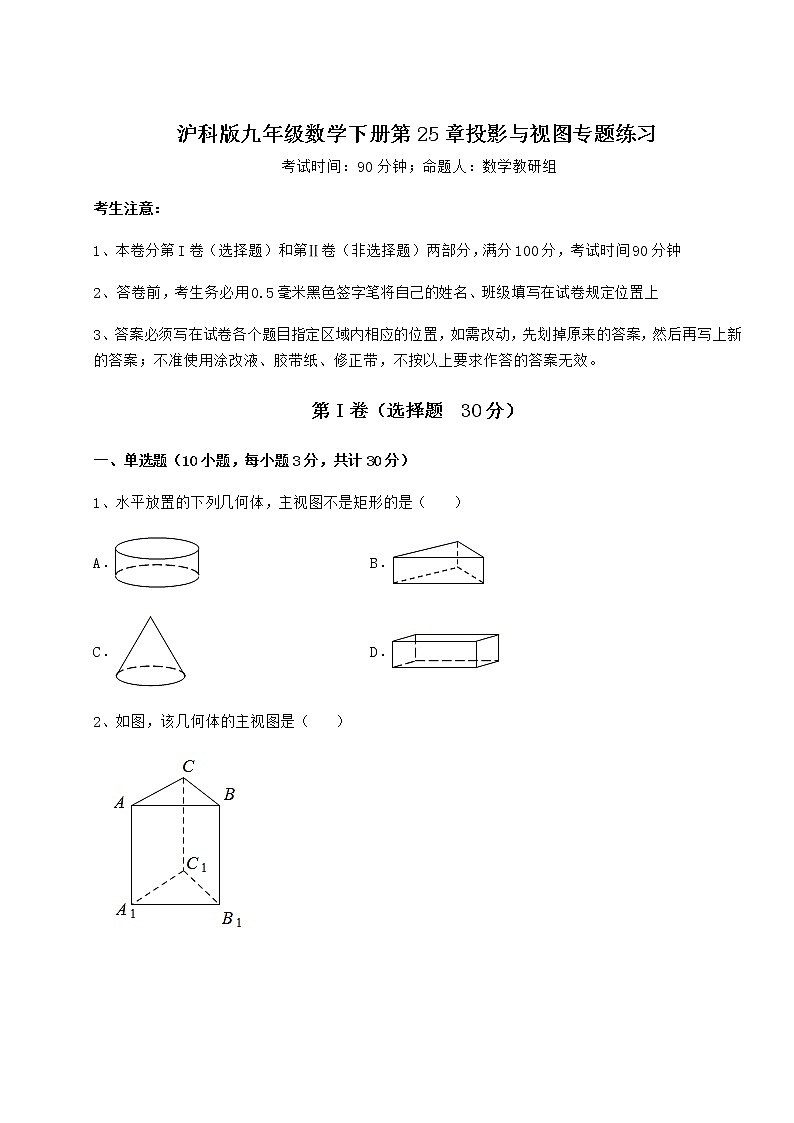

沪科版九年级数学下册第25章投影与视图专题练习 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、水平放置的下列几何体，主视图不是矩形的是（    ）A． B．C． D．2、如图，该几何体的主视图是（    ）A． B． C． D．3、如图，将一个装了一半水的密闭圆柱形玻璃杯水平放置时，水面的形状是（    ）A．圆 B．梯形 C．长方形 D．椭圆4、如图所示的支架（一种小零件）的两个台阶的高度相等，则它的左视图为（    ）A． B．C． D．5、如图所示的几何体的左视图是（    ）A． B．C． D．6、如图所示的几何体，它的左视图是（    ）A． B． C． D．7、如图，从正面看这个几何体得到的图形是（　　）A． B．C． D．8、如图所示，该几何体的俯视图是A．  B．C．  D．9、下列几何体的主视图和俯视图完全相同的是（    ）A． B． C． D．10、如图几何体的主视图是（    ）A． B． C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、一个几何体由一些完全相同的小立方块搭成，从正面和从上面看到的这个几何体的形状图如下，那么搭成这样一个几何体，最少需要a个这样的小立方块，最多需要b个这样的小立方块，则a-b＝  _______．2、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数最少是_________个．3、如图，某工件的三视图（单位：），若俯视图为直角三角形，则此工件的体积为__．4、一个几何体的三视图如图所示，则该几何体的表面积是_________．5、如图，王华晚上由路灯A下的B处走到C处时，测得影子CD的长为1米，继续往前走3米到达E处时，测得影子EF的长为2米，已知王华的身高是1.5米，那么路灯A的高度AB＝_____米．三、解答题（5小题，每小题10分，共计50分）1、我们从不同的方向观察同一物体时，可以看到不同的平面图形，如图是一个由7个相同的小正方体搭成的几何体，请从图的正面、左面和上面看这个几何体，并在所给的图中画出各自的图形．2、如图，在平整的地面上，若干个棱长都为的小正方体堆成一个几何体．（1）在网格中，用实线画出从正面，上面，左面看到的形状图；（2）求这个几何体的体积和表面积．3、如图是由块积木搭成的几何体，这几块积木都是相同的正方体请画出从正面、左面、上面看到的这个几何体的形状图．4、补全如图的三视图． 5、如图所示是一个用小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方体的个数，请你画出它的主视图与左视图． -参考答案-一、单选题1、C【分析】根据从正面看到的图形是主视图，观察图形的主视图是否为矩形，即可判断【详解】解：观察各图形，其中A,B,D的主视图是矩形，C选项的主视图是三角形故C选项符合题题意，故选C【点睛】本题考查了三视图，掌握从正面看到的图形是主视图是解题的关键．2、B【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中，看不到的棱需要用虚线来表示．【详解】解：从正面看易得，该几何体的视图为B，故选：B【点睛】本题主要考查了三视图的知识，主视图是从物体的正面看得到的视图，掌握主视图的概念是解题的关键．3、C【分析】根据水平面与圆柱的底面垂直，可得从上面看，水面的形状为长方形，即可求解．【详解】解：∵水平面与圆柱的底面垂直，∴从上面看，水面的形状为长方形．故选：C【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）从前面看：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）从侧面看：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）从上面看：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．4、C【分析】找到从左面看所得到的图形即可，注意所有的看到的棱用实线表示，看不见的棱用虚线表示．【详解】解：从左面看去，是两个有公共边的矩形，如图所示：故选：C．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．5、B【分析】根据左视图是从左面看到的图形判定则可．【详解】解：从左边看，是一个正方形，正方形的右上角有一条虚线．故选：B．【点睛】本题主要考查了几何体的三种视图和学生的空间想象能力，正确掌握观察角度是解题关键．6、D【分析】左视图：从物体左面所看的平面图形，注意：看到的棱画实线，看不到的棱画虚线，据此进行判断即可．【详解】解：如图所示，几何体的左视图是：故选：D．【点睛】本题考查简单组合体的三视图，正确掌握观察角度是解题关键．7、A【分析】首先从正面看几何体得到的平面图形是几个正方形的组合图形；然后再分别得到的图形的列数和每列小正方形的个数，由此可得出答案.【详解】解：观察图形从左到右小正方块的个数分别为1，2，1，故选A.【点睛】本题主要考查的是简单组合体的三视图，熟练掌握几何体三视图的画法是解题的关键.8、D【分析】根据俯视图是从物体上面向下面正投影得到的投影图，即可求解．【详解】解：根据题意得：D选项是该几何体的俯视图．故选：D【点睛】本题主要考查了几何体的三视图，熟练掌握三视图是观测者从三个不同位置观察同一个几何体，画出的平面图形；（1）主视图：从物体前面向后面正投影得到的投影图，它反映了空间几何体的高度和长度；（2）左视图：从物体左面向右面正投影得到的投影图，它反映了空间几何体的高度和宽度；（3）俯视图：从物体上面向下面正投影得到的投影图，它反应了空间几何体的长度和宽度是解题的关键．9、D【分析】根据主视图和俯视图是分别从物体正面和上面看到的图形，逐项分析即可．【详解】解：A、圆柱主视图是矩形，俯视图是圆，故A选项不合题意；B、圆锥的主视图是等腰三角形，俯视图是圆以及中心有一个点，故B选项不合题意；C、三棱柱主视图是一行两个矩形且公共边是虚线，俯视图是三角形，故C选项不合题意；D、圆的主视图和俯视图都为圆，故D选项符合题意；故选D．【点睛】本题考查简单几何体的三视图，解决问题的关键是掌握主视图是从物体的正面看到的视图，俯视图是从物体的上面看得到的视图．10、A【分析】根据题意可得：从正面看，主视图是两个长方形，即可求解．【详解】解：从正面看，主视图是两个长方形．故选：A【点睛】本题主要考查了几何体的三视图，熟练掌握几何体的三视图的特征是解题的关键．二、填空题1、－2【分析】由正面看可得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．【详解】综合主视图和俯视图，这个几何体的底层有4个小正方体，第二层最少有2个，最多有4个，因此搭成这样的一个几何体至少需要小正方体木块的个数为：4+2=6个，即a=6；至多需要小正方体木块的个数为：4+4=8个，即b=8，所以a-b=-2．故答案为：-2．【点睛】考查了几何体的三视图，解题关键是熟记口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”得到a、b的值．2、3【分析】画出模拟俯视图，根据主对列，左对行进行标数，相同取同，不同取0即可得出答案．【详解】已知主视图和左视图求堆积几何体最少的情况：画模拟俯视图，主对列，左对行进行标数，相同取同，不同取0．具体如下图：故答案为：3．【点睛】考查学生对三视图的掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，主视图疯狂盖，左视图拆违章”就更容易得到答案．3、30cm3【分析】通过三视图还原原几何体，利用柱体的体积公式V=Sh即可求解．【详解】解：由主视图与左视图都是长方形，说明该几何体是柱体，由俯视图知底面是直角三角形的直三棱柱，∴几何体的三视图转化成的几何体为：底面为直角三角形的直三棱柱，由主视图与左视图可知底边是直角边为4cm，3cm的直角三角形，高为5cm的三棱柱，底面三角形面积S=∴此工件的体积＝Sh=6×5＝30（cm3），故答案为：30cm3．【点睛】本题考查由三视图到立体图形，通过简单几何体的三视图逆向思维得出简单几何体，柱体的体积，关键是掌握由三视图通过平面图形到立体图形的想象得出几何体．4、48π+64【分析】原几何体为圆柱的一半，且高为8，底面圆的半径为4，表面积由上下两个半圆及正面的正方形和侧面圆柱面积构成，分别求解相加可得答案．【详解】解：由三视图可知：原几何体为圆柱的一半，（沿中轴线切开），由题意可知，圆柱的高为8，底面圆的半径为4，故其表面积为S＝42π+4π×8+8×8＝48π+64．故答案为：48π+64．【点睛】本题考查由几何体的三视图求面积，由三视图得出原几何体的形状和数据是解决问题的关键，属基础题．5、6【分析】根据在同一时刻物高和影长成正比，即在同一时刻的两个物体，影子，经过物体顶部的太阳光线三者构成的两个直角三角形相似解答．【详解】解：∵ ，当王华在CG处时，Rt△DCG∽Rt△DBA，即＝，当王华在EH处时，Rt△FEH∽Rt△FBA，即，∴＝，∵CG＝EH＝1.5米，CD＝1米，CE＝3米，EF＝2米，设AB＝x，BC＝y，∴，即，即2（y+1）＝y+5，解得：y＝3，则，解得，x＝6米．即路灯A的高度AB＝6米．【点睛】本题综合考查了中心投影的特点和规律以及相似三角形性质的运用．解题的关键是利用中心投影的特点可知在这两组相似三角形中有一组公共边，利用其作为相等关系求出所需要的线段，再求公共边的长度．三、解答题1、见解析【分析】主视图有3列，每列小正方形数目分别为，，；左视图有2列，每列小正方形数目分别为，；俯视图有3列，每行小正方形数目分别为，，．【详解】解：如图所示：【点睛】此题主要考查了作三视图，根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形是解题关键．2、（1）见解析；（2），【分析】（1）根据三视图的定义画出图形即可．（2）分前后，左右，上下三个方向统计正方形的个数即可求出表面积，根据个数即可得出体积．【详解】解：（1）该几何体从正面、上面、左面看到的形状图如图：（2）因为该几何体由8个棱长都为的正方体堆成，每个正方体的体积都为，所以其体积为；该几何体前后各有4个小正方形，上下各有6个小正方形，左右各有5个小正方形，每个小正方形的面积为，所以其表面积为．【点睛】本小题考查几何体、三视图等基础知识，考查空间观念与几何直观，解题的关键是熟练掌握基本知识，属于中考常考题型．3、见解析【分析】从正面看从左往右2列正方形的个数依次为3，1；左视图从左往右2列正方形的个数依次为3，1；俯视图从左往右2列正方形的个数依次为2，1；依此画出图形即可．【详解】解：如图所示．【点睛】本题考查画几何体的三视图；用到的知识点为：主视图，左视图与俯视图分别是从物体的正面，左面，上面看得到的图形．4、见解析【分析】视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形；认真观察实物图，按照三视图的要求画图即可，注意看得到的棱长用实线表示，看不到的棱长用虚线的表示．【详解】解：如图所示；【点睛】此题主要考查三视图的画法，注意实线和虚线在三视图的用法．5、见解析【分析】根据简单组合体的三视图的意义和画法画出相应的图形即可．【详解】这个组合体的三视图如下：【点睛】本题考查简单组合体的三视图，理解视图的定义，掌握简单组合体三视图的画法是正确解答的关键．
