2021学年第25章 投影与视图综合与测试课堂检测

这是一份2021学年第25章 投影与视图综合与测试课堂检测，共18页。试卷主要包含了如图所示的礼品盒的主视图是等内容，欢迎下载使用。

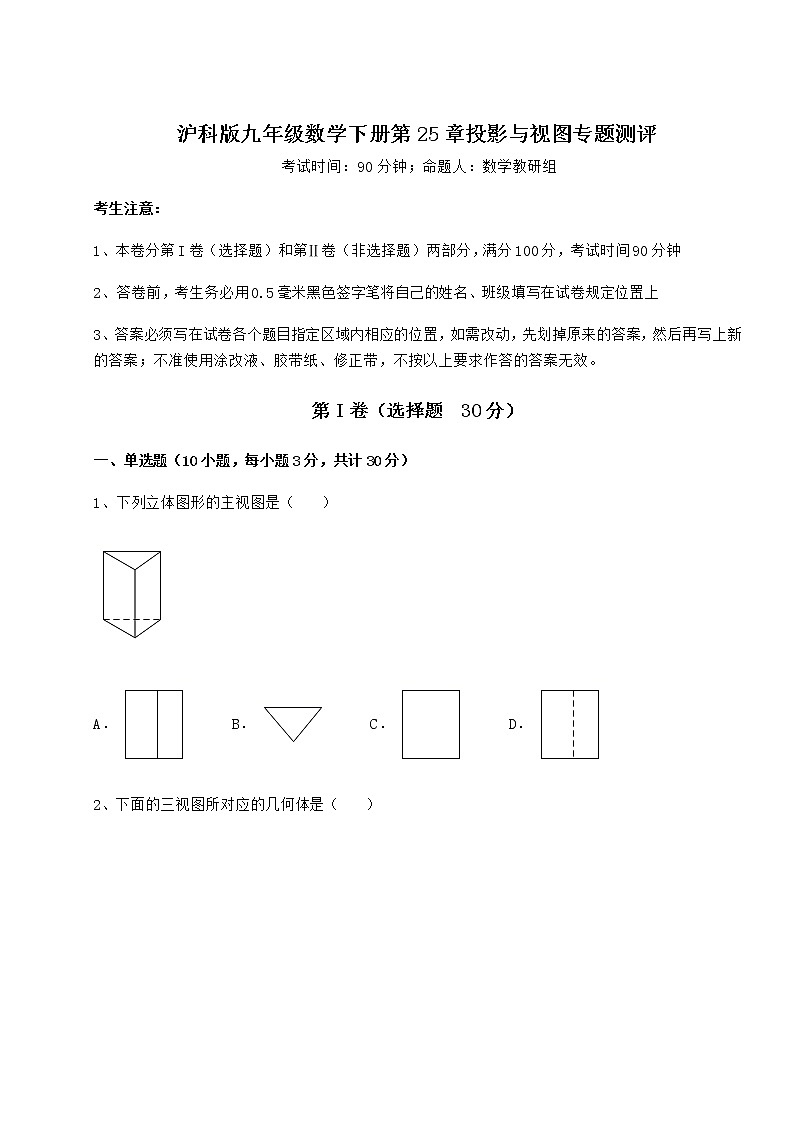

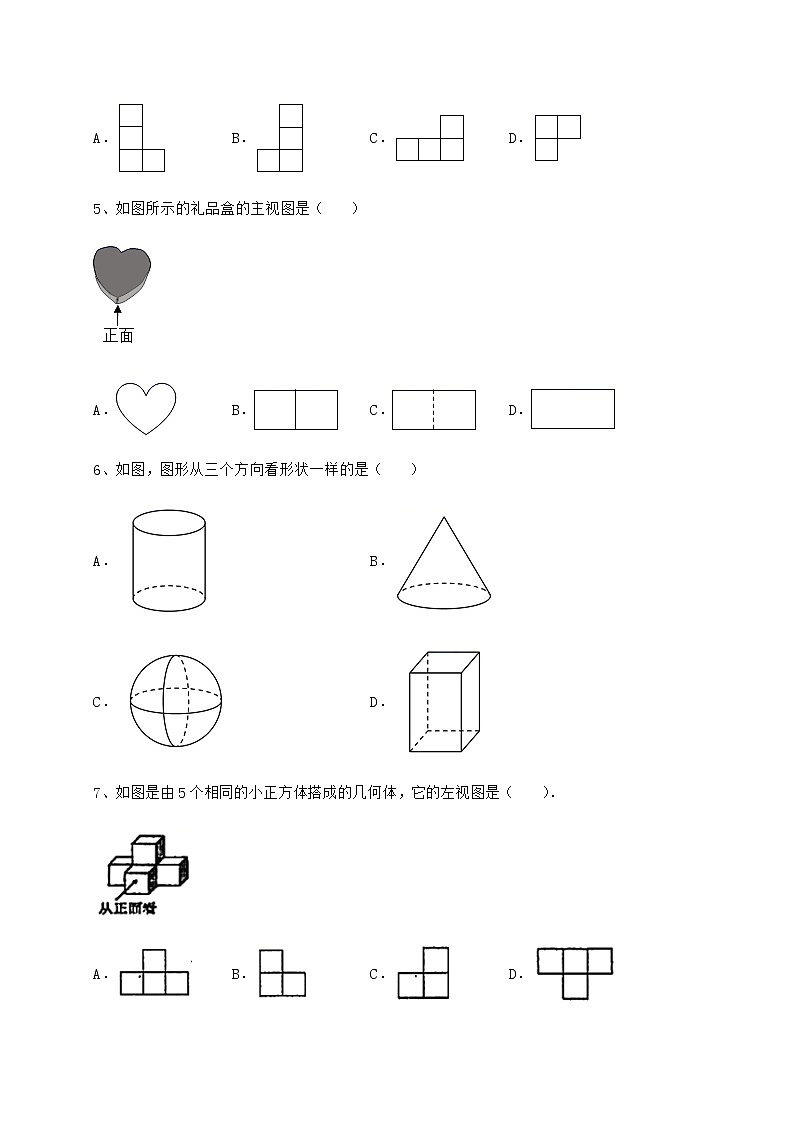

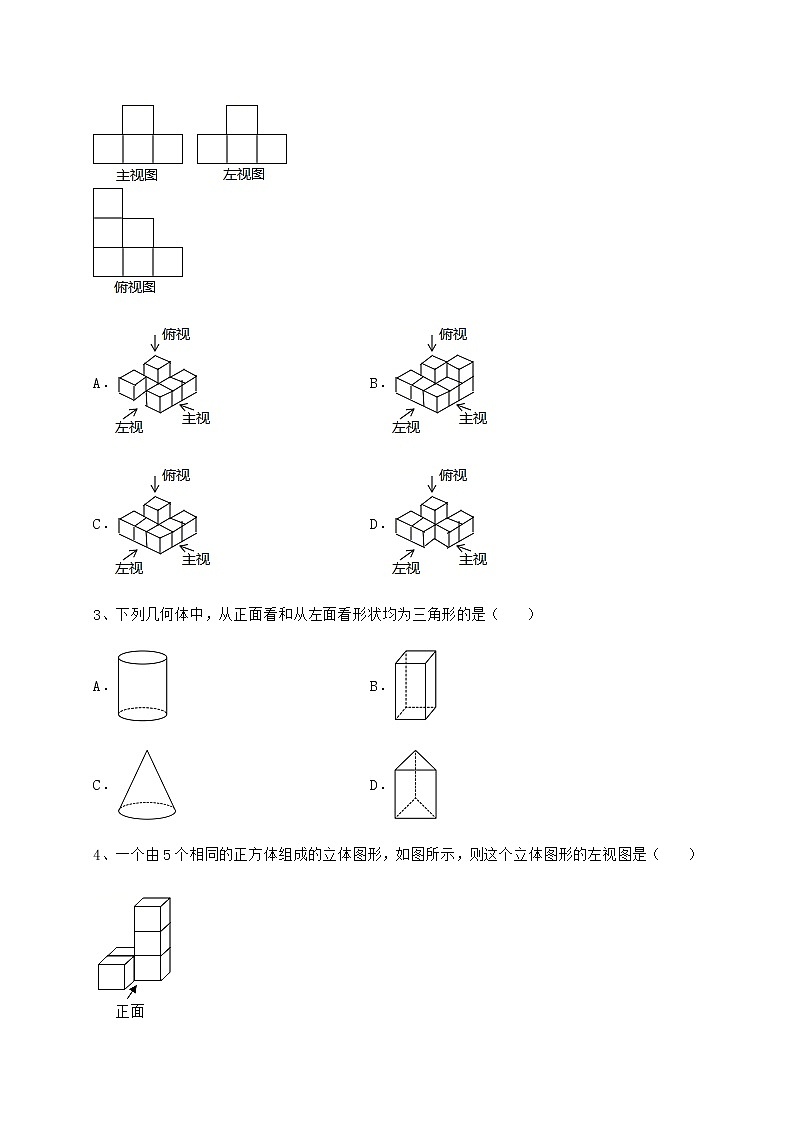

沪科版九年级数学下册第25章投影与视图专题测评 考试时间：90分钟；命题人：数学教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。第I卷（选择题  30分）一、单选题（10小题，每小题3分，共计30分）1、下列立体图形的主视图是（　　）A． B． C． D．2、下面的三视图所对应的几何体是（　　）A．  B． C．  D．3、下列几何体中，从正面看和从左面看形状均为三角形的是（　　）A． B．C． D．4、一个由5个相同的正方体组成的立体图形，如图所示，则这个立体图形的左视图是（　　）A． B． C． D．5、如图所示的礼品盒的主视图是（    ）A． B． C． D．6、如图，图形从三个方向看形状一样的是（　　）A．  B． C． D．7、如图是由5个相同的小正方体搭成的几何体，它的左视图是（    ）．A． B． C． D．8、下列几何体中，俯视图为三角形的是（    ）A． B． C． D．9、如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和俯视图，若这个几何体最多由m个小正方体组成，最少由n个小正方体组成，则2m﹣n＝（　　）A．10 B．11 C．12 D．1310、如图是由5个小立方块搭成的几何体，则该几何体从左面看到的形状图是（    ）A． B．C． D．第Ⅱ卷（非选择题  70分）二、填空题（5小题，每小题4分，共计20分）1、如图，从三个不同方向看同一个几何体得到的平面图形，则这个几何体的侧面积是__________．2、一个“粮仓”的三视图如图所示（单位：），则它的侧面积是________．3、图2是图1中长方体的三视图，用S表示面积，S主＝x2+2x，S左＝x2+x，则S俯＝___．4、在一张桌子上摆放着一些碟子，从3个方向看到的3种视图如图所示，则这个桌子上的碟子共有____个．5、一个几何体由若干大小相同的小立方块搭成，如图分别是从它的正面、上面看到的形状图，则该几何体至少是用 ___个小立方块搭成的．三、解答题（5小题，每小题10分，共计50分）1、一个几何体是由若干个棱长为1cm的小正方体搭成的，从左面、上面看到的几何体的形状图如图所示：    （1）该几何体最少由_______个小立方体组成，最多由_______个小立方体组成．（2）将该几何体形状固定好，当几何体体积达到最大时，画出此时的主视图并求出几何体的表面积．2、如图是由几个相同的边长为1个单位的小立方块搭成的几何体从上面看到的形状，方格中的数字表示该位置的小立方块的个数．（1）请在方格纸中分别画出从正面和左面所观察到的几何体的形状；（2）由三个不同方向所观察到的图形可知这个组合几何体的表面积为________个平方单位（包括底面积）．3、如图1，是一个长方体截成的几何体，请在网格中依次画出这个几何体的三视图．4、如图是由若干个完全相同的小正方体堆成的几何体．（1）图中有几个小正方体；（2）画出该几何体的三视图；5、如图，是由5个正方体组成的图案，请在方格纸中分别画出它的从正面看、从左面看、从上面看的形状图．  -参考答案-一、单选题1、A【分析】主视图是从正面所看到的图形，根据定义和立体图形即可得出选项．【详解】解：主视图是从正面所看到的图形，是：故选：A【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．2、C【分析】根据“俯视打地基、主视疯狂盖、左视拆违章”得出组成该几何体的小正方体分布情况，继而得出答案．【详解】解：根据三视图知，组成该几何体的小正方体分布情况如下：与之相对应的C选项，故选：C．【点睛】本题考查由三视图判断几何体，关键是由主视图和左视图、俯视图可判断确定几何体的具体形状．3、C【分析】根据几何体的三视图解答．【详解】解：圆柱从正面看是长方形，故A选项不符合题意；四棱柱从正面看是长方形，故B选项不符合题意；圆锥从正面看是三角形，从左面看是三角形，故C选项符合题意；三棱柱从正面看是长方形，故D选项不符合题意；故选：C．【点睛】此题考查简单几何体的三视图，正确掌握各几何体的三视图及视角的位置是解题的关键．4、A【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】解：从左面看易得有两列，从左到右小正方形的个数分别为3，1．故选：A．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．5、B【分析】找出从几何体的正面看所得到的图形即可．【详解】解：从礼品盒的正面看，可得图形：故选：B．【点睛】此题主要考查了简单几何体的三视图，关键是掌握主视图所看的位置．6、C【分析】根据从上面看得到的图形是俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．【详解】解：A．从上面看是一个圆，从正面和从左边看是一个矩形，故本选项不合题意；B．从上面看是一个有圆心的圆，从正面和从左边看是一个等腰三角形，故本选项不合题意；C．从三个方向看形状一样，都是圆形，故本选项符合题意；D．从上面看是一个正方形，从正面和从左边看是一个长方形形，故本选项不合题意．故选：C．【点睛】本题考查了简单几何体的三视图，从上面看到的图形是俯视图，从正面看到的图形是主视图，从左面看到的图形是左视图．7、B【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在左视图中．【详解】从左面看，第一层有2个正方形，第二层左侧有1个正方形．故选：B．【点睛】本题考查了三视图的知识，熟知左视图是从物体的左面看得到的视图是解答本题的关键．8、D【分析】从正面、上面和左面三个不同的方向看一个物体，并描绘出所看到的三个图形，即几何体的三视图．【详解】从上方朝下看只有D选项为三角形．故选：D．【点睛】本题考查了简单几何体的三视图，三视图是从正面、左面、上面以平行视线观察物体所得的图形．从视图反过来考虑几何体时，它有多种可能性．例如，正方体的主视图是一个正方形，但主视图是正方形的几何体有很多，如三棱柱、长方体、圆柱等．因此在学习时应结合实物，亲自变换角度去观察，才能提高空间想象能力．9、B【分析】根据几何体的主视图和俯视图，可得最下面一层有4个正方体，中间一层最多有3个正方体，最少有2个正方体，最上面一层最多有2个正方体，最少有1个正方体．【详解】解：由三视图可知：最下面一层有4个正方体，中间一层最多有3个正方体，最少有2个正方体，最上面一层最多有2个正方体，最少有1个正方体，∴m＝4+3+2＝9，n＝4+2+1＝7，∴2m﹣n＝2×9﹣7＝11．故选B．【点睛】本题主要考查了三视图确定小立方体个数以及代数式求值，解题的关键在于能够熟练掌握根据三视图判断小立方体的个数．10、D【分析】左视图：从左边看立体图形，看到的平面图形是左视图，根据左视图的定义可得答案.【详解】解：该几何体从左面看到的形状图有2列，第1列看到1个正方形，第2列看到2个正方形，所以左视图是D，故选D【点睛】本题考查的是三视图，值得注意的是能看到的立体图形中的线条都要画成实线，看不到的画成虚线，掌握“左视图的含义”是解题的关键.二、填空题1、36【分析】先确定该几何体是三棱柱，再得到底面是边长为4cm的等边三角形，侧棱长为3cm，从而可得答案.【详解】解：从三视图可得得到：这个几何体是三棱柱，其底面是边长为4cm的等边三角形，侧棱长为3cm，所以这个三棱柱的侧面积为：cm2故答案为：36 cm2【点睛】本题考查的是简单几何体的三视图，根据三视图还原几何体，求解三棱柱的侧面积，掌握由三视图还原几何体是解题的关键.2、【分析】根据三视图可知该几何体为圆锥和圆柱的结合体，进而根据三视图中的数据计算侧面积即可．【详解】解：由三视图可知，这个几何体上部分是一个圆锥，下部分是一个圆柱，由图中数据可知，圆锥的高为7-4=3m，圆锥的底面圆的直径为6m，圆柱的高为4m，底面圆直径为6m，∴圆锥的母线长m ，∴圆柱部分的侧面积，圆锥的侧面积，∴这个几何体的侧面积，故答案为：．【点睛】本题主要考查了简单组合体的三视图，圆锥和圆柱的侧面积计算，解题的关键在于能够根据几何体的三视图确定几何体为圆锥和圆柱的结合体．3、x2+4x+3【分析】由主视图和左视图的宽为x，结合两者的面积得出俯视图的长和宽，从而得出答案．【详解】∵S主=x2+3x=x（x+3），S左=x2+x=x（x+1），∴俯视图的长为x+3，宽为x+1，则俯视图的面积S俯=（x+3）（x+1）=x2+4x+3，故答案为：x2+4x+3．【点睛】本题主要考查由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．4、12【分析】从俯视图中可以看出最底层碟子的个数及形状，从主视图可以看出碟子的层数和个数，从而算出总的个数．【详解】解：由三视图可得三摞碟子数从左往右分别为5，4，3，则这个桌子上共有5+4+3=12个碟子．故答案为：12．【点睛】本题考查对三视图的理解应用及空间想象能力．可从主视图上分清物体的上下和左右的层数，从俯视图上分清物体的左右和前后位置，综合上述分析数出碟子的个数．5、6【分析】根据题意可以得到该几何体从正面和上面看至少有多少个小立方体，综合考虑即可解答本题．【详解】解：从正面看至少有三个小立方体且有两层；从上面看至少有五个小立方体，且有两列；∴只需要保证从正面看的上面一层有一个，从上面看有五个小立方体即可满足题意，∴最少是用6个小立方块搭成的，故答案为：6．【点睛】此题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．三、解答题1、（1）9；14；（2）画图见解析；几何体的表面积为．【分析】（1）根据左视图，俯视图，分别在俯视图上写出最少，最多两种情形的小正方体的个数即可解决问题；（2）根据立方体的体积公式即可判断，分上下，左右，前后三个方向判断出正方形的个数解决问题即可．【详解】解：（1）观察图象可知：最少的情形有2＋3＋1＋1＋1＋1＝9个小正方体，最多的情形有2＋2＋3＋3＋3＋1＝14个小正方体，故答案为9，14；（2）该几何体体积最大值为33×14＝378（cm3），体积最大时的几何体的三视图如下：因此这个组合体的表面积为（9＋6＋6）×2＋4＝46（cm2），故答案为：46cm2．【点睛】本题考查简单组合体的三视图，理解视图的意义，掌握简单组合体三视图的画法是正确解答的关键．2、（1）图见解析；（2）24；【分析】（1）从正面看有2列，每列小正方形数目分别为2，3；从左面看有2列，每列小正方形数目分别为3，1；（2）上面共有3个小正方形，下面共有3个小正方形；左面共有4个小正方形，右面共有4个正方形；前面共有5个小正方形，后面共有5个正方形，继而可得出表面积．【详解】解：（1）如图所示 （2）根据从三个方向看的形状图，这个几何体的表面积为2×（5+4+3）＝24（平方单位），故答案为：24．【点睛】此题考查了从不同方向看几何体及几何体的表面积的计算，解答本题的关键是掌握立体图形的观察方法．3、见解析【分析】根据三视图的定义，作出图形即可．【详解】解：三视图，如图所示．【点睛】本题考查作图﹣三视图，解题的关键是理解三视图的定义，属于中考常考题型．4、（1）10；（2）见解析【分析】（1）分别数出每层的小正方体的个数并相加即可；（2）按要求画出三视图即可．【详解】（1）1+3+6=10（个）即图中共有10个小正方体（2）所画的三视图如下：【点睛】本题主要考查了三视图、求几何体的小正方体的个数，要求较好的空间想象能力．5、见解析．【分析】从正面看有2排，左边3层，右边2层；从左面看1排，3层；从上面看2排，每排1层，再画图即可．【详解】解：如图所示：【点睛】本题考查的是小正方体堆砌图形的三视图，掌握“三视图的含义”是画图的关键.
