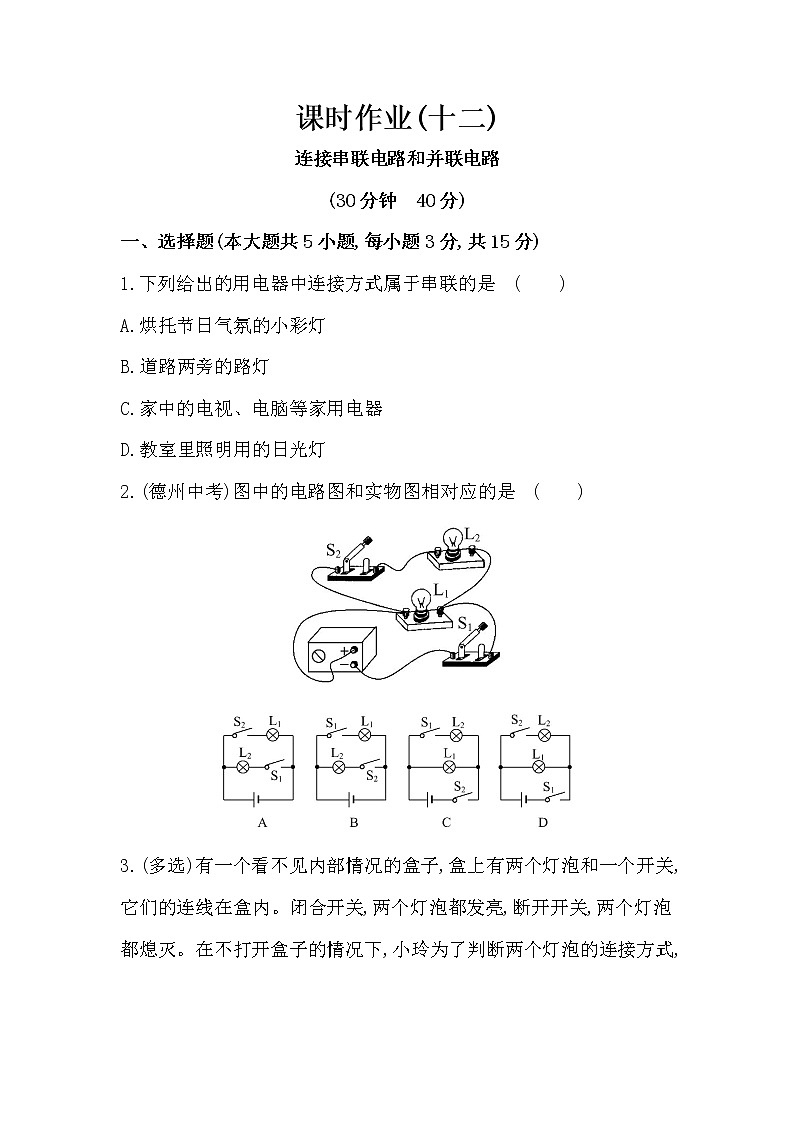

    串并联练习题01

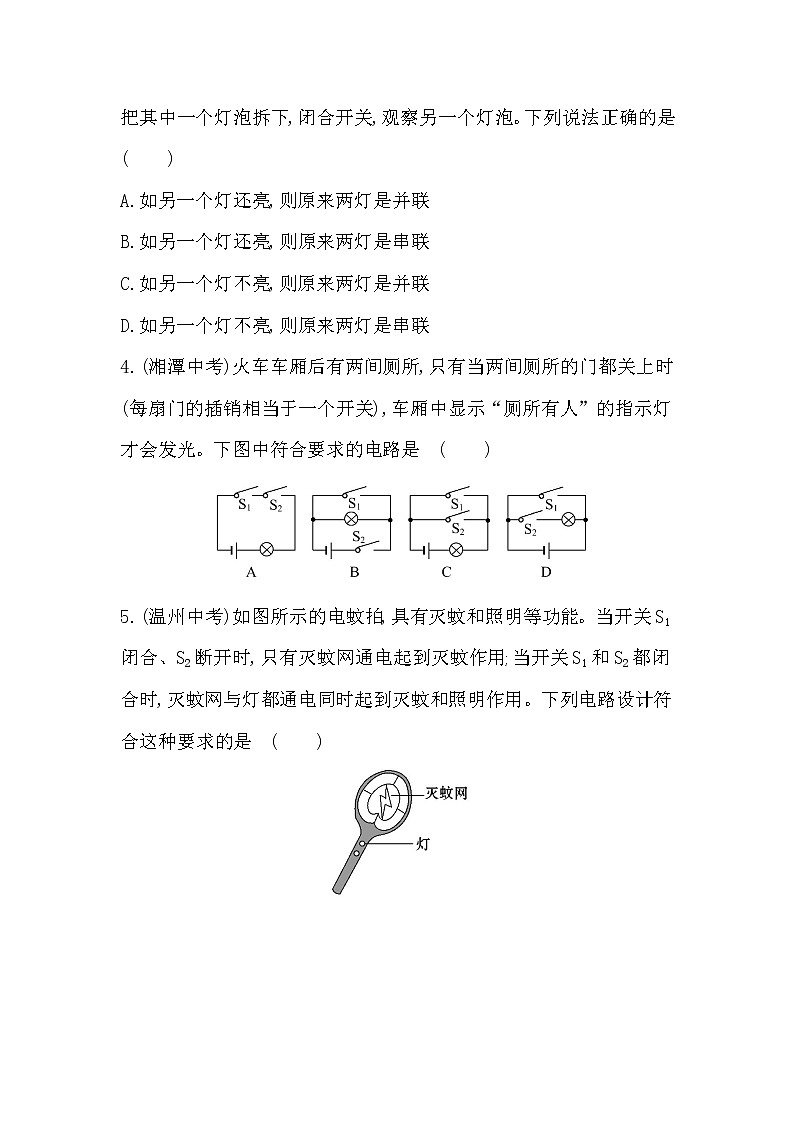

    串并联练习题02

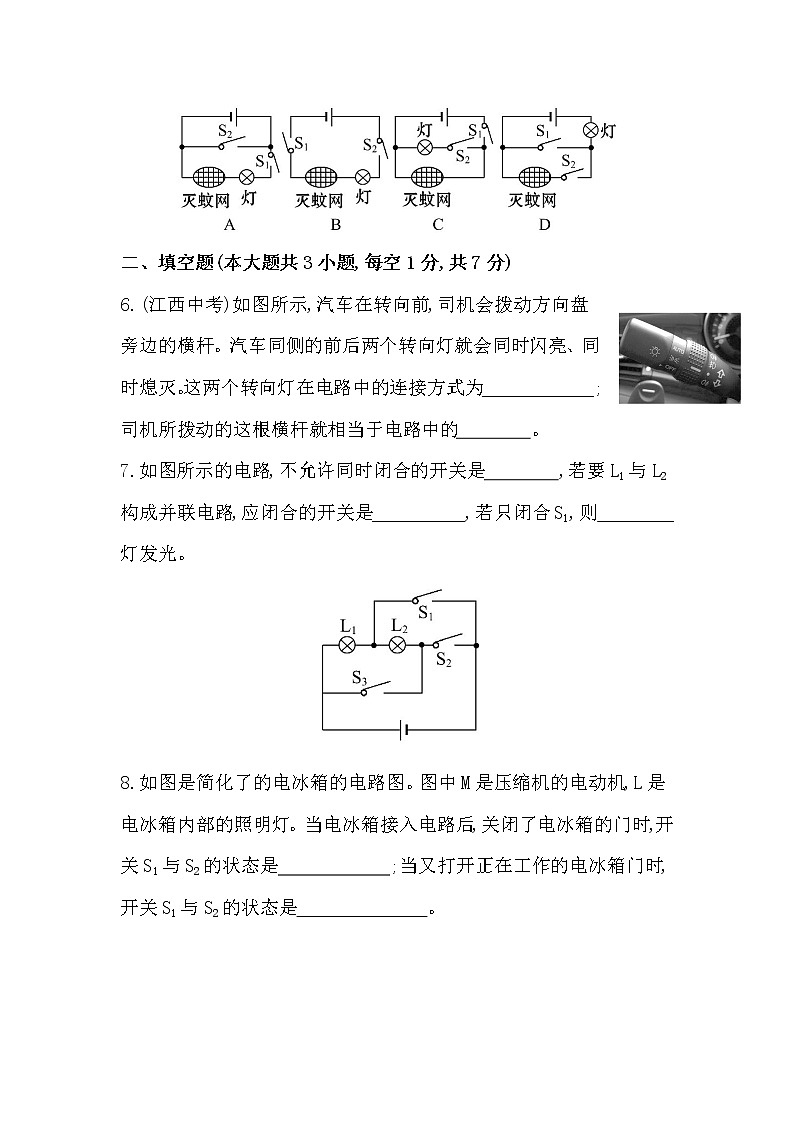

    串并联练习题03
    还剩6页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    沪科版九年级全册第十四章 了解电路第三节 连接串联电路和并联电路当堂检测题

    展开
    这是一份沪科版九年级全册第十四章 了解电路第三节 连接串联电路和并联电路当堂检测题,共9页。试卷主要包含了选择题,填空题,作图题,实验探究题等内容,欢迎下载使用。

    (30分钟 40分)
    一、选择题(本大题共5小题,每小题3分,共15分)
    1.下列给出的用电器中连接方式属于串联的是 ( )
    A.烘托节日气氛的小彩灯
    B.道路两旁的路灯
    C.家中的电视、电脑等家用电器
    D.教室里照明用的日光灯
    2.(德州中考)图中的电路图和实物图相对应的是 ( )
    3.(多选)有一个看不见内部情况的盒子,盒上有两个灯泡和一个开关,它们的连线在盒内。闭合开关,两个灯泡都发亮,断开开关,两个灯泡都熄灭。在不打开盒子的情况下,小玲为了判断两个灯泡的连接方式,把其中一个灯泡拆下,闭合开关,观察另一个灯泡。下列说法正确的是 ( )
    A.如另一个灯还亮,则原来两灯是并联
    B.如另一个灯还亮,则原来两灯是串联
    C.如另一个灯不亮,则原来两灯是并联
    D.如另一个灯不亮,则原来两灯是串联
    4.(湘潭中考)火车车厢后有两间厕所,只有当两间厕所的门都关上时(每扇门的插销相当于一个开关),车厢中显示“厕所有人”的指示灯才会发光。下图中符合要求的电路是 ( )
    5.(温州中考)如图所示的电蚊拍,具有灭蚊和照明等功能。当开关S1闭合、S2断开时,只有灭蚊网通电起到灭蚊作用;当开关S1和S2都闭合时,灭蚊网与灯都通电同时起到灭蚊和照明作用。下列电路设计符合这种要求的是 ( )
    二、填空题(本大题共3小题,每空1分,共7分)
    6.(江西中考)如图所示,汽车在转向前,司机会拨动方向盘旁边的横杆。汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭。这两个转向灯在电路中的连接方式为 ;司机所拨动的这根横杆就相当于电路中的 。
    7.如图所示的电路,不允许同时闭合的开关是 ,若要L1与L2构成并联电路,应闭合的开关是 ,若只闭合S1,则 灯发光。
    8.如图是简化了的电冰箱的电路图。图中M是压缩机的电动机,L是电冰箱内部的照明灯。当电冰箱接入电路后,关闭了电冰箱的门时,开关S1与S2的状态是 ;当又打开正在工作的电冰箱门时,开关S1与S2的状态是 。
    三、作图题(本大题共2小题,共6分)
    9.(3分)请在图中的两个虚线框内,选填“电源”和“开关”的符号,并满足当开关都闭合时两灯组成并联电路。
    10.(3分)按图甲所示的电路图,完成图乙中各个元件的连接。(用笔画线表示导线)
    四、实验探究题(12分)
    11.小红想研究“在并联电路中,开关的位置是否会影响它的控制作用”,于是她找来了器材并按如图所示的电路连接实物图进行实验。
    (1)把开关连在干路的a处,闭合、断开开关时,发现它可以控制 。
    (2)把开关连在一条支路b处,闭合、断开开关时,发现它可以控制 ,
    的工作不受影响。
    (3)把开关再连在另一条支路c处,闭合、断开开关时,发现它可以控制 ,
    的工作不受影响。
    (4)通过以上实验分析得出结论:
    在并联电路中 。
    答案解析
    1.【解析】选A。本题考查串联电路和并联电路的辨别。小彩灯之间相互影响,是串联的;路灯之间互不影响,是并联的;家中的电视、电脑等家用电器,可以单独工作,是并联的;教室里照明用的日光灯,可以单独工作,是并联的。故选A。
    2.【解析】选D。本题考查了并联电路的电路图。电流从电源的正极出发,分别流经两个灯泡,一条经过灯泡L1后到达开关S1,回到负极;另一条经过开关S2后,再经过另一个灯泡L2,到达开关S1回到负极,所以两灯泡并联;开关S1控制干路,开关S2只控制灯泡L2,对应的电路图是D。
    3.【解析】选A、D。本题考查了串、并联电路的特点。在不打开盒子的情况下,把其中一个灯泡拆下,闭合开关,观察另一个灯泡,如果另一个灯泡发光,说明两个灯泡互不影响,能独立工作,两个灯泡属于并联;如果另一个灯泡不发光,说明两个灯泡相互影响,不能独立工作,两个灯泡属于串联。故选A、D。
    4.【解析】选A。本题考查开关的串、并联电路的设计。两个厕所都有人时,也
    就是两个开关同时闭合时灯泡才发光,所以两个开关是串联的,且同时控制着灯
    泡。故A图正确。
    5.【解析】选C。本题考查电路的设计。在图A中,当开关S1闭合、S2断开时,
    灭蚊网既能起到灭蚊作用灯也亮,且当开关S1和S2都闭合时电源短路,故不符合
    要求;在B图中,各元件串联,当开关S1闭合、S2断开时,电路处于断路状态,灭蚊网既不能起到灭蚊作用灯也不亮,故不符合要求;在C图中,当开关S1闭合、S2断开时,只有灭蚊网通电起到灭蚊作用;当开关S1和S2都闭合时,灭蚊网与灯都通电同时起到灭蚊和照明作用,符合要求;D图中,当开关S1闭合、S2断开时只有灯亮,故不符合要求。
    6.【解析】本题考查判断电路的连接方式。两灯同时亮、同时熄灭,可以是并联,也可以是串联,根据生活经验我们可知,如果转向灯一个损坏了,另一个还正常工作,两灯应该是并联;通过拨动横杆来控制灯的亮灭,横杆相当于电路中的开关。
    答案:并联 开关
    7.【解析】本题考查了串、并联电路的判断。因为同时闭合开关S2和S3,电源两极将不经过用电器直接连接起来,造成电源短路,因此绝对不允许将开关S2、S3同时闭合;为了使两个灯泡形成并联,需要同时闭合开关S1、S3;当只闭合S1时,电路中只有L1构成回路,因此只有L1发光。
    答案:S2、S3 S1、S3 L1
    8.【解析】本题考查了串、并联电路的判断。当电冰箱接入电路后,关闭了电冰箱的门时,照明灯L是熄灭的,因此开关S2是断开的;压缩机照样工作,故S1是闭合的;当打开正在工作的电冰箱门时,照明灯L是亮的,因此开关S2是闭合的;压缩机工作,故S1是闭合的。
    答案:S1闭合、S2断开 S1、S2都闭合
    9【解析】本题考查了电路的连接与判断。解答本题的关键是明确并联电路的结
    构特点,即有两个以上的支路,各支路互不影响。两灯若并联,则两灯必须各在一条支路上,因此可判断图中上面的虚线框中是电源,下面的虚线框中是开关。
    答案:如图所示
    10.【解析】本题考查电路图的画法。分析电路图可知,电流的流向是
    按此顺序依次连接即可。
    答案:
    11.【解析】本题考查了实验探究开关的作用。开关在干路a上时,它能控制整个电路;开关连在支路b处时,它能控制L1,而不能控制并联的L2;开关连在支路c处时,它能控制L2,但不能控制L1。所以在并联电路中,开关的位置会影响它的控制作用。
    答案:(1)L1、L2(整个电路) (2)L1 L2 (3)L2 L1
    (4)开关的位置会影响它的控制作用
