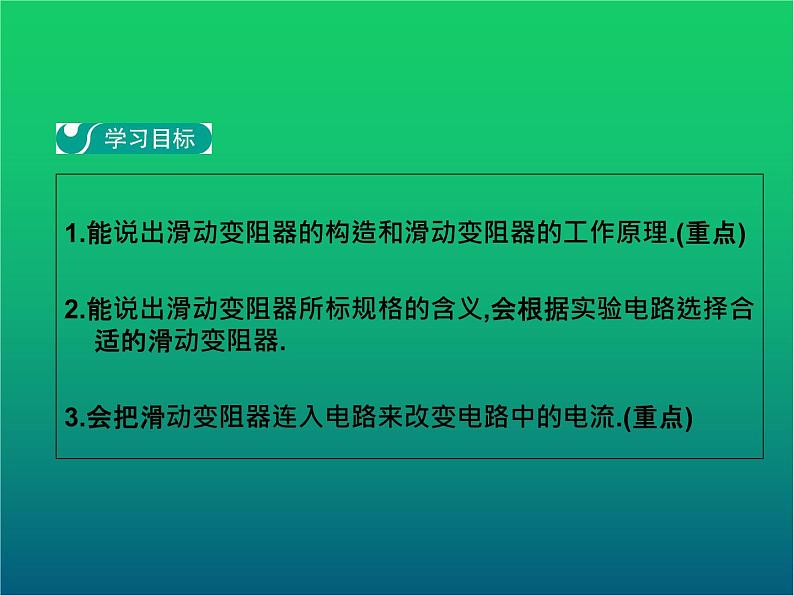

1.能说出滑动变阻器的构造和滑动变阻器的工作原理.(重点)2.能说出滑动变阻器所标规格的含义,会根据实验电路选择合适的滑动变阻器.3.会把滑动变阻器连入电路来改变电路中的电流.(重点)

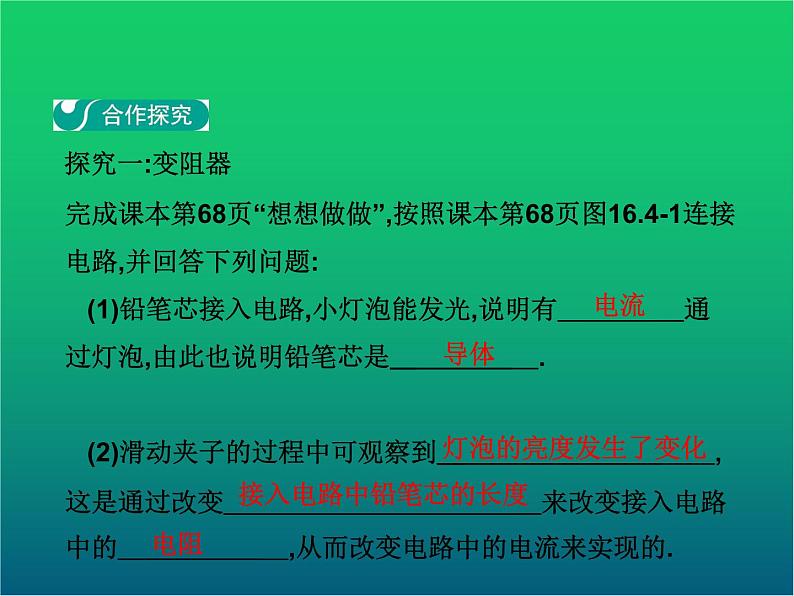

完成课本第68页“想想做做”,按照课本第68页图16.4-1连接电路,并回答下列问题: (1)铅笔芯接入电路,小灯泡能发光,说明有　 　通过灯泡,由此也说明铅笔芯是　 　.  (2)滑动夹子的过程中可观察到　 　　,这是通过改变　 　来改变接入电路中的　 　,从而改变电路中的电流来实现的.
接入电路中铅笔芯的长度

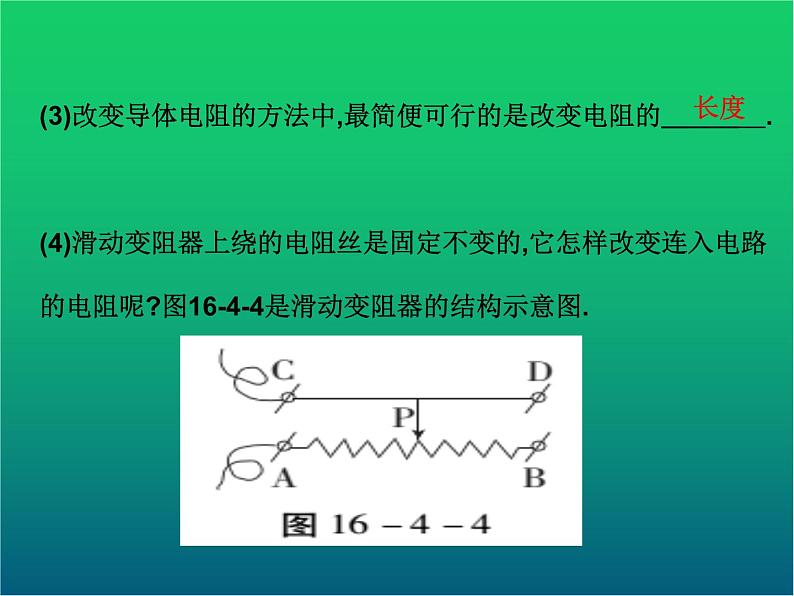

(3)改变导体电阻的方法中,最简便可行的是改变电阻的　 　. (4)滑动变阻器上绕的电阻丝是固定不变的,它怎样改变连入电路的电阻呢?图16-4-4是滑动变阻器的结构示意图.
①如果使用A、C两个接线柱,那么接入电路的电阻丝是____　段,当滑片P往右移动时,电阻将变　 　;当滑片P往左移动时,电阻将变　 　. ②滑动变阻器的原理: .　 　　　　
通过改变接入电路中的电阻丝的长度来改变接入电路中的电阻
用滑动变阻器改变灯泡的亮度.(1)把课本第68页图16.4-2中的滑动变阻器接入电路:①能改变电阻的接法有　　　　种 ,接入的接线柱分别是　 　、　 　、　 　、　 　;它们连接的共同规律是:采用了“　 　”的接法. ②不能改变电阻的接法有　 　种,接入的接线柱是　 　时,滑动变阻器相当于一个定值电阻;接入　 　时,滑动变阻器相当于一根导线.
探究二:滑动变阻器的使用
③滑片越靠近接入电路下端的接线柱,接入电路的电阻越　 　.所以判断滑动变阻器连入电路的阻值关键是确定　 　(填“上”或“下”)接线柱.  ④闭合开关前滑片应该移动到哪个位置最好?理由是什么?
答:接入阻值最大的一端.这样电路中电阻最大,电流最小,可以保护电路中电流表不会被损坏、灯泡不会被烧坏.
