2021年广东惠城区仲恺区第四中学九年级上期中物理试卷

这是一份2021年广东惠城区仲恺区第四中学九年级上期中物理试卷，共16页。试卷主要包含了单项选择题，实验题，作图题，简答题，计算题等内容，欢迎下载使用。

一、单项选择题（共32小题；共128分）
1. 百灵鸟是散居型蝗虫的天敌但蝗灾爆发时，聚集型蝗虫会大量分泌苯乙腈，其刺激性气味使百灵鸟放弃捕食，百灵鸟闻到苯乙睛的气味是因为
A. 分子体积很小B. 分子间有引力
C. 分子间有斥力D. 分子永不停息地做无规则运动

2. 用分子热运动的观点解释下列现象，解释不正确的是
A. 氧气被压缩装入钢瓶-分子间有间隙
B. 花气袭人知骤暖-温度升高分子运动加剧
C. 两块表面平滑的铅块紧压后会结合起来-分子间存在引力
D. 破镜不能重圆-分子间存在斥力

3. 燃烧煤炭易造成环境污染，氢是一种自然界中储量巨大的清洁能源。已知：无烟煤的热值是 3.4×107 J/kg，氢的热值是 1.4×108 J/kg。下列说法正确的是
A. 燃烧 1 kg 的无烟煤，放出的热量为 3.4×107 J
B. 完全燃烧 1 kg 的氢，放出的热量为 1.4×108 J/kg
C. 1 kg 的氢和无烟煤均完全燃烧，氢放出的热量为无烟煤的四倍以上
D. 氢和无烟煤均完全燃烧，放出相同的热量，氢的质量为无烟煤的两倍以上

4. 下列现象中，利用热传递改变物体内能的是
A. 冬天，人们用两只手互搓摩擦取暖
B. 用锤子反复打击一块铁片，它的温度会升高
C. 在古代，人类钻木取火
D. 太阳能热水器中的水被晒热

5. 在图中，甲、乙两图所示的是汽油机一个工作循环中的两个冲程，下列说法正确的是
A. 甲图是压缩冲程，是将内能转化为机械能
B. 甲图是做功冲程，是将机械能转化为内能
C. 乙图是做功冲程，是将内能转化为机械能
D. 乙图是压缩冲程，是将机械能转化为内能

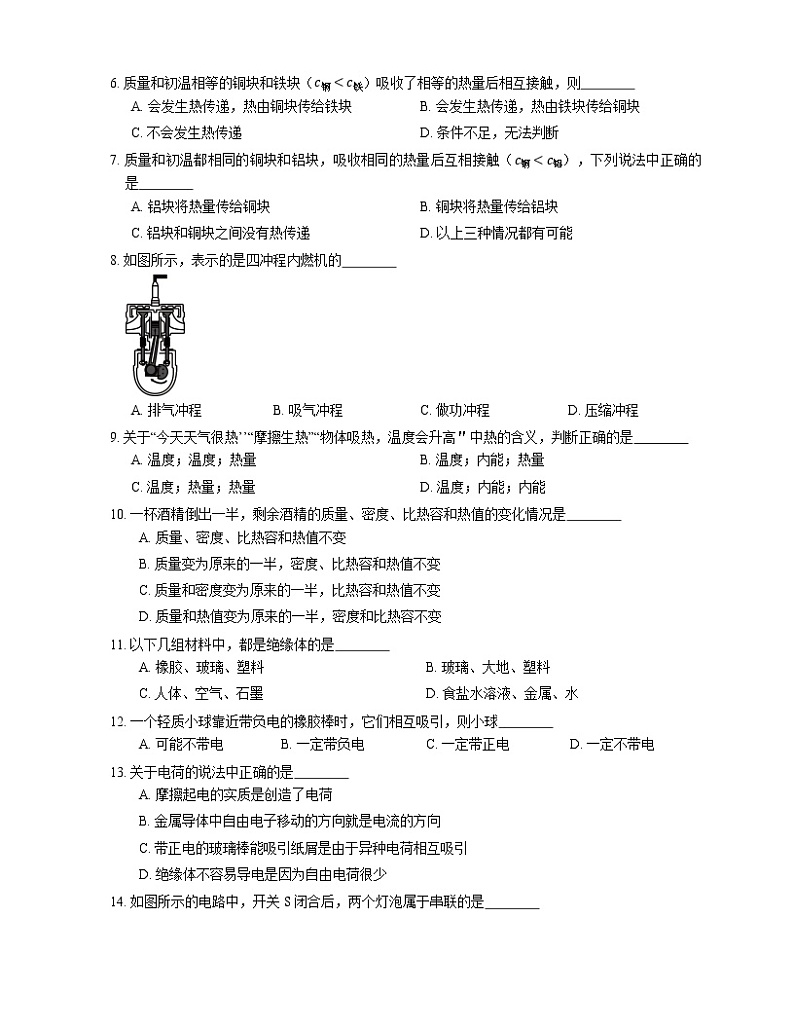

6. 质量和初温相等的铜块和铁块（c铜A. 会发生热传递，热由铜块传给铁块B. 会发生热传递，热由铁块传给铜块
C. 不会发生热传递D. 条件不足，无法判断

7. 质量和初温都相同的铜块和铝块，吸收相同的热量后互相接触（c铜A. 铝块将热量传给铜块B. 铜块将热量传给铝块
C. 铝块和铜块之间没有热传递D. 以上三种情况都有可能

8. 如图所示，表示的是四冲程内燃机的
A. 排气冲程B. 吸气冲程C. 做功冲程D. 压缩冲程

9. 关于“今天天气很热’’“摩擦生热”“物体吸热，温度会升高＂中热的含义，判断正确的是
A. 温度；温度；热量B. 温度；内能；热量
C. 温度；热量；热量D. 温度；内能；内能

10. 一杯酒精倒出一半，剩余酒精的质量、密度、比热容和热值的变化情况是
A. 质量、密度、比热容和热值不变
B. 质量变为原来的一半，密度、比热容和热值不变
C. 质量和密度变为原来的一半，比热容和热值不变
D. 质量和热值变为原来的一半，密度和比热容不变

11. 以下几组材料中，都是绝缘体的是
A. 橡胶、玻璃、塑料B. 玻璃、大地、塑料
C. 人体、空气、石墨D. 食盐水溶液、金属、水

12. 一个轻质小球靠近带负电的橡胶棒时，它们相互吸引，则小球
A. 可能不带电B. 一定带负电C. 一定带正电D. 一定不带电

13. 关于电荷的说法中正确的是
A. 摩擦起电的实质是创造了电荷
B. 金属导体中自由电子移动的方向就是电流的方向
C. 带正电的玻璃棒能吸引纸屑是由于异种电荷相互吸引
D. 绝缘体不容易导电是因为自由电荷很少

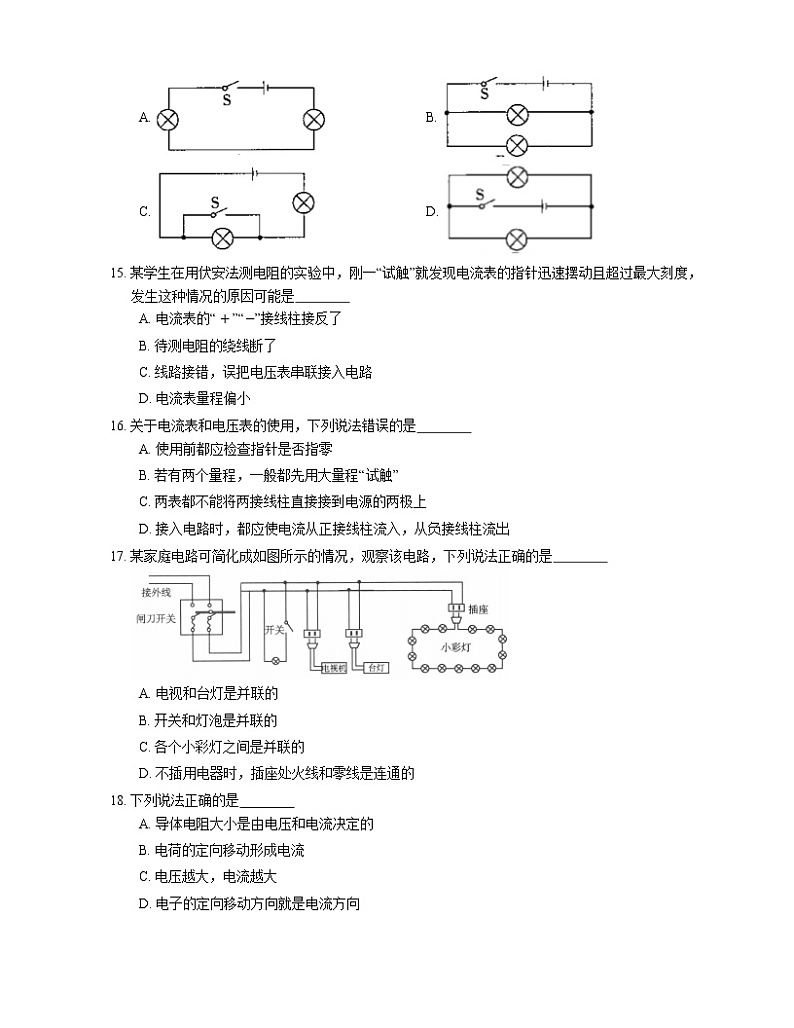

14. 如图所示的电路中，开关 S 闭合后，两个灯泡属于串联的是
A. B.
C. D.

15. 某学生在用伏安法测电阻的实验中，刚一“试触”就发现电流表的指针迅速摆动且超过最大刻度，发生这种情况的原因可能是
A. 电流表的“+”“−”接线柱接反了
B. 待测电阻的绕线断了
C. 线路接错，误把电压表串联接入电路
D. 电流表量程偏小

16. 关于电流表和电压表的使用，下列说法错误的是
A. 使用前都应检查指针是否指零
B. 若有两个量程，一般都先用大量程“试触”
C. 两表都不能将两接线柱直接接到电源的两极上
D. 接入电路时，都应使电流从正接线柱流入，从负接线柱流出

17. 某家庭电路可简化成如图所示的情况，观察该电路，下列说法正确的是
A. 电视和台灯是并联的
B. 开关和灯泡是并联的
C. 各个小彩灯之间是并联的
D. 不插用电器时，插座处火线和零线是连通的

18. 下列说法正确的是
A. 导体电阻大小是由电压和电流决定的
B. 电荷的定向移动形成电流
C. 电压越大，电流越大
D. 电子的定向移动方向就是电流方向

19. 在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则灯泡 L1 和 L2 灯泡中的电流分别为
A. 1.2 A，1.2 AB. 0.3 A，0.3 AC. 1.2 A，0.3 AD. 1.5 A，0.3 A

20. 如图所示是小丽同学在某次测量中连接的实物图，以实物图为根据画出的电路图，其中正确的是
A. B.
C. D.

21. 在探究“导体电阻的大小与哪些因素有关”的实验中，将一根粗细均匀的导体截成 ab 、 cd 两段后，分别把它们接入如图所示的电路中，这是在探究导体电阻与导体 ( )
A. 横截面积的关系B. 材料的关系
C. 长度的关系D. 温度的关系

22. 选一选。
在相同温度下，关于导体的电阻，下列说法正确的是（ ）。
A. 铜线的电阻一定比铝线的小
B. 长度相同粗细也相同的铜线和铝线电阻相等
C. 长度相同的两根铜线，粗的那根电阻较大
D. 粗细相同的两根铜线，长的那根电阻较大

23. 现需要研究的课题有：①导体的电阻跟它的横截面积的关系；②导体的电阻跟它的长度的关系；③导体的电阻跟它的材料的关系。给出三根镍铬合金线 a 、 b 、 c（其长度关系 la=lb>lc，横截面积关系 Sa>Sb=Sc），电源、电流表、开关各一个、若干根导线，可以完成的研究课题是
A. 只有①B. 只有②C. ①和②D. ①、②和③

24. 如图所示电路中，闭合开关 S，灯泡发光，电路正常。若将电压表与电流表交换位置，电路可能出现的情况是
A. 电流表、电压表被烧毁B. 电压表示数接近电源电压
C. 灯泡正常发光D. 电流表有示数

25. 在如图所示的电路中，闭合开关 S，电路正常工作，一段时间后灯 L 灭，一个电表的示数变大，另一个电表的示数变为零，将两用电器位置互换后再次闭合开关 S，两个电表指计均发生明显偏转，若电路中只有一处故障，且只发生在灯 L 或电阻 R 上，则
A. 灯 L 短路B. 灯 L 断路C. 电阻 R 断路D. 电阻 R 短路

26. 如图是滑动变阻器的结构和连入电路的示意图，当滑片 P 向左滑动时，连入电路的电阻变小的是
A. B.
C. D.

27. 下列说法中错误的是
A. 能量守恒定律只适用于物体内能的变化
B. 只要有能的转化和转移，就一定遵从能量守恒定律
C. 能量守恒定律是人们认识自然和利用自然的有力武器
D. 任何一种形式的能在转化为其他形式能的过程中，消耗多少某种形式的能，就能得到多少其他形式的能，而能的总量保持不变

28. 如图所示是某校科技小组的四位同学设计的天然气泄漏检测电路，其中 R 为气敏电阻，它的阻值随天然气浓度变化曲线如图所示，R0 为定值电阻，电源两端的电压恒定不变。电路设计要求当天然气浓度增大时，电路中电表示数增大。图中的电路图设计符合要求的是
A. B.
C. D.

29. 某同学为测量电源电压 U 和电阻 R 的阻值，连接如图甲所示电路图，图乙为该同学根据上述设计的实验电路利用实验测出的数据绘出的 U0−I 图线，电流表内阻不计，定值电阻 R1 为阻值 1000 Ω，不计电源内阻下列选项正确的是
A. 电源电压约为 10 VB. 电源电压约为 1 V
C. 电阻 R 的阻值约为 80 ΩD. 电阻 R 的阻值约为 10 Ω

30. 如图所示，L1 、 L2 是两只相同的小灯泡，a 、 b 是电流表或电压表。闭合开关 S 后若两灯都能发光，则
A. a 、 b 均为电流表，两灯串联
B. a 为电流表，b 为电压表，两灯并联
C. a 、 b 均为电压表，两灯并联
D. a 为电压表，b 为电流表两灯并联

31. 有一块厚薄均匀的长方体铁块，如图所示 EF 比 AB 长，上、下表面积比侧面积大，分别沿图中所示的不同方向接入电路，则
A. 沿 AB 方向接入电路时电阻最大
B. 沿 CD 方向接入电路时电阻最大
C. 沿 EF 方向接入电路时电阻最大
D. 沿各个方向接入电路时的电阻一样大

32. 如图所示，电源电压保持不变。当开关 S1 闭合、 S2 断开时，电流表的示数为 0.2 A；当开关 S1 、 S2 都闭合时，电流表的示数为 O.8 A。则电阻 R1 与 R2 的比值为
A. 1:3B. 3:1C. 2:3D. 3:2

二、实验题（共4小题；共34分）
33. 小华用如图实验装置探究水和煤油比热容的大小。
（1）在两个相同的烧杯中加入初温相同和 相同的水和煤油，用两个相同的酒精灯同时进行加热，并用玻璃棒不断搅拌，每隔一分钟记录一次温度，记录的数据如表：
（2）实验中用玻璃棒不断搅拌，目的是让液体 。
（3）分析实验数据可知，若不计热量损失，水的比热容为 ，则煤油的比热容大小为 。
（4）下列现象可用比热容知识来解释的是 。
A．夏天在教室洒水，感到凉爽 B．金属勺装有塑料手柄 C．沙漠地区昼夜温差较大。

34. 如图甲所示为研究并联电路电流规律的实验电路图。
（1）若要测量干路电流，则电流表应串联在甲图中的 （选填“A”、“B”或“C”）处。
（2）若要测量 A 处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示，此时应对电流表进行 ，调整正确后闭合开关，发现指针又偏向图乙位置，其原因是 。
（3）纠正（2）中错误后，测出 A 、 B 、 C 三处的电流值如表所示。
位置ABC电流(A)
由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。这个实验在设计方案上还存在的不足之处是：（写出两条）
；
。

35. 如图是同学们做“探究串联电路电压的规律”的实验电路图：
（1）电源由 3 节新干电池串联组成，则电源的电压是 V。
（2）实验中最好选用规格 （选填“相同”或“不相同”）的小灯泡。
（3）小明用电压表测量 L1 两端的电压时，直接选用 0∼3 V 的量程，小红说这样不行，规范的操作方法是先用 的量程试触。
（4）在测量 L1 两端的电压时，若闭合开关后，灯泡 L1 、 L2 都不发光，电压表的示数接近于电源电压，则电路中出现的故障可能是灯 L1 （选填“短路”或“断路”）。

36. 在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与①导体的长度有关；②导体的横截面积有关；③导体的材料有关。
实验室提供了 4 根电阻丝，其规格、材料如下表所示。
编号材料长度/ m横截面积/ mm2A镍铬合金镍铬合金镍铬合金锰铜合金1.0
（1）按照如图所示“探究影响导体电阻大小因素”的实验电路，在 M 、 N 之间分别接上不同的导体，则通过观察 来比较导体电阻的大小。
（2）为了验证上述猜想①，应该选用编号 两根电阻丝分别接入电路进行实验。
（3）分别将 A 和 C 两电阻丝接入电路中 M 、 N 两点间，发现 C 接入电路时电流表示数较大，由此，可知：当材料和长度相同时，导体横截面积越 ，电阻越大。
（4）为了探究电阻大小与导体材料的关系，则导体 D 的长度应为 m。

三、作图题（共1小题；共13分）
37. 请你根据电路图连接实物图，流过 L1 的电流为 0.3 A。

四、简答题（共1小题；共13分）
38. 同学们都知道，不同形式的能量可以在一定条件下相互转化。图表中给出了两个实例，你能做些补充吗?请另举出 4 个事例，完成下列表格。注意不得与实例中的能量转化关系雷同。
实物或现象能量转化关系实例1加热器电能转化为内能实例2电灯电能转化为光能和内能1234

五、计算题（共1小题；共13分）
39. 一定气压下，某种晶体熔化成同温度液体时所吸收的热量与其质量之比叫该晶体的熔化热，用字母 λ 表示。在标准大气压下，用一个热效率为 40％ 的酒精炉为热源，将 500 cm3 初温为 0∘C 的冰全部熔化为 0∘C 的水，共燃烧了 12.6 g 酒精。（酒精的热值为 3×107 J/kg，冰的密度为 0.9×103 kg/m3）求：
（1）冰熔化过程中吸收的热量；
（2）在标准大气压下，冰的熔化热 λ冰。
答案
第一部分
1. D
【解析】不同的物质相互接触时，分子彼此进入对方现象叫做扩散，扩散说明了分子在不停地做无规则运动。闻到苯乙睛的气味，说明苯乙睛的分子在不停地做无规则运动，属于扩散现象。故A、B、C均不符合题意，D符合题意。
2. D
【解析】氧气被压缩装入钢瓶--分子间有间隔，气体分子间隔随着压力的变大而减小，解释正确，A不合题意；花气袭人知骤暖-温度升高分子运动加剧，解释正确，B不合题意；两块表面平滑的铅块紧压后会结合起来--分子存在引力，解释正确，C不合题意；破镜不能重圆-分子间存在斥力，错误，破碎后的玻璃碎片间的分子间隔已经远远超过了 10 倍的分子间隔，所以不可能再有引力作用，D符合题意。
3. C
4. D
5. D
6. A
7. B
【解析】因为铜块和铝块的质量相同、吸收的热量也相同，且 c铜8. D
9. B
【解析】“今天天气很热’’表示今天的气温高’“热“表示温度；‘‘摩擦生热”的实质是做功使物体的内能增大，这里的“热”的含义表示内能；“物体吸热”是热传递过程中物体吸收热量’“热”指“热量”。
10. B
【解析】酒精的比热容、热值、密度三个物理量，都是表示酒精的某种特性；是从不同的角度来描述酒精的特性，只与物质的种类和状态有关，是一般不发生变化的量；一瓶酒精用去一半，则剩下的酒精的比热容、热值、密度不变；故ACD错误；
质量是指物体所含物质的多少，一瓶酒精用去一半后，其质量将减半，故B正确。
11. A
【解析】A.橡胶、玻璃、塑料都不容易导电，是绝缘体，符合题意；
B.玻璃、大地、塑料中，大地容易导电，是导体，不合题意；
C.人体、空气、石墨中，人体和石墨容易导电，是导体，不合题意；
D.食盐水溶液、金属、水都容易导电，是导体，不合题意。
故选A。
12. A
【解析】毛皮摩擦过的橡胶棒带负电，小球被吸引，由于异种电荷互相吸引、带电体有吸引轻小物体的性质，所以小球可能带正电也有可能不带电，由此分析可知只有A正确。
13. D
【解析】A．摩擦起电的本质是电荷的发生转移，不是创造了电荷，故A错误；
B．物理学规定正电荷定向移动的方向为电流方向，金属导体中自由电子移动的方向与正电荷移动的方向相反，因此金属导体中电流方向与自由电子移动的方向相反，故B错误；
C．带正电的玻璃棒能吸引纸屑是因为带电体有吸引轻小物体的性质，故C错误；
D．绝缘体不容易导电，是因为绝缘体内几乎没有能够自由移动的电荷，而不是没有电荷，故D正确。
故选D。
14. A
【解析】当开关 S 闭合后，A项中两灯泡和电源、开关串联，故A正确；B项中两灯泡并联，故B不正确；C项中与开关 S 并联的灯泡被短路，只有一个灯泡接入电路中，故C不正确；D项中两灯泡并联，故D不正确。故选A。
15. D
【解析】电流表“+”“−”接线柱接反，会使指针反向偏转，A错；如果待测电阻的绕线断了，电路是开路状态，此时电流表无示数，B错；把电压表串联接入电路，电流表示数为 0，C错；电流表量程偏小，会使指针迅速偏转并超过最大刻度，故选D。
16. C
【解析】电流表和电压表在使用前都应检查指针是否指零，使用时，都要根据估测选择合适的量程，无法估测的情况下都先用大量程“试触”，且电流都从电表的“+”接线柱流入，“−”流出（如果正、负接线柱接反，电流表的指针会反向偏转）。电流表使用时必须和用电器串联；电压表使用时和用电器并联。由于电流表的内阻非常小，不能将两接线柱直接接到电源的两极上，否则会烧毁电源或电流表；由于电压表的内阻非常大，可以将两接线柱直接接到电源的两极上，测量的是电源电压。
17. A
18. B
19. C
【解析】经分析可知，两灯并联，电流表 A1 测的是干路电流，电流表 A2 测的是 L2 所在支路的电流，干路中的电流大于支路电流，故电流表 A1 选择的量程是 0∼3 A，分度值为 0.1 A，所以电流表 A1 的示数为 I总=1.5 A，即干路电流为 1.5 A，电流表 A2 选择的量程是 0∼0.6 A，分度值是 0.02 A，所以电流表的示数为 I2=0.3 A，即通过灯 L2 的电流为 0.3 A，那么通过灯 L1 的电流大小为：I1=I总−I2=1.5 A−0.3 A=1.2 A。故答案为：C。
20. B
21. C
【解析】【分析】 (1) 导体的电阻是本身的属性，它跟导体的长度、横截面积和材料有关，当探究影响导体电阻大小的因素时，应控制其它的因素不变，只改变该因素看对电阻的影响；
(2) 根据题目中的操作，结合图示的物理情景，挖掘出两根电阻丝的不同点，然后利用控制变量法的思路从而可以确定实验探究的目的。
【解析】解：由导体的决定因素可知，电阻的大小与四个因素有关，因此要探究导体电阻的大小与决定因素的关系，需要用到控制变量法。将一根粗细均匀的电阻丝分成两段，由此可以确定这两段电阻丝的材料、横截面积是相同的。根据图示的两根电阻丝，可以知道电阻丝的长度不同。因此实验探究的是导体的电阻与长度的关系。
故选：C。
【点评】由于电阻的大小由多个决定因素决定，因此探究其大小时与其决定因素的关系时，要用到控制变量法。理解控制变量法的具体使用方法是解决此题的关键。
22. D
【解析】A、导体电阻与导体的材料、长度与横截面积有关，只知道导体的材料，不知道导体的长度和横截面积关系，无法确定铜线与铝线电阻的大小，故A错误。
B、长度相同、粗细也相同的铜线和铝线，由于材料不同，则电阻不相等，故B错误；
C、在材料、长度相同的情况下，导体越粗，横截面积越大，电阻越小，所以，长度相同的两根铜线，粗的那根电阻较小，故C错误；
D、在材料、横截面积相同的情况下，导体越长，导体电阻越大，所以，粗细相同的两根铜线，长的那根电阻较大，故D正确。
故选：D。
23. C
【解析】给出三根镍铬合金线 a 、 b 、 c（其长度关系 la=lb>lc，横截面积关系 Sa>Sb=Sc），
（1）如果取 a 、 b 两根镍铬合金线，它们的材料、长度均相同，只有横截面积不同，分别接入电路中，观察电流表示数，可判断电阻大小，据此可以研究导体的电阻跟它的横截面积的关系。故①可以完成；
（2）如果取 b 、 c 两根镍铬合金线，它们的材料、横截面积均相同，只有长度不同，分别接入电路中，观察电流表示数，可判断电阻大小。据此可以研究导体的电阻跟它的长度的关系。故②可以完成；
（3）已知三根合金线的材料相同，在研究导体的电阻跟它的材料的关系时，无法达到控制变量法的要求。故③不能完成。
综上所述，可以完成的研究课题是①和②。
故选：C。
24. B
25. A
26. A
【解析】A、图中滑片向左移动时，电阻丝接入部分变短，连入的阻值变小，符合题意；
B、同时接入上方两接线柱，相当于接入一导线，滑片移动，接入电阻不变，不合题意；
C、同时接入下方两接线柱，相当于接入一定值电阻，滑片移动，接入的电阻值不变，不合题意；
D、滑片向左移动时，电阻丝接入部分变长，接入电路中的电阻变大，不符合题意。
27. A
28. B
29. D
30. B
【解析】如果两个灯泡串联，无论 a 、 b 是什么仪表，L2 都会被短路，故电路不可能为串联，所以两个灯泡的连接方式一定为并联，所以为了使灯 L1 、 L2 正确发光，a 处相当于导线，即电流表，b 处不能形成通路，否则会形成电源短路，故 b 处为电压表，B符合题意。
31. C
【解析】假设长方体铁块是由若干个以长方体铁块厚度 h 为边长的正方体小铁块组成，则应长方体铁块的长为 EF=n1h，长方体铁块的宽为 AB=n2h，则此假设可知：长方体铁块一共是 n1n2 个小正方形铁块平放在水平面上组成的；设每个小正方形铁块的阻值为 R，
所以，沿 AB 方向接入电路时相当于 n2 个小正方形铁块先串联，然后由 n2 个这样的串联电阻又并联，所以 n2 个小正方形铁块串联后的总阻值为 n2R，n1 个阻值为 n2R 电阻并联后总阻值为 RAB=n2n1R；
沿 CD 方向接入电路时电阻是相当于 n1n2 个小正方形铁块并联，所以并联后总阻值为 RCD=1n1n2R，
沿 EF 方向接入电路时相当于 n1 个小正方形铁块先串联，然后由 n1 个这样的串联电阻又并联，所以 n1 个小正方形铁块串联后的总阻值为 n1R，n2 个阻值为 n1R 电阻并联后总阻值为 REF=n1n2R；
根据 n1>n2，可判断：
RAB=n2n1R<1，RAB=n2n1R<1n1n2R=REF，RCD=n1n2R>1；
所以沿 EF 方向接入电路时电阻最大；
故选：C。
32. A
【解析】当 R1 和 R2 串联时，I串=0.2 A，R串=R1+R2=UI串=U0.2 A，
当电路中只有 R1 时，I1=0.8 A，R1=UI1=U0.8 A，
∵ 电源电压保持不变，
∴R2=R串−R1=U0.2 A−U0.8 A=3U0.8 A，
因此 R1R2=U0.8 A3U0.8 A=U0.8 A×0.8 A3U=13。
第二部分
33. （1） 质量
【解析】根据比较吸热能力的两种方法，要控制不同物质的质量相同，故探究水和煤油比热容的大小，在两个相同的烧杯中加入初温相同和质量相同的水和煤油。
（2） 均匀受热
【解析】实验中用玻璃棒不断搅拌，目的是让液体均匀受热。
（3）
【解析】由表中数据知，两种物质加热 4 分钟，吸收的热量相同，水升高 4∘C，煤油升高 8∘C，根据 c=QmΔt，在吸热和质量相同的情况下，比热容与升高的温度成反比，
故煤油的比热容大小为：
。
（4） C
【解析】在教室内洒水，水蒸发吸热，感到凉爽，与比热容无关，故A错误；
由于金属是热的良导体，塑料是热的不良导体，为防止烫手，金属勺上要装有塑料手柄，与比热容无关，故B错误；
沿海地区多水，由于水的比热容较大，受阳光照射时升温慢，日落后沙子降温慢，因此沿海地区昼夜温差较小，故C正确。
34. （1） C
（2） 机械调零；电流表“+”、“−”接线柱接反
（3） 选用了同一规格的灯泡进行实验；只测量一组实验数据
35. （1） 4.5
【解析】一节新干电池的电压为 1.5 V，电源由 3 节新干电池串联组成，则电源的电压 U=3×1.5 V=4.5 V。
（2） 不相同
【解析】实验中，为得出普遍结论，最好选择两个规格不同的小灯泡。
（3） 0∼15 V
【解析】电压表在使用时，如不能估计测量值的大小，应采用试触法选择合适量程，即先选用 0∼15 V 的量程试测，如果示数小于 3 V，再改用 0∼3 V 量程测量。
（4） 断路
【解析】由电路图可知，两灯串联，电压表测灯 L1 两端电压；
闭合开关 S 后，灯泡 L1 、 L2 都不亮，说明电路可能存在断路；
电压表有示数且接近电源电压，说明电压表与电源两极相连，电压表并联电路之外不存在断路，则与电压表并联的灯 L1 断路。
36. （1） 电流表的示数
【解析】在 M 、 N 之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小。
（2） A 、 B
【解析】要验证猜想①：导体的电阻可能与导体的长度有关，应控制导体材料与横截面积相同而长度不同，由表中数据可知，应选编号为 A 、 B 的两根电阻丝进行实验。
（3） 小
【解析】由表中数据可知，A 、 C 两电阻丝的长度、材料相同，横截面积不同，故将 A 和 C 两电阻丝接入如图电路中 M 、 N 两点间，电流表示数不相同，由此可知：当材料和长度相同时，导体横截面积越小，电阻越大。
（4） 0.5
【解析】要探究电阻大小与导体材料的关系时，需保证电阻丝的长度、横截面积相同，材料不同，故选导线 C 、 D，并且导体 D 的长度为 0.5 m。
第三部分
37.
【解析】原电路中，两灯并联，电流表与灯 L1 串联测通过这个灯的电流，因通过 L1 的电流为 0.3 A，故电流表选用小量程，开关控制整个电路。
第四部分
38. 实物或现象能量转化关系实例1加热器电能转化为内能实例2电灯电能转化为光能和内能1钻木取火机械能转化为内能2电动机电能转化为机械能3太阳能电池光能转化为电能4给手机电池充电电能转化为化学能
【解析】（1）钻木取火的过程是机械能转化为内能；
（2）汽油机的压缩冲程是机械能转化为内能；
（3）光合作用是将光能转化为化学能；
（4）电动机是将电能转化为机械能；
（5）太阳能电池是将光能转化为电能；
（6）给手机电池充电是将电能转化为化学能。
（合理即可）
第五部分
39. （1） 1.512×105 J
【解析】Q放酒精=mq=1.26×10−2 kg×3×107 J/kg=3.78×105 J Q吸=Q放η=3.78×105 J×40％=1.512×105 J。
（2） 3.36×105 J/kg
【解析】m冰=ρV=0.9×103 kg/m3×5×10−4 m3=0.45 kg λ冰=Q吸m冰=1.512×105 J0.45 kg=3.36×105 J/kg。
