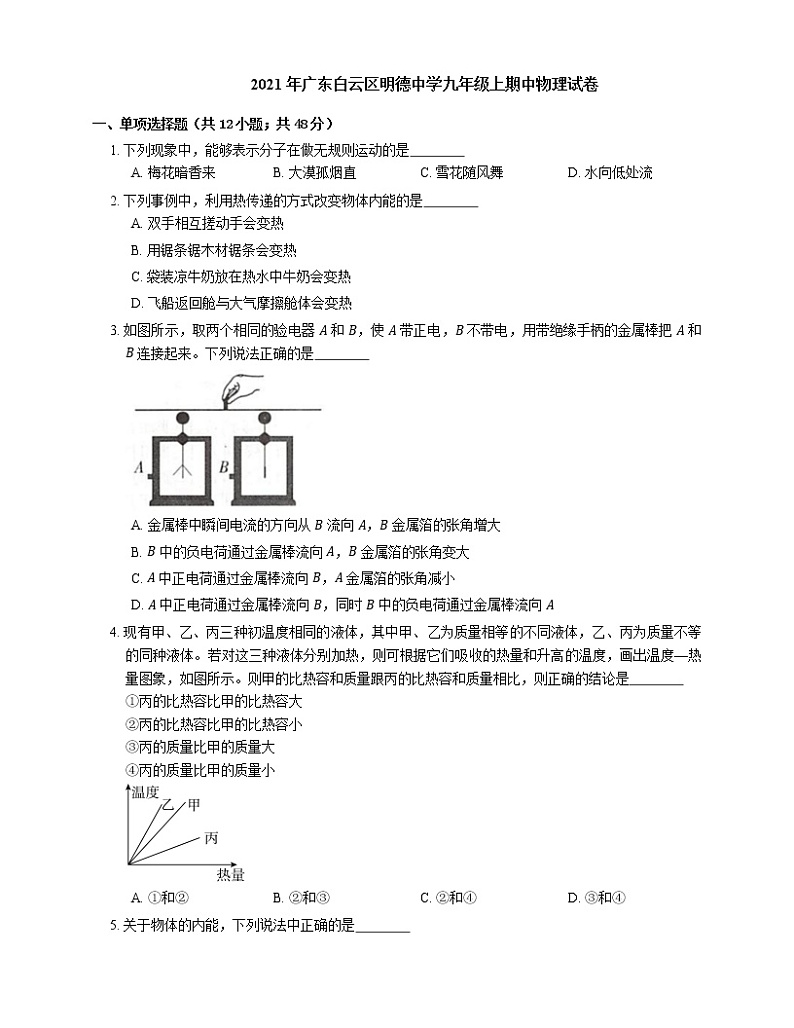

2021年广东白云区明德中学九年级上期中物理试卷
展开
这是一份2021年广东白云区明德中学九年级上期中物理试卷，共11页。试卷主要包含了单项选择题，填空题，实验题，作图题，计算题，综合应用题等内容，欢迎下载使用。
一、单项选择题（共12小题；共48分）
1. 下列现象中，能够表示分子在做无规则运动的是
A. 梅花暗香来B. 大漠孤烟直C. 雪花随风舞D. 水向低处流
2. 下列事例中，利用热传递的方式改变物体内能的是
A. 双手相互搓动手会变热
B. 用锯条锯木材锯条会变热
C. 袋装凉牛奶放在热水中牛奶会变热
D. 飞船返回舱与大气摩擦舱体会变热
3. 如图所示，取两个相同的验电器 A 和 B，使 A 带正电，B 不带电，用带绝缘手柄的金属棒把 A 和 B 连接起来。下列说法正确的是
A. 金属棒中瞬间电流的方向从 B 流向 A，B 金属箔的张角增大
B. B 中的负电荷通过金属棒流向 A，B 金属箔的张角变大
C. A 中正电荷通过金属棒流向 B，A 金属箔的张角减小
D. A 中正电荷通过金属棒流向 B，同时 B 中的负电荷通过金属棒流向 A
4. 现有甲、乙、丙三种初温度相同的液体，其中甲、乙为质量相等的不同液体，乙、丙为质量不等的同种液体。若对这三种液体分别加热，则可根据它们吸收的热量和升高的温度，画出温度—热量图象，如图所示。则甲的比热容和质量跟丙的比热容和质量相比，则正确的结论是
①丙的比热容比甲的比热容大
②丙的比热容比甲的比热容小
③丙的质量比甲的质量大
④丙的质量比甲的质量小
A. ①和②B. ②和③C. ②和④D. ③和④
5. 关于物体的内能，下列说法中正确的是
A. 静止的物体没有内能B. 0∘C 以下的物体没有内能
C. 没有被举高的物体没有内能D. 一切物体都具有内能

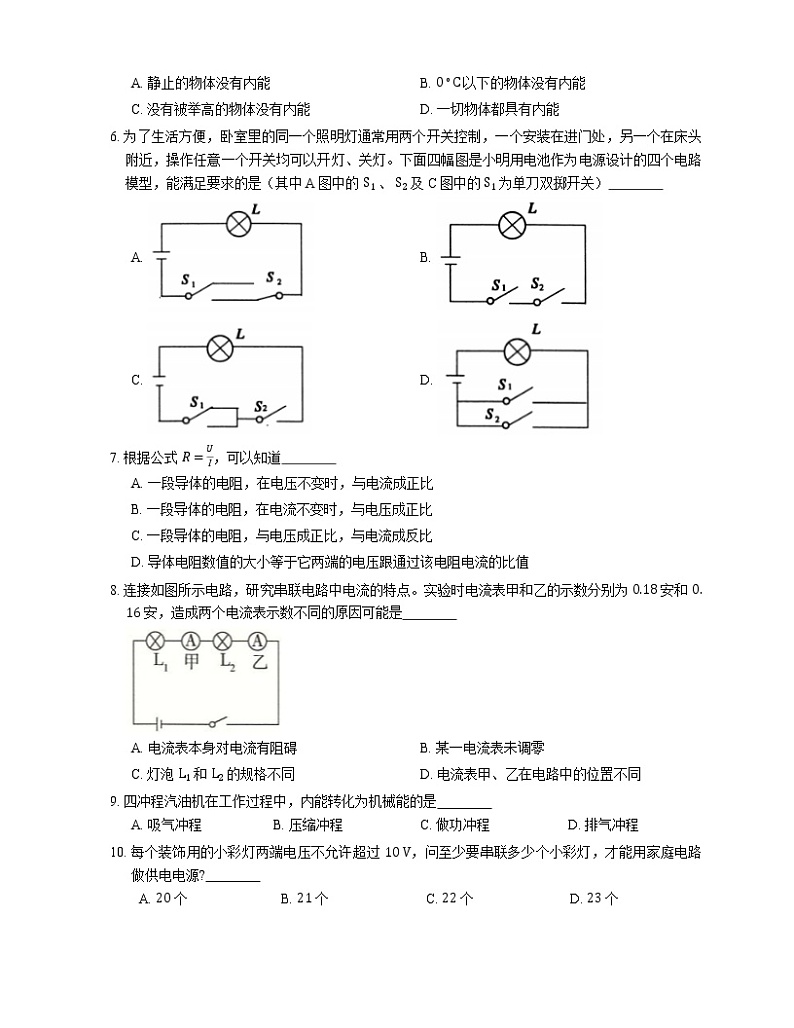

6. 为了生活方便，卧室里的同一个照明灯通常用两个开关控制，一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。下面四幅图是小明用电池作为电源设计的四个电路模型，能满足要求的是（其中A图中的 S1 、 S2 及C图中的 S1 为单刀双掷开关）
A. B.
C. D.
7. 根据公式 R=UI，可以知道
A. 一段导体的电阻，在电压不变时，与电流成正比
B. 一段导体的电阻，在电流不变时，与电压成正比
C. 一段导体的电阻，与电压成正比，与电流成反比
D. 导体电阻数值的大小等于它两端的电压跟通过该电阻电流的比值
8. 连接如图所示电路，研究串联电路中电流的特点。实验时电流表甲和乙的示数分别为 0.18 安和 0.16 安，造成两个电流表示数不同的原因可能是
A. 电流表本身对电流有阻碍B. 某一电流表未调零
C. 灯泡 L1 和 L2 的规格不同D. 电流表甲、乙在电路中的位置不同
9. 四冲程汽油机在工作过程中，内能转化为机械能的是
A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程
10. 每个装饰用的小彩灯两端电压不允许超过 10 V，问至少要串联多少个小彩灯，才能用家庭电路做供电电源?
A. 20 个B. 21 个C. 22 个D. 23 个

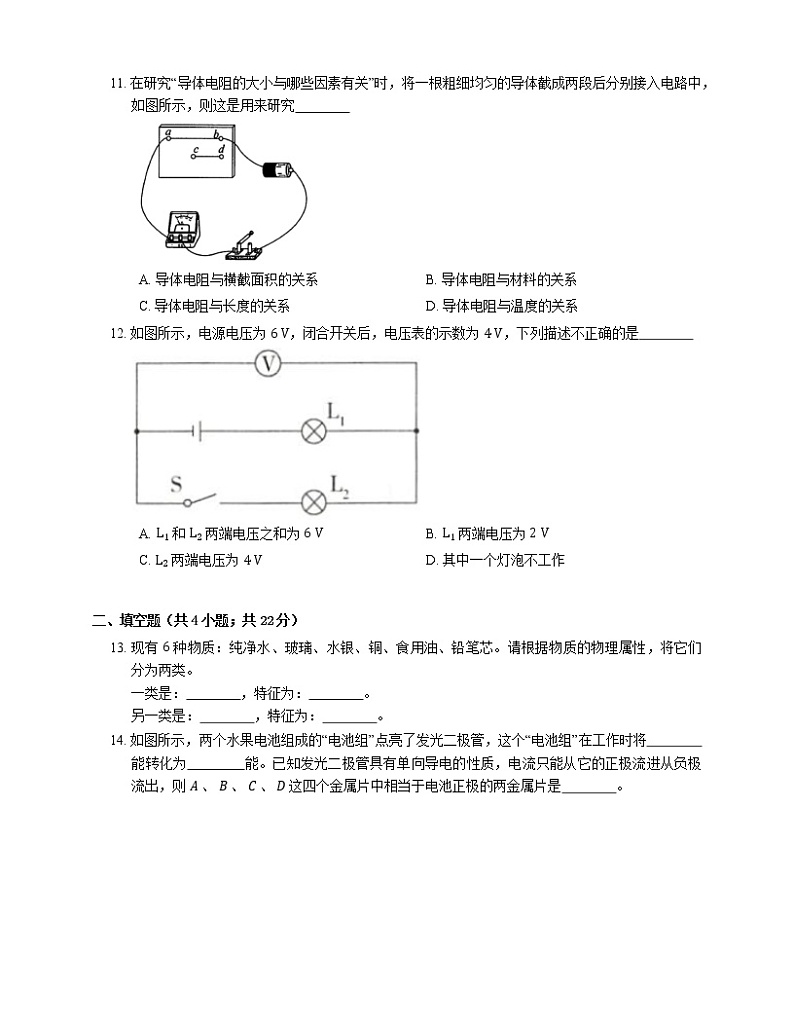

11. 在研究“导体电阻的大小与哪些因素有关”时，将一根粗细均匀的导体截成两段后分别接入电路中，如图所示，则这是用来研究
A. 导体电阻与横截面积的关系B. 导体电阻与材料的关系
C. 导体电阻与长度的关系D. 导体电阻与温度的关系
12. 如图所示，电源电压为 6 V，闭合开关后，电压表的示数为 4 V，下列描述不正确的是
A. L1 和 L2 两端电压之和为 6 VB. L1 两端电压为 2 V
C. L2 两端电压为 4 VD. 其中一个灯泡不工作
二、填空题（共4小题；共22分）
13. 现有 6 种物质：纯净水、玻璃、水银、铜、食用油、铅笔芯。请根据物质的物理属性，将它们分为两类。
一类是： ，特征为： 。
另一类是： ，特征为： 。
14. 如图所示，两个水果电池组成的“电池组”点亮了发光二极管，这个“电池组”在工作时将 能转化为 能。已知发光二极管具有单向导电的性质，电流只能从它的正极流进从负极流出，则 A 、 B 、 C 、 D 这四个金属片中相当于电池正极的两金属片是 。
15. 将三根电阻丝 a 、 b 、 c 分别接到如图所示的电路中的 M 、 N 两点间，其电路电流大小如表所示的结果，由此判断电阻最大的是 ；如果三者材料、长度都相同，则最粗的电阻丝是 。
电阻线电流a0.3 Ab0.6 Ac0.9 A
16. 某同学家中有一台电视机、一台洗衣机、六盏照明灯和一台录音机，他们是并联着的。工作时的电流分别是 0.2 A 、 1 A 、 0.3 mA 、 0.25 mA，当这些用电器同时使用时，干路中的电流是 安， 用量程为 0∼3 A 的电流表来测这个电流（选填“能”或“不能”）。
三、实验题（共3小题；共26分）
17. 小宇和同学们在“探究电流与电阻关系”的实验中，所用的器材有：三节新干电池，“5 Ω 、 10 Ω 、 15 Ω 、 20 Ω”的电阻各一个，滑动变阻器一个，电流表使用 0∼0.6 A 的量程，电压表使用 0∼3 V 的量程，开关和导线若干，请你和他一起完成下列实验：
（1）小宇连成如图所示的电路，他刚要闭合开关，同组的小红提醒他，实物连接有一处错误，请在错误的导线上划“×”，并画出正确的连线。
（2）小宇在连接实物电路的过程中，开关要 。
（3）改正错误连接后，闭合开关，移动滑片 P 观察两表的示数，为了记录相关的实验数据，请你帮他设计记录数据的表格。
（4）在实验过程中，控制定值电阻两端的电压为 2 V 不变，当小宇用 20 Ω 的定值电阻替换了 15 Ω 的定值电阻后，继续进行实验，无论怎样移动滑动变阻器的滑片。电压表的示数都无法降低到 2 V，原因是 。
18. 小芳和小丽进行“探究串联电路的电压规律”的实验电路如图甲：
（1）如图甲的电路检查连接无误后，闭合开关，电压表的示数如图乙，为 V；
（2）在测 L2 两端的电压时，小芳为了节省实验时间，想让电压表所接的 B 接点不动，只断开 A 接点并改接到 C 接点上测出 BC 间的电压，小丽认为这种做法是 （填“正确”或“错误”）；其原因是 ；
（3）方法改进后，分别测出 BC 、 AC 间的电压记录在的表格中，她们分析实验数据得出结论：串联电路中电源两端电压 各用电器两端的电压之和（选填“等于”“不等于”），请你指出小芳和小丽完成实验的不足之处 。
UAB/VUBC/VUAC/V1.44.2
19. 如图所示，甲、乙、丙三个实验装置完全相同，燃料的质量都为 10 g，烧杯内液体的质量、初温都相同。
（1）要探究不同燃料值的关系，应选择 两个装置，要探究不同物质的吸热本领，应选择 两个装置。
（2）这里假设液体吸收的热量等于所测燃料完全燃烧放出的热量，这样测算出的燃料的热值比标准值 （选填“偏大”“偏小”或“一样”），理由是 。
四、作图题（共1小题；共13分）
20. 图甲、乙中，各有一根导线接错而使小灯泡被短接，请把这根导线找出来，在上面打一个“×”。
五、计算题（共2小题；共26分）
21. 用烟煤烧水时，将 10 kg 的水从 20∘C 加热到 100∘C，燃烧了 1.4 kg 的烟煤．水的比热容是 4.2×103 J/(kg⋅∘C)，烟煤的热值约为 3×107 J/kg．试求：
（1）水吸收的热量是多少?
（2） 1.4 kg 的烟煤完全燃烧放出的热量是多少?
（3）实际上烟煤未完全燃烧．若水吸收的热量是烟煤放出热量的 8.4%，那么烟煤实际放出的热量是多少?
22. 小李同学家新买了如图（a）所示的即热式电热水器，图（b）为安装示意图。使用时，发现热水器连接到电路中的插头和插座处也有些发热。
为了找出原因，小李同学在爸爸的帮助下测量出插座处的电压为 220 伏，热水器加热丝两端的电压为 213 伏。他查阅资料得知：两个导体接触时，常因接触不良会在接触面上产生一个附加的电阻 − 称为“接触电阻”，所以他认为插头和插座处发热的原因是插座处存在接触电阻。
为了计算出这个接触电阻的阻值，他查看了热水器的说明书后得知，当热水器正常工作时，加热电阻丝的阻值约为 42 欧。
（1）请你帮助小李同学计算出插座处接触电阻 R 的阻值。
（2）查找资料，说明如何减小插座处的接触电阻。
六、综合应用题（共2小题；共26分）
23. 根据如图的实物接线图，做以下题目。
两小灯泡是 联；
标出通过小灯泡的电流方向；
画出电路图。
24. 两个同样的烧杯，内装温度、质量相同的水和某种液体，用同样的酒精灯加热，每隔 1 min 记录一次它们的温度，测得如下数据：
时间/min012345水的温度/∘C202224262830某种液体的温度/∘C202326293235
回答下列问题：
（1）在加热时间相同的条件下，升温快的是 ；
（2）如果它们升高相同的温度， 吸收的热量多；
（3）由此可根据公式 ，推出 c水 c液；（填“>”“<”或“=”）
（4）根据以上数据可算出 c液= 。
答案
第一部分
1. A
2. C
【解析】双手相互摩擦做功，机械能转化为手的内能，是通过做功的方式改变物体的内能，故A错误；
锯木头时锯条会变热是通过做功改变了物体的内能，故B错误；
牛奶放在热水中，牛奶会吸收热量，这是通过热传递改变物体内能的。故C正确；
飞船返回舱与大气摩擦，是通过做功的方式改变物体的内能的，故D错误。
故选：C。
3. B
【解析】A 带正电，B 不带电，用一根带有绝缘手柄的金属棒把 A 、 B 连接起来，自由电子由 B 流向 A；B 由于失去电子而带正电，B 金属箔张开，即张角变大；自由电子定向移动的方向与电流方向相反，故瞬时电流的方向由 A 到 B。
4. B
5. D
6. A
7. D
8. B
【解析】由电路图可知，两灯和两电流表串联接入电路，根据串联电路的电流特点，电路中各处的电流应相等；而实验时电流表甲和乙的示数分别为 0.18 安和 0.16 安，造成两个电流表示数不同的原因可能是电流表未调零。
9. C
10. C
11. C
【解析】在探究“导体电阻的大小与哪些因素有关”的实验中需要采用控制变量法，从题中所给的条件来看，截成的两段导体具有相同的材料和横截面积，其长度不同，故可判断是探究导体电阻与长度的关系。C正确。
12. D
【解析】由图可知，L1 、 L2 串联，开关 S 闭合后电压表测 L2 两端的电压，电压表的示数为 4 V，则 L2 两端的电压 U2=4 V，因串联电路中总电压等于各分电压之和，且电源电压 U=6 V，所以 L1 和 L2 两端电压之和为 6 V，则 L1 两端的电压 U1=U−U2=6 V−4 V=2 V，此时两个灯泡都工作，故A、B、C正确，D错误。
第二部分
13. 水银、铜、铅笔芯；都是导体；纯净水、玻璃、食用油；都是绝缘体
【解析】由题意可知这 6 种物质中，一类是导体：水银、铜、铅笔芯；另一类是绝缘体：纯净水、玻璃、食用油。
14. 化学；电；B 和 D
【解析】水果电池工作时，将消耗化学能，产生电能，所以这个“电池组”在工作时，是将化学能转化为电能；因为发光二极管具有单向导电性，又知道发光二极管的右边引脚是正极，由题图知道，二极管发光，所以 D 和 B 金属片相当于电池的正极，A 和 C 金属片相当于电池的负极。
15. a；c
16. 3.25；不能
第三部分
17. （1）
（2） 断开
（3） 探究电流与电阻的关系实验，应记录的是电阻和电流值，表格如表所示：
次数123电阻/Ω 电流/A
（4） 滑动变阻器的最大阻值太小
18. （1） 2.8
【解析】由图乙知，电压表的量程为 0∼3 V，分度值为 0.1 V，电压表的示数为 2.8 V；
（2） 错误；改接后电压表的正负接线柱接反
【解析】当电压表 B 点不动，只断开 A 点，并改接到 C 点上时，虽然电压表此时与 L2 并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出 L2 两端的电压；
（3） 等于；只进行了一次实验
【解析】据实验中的数据可知，UAB+UBC=2.8 V+1.4 V=4.2 V=UAC，则可以得出结论：在串联电路中，电路总电压等于各用电器两端的电压之和。通过实验获得结论，一般都要多做几次实验，才可以多获得几组数据，以此得到普遍结论，这里只进行了一次实验，故不足之处是：只进行了一次实验。
19. （1） 乙和丙；甲和乙
【解析】为了比较热值大小要用不同的燃料，加热同一种液体，让液体的质量相同，通过温度计的示数高低得出吸热多少，进而判断热值大小，应选择乙和丙两图进行实验；为了比较两种液体的比热容，需要燃烧相同的燃料，加热不同的液体，让液体的质量和温度的变化相同，通过比较加热时间，进而判断两种比热容的大小关系，应选择甲和乙两图进行实验。
（2） 偏小；加热时有热量的散失以及燃料不完全燃烧
【解析】如果认为若酒精完全燃烧且放出的热量全部被水吸收，即 Q放=Q吸，因为加热时有热量的散失以及燃料不完全燃烧，会使得测量的热值偏小。
第四部分
20.
第五部分
21. （1） 3.36×106 J
【解析】 ∵c=4.2×103 J/(kg⋅∘C) ， m水=10 kg ， Δt=t−t0=100∘C−20∘C=80∘C，
∴ 水吸收的热量为：Q吸=Cm水Δt=4.2×103 J/(kg⋅∘C)×10 kg×80∘C=3.36×106 J
（2） 4.2×107 J
【解析】 ∵q=3×107 J/kg ， m=1.4 kg ，
∴ 烟煤完全燃烧放出的热量为：Q放=mq=1.4 kg×3×107 J/kg=4.2×107 J
（3） 4×107 J
【解析】 ∵η=8.4% ，
∴ 烟煤实际放出的热量为：Q=Q吸η=3.36×106 J8.4%=4×107 J
22. （1） 1.38 Ω
【解析】U2=U−U1=220 V−213 V=7 V，
根据串联电路的分压关系 U1U2=R1R2 可得：
R2=U2U1R1=7 V213 V×42 Ω≈1.38 Ω。
（2） 增大插头的接触面积；选择镀银插头。
第六部分
23. 并；
【解析】图中两灯泡是并列连接的，因此它们是并联的；
在电源外部，电流方向是由电源正极经用电器回到电源负极的，故灯泡中的电流方向如下图所示：
从正极开始分支，两路分别经过开关和灯关回到电源负极，如下图所示：
24. （1） 某种液体
【解析】根据表中数据可知，吸收相同的热量，水的温度从 20∘C 升高到 30∘C；某种液体的温度从 20∘C 升高到 35∘C，因此在加热时间相同的条件下，升温快的是某种液体；
（2） 水
【解析】根据表中数据可知，吸收相同的热量，水的温度从 20∘C 升高到 30∘C；某种液体的温度从 20∘C 升高到 35∘C，因此都从 20∘C 升高到 30∘C，某种液体加热的时间短，故如果它们升高相同的温度，水吸收的热量多；
（3） Q=cmΔt；>
【解析】根据 Q=cmΔt 可知，在吸收热量、质量相同的情况下，温度的变化值和比热容成反比，又因为某种液体的温度变化快，故某种液体的比热容小，即 c水 大于 c液；
（4） 2.8×103 J/(kg⋅∘C)
【解析】由表中数据可知：在加热相同的时间，如 1 min，水和某种液体的吸收的热量是相同的，水的温度升高了 2∘C，某种液体温度升高了 3∘C，水和这种液体升高的温度之比是 2:3；根据 Q=cm(t−t0) 可知：在质量和吸收的热量相同时，物质升高的温度和物质的比热容成反比，水和这种液体升高的温度之比是 2:3，水和这种液体的比热容之比就是 3:2，c液=4.2×103 J/(kg⋅∘C)×23=2.8×103 J/(kg⋅∘C)。
