2021学年5 电磁感应现象的两类情况课前预习ppt课件

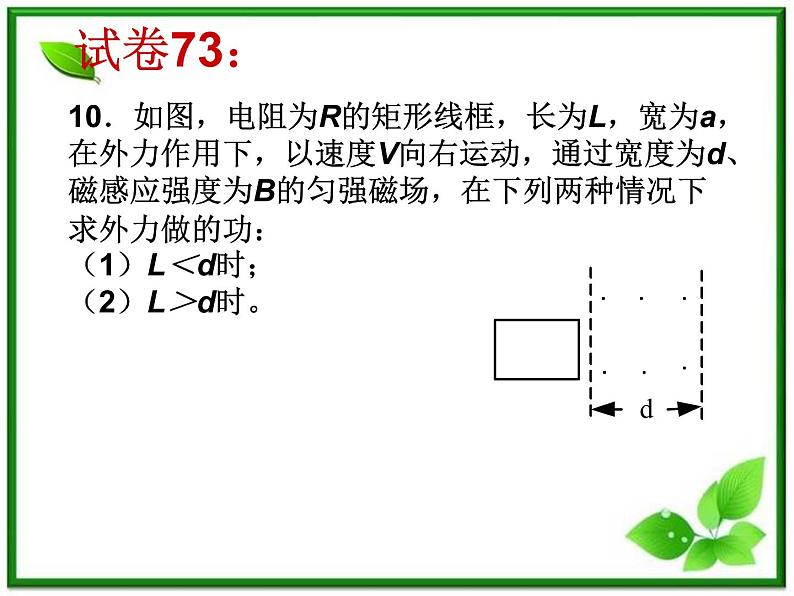

展开10.如图,电阻为R的矩形线框,长为L,宽为a,在外力作用下,以速度V向右运动,通过宽度为d、磁感应强度为B的匀强磁场,在下列两种情况下求外力做的功:(1)L<d时;(2)L>d时。

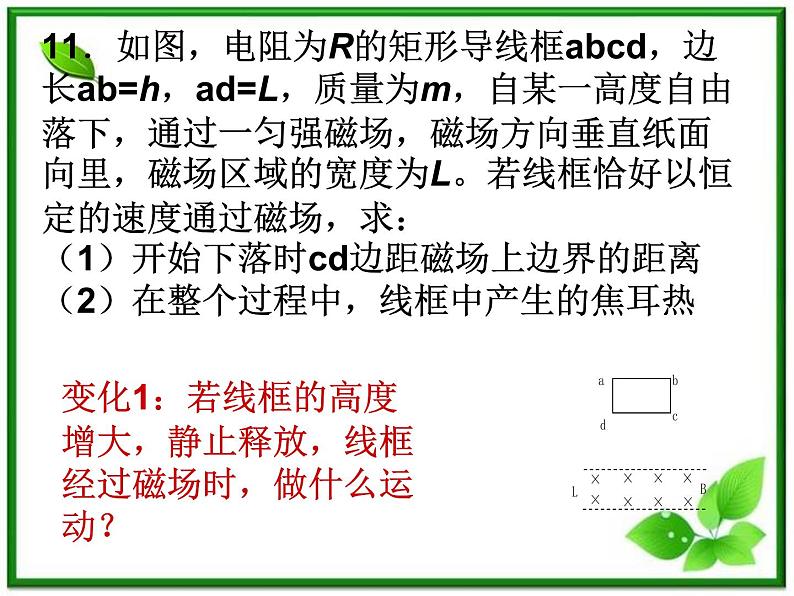

11.如图,电阻为R的矩形导线框abcd,边长ab=h,ad=L,质量为m,自某一高度自由落下,通过一匀强磁场,磁场方向垂直纸面向里,磁场区域的宽度为L。若线框恰好以恒定的速度通过磁场,求:(1)开始下落时cd边距磁场上边界的距离(2)在整个过程中,线框中产生的焦耳热
变化1:若线框的高度增大,静止释放,线框经过磁场时,做什么运动?

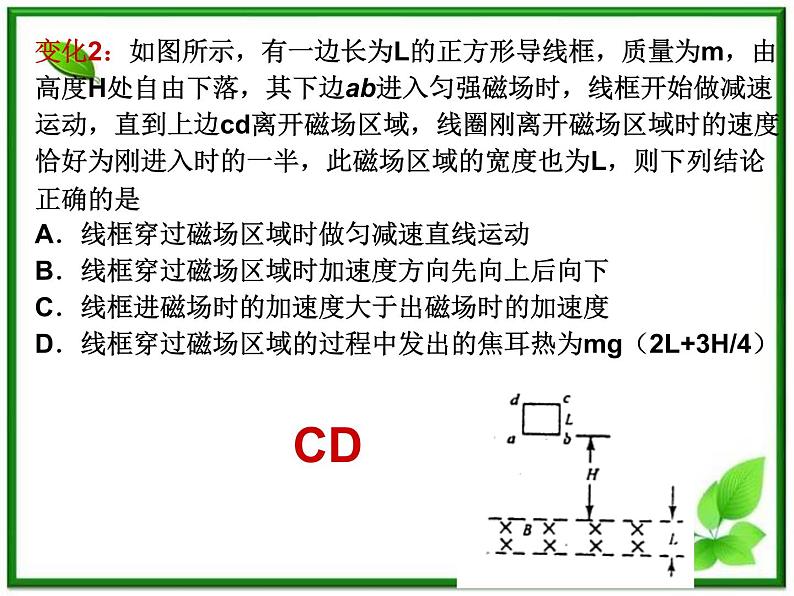

变化2:如图所示,有一边长为L的正方形导线框,质量为m,由高度H处自由下落,其下边ab进入匀强磁场时,线框开始做减速运动,直到上边cd离开磁场区域,线圈刚离开磁场区域时的速度恰好为刚进入时的一半,此磁场区域的宽度也为L,则下列结论正确的是A.线框穿过磁场区域时做匀减速直线运动B.线框穿过磁场区域时加速度方向先向上后向下C.线框进磁场时的加速度大于出磁场时的加速度D.线框穿过磁场区域的过程中发出的焦耳热为mg(2L+3H/4)

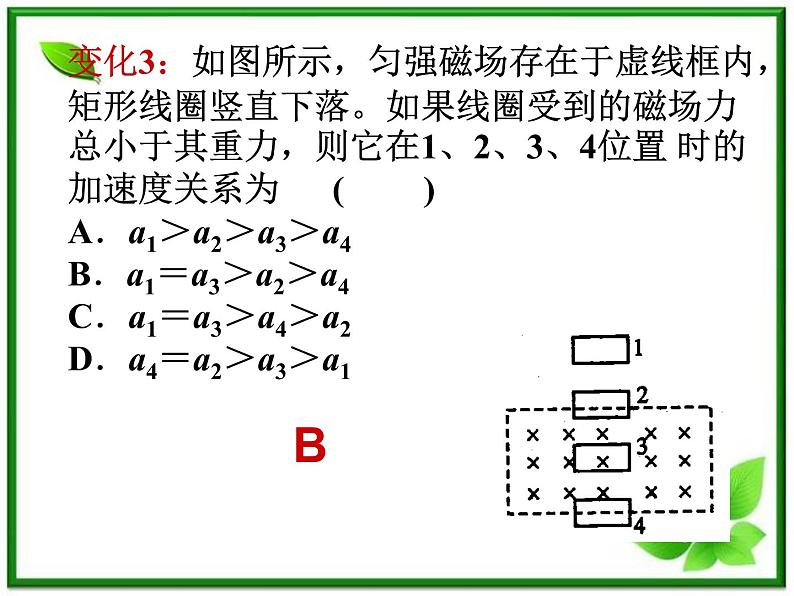

变化3:如图所示,匀强磁场存在于虚线框内,矩形线圈竖直下落。如果线圈受到的磁场力总小于其重力,则它在1、2、3、4位置 时的加速度关系为 ( )A.a1>a2>a3>a4 B.a1=a3>a2>a4 C.a1=a3>a4>a2 D.a4=a2>a3>a1
变式1:若将导轨变为竖直,则将ab从静止释放.已知m=8g。
1)ab杆v-t图像?
2)能达最大速度为多少?达到最大速度后能量转化情况?
变式2:两根足够长的两直金属导轨平行放置在倾角为θ的绝缘斜面上,两导轨间距为l,磁场方向垂直斜面向下。导轨和金属杆的电阻可忽略。让ab杆沿导轨由静止开始下滑,导轨和金属杆接触良好。下列说法正确的是
变化3:如图所示,平行金属导轨与水平面成θ角,导轨与固定电阻R1和R2相连,匀强磁场垂直穿过导轨平面。有一导体棒ab,质量为m,导体棒的电阻与固定电阻R1和R2的阻值均相等,与导轨之间的动摩擦因数为μ,导体棒ab沿导轨向上滑动,当上滑的速度为v时,受到安培力的大小为F,此时 ( )A.电阻R1消耗的热功率为FvB.电阻R2消耗的热功率为 FvC.整个装置因摩擦而消耗的热功率为μmgvcsθD.整个装置消耗的机械功率为(F+μmgcsθ)v
