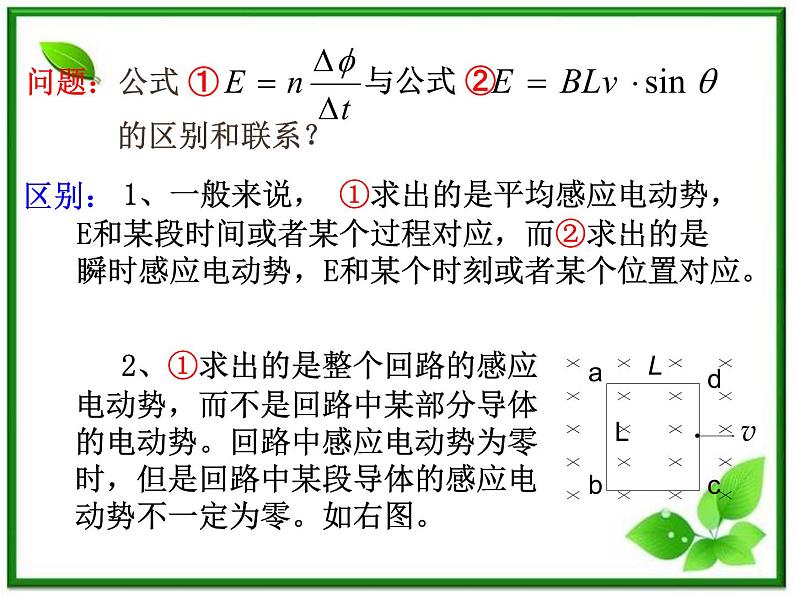

1、一般来说， ①求出的是平均感应电动势，E和某段时间或者某个过程对应，而②求出的是瞬时感应电动势，E和某个时刻或者某个位置对应。
2、①求出的是整个回路的感应电动势，而不是回路中某部分导体的电动势。回路中感应电动势为零时，但是回路中某段导体的感应电动势不一定为零。如右图。

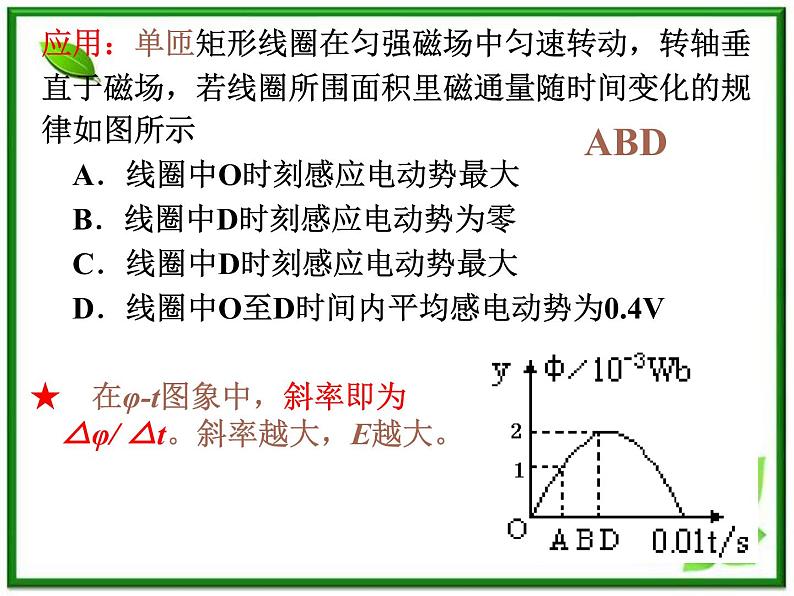

应用：单匝矩形线圈在匀强磁场中匀速转动，转轴垂直于磁场，若线圈所围面积里磁通量随时间变化的规律如图所示                      　A．线圈中O时刻感应电动势最大　B．线圈中D时刻感应电动势为零　C．线圈中D时刻感应电动势最大　D．线圈中O至D时间内平均感电动势为0.4V
★　在φ-t图象中，斜率即为 △φ/ △t。斜率越大，E越大。

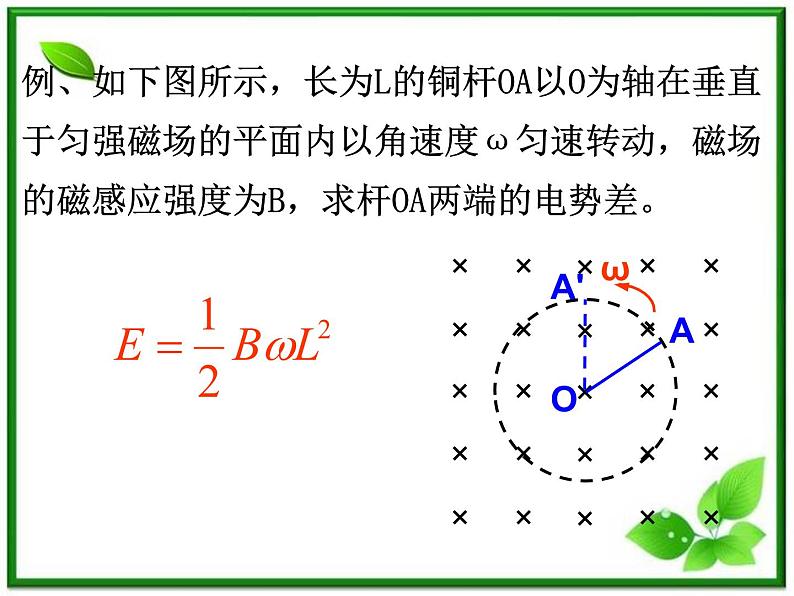

例、如下图所示，长为L的铜杆OA以O为轴在垂直于匀强磁场的平面内以角速度ω匀速转动，磁场的磁感应强度为B，求杆OA两端的电势差。

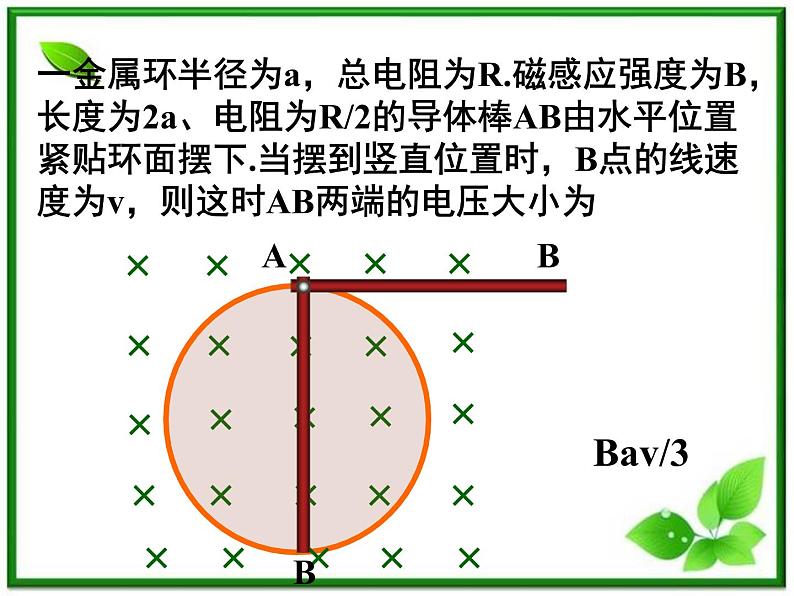

一金属环半径为a，总电阻为R.磁感应强度为B，长度为2a、电阻为R/2的导体棒AB由水平位置紧贴环面摆下.当摆到竖直位置时，B点的线速度为v，则这时AB两端的电压大小为

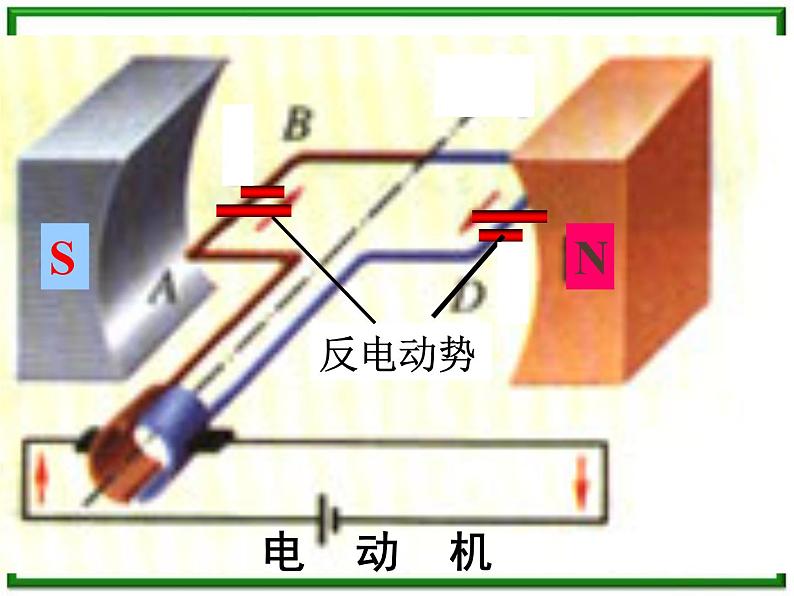

电动机转动时,线圈中产生的感应电动势总要削弱电源电动势的作用,阻碍线圈的转动.
因为反电动势的存在,所以对电动机,欧姆定律不成立.
讨论：正常在转动的电风扇叶片，一旦被卡住，电风扇电动机的温度立刻会上升，时间一久，便会发出一种焦糊味，十分危险。产生这种现象的原因是为什么？
如果电动机因机械阻力过大而停止转动，这时就没有了反电动势，线圈电阻一般都很小，线圈中电流会很大，电动机会烧毁。
例1、一个水平放置的导体框架,宽度L=0.50m, 磁感应强度B=0.40T,方向如图所示.今有一导体棒ab横放在框架上,并能无摩擦的沿框滑动,其他部分电阻均不计,当ab以a=4m/s2的加速度由静止向右匀加速滑动时,试求:1)导体棒ab在5s内产生的感应电动势的大小：2)导体棒ab在5s末产生的感应电动势的大小：
法拉第电磁感应定律的应用
变化1：导线ab电阻为r，轨道间距长为L，电阻为R，匀强磁场为B，当ab以V向右匀速运动过程中，求：（1）ab间的电压。（2）为保证ab匀速运动，所加外力F。（3）外力做功的功率；安培力做功的功率（4）线路上的热功率
变化2：如图先后以速度v1和v2匀速把一矩形线圈水平拉出有界匀强磁场区域，且v1=2v2，则在两种情况下A．线圈中的感应电动势之比为E1∶E2=2∶1 B．线圈中的感应电流之比为I1∶I2=1∶2 C．线圈中产生的焦耳热之比Q1∶Q2=4∶1 D．通过线圈某截面的电荷量之比q1∶q2=1∶1
变化3：把总电阻为2R的均匀电阻丝做成一半径为a的闭合圆环，置于水平向下的磁感强度为B的匀强磁场中，如图所示，一长度为2a，电阻为R的粗细均匀的金属杆MN放在圆环上，它与圆环始终保持良好的电接触。当金属杆以恒定的速度V向右移动，经过环心O时，求：
（1）杆上感应电流的大小和方向，杆两端的电压UMN。（2）在环上和杆上消耗的总功率。
1） 4Bav/3 R 2Bav/3 2）8B2a2v2/3R
例2.如图所示,线圈面积S=1X10-6m2,匝数N=100,两端点连接一电容器,其电容C=20μF.线圈中磁场的磁感应强度按ΔB/Δt=0.1T/s增加,磁场方向垂直线圈平面向里,那么电容器所带电荷量为多少?电容器的极板a带什么种类的电荷?
