高中物理人教版 (新课标)选修36 互感和自感示范课ppt课件
展开
这是一份高中物理人教版 (新课标)选修36 互感和自感示范课ppt课件，共32页。PPT课件主要包含了变式迁移，基础巩固，能力提升等内容，欢迎下载使用。

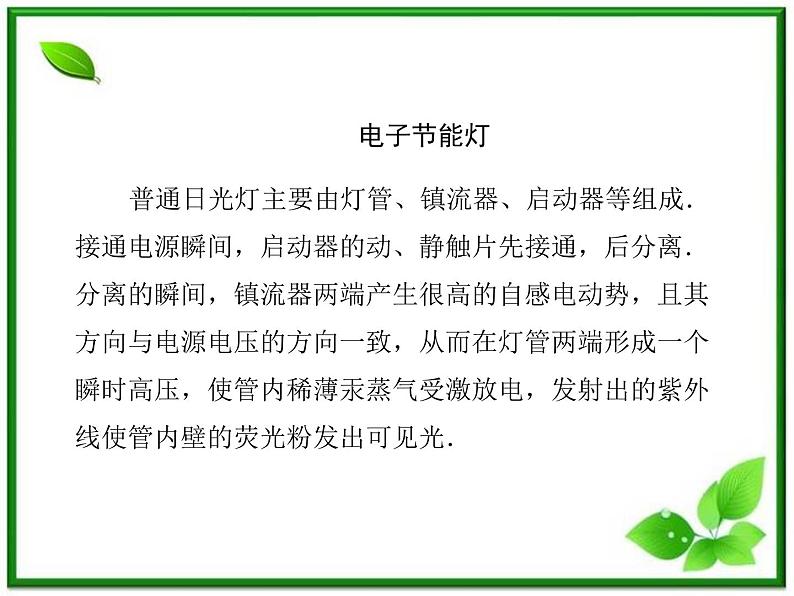

电子节能灯普通日光灯主要由灯管、镇流器、启动器等组成．接通电源瞬间，启动器的动、静触片先接通，后分离．分离的瞬间，镇流器两端产生很高的自感电动势，且其方向与电源电压的方向一致，从而在灯管两端形成一个瞬时高压，使管内稀薄汞蒸气受激放电，发射出的紫外线使管内壁的荧光粉发出可见光．

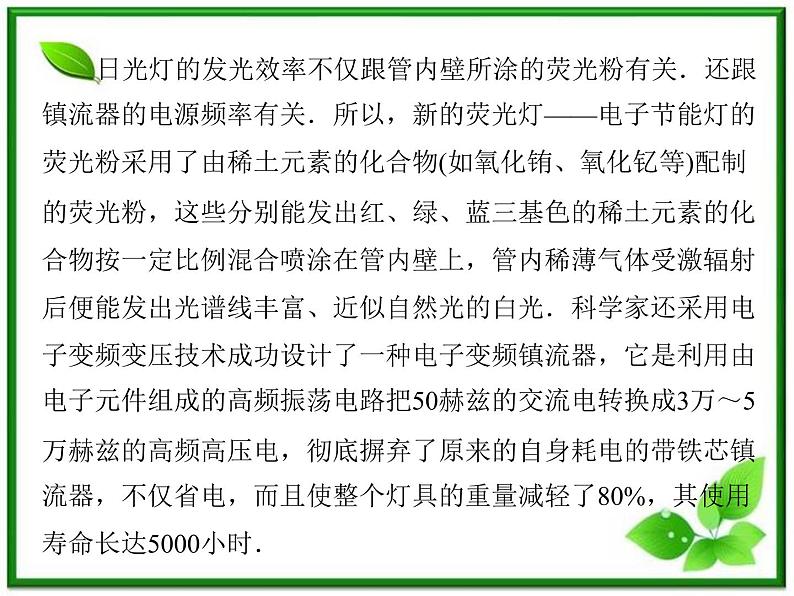

日光灯的发光效率不仅跟管内壁所涂的荧光粉有关．还跟镇流器的电源频率有关．所以，新的荧光灯——电子节能灯的荧光粉采用了由稀土元素的化合物(如氧化铕、氧化钇等)配制的荧光粉，这些分别能发出红、绿、蓝三基色的稀土元素的化合物按一定比例混合喷涂在管内壁上，管内稀薄气体受激辐射后便能发出光谱线丰富、近似自然光的白光．科学家还采用电子变频变压技术成功设计了一种电子变频镇流器，它是利用由电子元件组成的高频振荡电路把50赫兹的交流电转换成3万～5万赫兹的高频高压电，彻底摒弃了原来的自身耗电的带铁芯镇流器，不仅省电，而且使整个灯具的重量减轻了80%，其使用寿命长达5000小时．

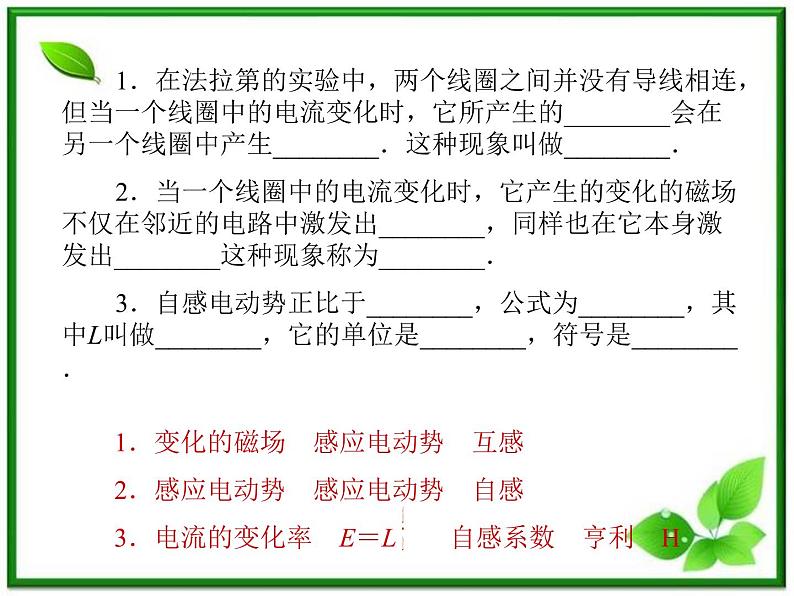

1．在法拉第的实验中，两个线圈之间并没有导线相连，但当一个线圈中的电流变化时，它所产生的________会在另一个线圈中产生________．这种现象叫做________．2．当一个线圈中的电流变化时，它产生的变化的磁场不仅在邻近的电路中激发出________，同样也在它本身激发出________这种现象称为________．3．自感电动势正比于________，公式为________，其中L叫做________，它的单位是________，符号是________．
1．变化的磁场 感应电动势 互感2．感应电动势 感应电动势 自感3．电流的变化率 E＝L 自感系数 亨利 H

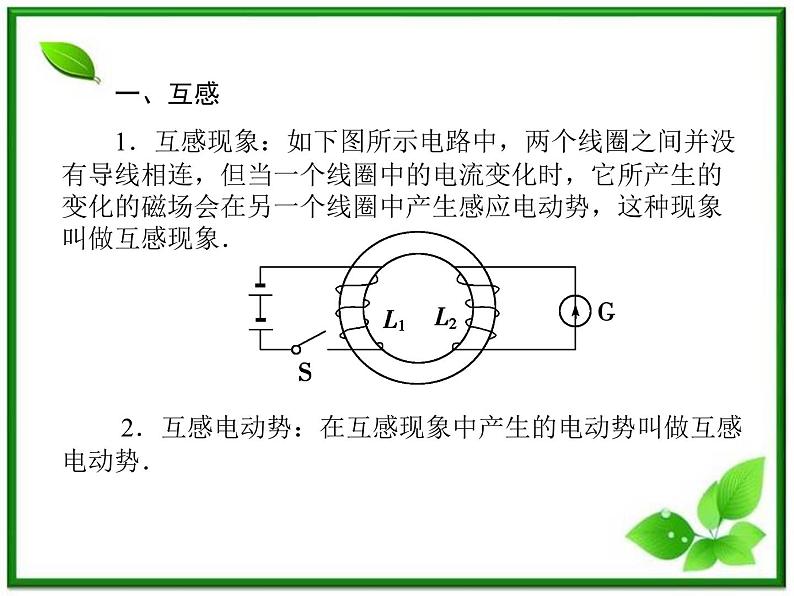

一、互感 1．互感现象：如下图所示电路中，两个线圈之间并没有导线相连，但当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象叫做互感现象． 2．互感电动势：在互感现象中产生的电动势叫做互感电动势．
3．对互感的三点理解 (1)互感现象是一种常见的电磁感应现象，它不仅发生于绕在同一铁芯上的两个线圈之间，而且可以发生于任何相互靠近的电路之间． (2)互感现象可以把能量由一个电路传到另一个电路．变压器就是利用互感现象制成的． (3)在电力工程和电子电路中，互感现象有时会影响电路的正常工作，这时要求设法减小电路间的互感．
如下图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力作用下运动时，MN在磁场力作用下向右运动，则PQ所做的运动可能是( ) A．向右匀加速运动 B．向左匀加速运动 C．向右匀减速运动 D．向左匀减速运动
解析：这是一道涉及互感现象的问题，当MN棒中有感应电流，受安培力作用而向右运动，由左手定则可判断出MN中电流的方向是由M流至N，此电流在L1中产生磁场的方向是向上的． 若PQ棒向右运动，由右手定则及安培定则可知L2产生的磁场的方向也是向上的．由于L1产生的磁场方向与L2产生的磁场的方向相同，可知L2产生的磁场的磁通量是减少的，故PQ棒做的是向右的匀减速运动．C选项是可能的． 若PQ棒向左运动，则它产生的感应电流在L2中产生的磁场是向下的，与L1产生的磁场方向是相反的，由楞次定律可知L2中的磁场是增强的，故PQ棒做的是向左的匀加速运动．B选项是可能的． 答案：BC
二、自感1．实验探究自感现象(1)通电自感实验①实验条件
在右图所示的通电自感电路中，两灯泡A1、A2的规格完全相同．滑动变阻器R的电阻和线圈L的电阻相同，即：R＝RL.这样两并联支路的电阻就完全相同．
②实验现象在通电瞬间，与滑动变阻器R串联的灯泡A2立即变亮，而与线圈串联的灯泡A1则逐渐变亮(即其正常发光比A2滞后一段时间)，最后两灯泡都正常发光，亮度相同．③原因当开关闭合的瞬间，流过线圈L的电流急剧增大，穿过线圈的磁通量也急剧增加，这就会在线圈中产生很大的感应电动势．根据楞次定律，这个感应电动势将阻碍(而非阻止)线圈中电流的增大，即对灯泡A1的正常发光起到了“延缓”的作用，所以，灯泡A1是逐渐变亮的．当电路中的电流稳定后，线圈中的磁通量不再发生变化，阻碍作用消失，流过两灯泡的电流相同，亮度相同．
(2)断电自感实验 ①实验条件 灯泡在断开开关后肯定都是逐渐熄灭的，如果这种“逐渐熄灭”进行得很快，人眼是无法观察清楚的．要想在右图所示的电路中观察到断电时的自感现象，除非是在开关断开的瞬间让灯泡更亮一下后再熄灭，这就要求线圈L的电阻远比灯泡A的电阻小，即：RL＜RA.(实际上后者约为前者的几十倍)
②实验现象在断开开关的瞬间，灯泡A不但没有熄灭，反而更亮一下后才熄灭．③解释开关未断开前，流过线圈L的电流IL，远远大于流过灯泡A的电流IA.在开关断开的瞬间，流过线圈L的电流急剧减小，穿过线圈的磁通量也就急剧减小，因而在线圈中产生了感应电动势，在线圈L和灯泡A组成的回路中产生了感应电流，这个急剧减小的感应电流远比原来流过灯泡A中的电流大(约为灯泡原来电流的几十倍)，导致灯泡A不但没有立即熄灭，反而更亮了一下后才熄灭．
2．自感现象(1)定义：由于导体本身的电流发生变化而产生的电磁感应现象．(2)本质分析：由法拉第电磁感应定律知道，穿过线路的磁通量发生变化时，线路中就产生感应电动势．在自感现象中，由于流过线圈的电流发生变化，导致穿过线圈的磁通量发生变化而产生自感电动势．(3)从能量角度分析：在断电自感实验中，S断开前，线圈L中有电流，则线圈中有磁场能．S断开后，线圈所储存的磁场能通过灯泡释放出来，流过线圈的电流在原来大小的基础上逐渐减小，由于IL＞IA，故灯泡会闪亮一下．
(4)自感电动势①自感电动势的作用：总是阻碍导体中原电流的变化，即总是起着推迟电流变化的作用．②自感电动势的方向：自感电动势总是阻碍导体中原来电流的变化，当原来电流增大时，自感电动势的方向与原来电流方向相反；当原来电流在减小时，自感电动势的方向与原来电流方向相同．也遵循“增反减同”的规律．3．自感系数(1)自感电动势E感与哪些因素有关自感电动势E感可以写成E感＝n ，由于磁通量的变化是电流的变化引起的，故自感电动势的大小与电流变化的快慢有关，可表示为E感＝L· ，式中L称为自感系数．注意：不同线圈在电流变化一致的情况下，自感电动势不同，可见自感电动势与线圈构造有关．
(2)自感系数自感系数是表示线圈产生自感电动势本领大小的物理量，简称为自感或电感，用L表示．①大小：线圈的长度越长，线圈的截面积越大，单位长度上匝数越多，线圈的自感系数越大，线圈有铁芯比无铁芯时自感系数大得多．②单位：亨利(符号H)，1亨＝103毫亨＝106微亨1 H＝103 mH＝106 μH③物理意义：表征线圈产生自感电动势本领大小的物理量，数值上等于通过线圈的电流在1 s内改变1 A时产生的自感电动势的大小．
下图甲、乙电路中，电阻R和自感线圈L的电阻都很小．接通S，使电路达到稳定，灯泡A发光，则( ) A．在电路甲中，断开S，A将渐渐变暗 B．在电路甲中，断开S，A将先变得更亮，然后渐渐变暗 C．在电路乙中，断开S，A将渐渐变暗 D．在电路乙中，断开S，A将先变得更亮，然后渐渐变暗
分析：本题考查同学们对断电时产生的自感电动势的阻碍作用的理解．
解析：在电路断开时，电感线圈的自感电动势阻碍原电流的减小，此时电感线圈在电路中相当于一个电源，表现为两个方面：一是自感电动势所对应的电流方向与原电流方向一致；二是在断电瞬间，自感电动势所对应的电流大小与原电流的大小相等，以后以此电流开始缓慢减小到零．甲图中，电灯A与电感线圈L在同一个支路中，流过的电流相同，断开开关S时，线圈L中的自感电动势要维持原电流不变，所以，开关断开的瞬间，电灯A的电流不变，以后电流渐渐变小．因此，电灯渐渐变暗．乙图中，电灯A所在支路的电流比电感线圈所在支路的电流要小(因为电感线圈的电阻很小)，断开开关S时，电感线圈的自感电动势要阻碍电流的变小，此瞬间电感线圈中的电流不变，电感线圈相当于一个电源给灯A供电．因此，反向流过A的电流瞬间要变大，然后渐渐变小，所以电灯要先更亮一下，然后渐渐变暗．答案：AD
1.在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，E为电源，S为开关．关于两灯泡点亮和熄灭的先后次序，下列说法正确的是( ) A．合上开关，a先亮，b后亮；断开开关，a、b同时熄灭 B．合上开关，b先亮，a后亮；断开开关，a先熄灭，b后熄灭 C．合上开关，b先亮，a后亮；断开开关，a、b同时熄灭 D．合上开关，a、b同时亮；断开开关，b先熄灭，a后熄灭
解析：由于L是自感线圈，当合上开关S时，自感线圈L将产生自感电动势，阻碍电流的流过，故有b灯先亮，而a灯后亮．当S断开时，a、b组成回路，L产生自感电动势阻碍电流的减弱，由此可知，a、b同时熄灭，故选项C正确．答案：C
2．如下图所示的电路，D1与D2是两个相同的小电灯，L是一个自感系数相当大的线圈，其电阻与R相等．由于自感现象，在开关S接通和断开时，灯泡D1和D2先后亮暗的次序是( ) A．接通时，D1先达最亮，断开时，D1后熄灭 B．接通时，D2先达最亮，断开时，D2后熄灭 C．接通时，D2先达最亮，断开时，D2先熄灭 D．接通时，D1先达最亮，断开时，D1先熄灭
解析：当开关S接通时，流过L的电流增强，产生感应电动势的效果为“增反”．所以瞬时电流几乎全部从灯D1通过，而后分别通过灯D2和R，所以D1先达最亮．稳定以后，D1和D2两灯一样亮．当开关S断开时，流过L的电流减弱，产生感应电动势的效果为“减同”．(右正，左负)．从而使L与D1组成的回路中仍有电流流过，所以D1后熄灭，D2先熄灭．答案：A
三、自感现象中能量的转化1．自感现象中的能量转化在接通电路时，电路中的电流由于自感电动势的作用不能发生突变而只能逐渐增加，这个过程中电源的电动势要克服自感电动势做功，把电源的一部分电能转化为线圈的磁场能，电流稳定后线圈中就储存有一定量的磁场能．在断电自感现象中，线圈L和灯A组成闭合回路，线圈的自感电动势把原储存在线圈内的磁场能转化为电能用以维持这个闭合回路中保持一定时间的电流，电流逐渐减小，线圈中的磁场减弱，磁场能减少，当电流为零时，线圈中原储存的磁场能全部转化为电能并通过灯泡(或电阻)转化为内能．所以，在自感现象中是电能转化为线圈内的磁场能或线圈内的磁场能转化为电能的过程，因此自感现象遵循能量转化和守恒定律．
2．电感L在自感现象的能量转化中所起的作用电感L越大，当接通电路使线圈中通电时产生的自感电动势越大．电源克服自感电动势所做的功越多，电能转化的磁场能越多，因而当线圈中电流稳定时，线圈储存的磁场能也越多，且这个过程持续时间越长；当断开电路使线圈中电流减小时，磁场能转化的电能越多，且持续的时间也越长．
1．(2011年山东济南)如图所示，a、b、c为三个完全相同的灯泡，L为自感线圈(自感系数较大，电阻不计)，E为电源，S为开关，闭合开关S，电路稳定后，三个灯泡均能发光，则( ) A．断开开关瞬间，c灯熄灭，稍后a、b灯同时熄灭 B．断开开关瞬间，流过a灯的电流方向改变 C．闭合开关，a、b、c灯同时亮 D．闭合开关，a、b灯同时先亮，c灯后亮
解析：闭合开关S时，由于L的自感作用，流过a灯的电流逐渐增大，所以b、c灯先亮，a灯后亮，选项CD错误；断开开关瞬间，a、b灯构成闭合回路，由于L的自感作用，a、b灯的电流要逐渐减小，电流方向不变，所以c灯立即熄灭，a、b灯稍后熄灭，选项A正确、B错误．答案：A
7．如右图所示是日光灯的结构示意图，若按图示的电路连接，关于日光灯发光的情况，下列叙述中正确的是( ) A．S1接通，S2、S3断开，日光灯就能正常发光 B．S1、S2接通，S3断开，日光灯就能正常发光 C．S3断开，接通S1、S2后，再断开S2，日光灯就能正常发光 D．当日光灯正常发光后，再接通S3，日光灯仍能正常发光
解析：当S1接通，S2、S3断开时，电源电压200 V直接加在灯管两端，达不到灯管启动的高压值，日光灯不能发光，选项A错误．当 S1、S2接通，S3断开时，灯丝两端被短路，电压为零，日光灯不能发光，选项B错误．当日光灯正常发光后，再接通S3，则镇流器被短路，灯管两端电压过高，会损坏灯管，选项D错误．只有当S1、S2接通，灯丝被预热，发出电子，再断开S2，镇流器中产生很大的自感电动势，和原电压一起加在灯管两端，使气体电离，日光灯正常发光，选项C正确．答案：C
电子节能灯普通日光灯主要由灯管、镇流器、启动器等组成．接通电源瞬间，启动器的动、静触片先接通，后分离．分离的瞬间，镇流器两端产生很高的自感电动势，且其方向与电源电压的方向一致，从而在灯管两端形成一个瞬时高压，使管内稀薄汞蒸气受激放电，发射出的紫外线使管内壁的荧光粉发出可见光．
日光灯的发光效率不仅跟管内壁所涂的荧光粉有关．还跟镇流器的电源频率有关．所以，新的荧光灯——电子节能灯的荧光粉采用了由稀土元素的化合物(如氧化铕、氧化钇等)配制的荧光粉，这些分别能发出红、绿、蓝三基色的稀土元素的化合物按一定比例混合喷涂在管内壁上，管内稀薄气体受激辐射后便能发出光谱线丰富、近似自然光的白光．科学家还采用电子变频变压技术成功设计了一种电子变频镇流器，它是利用由电子元件组成的高频振荡电路把50赫兹的交流电转换成3万～5万赫兹的高频高压电，彻底摒弃了原来的自身耗电的带铁芯镇流器，不仅省电，而且使整个灯具的重量减轻了80%，其使用寿命长达5000小时．
1．在法拉第的实验中，两个线圈之间并没有导线相连，但当一个线圈中的电流变化时，它所产生的________会在另一个线圈中产生________．这种现象叫做________．2．当一个线圈中的电流变化时，它产生的变化的磁场不仅在邻近的电路中激发出________，同样也在它本身激发出________这种现象称为________．3．自感电动势正比于________，公式为________，其中L叫做________，它的单位是________，符号是________．
1．变化的磁场 感应电动势 互感2．感应电动势 感应电动势 自感3．电流的变化率 E＝L 自感系数 亨利 H
一、互感 1．互感现象：如下图所示电路中，两个线圈之间并没有导线相连，但当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象叫做互感现象． 2．互感电动势：在互感现象中产生的电动势叫做互感电动势．
3．对互感的三点理解 (1)互感现象是一种常见的电磁感应现象，它不仅发生于绕在同一铁芯上的两个线圈之间，而且可以发生于任何相互靠近的电路之间． (2)互感现象可以把能量由一个电路传到另一个电路．变压器就是利用互感现象制成的． (3)在电力工程和电子电路中，互感现象有时会影响电路的正常工作，这时要求设法减小电路间的互感．
如下图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，当PQ在外力作用下运动时，MN在磁场力作用下向右运动，则PQ所做的运动可能是( ) A．向右匀加速运动 B．向左匀加速运动 C．向右匀减速运动 D．向左匀减速运动
解析：这是一道涉及互感现象的问题，当MN棒中有感应电流，受安培力作用而向右运动，由左手定则可判断出MN中电流的方向是由M流至N，此电流在L1中产生磁场的方向是向上的． 若PQ棒向右运动，由右手定则及安培定则可知L2产生的磁场的方向也是向上的．由于L1产生的磁场方向与L2产生的磁场的方向相同，可知L2产生的磁场的磁通量是减少的，故PQ棒做的是向右的匀减速运动．C选项是可能的． 若PQ棒向左运动，则它产生的感应电流在L2中产生的磁场是向下的，与L1产生的磁场方向是相反的，由楞次定律可知L2中的磁场是增强的，故PQ棒做的是向左的匀加速运动．B选项是可能的． 答案：BC
二、自感1．实验探究自感现象(1)通电自感实验①实验条件
在右图所示的通电自感电路中，两灯泡A1、A2的规格完全相同．滑动变阻器R的电阻和线圈L的电阻相同，即：R＝RL.这样两并联支路的电阻就完全相同．
②实验现象在通电瞬间，与滑动变阻器R串联的灯泡A2立即变亮，而与线圈串联的灯泡A1则逐渐变亮(即其正常发光比A2滞后一段时间)，最后两灯泡都正常发光，亮度相同．③原因当开关闭合的瞬间，流过线圈L的电流急剧增大，穿过线圈的磁通量也急剧增加，这就会在线圈中产生很大的感应电动势．根据楞次定律，这个感应电动势将阻碍(而非阻止)线圈中电流的增大，即对灯泡A1的正常发光起到了“延缓”的作用，所以，灯泡A1是逐渐变亮的．当电路中的电流稳定后，线圈中的磁通量不再发生变化，阻碍作用消失，流过两灯泡的电流相同，亮度相同．
(2)断电自感实验 ①实验条件 灯泡在断开开关后肯定都是逐渐熄灭的，如果这种“逐渐熄灭”进行得很快，人眼是无法观察清楚的．要想在右图所示的电路中观察到断电时的自感现象，除非是在开关断开的瞬间让灯泡更亮一下后再熄灭，这就要求线圈L的电阻远比灯泡A的电阻小，即：RL＜RA.(实际上后者约为前者的几十倍)
②实验现象在断开开关的瞬间，灯泡A不但没有熄灭，反而更亮一下后才熄灭．③解释开关未断开前，流过线圈L的电流IL，远远大于流过灯泡A的电流IA.在开关断开的瞬间，流过线圈L的电流急剧减小，穿过线圈的磁通量也就急剧减小，因而在线圈中产生了感应电动势，在线圈L和灯泡A组成的回路中产生了感应电流，这个急剧减小的感应电流远比原来流过灯泡A中的电流大(约为灯泡原来电流的几十倍)，导致灯泡A不但没有立即熄灭，反而更亮了一下后才熄灭．
2．自感现象(1)定义：由于导体本身的电流发生变化而产生的电磁感应现象．(2)本质分析：由法拉第电磁感应定律知道，穿过线路的磁通量发生变化时，线路中就产生感应电动势．在自感现象中，由于流过线圈的电流发生变化，导致穿过线圈的磁通量发生变化而产生自感电动势．(3)从能量角度分析：在断电自感实验中，S断开前，线圈L中有电流，则线圈中有磁场能．S断开后，线圈所储存的磁场能通过灯泡释放出来，流过线圈的电流在原来大小的基础上逐渐减小，由于IL＞IA，故灯泡会闪亮一下．
(4)自感电动势①自感电动势的作用：总是阻碍导体中原电流的变化，即总是起着推迟电流变化的作用．②自感电动势的方向：自感电动势总是阻碍导体中原来电流的变化，当原来电流增大时，自感电动势的方向与原来电流方向相反；当原来电流在减小时，自感电动势的方向与原来电流方向相同．也遵循“增反减同”的规律．3．自感系数(1)自感电动势E感与哪些因素有关自感电动势E感可以写成E感＝n ，由于磁通量的变化是电流的变化引起的，故自感电动势的大小与电流变化的快慢有关，可表示为E感＝L· ，式中L称为自感系数．注意：不同线圈在电流变化一致的情况下，自感电动势不同，可见自感电动势与线圈构造有关．
(2)自感系数自感系数是表示线圈产生自感电动势本领大小的物理量，简称为自感或电感，用L表示．①大小：线圈的长度越长，线圈的截面积越大，单位长度上匝数越多，线圈的自感系数越大，线圈有铁芯比无铁芯时自感系数大得多．②单位：亨利(符号H)，1亨＝103毫亨＝106微亨1 H＝103 mH＝106 μH③物理意义：表征线圈产生自感电动势本领大小的物理量，数值上等于通过线圈的电流在1 s内改变1 A时产生的自感电动势的大小．
下图甲、乙电路中，电阻R和自感线圈L的电阻都很小．接通S，使电路达到稳定，灯泡A发光，则( ) A．在电路甲中，断开S，A将渐渐变暗 B．在电路甲中，断开S，A将先变得更亮，然后渐渐变暗 C．在电路乙中，断开S，A将渐渐变暗 D．在电路乙中，断开S，A将先变得更亮，然后渐渐变暗
分析：本题考查同学们对断电时产生的自感电动势的阻碍作用的理解．
解析：在电路断开时，电感线圈的自感电动势阻碍原电流的减小，此时电感线圈在电路中相当于一个电源，表现为两个方面：一是自感电动势所对应的电流方向与原电流方向一致；二是在断电瞬间，自感电动势所对应的电流大小与原电流的大小相等，以后以此电流开始缓慢减小到零．甲图中，电灯A与电感线圈L在同一个支路中，流过的电流相同，断开开关S时，线圈L中的自感电动势要维持原电流不变，所以，开关断开的瞬间，电灯A的电流不变，以后电流渐渐变小．因此，电灯渐渐变暗．乙图中，电灯A所在支路的电流比电感线圈所在支路的电流要小(因为电感线圈的电阻很小)，断开开关S时，电感线圈的自感电动势要阻碍电流的变小，此瞬间电感线圈中的电流不变，电感线圈相当于一个电源给灯A供电．因此，反向流过A的电流瞬间要变大，然后渐渐变小，所以电灯要先更亮一下，然后渐渐变暗．答案：AD
1.在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，E为电源，S为开关．关于两灯泡点亮和熄灭的先后次序，下列说法正确的是( ) A．合上开关，a先亮，b后亮；断开开关，a、b同时熄灭 B．合上开关，b先亮，a后亮；断开开关，a先熄灭，b后熄灭 C．合上开关，b先亮，a后亮；断开开关，a、b同时熄灭 D．合上开关，a、b同时亮；断开开关，b先熄灭，a后熄灭
解析：由于L是自感线圈，当合上开关S时，自感线圈L将产生自感电动势，阻碍电流的流过，故有b灯先亮，而a灯后亮．当S断开时，a、b组成回路，L产生自感电动势阻碍电流的减弱，由此可知，a、b同时熄灭，故选项C正确．答案：C
2．如下图所示的电路，D1与D2是两个相同的小电灯，L是一个自感系数相当大的线圈，其电阻与R相等．由于自感现象，在开关S接通和断开时，灯泡D1和D2先后亮暗的次序是( ) A．接通时，D1先达最亮，断开时，D1后熄灭 B．接通时，D2先达最亮，断开时，D2后熄灭 C．接通时，D2先达最亮，断开时，D2先熄灭 D．接通时，D1先达最亮，断开时，D1先熄灭
解析：当开关S接通时，流过L的电流增强，产生感应电动势的效果为“增反”．所以瞬时电流几乎全部从灯D1通过，而后分别通过灯D2和R，所以D1先达最亮．稳定以后，D1和D2两灯一样亮．当开关S断开时，流过L的电流减弱，产生感应电动势的效果为“减同”．(右正，左负)．从而使L与D1组成的回路中仍有电流流过，所以D1后熄灭，D2先熄灭．答案：A
三、自感现象中能量的转化1．自感现象中的能量转化在接通电路时，电路中的电流由于自感电动势的作用不能发生突变而只能逐渐增加，这个过程中电源的电动势要克服自感电动势做功，把电源的一部分电能转化为线圈的磁场能，电流稳定后线圈中就储存有一定量的磁场能．在断电自感现象中，线圈L和灯A组成闭合回路，线圈的自感电动势把原储存在线圈内的磁场能转化为电能用以维持这个闭合回路中保持一定时间的电流，电流逐渐减小，线圈中的磁场减弱，磁场能减少，当电流为零时，线圈中原储存的磁场能全部转化为电能并通过灯泡(或电阻)转化为内能．所以，在自感现象中是电能转化为线圈内的磁场能或线圈内的磁场能转化为电能的过程，因此自感现象遵循能量转化和守恒定律．
2．电感L在自感现象的能量转化中所起的作用电感L越大，当接通电路使线圈中通电时产生的自感电动势越大．电源克服自感电动势所做的功越多，电能转化的磁场能越多，因而当线圈中电流稳定时，线圈储存的磁场能也越多，且这个过程持续时间越长；当断开电路使线圈中电流减小时，磁场能转化的电能越多，且持续的时间也越长．
1．(2011年山东济南)如图所示，a、b、c为三个完全相同的灯泡，L为自感线圈(自感系数较大，电阻不计)，E为电源，S为开关，闭合开关S，电路稳定后，三个灯泡均能发光，则( ) A．断开开关瞬间，c灯熄灭，稍后a、b灯同时熄灭 B．断开开关瞬间，流过a灯的电流方向改变 C．闭合开关，a、b、c灯同时亮 D．闭合开关，a、b灯同时先亮，c灯后亮
解析：闭合开关S时，由于L的自感作用，流过a灯的电流逐渐增大，所以b、c灯先亮，a灯后亮，选项CD错误；断开开关瞬间，a、b灯构成闭合回路，由于L的自感作用，a、b灯的电流要逐渐减小，电流方向不变，所以c灯立即熄灭，a、b灯稍后熄灭，选项A正确、B错误．答案：A
7．如右图所示是日光灯的结构示意图，若按图示的电路连接，关于日光灯发光的情况，下列叙述中正确的是( ) A．S1接通，S2、S3断开，日光灯就能正常发光 B．S1、S2接通，S3断开，日光灯就能正常发光 C．S3断开，接通S1、S2后，再断开S2，日光灯就能正常发光 D．当日光灯正常发光后，再接通S3，日光灯仍能正常发光
解析：当S1接通，S2、S3断开时，电源电压200 V直接加在灯管两端，达不到灯管启动的高压值，日光灯不能发光，选项A错误．当 S1、S2接通，S3断开时，灯丝两端被短路，电压为零，日光灯不能发光，选项B错误．当日光灯正常发光后，再接通S3，则镇流器被短路，灯管两端电压过高，会损坏灯管，选项D错误．只有当S1、S2接通，灯丝被预热，发出电子，再断开S2，镇流器中产生很大的自感电动势，和原电压一起加在灯管两端，使气体电离，日光灯正常发光，选项C正确．答案：C
