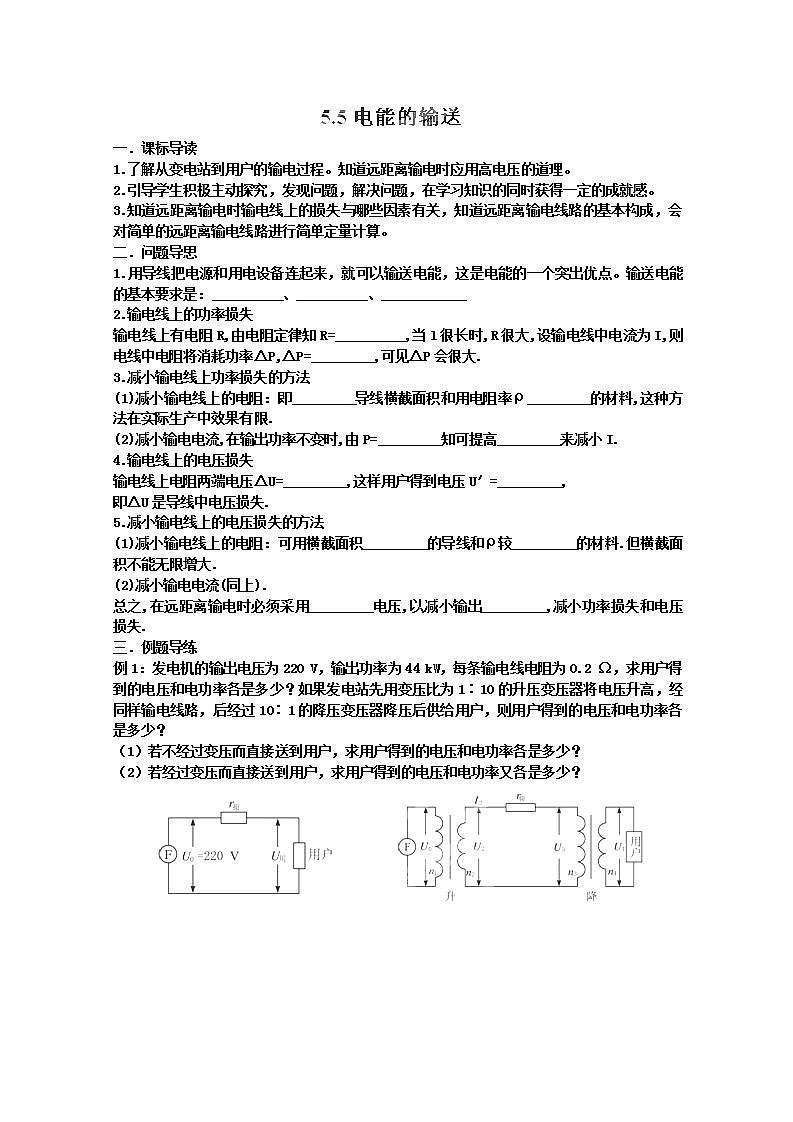

一．课标导读了解从变电站到用户的输电过程。知道远距离输电时应用高电压的道理。引导学生积极主动探究，发现问题，解决问题，在学习知识的同时获得一定的成就感。知道远距离输电时输电线上的损失与哪些因素有关，知道远距离输电线路的基本构成，会对简单的远距离输电线路进行简单定量计算。二．问题导思1.用导线把电源和用电设备连起来，就可以输送电能，这是电能的一个突出优点。输送电能的基本要求是：__________、__________、____________2.输电线上的功率损失输电线上有电阻R,由电阻定律知R=__________,当l很长时,R很大,设输电线中电流为I,则电线中电阻将消耗功率ΔP,ΔP=_________,可见ΔP会很大.3.减小输电线上功率损失的方法(1)减小输电线上的电阻：即_________导线横截面积和用电阻率ρ_________的材料,这种方法在实际生产中效果有限.(2)减小输电电流,在输出功率不变时,由P=_________知可提高_________来减小I.4.输电线上的电压损失输电线上电阻两端电压ΔU=_________,这样用户得到电压U′=_________,即ΔU是导线中电压损失.5.减小输电线上的电压损失的方法(1)减小输电线上的电阻：可用横截面积_________的导线和ρ较_________的材料.但横截面积不能无限增大.(2)减小输电电流(同上).总之,在远距离输电时必须采用_________电压,以减小输出_________,减小功率损失和电压损失.三．例题导练例1：发电机的输出电压为220 V，输出功率为44 kW，每条输电线电阻为0.2 Ω，求用户得到的电压和电功率各是多少？如果发电站先用变压比为1∶10的升压变压器将电压升高，经同样输电线路，后经过10∶1的降压变压器降压后供给用户，则用户得到的电压和电功率各是多少？（1）若不经过变压而直接送到用户，求用户得到的电压和电功率各是多少？（2）若经过变压而直接送到用户，求用户得到的电压和电功率又各是多少？
