物理选修35 电能的输送教案及反思

这是一份物理选修35 电能的输送教案及反思

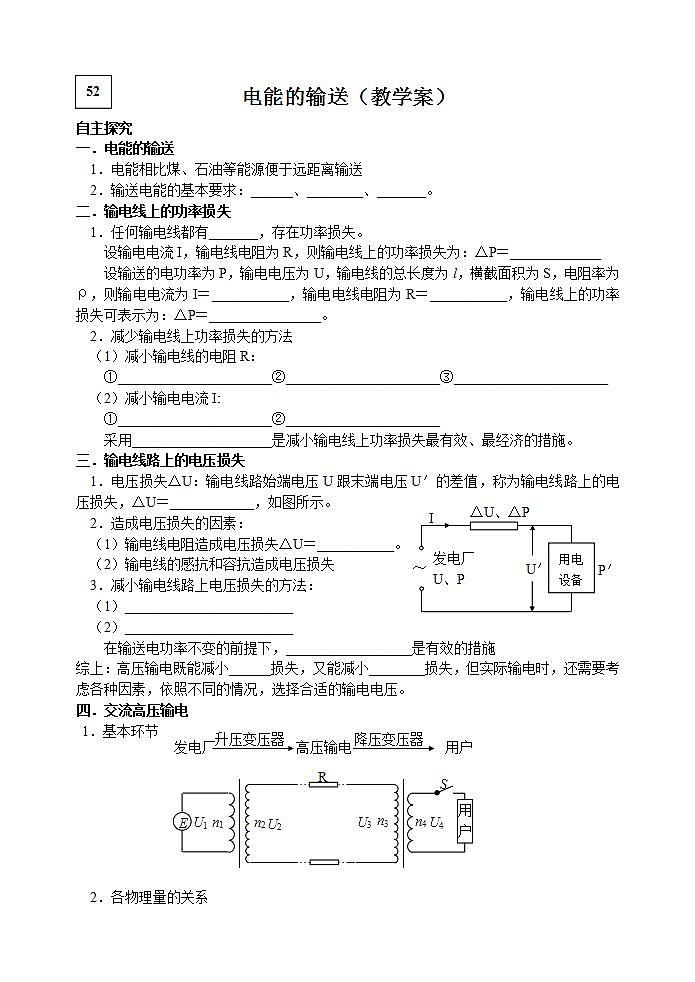

52电能的输送（教学案）自主探究一．电能的输送1．电能相比煤、石油等能源便于远距离输送2．输送电能的基本要求：______、________、_______。二．输电线上的功率损失1．任何输电线都有_______，存在功率损失。设输电电流I，输电线电阻为R，则输电线上的功率损失为：△P＝_____________设输送的电功率为P，输电电压为U，输电线的总长度为l，横截面积为S，电阻率为ρ，则输电电流为I＝___________，输电电线电阻为R＝___________，输电线上的功率损失可表示为：△P＝________________。2．减少输电线上功率损失的方法（1）减小输电线的电阻R：①______________________②______________________③______________________（2）减小输电电流I:①______________________②______________________采用____________________是减小输电线上功率损失最有效、最经济的措施。三．输电线路上的电压损失用电设备发电厂U、P～I△U、△PU′P′1．电压损失△U：输电线路始端电压U跟末端电压U′的差值，称为输电线路上的电压损失，△U＝____________，如图所示。2．造成电压损失的因素： （1）输电线电阻造成电压损失△U＝___________。（2）输电线的感抗和容抗造成电压损失3．减小输电线路上电压损失的方法：（1）________________________（2）________________________在输送电功率不变的前提下，__________________是有效的措施综上：高压输电既能减小______损失，又能减小________损失，但实际输电时，还需要考虑各种因素，依照不同的情况，选择合适的输电电压。四．交流高压输电发电厂高压输电用户升压变压器降压变压器1．基本环节EU4n4n3n2n1U3U2U1SR用户2．各物理量的关系尝试体验1．在电能输送的过程中，若输送电功率一定，则输电线上的功率损失（ ）A．随输电线电阻的增大而增大 B．与输送电压的平方成正比C．与输电线上电压损失的平方成正比 D．与输电电流的平方成正比领悟整合2．电站向某地输送5×103Kw的电功率，输电线上损失的电功率为1×102Kw，若输送功率不变，把输电电压提高为原来的10倍，同时将输电线的横截面积减为原来的一半，求这时输电线上损失的电功率和用户得到的电功率。开放探究3．发电机输出功率40Kw，输出电压400V，用变压比（原、副线圈匝数比）为1∶5的变压器升压后向远处供电，输电线的总电阻为5Ω，到达用户后再用变压器降为220V，求：（1）输电线上损失的电功率是多少？（2）降压变压器的变压比是多少？
