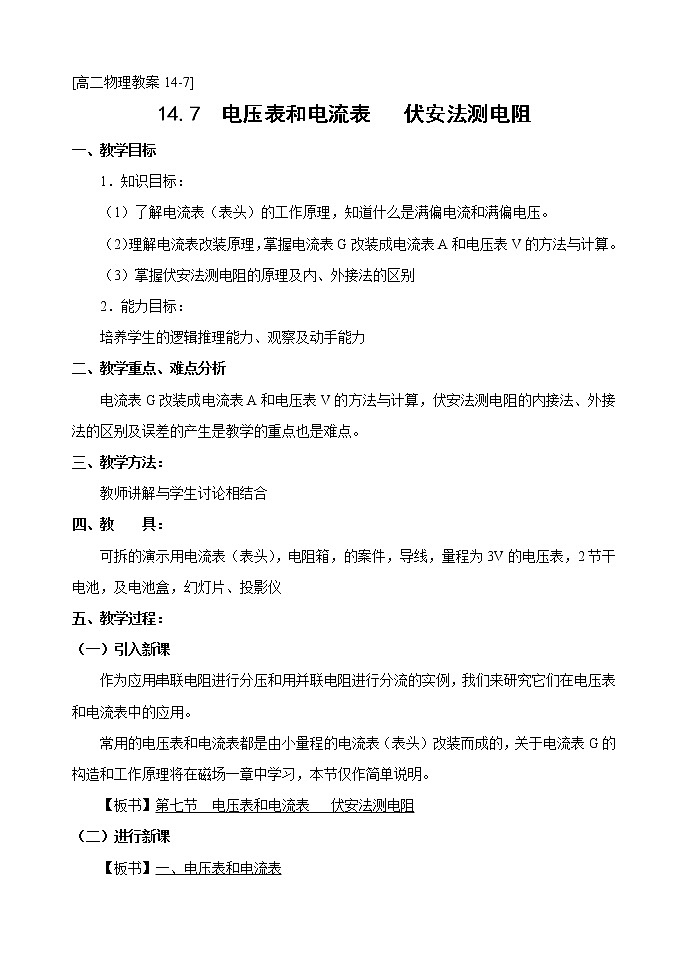

一、教学目标
1．知识目标：
（1）了解电流表（表头）的工作原理，知道什么是满偏电流和满偏电压。
（2）理解电流表改装原理，掌握电流表G改装成电流表A和电压表V的方法与计算。
（3）掌握伏安法测电阻的原理及内、外接法的区别
2．能力目标：
培养学生的逻辑推理能力、观察及动手能力
二、教学重点、难点分析
电流表G改装成电流表A和电压表V的方法与计算，伏安法测电阻的内接法、外接法的区别及误差的产生是教学的重点也是难点。
三、教学方法：
教师讲解与学生讨论相结合
四、教 具：
可拆的演示用电流表（表头），电阻箱，的案件，导线，量程为3V的电压表，2节干电池，及电池盒，幻灯片、投影仪
五、教学过程：
（一）引入新课
作为应用串联电阻进行分压和用并联电阻进行分流的实例，我们来研究它们在电压表和电流表中的应用。
常用的电压表和电流表都是由小量程的电流表（表头）改装而成的，关于电流表G的构造和工作原理将在磁场一章中学习，本节仅作简单说明。
【板书】第七节 电压表和电流表 伏安法测电阻
（二）进行新课
【板书】一、电压表和电流表

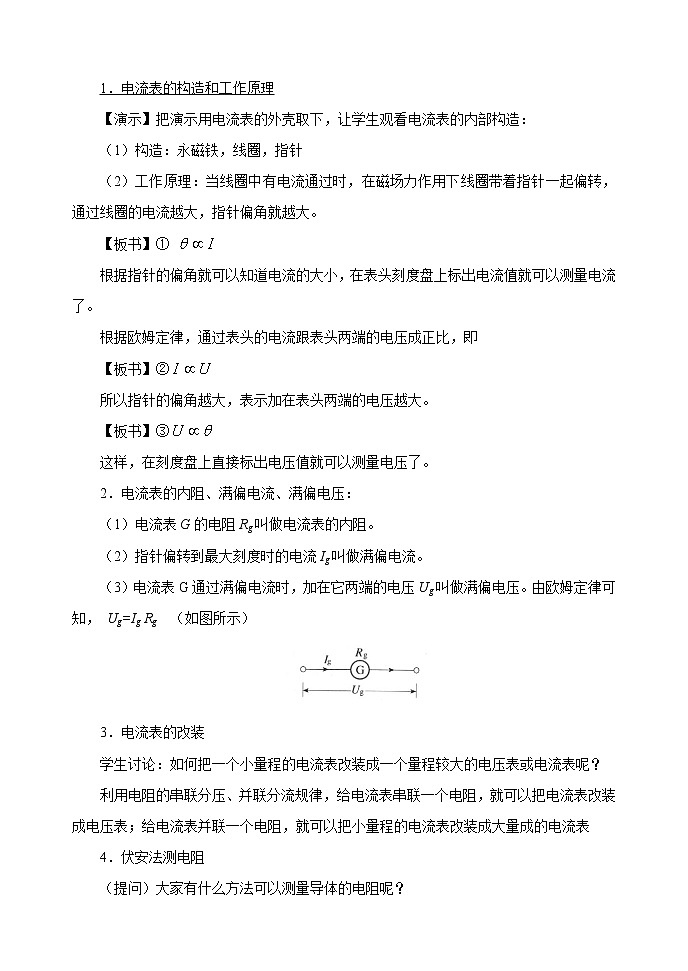

1．电流表的构造和工作原理
【演示】把演示用电流表的外壳取下，让学生观看电流表的内部构造：
（1）构造：永磁铁，线圈，指针
（2）工作原理：当线圈中有电流通过时，在磁场力作用下线圈带着指针一起偏转，通过线圈的电流越大，指针偏角就越大。
【板书】①
根据指针的偏角就可以知道电流的大小，在表头刻度盘上标出电流值就可以测量电流了。
根据欧姆定律，通过表头的电流跟表头两端的电压成正比，即
【板书】②
所以指针的偏角越大，表示加在表头两端的电压越大。
【板书】③
这样，在刻度盘上直接标出电压值就可以测量电压了。
2．电流表的内阻、满偏电流、满偏电压：
（1）电流表G的电阻Rg叫做电流表的内阻。
（2）指针偏转到最大刻度时的电流Ig叫做满偏电流。
（3）电流表G通过满偏电流时，加在它两端的电压Ug叫做满偏电压。由欧姆定律可知， Ug=Ig Rg （如图所示）
3．电流表的改装
学生讨论：如何把一个小量程的电流表改装成一个量程较大的电压表或电流表呢？
利用电阻的串联分压、并联分流规律，给电流表串联一个电阻，就可以把电流表改装成电压表；给电流表并联一个电阻，就可以把小量程的电流表改装成大量成的电流表

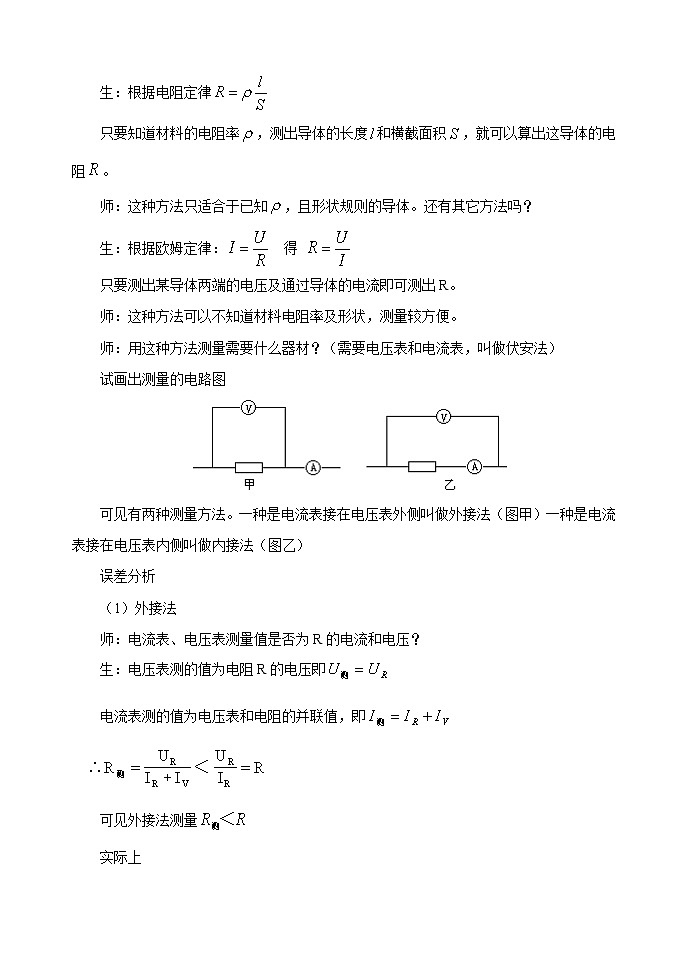

4．伏安法测电阻
（提问）大家有什么方法可以测量导体的电阻呢？
生：根据电阻定律
只要知道材料的电阻率，测出导体的长度和横截面积，就可以算出这导体的电阻。
师：这种方法只适合于已知，且形状规则的导体。还有其它方法吗？
生：根据欧姆定律： 得
只要测出某导体两端的电压及通过导体的电流即可测出R。
师：这种方法可以不知道材料电阻率及形状，测量较方便。
师：用这种方法测量需要什么器材？（需要电压表和电流表，叫做伏安法）
试画出测量的电路图
可见有两种测量方法。一种是电流表接在电压表外侧叫做外接法（图甲）一种是电流表接在电压表内侧叫做内接法（图乙）
误差分析
（1）外接法
师：电流表、电压表测量值是否为R的电流和电压？
生：电压表测的值为电阻R的电压即
电流表测的值为电压表和电阻的并联值，即
可见外接法测量
实际上
当R＜RV时IV＜IR，则≈R
（2）内接法
电流表测的是R的电流，即I =IR
电压表测的是R与电流表的串联U=UA+UR
可见内接法时R＞R
当R＞RA时R≈R
外接法R＜R，适用于RV＞＞R
内接法R＞R，适用于R＞＞RA
（三）例题精讲
【例1】见教材163页例题1（投影）
【例2】见教材163页例题2（投影）
（四）巩固练习
练习1
①如图测电阻R，当电压表的表头P从A点，接到B点时电压表读数变化明显，应用____接法
②电流表读数变化明显，应用_____接法
练习2 要用伏安法测定一电阻，阻值约为10Ω，额定功率P=2W，可选用的仪器。
要求选取规格合格的器件组成正确的电路。
分析 ①待测电阻 R≈10Ω P=2W
为0.40~0.50V
为4~5V
②电源不能过低或过高
选6V，用滑动变阻器调节使待测电阻上电压为4～5V
I为0.40～0.50A
③电流表为0～0.60A
电压表为0～10V
④接法
选择外接法
（五）总结、扩展
这节课我们学习了有关电流表和电压表的知识，还学习了测量电阻的一种方法——伏安法测电阻。由于电表的电阻对测量的影响，造成测量时存在系统误差。外接法R＜R，适用于RV＞＞R；内接法R＞R，适用于R＞＞RA
（六）布置作业
1．思考164页“思考与讨论”中提出的问题。
2．完成164页练习五上的题目。
电源
干电池1节 ε1=1.5V
蓄电池1组 ε2=6V
直流稳压电源1个 输出电压10V
电压表
V1（0～10V， 内阻 10kΩ）
V2（0～30V， 内阻30kΩ）
电流表
A1（0～0.6A， 内阻0.5Ω）
A2（0～3.0A，内阻0.1Ω）
滑动变阻器一个
0～10Ω
开关、导线若干
一、教学目标
1．知识目标：
（1）了解电流表（表头）的工作原理，知道什么是满偏电流和满偏电压。
（2）理解电流表改装原理，掌握电流表G改装成电流表A和电压表V的方法与计算。
（3）掌握伏安法测电阻的原理及内、外接法的区别
2．能力目标：
培养学生的逻辑推理能力、观察及动手能力
二、教学重点、难点分析
电流表G改装成电流表A和电压表V的方法与计算，伏安法测电阻的内接法、外接法的区别及误差的产生是教学的重点也是难点。
三、教学方法：
教师讲解与学生讨论相结合
四、教 具：
可拆的演示用电流表（表头），电阻箱，的案件，导线，量程为3V的电压表，2节干电池，及电池盒，幻灯片、投影仪
五、教学过程：
（一）引入新课
作为应用串联电阻进行分压和用并联电阻进行分流的实例，我们来研究它们在电压表和电流表中的应用。
常用的电压表和电流表都是由小量程的电流表（表头）改装而成的，关于电流表G的构造和工作原理将在磁场一章中学习，本节仅作简单说明。
【板书】第七节 电压表和电流表 伏安法测电阻
（二）进行新课
【板书】一、电压表和电流表
1．电流表的构造和工作原理
【演示】把演示用电流表的外壳取下，让学生观看电流表的内部构造：
（1）构造：永磁铁，线圈，指针
（2）工作原理：当线圈中有电流通过时，在磁场力作用下线圈带着指针一起偏转，通过线圈的电流越大，指针偏角就越大。
【板书】①
根据指针的偏角就可以知道电流的大小，在表头刻度盘上标出电流值就可以测量电流了。
根据欧姆定律，通过表头的电流跟表头两端的电压成正比，即
【板书】②
所以指针的偏角越大，表示加在表头两端的电压越大。
【板书】③
这样，在刻度盘上直接标出电压值就可以测量电压了。
2．电流表的内阻、满偏电流、满偏电压：
（1）电流表G的电阻Rg叫做电流表的内阻。
（2）指针偏转到最大刻度时的电流Ig叫做满偏电流。
（3）电流表G通过满偏电流时，加在它两端的电压Ug叫做满偏电压。由欧姆定律可知， Ug=Ig Rg （如图所示）
3．电流表的改装
学生讨论：如何把一个小量程的电流表改装成一个量程较大的电压表或电流表呢？
利用电阻的串联分压、并联分流规律，给电流表串联一个电阻，就可以把电流表改装成电压表；给电流表并联一个电阻，就可以把小量程的电流表改装成大量成的电流表
4．伏安法测电阻
（提问）大家有什么方法可以测量导体的电阻呢？
生：根据电阻定律
只要知道材料的电阻率，测出导体的长度和横截面积，就可以算出这导体的电阻。
师：这种方法只适合于已知，且形状规则的导体。还有其它方法吗？
生：根据欧姆定律： 得
只要测出某导体两端的电压及通过导体的电流即可测出R。
师：这种方法可以不知道材料电阻率及形状，测量较方便。
师：用这种方法测量需要什么器材？（需要电压表和电流表，叫做伏安法）
试画出测量的电路图
可见有两种测量方法。一种是电流表接在电压表外侧叫做外接法（图甲）一种是电流表接在电压表内侧叫做内接法（图乙）
误差分析
（1）外接法
师：电流表、电压表测量值是否为R的电流和电压？
生：电压表测的值为电阻R的电压即
电流表测的值为电压表和电阻的并联值，即
可见外接法测量
实际上
当R＜RV时IV＜IR，则≈R
（2）内接法
电流表测的是R的电流，即I =IR
电压表测的是R与电流表的串联U=UA+UR
可见内接法时R＞R
当R＞RA时R≈R
外接法R＜R，适用于RV＞＞R
内接法R＞R，适用于R＞＞RA
（三）例题精讲
【例1】见教材163页例题1（投影）
【例2】见教材163页例题2（投影）
（四）巩固练习
练习1
①如图测电阻R，当电压表的表头P从A点，接到B点时电压表读数变化明显，应用____接法
②电流表读数变化明显，应用_____接法
练习2 要用伏安法测定一电阻，阻值约为10Ω，额定功率P=2W，可选用的仪器。
要求选取规格合格的器件组成正确的电路。
分析 ①待测电阻 R≈10Ω P=2W
为0.40~0.50V
为4~5V
②电源不能过低或过高
选6V，用滑动变阻器调节使待测电阻上电压为4～5V
I为0.40～0.50A
③电流表为0～0.60A
电压表为0～10V
④接法
选择外接法
（五）总结、扩展
这节课我们学习了有关电流表和电压表的知识，还学习了测量电阻的一种方法——伏安法测电阻。由于电表的电阻对测量的影响，造成测量时存在系统误差。外接法R＜R，适用于RV＞＞R；内接法R＞R，适用于R＞＞RA
（六）布置作业
1．思考164页“思考与讨论”中提出的问题。
2．完成164页练习五上的题目。
电源
干电池1节 ε1=1.5V
蓄电池1组 ε2=6V
直流稳压电源1个 输出电压10V
电压表
V1（0～10V， 内阻 10kΩ）
V2（0～30V， 内阻30kΩ）
电流表
A1（0～0.6A， 内阻0.5Ω）
A2（0～3.0A，内阻0.1Ω）
滑动变阻器一个
0～10Ω
开关、导线若干
