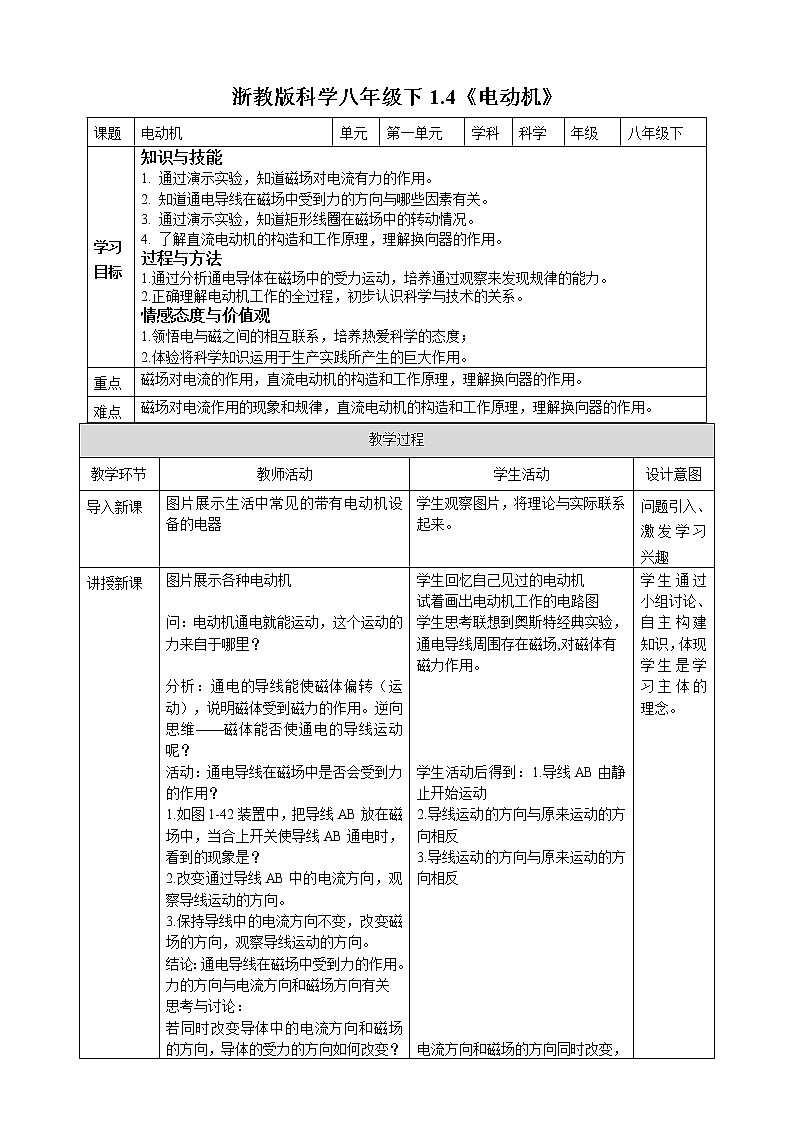

这是一份2020-2021学年第4节 电动机优质课件ppt，文件包含14《电动机》ppt、14《电动机》教案docx、14《电动机》练习doc、直流电动机mp4、磁场对电流的作用动画swf、线圈在磁场的转动mp4等6份课件配套教学资源，其中PPT共24页， 欢迎下载使用。

生活中常见的带有电动机设备的电器
奥斯特实验说明:通电导线周围存在磁场,对磁体有磁力作用。
通电的导线能使磁体偏转（运动），说明磁体受到磁力的作用
逆向思维——磁体能否使通电的导线运动呢？
通电导线在磁场中是否会受到力的作用？
1.如图1-42装置中，把导线AB放在磁场中，当合上开关使导线AB通电时，看到的现象是？
2.改变通过导线AB中的电流方向，观察导线运动的方向。
3.保持导线中的电流方向不变，改变磁场的方向，观察导线运动的方向。
导线AB由静止开始运动
导线运动的方向与原来运动的方向相反
若同时改变导体中的电流方向和磁场的方向，导体的受力的方向如何改变？
电流方向和磁场的方向同时改变，通电导线的受力方向不变。
通电线圈在磁场中是否会受到力的作用？
1.如图将矩形线圈放入磁场中处于甲所示的位置，给矩形线圈通电，观察矩形线圈能否转动？
如图将矩形线圈放入磁场中处于乙所示的位置，给矩形线圈通电，观察矩形线圈能否转动？
矩形线圈顺时针方向转动，然后再线圈所在的平面与磁场方向垂直的位置摆动几下后就停止不动。
为什么会出现这样的现象？
受到方向相反且不在同一直线上的力，发生转动
此时受到平衡力，线圈由于惯性继续沿顺时针方向转动
力F阻碍线圈顺时针转动
受到平衡力，最终静止在平衡位置
电动机的原理：通电线圈在磁场中受到力的作用而转动。
思考：实际的电动机要连续转动。怎样解决这个问题呢？
当线圈刚转过平衡位置时，能自动改变线圈中的电流方向（以此来改变两边的受力方向）
直流电动机的结构：磁体、线圈、换向器、电刷
工作原理：利用两个铜制半环制成的换向器，当线圈刚转过平衡位置时，能自动改变线圈中的电流方向（以些来改变两边的受力方向）
交流电动机的工作效率较高，又没有烟尘、气味，不污染环境，噪声也较小。由于它的一系列优点，所以在工农业生产、交通运输、国防、商业及家用电器、医疗电器设备等各方面广泛应用。
一、阅读课本P18的实验动手完成直流电动机模型的装配。
组装过程中应注意：1、尽可能减小轴与轴之间的摩擦。2、电刷与换向器的接触松紧要适当。3、组装完毕后，用手轻轻转动转轴，试一试转子转动是否灵活。
二、把组装好的直流电动机、电源、滑动变阻器、开关、电流表连接成如图所示的电路。闭合开关前，先观察电流是从哪一个电流刷流入电动机线圈的。闭合开关，观察电动机的线圈是否正常转动，并记下线圈的转动方向，把结果记录在表中。
三、把电源的两极对调，改变线圈中的电流方向，按上一步骤重复一次，观察电动机转动方向是否改变，表结果记录在上表格中。
四、再把两个磁极的位置对调一下，重复实验一次，观察电动机转动方向是否改变，把结果记录在上表格中。
五、同时对调电源的两极和两个磁极的位置，重复实验一次，观察电动机线圈的转向是否改变，把观察结果记录在表格中。
六、利用滑动变阻器改变通过线圈的电流大小，观察转子转动的快慢，把观察结果记录在表格中。

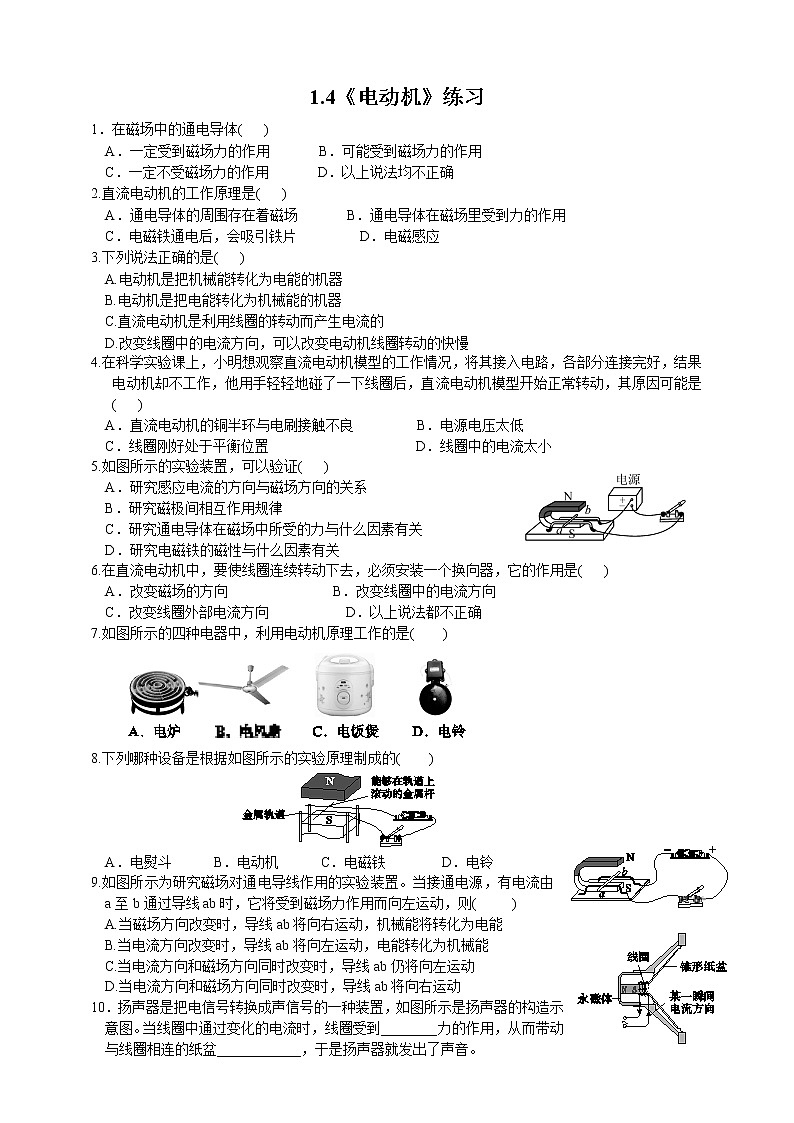

1．在磁场中的通电导体( ) A．一定受到磁场力的作用 B．可能受到磁场力的作用 C．一定不受磁场力的作用 D．以上说法均不正确
2. 要改变直流电动机转向，可以采用( ) A.改变电流方向，其他不变 B.改变磁场方向，其他不变 C.增大电流强度 D.同时改变电流方向和磁场方向
3.下列说法正确的是( ) A.电动机是把机械能转化为电能的机器 B.电动机是把电能转化为机械能的机器 C.直流电动机是利用线圈的转动而产生电流的 D.改变线圈中的电流方向，可以改变电动机线圈转动的快慢
14．如图是探究“通电导体在磁场中是否受到力的作用”的实验装置。 (1)给直导线(铝棒)通电时，同学们根据观察到_____________________的现象，说明磁场对通电导体有力的作用。 (2)为探究“通电导体在磁场中受力方向是否与电流方向有关”，正确的操作是_________________________________________________，观察直导线的运动情况。
在磁场方向不变的情况下，改变导体中电流的方向
用知识框架的形式将本节课的知识呈现出来。
交流电动机(电风扇、洗衣机等家用电器)
电动机的优点：结构简单、控制方便、体积小、效率高
电动机的原理通电线圈在磁场中将会受到力的转动。
直流电动机(电动玩具、录音机等小型电器)

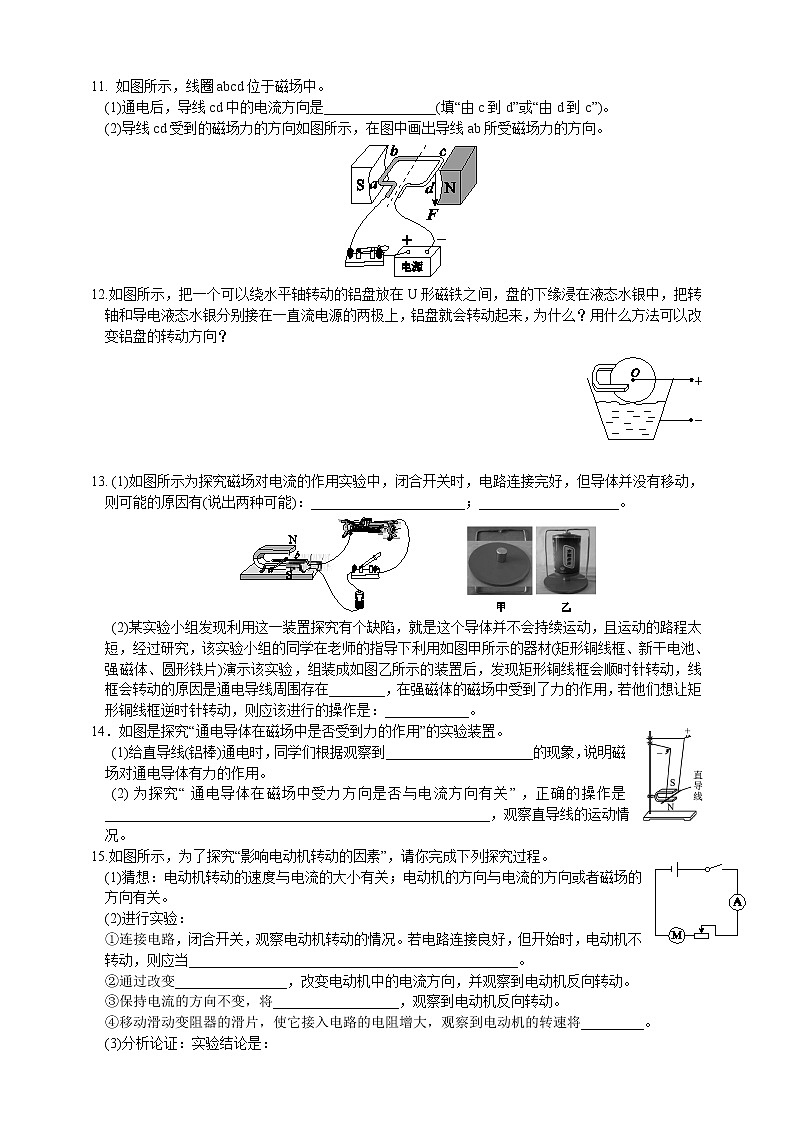

完成练习题1.4 《电动机》
