    高中通用技术苏教版必修一第七章 模型或原型的制作制作模型背景图ppt课件

    展开
    这是一份高中通用技术苏教版必修一第七章 模型或原型的制作制作模型背景图ppt课件,共26页。PPT课件主要包含了学习目标,模型的概念,材料选择注意的事项,强调安全操作规程,二看图备料,二下料,三构件制作,⒋装饰,四装饰,模型制作的拓展等内容,欢迎下载使用。

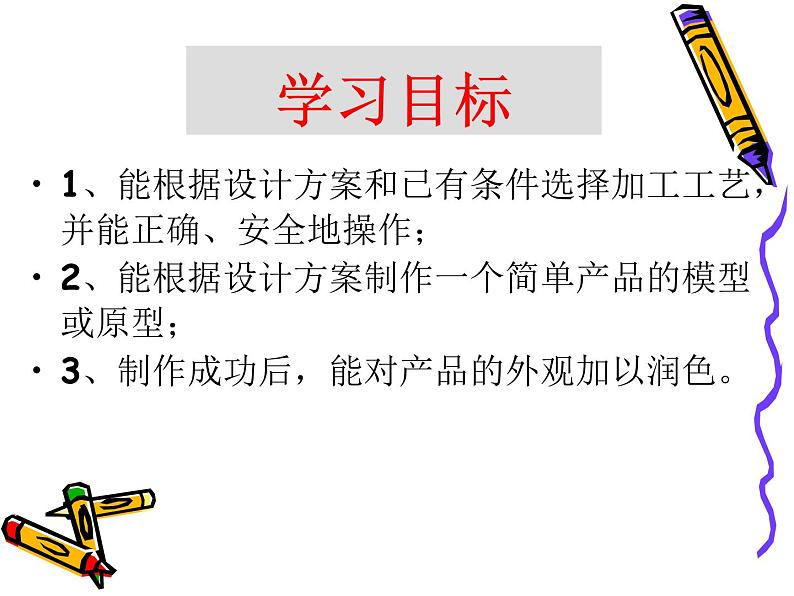

    1、能根据设计方案和已有条件选择加工工艺,并能正确、安全地操作;2、能根据设计方案制作一个简单产品的模型或原型;3、制作成功后,能对产品的外观加以润色。

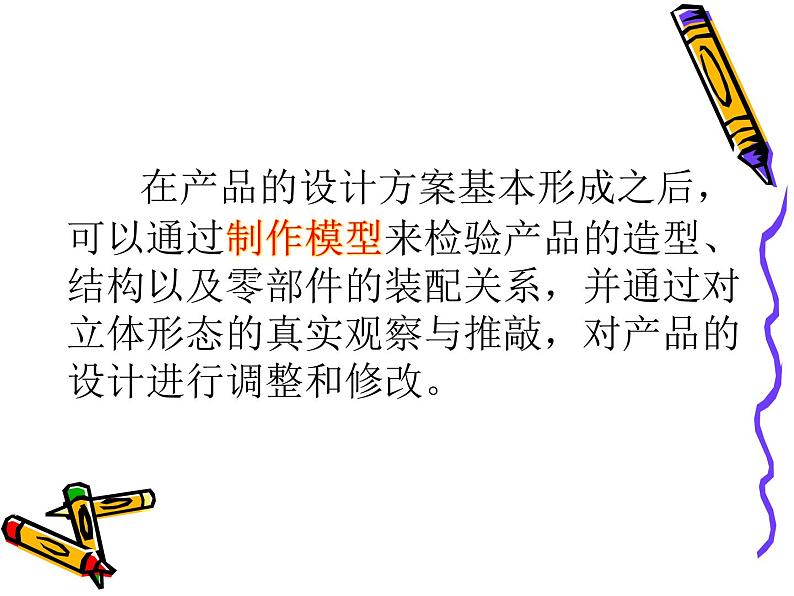

    在产品的设计方案基本形成之后,可以通过制作模型来检验产品的造型、结构以及零部件的装配关系,并通过对立体形态的真实观察与推敲,对产品的设计进行调整和修改。
    想不想自己亲自动手制作模型?

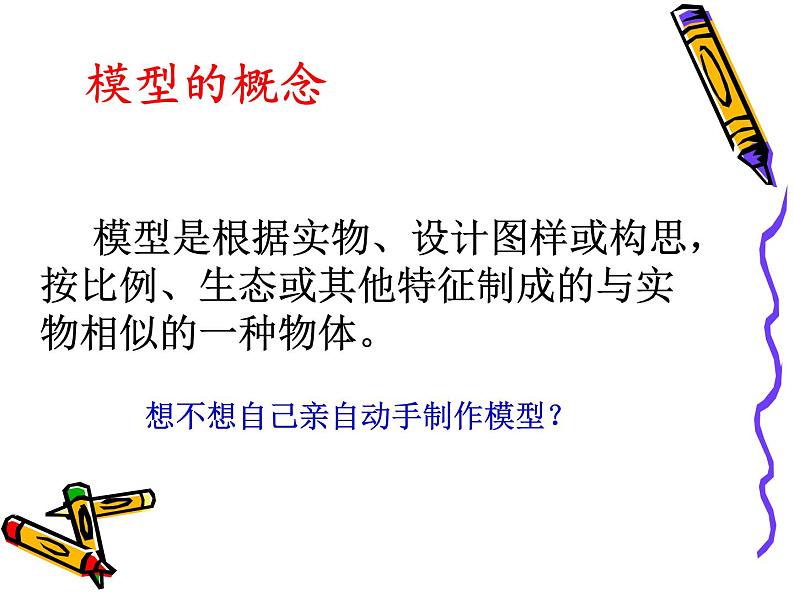

    模型是根据实物、设计图样或构思,按比例、生态或其他特征制成的与实物相似的一种物体。

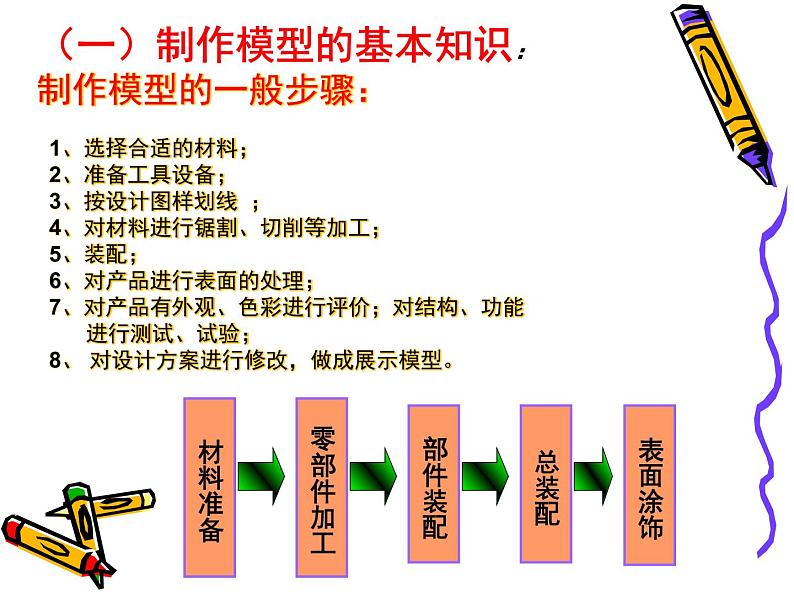

    (一)制作模型的基本知识:制作模型的一般步骤: 1、选择合适的材料; 2、准备工具设备; 3、按设计图样划线 ; 4、对材料进行锯割、切削等加工; 5、装配; 6、对产品进行表面的处理; 7、对产品有外观、色彩进行评价;对结构、功能 进行测试、试验; 8、 对设计方案进行修改,做成展示模型。

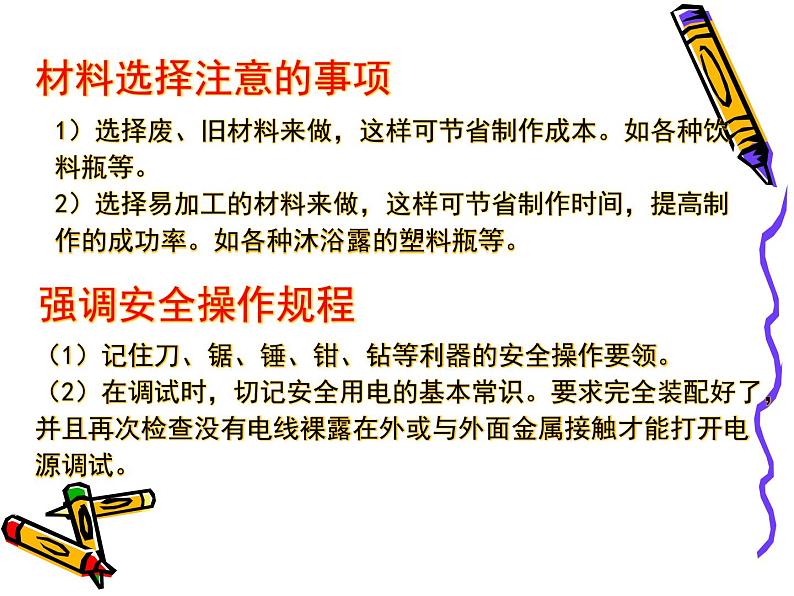

    1)选择废、旧材料来做,这样可节省制作成本。如各种饮料瓶等。2)选择易加工的材料来做,这样可节省制作时间,提高制作的成功率。如各种沐浴露的塑料瓶等。
    (1)记住刀、锯、锤、钳、钻等利器的安全操作要领。(2)在调试时,切记安全用电的基本常识。要求完全装配好了,并且再次检查没有电线裸露在外或与外面金属接触才能打开电源调试。

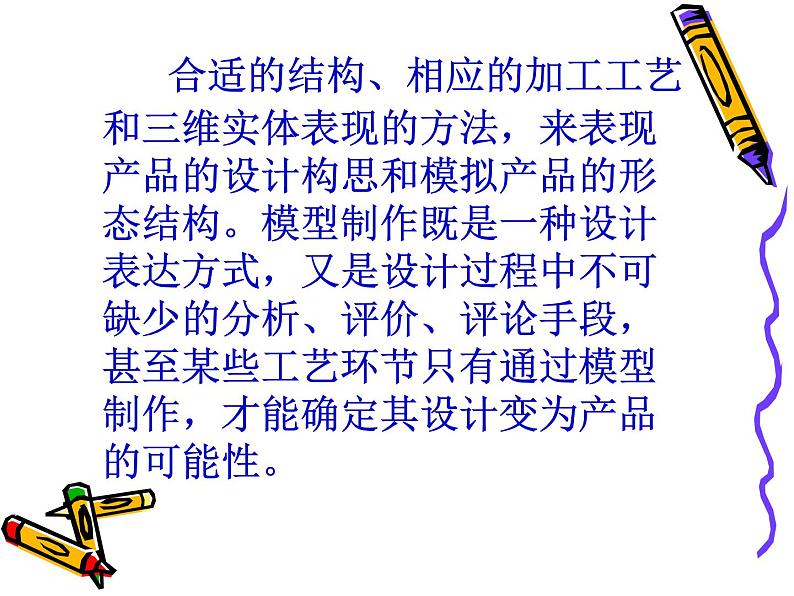

    合适的结构、相应的加工工艺和三维实体表现的方法,来表现产品的设计构思和模拟产品的形态结构。模型制作既是一种设计表达方式,又是设计过程中不可缺少的分析、评价、评论手段,甚至某些工艺环节只有通过模型制作,才能确定其设计变为产品的可能性。

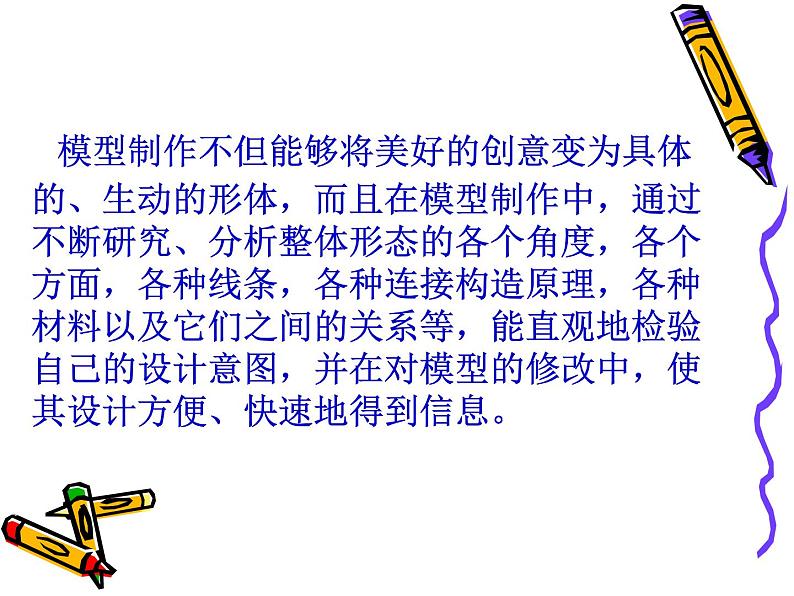

    模型制作不但能够将美好的创意变为具体的、生动的形体,而且在模型制作中,通过不断研究、分析整体形态的各个角度,各个方面,各种线条,各种连接构造原理,各种材料以及它们之间的关系等,能直观地检验自己的设计意图,并在对模型的修改中,使其设计方便、快速地得到信息。
    在制作模型之前,首先欣赏一组同学的灯笼的制作过程,或许对你们的制作有所帮助和启迪。
    根据图样作形体分析,灯笼由两块底板和六根木条组成。板材选用中密度纤维板(也可选用松木、梓木等软质或软硬适中的木料),联接方式采用钉联接,各构件的形状、尺寸如下:
    ⒈ 画线按照毛料尺寸,在板材上画线。画线时要利用角尺以一条平直的边为基准,将垂直线、平行线画准确。
    ⒉ 锯割根据画线,将各构件依次锯下来。(可用中、小齿的木工据,也可用粗齿钢锯代替。)
    锯割时应注意的要领是:⑴ 注意姿势正确(模仿老师的正确姿势,包括握锯、身姿、脚姿)。⑵ 工件必须把持牢靠,可利用左手和左脚压踩,如用夹压工具更好。⑶ 起锯时,左手大拇指靠着锯片以定位,右手持锯轻轻拉推几下(先拉后推),开出锯路,再进行正常推锯。⑷ 锯割时用力要均匀,动作要流畅,眼睛要注意看划线,时刻保持锯片沿着画线走。将要锯完时,左手要抓住锯下的部分,右手力度减小,轻轻将料锯下。
    在构件制作前,先要想好构件的联接方式,以便确定构件的具体形状尺寸。
    面板和支架的四个角联接处,采用钉子和胶的方法联接。先把一块围板联接成框,然后将底板钉在框上,再将卡纸胶合在支架上。
    先用钻在木板中心打一个孔,另一个同学把电线穿过木板,和灯座连接起来,然后用螺丝刀把钉子上在木板上。
    用钉子先把一面的支架上上,然后在上另一面。
    用卡纸装饰灯笼
    制作模型的一般步骤仅供参考。因各人的设计不同,制作步骤会有所不同。学生在制作的过程中会有自己的制作步骤,不一定要形成书面的制作步骤。
    同学们根据自己的设计要求,可以根据本章介绍的有关知识,选择其他的材料、工具和工艺来制作你们的作品。如果牵涉到其他材料工艺问题可通过自学或求助他人解决。
