2021学年第七章 电路综合与测试课堂检测

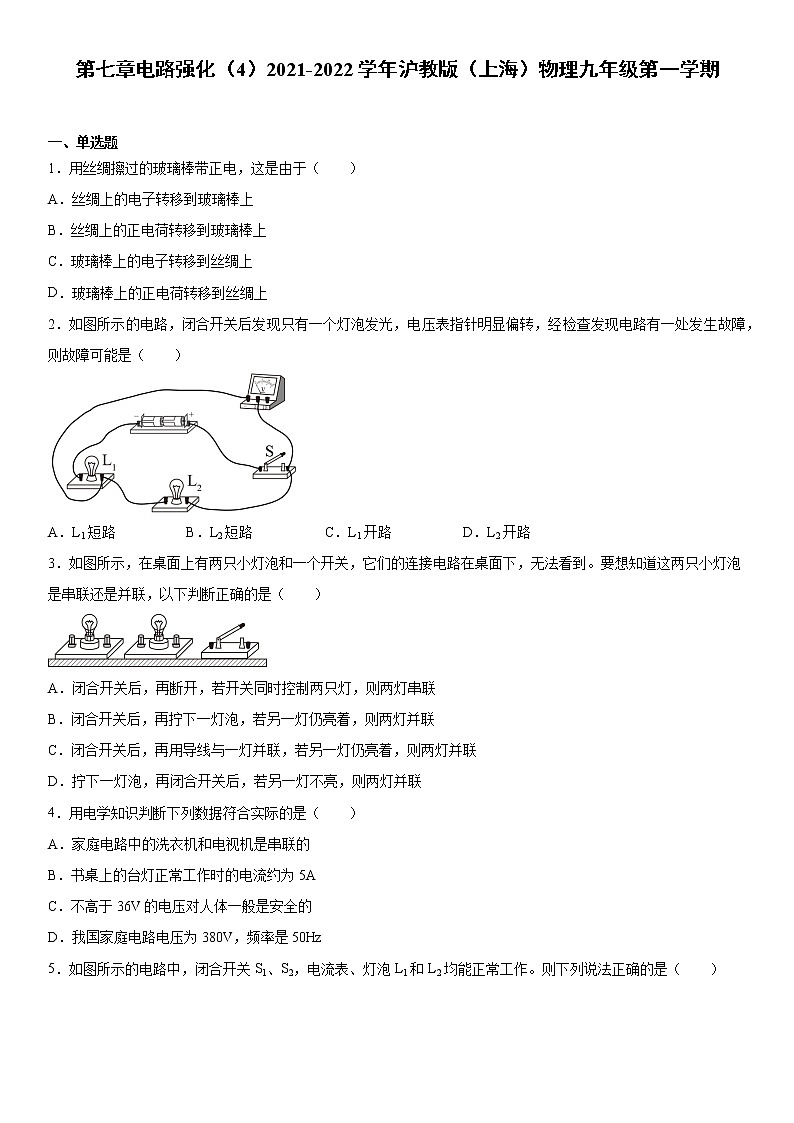

第七章电路强化（4）2021-2022学年沪教版（上海）物理九年级第一学期

一、单选题

1．用丝绸擦过的玻璃棒带正电，这是由于（　　）

A．丝绸上的电子转移到玻璃棒上

B．丝绸上的正电荷转移到玻璃棒上

C．玻璃棒上的电子转移到丝绸上

D．玻璃棒上的正电荷转移到丝绸上

2．如图所示的电路，闭合开关后发现只有一个灯泡发光，电压表指针明显偏转，经检查发现电路有一处发生故障，则故障可能是（　　）

A．L1短路 B．L2短路 C．L1开路 D．L2开路

3．如图所示，在桌面上有两只小灯泡和一个开关，它们的连接电路在桌面下，无法看到。要想知道这两只小灯泡是串联还是并联，以下判断正确的是（　　）

A．闭合开关后，再断开，若开关同时控制两只灯，则两灯串联

B．闭合开关后，再拧下一灯泡，若另一灯仍亮着，则两灯并联

C．闭合开关后，再用导线与一灯并联，若另一灯仍亮着，则两灯并联

D．拧下一灯泡，再闭合开关后，若另一灯不亮，则两灯并联

4．用电学知识判断下列数据符合实际的是（　　）

A．家庭电路中的洗衣机和电视机是串联的

B．书桌上的台灯正常工作时的电流约为5A

C．不高于36V的电压对人体一般是安全的

D．我国家庭电路电压为380V，频率是50Hz

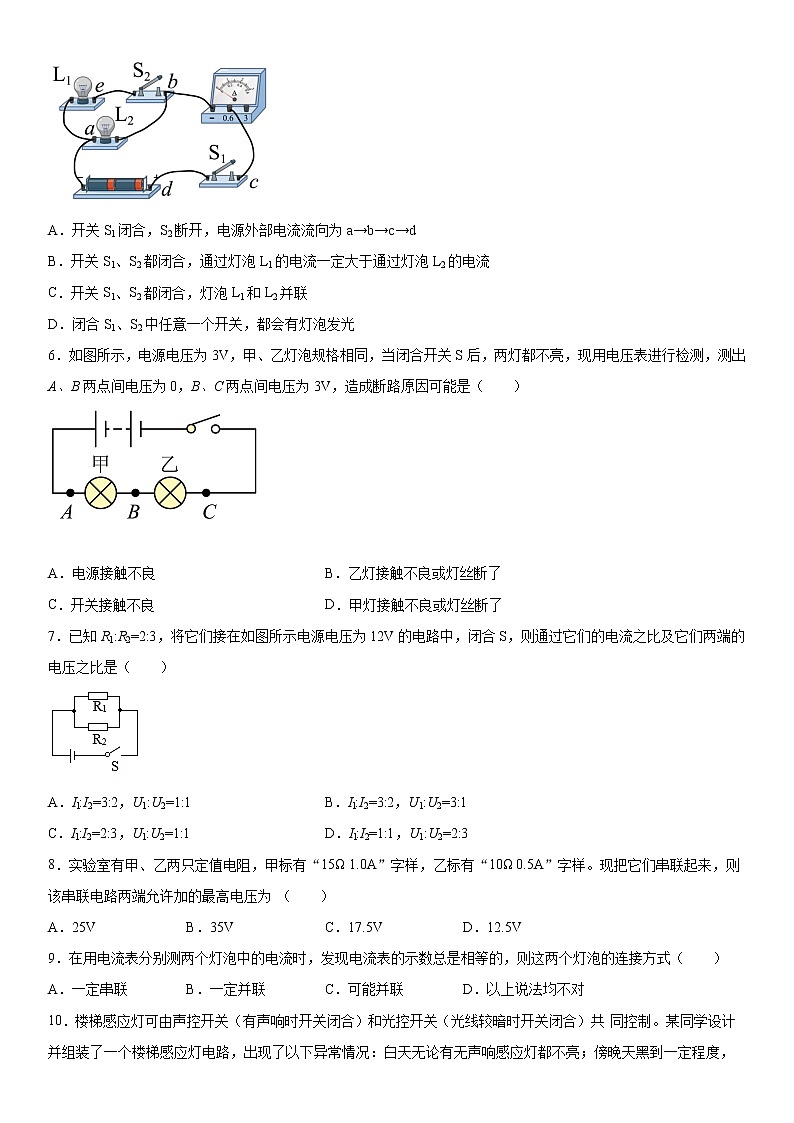

5．如图所示的电路中，闭合开关S1、S2，电流表、灯泡L1和L2均能正常工作。则下列说法正确的是（　　）

A．开关S1闭合，S2断开，电源外部电流流向为a→b→c→d

B．开关S1、S2都闭合，通过灯泡L1的电流一定大于通过灯泡L2的电流

C．开关S1、S2都闭合，灯泡L1和L2并联

D．闭合S1、S2中任意一个开关，都会有灯泡发光

6．如图所示，电源电压为3V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，测出A、B两点间电压为0，B、C两点间电压为3V，造成断路原因可能是（　　）

A．电源接触不良 B．乙灯接触不良或灯丝断了

C．开关接触不良 D．甲灯接触不良或灯丝断了

7．已知R1:R2=2:3，将它们接在如图所示电源电压为12V的电路中，闭合S，则通过它们的电流之比及它们两端的电压之比是（　　）

A．Il:I2=3:2，U1:U2=1:1 B．Il:I2=3:2，U1:U2=3:1

C．Il:I2=2:3，U1:U2=1:1 D．Il:I2=1:1，U1:U2=2:3

8．实验室有甲、乙两只定值电阻，甲标有“15Ω 1.0A”字样，乙标有“10Ω 0.5A”字样。现把它们串联起来，则该串联电路两端允许加的最高电压为 （　　）

A．25V B．35V C．17.5V D．12.5V

9．在用电流表分别测两个灯泡中的电流时，发现电流表的示数总是相等的，则这两个灯泡的连接方式（　　）

A．一定串联 B．一定并联 C．可能并联 D．以上说法均不对

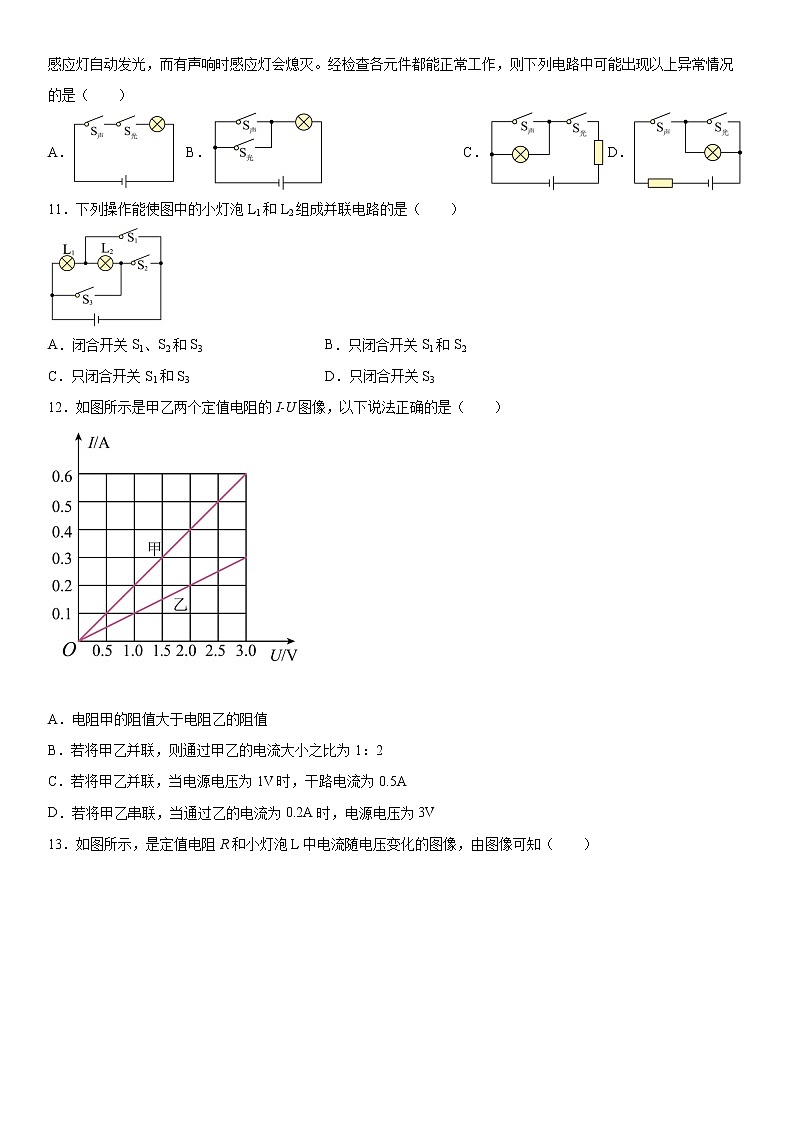

10．楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共 同控制。某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天无论有无声响感应灯都不亮；傍晚天黑到一定程度，感应灯自动发光，而有声响时感应灯会熄灭。经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（　　）

A． B． C． D．

11．下列操作能使图中的小灯泡L1和L2组成并联电路的是（　　）

A．闭合开关S1、S2和S3 B．只闭合开关S1和S2

C．只闭合开关S1和S3 D．只闭合开关S3

12．如图所示是甲乙两个定值电阻的I-U图像，以下说法正确的是（　　）

A．电阻甲的阻值大于电阻乙的阻值

B．若将甲乙并联，则通过甲乙的电流大小之比为1：2

C．若将甲乙并联，当电源电压为1V时，干路电流为0.5A

D．若将甲乙串联，当通过乙的电流为0.2A时，电源电压为3V

13．如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知（　　）

A．乙是小灯泡的I-U图像

B．定值电阻的阻值为5Ω

C．定值电阻R和小灯泡L并联接在2V的电源上，干路中的电流是0.6A

D．定值电阻R和小灯泡L串联接在5V的电源上，小灯泡两端电压为1V

二、填空题

14．小明连接如图甲所示的电路进行实验，当开关S闭合后，电压表V1和V2的指针位置完全一样，如图乙所示，

（1）若电路连接没有故障，R1连入电路的阻值与R2的阻值之比为 ___________；

（2）若电路有一处故障则可能是 ___________或 ___________。

15．将两个不同的小灯泡串联在电路中发现一个较亮，另一个较暗，通过较亮灯泡的电流为200mA，合______A，通过较亮灯泡的电流______（选填“大于”、“等于”或“小于”）通过较暗灯泡的电流。

16．如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是_______（选填“导体”或“绝缘体”）｡将夹子在铅笔芯上向左移动时，观察到小灯泡变________（选填“亮”或“暗”），根据实验现象原理，人们发明了________（器材）

17．如图所示，甲图读数是______V，乙图读数是______A。

18．如图所示是A、B两定值电阻的U﹣I图象。由图中信息可知：A导体的电阻为_____Ω；如果将A、B串联接在6V电源的两端，则A、B两电阻分得的电压大小之比为_____。

19．某课外小组的同学用如图所示的电路做物理实验。接通电路后，在用酒精灯给金属丝加热的过程中发现小灯泡亮度变暗，电流表示数变小，同学们判断此时灯丝的电阻______（填“增大”、“减小”或“不变”），请你根据这个现象提出一个可探究的科学问题：______。

20．A、B两根完全一样的导线，把导线A剪去一段，剩下的导线A1再跟导线B相比，______电阻大；如果再把导线A1用力拉长与原来导线A一样的长度，得到的导线A2再跟导线B相比，______电阻大。

21．用细线悬挂着A，B，C三个轻质小球，它们之间的相互作用如图甲所示，若A带正电，则：B带_______电，C带_______电。

22．如图甲所示电路中，电压表示数为3V，电流表示数为0.5A，则电阻R1的阻值大小为______Ω。再将两个电阻以如图乙所示的方式接入电路中（电源电压不变），电流表A与A1的示数之比为4∶3，则电源电压大小为______V。

三、计算题

23．如图所示的电路中，电源电压不变，电阻R1的阻值为20Ω。当断开开关S1和S2，闭合开关S3时，电流表的示数为0.6A；当断开开关S2，闭合开关S1、S3时，电流表的示数为0.9A．求：

（1）电源电压U的大小；

（2）电阻R2的阻值；

（3）断开开关S1和S3，闭合开关S2时，加在电阻R1两端的电压。

24．如图所示的电路。问：

（1）这是一个什么连接方式的电路？

（2）电压表V1、V2分别测的是谁的电压？

（3）如果V1的示数是8V，V2的示数是9V，若电源电压为12V，则灯L2两端的电压？

25．如图所示电路，R1=30，R2=10，闭合开关后，电流表A1的示数为0.2A。求：

（1）电源的电压；

（2）流过R2的电流；

（3）流过电流表A的总电流。

26．如图所示电路，电源电压为6V且保持不变滑动变阻器R1上标有“50Ω 2A”字样。

（1）将滑片P移到最右端，闭合S1，断开S2，求电流表的示数I1；

（2）保持滑片P在最右端，闭合S2，电流表示数I=5I1，求R2的阻值；

（3）将滑片P移至某一位置，闭合S1、S2，电流表的示数为0.68A，求此时滑动变阻器接入电路的阻值。

27．如图是一个实验用玻璃箱中的电路图．进行实验时，有时需要和同时发光，不发光；有时需要和同时发光，不发光。求：

（1）只闭合，表示数为，则表示数为多少？

（2）闭合、、，表示数为，表示数，则表示数为多少？

参考答案

1．C

2．A

3．B

4．C

5．C

6．B

7．A

8．D

9．C

10．C

11．C

12．D

13．D

14．4︰1    R1短路    R2断路

15．0.2    等于

16．导体    亮    滑动变阻器

17．2.4    0.24

18．20    2:1

19．增大    金属导体的电阻随温度如何变化

20．B    A2

21．负    负

22．6    4

23．（1）12V；（2）40Ω；（3）4V

24．（1）串联；（2）电压表V1测L2、L3，V2测L1、L2；（3）5V

25．（1）6V；（2）0.6A；（3）0.8A

26．（1）；（2）；（3）

27．（1）0.36A；（2）0.9A
