初中物理沪教版九年级上册第七章 电路综合与测试同步练习题

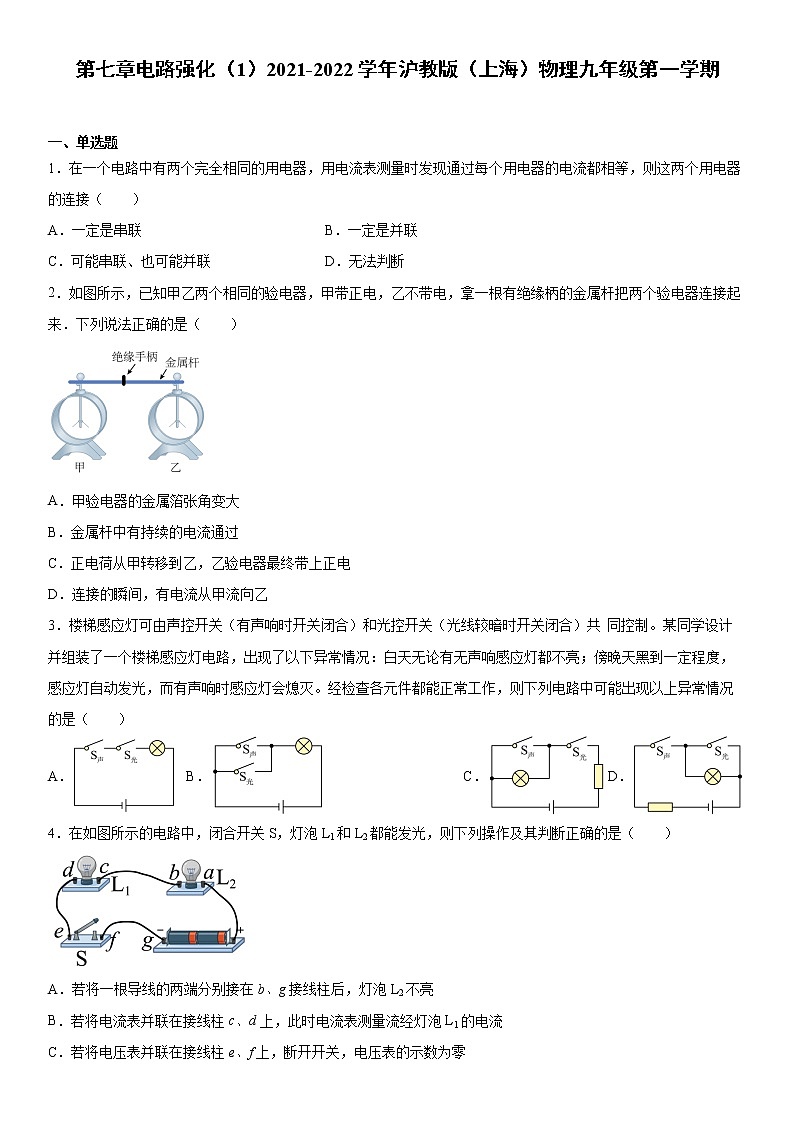

第七章电路强化（1）2021-2022学年沪教版（上海）物理九年级第一学期

一、单选题

1．在一个电路中有两个完全相同的用电器，用电流表测量时发现通过每个用电器的电流都相等，则这两个用电器的连接（　　）

A．一定是串联 B．一定是并联

C．可能串联、也可能并联 D．无法判断

2．如图所示，已知甲乙两个相同的验电器，甲带正电，乙不带电，拿一根有绝缘柄的金属杆把两个验电器连接起来．下列说法正确的是（　　）

A．甲验电器的金属箔张角变大

B．金属杆中有持续的电流通过

C．正电荷从甲转移到乙，乙验电器最终带上正电

D．连接的瞬间，有电流从甲流向乙

3．楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共 同控制。某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天无论有无声响感应灯都不亮；傍晚天黑到一定程度，感应灯自动发光，而有声响时感应灯会熄灭。经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（　　）

A． B． C． D．

4．在如图所示的电路中，闭合开关S，灯泡L1和L2都能发光，则下列操作及其判断正确的是（　　）

A．若将一根导线的两端分别接在b、g接线柱后，灯泡L2不亮

B．若将电流表并联在接线柱c、d上，此时电流表测量流经灯泡L1的电流

C．若将电压表并联在接线柱e、f上，断开开关，电压表的示数为零

D．若将电压表并联在接线柱g、h上，此时电压表测量L1和L2两端的总电压

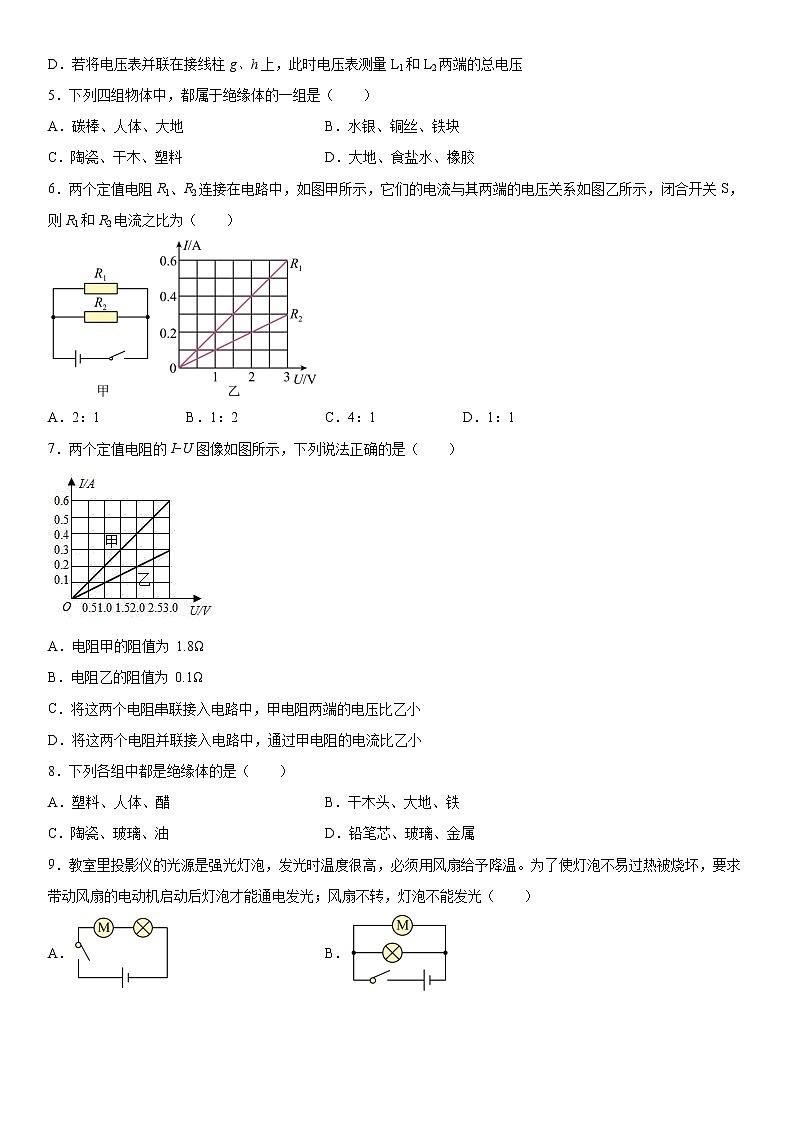

5．下列四组物体中，都属于绝缘体的一组是（　　）

A．碳棒、人体、大地 B．水银、铜丝、铁块

C．陶瓷、干木、塑料 D．大地、食盐水、橡胶

6．两个定值电阻R1、R2连接在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1和R2电流之比为（　　）

A．2：1 B．1：2 C．4：1 D．1：1

7．两个定值电阻的I-U图像如图所示，下列说法正确的是（　　）

A．电阻甲的阻值为 1.8Ω

B．电阻乙的阻值为 0.1Ω

C．将这两个电阻串联接入电路中，甲电阻两端的电压比乙小

D．将这两个电阻并联接入电路中，通过甲电阻的电流比乙小

8．下列各组中都是绝缘体的是（　　）

A．塑料、人体、醋 B．干木头、大地、铁

C．陶瓷、玻璃、油 D．铅笔芯、玻璃、金属

9．教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。为了使灯泡不易过热被烧坏，要求带动风扇的电动机启动后灯泡才能通电发光；风扇不转，灯泡不能发光（　　）

A． B．

C． D．

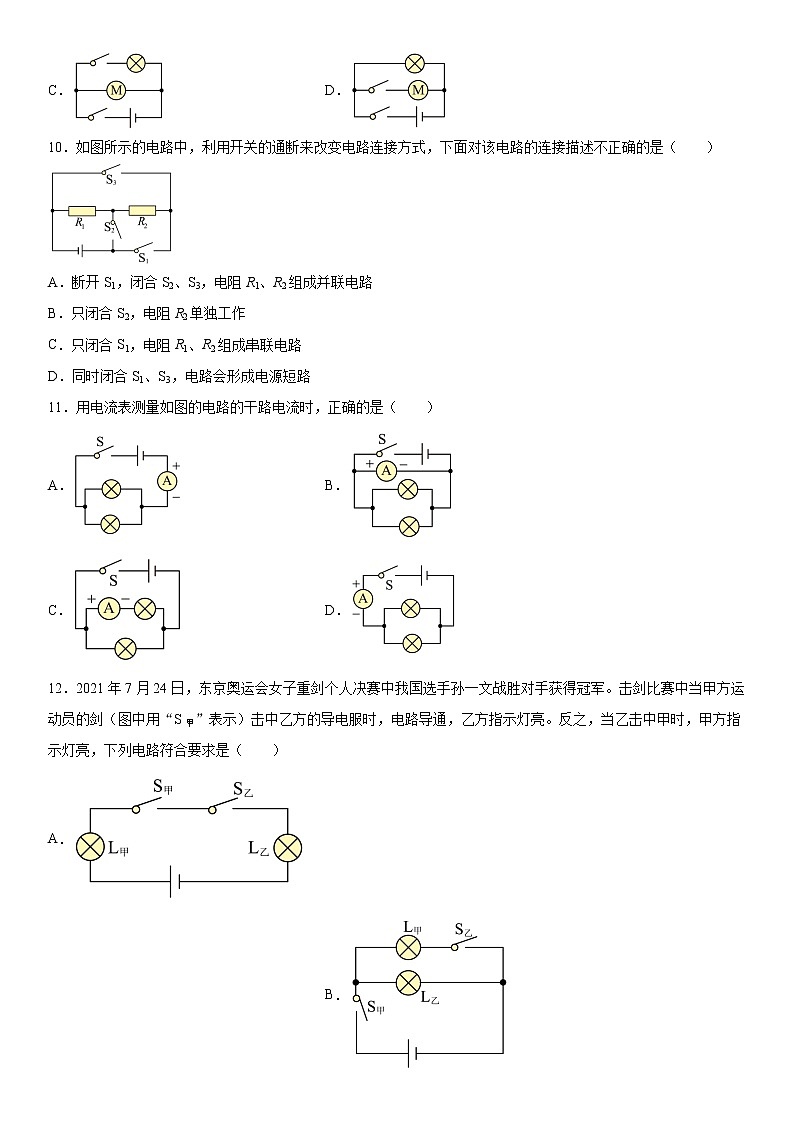

10．如图所示的电路中，利用开关的通断来改变电路连接方式，下面对该电路的连接描述不正确的是（　　）

A．断开S1，闭合S2、S3，电阻R1、R2组成并联电路

B．只闭合S2，电阻R2单独工作

C．只闭合S1，电阻R1、R2组成串联电路

D．同时闭合S1、S3，电路会形成电源短路

11．用电流表测量如图的电路的干路电流时，正确的是（　　）

A． B．

C． D．

12．2021年7月24日，东京奥运会女子重剑个人决赛中我国选手孙一文战胜对手获得冠军。击剑比赛中当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。反之，当乙击中甲时，甲方指示灯亮，下列电路符合要求是（　　）

A．
 B．


C．
 D．


二、填空题

13．图中电阻箱的阻值是______Ω；

14．如图所示，电源电压不变，当开关S1、S2同时闭合时，电流表的示数是0.3A，电压表示数是6V。若两表互换位置，当开关S2闭合S1断开时，电流表示数是0.2A，则R1和R2的阻值之比是__。

15．小明连接如图甲所示的电路进行实验，当开关S闭合后，电压表V1和V2的指针位置完全一样，如图乙所示，

（1）若电路连接没有故障，R1连入电路的阻值与R2的阻值之比为 ___________；

（2）若电路有一处故障则可能是 ___________或 ___________。

16．如图所示的电路中，电源电压不变，R1＝10Ω，R2＝20Ω，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲∶U乙＝______；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲∶I乙＝______。

17．学习了滑动变阻器以后，小明同学制作了一个简易调光灯，装置如下图所示，他把滑动端的金属夹首先夹在铅笔芯的B端，这样做的目的是使铅笔芯连入的电阻为______，金属夹向A端移动的过程中，电路中的灯泡将变______。（填“变亮”“变暗”或“不变”）

18．如图所示的电路中，电源电压保持不变，滑动变阻器R2的最大阻值与定值电阻R1的阻值相等，闭合开关S，当滑片P在最左端a时，电压表示数为6V，当滑片P在最右端b时，电流表示教为0.3A，则电源电压为______V，定值电阻R1的阻值为______Ω。

19．小明用如图所示的电路“探究电流与电压的关系”，所用电源电压为4.5V，闭合开关S时，发现电压表无示数，但电流表有示数，电路故障可能是电阻R1______（选填“断路”或“短接”）。排除故障后，他移动滑动变阻器的滑片，发现当电压表示数是1.2V时，电流表示数是0.30A；继续移动滑片，使电压表示数从1.2V增加到2.4V，那么，定值电阻R1的阻值是_______，该过程中滑动变阻器R2连入电路的阻值减小了______Ω。

20．将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2指针的位置分别如图乙所示，电流表A1的读数为______A，电流表A2的读数为______A，由此可知通过灯泡L2的电流大小为______A。

三、计算题

21．如图乙所示的电路中，电源电压恒定不变，通过的电流随它两端电压变化关系如图甲所示，求：

（1）的阻值大小是多少？

（2）当闭合时，电流表的示数为0.4A，电源电压是多少？

（3）当、都闭合时，电流表的示数为0.6A，的阻值大小是多少？

22．如图所示（a）电路，V1、V2是两个相同的电压表。当闭合开关后，灯泡L1和灯泡L2都发光，这时两个电压表的指针偏转角度相同，均为图（b）所示，指针刚好对准刻度线位置，则：

（1）求灯泡L1和灯泡L2两端的电压；

（2）若将灯泡L1和灯泡L2改接为图（c）所示的电路，电源电压保持不变，当开关S团合后，灯泡L1和灯泡L2都发光，电流表A2示数为1A，电流表A1与A2偏转角度相同，求此时通过灯泡L2的电流和灯泡L2两端的电压。

23．在如图所示的电路中，已知R2=R3=30Ω，（电源电压恒定），当S1，S2全部断开时，电流表的示数为0.1A，求：

（1）电源电压；

（2）只闭合S2，电流表的示数；

（3）S1，S2都闭合时，电流表的示数为0.8A，求R1的阻值。

24．把电阻R1和R2串联后接到电源电压为20V的电路两端，通过R1的电流为0.2A，R2两端电压为4V。若将R1和R2并联后接到同一电路中，求：

（1）并联后电路的等效电阻为多少？

（2）并联后，通过R1、R2的电流各是多少？

参考答案

1．C

2．D

3．C

4．D

5．C

6．A

7．C

8．C

9．C

10．B

11．D

12．D

13．3608

14．2︰1

15．4︰1    R1短路    R2断路

16．3∶2    1∶3

17．最大值    变亮

18．12    20

19．短接    4    7.5

20．0.24    0.7    0.46

21．（1）20Ω；（2）8V ；（3）40Ω

22．（1）1.2V，4.8V；（2）0.8A，6V

23．（1）6V；（2）0.2A；（3）10Ω

24．（1）16Ω；（2）0.25A；1A
