人教版八年级上册第3节 凸透镜成像的规律学案设计
展开
这是一份人教版八年级上册第3节 凸透镜成像的规律学案设计，文件包含53凸透镜成像规律2021-2022学年人教版八年级物理上册docx、53凸透镜成像规律2021-2022学年人教版八年级物理上册答案版docx等2份学案配套教学资源，其中学案共11页， 欢迎下载使用。

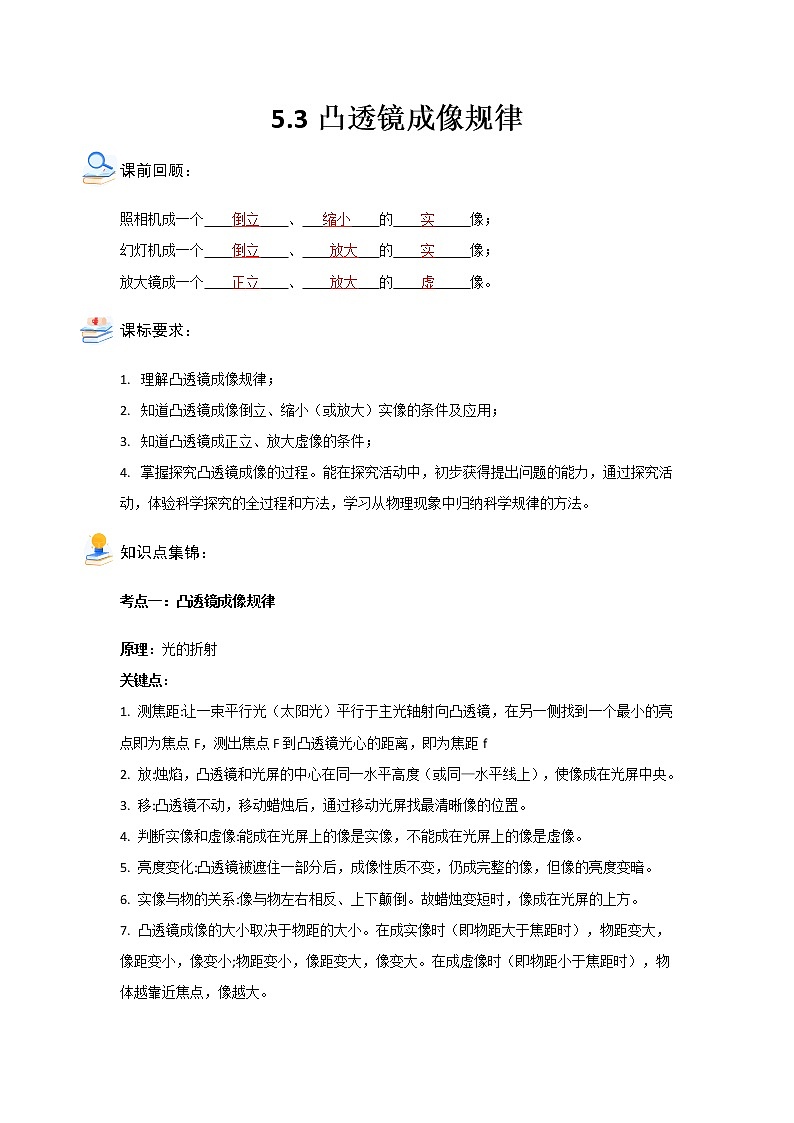

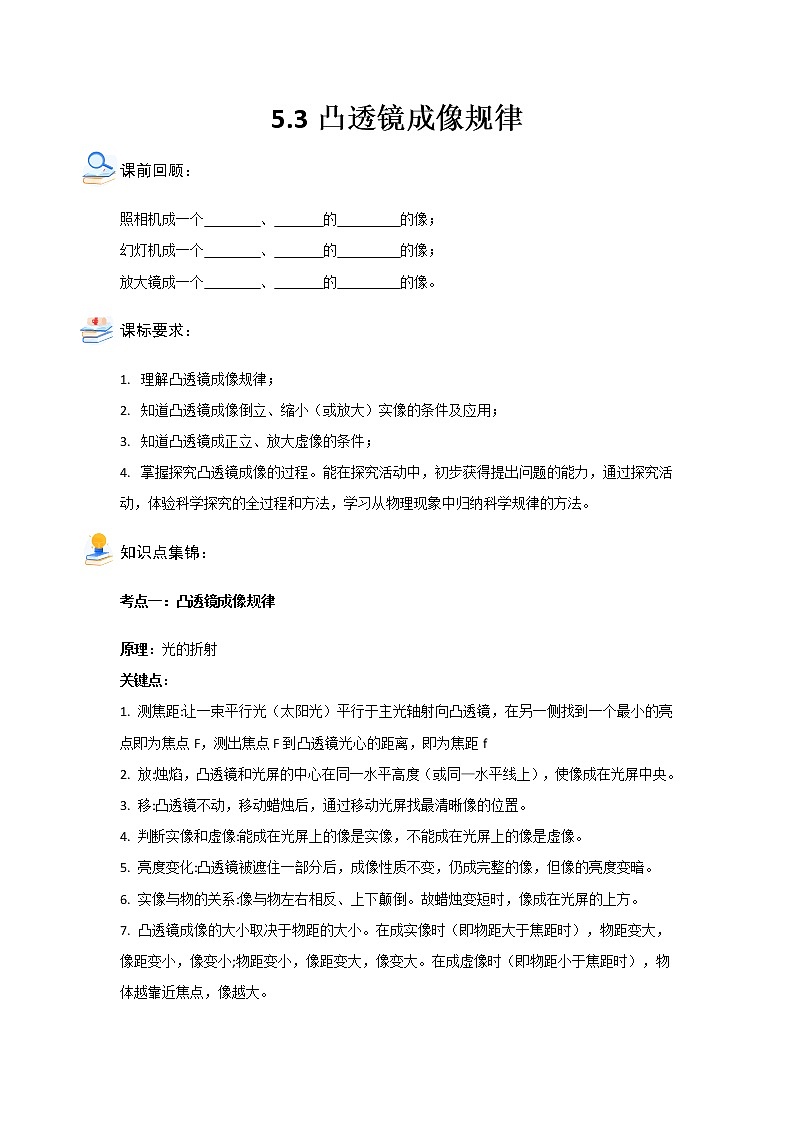

照相机成一个 、 的 的像；
幻灯机成一个 、 的 的像；
放大镜成一个 、 的 的像。
课标要求：
理解凸透镜成像规律；
知道凸透镜成像倒立、缩小（或放大）实像的条件及应用；
知道凸透镜成正立、放大虚像的条件；
掌握探究凸透镜成像的过程。能在探究活动中，初步获得提出问题的能力，通过探究活动，体验科学探究的全过程和方法，学习从物理现象中归纳科学规律的方法。
知识点集锦：
考点一：凸透镜成像规律
原理：光的折射
关键点：
测焦距:让一束平行光（太阳光）平行于主光轴射向凸透镜，在另一侧找到一个最小的亮点即为焦点F，测出焦点F到凸透镜光心的距离，即为焦距f
放:烛焰，凸透镜和光屏的中心在同一水平高度（或同—水平线上），使像成在光屏中央。
移:凸透镜不动，移动蜡烛后，通过移动光屏找最清晰像的位置。
判断实像和虚像:能成在光屏上的像是实像，不能成在光屏上的像是虚像。
亮度变化:凸透镜被遮住一部分后，成像性质不变，仍成完整的像，但像的亮度变暗。
实像与物的关系:像与物左右相反、上下颠倒。故蜡烛变短时，像成在光屏的上方。
凸透镜成像的大小取决于物距的大小。在成实像时（即物距大于焦距时），物距变大，像距变小，像变小;物距变小，像距变大，像变大。在成虚像时（即物距小于焦距时），物体越靠近焦点，像越大。
考点二：常见问题归纳
实验室提供的凸透镜的焦距有5cm、10cm和30cm，我们所选的透镜最好在10cm—20cm之间，太大或太小都不方便。
一焦分虚实，二焦分大小；成实像时，物近像远像变大；成虚像时，物近像近，像变小。
例题：探究成像规律的实验中，将蜡烛、凸透镜、光屏依次放在光具座上如图所示，请回答以下问题：
遮住凸透镜的一部分（或者用摔坏的一块的透镜），成像会发生什么改变？
如何测量焦距（两种方法）？
蜡烛焰，凸透镜，光屏应该怎么放置？这样放置的原因是？
如果物距大于像距，会成一个什么像？小于，或等于呢？

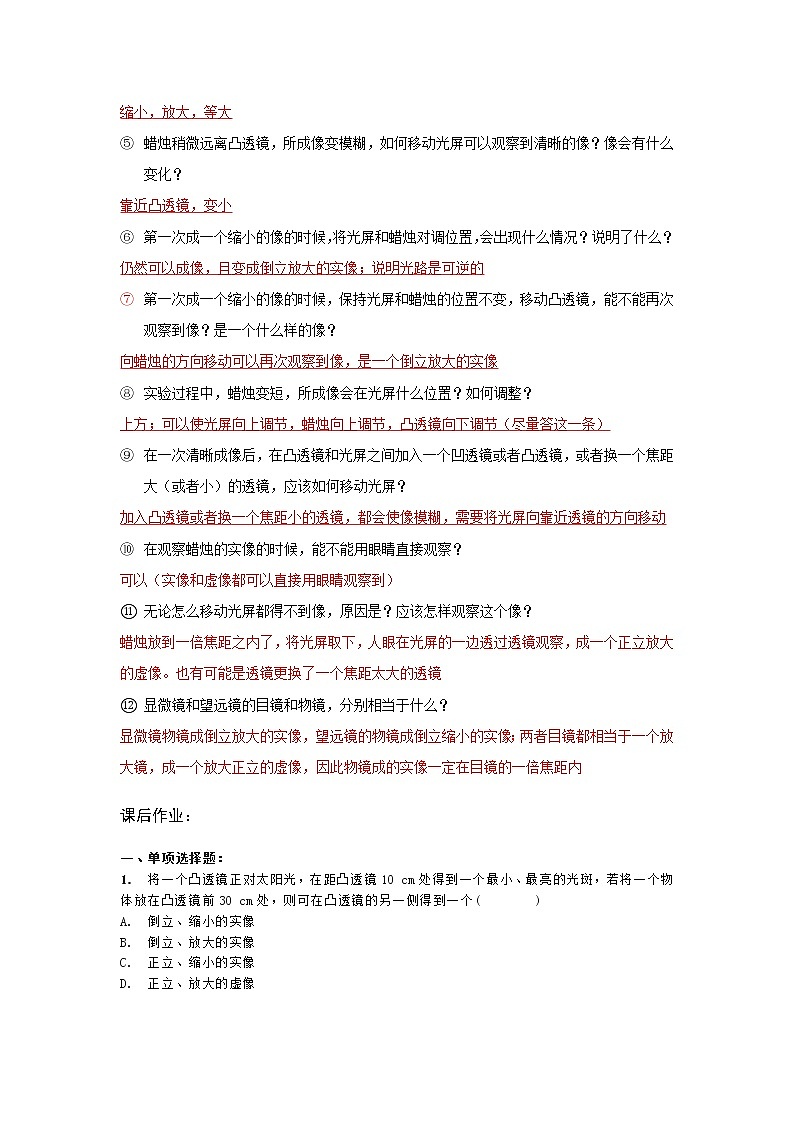

蜡烛稍微远离凸透镜，所成像变模糊，如何移动光屏可以观察到清晰的像？像会有什么变化？
第一次成一个缩小的像的时候，将光屏和蜡烛对调位置，会出现什么情况？说明了什么？
第一次成一个缩小的像的时候，保持光屏和蜡烛的位置不变，移动凸透镜，能不能再次观察到像？是一个什么样的像？
实验过程中，蜡烛变短，所成像会在光屏什么位置？如何调整？
在一次清晰成像后，在凸透镜和光屏之间加入一个凹透镜或者凸透镜，或者换一个焦距大（或者小）的透镜，应该如何移动光屏？
在观察蜡烛的实像的时候，能不能用眼睛直接观察？
无论怎么移动光屏都得不到像，原因是？应该怎样观察这个像？
显微镜和望远镜的目镜和物镜，分别相当于什么？
课后作业：
一、单项选择题：
1. 将一个凸透镜正对太阳光，在距凸透镜10 cm处得到一个最小、最亮的光斑，若将一个物体放在凸透镜前30 cm处，则可在凸透镜的另一侧得到一个( )
A. 倒立、缩小的实像
B. 倒立、放大的实像
C. 正立、缩小的实像
D. 正立、放大的虚像
2. 如图所示，烛焰在光屏上成清晰的像．当把蜡烛向左移动一段距离，要在光屏上再次成一个清晰的像，应该( )
A. 保持凸透镜不动，光屏向左移
B. 保持凸透镜不动，光屏向右移
C. 保持凸透镜和光屏都不动
D. 以上做法都不对
3. 如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是( )
A. 放大镜
B. 电影放映机
C. 照相机
D. 投影仪
4. 小明在“探究凸透镜成像规律”的实验中，根据测得的数据得到了物距u跟像距v之间关系的图像，如图所示，则下列判断正确的是（ ）
A．该凸透镜的焦距是20cm
B．当u=15cm时，在光屏上能得到一个缩小的像
C．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小
D．当u=25cm时成放大的像，投影仪就是根据这一原理制成的
二、多项选择题：
5. 如图所示是照相机的成像示意图，以下说法不正确的是（ ）
A．照相机的镜头是凸透镜
B．照相机的镜头是凹透镜
C．所成的像是倒立、缩小的实像
D．所成的像是正立、缩小的实像
6.在探究”凸透镜成像规律”的实验中，小峻同学进行了如下实验：
（1）按如图甲所示操作，测出本实验所用凸透镜的焦距为______cm。
（2）接着小峻调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、_________（选填“放大“缩小”或“等大”）的清晰实像，生活中的_______（选填“照相机”投影仪”或“放大镜”）就是利用了这样的成像原理。
（3）保持图乙中蜡烛与凸透镜的位置不变，在蜡烛和透镜之间加一个近视眼镜的镜片，要得到清晰的像应该向________（选填“左”或“右”）移动光屏。

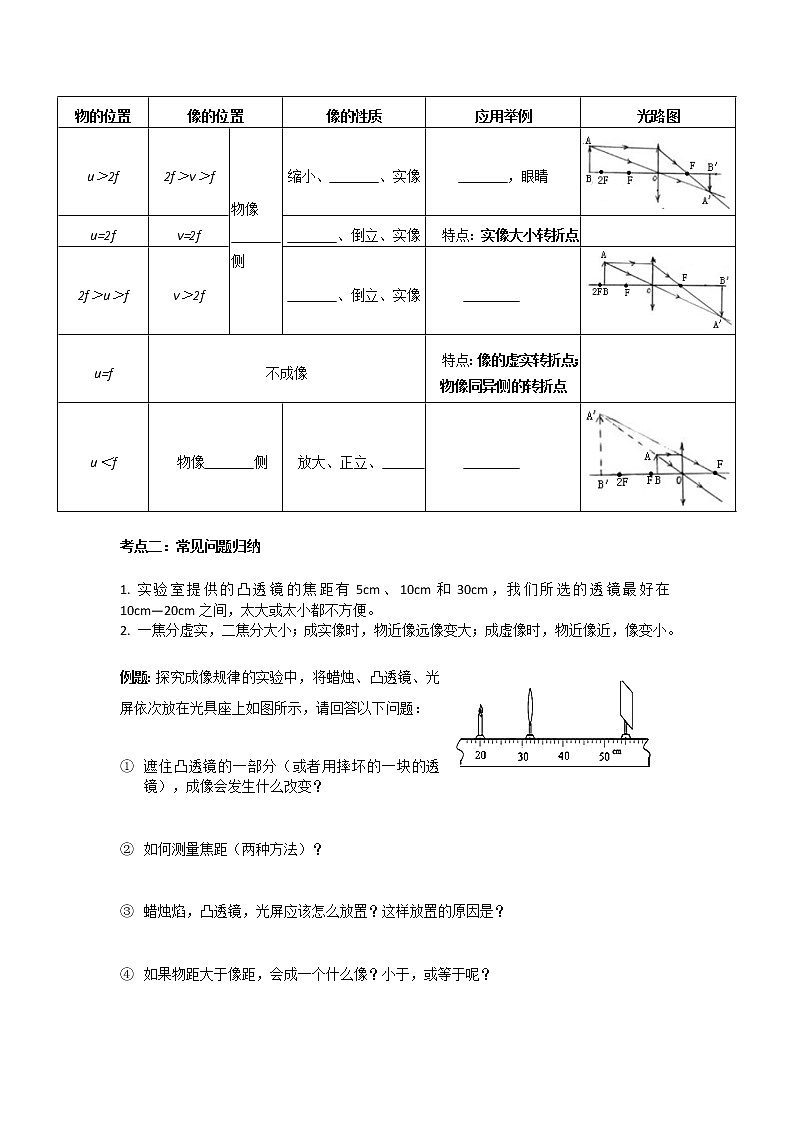

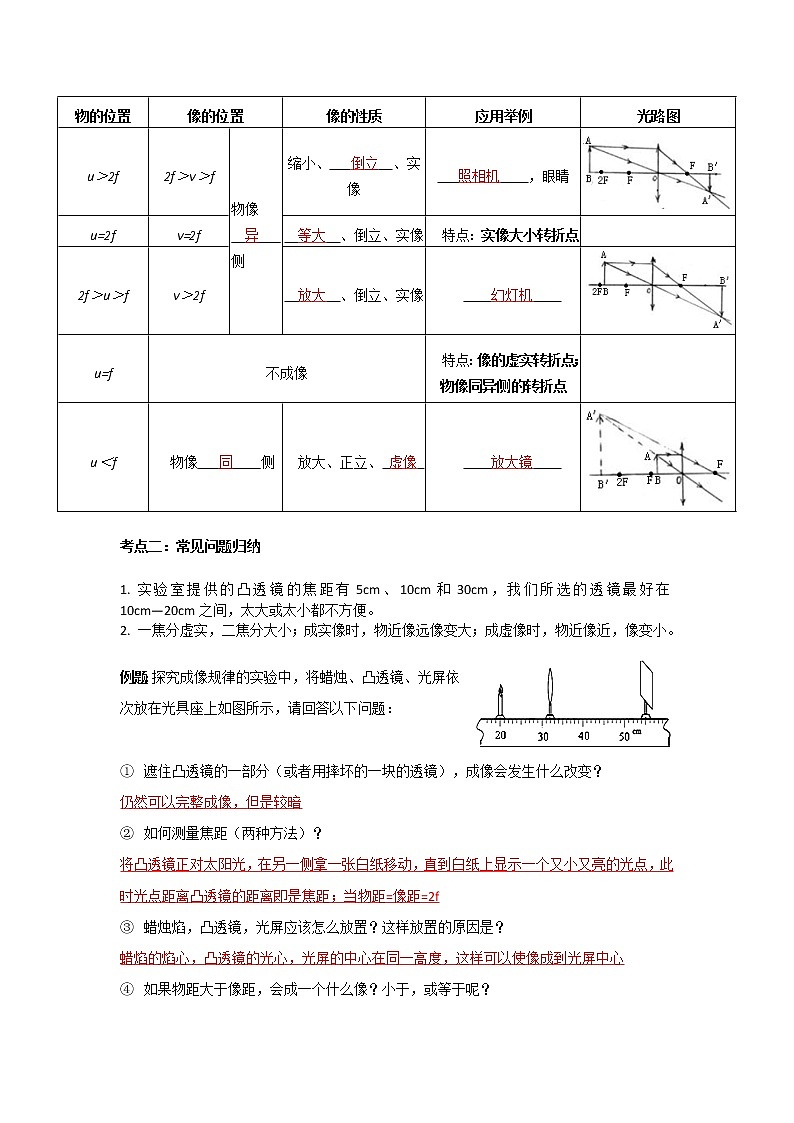

物的位置
像的位置
像的性质
应用举例
光路图
u＞2f
2f＞v＞f
物像
侧
缩小、 、实像
，眼睛
u=2f
v=2f
、倒立、实像
特点：实像大小转折点
2f＞u＞f
v＞2f
、倒立、实像
u=f
不成像
特点：像的虚实转折点；物像同异侧的转折点
u＜f
物像 侧
放大、正立、
照相机成一个 、 的 的像；
幻灯机成一个 、 的 的像；
放大镜成一个 、 的 的像。
课标要求：
理解凸透镜成像规律；
知道凸透镜成像倒立、缩小（或放大）实像的条件及应用；
知道凸透镜成正立、放大虚像的条件；
掌握探究凸透镜成像的过程。能在探究活动中，初步获得提出问题的能力，通过探究活动，体验科学探究的全过程和方法，学习从物理现象中归纳科学规律的方法。
知识点集锦：
考点一：凸透镜成像规律
原理：光的折射
关键点：
测焦距:让一束平行光（太阳光）平行于主光轴射向凸透镜，在另一侧找到一个最小的亮点即为焦点F，测出焦点F到凸透镜光心的距离，即为焦距f
放:烛焰，凸透镜和光屏的中心在同一水平高度（或同—水平线上），使像成在光屏中央。
移:凸透镜不动，移动蜡烛后，通过移动光屏找最清晰像的位置。
判断实像和虚像:能成在光屏上的像是实像，不能成在光屏上的像是虚像。
亮度变化:凸透镜被遮住一部分后，成像性质不变，仍成完整的像，但像的亮度变暗。
实像与物的关系:像与物左右相反、上下颠倒。故蜡烛变短时，像成在光屏的上方。
凸透镜成像的大小取决于物距的大小。在成实像时（即物距大于焦距时），物距变大，像距变小，像变小;物距变小，像距变大，像变大。在成虚像时（即物距小于焦距时），物体越靠近焦点，像越大。
考点二：常见问题归纳
实验室提供的凸透镜的焦距有5cm、10cm和30cm，我们所选的透镜最好在10cm—20cm之间，太大或太小都不方便。
一焦分虚实，二焦分大小；成实像时，物近像远像变大；成虚像时，物近像近，像变小。
例题：探究成像规律的实验中，将蜡烛、凸透镜、光屏依次放在光具座上如图所示，请回答以下问题：
遮住凸透镜的一部分（或者用摔坏的一块的透镜），成像会发生什么改变？
如何测量焦距（两种方法）？
蜡烛焰，凸透镜，光屏应该怎么放置？这样放置的原因是？
如果物距大于像距，会成一个什么像？小于，或等于呢？
蜡烛稍微远离凸透镜，所成像变模糊，如何移动光屏可以观察到清晰的像？像会有什么变化？
第一次成一个缩小的像的时候，将光屏和蜡烛对调位置，会出现什么情况？说明了什么？
第一次成一个缩小的像的时候，保持光屏和蜡烛的位置不变，移动凸透镜，能不能再次观察到像？是一个什么样的像？
实验过程中，蜡烛变短，所成像会在光屏什么位置？如何调整？
在一次清晰成像后，在凸透镜和光屏之间加入一个凹透镜或者凸透镜，或者换一个焦距大（或者小）的透镜，应该如何移动光屏？
在观察蜡烛的实像的时候，能不能用眼睛直接观察？
无论怎么移动光屏都得不到像，原因是？应该怎样观察这个像？
显微镜和望远镜的目镜和物镜，分别相当于什么？
课后作业：
一、单项选择题：
1. 将一个凸透镜正对太阳光，在距凸透镜10 cm处得到一个最小、最亮的光斑，若将一个物体放在凸透镜前30 cm处，则可在凸透镜的另一侧得到一个( )
A. 倒立、缩小的实像
B. 倒立、放大的实像
C. 正立、缩小的实像
D. 正立、放大的虚像
2. 如图所示，烛焰在光屏上成清晰的像．当把蜡烛向左移动一段距离，要在光屏上再次成一个清晰的像，应该( )
A. 保持凸透镜不动，光屏向左移
B. 保持凸透镜不动，光屏向右移
C. 保持凸透镜和光屏都不动
D. 以上做法都不对
3. 如图所示，是蜡烛通过凸透镜在光屏上的成像情况，以下器材利用这一成像原理的是( )
A. 放大镜
B. 电影放映机
C. 照相机
D. 投影仪
4. 小明在“探究凸透镜成像规律”的实验中，根据测得的数据得到了物距u跟像距v之间关系的图像，如图所示，则下列判断正确的是（ ）
A．该凸透镜的焦距是20cm
B．当u=15cm时，在光屏上能得到一个缩小的像
C．把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小
D．当u=25cm时成放大的像，投影仪就是根据这一原理制成的
二、多项选择题：
5. 如图所示是照相机的成像示意图，以下说法不正确的是（ ）
A．照相机的镜头是凸透镜
B．照相机的镜头是凹透镜
C．所成的像是倒立、缩小的实像
D．所成的像是正立、缩小的实像
6.在探究”凸透镜成像规律”的实验中，小峻同学进行了如下实验：
（1）按如图甲所示操作，测出本实验所用凸透镜的焦距为______cm。
（2）接着小峻调节蜡烛、凸透镜和光屏的位置如图乙所示，发现光屏上得到一个倒立、_________（选填“放大“缩小”或“等大”）的清晰实像，生活中的_______（选填“照相机”投影仪”或“放大镜”）就是利用了这样的成像原理。
（3）保持图乙中蜡烛与凸透镜的位置不变，在蜡烛和透镜之间加一个近视眼镜的镜片，要得到清晰的像应该向________（选填“左”或“右”）移动光屏。
物的位置
像的位置
像的性质
应用举例
光路图
u＞2f
2f＞v＞f
物像
侧
缩小、 、实像
，眼睛
u=2f
v=2f
、倒立、实像
特点：实像大小转折点
2f＞u＞f
v＞2f
、倒立、实像
u=f
不成像
特点：像的虚实转折点；物像同异侧的转折点
u＜f
物像 侧
放大、正立、
