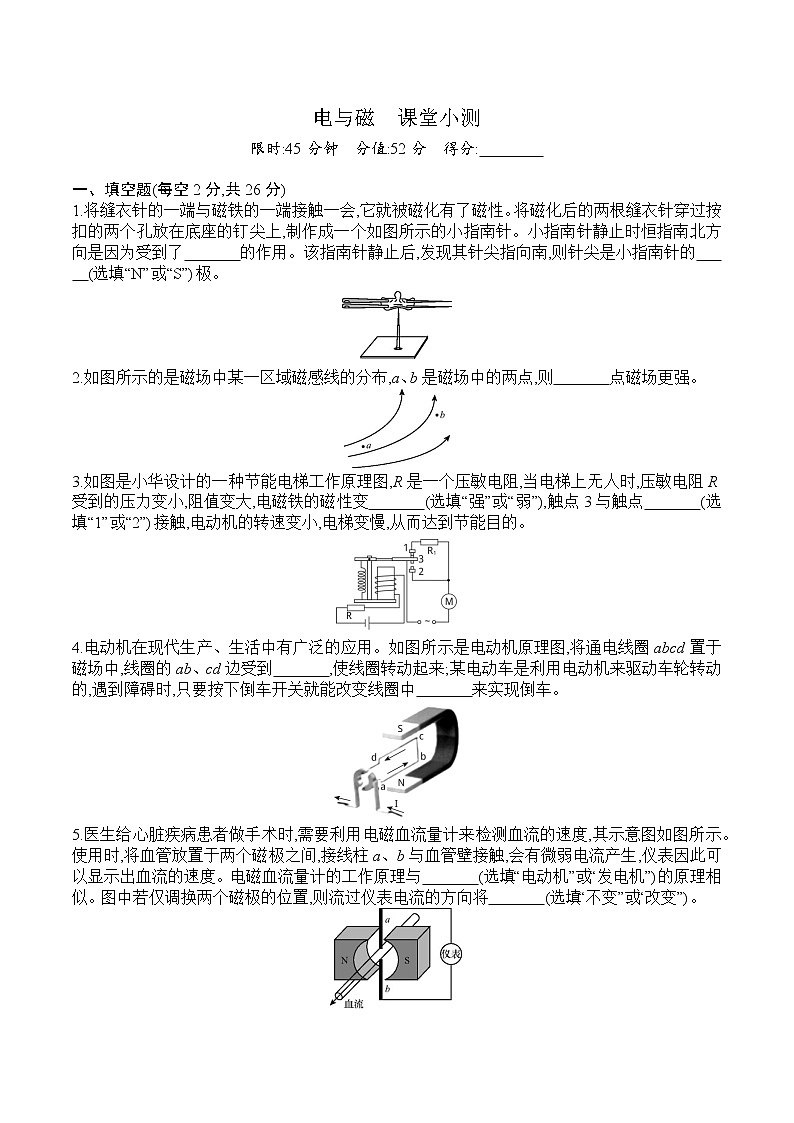

一、填空题(每空2分,共26分)
1.将缝衣针的一端与磁铁的一端接触一会,它就被磁化有了磁性。将磁化后的两根缝衣针穿过按扣的两个孔放在底座的钉尖上,制作成一个如图所示的小指南针。小指南针静止时恒指南北方向是因为受到了 的作用。该指南针静止后,发现其针尖指向南,则针尖是小指南针的
(选填“N”或“S”)极。
2.如图所示的是磁场中某一区域磁感线的分布,a、b是磁场中的两点,则 点磁场更强。
3.如图是小华设计的一种节能电梯工作原理图,R是一个压敏电阻,当电梯上无人时,压敏电阻R受到的压力变小,阻值变大,电磁铁的磁性变 (选填“强”或“弱”),触点3与触点 (选填“1”或“2”)接触,电动机的转速变小,电梯变慢,从而达到节能目的。
4.电动机在现代生产、生活中有广泛的应用。如图所示是电动机原理图,将通电线圈abcd置于磁场中,线圈的ab、cd边受到 ,使线圈转动起来;某电动车是利用电动机来驱动车轮转动的,遇到障碍时,只要按下倒车开关就能改变线圈中 来实现倒车。
5.医生给心脏疾病患者做手术时,需要利用电磁血流量计来检测血流的速度,其示意图如图所示。使用时,将血管放置于两个磁极之间,接线柱a、b与血管壁接触,会有微弱电流产生,仪表因此可以显示出血流的速度。电磁血流量计的工作原理与 (选填“电动机”或“发电机”)的原理相似。图中若仅调换两个磁极的位置,则流过仪表电流的方向将 (选填“不变”或“改变”)。

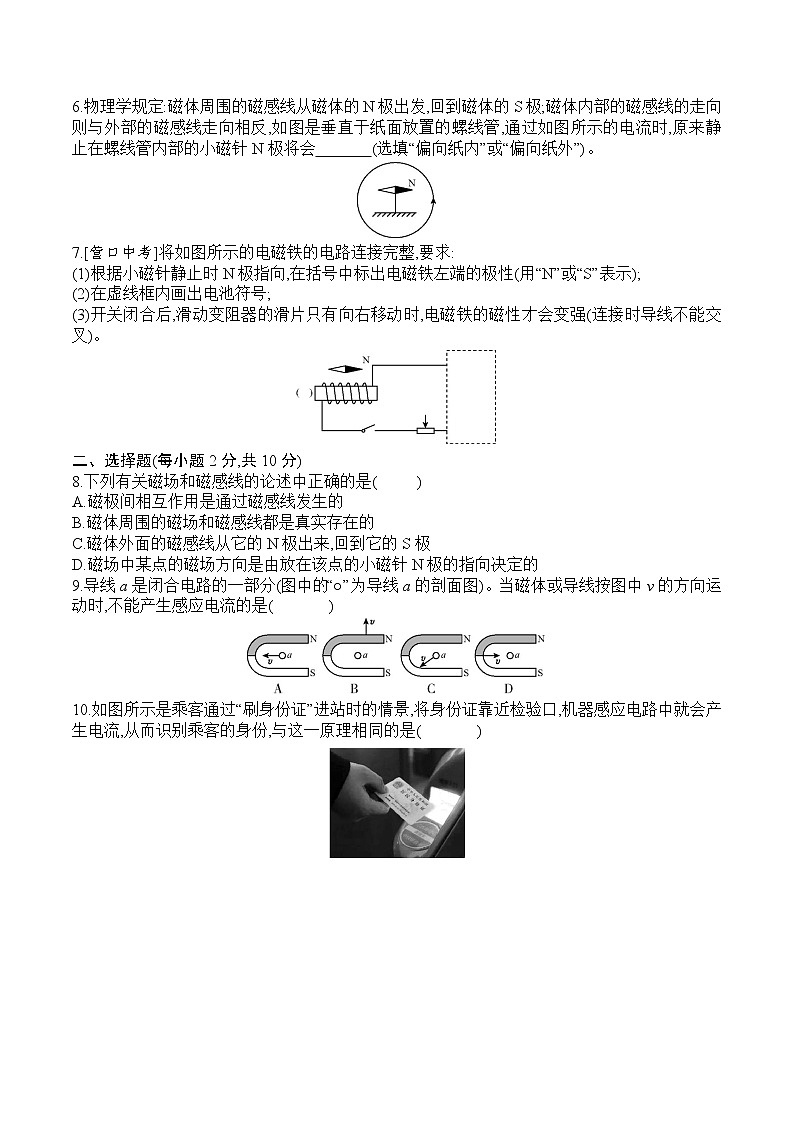

6.物理学规定:磁体周围的磁感线从磁体的N极出发,回到磁体的S极;磁体内部的磁感线的走向则与外部的磁感线走向相反,如图是垂直于纸面放置的螺线管,通过如图所示的电流时,原来静止在螺线管内部的小磁针N极将会 (选填“偏向纸内”或“偏向纸外”)。
7.[营口中考]将如图所示的电磁铁的电路连接完整,要求:
(1)根据小磁针静止时N极指向,在括号中标出电磁铁左端的极性(用“N”或“S”表示);
(2)在虚线框内画出电池符号;
(3)开关闭合后,滑动变阻器的滑片只有向右移动时,电磁铁的磁性才会变强(连接时导线不能交叉)。
二、选择题(每小题2分,共10分)
8.下列有关磁场和磁感线的论述中正确的是( )
A.磁极间相互作用是通过磁感线发生的
B.磁体周围的磁场和磁感线都是真实存在的
C.磁体外面的磁感线从它的N极出来,回到它的S极
D.磁场中某点的磁场方向是由放在该点的小磁针N极的指向决定的
9.导线a是闭合电路的一部分(图中的“○”为导线a的剖面图)。当磁体或导线按图中v的方向运动时,不能产生感应电流的是( )
10.如图所示是乘客通过“刷身份证”进站时的情景,将身份证靠近检验口,机器感应电路中就会产生电流,从而识别乘客的身份,与这一原理相同的是( )
11.用如图的装置探究磁场对通电直导线的作用,给铝棒AB通电,观察到AB向右运动,要使AB通电后向左运动,下列做法中可行的是( )
A.仅换用磁性更强的磁体
B.仅增加AB中的电流强度
C.仅将磁体的N、S极对调
D.仅将铝棒AB换成铜棒
12.如图所示,将某发光二极管的两极接入电路的a、b两点,闭合开关时,通电螺线管旁边小磁针S极向右偏转。下列判断正确的是( )
A.通电螺线管右端为N极
B.电源左端为负极,右端为正极
C.发光二极管c极接a点,d极接b点
D.图中P处磁感线的方向从螺线管右端到左端
三、实验题(每空2分,共16分)
13.小红用图(a)(b)(c)所示装置研究磁与电的关系。
①由图(a)(b)(c)可知,电流周围存在磁场,且 ;
②小红推理:若一束电子沿着水平方向平行地飞过小磁针上方,如图(d)所示,小磁针也会发生偏转。其依据是 ;
③图(d)中小磁针N极偏转方向和图 中小磁针的偏转方向相同,依据是 。
14.小亮同学在学习了“电和磁”的知识后,用甲、乙两个直流电动机设计了如图所示的装置,闭合开关S后甲开始转动,同时用皮带带动乙转动,小灯泡发光。
(1)在此过程中,将电能转化为机械能的装置是 (选填“甲”或“乙”)。乙的工作原理是 ;
(2)如果要使甲的转动方向与原来相反,应采取的措施是 ;
(3)若提高电源电压,观察到甲的转速比先前快,则小灯泡的发光情况为 (选填“变亮”“变暗”或“不变”)。
参考答案
一、填空题(每空2分,共26分)
1.将缝衣针的一端与磁铁的一端接触一会,它就被磁化有了磁性。将磁化后的两根缝衣针穿过按扣的两个孔放在底座的钉尖上,制作成一个如图所示的小指南针。小指南针静止时恒指南北方向是因为受到了 地磁场 的作用。该指南针静止后,发现其针尖指向南,则针尖是小指南针的 S (选填“N”或“S”)极。
2.如图所示的是磁场中某一区域磁感线的分布,a、b是磁场中的两点,则 a 点磁场更强。
3.如图是小华设计的一种节能电梯工作原理图,R是一个压敏电阻,当电梯上无人时,压敏电阻R受到的压力变小,阻值变大,电磁铁的磁性变 弱 (选填“强”或“弱”),触点3与触点 1 (选填“1”或“2”)接触,电动机的转速变小,电梯变慢,从而达到节能目的。
4.电动机在现代生产、生活中有广泛的应用。如图所示是电动机原理图,将通电线圈abcd置于磁场中,线圈的ab、cd边受到 力的作用 ,使线圈转动起来;某电动车是利用电动机来驱动车轮转动的,遇到障碍时,只要按下倒车开关就能改变线圈中 电流的方向 来实现倒车。
5.医生给心脏疾病患者做手术时,需要利用电磁血流量计来检测血流的速度,其示意图如图所示。使用时,将血管放置于两个磁极之间,接线柱a、b与血管壁接触,会有微弱电流产生,仪表因此可以显示出血流的速度。电磁血流量计的工作原理与 发电机 (选填“电动机”或“发电机”)的原理相似。图中若仅调换两个磁极的位置,则流过仪表电流的方向将 改变 (选填“不变”或“改变”)。
6.物理学规定:磁体周围的磁感线从磁体的N极出发,回到磁体的S极;磁体内部的磁感线的走向则与外部的磁感线走向相反,如图是垂直于纸面放置的螺线管,通过如图所示的电流时,原来静止在螺线管内部的小磁针N极将会 偏向纸外 (选填“偏向纸内”或“偏向纸外”)。
7.[营口中考]将如图所示的电磁铁的电路连接完整,要求:
(1)根据小磁针静止时N极指向,在括号中标出电磁铁左端的极性(用“N”或“S”表示);
(2)在虚线框内画出电池符号;
(3)开关闭合后,滑动变阻器的滑片只有向右移动时,电磁铁的磁性才会变强(连接时导线不能交叉)。
答案:如图所示
二、选择题(每小题2分,共10分)
8.下列有关磁场和磁感线的论述中正确的是( C )
A.磁极间相互作用是通过磁感线发生的
B.磁体周围的磁场和磁感线都是真实存在的
C.磁体外面的磁感线从它的N极出来,回到它的S极
D.磁场中某点的磁场方向是由放在该点的小磁针N极的指向决定的
9.导线a是闭合电路的一部分(图中的“○”为导线a的剖面图)。当磁体或导线按图中v的方向运动时,不能产生感应电流的是( B )
10.如图所示是乘客通过“刷身份证”进站时的情景,将身份证靠近检验口,机器感应电路中就会产生电流,从而识别乘客的身份,与这一原理相同的是( A )
11.用如图的装置探究磁场对通电直导线的作用,给铝棒AB通电,观察到AB向右运动,要使AB通电后向左运动,下列做法中可行的是( C )
A.仅换用磁性更强的磁体
B.仅增加AB中的电流强度
C.仅将磁体的N、S极对调
D.仅将铝棒AB换成铜棒
12.如图所示,将某发光二极管的两极接入电路的a、b两点,闭合开关时,通电螺线管旁边小磁针S极向右偏转。下列判断正确的是( B )
A.通电螺线管右端为N极
B.电源左端为负极,右端为正极
C.发光二极管c极接a点,d极接b点
D.图中P处磁感线的方向从螺线管右端到左端
三、实验题(每空2分,共16分)
13.小红用图(a)(b)(c)所示装置研究磁与电的关系。
①由图(a)(b)(c)可知,电流周围存在磁场,且 磁场方向与电流方向有关 ;
②小红推理:若一束电子沿着水平方向平行地飞过小磁针上方,如图(d)所示,小磁针也会发生偏转。其依据是 自由电子定向移动形成电流,电流周围存在磁场 ;
③图(d)中小磁针N极偏转方向和图 (c) 中小磁针的偏转方向相同,依据是 电子带负电,负电荷定向移动的方向与电流的方向相反 。
14.[兰州中考改编]小亮同学在学习了“电和磁”的知识后,用甲、乙两个直流电动机设计了如图所示的装置,闭合开关S后甲开始转动,同时用皮带带动乙转动,小灯泡发光。
(1)在此过程中,将电能转化为机械能的装置是 甲 (选填“甲”或“乙”)。乙的工作原理是 电磁感应 ;
(2)如果要使甲的转动方向与原来相反,应采取的措施是 调换电源正、负极 ;
(3)若提高电源电压,观察到甲的转速比先前快,则小灯泡的发光情况为 变亮 (选填“变亮”“变暗”或“不变”)。
