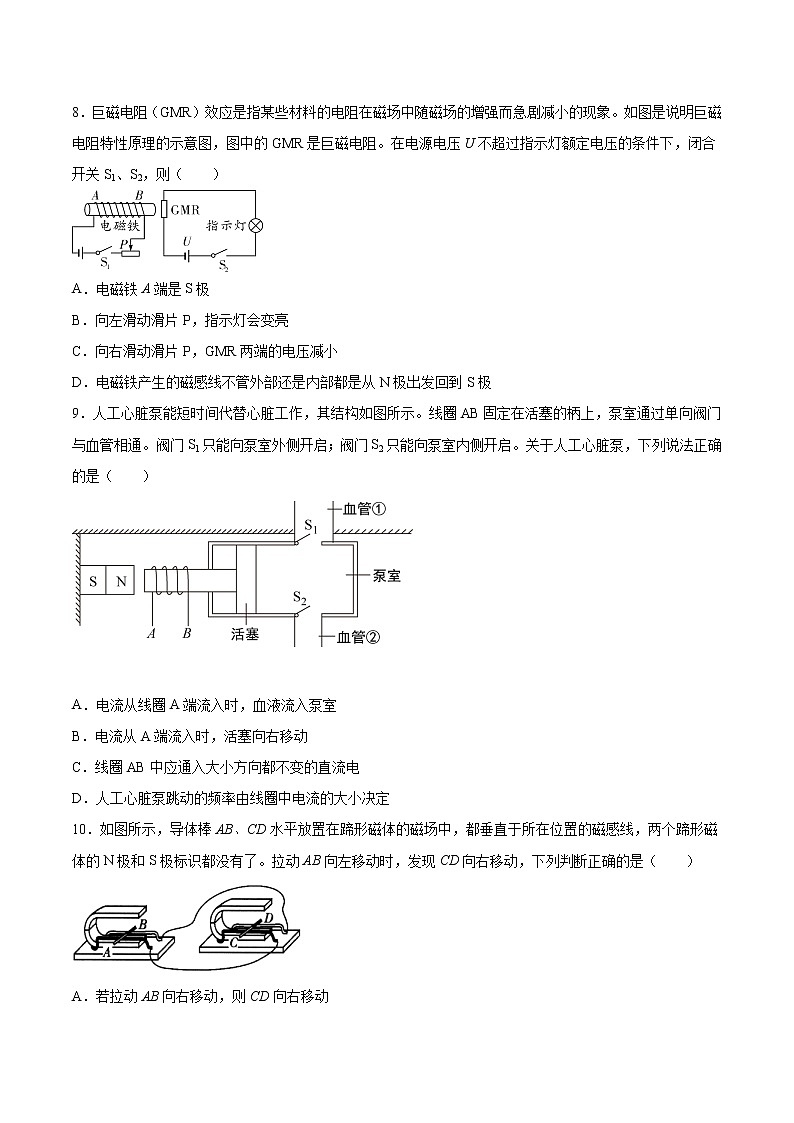

    第二十章《电与磁》 单元检测卷-2021-2022学年人教版全一册九年级物理(word版 含答案)03
    还剩7页未读, 继续阅读
    下载需要20学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    初中物理第二十章 电与磁综合与测试练习题

    展开
    这是一份初中物理第二十章 电与磁综合与测试练习题,共10页。试卷主要包含了巨磁电阻等内容,欢迎下载使用。

    第二十章《电与磁》同步单元考点归纳检测卷-2021-2022学年人教版全一册九年级物理

    一:选择题

    1下列有关磁场和磁感线的说法中,正确的是(  )

    A磁场和磁感线都是真实存在于磁体周围的

    B磁场的强弱可以用磁感线的疏密程度来表示

    C有磁感线的地方就有磁场,没有磁感线的地方没有磁场

    D磁场的基本性质是可以对放入其中的物体产生力的作用

    2如图所示,通电螺线管附近放一小磁针,黑色一端表示小磁针N极。静止后小磁针指向正确的是(  )

    A B

    C D

    3如图所示的电路,将电磁铁与滑动变阻器串联接入电路,闭合开关S,下列说法正确的是(  )

    A电磁铁的上端为N

    B电磁铁周围存在磁感线

    C将滑动变阻器的滑片向右滑动,电磁铁的磁性增强

    D将滑动变阻器的滑片向左滑动,电磁铁的磁极会对调

    4如图所示的磁悬浮地球仪,在地球仪底端有一个磁铁,在底座内部有一个金属线圈,线圈通电后,地球仪可悬浮在空中。下列说法正确的是(  )

    A地球仪周围存在磁场,同时也存在磁感线

    B地球仪周围的磁场分布是均匀的

    C地球仪周围各点的磁场方向都相同

    D地球仪是利用同名磁极相互排斥的原理悬浮的





    5如图所示的实验装置,下列说法正确的是(  )

    A该装置能将机械能转化为电能

    B该装置可用来研究电流的磁效应

    C该装置可用来研究电磁感应现象

    D该装置研究的是电动机的工作原理

    6如图所示,在蹄形磁体的磁场中放置一根与螺线管连接的导体棒ab,当ab棒水平向右运动时,小磁针N极转至右边,可使如图所示位置的小磁针N极仍然转至右边的操作是下列选项中的(  )

    Aab水平向左运动 Bab竖直向下运动

    Cab竖直向上运动 Dab水平向左运动

    7如图所示,关于电与磁的说法,正确的是(  )




    A甲图开关闭合后,位于螺线管右侧的小磁针将顺时针旋90°

    B乙图中实验可以探究电磁铁的磁性强弱与电流大小的关系

    C丙图扬声器是利用了电磁感应原理

    D丁图动圈式话筒的工作原理与电动机的工作原理相同





    8巨磁电阻(GMR)效应是指某些材料的电阻在磁场中随磁场的增强而急剧减小的现象。如图是说明巨磁电阻特性原理的示意图,图中的GMR是巨磁电阻。在电源电压U不超过指示灯额定电压的条件下,闭合开关S1S2,则(  )

    A电磁铁A端是S

    B向左滑动滑片P,指示灯会变亮

    C向右滑动滑片PGMR两端的电压减小

    D电磁铁产生的磁感线不管外部还是内部都是从N极出发回到S

    9人工心脏泵能短时间代替心脏工作,其结构如图所示。线圈AB固定在活塞的柄上,泵室通过单向阀门与血管相通。阀门S1只能向泵室外侧开启;阀门S2只能向泵室内侧开启。关于人工心脏泵,下列说法正确的是(  )




    A电流从线圈A端流入时,血液流入泵室

    B电流从A端流入时,活塞向右移动

    C线圈AB中应通入大小方向都不变的直流电

    D人工心脏泵跳动的频率由线圈中电流的大小决定

    10如图所示,导体棒ABCD水平放置在蹄形磁体的磁场中,都垂直于所在位置的磁感线,两个蹄形磁体的N极和S极标识都没有了。拉动AB向左移动时,发现CD向右移动,下列判断正确的是(  )

    A若拉动AB向右移动,则CD向右移动

    B若拉动AB向右移动,则CD向左移动

    C调换右边磁体上下磁极,拉动AB向左移动,则CD向右移动

    D调换右边磁体上下磁极,拉动AB向右移动,则CD向左移动





    二、填空题

    11如图是某同学设计的红外线体温安检电路,闭合开关S1后,电磁铁的上端为 ___极,若要求S1S2闭合后,无人经过或体温低于37.3℃的人经过时仅绿灯亮,体温高于37.3℃的人经过时,红灯亮且电铃响起,则采用的热敏电阻的阻值应随着温度升高而 ___

    12指南针是我国四大发明之一,《论衡》记载司南之,投之于地,其柢指南。将司南放在水平光滑的“地盘”上,静止时它的长柄指向南方。司南长柄所指方向是地理______极附近,地磁______极。

    13闭合开关,通电螺线管左侧的小磁针水平静止,如图所示。则小磁针右端为___________极。若把滑动变阻器的滑片Pa端移动,通电螺线管的磁性将___________(选填“增强”“不变”或“减弱”)。

    14如图所示,弹簧下端挂一条形磁铁,磁铁下端为S极,条形磁铁的正下方有一电磁铁,闭合开关后,电磁铁上端是______极,弹簧长度会______(选填“伸长”“缩短”或“不变”);再将变阻器滑片向右移动,弹簧长度会______(选填“伸长”“缩短”或“不变”)。

    15如图所示的实验装置中,当导体棒AB竖直向上运动时,灵敏电流计的指针_______偏转,让导体棒AB水平向右运动,灵敏电流计的指针_______偏转(以上两空均选填“会”或“不会”),若要增大灵敏电流计指针偏转的角度,则应该_______(选填“增大”或“减小”)导体棒切割磁感线的速度。



    三、作图题

    16如图所示,开关闭合的瞬间,位于螺线管右侧的小磁针发生顺时针旋转。请在图中合适的位置标出通电螺线管的“N”、“S”极和电源的“+”、“﹣”极。

    17如图甲所示为一款磁浮地球仪,在地球仪中心有一块竖直放置的条形磁铁受到蹄型电磁铁的作用而静止在空中。条形磁铁上端受吸引力,下端受排斥力。请在图乙标出:




    1)蹄型电磁铁下端的磁极(用“N”或“S”表示填入括号中);

    2)图中蹄型电磁铁上端磁感线的方向;

    3)电源左端的极性(用“+”或“-”表示填入括号中)











    四、实验题

    18探究什么情况下磁可以生电,实验装置如图所示,在蹄形磁体的磁场中悬挂一根导体,把它的两端跟电流表连接起来,组成闭合回路。




    1)实验中,电流表的作用是______

    2)下列操作,能使回路中产生电流的是______;(选填所有符合要求的选项字母)

    A.蹄形磁体和导体都静止

    B.蹄形磁体静止,导体左右运动

    C.导体静止,蹄形磁体左右运动

    3)感应电流的方向与磁场方向和______方向有关。

    19为了探究“电磁铁的磁性强弱跟哪些因素有关”,小明用漆包线(表面涂有绝缘漆的导绕)在大铁钉上绕若干匝,制成简单的电磁铁,利用一些大头针进行实验,如图所示:

    (1)实验中,通过观察___________来判断电磁铁磁的强弱。

    (2)比较图乙和图___________可知:匝数相同时,电流越大,电磁铁的磁性越强。

    (3)根据实验情况,由图丁你能得出结论:电流相同时,匝数越多,电磁铁的磁性越___________

    20小明设计了一种“自动限重器”,如图甲所示。该装置由控制电路和工作电路组成,其主要元件有电磁继电器、货物装载机(实质是电动机)、压敏电阻R1和滑动变阻器R2等。压敏电阻R1的阻值随压力F变化的关系如图(乙)所示。当货架承受的压力达到限定值,电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U6V,电磁继电器线圈的阻值忽略不计。请你解答下列问题:

    1)用笔画线代替导线将图(甲)的电路连接完整______

    2)随着控制电路电流的增大,电磁铁的磁性将______,当电磁继电器线圈中的电流大小为30mA时,衔铁被吸下。若货架能承受的最大压力为800N,则所选滑动变阻器R2的最大阻值至少为______Ω

    3)若将滑动变阻器R2的阻值调小,则货架能承受的最大压力将______(选填“增大”,“减小”或“不变”)。






    五、综合题

    21如图为带加热功能洗衣机电路结构示意图,包括控制电路和工作电路两部分,控制电路:电源电压恒为12VR1为热敏电阻(置于水箱中),阻值随温度变化的关系如表中所示,R0为滑动变阻器,线圈电阻不计,线圈中电流大于0.2A时衔铁被吸下;工作电路:R2为电热器,型号:“ 220V  2000W ”, L1L2为红绿指示灯,其额定电压均为220V,加热时红灯正常发光,绿灯不亮,停止加热时绿灯正常发光,红灯不亮。

    温度t/℃

    10

    20

    30

    40

    50

    60

    70

    80

    电阻R1

    50

    42

    35

    30

    25

    18

    12

    8

    1)尤其冬天时对洗衣水进行加热,衣服洗的更干净,原理是:___________

    2)按要求连接好工作电路;___________

    3)将洗衣温度调节至40℃,滑动变阻器接入电路阻值应为多少?___________

    4)洗衣机内装有质量为20kg温度为20℃的冷水,电热器正常工作21min后自动停止加热,求电热器的加热效率(水的比热容为4.2×10³J/kg·℃));___________











    5)仅保持R0不变,现将洗衣温度设定为30℃,请你再想出一种调节方法,并求出该物理量对应值。___________


    参考答案

    1B2C3A4D5D6D7B8B9A10B

    11S    变小

    12

    13S/南    减弱

    14S    缩短    增大

    15不会        增大

    1617

    18显示回路中是否有感应电流产生    BC    导体运动

    19吸引大头针数目的多少

    20    增强    120    减小

    21温度越高,分子运动越剧烈        30Ω    66.7%    13V
