人教版必修三电流电路重点难点易错点——串反并同，流反压同专练

这是一份人教版必修三电流电路重点难点易错点——串反并同，流反压同专练，共5页。试卷主要包含了含电容电路的应用，电路的故障问题，串反并同不适用的情况等内容，欢迎下载使用。
“并同”：是指某一电阻增大时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将增大；某一电阻减小时，与它并联或间接并联的电阻中的电流、两端电压、电功率都将减小．
“流反压同”：是针对变化电阻本身而言，电流与阻值的变化相反，电压与阻值的变化相同，若变化电阻的阻值增大时，流过其自身的电流减小,若变化电阻的阻值减小时，流过其自身的电流增大。
一、判断电表的示数变化和用电器的功率
1、定性变化
1、在如图 所示的电路中, 电池的电动势为E, 内阻为r, R 1 和R 2 是两个阻值固定的电阻, 当可变电阻R 的滑片向a 点移动时, 通过R 1 的电流I 1 和通过R 2 的电流I 2 将发生如下的变化( )
A. I 1 变大, I 2 变小 B. I 1 变大, I 2 变大
C. I 1 变小, I 2 变大 D. I 1 变小, I 2 变小
2．在如图所示的电路中，R1、R2、R3 和 R4 皆为定值电阻，R5 为可变电阻，电源的电动势为 ，内阻为 r。设电流表 A 的读数为 I 电压表 V 的读数为 U 。当 R5 的滑动触点向图中 a 端移动时（ ）
A．I 变大，U 变小 B．I 变大，U 变大
C．I 变小，U 变大 D．I 变小，U 变小
3、如图电路中，在滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为（ ）
A 电压表示数增大，电流表示数减小
B 电压表示数减小，电流表示数增大
C 两电表示数都增大
D 两电表示数都减小
4.如图所示，滑片移动时都不会超过两灯的额定电压，当滑动变阻器滑片向上滑动时，两灯的变化正确的是（ ）
A．A灯变暗，B灯变暗 B．A灯变暗，B灯变亮
C．A灯变亮，B灯变亮 D．A灯变亮，B灯变暗
5、如图所示，电源电动势为E，当可调电阻R2阻值变大时，电压表和电流表的示数将 ( )
A．电流表A示数变小，电压表V示数变大
B．电流表A示数变大，电压表V示数变小
C．电流表A、电压表V 示数都变大
D．电流表A、电压表V 示数都不变
6、如图甲所示是一火警报警器的部分电路示意图，其中R2为半导体热敏材料制成的传感器，其电阻R2随温度t变化的图线如图乙所示。电流表为值班室的显示器，a、b之间接报警器。当传感器R2所在处出现火情时，显示器的电流I和报警器两端的电压U的变化情况是（ ）
A．I变大，U变大
B．I变大，U变小
C．I变小，U变大
D．I变小，U变小

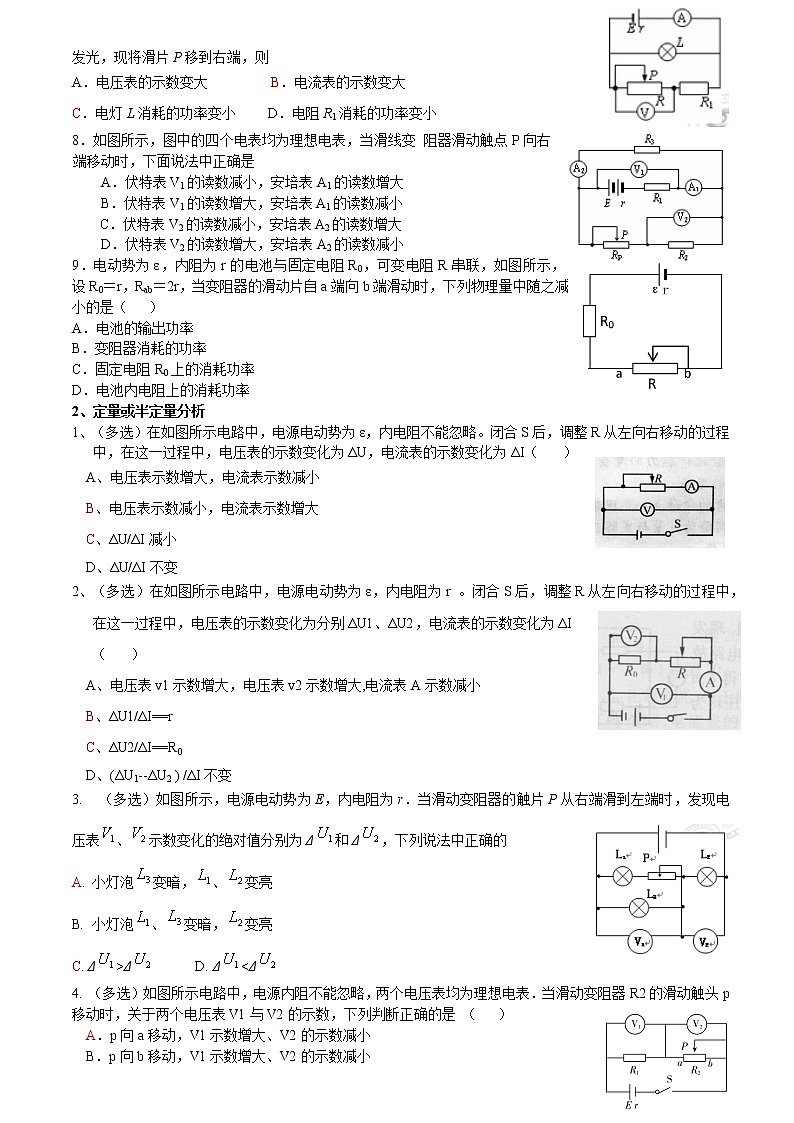

7. （多选）如图所示的电路中，电源的电动势E和内阻r恒定不变，滑片P在变阻器正中位置时，电灯L正常发光，现将滑片P移到右端，则
A．电压表的示数变大 B．电流表的示数变大
C．电灯L消耗的功率变小 D．电阻R1消耗的功率变小
8．如图所示，图中的四个电表均为理想电表，当滑线变 阻器滑动触点P向右端移动时，下面说法中正确是
A．伏特表V1的读数减小，安培表A1的读数增大
B．伏特表V1的读数增大，安培表A1的读数减小
C．伏特表V2的读数减小，安培表A2的读数增大
D．伏特表V2的读数增大，安培表A2的读数减小
9．电动势为ε，内阻为r的电池与固定电阻R0，可变电阻R串联，如图所示，设R0＝r，Rab＝2r，当变阻器的滑动片自a端向b端滑动时，下列物理量中随之减小的是（ ）
A．电池的输出功率
B．变阻器消耗的功率
C．固定电阻R0上的消耗功率
D．电池内电阻上的消耗功率
2、定量或半定量分析
1、（多选）在如图所示电路中，电源电动势为ε，内电阻不能忽略。闭合S后，调整R从左向右移动的过程中，在这一过程中，电压表的示数变化为ΔU，电流表的示数变化为ΔI（ ）
A、电压表示数增大，电流表示数减小
B、电压表示数减小，电流表示数增大
C、ΔU/ΔI减小
D、ΔU/ΔI不变
2、（多选）在如图所示电路中，电源电动势为ε，内电阻为r 。闭合S后，调整R从左向右移动的过程中，在这一过程中，电压表的示数变化为分别ΔU1、ΔU2，电流表的示数变化为ΔI（ ）
A、电压表v1示数增大，电压表v2示数增大,电流表A示数减小
B、ΔU1/ΔI==r
C、ΔU2/ΔI==R0
D、(ΔU1--ΔU2 ) /ΔI不变
3.（多选）如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现电压表、示数变化的绝对值分别为Δ和Δ，下列说法中正确的
A. 小灯泡变暗，、变亮
B. 小灯泡、变暗，变亮
C. Δ>Δ D. Δ
