1.限流式
图中变阻器起限流作用，求待测电阻Rx的电压可调范围
限流式电路的特点:
1.电压不能从零开始调节,调节范围较小.但电路结构较为简单.
2.电能损耗较小.
2.分压式
图中变阻器起分压作用，求待测电阻Rx的电压可调范围0～E
分压式电路的特点:
1.电压可以从零开始调节到电源电动势,调节范围较大. 但电路结构较为复杂.
2.电能损耗较大.
分压限流的选择
负载电阻电压要求变化范围较大，且从零开始连读可调，应选分压电路.
若负载电阻的阻值Rx远大于滑动变阻器总阻值R，应选分压电路.
若负载电阻的阻值Rx小于滑动变阻器总阻值R或相差不多，且没有要求电压从零可调,应选限流电路.
两种电路均可时限流电路优先，因为限流电路总功率小。
特殊问题要具体问题具体分析.
题型一：电流表内外接、限流和分压接法的选择。
用伏安法测量一个定值电阻阻值，器材规格如下：
(1)待测电阻(约100Ω)
(2)直流毫安表(量程10mA，内阻50Ω)
(3)直流电压表(量程3V，内阻5kΩ)
(4)直流电源(输出电压4V，内阻可不计)
(5)滑动变阻器(阻值范围15Ω，允许最大电流1 A)
(6)开关一个，导线若干

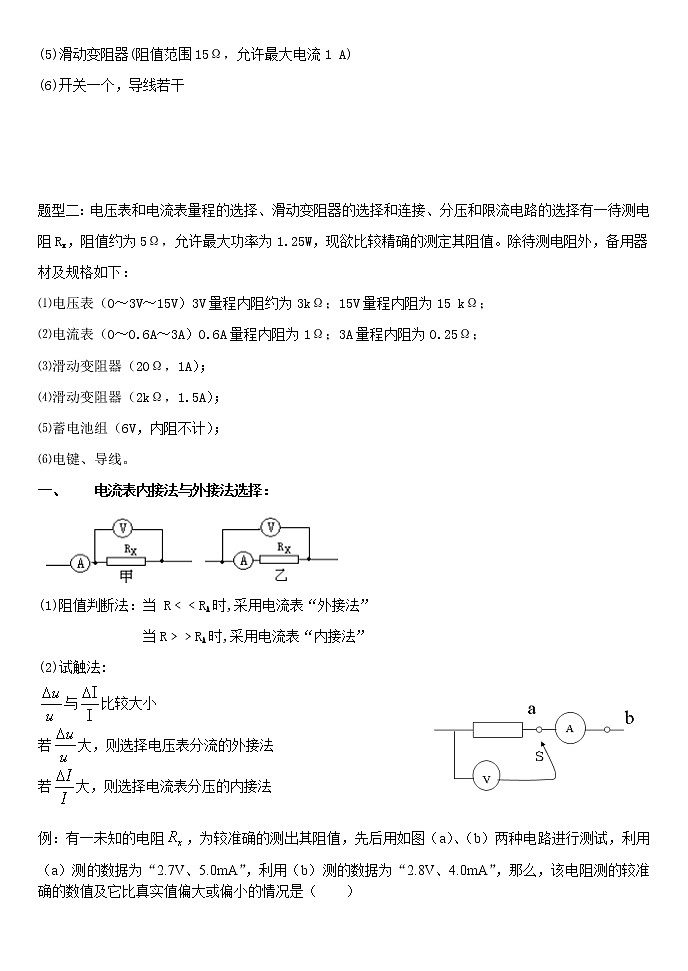

题型二：电压表和电流表量程的选择、滑动变阻器的选择和连接、分压和限流电路的选择有一待测电阻Rx，阻值约为5Ω，允许最大功率为1.25W，现欲比较精确的测定其阻值。除待测电阻外，备用器材及规格如下：
⑴电压表（0～3V～15V）3V量程内阻约为3kΩ；15V量程内阻为15 kΩ；
⑵电流表（0～0.6A～3A）0.6A量程内阻为1Ω；3A量程内阻为0.25Ω；
⑶滑动变阻器（20Ω，1A）；
⑷滑动变阻器（2kΩ，1.5A）；
⑸蓄电池组（6V，内阻不计）；
⑹电键、导线。
电流表内接法与外接法选择：
(1)阻值判断法：当 R﹤﹤RA时,采用电流表“外接法”
当R﹥﹥RA时,采用电流表“内接法”
(2)试触法:
与比较大小
若大，则选择电压表分流的外接法
若大，则选择电流表分压的内接法
例：有一未知的电阻，为较准确的测出其阻值，先后用如图（a）、（b）两种电路进行测试，利用（a）测的数据为“2.7V、5.0mA”，利用（b）测的数据为“2.8V、4.0mA”，那么，该电阻测的较准确的数值及它比真实值偏大或偏小的情况是（ ）
A. ，偏大；B. ，偏小；
C. ，偏小；D. ，偏大。
二、测金属丝电阻率
实验步骤
1) 测量电阻丝的直径d.
2)按电路图连接好用伏安法测电阻的实验电路；
3)把一段同规格的电阻丝接入电路，用mm刻度尺量出其接入电路的长度l.
4)把滑动变阻器的滑片调至适当位置，电路经检验无误后闭合电键，改变滑动片的位置，读出几组相应的电流表和电压表的示数Ｉ和Ｕ的值。求出电阻的平均值.
５)利用 计算金属丝的电阻率.
例1：在做“测定金属丝的电阻率”的实验中，下列做法正确的是：( )
A.用米尺量金属丝的全长（测三次），求出平均值，然后接入电路中
B.在铅笔上密绕金属丝30匝，量出宽度，除于匝数，得出金属丝的直径
C.用伏安法测电阻时宜用安培表内接法，多次测量求出平均值
D.实验中，通电时间不宜太长，电流不宜过大，尽量保持金属丝的温度不变
例2： (1)用游标为50分度的游标卡尺测量某工件的长度时，示数如图所示，则测量结果应该读作________mm.
(2)用螺旋测微器测圆柱体的直径时，示数如图实所示，此示数为 ________mm.
针对练习
1、为了测定一个6V、3W的小电珠在不同电压下的功率,所需的实验器材如图所示.已知电流表的内阻可忽略,滑线电阻的阻值为10Ω,各电表的量程如图.测量时要求电珠两端的电压从0伏开始连续调节,测得多组数据。请按要求在实物图上连线.
2、用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示。让电压表一端先后接到b点和c点，观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟________表的内阻可以比拟。电压表的两端应接在a、________两点；若电压表的示数有显著变化，则待测电阻的阻值跟_________表的内阻可比拟，电压表应接在a、________两点。
3、用伏安法测金属电阻（约为5Ω）的值。已知电流表内阻为，量程为0.6A，电压表内阻为几千欧，量程为3V，电源电动势为9V，滑动变阻器的阻值为，额定电流为5A，试画出测量Rx的原理图。
4、欲用伏安法测定一段阻值为左右的金属导线的电阻，要求测量结果尽量准确，备有以下器材：
A. 电池组（3V、）
B. 电流表（）
C. 电流表（）
D. 电压表（0~3V、3kΩ）
E. 电压表（0~15V、15kΩ）
F. 滑动变阻器（0~）
G. 滑动变阻器（0~200Ω,0.3A）
H. 开关、导线
（1）上述器材中应选用的是______________。
（2）实验电路应采用电流表__________接法（填“内”或“外”）。
（3）画出实验电路图。
5、用伏安法测电阻，可接成如图所示的两个电路。当用（a）图的电路测量时，电压表和电流表的示数分别为5V、0.6A；用（b）图的电路测量时，电压表和电流表的示数分别为4.6V、0.8A。电源两端的电压不变，则被测电阻的准确值为多少？
