2021年辽宁省锦州市九年级上学期物理期中考试试卷
展开
这是一份2021年辽宁省锦州市九年级上学期物理期中考试试卷，共20页。试卷主要包含了单项选择题，多项选择题，填空题，作图题，简答题，计算题，实验题等内容，欢迎下载使用。

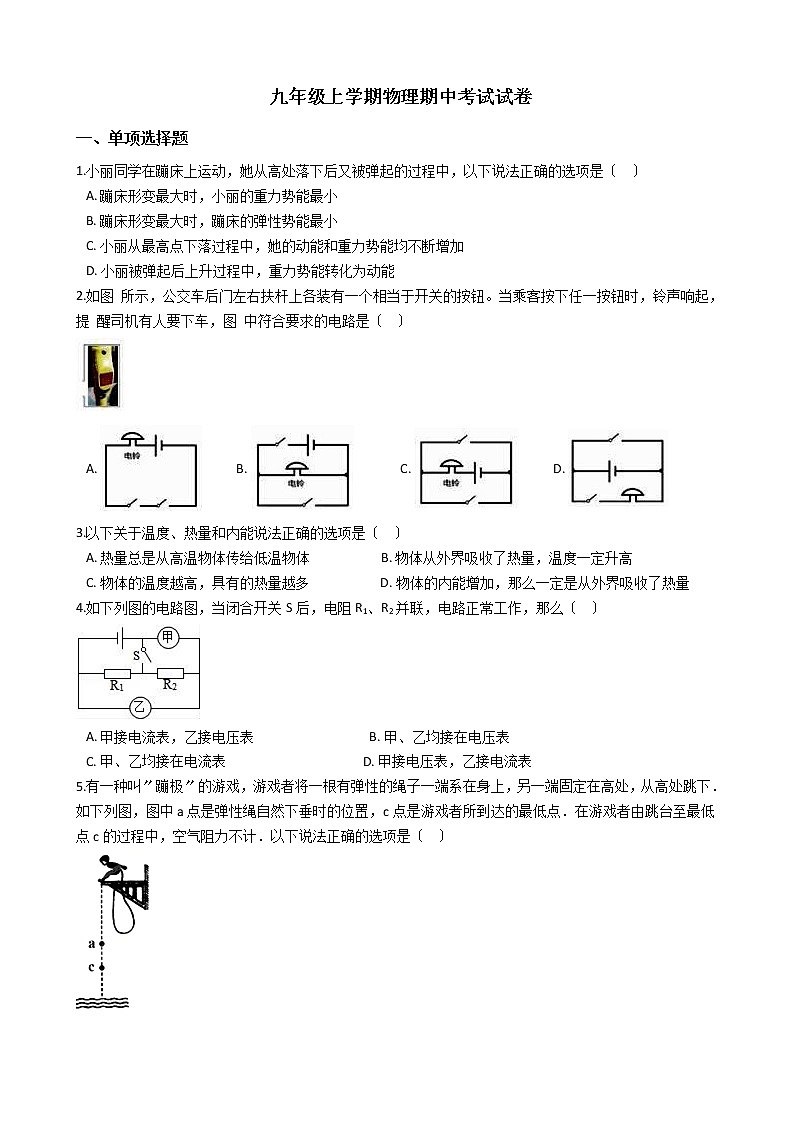

九年级上学期物理期中考试试卷
一、单项选择题
1.小丽同学在蹦床上运动，她从高处落下后又被弹起的过程中，以下说法正确的选项是〔 〕
A. 蹦床形变最大时，小丽的重力势能最小
B. 蹦床形变最大时，蹦床的弹性势能最小
C. 小丽从最高点下落过程中，她的动能和重力势能均不断增加
D. 小丽被弹起后上升过程中，重力势能转化为动能
2.如图 所示，公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时，铃声响起，提 醒司机有人要下车，图 中符合要求的电路是〔 〕
A. B. C. D.
3.以下关于温度、热量和内能说法正确的选项是〔 〕
A. 热量总是从高温物体传给低温物体 B. 物体从外界吸收了热量，温度一定升高
C. 物体的温度越高，具有的热量越多 D. 物体的内能增加，那么一定是从外界吸收了热量
4.如下列图的电路图，当闭合开关S后，电阻R1、R2并联，电路正常工作，那么〔 〕
A. 甲接电流表，乙接电压表 B. 甲、乙均接在电压表
C. 甲、乙均接在电流表 D. 甲接电压表，乙接电流表
5.有一种叫〞蹦极〞的游戏，游戏者将一根有弹性的绳子一端系在身上，另一端固定在高处，从高处跳下．如下列图，图中a点是弹性绳自然下垂时的位置，c点是游戏者所到达的最低点．在游戏者由跳台至最低点c的过程中，空气阻力不计．以下说法正确的选项是〔 〕

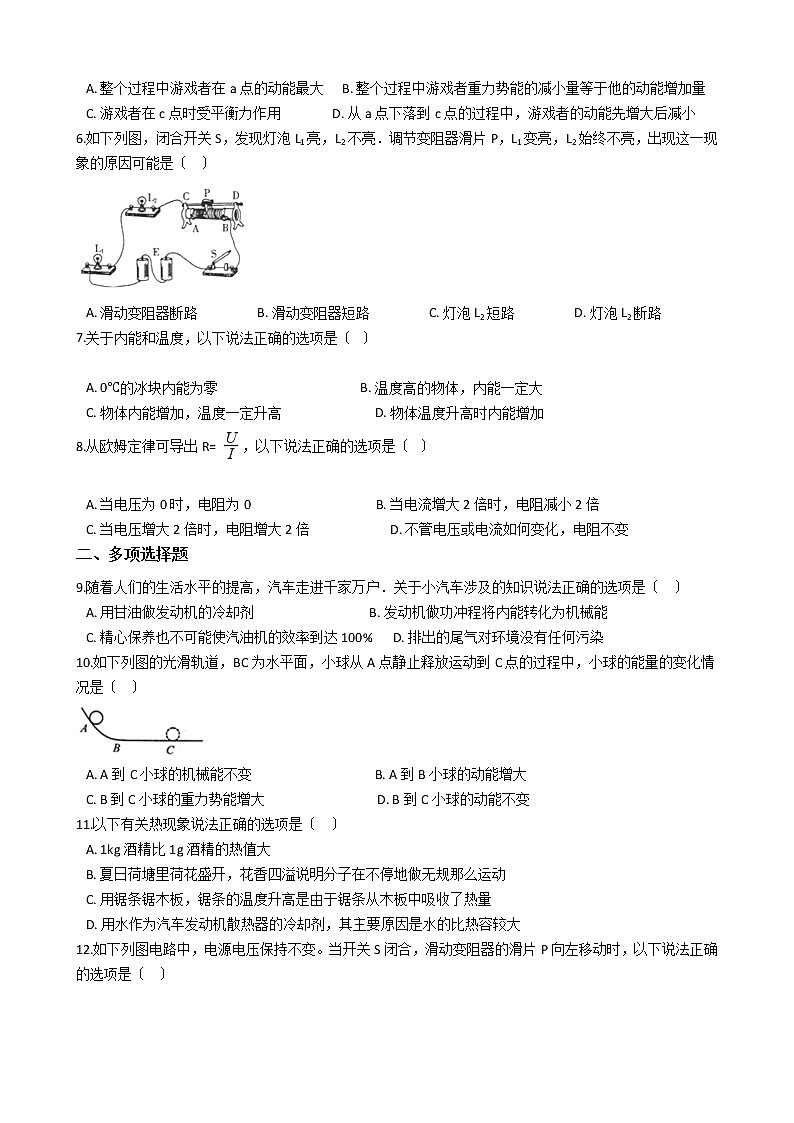

A. 整个过程中游戏者在a点的动能最大 B. 整个过程中游戏者重力势能的减小量等于他的动能增加量
C. 游戏者在c点时受平衡力作用 D. 从a点下落到c点的过程中，游戏者的动能先增大后减小
6.如下列图，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是〔 〕
A. 滑动变阻器断路 B. 滑动变阻器短路 C. 灯泡L2短路 D. 灯泡L2断路
7.关于内能和温度，以下说法正确的选项是〔 〕
A. 0℃的冰块内能为零 B. 温度高的物体，内能一定大
C. 物体内能增加，温度一定升高 D. 物体温度升高时内能增加
8.从欧姆定律可导出R= ，以下说法正确的选项是〔 〕
A. 当电压为0时，电阻为0 B. 当电流增大2倍时，电阻减小2倍
C. 当电压增大2倍时，电阻增大2倍 D. 不管电压或电流如何变化，电阻不变
二、多项选择题
9.随着人们的生活水平的提高，汽车走进千家万户．关于小汽车涉及的知识说法正确的选项是〔 〕
A. 用甘油做发动机的冷却剂 B. 发动机做功冲程将内能转化为机械能
C. 精心保养也不可能使汽油机的效率到达100% D. 排出的尾气对环境没有任何污染
10.如下列图的光滑轨道，BC为水平面，小球从A点静止释放运动到C点的过程中，小球的能量的变化情况是〔 〕
A. A到C小球的机械能不变 B. A到B小球的动能增大
C. B到C小球的重力势能增大 D. B到C小球的动能不变
11.以下有关热现象说法正确的选项是〔 〕
A. 1kg酒精比1g酒精的热值大
B. 夏日荷塘里荷花盛开，花香四溢说明分子在不停地做无规那么运动
C. 用锯条锯木板，锯条的温度升高是由于锯条从木板中吸收了热量
D. 用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较大

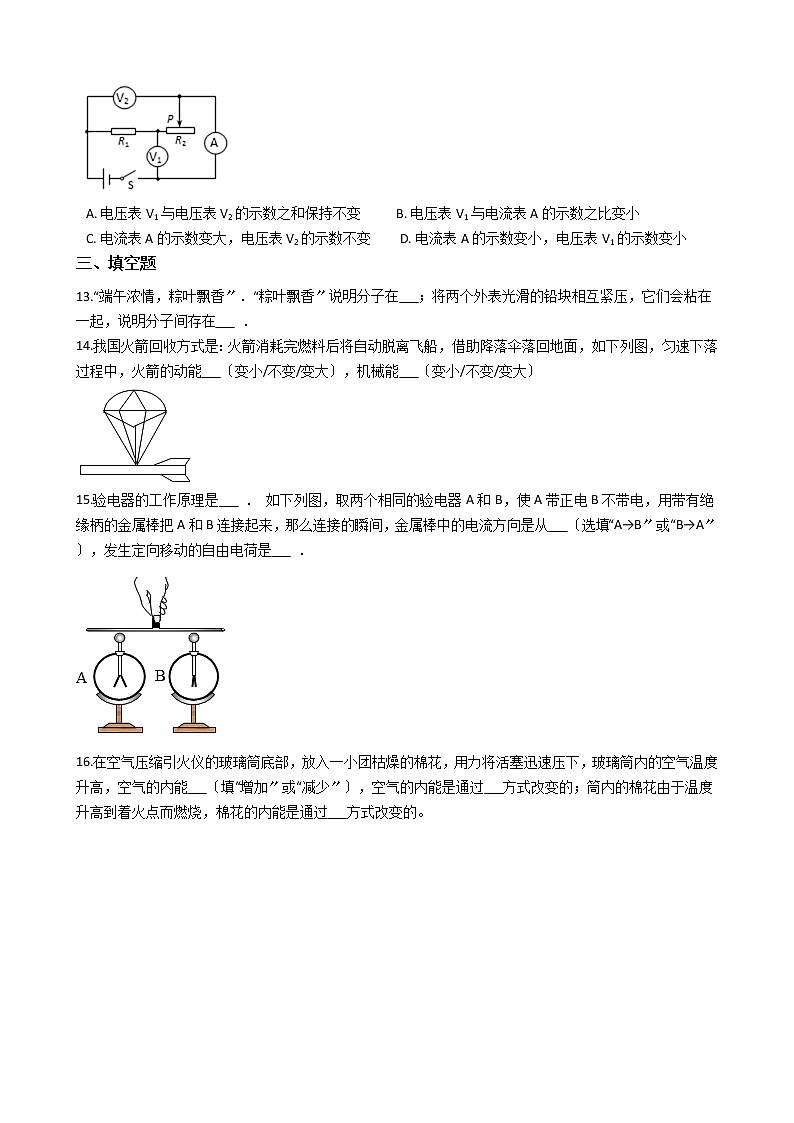

12.如下列图电路中，电源电压保持不变。当开关S闭合，滑动变阻器的滑片P向左移动时，以下说法正确的选项是〔 〕
A. 电压表V1与电压表V2的示数之和保持不变 B. 电压表V1与电流表A的示数之比变小
C. 电流表A的示数变大，电压表V2的示数不变 D. 电流表A的示数变小，电压表V1的示数变小
三、填空题
13.“端午浓情，粽叶飘香〞．“粽叶飘香〞说明分子在 ；将两个外表光滑的铅块相互紧压，它们会粘在一起，说明分子间存在 ．
14.我国火箭回收方式是：火箭消耗完燃料后将自动脱离飞船，借助降落伞落回地面，如下列图，匀速下落过程中，火箭的动能 〔变小/不变/变大〕，机械能 〔变小/不变/变大〕
15.验电器的工作原理是 ． 如下列图，取两个相同的验电器A和B，使A带正电B不带电，用带有绝缘柄的金属棒把A和B连接起来，那么连接的瞬间，金属棒中的电流方向是从 〔选填“A→B〞或“B→A〞〕，发生定向移动的自由电荷是 ．
16.在空气压缩引火仪的玻璃筒底部，放入一小团枯燥的棉花，用力将活塞迅速压下，玻璃筒内的空气温度升高，空气的内能 〔填“增加〞或“减少〞〕，空气的内能是通过 方式改变的；筒内的棉花由于温度升高到着火点而燃烧，棉花的内能是通过 方式改变的。
17.一台四冲程柴油机的曲轴转速是3000R/min，它1秒钟对外做功 次；它在吸气冲程中，吸入汽缸里的物质是 ．
18.街道两旁的节日小彩灯同时亮同时灭，由此 〔选填“能〞或“不能〞〕判断其连接方式，如果其中一只彩灯烧杯，其它彩灯仍然发光，由此可判断彩灯的连接方式为 〔选填“串〞或“并〞〕联．
19.装着开水的暖水瓶，有时瓶内的水蒸气会把瓶塞顶起，在这个过程中，暖水瓶内的水蒸气对瓶塞做功，温度________〔填“升高〞或“降低〞〕，内能________〔填“增大〞或“减小〞〕。
20.如下列图的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中,灯泡的亮度 〔填“变亮〞、“变暗〞或“不变〞〕，电压表的示数将 〔填“增大〞或“减小〞〕．
21.在如图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。那么电源电压为 V；电阻R1的阻值为 Ω；当滑片P移到中点时，通过R1的电流为 A。
四、作图题
22.用笔画线表示导线，按照如图甲所示的电路图，将图乙中各元件连接起来．(灯泡L1中的电流约为0.7 A；导线不允许交叉)
23.高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人〞。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。每个洗手间的插销相当于一个开关，请画出能实现上述功能的电路图。
五、简答题
24.夏天枯燥的天气里用塑料梳子梳头发，头发往往会随梳子飘起，为什么?且头发越梳越蓬松又是为什么?
六、计算题
25.如下列图的电路中，电源电压是12V且保持不变，R1=R3=4Ω， R2＝6Ω。试求：
〔1〕当开关S1、S2断开时，电流表和电压表示数各是多少？
〔2〕当开关S1、S2均闭合时，电流表和电压表示数各是多少？
26.某家庭用的燃气热水器，将20kg的水从10℃加热到60℃，完全燃烧了0.21m3的煤气。水的比热容为4.2×103J/〔k g·℃〕，煤气的热值为4×107J/m3。试求：
〔1〕.煤气完全燃烧放出的热量是多少？
〔2〕.水吸收的热量是多少？
〔3〕.该热水器烧水的效率是多少？
27.如下列图的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：
〔1〕R1的阻值是多大？
〔2〕R2取最小值时，电压表的读数是多大？R2接入电路的阻值最小为多少？
七、实验题
28.为了比较水和食用油的吸热能力，同学们做了如以下列图所示的实验，在2个相同的烧杯中分别装有质量相同的水和食用油，用两个电加热器对其加热，并用相同的两支温度计分别测量水和食用油的温度，实验数据如下：
〔1〕本实验中，对电加热器的要求是规格________ 〔填“相同〞或“不同〞〕，用________ 〔填“加热时间的长短〞或“升高的温度〞〕来反映物质吸热的多少．
〔2〕由实验数据分析可知：在本实验中，为比较水和食用油吸热能力的大小，同学们采用的方法是________ ，比较加热时间的长短．质量相同的水和食用油，升高相同的温度时，________吸热的热量多．
〔3〕如果加热相同的时间，质量相同的水和食用油，________升高的温度更高，________的吸热能力更强．假设不考虑热量损失，那么通过实验数据求出食用油的比热容为________
29.如下列图是探究“物体动能的大小与什么因素有关〞的实验装置示意图．
〔1〕该实验装置要探究的是物体动能的大小与物体________的关系〔物体A、B质量不变〕
〔2〕该实验中所探究物体的动能是指物体________〔选填“A〞或“B〞〕的动能
〔3〕该实验物体动能的大小是通过________来反映的
〔4〕该实验物体的速度是指物体A从斜面上由静止滚下与物体B即将碰撞时的速度，它是通过________〔选填“高度〞或“质量〞〕来改变的
〔5〕实验说明，同一物体A从斜面高处滚下，高度越大，物体B被撞得越远，可得结论________
〔6〕假设要研究物体动能与质量的关系，那么需不同质量的物体从斜面________高度由静止滚下，并观察记录．
30.在探究串联电路电压特点的实验中：
〔1〕请在虚线框中画出图对应的电路图；
〔2〕连接好电路，闭合开关发现两灯都不亮，电压表指针有明显偏转，那么故障是：________．
〔3〕某次测量时，电压表的示数如下列图，那么此时小灯泡L1两端的电压为________V；
〔4〕某同学在测量了L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量小灯泡L2两端的电压，这一做法存在的问题是________．
31.某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了以下器材：电压表、电流表、电池组〔电压3V〕、滑动变阻器〔20Ω 2A〕、刻度尺、开关和导线假设干．
〔1〕为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把〔甲〕中还没有连接的一根导线接上，使电路完整；
〔2〕闭合开关前，应将滑动变阻器的滑片移至变阻器的最________〔选填“左〞或“右〞〕端；滑动变阻器标有〔20Ω 2A〕字样，其物理涵义是________．
〔3〕某次实验中，测得电压表的读数为2.1V，电流表指针偏转如图〔乙〕所示，那么电流表的读数为I=________A．
〔4〕实验中移动金属夹P，分别测得AP段的长度l和对应的电阻值R，数据如表：
l/cm
30
40
50
60
70
80
R/Ω
2.1
2.8
3.5
4.2
4.9
5.6
分析表中数据可知：金属丝电阻的大小与长度成________〔选填“正比〞或“反比〞〕；
〔5〕根据探究结果，如果有一根材料和粗细相同的金属丝长度为1m，那么它的电阻为________Ω．
32.小明利用如图实验装置探究“电流跟电压的关系〞，电源电压恒为3V，电阻R阻值为5Ω，滑动变阻器标有“20Ω 1A〞字样。
实验组次
1
2
3
4
5
电压U/V
05
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
〔1〕请用笔画线代替导线将图中实物电路连接完整；
〔2〕刚连完最后一根导线，发现两电表指针立即发生偏转，其原因可能是______ 〔只填序号〕
A.开关未断开
B.滑动变阻器短路
C.电阻R断路
〔3〕解决问题后，闭合开关，调节滑动变阻器，小明得到五组数据〔如上表〕：
①获得第3组实验数据后，要想得到第4组数据，应将滑片P向________ 〔选填“A〞或“B〞〕端移动；
②分析论证时，同组小丽通过计算，认为表中有一组可能是错误的，请指出她认为错误的数据组次及原因________ 。
③排出错误数据后，分析可得：电阻一定时，导体中的电流跟导体两端电压成________ 比。
答案解析局部
一、单项选择题
1.【答案】 A
【解析】【解答】解：A、由于小丽与蹦床逐渐接触，即其运动的速度逐渐减小，高度减小，即动能和重力势能减小，即减小的动能和重力势能转化为弹性势能，蹦床形变最大时，小丽的重力势能最小，故A正确；
B、在弹性限度内，弹性形变越大，物体具有的弹性势能越大，所以蹦床形变最大时，蹦床的弹性势能最大．故B错误，
C、小丽从最高点下落，接触蹦床前，其质量不变，速度不断变大，高度不断不减小，所以动能变大，重力势能变小；
接触蹦床后，蹦床的弹性形变逐渐增大，向上的弹力逐渐增大；在弹力小于重力这段时间内，合力向下，小丽做加速运动，小丽的动能逐渐增大；当弹力大于重力后，合力向上，小丽做减速运动，小丽的动能逐渐减小；所以在此过程中，小丽的动能先增加后减小，同时，在此过程中小丽的高度不断减小，所以重力势能不断减小．故C错误；
D、小丽被弹起后上升过程中，其质量不变，速度变小，高度增加，动能转化为重力势能．故D错误．
应选A．
【分析】利用以下知识分析解答：〔1〕动能大小的影响因素：质量、速度；质量不变、速度越大，动能越大；〔2〕重力势能大小的影响因素：质量、高度；质量不变、高度越高，重力势能越大；〔3〕影响弹性势能的因素有弹性形变的大小，在弹性限度内，弹性形变越大，物体具有的弹性势能越大．
2.【答案】 C
【解析】【解答】当乘客按下任一按钮，铃声都会响起，说明这两个开关可以独立工作、互不影响即为并联，且电铃位于干路上，由图示电路图可知，C符合题意，ABD不符合题意。
故答案为：C.
【分析】闭合任何开关都可以让用电器工作，开关是并联的。
3.【答案】 A
【解析】【解答】解：A、两个不同温度的物体相接触发生热传递时，热量总是从高温物体传给低温物体，故A正确；
B、物体吸收热量，温度不一定会升高，比方晶体熔化过程，虽然吸收热量，但温度不变．故B错误；
C、只有在热传递过程中才能提到热量；故C错误；
D、物体内能增加，可能是外界对物体做功，也有
可能是发生了热传递，故D错误
应选A．
【分析】热量是指在热传递过程中传递的能量，只有在热传递过程中才能提到热量；
温度表示物体的冷热程度，在微观角度看表示了大量分子无规那么运动的剧烈程度；
内能是分子动能〔大量分子做无规那么热运动的剧烈程度〕和分子势能〔分子间作用力〕的总和．
4.【答案】 D
【解析】【解答】由图中可以看出：闭合开关S后，甲与电阻R2并联，乙与电阻R2串联，所以甲为电压表，乙与R2串联，所以乙为电流表，这样符合电阻R1、R2并联，电路正常工作。
故答案为：D。
【分析】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线，据此判断即可。
5.【答案】 D
【解析】【解答】AD、游戏者从跳台到a的过程中，质量不变，速度越来越大，动能越来越大；
从a点到c点的过程中(如以下列图)，到绳的拉力由小变大，开始时拉力小于重力，游戏者仍加速运动，当拉力大于重力后，才减速运动，所以从a点到c点的过程中，游戏者的动能先增大后减小，从a点的动能并不是最大的，A说法错误，不符合题意，D说法正确，符合题意；
所以，整个过程中，游戏者的动能先增大后减小，最后动能为零．A不符合题意，D符合题意；
B. 游戏者从跳台到a的过程中，重力势能转化为动能；从a到c的过程中，重力势能转化为动能和弹性势能．B不符合题意．
C. 游戏者在c点时(最低点)，弹性绳被拉得最长，拉力最大，拉力大于游戏者的重力，这两个力是非平衡力，C不符合题意．
故答案为：D.
【分析】动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大。注意分析能量转化时，就看什么能量减少了，什么能量增加，总是减少的能量转化为增加的能量。
6.【答案】 C
【解析】【解答】解：A、假设滑动变阻器断路，那么整个电路断路，两灯都不亮，所以A错误；
B、假设滑动变阻器短路了，那么滑动变阻器不会引起L1亮度的变化，所以B错误；
C、假设灯L2短路了，那么L2不亮，L1照常发光，所以C正确；
D、假设灯泡L2断路，那么L1也不能发光，所以D错误．
应选C．
【分析】在串联电路中，假设只有一个用电器工作，那么电路中不能发生断路，可能是另一个用电器发生了短路而造成的．
假设发生断路，那么整个电路都不会有电流，所有的用电器都不会工作．
7.【答案】 D
【解析】【解答】解：A、一切物体都有内能，故0℃的冰块也有内能，故A错误；
B、内能的大小与物体的质量、温度有关，所以温度高的物体，但质量小，内能不一定大，故B错误；
C、晶体熔化过程中，质量、温度不变，但吸热，故内能增加且温度不升高，故C错误；
D、同一物体，温度升高，内能增加，故D正确；
应选D．
【分析】〔1〕一切物体都有内能；〔2〕内能的大小与物体质量、温度和状态有关；〔3〕晶体熔化过程中，内能增加但温度不升高；
此题考查了内能的影响因素、具有内能的条件、内能的改变等知识点，是一道综合题．
8.【答案】 D
【解析】【解答】解：电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，所以，当电压为0时、电流增大2倍时或电压增大2倍时，电阻的阻值不变，故ABC错误，D正确．
应选D．
【分析】电阻是导体本身的一种性质，它与两端的电压和通过电流无关，R= 这个导出公式只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值．
此题主要考查学生对导体电阻的理解和运用，导体的电阻是不变的．学习物理公式时，要注意不能像数学公式一样来分析，因为物理公式中的每个字母都代表一个特定的物理量，有其本身的物理意义，如此题中的电阻就不能说与电压成正比，与电流成反比．
二、多项选择题
9.【答案】 B,C
【解析】【解答】A．由于水的比热容较大，汽车用水做发动机的冷却剂，A不符合题意；
B．发动机做功冲程，燃气推动活塞做功，将内能转化为机械能，B符合题意；
C．任何方法都不可能使汽油机的效率到达100%，C符合题意；
D．排出的尾气对环境是有污染的，D不符合题意。
故答案为：BC。
【分析】水的比热容较大，常用来做冷却剂。
在内燃机的四个冲程中做功冲程对外做功，将内能转化为机械能；压缩冲程压缩气体的过程中，将机械能转换为内能。
任何能量转化过程都伴随能量的损失，所以转化效率不可能到达100%；
热机排出的废气带走了大量的热量，所以热机的效率都比较低，同时废气中还含有二氧化碳、二氧化硫等有害物质污染环境。
10.【答案】 A,B,D
【解析】【解答】A．因为轨道是光滑的，所以从A到C小球的机械能不变，A符合题意；
B．小球滚下时，高度变小，速度变大，重力势能转化为动能，所以，A到B小球的动能增大，B符合题意；
C．BC为水平面，小球在此段运动时，高度不变，所以，B到C小球的重力势能不变，C不符合题意；
D．由于轨道光滑，所以小球在BC段做匀速直线运动，B到C小球的动能不变，D符合题意。
故答案为：ABD。
【分析】动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大。注意分析能量转化时，就看什么能量减少了，什么能量增加，总是减少的能量转化为增加的能量。
11.【答案】 B,D
【解析】【解答】A．热值是燃料的一种特性，与燃料的种类有关，与质量无关，所以，1kg酒精和1g酒精的热值相等，A不符合题意；
B．花香四溢是扩散现象，说明分子在不停地做无规那么运动，B符合题意；
C．用锯条锯木板时，通过做功改变了锯条的内能，使它内能增大，温度升高，C不符合题意；
D．用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较大，和相同质量的其它物体相比，升高相同温度，可以吸收更多热量，D符合题意。
故答案为：BD。
【分析】热值是燃料的一种特性，与燃料的种类有关，与质量无关。
扩散：不同物质相互接触，彼此进入对方现象。说明一切物体的分子都永不停息地做无规那么运动。
物体对外做功，物体的内能减小；外界对物体做功，物体的内能增大。
水的比热容较大，常用作冷却剂。
12.【答案】 B,C
【解析】【解答】ACD．由电路图可知，两电阻串联，电压表V1测R2两端的电压，V2测电源的电压，电流表测电路中的电流。因电源的电压不变，所以，电压表V2的示数不变；当开关S闭合，滑动变阻器的滑片P向左移动时，滑动变阻器接入电路的电阻变小，电路的总电阻变小；由 可知，电路中的电流变大，即电流表A的示数变大，由U=IR可知，R1两端的电压变大；因串联电路的总电压等于各分电压之和，所以，滑动变阻器两端的电压减小，即电压表V1的示数变小，那么电压表V1与电压表V2的示数之和变小，C符合题意，AD不符合题意；
B．电压表V1的示数变小，电流表A的示数变大，电压表V1与电流表A的示数之比变小，B符合题意。
故答案为：BC。
【分析】理清元件的连接方式及电表的测量对象，根据滑片的移动确定电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化，进一步得出答案。
三、填空题
13.【答案】 做永不停息的无规那么运动；吸引力
【解析】【解答】“粽叶飘香〞属于扩散现象，说明分子在永不停息地做无规那么运动；将两个外表光滑的铅块相互紧压，它们会粘在一起，说明分子间存在引力．
【分析】分子动理论的内容是：〔1〕物质由分子组成的，分子间有空隙；〔2〕一切物体的分子都永不停息地做无规那么运动；〔3〕分子间存在相互作用的引力和斥力。
14.【答案】 不变；变小
【解析】【解答】〔1〕火箭匀速下落过程中，质量不变，速度大小不变，所以火箭的动能不变．
〔2〕火箭高度降低，重力势能减小，所以机械能变小．
【分析】动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大。注意分析能量转化时，就看什么能量减少了，什么能量增加，总是减少的能量转化为增加的能量。
15.【答案】 同种电荷相互排斥；A→B；自由电子
【解析】【解答】〔1〕验电器是利用同种电荷相互排斥的原理制成的；
〔2〕A验电器带正电，说明A缺少电子，连接的瞬间，自由电子从B移动到A，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向A→B．
【分析】验电器是利用同种电荷相互排斥的原理制成的。在金属导体中，能够自由移动的电荷是负电荷〔自由电子〕，所以在金属导体中，电流的方向始终与自由电荷的运动方向相反。
16.【答案】 增加；做功；热传递
【解析】【解答】迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加；
空气温度升高，这是通过做功的方法增大空气内能的；
当温度到达棉花的燃点时，棉花就会燃烧，这是通过热传递的方式增加棉花的内能的。
【分析】改变物体的内能两种方法：做功和热传递，这两种方法对改变物体的内能是等效的。物体对外做功，物体的内能减小；外界对物体做功，物体的内能增大。物体吸收热量，当温度升高时，物体内能增大；物体放出热量，当温度降低时，物体内能减小。
17.【答案】 25；空气
【解析】【解答】解：四冲程柴油机飞轮的转速是3000r/min=3000r/60s=50r/s，表示每秒飞轮转动50圈，而每2圈4个冲程，做功一次，所以1s内完成100个冲程、对外做功25次；
四冲程柴油机吸入气缸的物质是空气．
故答案为：25；空气．
【分析】〔1〕热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周；〔2〕四冲程柴油机吸入气缸的物质是空气．
18.【答案】 不能；并
【解析】【解答】解：串联电路的开关控制整个电路，并联电路中干路开关控制整个电路，因此街道两旁的节日小彩灯同时亮同时灭不能判断其连接方式；
如果其中一只彩灯烧杯，其它彩灯仍然发光，由此可以判断彩灯的连接方式是并联，因为并联电路有多条路径，各用电器之间互不影响．
故答案为：不能；并．
【分析】串联电路中各用电器之间相互影响，并联电路中各用电器之间互不影响，串联电路需要一个开关就能控制整个电路，并联电路干路开关控制整个电路，支路开关控制各自的支路．
19.【答案】 降低；减小
【解析】【解答】暖水瓶内的水蒸气对瓶塞做功，水蒸气的内能减小，温度降低.
故答案为：降低；减小。
【分析】当内能向外做功时，内能减小，温度降低。
20.【答案】 不变；减小
【解析】【解答】如图，电压表连接在滑动变阻器的滑片位置，电压表相当于断路，因此，相当于滑动变阻器滑片没有连入电路。滑动变阻器不能改变电路中电阻的大小，因此，电路中电流不变，灯泡亮度不变。
滑动变阻器从左向右滑动的过程中，电流不变，电压表所测局部电阻变小，根据公式 可知，电压表示数减小。
【分析】理清元件的连接方式及电表的测量对象，图中，滑动变阻器的阻值全部接入电路，无论滑片如何移动，电路中的电阻不变，电路中的电流不变，小灯泡两端的电压不变，其功率不变，故亮度不变，根据滑动变阻器滑片移动方向判断滑动变阻器接入电路的电阻如何变化，由欧姆定律判断电压表示数如何变化。
21.【答案】 6；10；0.3
【解析】【解答】由电路图可知，滑动变阻器R2与定值电阻R1串联，电压表测R1两端的电压。当滑动变阻器接入电路中的电阻为0时，电路为R1的简单电路，电压表测电源的电压，那么由图乙可知，电源的电压U＝6 V；当滑动变阻器接入电路中的电阻最大即R2＝20 Ω时，电压表的示数最小，由图乙可知，R1两端的电压U1＝2 V，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压U2＝U－U1＝6 V－2 V＝4 V
因串联电路中各处的电流相等，所以
即
解得R1＝10Ω。
当滑片P移到中点时，通过R1的电流I1＝I＝ ＝0.3A
【分析】理清元件的连接方式及电表的测量对象，根据图像读出滑动变阻器的阻值与电压表的对应示数，利用欧姆定律分析计算即可。
四、作图题
22.【答案】 解：如下列图：
【解析】【解答】电路中,两灯并联,开关S2与灯L2串联,只控制灯L2;S1控制整个电路,因灯泡L1中的电流约为0.7A，根据并联电路电流的规律，干路电流一定大于0.7A，故电流表选用大量程串联在干路中，根据电路图连接实物图，如下所示：
【分析】根据电路图连接实物图，注意电流从电流表正接线柱流入，各元件顺序与电路图一一对应。
23.【答案】 解：如下列图：
【解析】【解答】由题知，两个洗手间都有人并锁住〔即两个开关都闭合〕时红灯亮，两个洗手间都没有人或者只有一个有人〔即两个开关都断开或一个开关断开〕时红灯不亮，所以两洗手间的插销开关相互影响、不能独立工作，即两开关串联，然后与电源、红灯串联组成电路，如以下列图所示：
【分析】两个相邻的洗手间都有人并且锁住时红灯亮，两洗手间都没有人或者只有一个有人时灯不亮，说明两插销即开关不能独立工作、相互影响，即为串联，据此设计电路图。
五、简答题
24.【答案】 解：夏天枯燥的天气里用塑料梳子梳头发，会发生摩擦起电现象，使梳子和头发带上等量的异种电荷，由于异种电荷相互吸引，所以头发会随梳子飘起；又因头发带上同种电荷，同种电荷相互排斥，所以头发会越梳越蓬松。
【解析】【分析】摩擦起电，异种电荷相互吸引，同种电荷相互排斥。
六、计算题
25.【答案】 〔1〕解：当S1、S2断开时，R2、R3串联，电流表测电路中电流，电压表测R2两端电压，此时电路总电阻
电流表示数
电压表示数
答：当开关S1、S2断开时，电流表示数为1.2A，电压表示数为7.2V；
〔2〕解：S1、S2闭合，R1与R2并联，R3被短路，电压表示数为
通过R1的电流
通过R2的电流
电流表示数
答：当开关S1、S2均闭合时，电流表示数为5A，电压表示数为12V。
【解析】【分析】〔1〕理清开关处于不同状态时元件的连接方式及电表的测量对象，电流表示数根据公式I=可求，电压表的示数根据公式U=IR可求。
〔2〕同理，先求并联电路总电阻，再根据公式I=求出电路总电流。
26.【答案】 〔1〕解： Q放=qv=4× J/m³×0.21m³=8.4× J；
答：煤气完全燃烧放出的热量是8.4× 10 6 J；
〔2〕解：Q吸=cm△t=4.2×10³J/(kg℃)×20kg×(60℃-10℃)
=4.2× J；
答：水吸收的热量是4.2× 10 6 J；
〔3〕解：η= ×100%= =50%。
答：该热水器烧水的效率是50%。
【解析】【分析】〔1〕根据 Q放=qv求解；〔2〕根据Q吸=cm△t求解；〔3〕根据η= Q求解。
27.【答案】 〔1〕解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。R2两端的电压
R1两端的电压
答：R1的阻值是48Ω；
〔2〕解：当电流表的示数为0.6A时，滑动变阻器接入电路中的电阻最小，R1两端的电压
R2两端的电压
R2接入电路的阻值最小值
答：R2取最小值时，电压表的读数是7.2V，R2接入电路的阻值最小为12Ω。
【解析】【分析】〔1〕理清元件的连接方式及电表的测量对象，当R2接入电路的电阻是24Ω时，根据欧姆定律求出电路中的总电阻，根据电阻的串联求出R1的阻值。
〔2〕当电流表的示数最大时，滑动变阻器接入电路中的电阻最小，根据欧姆定律求出R1两端的电压，再根据串联电路电压规律求出R2两端的电压，最后根据欧姆定律求出R2接入电路的阻值最小值。
七、实验题
28.【答案】 〔1〕相同；加热时间的长短
〔2〕升高相同的温度；水
〔3〕食用油；水；2×103J/〔kg．℃〕
【解析】【解答】〔1〕实验中用规格相同的电加热器，相同时间内放出的热量才相同，物质吸收的热量才会相同；物质吸热的多少通过加热时间的长短来反映；〔2〕由实验数据分析可知：在本实验中，为比较水和食用油吸热能力的大小，同学们采用的方法是升高相同的温度，比较吸收热量的多少，即比较加热时间的长短；表中水和食用油的质量相同，升高的温度相同，水加热的时间长，说明水吸收的热量多；〔3〕根据表中数据可知，水和食用油的质量相同，如果加热时间相同〔即吸收的热量相同〕的话，食用油的温度会升得更高，说明食用油的吸热能力不如水的吸热能力强；水加热1min吸收的热量：Q＝ ，食用油加热1min吸收的热量：Q＝ ，同是加热1min，水和食用油吸收的热量相等，即 ＝ ， ，解得食用油的比热容c油＝2×103J/〔kg．℃〕．
【分析】〔1〕利用控制变量法分析，探究物质的吸热性能大小时，必须控制物质吸收的热量相等，因此实验中选用了两个相同的电加热器；用加热时间的长短来反映物质吸热的多少。
〔2〕可判断两种物质在吸收相同热量的情况下，升高温度的多少。温度升高较多的，那么吸热能力较小；也可以判断两种物质在升高相同温度的情况下，吸收热量的多少。吸收热量较少的，那么吸热能力较小。
〔3〕根据Q=cm〔t-t0〕求出水、食用油加热1min吸收的热量，两者吸收的热量相同，再求出食用油的比热容。
29.【答案】 〔1〕速度
〔2〕A
〔3〕B被撞的距离大小
〔4〕高度
〔5〕当物体质量相同时，物体的速度越大，动能越大
〔6〕相同
【解析】【解答】〔1〕动能的大小与物体的质量和速度都有关系，因此探究“物体动能的大小与什么因素有关？〞的实验中，由图知，只有一个小球，是要探究的是物体动能的大小与速度的关系；
〔2〕该实验研究的主体是小球A，研究的是小球A动能的大小与速度和质量的关系；
〔3〕该实验中小球动能的大小是通过B被撞距离的远近表达的，B被撞的越远，说明小球的动能越大，被撞的越近，说明小球的动能越小，这里采用了转换法的思想；
〔4〕该实验物体的速度是指物体A从斜面上静止滚下与物体B碰撞时碰撞前A的速度，这个速度的大小是通过控制小球A在斜面上的高度改变的；
〔5〕同一物体A从斜面高处滚下，高度越大，物体B被撞得越远，说明动能越大，可得结论为：当物体质量相同时，物体的速度越大，动能越大；
〔6〕为了研究物体动能与物体质量的关系，实验中应屡次让不同质量的物体从斜面同一高度上静止滚下，控制小球的速度相同，应改变物体A的质量．
【分析】〔1〕利用控制变量法分析，动能的大小与质量和速度有关；探究动能大小与速度的关系，应控制球的质量相同而速度不同；研究与质量关系时，要保证速度相同，质量不同。
〔2〕小球动能大小通过小球推动木块移动的距离来反映，采用的是转换法。
〔3〕高度不同，小球滑到平面时的速度不同实验中为了获得普遍的规律，应屡次测量。
30.【答案】 〔1〕
〔2〕小灯泡L1开路
〔3〕1.9
〔4〕电压表的正负接线柱接反
【解析】【解答】(1)由图知,从电源的正极出发,经过开关、L2、L1,回到电源的负极,电压表与L1并联，如下列图：
(2)开关闭合后两灯均不亮，电压表有示数，说明电压表的正负接线柱到电源正负极的连接是连通的，
所以故障是与电压表并联是小灯泡L1开路．
(3)由图甲可知，电压表选择的量程为0∼3V，分度值为0.1V，所以电压表的示数为1.9V.
(4)将AE导线的A端松开，接到D接线柱上，这样电压表的正负接线柱接反，指针会反偏．
【分析】〔1〕根据电流流向法按照实物图画电路图。
〔2〕闭合开关灯泡不亮，原因有两个：断路或短路。两灯串联都不亮，所以不可能是一灯短路，只能是断路。
〔3〕结合电压表的量程、分度值，读数即可。
〔4〕注意电压表的正负接线柱的接法，电流需从电压表的正接线柱流入，负接线柱流出。
31.【答案】 〔1〕
〔2〕右；20Ω表示滑动变阻器的最大电阻是20Ω；2A表示滑动变阻器允许通过的最大电流是2A
〔3〕0.42
〔4〕正比
〔5〕7
【解析】【解答】〔1〕因为电池电压为3V，所以电压表的量程选择0～3V的量程，将电压表3V的接线柱与滑片P相连；将电流表与电阻串联，将电流表的负接线柱与接线柱P连接，如下列图：
；
〔2〕由于滑动变阻器接的下面左边的接线柱，所以闭合开关前，将滑动变阻器的滑片移至变阻器的最右端；
滑动变阻器铭牌上标有“20Ω 2A〞的字样，20Ω表示滑动变阻器的最大电阻是20Ω；2A表示滑动变阻器允许通过的最大电流是2A．
〔3〕由图乙知，电流表的量程为0～0.6A，分度值为0.02A，所以示数为0.42A；
〔4〕由表格中数据知，电阻长度增大为原来的几倍，电阻值便增大为原来的几倍或电阻值与长度的比值是一个常数，所以其它条件不变，导体的电阻与长度成正比；
〔5〕由实验数据可知，电阻丝电阻与长度成正比，可得：
，解得： ．
【分析】〔1〕从电流表、电压表量程的选择及正负接线柱的接法，滑动变阻器要接一上一下的接法入手。
〔2〕为防止电流过大，在闭合开关前，需将滑动变阻器的滑片移至最大阻值处；滑动变阻器铭牌上标有的电流值表示滑动变阻器允许通过的最大电流值，标有的电阻是滑动变阻器的最大电阻值。
〔3〕结合电流表的量程、分度值，读数即可。
〔4〕导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。
32.【答案】 〔1〕
〔2〕A
〔3〕A；第1组数据电流不可能为0.1A；正
【解析】【解答】〔1〕滑动变阻器在连接过程中遵循“一上一下〞的接线原那么，连接电路的连线如下列图
〔2〕刚连完最后一根导线，发现两电表指针立即发生偏转，即电路立即接通，那么原因为连接电路时开关未断开，
故答案为：A。
〔3〕电压表的示数由1.5V调节为2V，滑片P应向A端调节，电阻减小，电流增大，定值电阻两端电压也增大；
第1次数据错误。原因是，当电阻中的电流I=0.1A时，电流中的等效电阻
而电路中实际最大电阻R=R1+R2=5Ω+20Ω=25Ω
所以错误。
电阻一定时，导体中的电流跟导体两端的电压成正比。
【分析】〔1〕结合滑动变阻器的使用方法接线即可。
〔2〕为保护电路，连接电路时，开关要断开。
〔3〕①根据表中电流变化，由欧姆定律确定滑片移动的方向。
②为保护电路，连接电路时，变阻器连入电路中的电阻最大；由欧姆定律，根据表中数据求出电路的最大总电阻与实际的电阻比较。
③分析表中数据得出结论。
九年级上学期物理期中考试试卷
一、单项选择题
1.小丽同学在蹦床上运动，她从高处落下后又被弹起的过程中，以下说法正确的选项是〔 〕
A. 蹦床形变最大时，小丽的重力势能最小
B. 蹦床形变最大时，蹦床的弹性势能最小
C. 小丽从最高点下落过程中，她的动能和重力势能均不断增加
D. 小丽被弹起后上升过程中，重力势能转化为动能
2.如图 所示，公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时，铃声响起，提 醒司机有人要下车，图 中符合要求的电路是〔 〕
A. B. C. D.
3.以下关于温度、热量和内能说法正确的选项是〔 〕
A. 热量总是从高温物体传给低温物体 B. 物体从外界吸收了热量，温度一定升高
C. 物体的温度越高，具有的热量越多 D. 物体的内能增加，那么一定是从外界吸收了热量
4.如下列图的电路图，当闭合开关S后，电阻R1、R2并联，电路正常工作，那么〔 〕
A. 甲接电流表，乙接电压表 B. 甲、乙均接在电压表
C. 甲、乙均接在电流表 D. 甲接电压表，乙接电流表
5.有一种叫〞蹦极〞的游戏，游戏者将一根有弹性的绳子一端系在身上，另一端固定在高处，从高处跳下．如下列图，图中a点是弹性绳自然下垂时的位置，c点是游戏者所到达的最低点．在游戏者由跳台至最低点c的过程中，空气阻力不计．以下说法正确的选项是〔 〕
A. 整个过程中游戏者在a点的动能最大 B. 整个过程中游戏者重力势能的减小量等于他的动能增加量
C. 游戏者在c点时受平衡力作用 D. 从a点下落到c点的过程中，游戏者的动能先增大后减小
6.如下列图，闭合开关S，发现灯泡L1亮，L2不亮．调节变阻器滑片P，L1变亮，L2始终不亮，出现这一现象的原因可能是〔 〕
A. 滑动变阻器断路 B. 滑动变阻器短路 C. 灯泡L2短路 D. 灯泡L2断路
7.关于内能和温度，以下说法正确的选项是〔 〕
A. 0℃的冰块内能为零 B. 温度高的物体，内能一定大
C. 物体内能增加，温度一定升高 D. 物体温度升高时内能增加
8.从欧姆定律可导出R= ，以下说法正确的选项是〔 〕
A. 当电压为0时，电阻为0 B. 当电流增大2倍时，电阻减小2倍
C. 当电压增大2倍时，电阻增大2倍 D. 不管电压或电流如何变化，电阻不变
二、多项选择题
9.随着人们的生活水平的提高，汽车走进千家万户．关于小汽车涉及的知识说法正确的选项是〔 〕
A. 用甘油做发动机的冷却剂 B. 发动机做功冲程将内能转化为机械能
C. 精心保养也不可能使汽油机的效率到达100% D. 排出的尾气对环境没有任何污染
10.如下列图的光滑轨道，BC为水平面，小球从A点静止释放运动到C点的过程中，小球的能量的变化情况是〔 〕
A. A到C小球的机械能不变 B. A到B小球的动能增大
C. B到C小球的重力势能增大 D. B到C小球的动能不变
11.以下有关热现象说法正确的选项是〔 〕
A. 1kg酒精比1g酒精的热值大
B. 夏日荷塘里荷花盛开，花香四溢说明分子在不停地做无规那么运动
C. 用锯条锯木板，锯条的温度升高是由于锯条从木板中吸收了热量
D. 用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较大
12.如下列图电路中，电源电压保持不变。当开关S闭合，滑动变阻器的滑片P向左移动时，以下说法正确的选项是〔 〕
A. 电压表V1与电压表V2的示数之和保持不变 B. 电压表V1与电流表A的示数之比变小
C. 电流表A的示数变大，电压表V2的示数不变 D. 电流表A的示数变小，电压表V1的示数变小
三、填空题
13.“端午浓情，粽叶飘香〞．“粽叶飘香〞说明分子在 ；将两个外表光滑的铅块相互紧压，它们会粘在一起，说明分子间存在 ．
14.我国火箭回收方式是：火箭消耗完燃料后将自动脱离飞船，借助降落伞落回地面，如下列图，匀速下落过程中，火箭的动能 〔变小/不变/变大〕，机械能 〔变小/不变/变大〕
15.验电器的工作原理是 ． 如下列图，取两个相同的验电器A和B，使A带正电B不带电，用带有绝缘柄的金属棒把A和B连接起来，那么连接的瞬间，金属棒中的电流方向是从 〔选填“A→B〞或“B→A〞〕，发生定向移动的自由电荷是 ．
16.在空气压缩引火仪的玻璃筒底部，放入一小团枯燥的棉花，用力将活塞迅速压下，玻璃筒内的空气温度升高，空气的内能 〔填“增加〞或“减少〞〕，空气的内能是通过 方式改变的；筒内的棉花由于温度升高到着火点而燃烧，棉花的内能是通过 方式改变的。
17.一台四冲程柴油机的曲轴转速是3000R/min，它1秒钟对外做功 次；它在吸气冲程中，吸入汽缸里的物质是 ．
18.街道两旁的节日小彩灯同时亮同时灭，由此 〔选填“能〞或“不能〞〕判断其连接方式，如果其中一只彩灯烧杯，其它彩灯仍然发光，由此可判断彩灯的连接方式为 〔选填“串〞或“并〞〕联．
19.装着开水的暖水瓶，有时瓶内的水蒸气会把瓶塞顶起，在这个过程中，暖水瓶内的水蒸气对瓶塞做功，温度________〔填“升高〞或“降低〞〕，内能________〔填“增大〞或“减小〞〕。
20.如下列图的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中,灯泡的亮度 〔填“变亮〞、“变暗〞或“不变〞〕，电压表的示数将 〔填“增大〞或“减小〞〕．
21.在如图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示。那么电源电压为 V；电阻R1的阻值为 Ω；当滑片P移到中点时，通过R1的电流为 A。
四、作图题
22.用笔画线表示导线，按照如图甲所示的电路图，将图乙中各元件连接起来．(灯泡L1中的电流约为0.7 A；导线不允许交叉)
23.高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人〞。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。每个洗手间的插销相当于一个开关，请画出能实现上述功能的电路图。
五、简答题
24.夏天枯燥的天气里用塑料梳子梳头发，头发往往会随梳子飘起，为什么?且头发越梳越蓬松又是为什么?
六、计算题
25.如下列图的电路中，电源电压是12V且保持不变，R1=R3=4Ω， R2＝6Ω。试求：
〔1〕当开关S1、S2断开时，电流表和电压表示数各是多少？
〔2〕当开关S1、S2均闭合时，电流表和电压表示数各是多少？
26.某家庭用的燃气热水器，将20kg的水从10℃加热到60℃，完全燃烧了0.21m3的煤气。水的比热容为4.2×103J/〔k g·℃〕，煤气的热值为4×107J/m3。试求：
〔1〕.煤气完全燃烧放出的热量是多少？
〔2〕.水吸收的热量是多少？
〔3〕.该热水器烧水的效率是多少？
27.如下列图的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是24Ω时，电流表的示数是0.5A，现通过调节R2来改变通过R1的电流，但必须保证电流表不超过其量程，问：
〔1〕R1的阻值是多大？
〔2〕R2取最小值时，电压表的读数是多大？R2接入电路的阻值最小为多少？
七、实验题
28.为了比较水和食用油的吸热能力，同学们做了如以下列图所示的实验，在2个相同的烧杯中分别装有质量相同的水和食用油，用两个电加热器对其加热，并用相同的两支温度计分别测量水和食用油的温度，实验数据如下：
〔1〕本实验中，对电加热器的要求是规格________ 〔填“相同〞或“不同〞〕，用________ 〔填“加热时间的长短〞或“升高的温度〞〕来反映物质吸热的多少．
〔2〕由实验数据分析可知：在本实验中，为比较水和食用油吸热能力的大小，同学们采用的方法是________ ，比较加热时间的长短．质量相同的水和食用油，升高相同的温度时，________吸热的热量多．
〔3〕如果加热相同的时间，质量相同的水和食用油，________升高的温度更高，________的吸热能力更强．假设不考虑热量损失，那么通过实验数据求出食用油的比热容为________
29.如下列图是探究“物体动能的大小与什么因素有关〞的实验装置示意图．
〔1〕该实验装置要探究的是物体动能的大小与物体________的关系〔物体A、B质量不变〕
〔2〕该实验中所探究物体的动能是指物体________〔选填“A〞或“B〞〕的动能
〔3〕该实验物体动能的大小是通过________来反映的
〔4〕该实验物体的速度是指物体A从斜面上由静止滚下与物体B即将碰撞时的速度，它是通过________〔选填“高度〞或“质量〞〕来改变的
〔5〕实验说明，同一物体A从斜面高处滚下，高度越大，物体B被撞得越远，可得结论________
〔6〕假设要研究物体动能与质量的关系，那么需不同质量的物体从斜面________高度由静止滚下，并观察记录．
30.在探究串联电路电压特点的实验中：
〔1〕请在虚线框中画出图对应的电路图；
〔2〕连接好电路，闭合开关发现两灯都不亮，电压表指针有明显偏转，那么故障是：________．
〔3〕某次测量时，电压表的示数如下列图，那么此时小灯泡L1两端的电压为________V；
〔4〕某同学在测量了L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量小灯泡L2两端的电压，这一做法存在的问题是________．
31.某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的金属丝拉直连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P．实验室还提供了以下器材：电压表、电流表、电池组〔电压3V〕、滑动变阻器〔20Ω 2A〕、刻度尺、开关和导线假设干．
〔1〕为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把〔甲〕中还没有连接的一根导线接上，使电路完整；
〔2〕闭合开关前，应将滑动变阻器的滑片移至变阻器的最________〔选填“左〞或“右〞〕端；滑动变阻器标有〔20Ω 2A〕字样，其物理涵义是________．
〔3〕某次实验中，测得电压表的读数为2.1V，电流表指针偏转如图〔乙〕所示，那么电流表的读数为I=________A．
〔4〕实验中移动金属夹P，分别测得AP段的长度l和对应的电阻值R，数据如表：
l/cm
30
40
50
60
70
80
R/Ω
2.1
2.8
3.5
4.2
4.9
5.6
分析表中数据可知：金属丝电阻的大小与长度成________〔选填“正比〞或“反比〞〕；
〔5〕根据探究结果，如果有一根材料和粗细相同的金属丝长度为1m，那么它的电阻为________Ω．
32.小明利用如图实验装置探究“电流跟电压的关系〞，电源电压恒为3V，电阻R阻值为5Ω，滑动变阻器标有“20Ω 1A〞字样。
实验组次
1
2
3
4
5
电压U/V
05
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
〔1〕请用笔画线代替导线将图中实物电路连接完整；
〔2〕刚连完最后一根导线，发现两电表指针立即发生偏转，其原因可能是______ 〔只填序号〕
A.开关未断开
B.滑动变阻器短路
C.电阻R断路
〔3〕解决问题后，闭合开关，调节滑动变阻器，小明得到五组数据〔如上表〕：
①获得第3组实验数据后，要想得到第4组数据，应将滑片P向________ 〔选填“A〞或“B〞〕端移动；
②分析论证时，同组小丽通过计算，认为表中有一组可能是错误的，请指出她认为错误的数据组次及原因________ 。
③排出错误数据后，分析可得：电阻一定时，导体中的电流跟导体两端电压成________ 比。
答案解析局部
一、单项选择题
1.【答案】 A
【解析】【解答】解：A、由于小丽与蹦床逐渐接触，即其运动的速度逐渐减小，高度减小，即动能和重力势能减小，即减小的动能和重力势能转化为弹性势能，蹦床形变最大时，小丽的重力势能最小，故A正确；
B、在弹性限度内，弹性形变越大，物体具有的弹性势能越大，所以蹦床形变最大时，蹦床的弹性势能最大．故B错误，
C、小丽从最高点下落，接触蹦床前，其质量不变，速度不断变大，高度不断不减小，所以动能变大，重力势能变小；
接触蹦床后，蹦床的弹性形变逐渐增大，向上的弹力逐渐增大；在弹力小于重力这段时间内，合力向下，小丽做加速运动，小丽的动能逐渐增大；当弹力大于重力后，合力向上，小丽做减速运动，小丽的动能逐渐减小；所以在此过程中，小丽的动能先增加后减小，同时，在此过程中小丽的高度不断减小，所以重力势能不断减小．故C错误；
D、小丽被弹起后上升过程中，其质量不变，速度变小，高度增加，动能转化为重力势能．故D错误．
应选A．
【分析】利用以下知识分析解答：〔1〕动能大小的影响因素：质量、速度；质量不变、速度越大，动能越大；〔2〕重力势能大小的影响因素：质量、高度；质量不变、高度越高，重力势能越大；〔3〕影响弹性势能的因素有弹性形变的大小，在弹性限度内，弹性形变越大，物体具有的弹性势能越大．
2.【答案】 C
【解析】【解答】当乘客按下任一按钮，铃声都会响起，说明这两个开关可以独立工作、互不影响即为并联，且电铃位于干路上，由图示电路图可知，C符合题意，ABD不符合题意。
故答案为：C.
【分析】闭合任何开关都可以让用电器工作，开关是并联的。
3.【答案】 A
【解析】【解答】解：A、两个不同温度的物体相接触发生热传递时，热量总是从高温物体传给低温物体，故A正确；
B、物体吸收热量，温度不一定会升高，比方晶体熔化过程，虽然吸收热量，但温度不变．故B错误；
C、只有在热传递过程中才能提到热量；故C错误；
D、物体内能增加，可能是外界对物体做功，也有
可能是发生了热传递，故D错误
应选A．
【分析】热量是指在热传递过程中传递的能量，只有在热传递过程中才能提到热量；
温度表示物体的冷热程度，在微观角度看表示了大量分子无规那么运动的剧烈程度；
内能是分子动能〔大量分子做无规那么热运动的剧烈程度〕和分子势能〔分子间作用力〕的总和．
4.【答案】 D
【解析】【解答】由图中可以看出：闭合开关S后，甲与电阻R2并联，乙与电阻R2串联，所以甲为电压表，乙与R2串联，所以乙为电流表，这样符合电阻R1、R2并联，电路正常工作。
故答案为：D。
【分析】电压表并联在电路中，在电路中可以看作开路；电流表必须串联在电路中，在电路中相当于导线，据此判断即可。
5.【答案】 D
【解析】【解答】AD、游戏者从跳台到a的过程中，质量不变，速度越来越大，动能越来越大；
从a点到c点的过程中(如以下列图)，到绳的拉力由小变大，开始时拉力小于重力，游戏者仍加速运动，当拉力大于重力后，才减速运动，所以从a点到c点的过程中，游戏者的动能先增大后减小，从a点的动能并不是最大的，A说法错误，不符合题意，D说法正确，符合题意；
所以，整个过程中，游戏者的动能先增大后减小，最后动能为零．A不符合题意，D符合题意；
B. 游戏者从跳台到a的过程中，重力势能转化为动能；从a到c的过程中，重力势能转化为动能和弹性势能．B不符合题意．
C. 游戏者在c点时(最低点)，弹性绳被拉得最长，拉力最大，拉力大于游戏者的重力，这两个力是非平衡力，C不符合题意．
故答案为：D.
【分析】动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大。注意分析能量转化时，就看什么能量减少了，什么能量增加，总是减少的能量转化为增加的能量。
6.【答案】 C
【解析】【解答】解：A、假设滑动变阻器断路，那么整个电路断路，两灯都不亮，所以A错误；
B、假设滑动变阻器短路了，那么滑动变阻器不会引起L1亮度的变化，所以B错误；
C、假设灯L2短路了，那么L2不亮，L1照常发光，所以C正确；
D、假设灯泡L2断路，那么L1也不能发光，所以D错误．
应选C．
【分析】在串联电路中，假设只有一个用电器工作，那么电路中不能发生断路，可能是另一个用电器发生了短路而造成的．
假设发生断路，那么整个电路都不会有电流，所有的用电器都不会工作．
7.【答案】 D
【解析】【解答】解：A、一切物体都有内能，故0℃的冰块也有内能，故A错误；
B、内能的大小与物体的质量、温度有关，所以温度高的物体，但质量小，内能不一定大，故B错误；
C、晶体熔化过程中，质量、温度不变，但吸热，故内能增加且温度不升高，故C错误；
D、同一物体，温度升高，内能增加，故D正确；
应选D．
【分析】〔1〕一切物体都有内能；〔2〕内能的大小与物体质量、温度和状态有关；〔3〕晶体熔化过程中，内能增加但温度不升高；
此题考查了内能的影响因素、具有内能的条件、内能的改变等知识点，是一道综合题．
8.【答案】 D
【解析】【解答】解：电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，所以，当电压为0时、电流增大2倍时或电压增大2倍时，电阻的阻值不变，故ABC错误，D正确．
应选D．
【分析】电阻是导体本身的一种性质，它与两端的电压和通过电流无关，R= 这个导出公式只说明导体电阻的大小是导体两端的电压与通过导体的电流大小的比值．
此题主要考查学生对导体电阻的理解和运用，导体的电阻是不变的．学习物理公式时，要注意不能像数学公式一样来分析，因为物理公式中的每个字母都代表一个特定的物理量，有其本身的物理意义，如此题中的电阻就不能说与电压成正比，与电流成反比．
二、多项选择题
9.【答案】 B,C
【解析】【解答】A．由于水的比热容较大，汽车用水做发动机的冷却剂，A不符合题意；
B．发动机做功冲程，燃气推动活塞做功，将内能转化为机械能，B符合题意；
C．任何方法都不可能使汽油机的效率到达100%，C符合题意；
D．排出的尾气对环境是有污染的，D不符合题意。
故答案为：BC。
【分析】水的比热容较大，常用来做冷却剂。
在内燃机的四个冲程中做功冲程对外做功，将内能转化为机械能；压缩冲程压缩气体的过程中，将机械能转换为内能。
任何能量转化过程都伴随能量的损失，所以转化效率不可能到达100%；
热机排出的废气带走了大量的热量，所以热机的效率都比较低，同时废气中还含有二氧化碳、二氧化硫等有害物质污染环境。
10.【答案】 A,B,D
【解析】【解答】A．因为轨道是光滑的，所以从A到C小球的机械能不变，A符合题意；
B．小球滚下时，高度变小，速度变大，重力势能转化为动能，所以，A到B小球的动能增大，B符合题意；
C．BC为水平面，小球在此段运动时，高度不变，所以，B到C小球的重力势能不变，C不符合题意；
D．由于轨道光滑，所以小球在BC段做匀速直线运动，B到C小球的动能不变，D符合题意。
故答案为：ABD。
【分析】动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大。注意分析能量转化时，就看什么能量减少了，什么能量增加，总是减少的能量转化为增加的能量。
11.【答案】 B,D
【解析】【解答】A．热值是燃料的一种特性，与燃料的种类有关，与质量无关，所以，1kg酒精和1g酒精的热值相等，A不符合题意；
B．花香四溢是扩散现象，说明分子在不停地做无规那么运动，B符合题意；
C．用锯条锯木板时，通过做功改变了锯条的内能，使它内能增大，温度升高，C不符合题意；
D．用水作为汽车发动机散热器的冷却剂，其主要原因是水的比热容较大，和相同质量的其它物体相比，升高相同温度，可以吸收更多热量，D符合题意。
故答案为：BD。
【分析】热值是燃料的一种特性，与燃料的种类有关，与质量无关。
扩散：不同物质相互接触，彼此进入对方现象。说明一切物体的分子都永不停息地做无规那么运动。
物体对外做功，物体的内能减小；外界对物体做功，物体的内能增大。
水的比热容较大，常用作冷却剂。
12.【答案】 B,C
【解析】【解答】ACD．由电路图可知，两电阻串联，电压表V1测R2两端的电压，V2测电源的电压，电流表测电路中的电流。因电源的电压不变，所以，电压表V2的示数不变；当开关S闭合，滑动变阻器的滑片P向左移动时，滑动变阻器接入电路的电阻变小，电路的总电阻变小；由 可知，电路中的电流变大，即电流表A的示数变大，由U=IR可知，R1两端的电压变大；因串联电路的总电压等于各分电压之和，所以，滑动变阻器两端的电压减小，即电压表V1的示数变小，那么电压表V1与电压表V2的示数之和变小，C符合题意，AD不符合题意；
B．电压表V1的示数变小，电流表A的示数变大，电压表V1与电流表A的示数之比变小，B符合题意。
故答案为：BC。
【分析】理清元件的连接方式及电表的测量对象，根据滑片的移动确定电路中电阻的变化，根据欧姆定律可知电路中电流的变化和R1两端的电压变化，根据串联电路的电压特点可知滑动变阻器两端的电压变化，进一步得出答案。
三、填空题
13.【答案】 做永不停息的无规那么运动；吸引力
【解析】【解答】“粽叶飘香〞属于扩散现象，说明分子在永不停息地做无规那么运动；将两个外表光滑的铅块相互紧压，它们会粘在一起，说明分子间存在引力．
【分析】分子动理论的内容是：〔1〕物质由分子组成的，分子间有空隙；〔2〕一切物体的分子都永不停息地做无规那么运动；〔3〕分子间存在相互作用的引力和斥力。
14.【答案】 不变；变小
【解析】【解答】〔1〕火箭匀速下落过程中，质量不变，速度大小不变，所以火箭的动能不变．
〔2〕火箭高度降低，重力势能减小，所以机械能变小．
【分析】动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大。注意分析能量转化时，就看什么能量减少了，什么能量增加，总是减少的能量转化为增加的能量。
15.【答案】 同种电荷相互排斥；A→B；自由电子
【解析】【解答】〔1〕验电器是利用同种电荷相互排斥的原理制成的；
〔2〕A验电器带正电，说明A缺少电子，连接的瞬间，自由电子从B移动到A，而电流方向与自由电子定向移动的方向相反，所以金属棒中的电流方向A→B．
【分析】验电器是利用同种电荷相互排斥的原理制成的。在金属导体中，能够自由移动的电荷是负电荷〔自由电子〕，所以在金属导体中，电流的方向始终与自由电荷的运动方向相反。
16.【答案】 增加；做功；热传递
【解析】【解答】迅速向下压活塞，活塞会压缩空气做功，机械能转化为内能，使空气的内能增加；
空气温度升高，这是通过做功的方法增大空气内能的；
当温度到达棉花的燃点时，棉花就会燃烧，这是通过热传递的方式增加棉花的内能的。
【分析】改变物体的内能两种方法：做功和热传递，这两种方法对改变物体的内能是等效的。物体对外做功，物体的内能减小；外界对物体做功，物体的内能增大。物体吸收热量，当温度升高时，物体内能增大；物体放出热量，当温度降低时，物体内能减小。
17.【答案】 25；空气
【解析】【解答】解：四冲程柴油机飞轮的转速是3000r/min=3000r/60s=50r/s，表示每秒飞轮转动50圈，而每2圈4个冲程，做功一次，所以1s内完成100个冲程、对外做功25次；
四冲程柴油机吸入气缸的物质是空气．
故答案为：25；空气．
【分析】〔1〕热机完成一个工作循环，要经过4个冲程，燃气对外做功1次，活塞往返2次，飞轮转动2周；〔2〕四冲程柴油机吸入气缸的物质是空气．
18.【答案】 不能；并
【解析】【解答】解：串联电路的开关控制整个电路，并联电路中干路开关控制整个电路，因此街道两旁的节日小彩灯同时亮同时灭不能判断其连接方式；
如果其中一只彩灯烧杯，其它彩灯仍然发光，由此可以判断彩灯的连接方式是并联，因为并联电路有多条路径，各用电器之间互不影响．
故答案为：不能；并．
【分析】串联电路中各用电器之间相互影响，并联电路中各用电器之间互不影响，串联电路需要一个开关就能控制整个电路，并联电路干路开关控制整个电路，支路开关控制各自的支路．
19.【答案】 降低；减小
【解析】【解答】暖水瓶内的水蒸气对瓶塞做功，水蒸气的内能减小，温度降低.
故答案为：降低；减小。
【分析】当内能向外做功时，内能减小，温度降低。
20.【答案】 不变；减小
【解析】【解答】如图，电压表连接在滑动变阻器的滑片位置，电压表相当于断路，因此，相当于滑动变阻器滑片没有连入电路。滑动变阻器不能改变电路中电阻的大小，因此，电路中电流不变，灯泡亮度不变。
滑动变阻器从左向右滑动的过程中，电流不变，电压表所测局部电阻变小，根据公式 可知，电压表示数减小。
【分析】理清元件的连接方式及电表的测量对象，图中，滑动变阻器的阻值全部接入电路，无论滑片如何移动，电路中的电阻不变，电路中的电流不变，小灯泡两端的电压不变，其功率不变，故亮度不变，根据滑动变阻器滑片移动方向判断滑动变阻器接入电路的电阻如何变化，由欧姆定律判断电压表示数如何变化。
21.【答案】 6；10；0.3
【解析】【解答】由电路图可知，滑动变阻器R2与定值电阻R1串联，电压表测R1两端的电压。当滑动变阻器接入电路中的电阻为0时，电路为R1的简单电路，电压表测电源的电压，那么由图乙可知，电源的电压U＝6 V；当滑动变阻器接入电路中的电阻最大即R2＝20 Ω时，电压表的示数最小，由图乙可知，R1两端的电压U1＝2 V，因串联电路中总电压等于各分电压之和，所以滑动变阻器两端的电压U2＝U－U1＝6 V－2 V＝4 V
因串联电路中各处的电流相等，所以
即
解得R1＝10Ω。
当滑片P移到中点时，通过R1的电流I1＝I＝ ＝0.3A
【分析】理清元件的连接方式及电表的测量对象，根据图像读出滑动变阻器的阻值与电压表的对应示数，利用欧姆定律分析计算即可。
四、作图题
22.【答案】 解：如下列图：
【解析】【解答】电路中,两灯并联,开关S2与灯L2串联,只控制灯L2;S1控制整个电路,因灯泡L1中的电流约为0.7A，根据并联电路电流的规律，干路电流一定大于0.7A，故电流表选用大量程串联在干路中，根据电路图连接实物图，如下所示：
【分析】根据电路图连接实物图，注意电流从电流表正接线柱流入，各元件顺序与电路图一一对应。
23.【答案】 解：如下列图：
【解析】【解答】由题知，两个洗手间都有人并锁住〔即两个开关都闭合〕时红灯亮，两个洗手间都没有人或者只有一个有人〔即两个开关都断开或一个开关断开〕时红灯不亮，所以两洗手间的插销开关相互影响、不能独立工作，即两开关串联，然后与电源、红灯串联组成电路，如以下列图所示：
【分析】两个相邻的洗手间都有人并且锁住时红灯亮，两洗手间都没有人或者只有一个有人时灯不亮，说明两插销即开关不能独立工作、相互影响，即为串联，据此设计电路图。
五、简答题
24.【答案】 解：夏天枯燥的天气里用塑料梳子梳头发，会发生摩擦起电现象，使梳子和头发带上等量的异种电荷，由于异种电荷相互吸引，所以头发会随梳子飘起；又因头发带上同种电荷，同种电荷相互排斥，所以头发会越梳越蓬松。
【解析】【分析】摩擦起电，异种电荷相互吸引，同种电荷相互排斥。
六、计算题
25.【答案】 〔1〕解：当S1、S2断开时，R2、R3串联，电流表测电路中电流，电压表测R2两端电压，此时电路总电阻
电流表示数
电压表示数
答：当开关S1、S2断开时，电流表示数为1.2A，电压表示数为7.2V；
〔2〕解：S1、S2闭合，R1与R2并联，R3被短路，电压表示数为
通过R1的电流
通过R2的电流
电流表示数
答：当开关S1、S2均闭合时，电流表示数为5A，电压表示数为12V。
【解析】【分析】〔1〕理清开关处于不同状态时元件的连接方式及电表的测量对象，电流表示数根据公式I=可求，电压表的示数根据公式U=IR可求。
〔2〕同理，先求并联电路总电阻，再根据公式I=求出电路总电流。
26.【答案】 〔1〕解： Q放=qv=4× J/m³×0.21m³=8.4× J；
答：煤气完全燃烧放出的热量是8.4× 10 6 J；
〔2〕解：Q吸=cm△t=4.2×10³J/(kg℃)×20kg×(60℃-10℃)
=4.2× J；
答：水吸收的热量是4.2× 10 6 J；
〔3〕解：η= ×100%= =50%。
答：该热水器烧水的效率是50%。
【解析】【分析】〔1〕根据 Q放=qv求解；〔2〕根据Q吸=cm△t求解；〔3〕根据η= Q求解。
27.【答案】 〔1〕解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。R2两端的电压
R1两端的电压
答：R1的阻值是48Ω；
〔2〕解：当电流表的示数为0.6A时，滑动变阻器接入电路中的电阻最小，R1两端的电压
R2两端的电压
R2接入电路的阻值最小值
答：R2取最小值时，电压表的读数是7.2V，R2接入电路的阻值最小为12Ω。
【解析】【分析】〔1〕理清元件的连接方式及电表的测量对象，当R2接入电路的电阻是24Ω时，根据欧姆定律求出电路中的总电阻，根据电阻的串联求出R1的阻值。
〔2〕当电流表的示数最大时，滑动变阻器接入电路中的电阻最小，根据欧姆定律求出R1两端的电压，再根据串联电路电压规律求出R2两端的电压，最后根据欧姆定律求出R2接入电路的阻值最小值。
七、实验题
28.【答案】 〔1〕相同；加热时间的长短
〔2〕升高相同的温度；水
〔3〕食用油；水；2×103J/〔kg．℃〕
【解析】【解答】〔1〕实验中用规格相同的电加热器，相同时间内放出的热量才相同，物质吸收的热量才会相同；物质吸热的多少通过加热时间的长短来反映；〔2〕由实验数据分析可知：在本实验中，为比较水和食用油吸热能力的大小，同学们采用的方法是升高相同的温度，比较吸收热量的多少，即比较加热时间的长短；表中水和食用油的质量相同，升高的温度相同，水加热的时间长，说明水吸收的热量多；〔3〕根据表中数据可知，水和食用油的质量相同，如果加热时间相同〔即吸收的热量相同〕的话，食用油的温度会升得更高，说明食用油的吸热能力不如水的吸热能力强；水加热1min吸收的热量：Q＝ ，食用油加热1min吸收的热量：Q＝ ，同是加热1min，水和食用油吸收的热量相等，即 ＝ ， ，解得食用油的比热容c油＝2×103J/〔kg．℃〕．
【分析】〔1〕利用控制变量法分析，探究物质的吸热性能大小时，必须控制物质吸收的热量相等，因此实验中选用了两个相同的电加热器；用加热时间的长短来反映物质吸热的多少。
〔2〕可判断两种物质在吸收相同热量的情况下，升高温度的多少。温度升高较多的，那么吸热能力较小；也可以判断两种物质在升高相同温度的情况下，吸收热量的多少。吸收热量较少的，那么吸热能力较小。
〔3〕根据Q=cm〔t-t0〕求出水、食用油加热1min吸收的热量，两者吸收的热量相同，再求出食用油的比热容。
29.【答案】 〔1〕速度
〔2〕A
〔3〕B被撞的距离大小
〔4〕高度
〔5〕当物体质量相同时，物体的速度越大，动能越大
〔6〕相同
【解析】【解答】〔1〕动能的大小与物体的质量和速度都有关系，因此探究“物体动能的大小与什么因素有关？〞的实验中，由图知，只有一个小球，是要探究的是物体动能的大小与速度的关系；
〔2〕该实验研究的主体是小球A，研究的是小球A动能的大小与速度和质量的关系；
〔3〕该实验中小球动能的大小是通过B被撞距离的远近表达的，B被撞的越远，说明小球的动能越大，被撞的越近，说明小球的动能越小，这里采用了转换法的思想；
〔4〕该实验物体的速度是指物体A从斜面上静止滚下与物体B碰撞时碰撞前A的速度，这个速度的大小是通过控制小球A在斜面上的高度改变的；
〔5〕同一物体A从斜面高处滚下，高度越大，物体B被撞得越远，说明动能越大，可得结论为：当物体质量相同时，物体的速度越大，动能越大；
〔6〕为了研究物体动能与物体质量的关系，实验中应屡次让不同质量的物体从斜面同一高度上静止滚下，控制小球的速度相同，应改变物体A的质量．
【分析】〔1〕利用控制变量法分析，动能的大小与质量和速度有关；探究动能大小与速度的关系，应控制球的质量相同而速度不同；研究与质量关系时，要保证速度相同，质量不同。
〔2〕小球动能大小通过小球推动木块移动的距离来反映，采用的是转换法。
〔3〕高度不同，小球滑到平面时的速度不同实验中为了获得普遍的规律，应屡次测量。
30.【答案】 〔1〕
〔2〕小灯泡L1开路
〔3〕1.9
〔4〕电压表的正负接线柱接反
【解析】【解答】(1)由图知,从电源的正极出发,经过开关、L2、L1,回到电源的负极,电压表与L1并联，如下列图：
(2)开关闭合后两灯均不亮，电压表有示数，说明电压表的正负接线柱到电源正负极的连接是连通的，
所以故障是与电压表并联是小灯泡L1开路．
(3)由图甲可知，电压表选择的量程为0∼3V，分度值为0.1V，所以电压表的示数为1.9V.
(4)将AE导线的A端松开，接到D接线柱上，这样电压表的正负接线柱接反，指针会反偏．
【分析】〔1〕根据电流流向法按照实物图画电路图。
〔2〕闭合开关灯泡不亮，原因有两个：断路或短路。两灯串联都不亮，所以不可能是一灯短路，只能是断路。
〔3〕结合电压表的量程、分度值，读数即可。
〔4〕注意电压表的正负接线柱的接法，电流需从电压表的正接线柱流入，负接线柱流出。
31.【答案】 〔1〕
〔2〕右；20Ω表示滑动变阻器的最大电阻是20Ω；2A表示滑动变阻器允许通过的最大电流是2A
〔3〕0.42
〔4〕正比
〔5〕7
【解析】【解答】〔1〕因为电池电压为3V，所以电压表的量程选择0～3V的量程，将电压表3V的接线柱与滑片P相连；将电流表与电阻串联，将电流表的负接线柱与接线柱P连接，如下列图：
；
〔2〕由于滑动变阻器接的下面左边的接线柱，所以闭合开关前，将滑动变阻器的滑片移至变阻器的最右端；
滑动变阻器铭牌上标有“20Ω 2A〞的字样，20Ω表示滑动变阻器的最大电阻是20Ω；2A表示滑动变阻器允许通过的最大电流是2A．
〔3〕由图乙知，电流表的量程为0～0.6A，分度值为0.02A，所以示数为0.42A；
〔4〕由表格中数据知，电阻长度增大为原来的几倍，电阻值便增大为原来的几倍或电阻值与长度的比值是一个常数，所以其它条件不变，导体的电阻与长度成正比；
〔5〕由实验数据可知，电阻丝电阻与长度成正比，可得：
，解得： ．
【分析】〔1〕从电流表、电压表量程的选择及正负接线柱的接法，滑动变阻器要接一上一下的接法入手。
〔2〕为防止电流过大，在闭合开关前，需将滑动变阻器的滑片移至最大阻值处；滑动变阻器铭牌上标有的电流值表示滑动变阻器允许通过的最大电流值，标有的电阻是滑动变阻器的最大电阻值。
〔3〕结合电流表的量程、分度值，读数即可。
〔4〕导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。
32.【答案】 〔1〕
〔2〕A
〔3〕A；第1组数据电流不可能为0.1A；正
【解析】【解答】〔1〕滑动变阻器在连接过程中遵循“一上一下〞的接线原那么，连接电路的连线如下列图
〔2〕刚连完最后一根导线，发现两电表指针立即发生偏转，即电路立即接通，那么原因为连接电路时开关未断开，
故答案为：A。
〔3〕电压表的示数由1.5V调节为2V，滑片P应向A端调节，电阻减小，电流增大，定值电阻两端电压也增大；
第1次数据错误。原因是，当电阻中的电流I=0.1A时，电流中的等效电阻
而电路中实际最大电阻R=R1+R2=5Ω+20Ω=25Ω
所以错误。
电阻一定时，导体中的电流跟导体两端的电压成正比。
【分析】〔1〕结合滑动变阻器的使用方法接线即可。
〔2〕为保护电路，连接电路时，开关要断开。
〔3〕①根据表中电流变化，由欧姆定律确定滑片移动的方向。
②为保护电路，连接电路时，变阻器连入电路中的电阻最大；由欧姆定律，根据表中数据求出电路的最大总电阻与实际的电阻比较。
③分析表中数据得出结论。
相关试卷
2022-2023学年辽宁省锦州市九年级（上）期末物理试卷（含详细答案解析）： 这是一份2022-2023学年辽宁省锦州市九年级（上）期末物理试卷（含详细答案解析），共24页。试卷主要包含了单选题，多选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。
辽宁省锦州市2023年九年级上学期物理期中阶段检测试卷(附答案）： 这是一份辽宁省锦州市2023年九年级上学期物理期中阶段检测试卷(附答案），共6页。试卷主要包含了单选题，多选题，填空题，简答题，作图题，计算题，实验题等内容，欢迎下载使用。
2023年辽宁省锦州市中考物理一模试卷： 这是一份2023年辽宁省锦州市中考物理一模试卷，共25页。试卷主要包含了7mB等内容，欢迎下载使用。
