辽宁辽阳灯塔市2020-2021学年九年级上学期期中考试物理试题（word版含答案）
展开
这是一份辽宁辽阳灯塔市2020-2021学年九年级上学期期中考试物理试题（word版含答案），共34页。试卷主要包含了单选题，填空题，作图题，简答题，计算题，实验题等内容，欢迎下载使用。

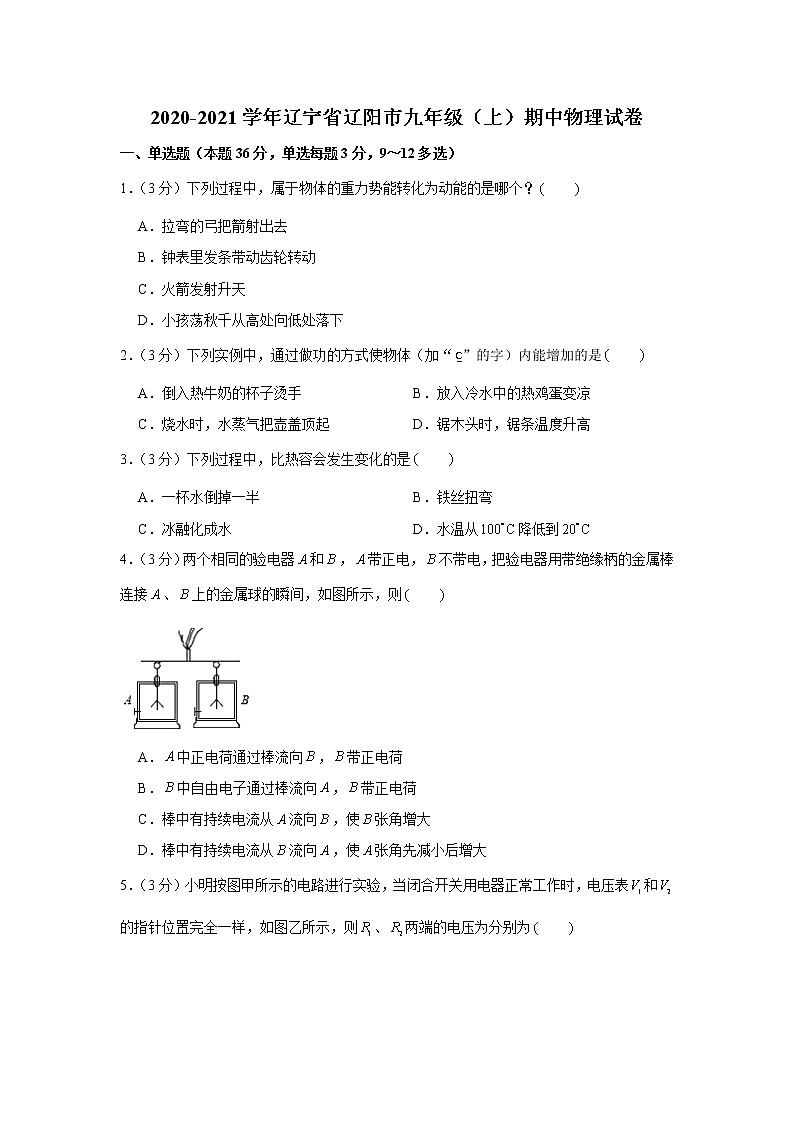

2020-2021学年辽宁省辽阳市九年级（上）期中物理试卷
一、单选题（本题36分，单选每题3分，9～12多选）
1．（3分）下列过程中，属于物体的重力势能转化为动能的是哪个？
A．拉弯的弓把箭射出去
B．钟表里发条带动齿轮转动
C．火箭发射升天
D．小孩荡秋千从高处向低处落下
2．（3分）下列实例中，通过做功的方式使物体（加“”的字）内能增加的是
A．倒入热牛奶的杯子烫手 B．放入冷水中的热鸡蛋变凉
C．烧水时，水蒸气把壶盖顶起 D．锯木头时，锯条温度升高
3．（3分）下列过程中，比热容会发生变化的是
A．一杯水倒掉一半 B．铁丝扭弯
C．冰融化成水 D．水温从降低到
4．（3分）两个相同的验电器和，带正电，不带电，把验电器用带绝缘柄的金属棒连接、上的金属球的瞬间，如图所示，则
A．中正电荷通过棒流向，带正电荷
B．中自由电子通过棒流向，带正电荷
C．棒中有持续电流从流向，使张角增大
D．棒中有持续电流从流向，使张角先减小后增大

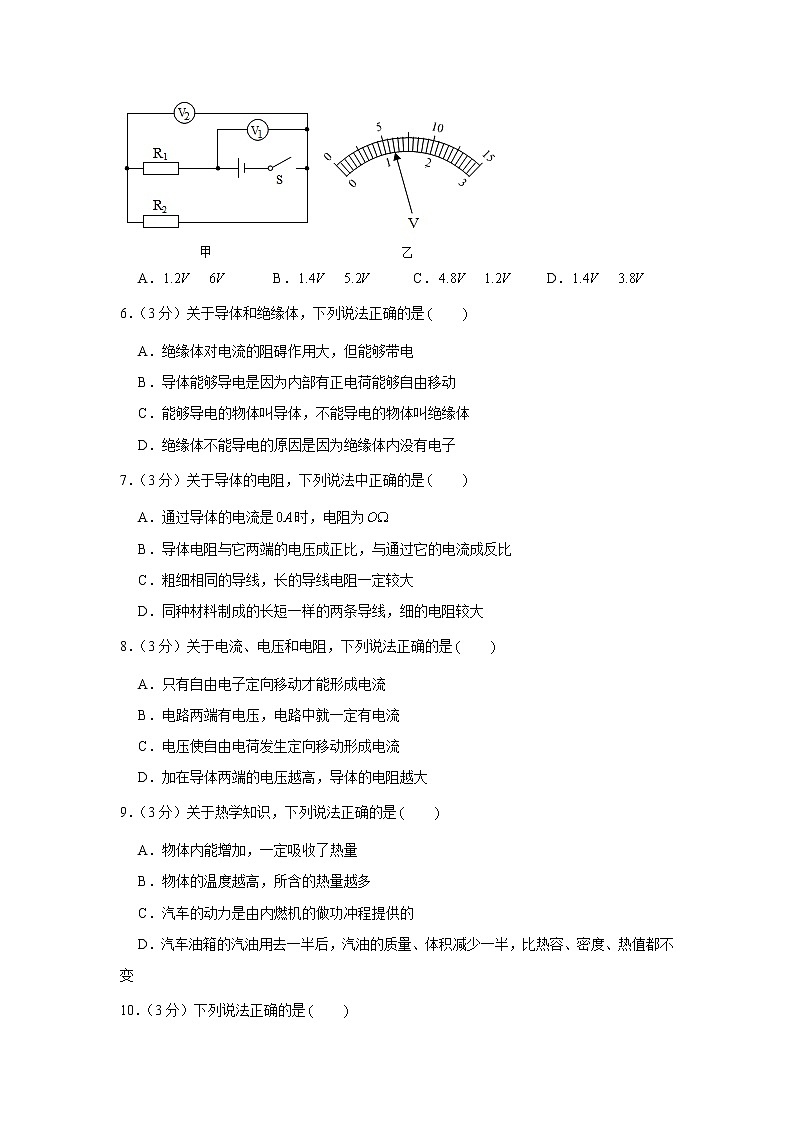

5．（3分）小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表和的指针位置完全一样，如图乙所示，则、两端的电压为分别为
A． B． C． D．
6．（3分）关于导体和绝缘体，下列说法正确的是
A．绝缘体对电流的阻碍作用大，但能够带电
B．导体能够导电是因为内部有正电荷能够自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．绝缘体不能导电的原因是因为绝缘体内没有电子
7．（3分）关于导体的电阻，下列说法中正确的是
A．通过导体的电流是时，电阻为
B．导体电阻与它两端的电压成正比，与通过它的电流成反比
C．粗细相同的导线，长的导线电阻一定较大
D．同种材料制成的长短一样的两条导线，细的电阻较大
8．（3分）关于电流、电压和电阻，下列说法正确的是
A．只有自由电子定向移动才能形成电流
B．电路两端有电压，电路中就一定有电流
C．电压使自由电荷发生定向移动形成电流
D．加在导体两端的电压越高，导体的电阻越大
9．（3分）关于热学知识，下列说法正确的是
A．物体内能增加，一定吸收了热量
B．物体的温度越高，所含的热量越多
C．汽车的动力是由内燃机的做功冲程提供的
D．汽车油箱的汽油用去一半后，汽油的质量、体积减少一半，比热容、密度、热值都不变

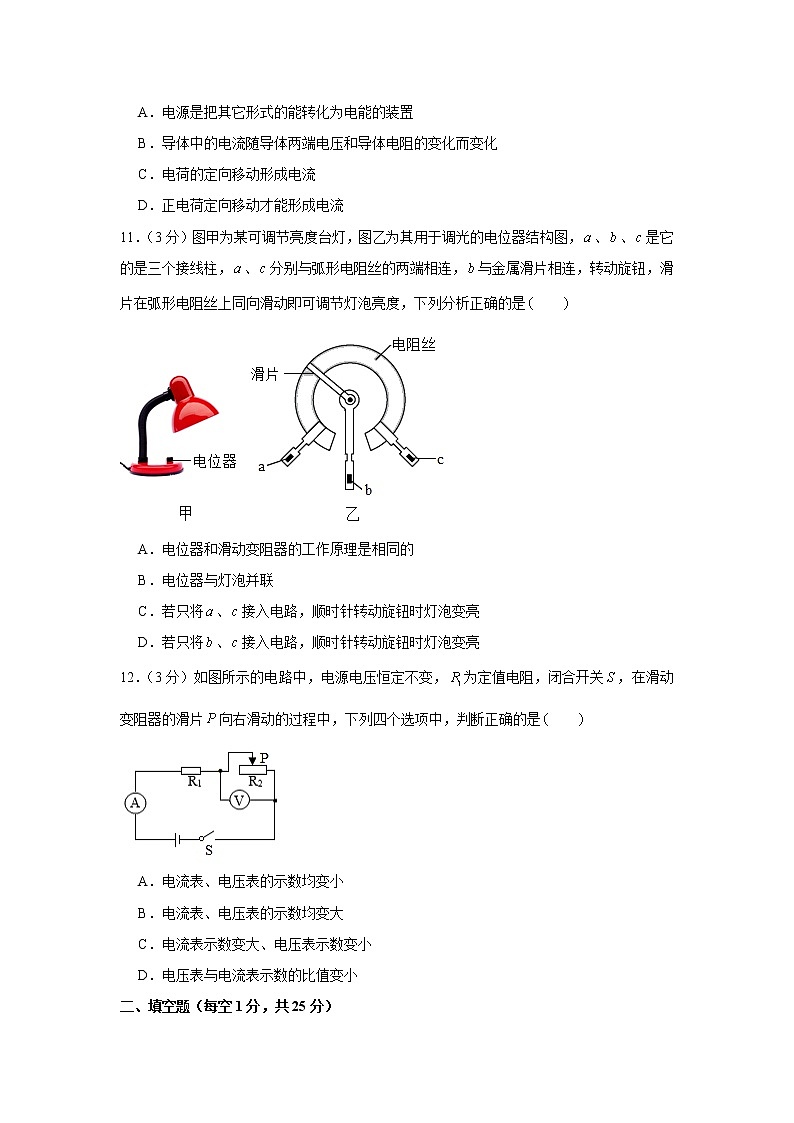

10．（3分）下列说法正确的是
A．电源是把其它形式的能转化为电能的装置
B．导体中的电流随导体两端电压和导体电阻的变化而变化
C．电荷的定向移动形成电流
D．正电荷定向移动才能形成电流
11．（3分）图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，、、是它的是三个接线柱，、分别与弧形电阻丝的两端相连，与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是
A．电位器和滑动变阻器的工作原理是相同的
B．电位器与灯泡并联
C．若只将、接入电路，顺时针转动旋钮时灯泡变亮
D．若只将、接入电路，顺时针转动旋钮时灯泡变亮
12．（3分）如图所示的电路中，电源电压恒定不变，为定值电阻，闭合开关，在滑动变阻器的滑片向右滑动的过程中，下列四个选项中，判断正确的是
A．电流表、电压表的示数均变小
B．电流表、电压表的示数均变大
C．电流表示数变大、电压表示数变小
D．电压表与电流表示数的比值变小
二、填空题（每空1分，共25分）
13．（3分）如图所示电路中，当、断开，闭合时，与是 联；当断开，、闭合时，与是 联；若同时闭合、、，则会造成电路 。
14．（2分）人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了 现象。手拿如图所示的静电消除器接触汽车，消除器中的灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是 电荷。
15．（2分）汽车发动机用水做冷却剂，这是利用了水的 大的性质如图所示是2018年6月4日沿海城市北海和内地城市百色两地的气温情况，请根据两个地方的气温变化情况判断城市 （填“甲”或“乙” 是北海
16．（6分）如图是我国用长征火箭发射“嫦娥一号”卫星时的壮观情景。
（1）火箭发射升空时，燃料通过燃烧将化学能转化为燃气的 ，再转化为火箭的 ；火箭的燃料使用液态氢，主要是因为它的 小且 大。
（2）“嫦娥一号”卫星绕月飞行时在遭遇月食期间没有太阳光照射，卫星表面的温度会急剧下降， 减小，这是通过 的方式改变物体的内能。
17．（3分）有两个电路元件和，流过元件的电流与其两端电压的关系如图所示，的电阻值为 ；当和串联，两者电阻相同时，电源电压为 ；和并联在电压为的电源两端干路电流是 。
18．（3分）两只水果点亮了一只发光二极管（如图），两水果之间 （填“串联”或“并联”）。现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间 （填“有”或“没有”）电压。同时说明发光二极管个具有 性。
19．（4分）小红想对导体和绝缘体的导电性能进行研究，她发现电灯是家庭电路中常见的照明电器灯泡的外壳和灯芯都是用玻璃制成的小红将玻璃灯芯接入如图所示的电路，闭合开关，灯泡不会发光，说明玻璃是 （填“导体”或“绝缘体” ，原因是玻璃内部 。然后她用酒精灯火焰加热玻璃灯芯，当玻璃灯芯升高到一定温度时，灯泡 （填“会”或“不会” 发光，这个现象说明 。
20．（2分）两只定值电阻，甲标有“”，乙标有“”，把它们并联在电路中，其等效电阻为 ，把它们串联在同一电路中，电路两端允许加的最大电压为 。
三、作图题（22小题3分，23小题6分，共9分）
21．（3分）根据实物电路图甲，在图乙中画出相应的电路图：
22．（6分）实验器材如图所示：一个电源，、两个完全相同的灯泡，、两个电流表，一个开关，若干条导线。请你设计一个电路，要求：两个灯泡、并联；两个电流表接入电路，且的示数大于的示数。
（1）请在方框内画出你设计的电路图。
（2）按照你设计的电路图，将图中电路元件连接起来。
四、简答题（3分）
23．（3分）如图是一款电动剃须刀充电时的情景，充电过程中指示灯发光。请回答下列问题：
（1）充电时，电池相当于电源还是用电器？
（2）指示灯主要是由什么材料制成的？
（3）使用剃须刀剃胡时，能量转化主要是什么？
五、计算题（每题6分，共12分）
24．（6分）在标准大气压下，质量为、温度为的水，吸收的热量，
（1）水的温度升高多少摄氏度？
（2）若水吸收的热量是由无烟煤完全燃烧放出热量的来供给，求需要燃烧多少千克的无烟煤？无烟煤的热值为，
25．（6分）如图所示的电路中，．闭合开关前，电流表的读数为；闭合开关后，电流表的读数为．求：
（1）电源电压的大小。
（2）的阻值大小。
六、实验题（满分35分）
26．（6分）如图所示是探究“物体动能的大小与什么因素有关”的实验装置示意图。
（1）实验中所探究物体的动能是指物体 （选填“”或“” 的动能，物体动能的大小是通过 来反映的。
（2）该实验装置要探究的是物体动能的大小与物体 的关系，可得出的结论是 。
（3）分析完图中现象后，还应该多次实验，主要目的是 。
（4）要研究物体动能与质量的关系，应该让质量不同的物体从斜面 （选填“相同”或“不同” 高度由静止滚下，观察并观察记录。
27．（6分）某班同学利用图甲所示的实验装置探究水和煤油的吸热能力。
（1）在图甲中除了所给的实验器材外，还需要的测量工具有天平和 。加热过程中，水和煤油吸收热量的多少是通过 来判断的。
（2）实验中第1、2两个小组记录的实验数据如下表
实验组别
液体
质量
初温
末温
加热时间
1
水
200
25
40
13.5
煤油
200
25
40
6.5
2
水
200
25
40
12
煤油
200
25
40
5.5
通过分析实验数据，能够得出的结论是： 。
（3）图乙是第1组同学绘制的“吸收热量一时间”和“温度一时间”图象，能正确描述该实验真实情况的图象是 （选填序号）。
（4）使质量相同的水升高相同的温度，加热时间应该相同，但1、2两组的同学在交流实验数据时发现：第1小组的加热时间明显偏长，其原因可能是 。
（5）这两组同学对图甲的装置进行了改进，将分别装有水和煤油的试管放在同一个烧杯中用水加热，如图丙所示，而不是用两个酒精灯分别加热，这样做的好处是 。
28．（5分）在“探究并联电路中的电流关系”实验中
（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“”，并改正。
（2）连接正确的电路后，闭合开关，电流表的示数为，请在图乙中画出指针的位置为指针转轴）。
（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。
实验次数
支路电流
支路电流
干路电流
1
0.30
0.16
0.46
2
0.20
0.20
0.40
3
0.24
0.34
0.58
分析数据得出结论：在并联电路中， 。
（4）第1次实验发现，灯泡比亮，则灯泡的电阻 灯泡的电阻；若两灯泡灯丝长度相同， 的灯丝更细。
29．（5分）某实验小组在“探究影响导体电阻大小的因素”时，同学们提出如下猜想：
猜想一：导体的电阻与导体的材料有关：
猜想二：导体的电阻与导体的长度有关：
猜想三：导体的电阻与导体的横截面积有关。
为了验证猜想是否正确，老师提供的器材如图所示，实验板上固定了、、、四根金属丝，、、为锰铜合金丝，为镍铬合金丝，表示合金丝的横截面积，表示合金丝的长度。实验时，将金属丝分别接入电路中的、两点之间，请你完成下列内容：
（1）该实验是通过观察 间接比较导体电阻的大小：这种研究方法是 。
（2）为了验证猜想二，应选用金属丝 和 进行实验：（填写字母）
（3）选用、金属丝分别接入电路、两点间，是为了验证猜想 ；（填写数字）
（4）分别将、两金属丝接入电路中、两点时，通过它们的电流分别为、且，由此得到的结论是： 。
30．（7分）在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要 根导线；实验中应选择规格 （相同不同）的小灯泡。
（2）在测两端电压时，闭合开关，发现电压表示数为零，原因可能是 （填出一种即可）。
（3）小芳保持电压表的连接点不动，只断开连接点，并改接到连接点上，测量两端电压。她能否测出两端电压？ ，理由是 。
（4）小明分别测出、、间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价： ，改进方法是 。
2.4
1.4
3.8
31．（6分）东东同学学习了电学知识以后，选用三节新的干电池作为电源，并设计了如下的电学实验。
（1）探究导体中电流与导体电阻的关系。选用的定值电阻的阻值分别是、、、。
①按照甲图所示的电路图，把乙实物电路补充完整，当滑动变阻器的滑片向左滑动时，电流表示数增大。
②闭合开关后，东东发现电流表没有示数，电压表有示数，电路中出现的故障可能是 。
③东东排除故障后，把的电阻接入电路，闭合开关，适当调节滑片的位置，电流表的示数如图丙所示，其示数为 。
④断开开关，把的电阻换成用的电阻，再次闭合开关后，滑片应向 （填“左”或“右” 端移动。
（2）东东同学在电源电压未知，缺少电流表的情况下，设计了如图丁所示的电路图阻值已知），来测量未知电阻的阻值。
①闭合、，断开，适当调节滑片的位置，电压表示数为。
② ，滑动变阻器滑片的位置保持不变，电压表示数为。
③未知电阻的阻值： （用字母表示）。
参考答案
一、单选题（本题36分，单选每题3分，9～12多选）
1．（3分）下列过程中，属于物体的重力势能转化为动能的是哪个？
A．拉弯的弓把箭射出去
B．钟表里发条带动齿轮转动
C．火箭发射升天
D．小孩荡秋千从高处向低处落下
【解答】解：、拉弯的弓把箭射出去，弓恢复原状，弓的弹性势能减小，箭的质量不变，速度变大，弓的弹性势能转化为动能，不符合题意；
、钟表里发条带动齿轮转动，发条的弹性势能转化为齿轮的动能，不符合题意；
、火箭发射升天，燃料的内能转化为火箭的动能与重力势能，不符合题意；
、小孩荡秋千从高处向低处落下，小孩的质量不变，高度减小，重力势能减小，速度增加，动能增加，重力只能转化为动能，符合题意；
故选：。
2．（3分）下列实例中，通过做功的方式使物体（加“”的字）内能增加的是
A．倒入热牛奶的杯子烫手 B．放入冷水中的热鸡蛋变凉
C．烧水时，水蒸气把壶盖顶起 D．锯木头时，锯条温度升高
【解答】解：
、倒入热牛奶，使杯子温度升高，内能变大，属于热传递改变物体的内能，不符合题意。
、把热鸡蛋放入冷水中，鸡蛋的温度降低，内能变小，属于热传递改变物体的内能，不符合题意。
、烧水时水蒸气把壶盖顶起，是水蒸气对外做功，自身的内能减小，温度降低，属于通过做功的方式减小物体的内能，不符合题意。
、用锯子锯木头，克服摩擦做功，使锯条的温度升高、内能增加，属于通过做功的方式增大物体的内能，符合题意。
故选：。
3．（3分）下列过程中，比热容会发生变化的是
A．一杯水倒掉一半 B．铁丝扭弯
C．冰融化成水 D．水温从降低到
【解答】解：
物质的比热容是物质本身的一种特性，与质量、温度、形状无关。故、、情况下的比热容不会发生变化。
冰熔化成了水，状态发生改变，比热容也会发生改变。
故选：。
4．（3分）两个相同的验电器和，带正电，不带电，把验电器用带绝缘柄的金属棒连接、上的金属球的瞬间，如图所示，则
A．中正电荷通过棒流向，带正电荷
B．中自由电子通过棒流向，带正电荷
C．棒中有持续电流从流向，使张角增大
D．棒中有持续电流从流向，使张角先减小后增大
【解答】解：
、当金属棒把验电器、两金属球相连时，金属内部有大量的自由电子，金属导电靠的是自由电子，由于验电器带正电，根据异种电荷相互吸引可知，验电器上的电子从移动到，故错误，正确；
、带有绝缘柄的金属棒是导体，带正电少电子，不带电，那上的一部分电子会通过金属棒转移到上，的张角增大，电流方向从到，带的正电荷会减少从而张角变小，故错误。
故选：。
5．（3分）小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表和的指针位置完全一样，如图乙所示，则、两端的电压为分别为
A． B． C． D．
【解答】解：
由图可知，两个电阻串联，测电源电压，测两端电压。
因为串联电路两端电压等于各部分电压之和，所以示数应大于的示数，
但两电压表指针位置完全一样，说明选用的是量程，选用的是量程，所以的示数为（即电源电压为，示数为，即两端电压为，
所以两端的电压为：。
故选：。
6．（3分）关于导体和绝缘体，下列说法正确的是
A．绝缘体对电流的阻碍作用大，但能够带电
B．导体能够导电是因为内部有正电荷能够自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．绝缘体不能导电的原因是因为绝缘体内没有电子
【解答】解：、绝缘体对电流的阻碍作用大，不容易导电，但能带电，故正确；
、导体能够导电是因为内部有自由电荷，可能是正电荷也可能是负电荷，故错误；
、根据定义可知，容易导电的物体叫导体，不容易导电的物体叫绝缘体，故错误；
、绝缘体不能导电的原因是因为绝缘体内部几乎没有自由电荷，但电子很多，故错误。
故选：。
7．（3分）关于导体的电阻，下列说法中正确的是
A．通过导体的电流是时，电阻为
B．导体电阻与它两端的电压成正比，与通过它的电流成反比
C．粗细相同的导线，长的导线电阻一定较大
D．同种材料制成的长短一样的两条导线，细的电阻较大
【解答】解：、电阻的大小取决于材料、长度、横截面面积，与电阻两端电压无关，与有无电流无关，故错误；
、导体的材料没有告诉，所以，长导线的电阻不一定比短导线的电阻大；若是同种材料粗细相同的导线，则长的电阻一定大，故错误；
、电阻的大小取决于材料、长度、横截面面积，同种材料制成的长短一样的两条导线，细的电阻较大，故正确。
故选：。
8．（3分）关于电流、电压和电阻，下列说法正确的是
A．只有自由电子定向移动才能形成电流
B．电路两端有电压，电路中就一定有电流
C．电压使自由电荷发生定向移动形成电流
D．加在导体两端的电压越高，导体的电阻越大
【解答】解：
、金属导体中自由电子定向移动形成电流，自由电子带负电荷，电荷的定向移动形成电流，可以是正电荷，也可以是负电荷；也可以是正、负电荷同时向相反方向移动形成，故错误；
、电路中有持续的电流的条件：有电源提供电压；电路必须闭合，故错误；
、电压是使自由电荷发生定向移动形成电流的原因，故正确；
、电阻是导体本身的一种性质，大小取决于材料、长度、横截面面积，与加在电阻两端电压和通过导体的电流无关，故错误。
故选：。
9．（3分）关于热学知识，下列说法正确的是
A．物体内能增加，一定吸收了热量
B．物体的温度越高，所含的热量越多
C．汽车的动力是由内燃机的做功冲程提供的
D．汽车油箱的汽油用去一半后，汽油的质量、体积减少一半，比热容、密度、热值都不变
【解答】解：、物体内能增加，可能是吸收了热量，也可能是外界对物体做功；故错误；
、物体的温度越高，内能越大；热量是过程量，只能说吸收热量或放出热量，不能说含有热量；故错误；
、汽车的做功冲程将内能转化为机械能为汽车提供动力；故正确；
、汽油用去一半后剩下的汽油体积和质量变小，但比热容、密度、热值都是物质的属性，不随物质的质量变化而变化；故正确。
故选：。
10．（3分）下列说法正确的是
A．电源是把其它形式的能转化为电能的装置
B．导体中的电流随导体两端电压和导体电阻的变化而变化
C．电荷的定向移动形成电流
D．正电荷定向移动才能形成电流
【解答】解：
．电源是把其它形式的能转化为电能的装置，故正确；
．由可知，导体中的电流随导体两端电压和导体电阻的变化而变化，故正确；
．电荷的定向移动形成了电流，物理学中规定正电荷定向移动的方向为电流的方向，故正确，错误。
故选：。
11．（3分）图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，、、是它的是三个接线柱，、分别与弧形电阻丝的两端相连，与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是
A．电位器和滑动变阻器的工作原理是相同的
B．电位器与灯泡并联
C．若只将、接入电路，顺时针转动旋钮时灯泡变亮
D．若只将、接入电路，顺时针转动旋钮时灯泡变亮
【解答】解：
．转动旋钮滑片在弧形电阻丝上同向滑动时，改变接入电路中的电阻，从而改变了电路中的电流、灯泡的实际功率即亮暗，所以电位器和滑动变阻器的工作原理是相同的，故正确；
．电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故错误；
．若只将、接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故错误；
．若只将、接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故正确。
故选：。
12．（3分）如图所示的电路中，电源电压恒定不变，为定值电阻，闭合开关，在滑动变阻器的滑片向右滑动的过程中，下列四个选项中，判断正确的是
A．电流表、电压表的示数均变小
B．电流表、电压表的示数均变大
C．电流表示数变大、电压表示数变小
D．电压表与电流表示数的比值变小
【解答】解：由电路图可知，与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流。
、在滑动变阻器的滑片向右滑动的过程中，变阻器接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即电流表的示数变大，由可知，两端的电压变大，因串联电路中总电压等于各分电压之和，所以变阻器两端的电压变小，即电压表的示数变小，故错误、正确。
、电压表与电流表的比值等于滑动变阻器的阻值，因为滑动变阻器的阻值变小，所以电压表与电流表的示数比值变小，故正确。
故选：。
二、填空题（每空1分，共25分）
13．（3分）如图所示电路中，当、断开，闭合时，与是 串 联；当断开，、闭合时，与是 联；若同时闭合、、，则会造成电路 。
【解答】解：
当、断开，闭合时，电流先后依次经过灯泡与，所以它们是串联的；
当断开，、闭合时，电流分别流经灯泡与，又在另一点汇合，再回到电源的负极，所以它们是并联的；
若同时闭合、、，这样就直接用导线把电源两端连接，所以会造成电路短路。
故答案为：串；并；短路。
14．（2分）人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了 摩擦起电 现象。手拿如图所示的静电消除器接触汽车，消除器中的灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是 电荷。
【解答】解：
人接触汽车有时会被“电”下，这是因为汽车打驶时与空气摩擦发生了摩擦起电现象；
因为汽车带有电荷，如果汽车带的是正电荷，则电流方向是由汽车流向消除器，因为瞬间电流方向是由消除器流向汽车，则汽车带的是负电荷。
故答案为：摩擦起电；负。
15．（2分）汽车发动机用水做冷却剂，这是利用了水的 比热容 大的性质如图所示是2018年6月4日沿海城市北海和内地城市百色两地的气温情况，请根据两个地方的气温变化情况判断城市 （填“甲”或“乙” 是北海
【解答】解：
水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用水作冷却剂，可避免发动机工作时温度过高而损坏；
水的比热容大于干泥土，相同质量的水和干泥土，若吸收或放出同样多的热量，由公式△知：干泥土的温度变化更大；由图可知，城市乙的温度的最高、最低气温差比城市甲的大；水的比热容比沙石大，在吸收或放出相同的热量时，温度变化值比较小，所以城市甲表示沿海城市北海。
故答案为：比热容；甲。
16．（6分）如图是我国用长征火箭发射“嫦娥一号”卫星时的壮观情景。
（1）火箭发射升空时，燃料通过燃烧将化学能转化为燃气的 内能 ，再转化为火箭的 ；火箭的燃料使用液态氢，主要是因为它的 小且 大。
（2）“嫦娥一号”卫星绕月飞行时在遭遇月食期间没有太阳光照射，卫星表面的温度会急剧下降， 减小，这是通过 的方式改变物体的内能。
【解答】解：（1）火箭在加速上升过程中，燃料燃烧将化学能转化为燃气的内能，再转化为火箭的机械能；火箭上升时，速度增大、高度增大，所以机械能增大。火箭的燃料主要使用液态氢是因为它的密度小，所以同体积时质量较小，同时其热值大，燃烧相同的液态氢会放出更多的热量
（2）没有太阳光照射时的卫星表面的温度会急剧下降，即其质量不变，温度降低，内能减小，这是通过热传递的方式改变物体内能的。
故答案为：内能；机械能；密度；热值；内能；热传递。
17．（3分）有两个电路元件和，流过元件的电流与其两端电压的关系如图所示，的电阻值为 5 ；当和串联，两者电阻相同时，电源电压为 ；和并联在电压为的电源两端干路电流是 。
【解答】解：（1）由图象可知，当通过的电流时，两端的电压，
由可得，的电阻值：；
（2）当和串联，两者电阻相同时，它们两端的电压和通过的电流相等，
由图象可知，电路中的电流为，两元件两端的电压均为时符合，
因串联电路中总电压等于各分电压之和，所以，电源的电压：；
（3）和并联在电压为的电源两端时，因并联电路中各支路两端的电压相等，所以，两元件两端的电压；
由图象可知，通过两元件的电流，，并联电路干路电流等于各支路电流之和，则干路电流是：。
故答案为：5；6；。
18．（3分）两只水果点亮了一只发光二极管（如图），两水果之间 串联 （填“串联”或“并联”）。现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间 有 （填“有”或“没有”）电压。同时说明发光二极管个具有 单向导电 性。
【解答】解：
（1）图中二极管发光，由二极管的单向导电性可知，二极管的连接是正确的，因此水果电池组的A极是负极；
由图可知，两水果依次连接，电流只有一条路径，即为串联；现将二极管正负极接线对调，二极管不发光是因为其具有单向导电性，水果电池正负极间的电压保持不变，故依然有电压。
故答案为：串联；有；单向导电。
19．（4分）小红想对导体和绝缘体的导电性能进行研究，她发现电灯是家庭电路中常见的照明电器灯泡的外壳和灯芯都是用玻璃制成的小红将玻璃灯芯接入如图所示的电路，闭合开关，灯泡不会发光，说明玻璃是 绝缘体 （填“导体”或“绝缘体” ，原因是玻璃内部 。然后她用酒精灯火焰加热玻璃灯芯，当玻璃灯芯升高到一定温度时，灯泡 （填“会”或“不会” 发光，这个现象说明 。
【解答】解：
在图中，把玻璃接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体，内部的自由电荷很少；当玻璃珠加热到红炽状态时，发现小灯泡发光，说明玻璃常温下是绝缘体，在加热到红炽状态时，会变为导体，故小灯泡发光；这表明电阻大小受温度影响。
故答案为：绝缘体；自由电荷很少；会；电阻大小受到温度影响。
20．（2分）两只定值电阻，甲标有“”，乙标有“”，把它们并联在电路中，其等效电阻为 6 ，把它们串联在同一电路中，电路两端允许加的最大电压为 。
【解答】解：（1）甲、乙并联后的等效电阻：；
（2）因为串联电路中总电阻等于各分电阻之和，所以两只定值电阻串联时，电路中的总电阻：
；
因为串联电路中各处的电流相等，所以串联电路中电路中允许通过的最大电流，
根据欧姆定律可得，电路两端允许加的最大电压：。
故答案为：6；15。
三、作图题（22小题3分，23小题6分，共9分）
21．（3分）根据实物电路图甲，在图乙中画出相应的电路图：
【解答】解：由实物电路图可知，电流从电源正极出发经开关，然后电路分为两条支路，一路径经灯、开关，回到电源负极，另一路径灯回到电源负极，由此可见，两灯泡并联，如图所示。
22．（6分）实验器材如图所示：一个电源，、两个完全相同的灯泡，、两个电流表，一个开关，若干条导线。请你设计一个电路，要求：两个灯泡、并联；两个电流表接入电路，且的示数大于的示数。
（1）请在方框内画出你设计的电路图。
（2）按照你设计的电路图，将图中电路元件连接起来。
【解答】解：（1）根据题意可知，、并联，测干路的电流，测的电流，开关控制整个电路；电路图如下图所示：
（2）先连接电源，然后从电源的正极依次串联开关、电流表、回到电源负极，最后将灯泡和电流表并联在的两端，如下图所示：
四、简答题（3分）
23．（3分）如图是一款电动剃须刀充电时的情景，充电过程中指示灯发光。请回答下列问题：
（1）充电时，电池相当于电源还是用电器？
（2）指示灯主要是由什么材料制成的？
（3）使用剃须刀剃胡时，能量转化主要是什么？
【解答】答：
（1）给电动剃须刀的电池充电时是将电能转化为化学能，此时电动剃须刀的电池相当于用电器；
（2）发光二极管是一种半导体器件；
（3）剃须刀的主要部件是电动机，工作时把电能转化为机械能。
五、计算题（每题6分，共12分）
24．（6分）在标准大气压下，质量为、温度为的水，吸收的热量，
（1）水的温度升高多少摄氏度？
（2）若水吸收的热量是由无烟煤完全燃烧放出热量的来供给，求需要燃烧多少千克的无烟煤？无烟煤的热值为，
【解答】解：由吸热公式△，
△，
而水的初温为，
在标准大气压下，水的沸点为，
水的末温为，
实际上水的温度升高值为。
（2）若水吸收的热量是由无烟煤完全燃烧放出热量的来供给，
无烟煤燃烧放出的热量：
，
由可得需要燃烧无烟煤的质量：
。
答：（1）水的温度升高；
（2）若水吸收的热量是由无烟煤完全燃烧放出热量的来供给，需要燃烧的无烟煤。
25．（6分）如图所示的电路中，．闭合开关前，电流表的读数为；闭合开关后，电流表的读数为．求：
（1）电源电压的大小。
（2）的阻值大小。
【解答】解：
（1）由图知，断开时，只有连入电路中，电流表测通过它的电流，
由可得电源电压：
；
（2）闭合后，两电阻并联，电流表测通过的电流，测干路电流，
因并联电路中各支路间互不影响，
所以通过的电流仍为不变，
由并联电路电流特点可得通过的电流：
，
由并联电路的电压特点可知，
由欧姆定律可得的阻值：
。
答：（1）电源电压为；
（2）的阻值为。
六、实验题（满分35分）
26．（6分）如图所示是探究“物体动能的大小与什么因素有关”的实验装置示意图。
（1）实验中所探究物体的动能是指物体 （选填“”或“” 的动能，物体动能的大小是通过 来反映的。
（2）该实验装置要探究的是物体动能的大小与物体 的关系，可得出的结论是 。
（3）分析完图中现象后，还应该多次实验，主要目的是 。
（4）要研究物体动能与质量的关系，应该让质量不同的物体从斜面 （选填“相同”或“不同” 高度由静止滚下，观察并观察记录。
【解答】解：（1）该实验研究的主体是小球，研究的是小球动能的大小与速度的关系；物体动能的大小是通过物体运动距离来反映的；
（2）动能的大小与物体的质量和速度都有关系，由于这一实验中只有一个物体从斜面上滑下，质量不能改变，所以本实验要探究的是物体动能的大小与物体速度的关系；
实验表明，同一物体从斜面高处滚下，高度越大，物体被撞得越远，可得结论：在质量一定时，速度越大，动能越大；
（3）分析完图中现象后，还应该多次实验找普遍规律；
（4）据控制变量法可知，若要研究动能与质量的关系，即改变质量，速度相同，故从同一高度滑下，并观察记录。
故答案为：（1）；物体运动距离；（2）速度；质量一定时，速度越大，动能越大；（3）使结论具有普遍性；（4）相同。
27．（6分）某班同学利用图甲所示的实验装置探究水和煤油的吸热能力。
（1）在图甲中除了所给的实验器材外，还需要的测量工具有天平和 秒表 。加热过程中，水和煤油吸收热量的多少是通过 来判断的。
（2）实验中第1、2两个小组记录的实验数据如下表
实验组别
液体
质量
初温
末温
加热时间
1
水
200
25
40
13.5
煤油
200
25
40
6.5
2
水
200
25
40
12
煤油
200
25
40
5.5
通过分析实验数据，能够得出的结论是： 。
（3）图乙是第1组同学绘制的“吸收热量一时间”和“温度一时间”图象，能正确描述该实验真实情况的图象是 （选填序号）。
（4）使质量相同的水升高相同的温度，加热时间应该相同，但1、2两组的同学在交流实验数据时发现：第1小组的加热时间明显偏长，其原因可能是 。
（5）这两组同学对图甲的装置进行了改进，将分别装有水和煤油的试管放在同一个烧杯中用水加热，如图丙所示，而不是用两个酒精灯分别加热，这样做的好处是 。
【解答】解：（1）根据转换法，水和煤油吸收热量的多少是通过加热时间的长短来比较吸热多少；故还用到秒表；
（2）通过分析实验数据，能够得出的结论是：
质量相同的水和煤油升高相同温度，吸收的热量不同（或质量相同的水和煤油升高相同温度，水吸热的热量多）；
（3）加热时间相同，吸收的热量相同，故错误，由表中数据，由（2）知，加热相同时间，水升温慢，故正确，错误；
（4）使质量相同的水升高相同的温度，加热时间应该相同，但1、2两组的同学在交流实验数据时发现：第1小组的加热时间明显偏长，其原因可能是：酒精灯的火焰大小不同；
（5）将分别装有水和煤油的试管放在同一个烧杯中用水加热，如图丙所示，而不是用两个酒精灯分别加热，这样做的好处是：在相同时间内水和煤油吸收的热量相同。
故答案为：（1）秒表；加热时间长短；
（2）质量相同的水和煤油升高相同温度，吸收的热量不同（或质量相同的水和煤油升高相同温度，水吸热的热量多；
（3）；
（4）酒精灯的火焰大小不同；
（5）在相同时间内水和煤油吸收的热量相同。
28．（5分）在“探究并联电路中的电流关系”实验中
（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“”，并改正。
（2）连接正确的电路后，闭合开关，电流表的示数为，请在图乙中画出指针的位置为指针转轴）。
（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。
实验次数
支路电流
支路电流
干路电流
1
0.30
0.16
0.46
2
0.20
0.20
0.40
3
0.24
0.34
0.58
分析数据得出结论：在并联电路中， 干路电流等于各支路电流之和 。
（4）第1次实验发现，灯泡比亮，则灯泡的电阻 灯泡的电阻；若两灯泡灯丝长度相同， 的灯丝更细。
【解答】解：（1）原电路中，两灯短路了，改正后如下左所示：
（2）电流表分度值为，连接正确的电路后，闭合开关，电流表的示数为，指针的位置如上右所示；
（3）分析数据得出结论：在并联电路中，干路电流等于各支路电流之和。
（4）第1次实验发现，灯泡比亮，根据并联电路各支路电压相等和，则灯泡的电阻小于灯泡的电阻；由影响电阻大小的因素，若两灯泡灯丝长度相同，的灯丝更细。
故答案为：（1）如上左所示；（2）如上右所示；（3）干路电流等于各支路电流之和；（4）小于；。
29．（5分）某实验小组在“探究影响导体电阻大小的因素”时，同学们提出如下猜想：
猜想一：导体的电阻与导体的材料有关：
猜想二：导体的电阻与导体的长度有关：
猜想三：导体的电阻与导体的横截面积有关。
为了验证猜想是否正确，老师提供的器材如图所示，实验板上固定了、、、四根金属丝，、、为锰铜合金丝，为镍铬合金丝，表示合金丝的横截面积，表示合金丝的长度。实验时，将金属丝分别接入电路中的、两点之间，请你完成下列内容：
（1）该实验是通过观察 电流表示数 间接比较导体电阻的大小：这种研究方法是 。
（2）为了验证猜想二，应选用金属丝 和 进行实验：（填写字母）
（3）选用、金属丝分别接入电路、两点间，是为了验证猜想 ；（填写数字）
（4）分别将、两金属丝接入电路中、两点时，通过它们的电流分别为、且，由此得到的结论是： 。
【解答】解：
（1）在、之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小，该方法属于转换法；
（2）为研究电阻长导体的长度关系，要控制材料和横截面积一定，所以要选择编号；
（3）选用、金属丝分别接入电路、两点间，、的长度相同，横截面积相同，材料不同，是为了验证电阻与材料的关系，即猜想一；
（4）分别将、两金属丝接入电路中、两点时，导体的长度和材料相同时，横截面积不相同；所以是研究导体电阻跟横截面积的关系，的电流大，表明的电阻小，即导体的长度和材料相同时，导体的电阻与横截面积的大小有关，横截面积越大，电阻越小。
故答案为：（1）电流表示数；转换法；（2）；；（3）一；（4）导体的长度和材料相同时，导体的电阻与横截面积的大小有关，横截面积越大，电阻越小。
30．（7分）在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要 6 根导线；实验中应选择规格 （相同不同）的小灯泡。
（2）在测两端电压时，闭合开关，发现电压表示数为零，原因可能是 （填出一种即可）。
（3）小芳保持电压表的连接点不动，只断开连接点，并改接到连接点上，测量两端电压。她能否测出两端电压？ ，理由是 。
（4）小明分别测出、、间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价： ，改进方法是 。
2.4
1.4
3.8
【解答】解；（1）由电路图可知，共需要导线6根导线；为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
（2）电压表示数为零，说明电路中出现了断路；若断路，则电压表测量的电源电压，有示数；若断路，则电压表无示数；
根据可知，当与电压表并联部分的电阻为0时，电压表的示数也为0，故故障还可以是短路；
（3）测出两端的电压，与电压表的正接线柱相连。小聪将与点相连的导线改接到点，则会造成电流从负接线柱流入了。小芳的办法是错误的；
（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验。
故答案为：（1）6；不同；（2）断路；（3）不能；正负接线柱反接了；（4）一次实验具有偶然性；更换规格不同的灯泡进行多次实验。
31．（6分）东东同学学习了电学知识以后，选用三节新的干电池作为电源，并设计了如下的电学实验。
（1）探究导体中电流与导体电阻的关系。选用的定值电阻的阻值分别是、、、。
①按照甲图所示的电路图，把乙实物电路补充完整，当滑动变阻器的滑片向左滑动时，电流表示数增大。
②闭合开关后，东东发现电流表没有示数，电压表有示数，电路中出现的故障可能是 定值电阻断路 。
③东东排除故障后，把的电阻接入电路，闭合开关，适当调节滑片的位置，电流表的示数如图丙所示，其示数为 。
④断开开关，把的电阻换成用的电阻，再次闭合开关后，滑片应向 （填“左”或“右” 端移动。
（2）东东同学在电源电压未知，缺少电流表的情况下，设计了如图丁所示的电路图阻值已知），来测量未知电阻的阻值。
①闭合、，断开，适当调节滑片的位置，电压表示数为。
② ，滑动变阻器滑片的位置保持不变，电压表示数为。
③未知电阻的阻值： （用字母表示）。
【解答】解：
（1）①滑动变阻器的滑片向左滑动时，电流表示数增大，即电阻变小，故变阻器左下接线柱连入电路中，如下所示：
②闭合开关后，东东发现电流表没有示数，则电路可能为通路，电压表有示数，则电压表与电源连通，电路中出现的故障可能是定值电阻断路；
③如图丙所示，电流表选用小量程，分度值为，其示数为；
④根据串联分压原理可知，将定值电阻由改接成的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持定值电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动；
（2）①闭合、，断开，适当调节滑片的位置，电压表示数为；
②闭合、，断开，滑动变阻器滑片的位置保持不变，电压表示数为；
③在①中，电压表测待测电阻和定值电阻的总电压，在②中，电压表定值电阻的总电压，因此时各电阻的大小和电压不变，根据串联电路电压的规律，待测电阻的电压为是，由分压原理有：
，
未知电阻的阻值：
。
故答案为：（1）①如上图所示；②定值电阻断路； ③0.4；④右；
（2）闭合、，断开；。
2020-2021学年辽宁省辽阳市九年级（上）期中物理试卷
一、单选题（本题36分，单选每题3分，9～12多选）
1．（3分）下列过程中，属于物体的重力势能转化为动能的是哪个？
A．拉弯的弓把箭射出去
B．钟表里发条带动齿轮转动
C．火箭发射升天
D．小孩荡秋千从高处向低处落下
2．（3分）下列实例中，通过做功的方式使物体（加“”的字）内能增加的是
A．倒入热牛奶的杯子烫手 B．放入冷水中的热鸡蛋变凉
C．烧水时，水蒸气把壶盖顶起 D．锯木头时，锯条温度升高
3．（3分）下列过程中，比热容会发生变化的是
A．一杯水倒掉一半 B．铁丝扭弯
C．冰融化成水 D．水温从降低到
4．（3分）两个相同的验电器和，带正电，不带电，把验电器用带绝缘柄的金属棒连接、上的金属球的瞬间，如图所示，则
A．中正电荷通过棒流向，带正电荷
B．中自由电子通过棒流向，带正电荷
C．棒中有持续电流从流向，使张角增大
D．棒中有持续电流从流向，使张角先减小后增大
5．（3分）小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表和的指针位置完全一样，如图乙所示，则、两端的电压为分别为
A． B． C． D．
6．（3分）关于导体和绝缘体，下列说法正确的是
A．绝缘体对电流的阻碍作用大，但能够带电
B．导体能够导电是因为内部有正电荷能够自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．绝缘体不能导电的原因是因为绝缘体内没有电子
7．（3分）关于导体的电阻，下列说法中正确的是
A．通过导体的电流是时，电阻为
B．导体电阻与它两端的电压成正比，与通过它的电流成反比
C．粗细相同的导线，长的导线电阻一定较大
D．同种材料制成的长短一样的两条导线，细的电阻较大
8．（3分）关于电流、电压和电阻，下列说法正确的是
A．只有自由电子定向移动才能形成电流
B．电路两端有电压，电路中就一定有电流
C．电压使自由电荷发生定向移动形成电流
D．加在导体两端的电压越高，导体的电阻越大
9．（3分）关于热学知识，下列说法正确的是
A．物体内能增加，一定吸收了热量
B．物体的温度越高，所含的热量越多
C．汽车的动力是由内燃机的做功冲程提供的
D．汽车油箱的汽油用去一半后，汽油的质量、体积减少一半，比热容、密度、热值都不变
10．（3分）下列说法正确的是
A．电源是把其它形式的能转化为电能的装置
B．导体中的电流随导体两端电压和导体电阻的变化而变化
C．电荷的定向移动形成电流
D．正电荷定向移动才能形成电流
11．（3分）图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，、、是它的是三个接线柱，、分别与弧形电阻丝的两端相连，与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是
A．电位器和滑动变阻器的工作原理是相同的
B．电位器与灯泡并联
C．若只将、接入电路，顺时针转动旋钮时灯泡变亮
D．若只将、接入电路，顺时针转动旋钮时灯泡变亮
12．（3分）如图所示的电路中，电源电压恒定不变，为定值电阻，闭合开关，在滑动变阻器的滑片向右滑动的过程中，下列四个选项中，判断正确的是
A．电流表、电压表的示数均变小
B．电流表、电压表的示数均变大
C．电流表示数变大、电压表示数变小
D．电压表与电流表示数的比值变小
二、填空题（每空1分，共25分）
13．（3分）如图所示电路中，当、断开，闭合时，与是 联；当断开，、闭合时，与是 联；若同时闭合、、，则会造成电路 。
14．（2分）人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了 现象。手拿如图所示的静电消除器接触汽车，消除器中的灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是 电荷。
15．（2分）汽车发动机用水做冷却剂，这是利用了水的 大的性质如图所示是2018年6月4日沿海城市北海和内地城市百色两地的气温情况，请根据两个地方的气温变化情况判断城市 （填“甲”或“乙” 是北海
16．（6分）如图是我国用长征火箭发射“嫦娥一号”卫星时的壮观情景。
（1）火箭发射升空时，燃料通过燃烧将化学能转化为燃气的 ，再转化为火箭的 ；火箭的燃料使用液态氢，主要是因为它的 小且 大。
（2）“嫦娥一号”卫星绕月飞行时在遭遇月食期间没有太阳光照射，卫星表面的温度会急剧下降， 减小，这是通过 的方式改变物体的内能。
17．（3分）有两个电路元件和，流过元件的电流与其两端电压的关系如图所示，的电阻值为 ；当和串联，两者电阻相同时，电源电压为 ；和并联在电压为的电源两端干路电流是 。
18．（3分）两只水果点亮了一只发光二极管（如图），两水果之间 （填“串联”或“并联”）。现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间 （填“有”或“没有”）电压。同时说明发光二极管个具有 性。
19．（4分）小红想对导体和绝缘体的导电性能进行研究，她发现电灯是家庭电路中常见的照明电器灯泡的外壳和灯芯都是用玻璃制成的小红将玻璃灯芯接入如图所示的电路，闭合开关，灯泡不会发光，说明玻璃是 （填“导体”或“绝缘体” ，原因是玻璃内部 。然后她用酒精灯火焰加热玻璃灯芯，当玻璃灯芯升高到一定温度时，灯泡 （填“会”或“不会” 发光，这个现象说明 。
20．（2分）两只定值电阻，甲标有“”，乙标有“”，把它们并联在电路中，其等效电阻为 ，把它们串联在同一电路中，电路两端允许加的最大电压为 。
三、作图题（22小题3分，23小题6分，共9分）
21．（3分）根据实物电路图甲，在图乙中画出相应的电路图：
22．（6分）实验器材如图所示：一个电源，、两个完全相同的灯泡，、两个电流表，一个开关，若干条导线。请你设计一个电路，要求：两个灯泡、并联；两个电流表接入电路，且的示数大于的示数。
（1）请在方框内画出你设计的电路图。
（2）按照你设计的电路图，将图中电路元件连接起来。
四、简答题（3分）
23．（3分）如图是一款电动剃须刀充电时的情景，充电过程中指示灯发光。请回答下列问题：
（1）充电时，电池相当于电源还是用电器？
（2）指示灯主要是由什么材料制成的？
（3）使用剃须刀剃胡时，能量转化主要是什么？
五、计算题（每题6分，共12分）
24．（6分）在标准大气压下，质量为、温度为的水，吸收的热量，
（1）水的温度升高多少摄氏度？
（2）若水吸收的热量是由无烟煤完全燃烧放出热量的来供给，求需要燃烧多少千克的无烟煤？无烟煤的热值为，
25．（6分）如图所示的电路中，．闭合开关前，电流表的读数为；闭合开关后，电流表的读数为．求：
（1）电源电压的大小。
（2）的阻值大小。
六、实验题（满分35分）
26．（6分）如图所示是探究“物体动能的大小与什么因素有关”的实验装置示意图。
（1）实验中所探究物体的动能是指物体 （选填“”或“” 的动能，物体动能的大小是通过 来反映的。
（2）该实验装置要探究的是物体动能的大小与物体 的关系，可得出的结论是 。
（3）分析完图中现象后，还应该多次实验，主要目的是 。
（4）要研究物体动能与质量的关系，应该让质量不同的物体从斜面 （选填“相同”或“不同” 高度由静止滚下，观察并观察记录。
27．（6分）某班同学利用图甲所示的实验装置探究水和煤油的吸热能力。
（1）在图甲中除了所给的实验器材外，还需要的测量工具有天平和 。加热过程中，水和煤油吸收热量的多少是通过 来判断的。
（2）实验中第1、2两个小组记录的实验数据如下表
实验组别
液体
质量
初温
末温
加热时间
1
水
200
25
40
13.5
煤油
200
25
40
6.5
2
水
200
25
40
12
煤油
200
25
40
5.5
通过分析实验数据，能够得出的结论是： 。
（3）图乙是第1组同学绘制的“吸收热量一时间”和“温度一时间”图象，能正确描述该实验真实情况的图象是 （选填序号）。
（4）使质量相同的水升高相同的温度，加热时间应该相同，但1、2两组的同学在交流实验数据时发现：第1小组的加热时间明显偏长，其原因可能是 。
（5）这两组同学对图甲的装置进行了改进，将分别装有水和煤油的试管放在同一个烧杯中用水加热，如图丙所示，而不是用两个酒精灯分别加热，这样做的好处是 。
28．（5分）在“探究并联电路中的电流关系”实验中
（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“”，并改正。
（2）连接正确的电路后，闭合开关，电流表的示数为，请在图乙中画出指针的位置为指针转轴）。
（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。
实验次数
支路电流
支路电流
干路电流
1
0.30
0.16
0.46
2
0.20
0.20
0.40
3
0.24
0.34
0.58
分析数据得出结论：在并联电路中， 。
（4）第1次实验发现，灯泡比亮，则灯泡的电阻 灯泡的电阻；若两灯泡灯丝长度相同， 的灯丝更细。
29．（5分）某实验小组在“探究影响导体电阻大小的因素”时，同学们提出如下猜想：
猜想一：导体的电阻与导体的材料有关：
猜想二：导体的电阻与导体的长度有关：
猜想三：导体的电阻与导体的横截面积有关。
为了验证猜想是否正确，老师提供的器材如图所示，实验板上固定了、、、四根金属丝，、、为锰铜合金丝，为镍铬合金丝，表示合金丝的横截面积，表示合金丝的长度。实验时，将金属丝分别接入电路中的、两点之间，请你完成下列内容：
（1）该实验是通过观察 间接比较导体电阻的大小：这种研究方法是 。
（2）为了验证猜想二，应选用金属丝 和 进行实验：（填写字母）
（3）选用、金属丝分别接入电路、两点间，是为了验证猜想 ；（填写数字）
（4）分别将、两金属丝接入电路中、两点时，通过它们的电流分别为、且，由此得到的结论是： 。
30．（7分）在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要 根导线；实验中应选择规格 （相同不同）的小灯泡。
（2）在测两端电压时，闭合开关，发现电压表示数为零，原因可能是 （填出一种即可）。
（3）小芳保持电压表的连接点不动，只断开连接点，并改接到连接点上，测量两端电压。她能否测出两端电压？ ，理由是 。
（4）小明分别测出、、间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价： ，改进方法是 。
2.4
1.4
3.8
31．（6分）东东同学学习了电学知识以后，选用三节新的干电池作为电源，并设计了如下的电学实验。
（1）探究导体中电流与导体电阻的关系。选用的定值电阻的阻值分别是、、、。
①按照甲图所示的电路图，把乙实物电路补充完整，当滑动变阻器的滑片向左滑动时，电流表示数增大。
②闭合开关后，东东发现电流表没有示数，电压表有示数，电路中出现的故障可能是 。
③东东排除故障后，把的电阻接入电路，闭合开关，适当调节滑片的位置，电流表的示数如图丙所示，其示数为 。
④断开开关，把的电阻换成用的电阻，再次闭合开关后，滑片应向 （填“左”或“右” 端移动。
（2）东东同学在电源电压未知，缺少电流表的情况下，设计了如图丁所示的电路图阻值已知），来测量未知电阻的阻值。
①闭合、，断开，适当调节滑片的位置，电压表示数为。
② ，滑动变阻器滑片的位置保持不变，电压表示数为。
③未知电阻的阻值： （用字母表示）。
参考答案
一、单选题（本题36分，单选每题3分，9～12多选）
1．（3分）下列过程中，属于物体的重力势能转化为动能的是哪个？
A．拉弯的弓把箭射出去
B．钟表里发条带动齿轮转动
C．火箭发射升天
D．小孩荡秋千从高处向低处落下
【解答】解：、拉弯的弓把箭射出去，弓恢复原状，弓的弹性势能减小，箭的质量不变，速度变大，弓的弹性势能转化为动能，不符合题意；
、钟表里发条带动齿轮转动，发条的弹性势能转化为齿轮的动能，不符合题意；
、火箭发射升天，燃料的内能转化为火箭的动能与重力势能，不符合题意；
、小孩荡秋千从高处向低处落下，小孩的质量不变，高度减小，重力势能减小，速度增加，动能增加，重力只能转化为动能，符合题意；
故选：。
2．（3分）下列实例中，通过做功的方式使物体（加“”的字）内能增加的是
A．倒入热牛奶的杯子烫手 B．放入冷水中的热鸡蛋变凉
C．烧水时，水蒸气把壶盖顶起 D．锯木头时，锯条温度升高
【解答】解：
、倒入热牛奶，使杯子温度升高，内能变大，属于热传递改变物体的内能，不符合题意。
、把热鸡蛋放入冷水中，鸡蛋的温度降低，内能变小，属于热传递改变物体的内能，不符合题意。
、烧水时水蒸气把壶盖顶起，是水蒸气对外做功，自身的内能减小，温度降低，属于通过做功的方式减小物体的内能，不符合题意。
、用锯子锯木头，克服摩擦做功，使锯条的温度升高、内能增加，属于通过做功的方式增大物体的内能，符合题意。
故选：。
3．（3分）下列过程中，比热容会发生变化的是
A．一杯水倒掉一半 B．铁丝扭弯
C．冰融化成水 D．水温从降低到
【解答】解：
物质的比热容是物质本身的一种特性，与质量、温度、形状无关。故、、情况下的比热容不会发生变化。
冰熔化成了水，状态发生改变，比热容也会发生改变。
故选：。
4．（3分）两个相同的验电器和，带正电，不带电，把验电器用带绝缘柄的金属棒连接、上的金属球的瞬间，如图所示，则
A．中正电荷通过棒流向，带正电荷
B．中自由电子通过棒流向，带正电荷
C．棒中有持续电流从流向，使张角增大
D．棒中有持续电流从流向，使张角先减小后增大
【解答】解：
、当金属棒把验电器、两金属球相连时，金属内部有大量的自由电子，金属导电靠的是自由电子，由于验电器带正电，根据异种电荷相互吸引可知，验电器上的电子从移动到，故错误，正确；
、带有绝缘柄的金属棒是导体，带正电少电子，不带电，那上的一部分电子会通过金属棒转移到上，的张角增大，电流方向从到，带的正电荷会减少从而张角变小，故错误。
故选：。
5．（3分）小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表和的指针位置完全一样，如图乙所示，则、两端的电压为分别为
A． B． C． D．
【解答】解：
由图可知，两个电阻串联，测电源电压，测两端电压。
因为串联电路两端电压等于各部分电压之和，所以示数应大于的示数，
但两电压表指针位置完全一样，说明选用的是量程，选用的是量程，所以的示数为（即电源电压为，示数为，即两端电压为，
所以两端的电压为：。
故选：。
6．（3分）关于导体和绝缘体，下列说法正确的是
A．绝缘体对电流的阻碍作用大，但能够带电
B．导体能够导电是因为内部有正电荷能够自由移动
C．能够导电的物体叫导体，不能导电的物体叫绝缘体
D．绝缘体不能导电的原因是因为绝缘体内没有电子
【解答】解：、绝缘体对电流的阻碍作用大，不容易导电，但能带电，故正确；
、导体能够导电是因为内部有自由电荷，可能是正电荷也可能是负电荷，故错误；
、根据定义可知，容易导电的物体叫导体，不容易导电的物体叫绝缘体，故错误；
、绝缘体不能导电的原因是因为绝缘体内部几乎没有自由电荷，但电子很多，故错误。
故选：。
7．（3分）关于导体的电阻，下列说法中正确的是
A．通过导体的电流是时，电阻为
B．导体电阻与它两端的电压成正比，与通过它的电流成反比
C．粗细相同的导线，长的导线电阻一定较大
D．同种材料制成的长短一样的两条导线，细的电阻较大
【解答】解：、电阻的大小取决于材料、长度、横截面面积，与电阻两端电压无关，与有无电流无关，故错误；
、导体的材料没有告诉，所以，长导线的电阻不一定比短导线的电阻大；若是同种材料粗细相同的导线，则长的电阻一定大，故错误；
、电阻的大小取决于材料、长度、横截面面积，同种材料制成的长短一样的两条导线，细的电阻较大，故正确。
故选：。
8．（3分）关于电流、电压和电阻，下列说法正确的是
A．只有自由电子定向移动才能形成电流
B．电路两端有电压，电路中就一定有电流
C．电压使自由电荷发生定向移动形成电流
D．加在导体两端的电压越高，导体的电阻越大
【解答】解：
、金属导体中自由电子定向移动形成电流，自由电子带负电荷，电荷的定向移动形成电流，可以是正电荷，也可以是负电荷；也可以是正、负电荷同时向相反方向移动形成，故错误；
、电路中有持续的电流的条件：有电源提供电压；电路必须闭合，故错误；
、电压是使自由电荷发生定向移动形成电流的原因，故正确；
、电阻是导体本身的一种性质，大小取决于材料、长度、横截面面积，与加在电阻两端电压和通过导体的电流无关，故错误。
故选：。
9．（3分）关于热学知识，下列说法正确的是
A．物体内能增加，一定吸收了热量
B．物体的温度越高，所含的热量越多
C．汽车的动力是由内燃机的做功冲程提供的
D．汽车油箱的汽油用去一半后，汽油的质量、体积减少一半，比热容、密度、热值都不变
【解答】解：、物体内能增加，可能是吸收了热量，也可能是外界对物体做功；故错误；
、物体的温度越高，内能越大；热量是过程量，只能说吸收热量或放出热量，不能说含有热量；故错误；
、汽车的做功冲程将内能转化为机械能为汽车提供动力；故正确；
、汽油用去一半后剩下的汽油体积和质量变小，但比热容、密度、热值都是物质的属性，不随物质的质量变化而变化；故正确。
故选：。
10．（3分）下列说法正确的是
A．电源是把其它形式的能转化为电能的装置
B．导体中的电流随导体两端电压和导体电阻的变化而变化
C．电荷的定向移动形成电流
D．正电荷定向移动才能形成电流
【解答】解：
．电源是把其它形式的能转化为电能的装置，故正确；
．由可知，导体中的电流随导体两端电压和导体电阻的变化而变化，故正确；
．电荷的定向移动形成了电流，物理学中规定正电荷定向移动的方向为电流的方向，故正确，错误。
故选：。
11．（3分）图甲为某可调节亮度台灯，图乙为其用于调光的电位器结构图，、、是它的是三个接线柱，、分别与弧形电阻丝的两端相连，与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是
A．电位器和滑动变阻器的工作原理是相同的
B．电位器与灯泡并联
C．若只将、接入电路，顺时针转动旋钮时灯泡变亮
D．若只将、接入电路，顺时针转动旋钮时灯泡变亮
【解答】解：
．转动旋钮滑片在弧形电阻丝上同向滑动时，改变接入电路中的电阻，从而改变了电路中的电流、灯泡的实际功率即亮暗，所以电位器和滑动变阻器的工作原理是相同的，故正确；
．电位器串联在电路中能改变电路中电流的大小，所以图中电位器应与灯泡串联，故错误；
．若只将、接入电路，电位器的全部电阻丝都接入电路，不能改变电路的电流，所以不能改变灯泡的亮度，故错误；
．若只将、接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮时，电位器接入电路的电阻变小，电路中电流变大，灯泡变亮，故正确。
故选：。
12．（3分）如图所示的电路中，电源电压恒定不变，为定值电阻，闭合开关，在滑动变阻器的滑片向右滑动的过程中，下列四个选项中，判断正确的是
A．电流表、电压表的示数均变小
B．电流表、电压表的示数均变大
C．电流表示数变大、电压表示数变小
D．电压表与电流表示数的比值变小
【解答】解：由电路图可知，与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流。
、在滑动变阻器的滑片向右滑动的过程中，变阻器接入电路中的电阻变小，电路中的总电阻变小，由可知，电路中的电流变大，即电流表的示数变大，由可知，两端的电压变大，因串联电路中总电压等于各分电压之和，所以变阻器两端的电压变小，即电压表的示数变小，故错误、正确。
、电压表与电流表的比值等于滑动变阻器的阻值，因为滑动变阻器的阻值变小，所以电压表与电流表的示数比值变小，故正确。
故选：。
二、填空题（每空1分，共25分）
13．（3分）如图所示电路中，当、断开，闭合时，与是 串 联；当断开，、闭合时，与是 联；若同时闭合、、，则会造成电路 。
【解答】解：
当、断开，闭合时，电流先后依次经过灯泡与，所以它们是串联的；
当断开，、闭合时，电流分别流经灯泡与，又在另一点汇合，再回到电源的负极，所以它们是并联的；
若同时闭合、、，这样就直接用导线把电源两端连接，所以会造成电路短路。
故答案为：串；并；短路。
14．（2分）人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了 摩擦起电 现象。手拿如图所示的静电消除器接触汽车，消除器中的灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是 电荷。
【解答】解：
人接触汽车有时会被“电”下，这是因为汽车打驶时与空气摩擦发生了摩擦起电现象；
因为汽车带有电荷，如果汽车带的是正电荷，则电流方向是由汽车流向消除器，因为瞬间电流方向是由消除器流向汽车，则汽车带的是负电荷。
故答案为：摩擦起电；负。
15．（2分）汽车发动机用水做冷却剂，这是利用了水的 比热容 大的性质如图所示是2018年6月4日沿海城市北海和内地城市百色两地的气温情况，请根据两个地方的气温变化情况判断城市 （填“甲”或“乙” 是北海
【解答】解：
水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用水作冷却剂，可避免发动机工作时温度过高而损坏；
水的比热容大于干泥土，相同质量的水和干泥土，若吸收或放出同样多的热量，由公式△知：干泥土的温度变化更大；由图可知，城市乙的温度的最高、最低气温差比城市甲的大；水的比热容比沙石大，在吸收或放出相同的热量时，温度变化值比较小，所以城市甲表示沿海城市北海。
故答案为：比热容；甲。
16．（6分）如图是我国用长征火箭发射“嫦娥一号”卫星时的壮观情景。
（1）火箭发射升空时，燃料通过燃烧将化学能转化为燃气的 内能 ，再转化为火箭的 ；火箭的燃料使用液态氢，主要是因为它的 小且 大。
（2）“嫦娥一号”卫星绕月飞行时在遭遇月食期间没有太阳光照射，卫星表面的温度会急剧下降， 减小，这是通过 的方式改变物体的内能。
【解答】解：（1）火箭在加速上升过程中，燃料燃烧将化学能转化为燃气的内能，再转化为火箭的机械能；火箭上升时，速度增大、高度增大，所以机械能增大。火箭的燃料主要使用液态氢是因为它的密度小，所以同体积时质量较小，同时其热值大，燃烧相同的液态氢会放出更多的热量
（2）没有太阳光照射时的卫星表面的温度会急剧下降，即其质量不变，温度降低，内能减小，这是通过热传递的方式改变物体内能的。
故答案为：内能；机械能；密度；热值；内能；热传递。
17．（3分）有两个电路元件和，流过元件的电流与其两端电压的关系如图所示，的电阻值为 5 ；当和串联，两者电阻相同时，电源电压为 ；和并联在电压为的电源两端干路电流是 。
【解答】解：（1）由图象可知，当通过的电流时，两端的电压，
由可得，的电阻值：；
（2）当和串联，两者电阻相同时，它们两端的电压和通过的电流相等，
由图象可知，电路中的电流为，两元件两端的电压均为时符合，
因串联电路中总电压等于各分电压之和，所以，电源的电压：；
（3）和并联在电压为的电源两端时，因并联电路中各支路两端的电压相等，所以，两元件两端的电压；
由图象可知，通过两元件的电流，，并联电路干路电流等于各支路电流之和，则干路电流是：。
故答案为：5；6；。
18．（3分）两只水果点亮了一只发光二极管（如图），两水果之间 串联 （填“串联”或“并联”）。现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间 有 （填“有”或“没有”）电压。同时说明发光二极管个具有 单向导电 性。
【解答】解：
（1）图中二极管发光，由二极管的单向导电性可知，二极管的连接是正确的，因此水果电池组的A极是负极；
由图可知，两水果依次连接，电流只有一条路径，即为串联；现将二极管正负极接线对调，二极管不发光是因为其具有单向导电性，水果电池正负极间的电压保持不变，故依然有电压。
故答案为：串联；有；单向导电。
19．（4分）小红想对导体和绝缘体的导电性能进行研究，她发现电灯是家庭电路中常见的照明电器灯泡的外壳和灯芯都是用玻璃制成的小红将玻璃灯芯接入如图所示的电路，闭合开关，灯泡不会发光，说明玻璃是 绝缘体 （填“导体”或“绝缘体” ，原因是玻璃内部 。然后她用酒精灯火焰加热玻璃灯芯，当玻璃灯芯升高到一定温度时，灯泡 （填“会”或“不会” 发光，这个现象说明 。
【解答】解：
在图中，把玻璃接入电路中，闭合开关，发现小灯泡不发光，说明玻璃珠不容易导电，是绝缘体，内部的自由电荷很少；当玻璃珠加热到红炽状态时，发现小灯泡发光，说明玻璃常温下是绝缘体，在加热到红炽状态时，会变为导体，故小灯泡发光；这表明电阻大小受温度影响。
故答案为：绝缘体；自由电荷很少；会；电阻大小受到温度影响。
20．（2分）两只定值电阻，甲标有“”，乙标有“”，把它们并联在电路中，其等效电阻为 6 ，把它们串联在同一电路中，电路两端允许加的最大电压为 。
【解答】解：（1）甲、乙并联后的等效电阻：；
（2）因为串联电路中总电阻等于各分电阻之和，所以两只定值电阻串联时，电路中的总电阻：
；
因为串联电路中各处的电流相等，所以串联电路中电路中允许通过的最大电流，
根据欧姆定律可得，电路两端允许加的最大电压：。
故答案为：6；15。
三、作图题（22小题3分，23小题6分，共9分）
21．（3分）根据实物电路图甲，在图乙中画出相应的电路图：
【解答】解：由实物电路图可知，电流从电源正极出发经开关，然后电路分为两条支路，一路径经灯、开关，回到电源负极，另一路径灯回到电源负极，由此可见，两灯泡并联，如图所示。
22．（6分）实验器材如图所示：一个电源，、两个完全相同的灯泡，、两个电流表，一个开关，若干条导线。请你设计一个电路，要求：两个灯泡、并联；两个电流表接入电路，且的示数大于的示数。
（1）请在方框内画出你设计的电路图。
（2）按照你设计的电路图，将图中电路元件连接起来。
【解答】解：（1）根据题意可知，、并联，测干路的电流，测的电流，开关控制整个电路；电路图如下图所示：
（2）先连接电源，然后从电源的正极依次串联开关、电流表、回到电源负极，最后将灯泡和电流表并联在的两端，如下图所示：
四、简答题（3分）
23．（3分）如图是一款电动剃须刀充电时的情景，充电过程中指示灯发光。请回答下列问题：
（1）充电时，电池相当于电源还是用电器？
（2）指示灯主要是由什么材料制成的？
（3）使用剃须刀剃胡时，能量转化主要是什么？
【解答】答：
（1）给电动剃须刀的电池充电时是将电能转化为化学能，此时电动剃须刀的电池相当于用电器；
（2）发光二极管是一种半导体器件；
（3）剃须刀的主要部件是电动机，工作时把电能转化为机械能。
五、计算题（每题6分，共12分）
24．（6分）在标准大气压下，质量为、温度为的水，吸收的热量，
（1）水的温度升高多少摄氏度？
（2）若水吸收的热量是由无烟煤完全燃烧放出热量的来供给，求需要燃烧多少千克的无烟煤？无烟煤的热值为，
【解答】解：由吸热公式△，
△，
而水的初温为，
在标准大气压下，水的沸点为，
水的末温为，
实际上水的温度升高值为。
（2）若水吸收的热量是由无烟煤完全燃烧放出热量的来供给，
无烟煤燃烧放出的热量：
，
由可得需要燃烧无烟煤的质量：
。
答：（1）水的温度升高；
（2）若水吸收的热量是由无烟煤完全燃烧放出热量的来供给，需要燃烧的无烟煤。
25．（6分）如图所示的电路中，．闭合开关前，电流表的读数为；闭合开关后，电流表的读数为．求：
（1）电源电压的大小。
（2）的阻值大小。
【解答】解：
（1）由图知，断开时，只有连入电路中，电流表测通过它的电流，
由可得电源电压：
；
（2）闭合后，两电阻并联，电流表测通过的电流，测干路电流，
因并联电路中各支路间互不影响，
所以通过的电流仍为不变，
由并联电路电流特点可得通过的电流：
，
由并联电路的电压特点可知，
由欧姆定律可得的阻值：
。
答：（1）电源电压为；
（2）的阻值为。
六、实验题（满分35分）
26．（6分）如图所示是探究“物体动能的大小与什么因素有关”的实验装置示意图。
（1）实验中所探究物体的动能是指物体 （选填“”或“” 的动能，物体动能的大小是通过 来反映的。
（2）该实验装置要探究的是物体动能的大小与物体 的关系，可得出的结论是 。
（3）分析完图中现象后，还应该多次实验，主要目的是 。
（4）要研究物体动能与质量的关系，应该让质量不同的物体从斜面 （选填“相同”或“不同” 高度由静止滚下，观察并观察记录。
【解答】解：（1）该实验研究的主体是小球，研究的是小球动能的大小与速度的关系；物体动能的大小是通过物体运动距离来反映的；
（2）动能的大小与物体的质量和速度都有关系，由于这一实验中只有一个物体从斜面上滑下，质量不能改变，所以本实验要探究的是物体动能的大小与物体速度的关系；
实验表明，同一物体从斜面高处滚下，高度越大，物体被撞得越远，可得结论：在质量一定时，速度越大，动能越大；
（3）分析完图中现象后，还应该多次实验找普遍规律；
（4）据控制变量法可知，若要研究动能与质量的关系，即改变质量，速度相同，故从同一高度滑下，并观察记录。
故答案为：（1）；物体运动距离；（2）速度；质量一定时，速度越大，动能越大；（3）使结论具有普遍性；（4）相同。
27．（6分）某班同学利用图甲所示的实验装置探究水和煤油的吸热能力。
（1）在图甲中除了所给的实验器材外，还需要的测量工具有天平和 秒表 。加热过程中，水和煤油吸收热量的多少是通过 来判断的。
（2）实验中第1、2两个小组记录的实验数据如下表
实验组别
液体
质量
初温
末温
加热时间
1
水
200
25
40
13.5
煤油
200
25
40
6.5
2
水
200
25
40
12
煤油
200
25
40
5.5
通过分析实验数据，能够得出的结论是： 。
（3）图乙是第1组同学绘制的“吸收热量一时间”和“温度一时间”图象，能正确描述该实验真实情况的图象是 （选填序号）。
（4）使质量相同的水升高相同的温度，加热时间应该相同，但1、2两组的同学在交流实验数据时发现：第1小组的加热时间明显偏长，其原因可能是 。
（5）这两组同学对图甲的装置进行了改进，将分别装有水和煤油的试管放在同一个烧杯中用水加热，如图丙所示，而不是用两个酒精灯分别加热，这样做的好处是 。
【解答】解：（1）根据转换法，水和煤油吸收热量的多少是通过加热时间的长短来比较吸热多少；故还用到秒表；
（2）通过分析实验数据，能够得出的结论是：
质量相同的水和煤油升高相同温度，吸收的热量不同（或质量相同的水和煤油升高相同温度，水吸热的热量多）；
（3）加热时间相同，吸收的热量相同，故错误，由表中数据，由（2）知，加热相同时间，水升温慢，故正确，错误；
（4）使质量相同的水升高相同的温度，加热时间应该相同，但1、2两组的同学在交流实验数据时发现：第1小组的加热时间明显偏长，其原因可能是：酒精灯的火焰大小不同；
（5）将分别装有水和煤油的试管放在同一个烧杯中用水加热，如图丙所示，而不是用两个酒精灯分别加热，这样做的好处是：在相同时间内水和煤油吸收的热量相同。
故答案为：（1）秒表；加热时间长短；
（2）质量相同的水和煤油升高相同温度，吸收的热量不同（或质量相同的水和煤油升高相同温度，水吸热的热量多；
（3）；
（4）酒精灯的火焰大小不同；
（5）在相同时间内水和煤油吸收的热量相同。
28．（5分）在“探究并联电路中的电流关系”实验中
（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“”，并改正。
（2）连接正确的电路后，闭合开关，电流表的示数为，请在图乙中画出指针的位置为指针转轴）。
（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。
实验次数
支路电流
支路电流
干路电流
1
0.30
0.16
0.46
2
0.20
0.20
0.40
3
0.24
0.34
0.58
分析数据得出结论：在并联电路中， 干路电流等于各支路电流之和 。
（4）第1次实验发现，灯泡比亮，则灯泡的电阻 灯泡的电阻；若两灯泡灯丝长度相同， 的灯丝更细。
【解答】解：（1）原电路中，两灯短路了，改正后如下左所示：
（2）电流表分度值为，连接正确的电路后，闭合开关，电流表的示数为，指针的位置如上右所示；
（3）分析数据得出结论：在并联电路中，干路电流等于各支路电流之和。
（4）第1次实验发现，灯泡比亮，根据并联电路各支路电压相等和，则灯泡的电阻小于灯泡的电阻；由影响电阻大小的因素，若两灯泡灯丝长度相同，的灯丝更细。
故答案为：（1）如上左所示；（2）如上右所示；（3）干路电流等于各支路电流之和；（4）小于；。
29．（5分）某实验小组在“探究影响导体电阻大小的因素”时，同学们提出如下猜想：
猜想一：导体的电阻与导体的材料有关：
猜想二：导体的电阻与导体的长度有关：
猜想三：导体的电阻与导体的横截面积有关。
为了验证猜想是否正确，老师提供的器材如图所示，实验板上固定了、、、四根金属丝，、、为锰铜合金丝，为镍铬合金丝，表示合金丝的横截面积，表示合金丝的长度。实验时，将金属丝分别接入电路中的、两点之间，请你完成下列内容：
（1）该实验是通过观察 电流表示数 间接比较导体电阻的大小：这种研究方法是 。
（2）为了验证猜想二，应选用金属丝 和 进行实验：（填写字母）
（3）选用、金属丝分别接入电路、两点间，是为了验证猜想 ；（填写数字）
（4）分别将、两金属丝接入电路中、两点时，通过它们的电流分别为、且，由此得到的结论是： 。
【解答】解：
（1）在、之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小，该方法属于转换法；
（2）为研究电阻长导体的长度关系，要控制材料和横截面积一定，所以要选择编号；
（3）选用、金属丝分别接入电路、两点间，、的长度相同，横截面积相同，材料不同，是为了验证电阻与材料的关系，即猜想一；
（4）分别将、两金属丝接入电路中、两点时，导体的长度和材料相同时，横截面积不相同；所以是研究导体电阻跟横截面积的关系，的电流大，表明的电阻小，即导体的长度和材料相同时，导体的电阻与横截面积的大小有关，横截面积越大，电阻越小。
故答案为：（1）电流表示数；转换法；（2）；；（3）一；（4）导体的长度和材料相同时，导体的电阻与横截面积的大小有关，横截面积越大，电阻越小。
30．（7分）在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要 6 根导线；实验中应选择规格 （相同不同）的小灯泡。
（2）在测两端电压时，闭合开关，发现电压表示数为零，原因可能是 （填出一种即可）。
（3）小芳保持电压表的连接点不动，只断开连接点，并改接到连接点上，测量两端电压。她能否测出两端电压？ ，理由是 。
（4）小明分别测出、、间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价： ，改进方法是 。
2.4
1.4
3.8
【解答】解；（1）由电路图可知，共需要导线6根导线；为了避免实验的偶然性，使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
（2）电压表示数为零，说明电路中出现了断路；若断路，则电压表测量的电源电压，有示数；若断路，则电压表无示数；
根据可知，当与电压表并联部分的电阻为0时，电压表的示数也为0，故故障还可以是短路；
（3）测出两端的电压，与电压表的正接线柱相连。小聪将与点相连的导线改接到点，则会造成电流从负接线柱流入了。小芳的办法是错误的；
（4）本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律，故应更换规格不同的灯泡进行多次实验。
故答案为：（1）6；不同；（2）断路；（3）不能；正负接线柱反接了；（4）一次实验具有偶然性；更换规格不同的灯泡进行多次实验。
31．（6分）东东同学学习了电学知识以后，选用三节新的干电池作为电源，并设计了如下的电学实验。
（1）探究导体中电流与导体电阻的关系。选用的定值电阻的阻值分别是、、、。
①按照甲图所示的电路图，把乙实物电路补充完整，当滑动变阻器的滑片向左滑动时，电流表示数增大。
②闭合开关后，东东发现电流表没有示数，电压表有示数，电路中出现的故障可能是 定值电阻断路 。
③东东排除故障后，把的电阻接入电路，闭合开关，适当调节滑片的位置，电流表的示数如图丙所示，其示数为 。
④断开开关，把的电阻换成用的电阻，再次闭合开关后，滑片应向 （填“左”或“右” 端移动。
（2）东东同学在电源电压未知，缺少电流表的情况下，设计了如图丁所示的电路图阻值已知），来测量未知电阻的阻值。
①闭合、，断开，适当调节滑片的位置，电压表示数为。
② ，滑动变阻器滑片的位置保持不变，电压表示数为。
③未知电阻的阻值： （用字母表示）。
【解答】解：
（1）①滑动变阻器的滑片向左滑动时，电流表示数增大，即电阻变小，故变阻器左下接线柱连入电路中，如下所示：
②闭合开关后，东东发现电流表没有示数，则电路可能为通路，电压表有示数，则电压表与电源连通，电路中出现的故障可能是定值电阻断路；
③如图丙所示，电流表选用小量程，分度值为，其示数为；
④根据串联分压原理可知，将定值电阻由改接成的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持定值电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动；
（2）①闭合、，断开，适当调节滑片的位置，电压表示数为；
②闭合、，断开，滑动变阻器滑片的位置保持不变，电压表示数为；
③在①中，电压表测待测电阻和定值电阻的总电压，在②中，电压表定值电阻的总电压，因此时各电阻的大小和电压不变，根据串联电路电压的规律，待测电阻的电压为是，由分压原理有：
，
未知电阻的阻值：
。
故答案为：（1）①如上图所示；②定值电阻断路； ③0.4；④右；
（2）闭合、，断开；。
相关试卷
2023-2024学年辽宁省辽阳市灯塔市第二初级中学九年级物理第一学期期末质量检测试题含答案： 这是一份2023-2024学年辽宁省辽阳市灯塔市第二初级中学九年级物理第一学期期末质量检测试题含答案，共15页。试卷主要包含了答题时请按要求用笔，关于家庭电路，下列说法正确的是，如图示为四冲程内燃机的剖面图等内容，欢迎下载使用。
辽宁省辽阳市第二中学协作校2023-2024学年九年级上学期期中考试物理试题： 这是一份辽宁省辽阳市第二中学协作校2023-2024学年九年级上学期期中考试物理试题，共8页。
2023年辽宁省辽阳市灯塔市中考一模物理： 这是一份2023年辽宁省辽阳市灯塔市中考一模物理，共8页。
