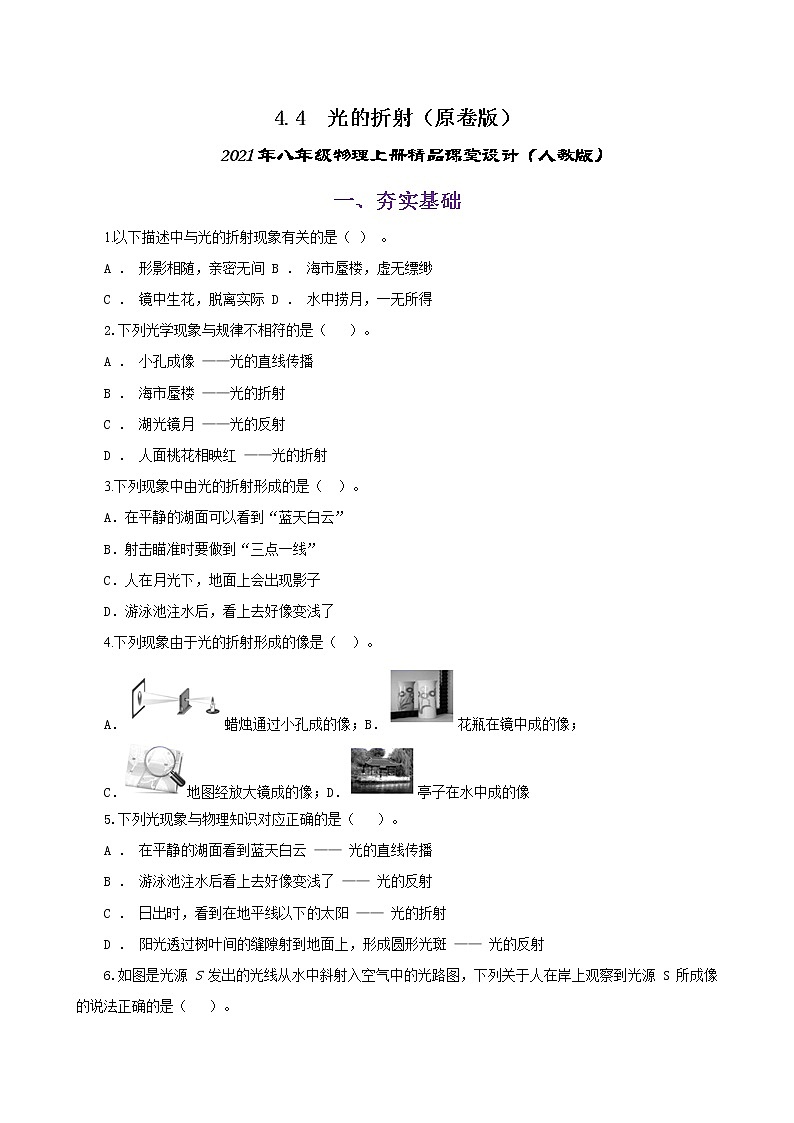

4.4  光的折射（原卷版）

2021年八年级物理上册精品课堂设计（人教版）

一、夯实基础

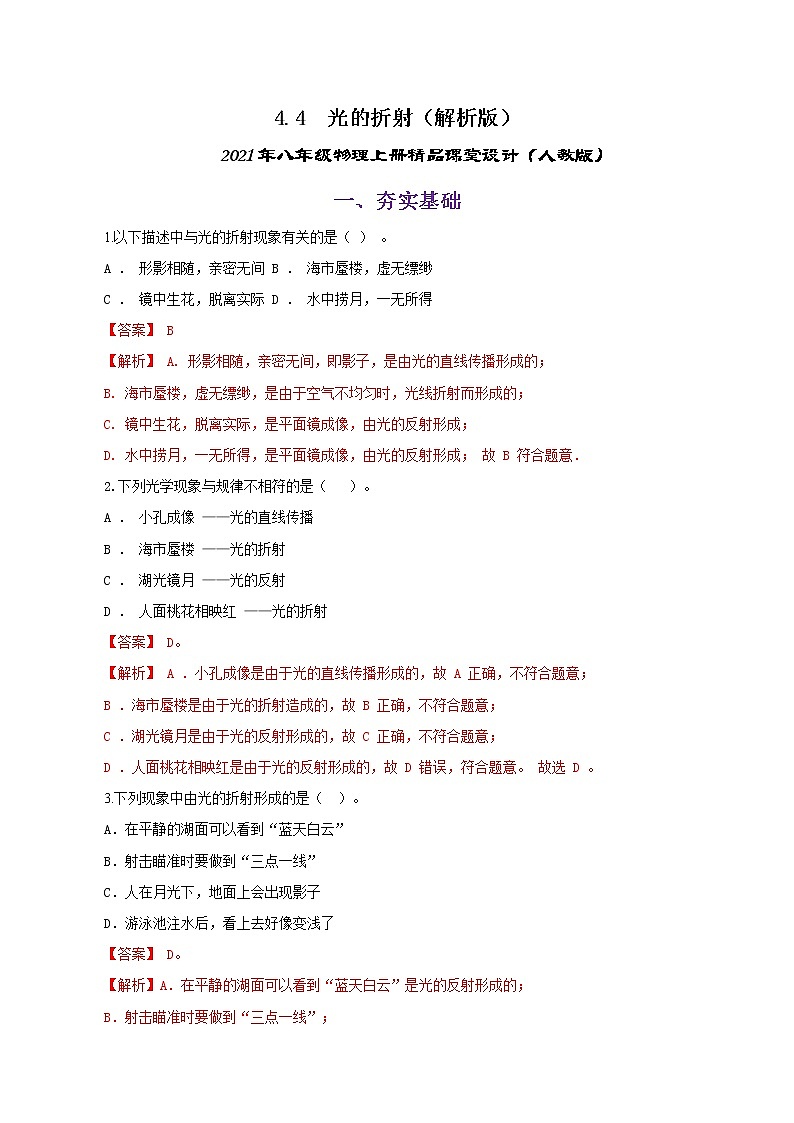

1.以下描述中与光的折射现象有关的是（ ） 。

A ． 形影相随，亲密无间 B ． 海市蜃楼，虚无缥缈

C ． 镜中生花，脱离实际 D ． 水中捞月，一无所得

2.下列光学现象与规律不相符的是（   ）。

A ． 小孔成像 ——光的直线传播

B ． 海市蜃楼 ——光的折射

C ． 湖光镜月 ——光的反射

D ． 人面桃花相映红 ——光的折射

3.下列现象中由光的折射形成的是（  ）。

A．在平静的湖面可以看到“蓝天白云”

B．射击瞄准时要做到“三点一线”

C．人在月光下，地面上会出现影子

D．游泳池注水后，看上去好像变浅了

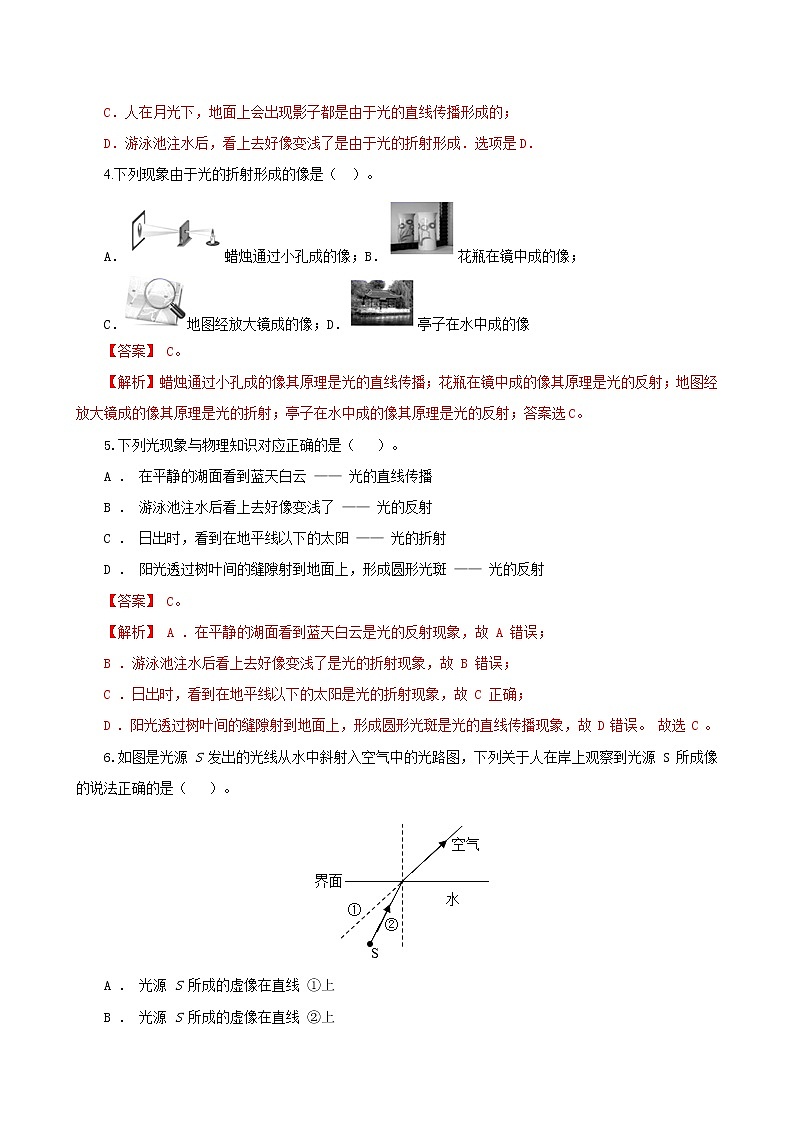

4.下列现象由于光的折射形成的像是（  ）。

A．蜡烛通过小孔成的像；B．花瓶在镜中成的像；

C．地图经放大镜成的像；D．亭子在水中成的像

5.下列光现象与物理知识对应正确的是（   ）。

A ． 在平静的湖面看到蓝天白云 —— 光的直线传播

B ． 游泳池注水后看上去好像变浅了 —— 光的反射

C ． 日出时，看到在地平线以下的太阳 —— 光的折射

D ． 阳光透过树叶间的缝隙射到地面上，形成圆形光斑 —— 光的反射

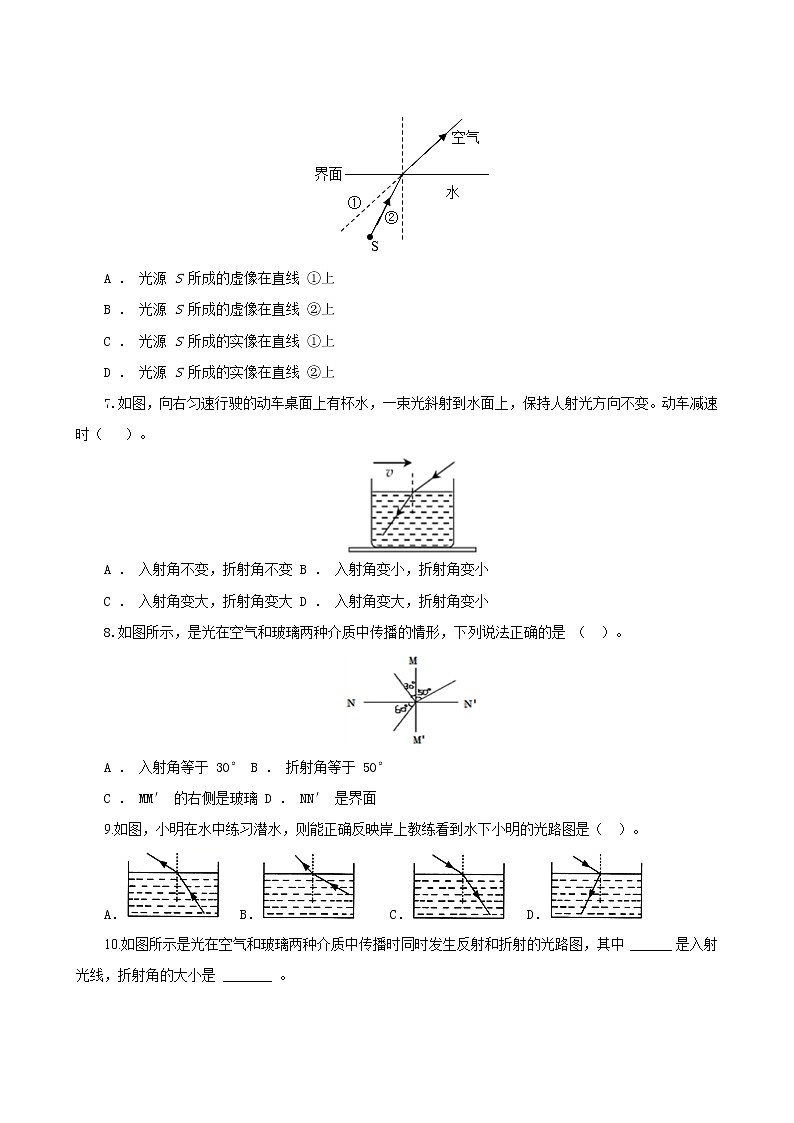

6.如图是光源 S 发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观察到光源 S 所成像的说法正确的是（   ）。

A ． 光源 S 所成的虚像在直线 ①上

B ． 光源 S 所成的虚像在直线 ②上

C ． 光源 S 所成的实像在直线 ①上

D ． 光源 S 所成的实像在直线 ②上

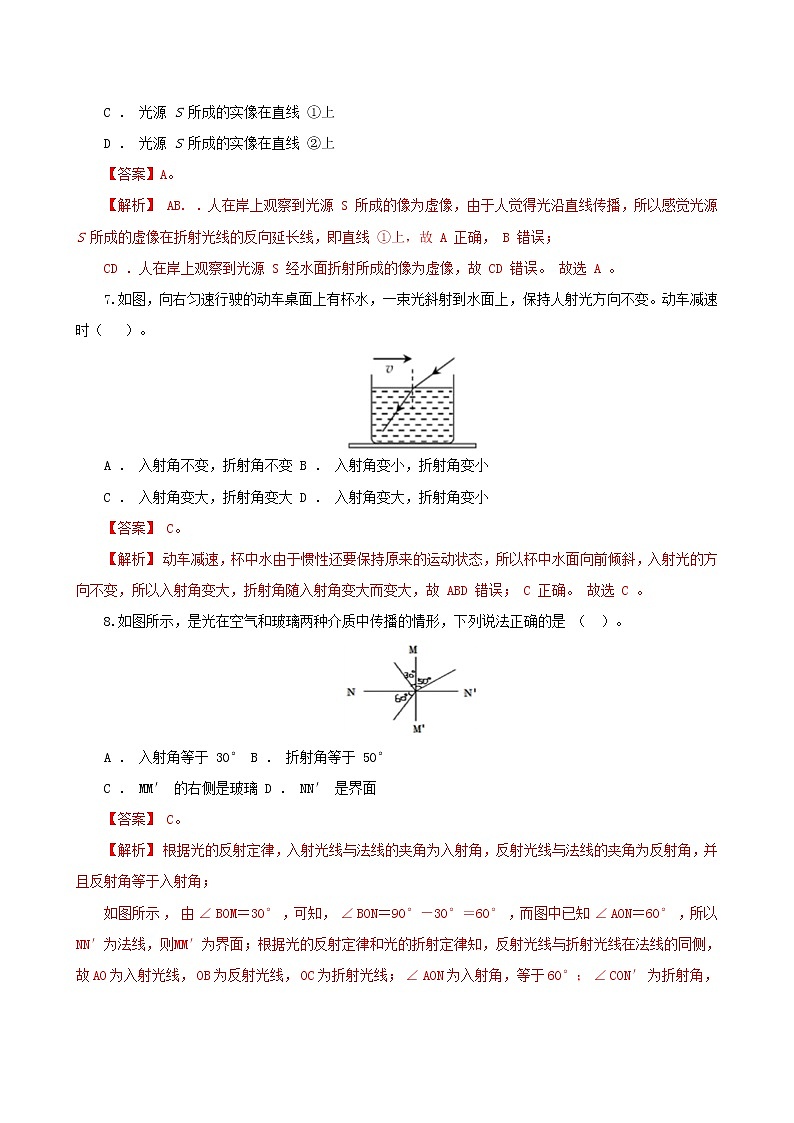

7.如图，向右匀速行驶的动车桌面上有杯水，一束光斜射到水面上，保持人射光方向不变。动车减速时（   ）。

A ． 入射角不变，折射角不变 B ． 入射角变小，折射角变小

C ． 入射角变大，折射角变大 D ． 入射角变大，折射角变小

8.如图所示，是光在空气和玻璃两种介质中传播的情形，下列说法正确的是 （  ）。

A ． 入射角等于 30° B ． 折射角等于 50°

C ． MM′ 的右侧是玻璃 D ． NN′ 是界面

9.如图，小明在水中练习潜水，则能正确反映岸上教练看到水下小明的光路图是（  ）。

A．  B．   C．  D．

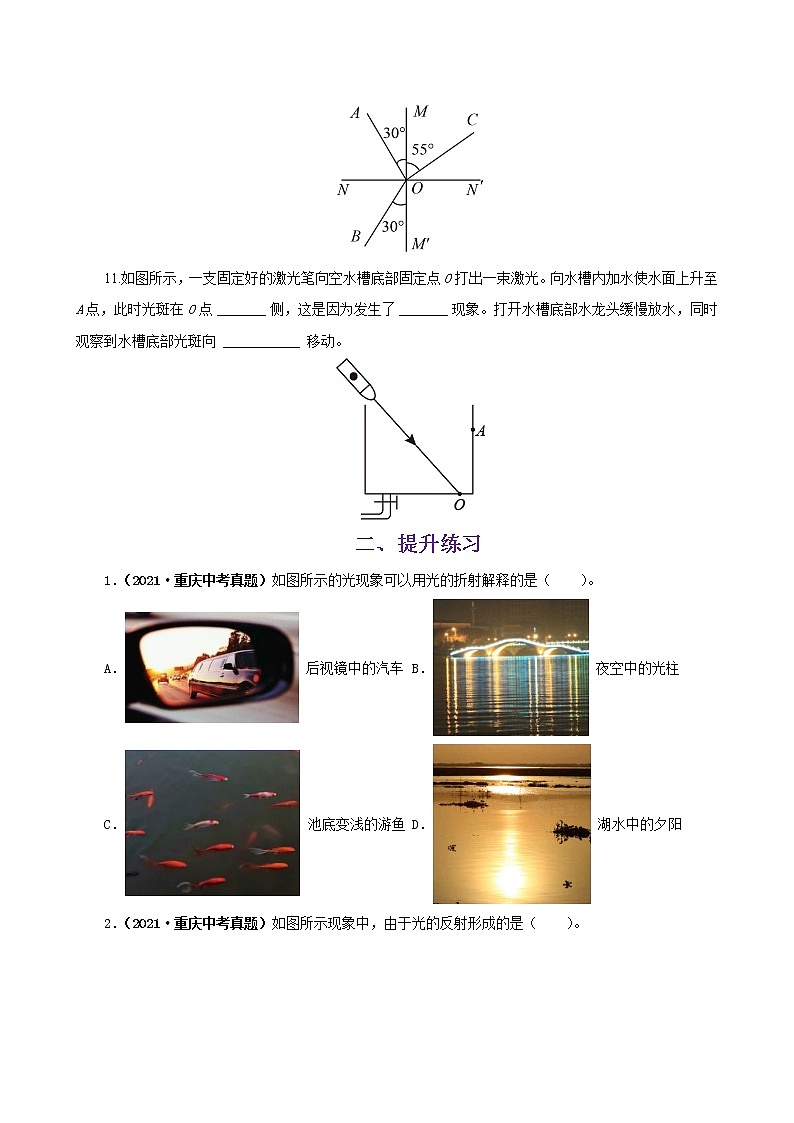

10.如图所示是光在空气和玻璃两种介质中传播时同时发生反射和折射的光路图，其中 ______ 是入射光线，折射角的大小是 _______ 。

11.如图所示，一支固定好的激光笔向空水槽底部固定点 O 打出一束激光。向水槽内加水使水面上升至 A 点，此时光斑在 O 点 _______ 侧，这是因为发生了 _______ 现象。打开水槽底部水龙头缓慢放水，同时观察到水槽底部光斑向 ___________ 移动。

二、提升练习

1．（2021·重庆中考真题）如图所示的光现象可以用光的折射解释的是（　　）。

A． 后视镜中的汽车 B． 夜空中的光柱

C． 池底变浅的游鱼 D． 湖水中的夕阳

2．（2021·重庆中考真题）如图所示现象中，由于光的反射形成的是（　　）。

A．林间光束 B．水中倒影

C．铅笔“折断” D．瓢虫“变大”

3．（2021·山东枣庄市·中考真题）如图是光源S发出的光线从水中斜射入空气中的光路图，下列关于人在岸上观察到光源S所成像的说法正确的是（　　）。

A．光源S所成的虚像在直线①上；B．光源S所成的虚像在直线②上；

C．光源S所成的实像在直线①上；D．光源S所成的实像在直线②上

4．（2021·浙江衢州市·中考真题）标有甲、乙两点的筷子放在空碗中如图1所示，向碗中加水至虚线处，观察到如图2所示场景，此时看到筷子上的甲点或乙点，光的传播路径正确的是（　　）。

A．B．C．D．

5．（2021·天津中考真题）如图中能正确表示光从空气进入玻璃中的光路是（　　）。

A． B．

C． D．

6．（2021·江苏连云港市·中考真题）如图所示，一支固定好的激光笔向空水槽底部固定点O打出一束激光。向水槽内加水使水面上升至A点，此时光斑在O点_______侧，这是因为发生了_______现象。打开水槽底部水龙头缓慢放水，同时观察到水槽底部光斑向___________移动。

7．（2021·四川凉山彝族自治州·中考真题）如图所示是光在空气和玻璃两种介质中传播时同时发生反射和折射的光路图，其中______是入射光线，折射角的大小是_______。

8．（2021·云南昆明市·中考真题）如图是池塘上方警示牌和它在水中“倒影”的两幅照片：

（1）图甲中的倒影没有牌子本身明亮，这是由于______；

（2）由于刮风，图乙中的水面有涟漪，倒影有些模糊，这是由于光发生了______。

9．（2021·四川内江市·中考真题）如图所示，一束光从空气斜射向水面，请画出它的反射光线和进入水中光线的大致方向。

10．（2021·山东潍坊市·中考真题）如图甲所示，一束光斜射人盛有水的容器中，在容器底形成光斑P1。保持光束和容器的位置不变，向容器中缓慢加水，光斑移到P2位置时，请在图中画出此时的折射光线及水面位置。
