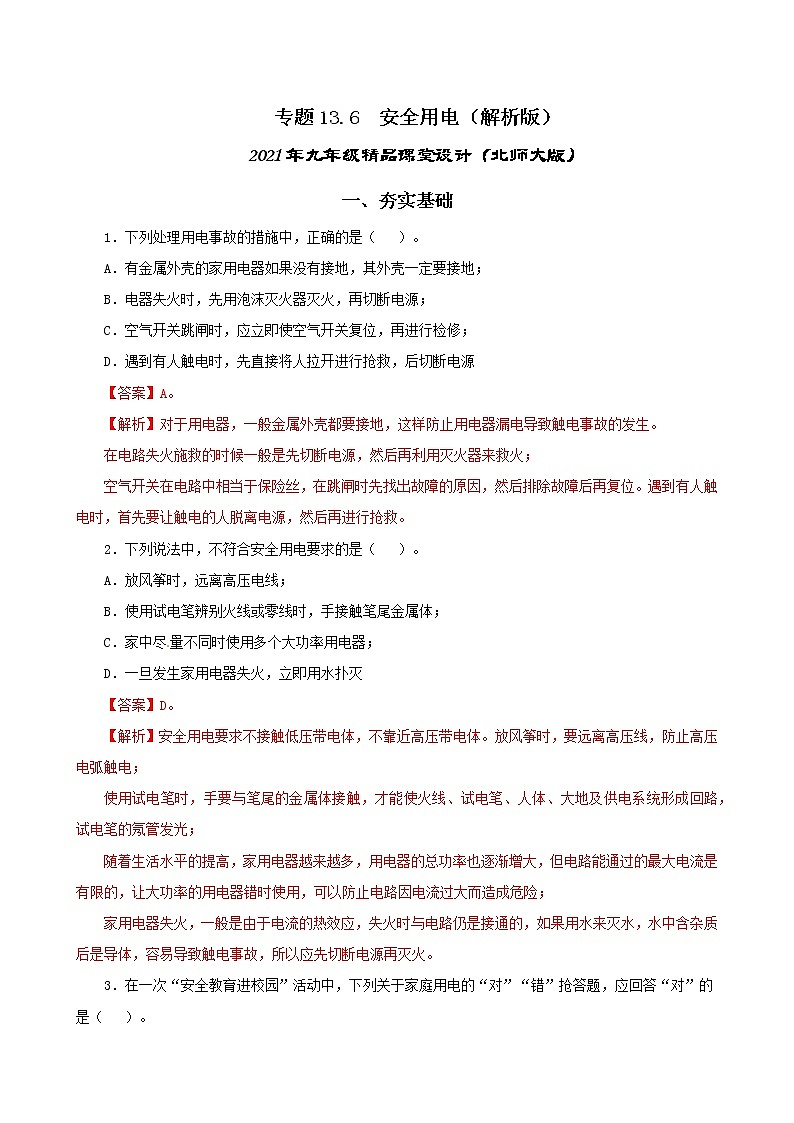

专题13.6  安全用电（解析版）

2021年九年级精品课堂设计（北师大版）

一、夯实基础

1．下列处理用电事故的措施中，正确的是（   ）。

A．有金属外壳的家用电器如果没有接地，其外壳一定要接地；

B．电器失火时，先用泡沫灭火器灭火，再切断电源；

C．空气开关跳闸时，应立即使空气开关复位，再进行检修；

D．遇到有人触电时，先直接将人拉开进行抢救，后切断电源

【答案】A。

【解析】对于用电器，一般金属外壳都要接地，这样防止用电器漏电导致触电事故的发生。

在电路失火施救的时候一般是先切断电源，然后再利用灭火器来救火；

空气开关在电路中相当于保险丝，在跳闸时先找出故障的原因，然后排除故障后再复位。遇到有人触电时，首先要让触电的人脱离电源，然后再进行抢救。

2．下列说法中，不符合安全用电要求的是（   ）。

A．放风筝时，远离高压电线；

B．使用试电笔辨别火线或零线时，手接触笔尾金属体；

C．家中尽量不同时使用多个大功率用电器；

D．一旦发生家用电器失火，立即用水扑灭

【答案】D。

【解析】安全用电要求不接触低压带电体，不靠近高压带电体。放风筝时，要远离高压线，防止高压电弧触电；

使用试电笔时，手要与笔尾的金属体接触，才能使火线、试电笔、人体、大地及供电系统形成回路，试电笔的氖管发光；

随着生活水平的提高，家用电器越来越多，用电器的总功率也逐渐增大，但电路能通过的最大电流是有限的，让大功率的用电器错时使用，可以防止电路因电流过大而造成危险；

家用电器失火，一般是由于电流的热效应，失火时与电路仍是接通的，如果用水来灭水，水中含杂质后是导体，容易导致触电事故，所以应先切断电源再灭火。

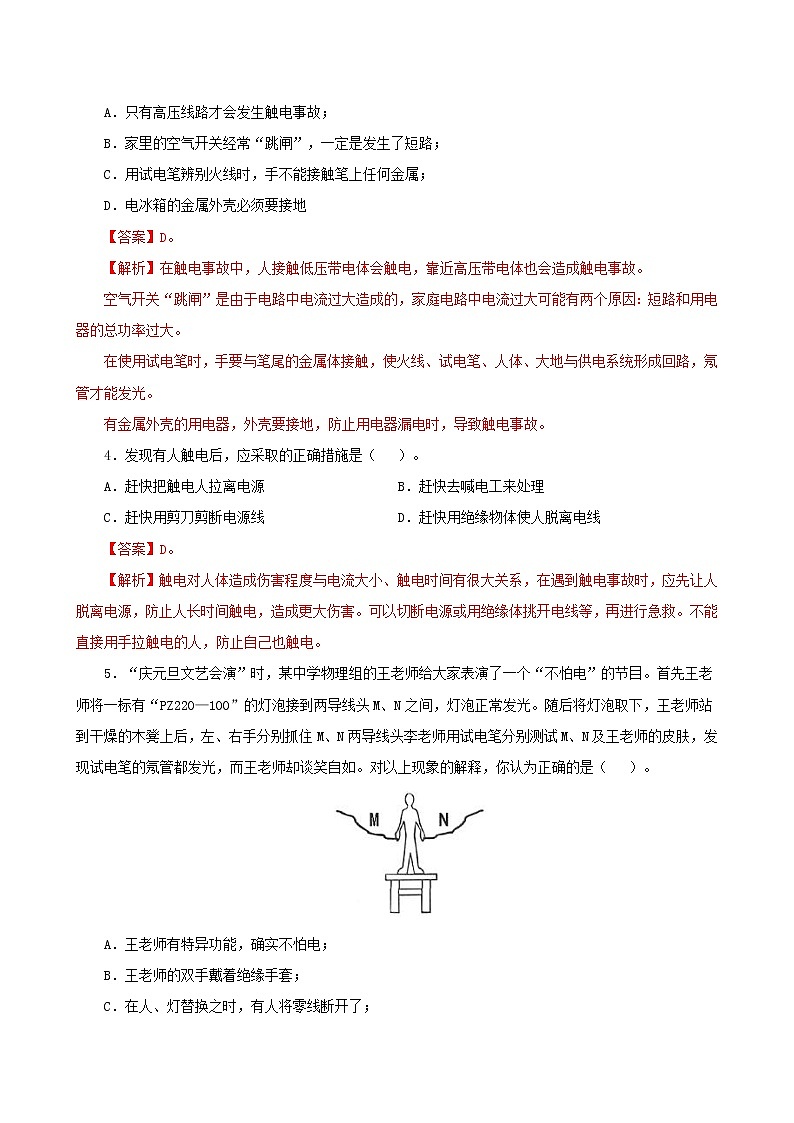

3．在一次“安全教育进校园”活动中，下列关于家庭用电的“对”“错”抢答题，应回答“对”的是（   ）。

A．只有高压线路才会发生触电事故；

B．家里的空气开关经常“跳闸”，一定是发生了短路；

C．用试电笔辨别火线时，手不能接触笔上任何金属；

D．电冰箱的金属外壳必须要接地

【答案】D。

【解析】在触电事故中，人接触低压带电体会触电，靠近高压带电体也会造成触电事故。

空气开关“跳闸”是由于电路中电流过大造成的，家庭电路中电流过大可能有两个原因：短路和用电器的总功率过大。

在使用试电笔时，手要与笔尾的金属体接触，使火线、试电笔、人体、大地与供电系统形成回路，氖管才能发光。

有金属外壳的用电器，外壳要接地，防止用电器漏电时，导致触电事故。

4．发现有人触电后，应采取的正确措施是（   ）。

A．赶快把触电人拉离电源          B．赶快去喊电工来处理

C．赶快用剪刀剪断电源线          D．赶快用绝缘物体使人脱离电线

【答案】D。

【解析】触电对人体造成伤害程度与电流大小、触电时间有很大关系，在遇到触电事故时，应先让人脱离电源，防止人长时间触电，造成更大伤害。可以切断电源或用绝缘体挑开电线等，再进行急救。不能直接用手拉触电的人，防止自己也触电。

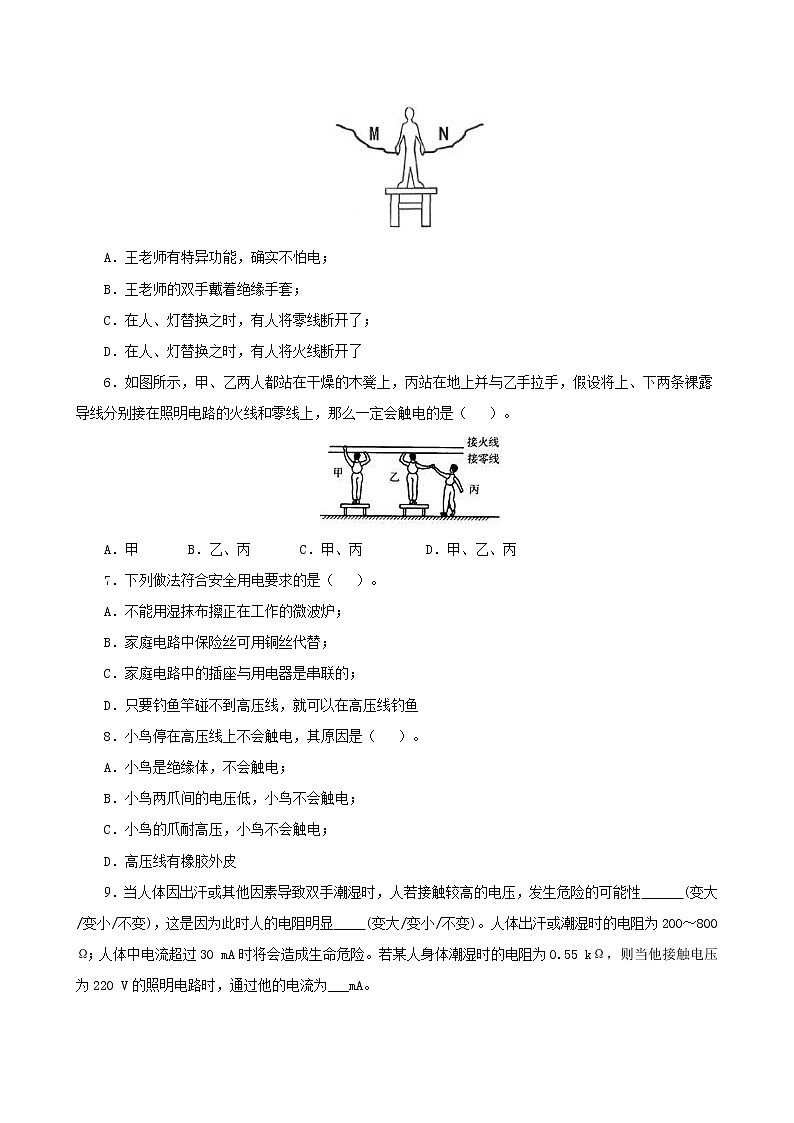

5．“庆元旦文艺会演”时，某中学物理组的王老师给大家表演了一个“不怕电”的节目。首先王老师将一标有“PZ220—100”的灯泡接到两导线头M、N之间，灯泡正常发光。随后将灯泡取下，王老师站到干燥的木凳上后，左、右手分别抓住M、N两导线头李老师用试电笔分别测试M、N及王老师的皮肤，发现试电笔的氖管都发光，而王老师却谈笑自如。对以上现象的解释，你认为正确的是（   ）。

A．王老师有特异功能，确实不怕电；

B．王老师的双手戴着绝缘手套；

C．在人、灯替换之时，有人将零线断开了；

D．在人、灯替换之时，有人将火线断开了

【答案】C。

【解析】一般情况下，人体能承受的电压不高于36 V，不同的人略有不同，但很难达到220 V。把灯泡换成人后，用试电笔检验，发现试电笔的氖管都发光，说明王老师的身体与地之间的电压为220 V，人与火线之间是相通的，不可能是戴着绝缘手套来做这个实验的。

人没有触电，说明人体虽然与零线、人体与大地之间有电压，但没有电流，没有形成回路，可能的原因是在人、灯替换时，有人将零线断开了，电流无法经人体、零线、供电系统形成回路。

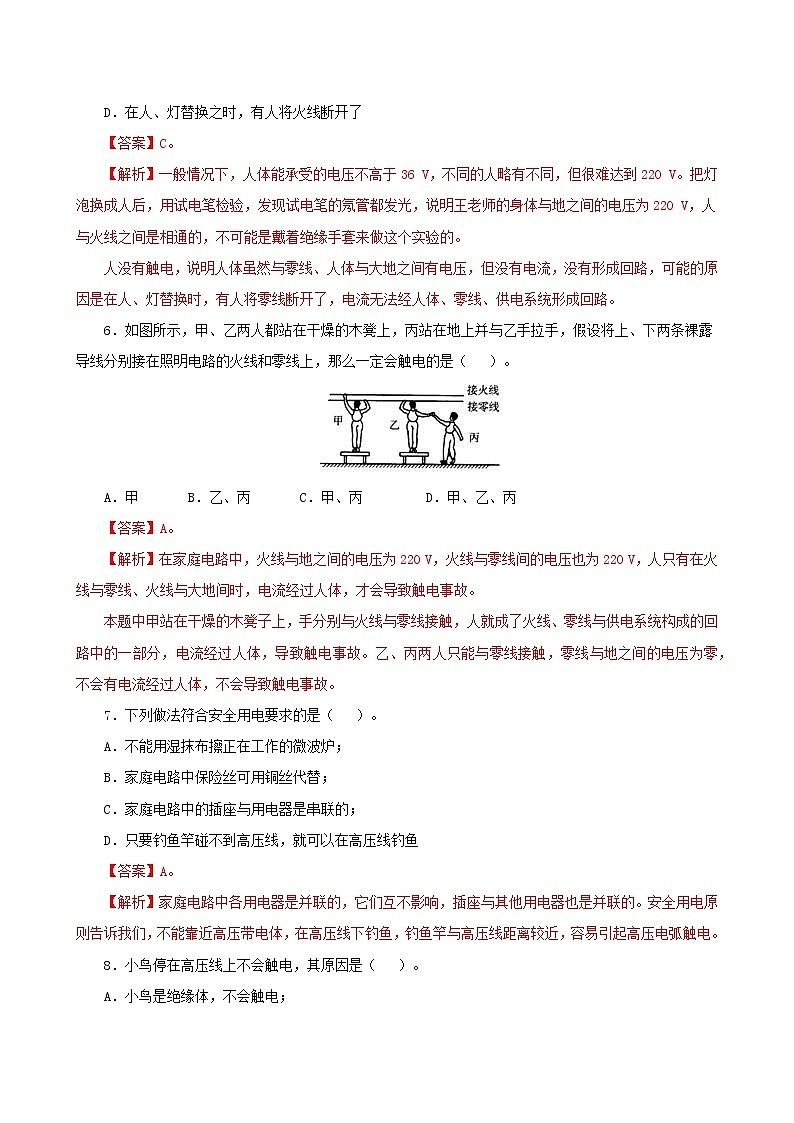

6．如图所示，甲、乙两人都站在干燥的木凳上，丙站在地上并与乙手拉手，假设将上、下两条裸露导线分别接在照明电路的火线和零线上，那么一定会触电的是（   ）。

A．甲     B．乙、丙      C．甲、丙      D．甲、乙、丙

【答案】A。

【解析】在家庭电路中，火线与地之间的电压为220 V，火线与零线间的电压也为220 V，人只有在火线与零线、火线与大地间时，电流经过人体，才会导致触电事故。

本题中甲站在干燥的木凳子上，手分别与火线与零线接触，人就成了火线、零线与供电系统构成的回路中的一部分，电流经过人体，导致触电事故。乙、丙两人只能与零线接触，零线与地之间的电压为零，不会有电流经过人体，不会导致触电事故。

7．下列做法符合安全用电要求的是（   ）。

A．不能用湿抹布擦正在工作的微波炉；

B．家庭电路中保险丝可用铜丝代替；

C．家庭电路中的插座与用电器是串联的；

D．只要钓鱼竿碰不到高压线，就可以在高压线钓鱼

【答案】A。

【解析】家庭电路中各用电器是并联的，它们互不影响，插座与其他用电器也是并联的。安全用电原则告诉我们，不能靠近高压带电体，在高压线下钓鱼，钓鱼竿与高压线距离较近，容易引起高压电弧触电。

8．小鸟停在高压线上不会触电，其原因是（   ）。

A．小鸟是绝缘体，不会触电；

B．小鸟两爪间的电压低，小鸟不会触电；

C．小鸟的爪耐高压，小鸟不会触电；

D．高压线有橡胶外皮

【答案】B。

【解析】高压线上电压非常高，是指高压线与地之间的电压高，当人处于高压线与地间时，容易产生高压电弧触电，此时相当于高压线、人体、大地与供电系统间形成回路，电流经过人体。而小鸟停留在高压线上，小鸟与两脚间的导线并联，导线的电阻很小，所以小鸟两爪间的电压非常低，不会触电。

9．当人体因出汗或其他因素导致双手潮湿时，人若接触较高的电压，发生危险的可能性 _____(变大/变小/不变)，这是因为此时人的电阻明显   (变大/变小/不变)。人体出汗或潮湿时的电阻为200～800 Ω；人体中电流超过30 mA时将会造成生命危险。若某人身体潮湿时的电阻为0.55 kΩ，则当他接触电压为220 V的照明电路时，通过他的电流为___mA。

【答案】变大；变小；400。

【解析】人体是导体，当人出汗或身体潮湿会使导电性能增强，电阻减小，根据欧姆定律可知，在电压一定时，流过人体的电流将增大，易导致危险。

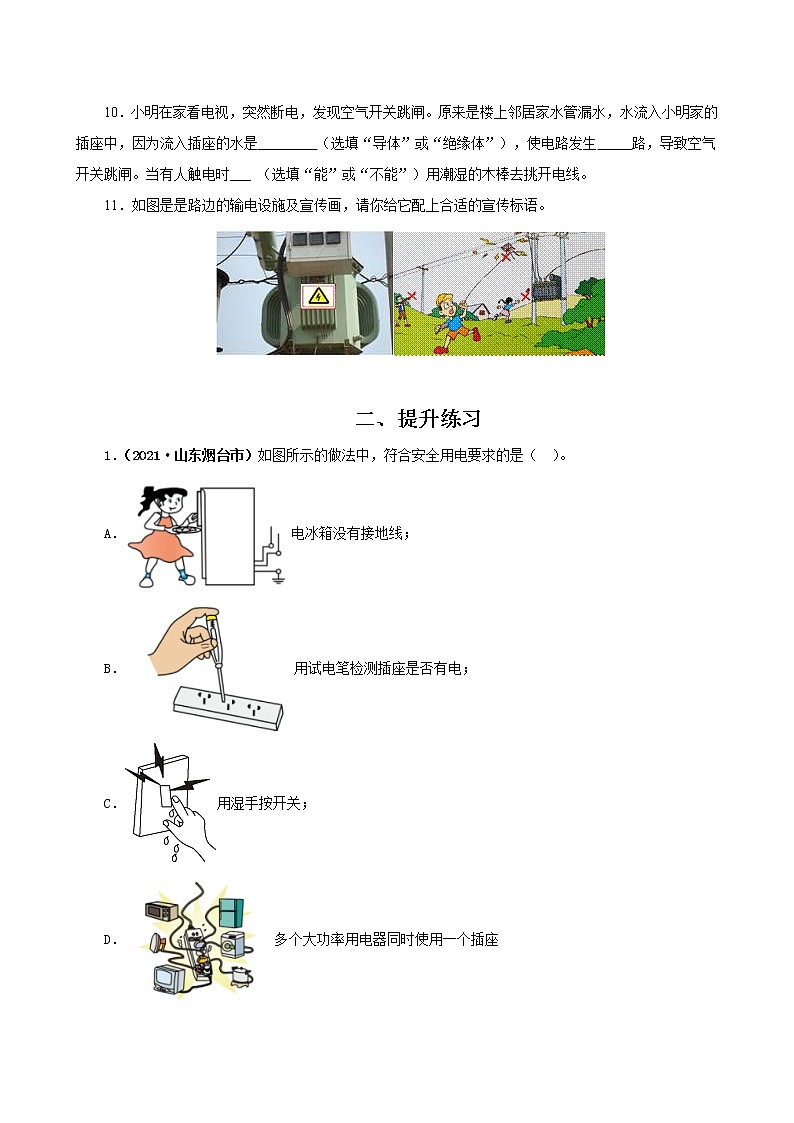

10．小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是     （选填“导体”或“绝缘体”），使电路发生   路，导致空气开关跳闸。当有人触电时___ （选填“能”或“不能”）用潮湿的木棒去挑开电线。

【答案】导体；短；不能。

【解析】纯水是绝缘体，如果水中含有杂质，会使水容易导电，所以流入插座的水容易导电，插座中的火线与零线接触，造成短路。

有人触电时，可以利用干燥的木棒把电线挑开，因为干燥的木棒是绝缘体，但如果木棒上有水，会使木棒容易导电。

11．如图是是路边的输电设施及宣传画，请你给它配上合适的宣传标语。

______________________        ______________________________

【答案】高压危险；不要在高压线下玩耍。

【解析】我们要掌握一些安全用电的常识，认识一些安全用电的标志牌。如高压危险，不要攀爬高压电塔，不要在高压线下放风筝，不要在高压线下钓鱼等。

二、提升练习

1．（2021·山东烟台市）如图所示的做法中，符合安全用电要求的是（  ）。

A．电冰箱没有接地线；

B．用试电笔检测插座是否有电；

C．用湿手按开关；

D．多个大功率用电器同时使用一个插座

【答案】B。

【解析】A．电冰箱没有接地线，如果电冰箱漏电，会造成触电事故，故A不符合题意；

B．图中使用试电笔方法正确，能够区分火线和零线，故B符合题意；

C．由于生活用水是导体，用湿手按开关时容易发生触电事故，故C不符合题意；

D．多个大功率用电器同时使用一个插座，造成电路的总功率过大，电流过大，电路中会产生大量的热，容易引起火灾，故D不符合题意。故选B。

2．（2021·广西贵港市）进入汛期以来，多地发生强降雨，人们在防汛的同时还要注意用电安全。下列做法正确的是（  ）。

A．雷雨天站在大树下避雨；

B．手上有水时拔用电器的插头；

C．雷雨天在室外使用手机打电话；

D．发现有人触电时，不能直接去碰触电的人

【答案】D。

【解析】A．雷天不在大树下躲避，站在大树下躲避，容易发生雷击现象，故A错误；

B．自来水属于导体，手上有水时拔用电器的插头有可能使电流通过水传到人体上，使人体触电，故B错误；

C．雷雨天在室外使用手机打电话时所发射的电磁波容易引来雷电，造成触电事故，故C错误；

D．发现有人触电应该先切断电源，不能直接用手拉开，否则施救者也会触电，故D正确。

故选D。

3．（2021·辽宁中考真题）下列做法符合安全用电常识的是（  ）。

A．多个大功率用电器同时共用一个插排；

B．发生触电时立即用手将触电人拉开；

C．电饭锅的三脚插头改用两脚插头使用；

D．使用试电笔时手不接触笔尖金属体

【答案】D。

【解析】A．多个大功率用电器同时共用一个插排，会导致电路中电流过大，烧坏电路，故A不符合题意；

B．发生触电时应立即断开电源，不能用手将触电人拉开，否则施救者也会被触电，故B不符合题意；

C．电饭锅三脚插头的第三根线与外壳连接，只能插在三孔插座上使用，这样才能使电饭锅外壳接地，以防因漏电导致触电，不能改用两脚插头使用，故C不符合题意；

D．使用试电笔时，手要接触笔尾金属体，不能接触笔尖金属体，故D符合题意。故选D。

4．（2021·贵州黔东南苗族侗族自治州）如图所示的四种情况中，符合安全用电原则的是（  ）。

A．电动机外壳没有接地 B．使用绝缘层破损的电线

C．人靠近高压带电体 D．使用试电笔时，手要接触笔尾金属体

【答案】D。

【解析】A．所有有金属外壳的用电器在使用时都必须要接地，电动机外壳没有接地不符合安全用电的原则，故A不符合题意；

B．使用绝缘层破损的电线容易发生触电事故，不符合安全用电的原则，故B不符合题意；

C．人靠近高压带电体也可能发生触电事故，不符合安全用电的原则，故C不符合题意；

D．使用试电笔时，手接触笔尾金属体使试电笔形成闭合回路，符合安全用电的原则，故D符合题意。故选D。

5．（2021·湖北中考真题）下列做法符合家庭安全用电与保护原则的是（  ）。

A．洗衣机金属外壳接地 B．用沾有水的手按开关

C．用铁丝代替保险丝 D．开关接在零线和灯泡之间

【答案】A。

【解析】A．金属外壳的用电器，外壳一定要接地，防止外壳漏电，发生触电事故，故A符合题意；

B．由于生活用水是导体，用湿手按开关时容易发生触电事故，故B不符合题意；

C．铁丝的熔点很高，温度即使升高到一定程度，它也不会自动熔断，起不到保护电路的作用，故C不符合题意；

D．为了用电的安全，开关应接在火线和用电器之间，断开开关时，用电器是不带电的，故D不符合题意。故选A。

6．（2021·广西贺州市）如图所示，以下为安全用电知识常见的例子，其中说法不正确的是（  ）。

A．使用测电笔时， 要用指尖抵住上端的金属帽；

B．不靠近高压带电体；

C．绝缘皮破损的插头也可以使用；

D．洗衣机的电源插头上标有“E”字样的导线是与室外的大地相连的

【答案】C。

【解析】A．使用测电笔时，手指要抵住上端的金属帽，才能形成回路，氖管才会发光，故A正确，不符合题意；

B．靠近高压带电体时，有可能出现电弧触电，故B正确，不符合题意；

C．绝缘皮破损的插头不可以再使用，因为绝缘皮破损后，存在触电及造成短路的隐患，故C错误，符合题意；

D．洗衣机电源插头上标有E字样的导线应与地线相连，可以及时导走外壳上的电，避免人体触电，故D正确，不符合题意。故选C。

7．（2021·内蒙古中考真题）“注意安全，珍爱生命”是日常生活必须有的意识，下列做法中正确的是（  ）。

A．电冰箱外壳应接地；

B．雷雨天在室外使用手机打电话；

C．家庭电路中，开关连接火线或零线都可以；

D．发生触电事故时，立即用手把触电的人拉开

【答案】A。

【解析】A．带金属外壳的家用电器使用时都应接地，故A符合题意；

B．雷雨天在外接打手机容易造成触电事故的发生，故B不符合题意；

C．家庭电路中，开关应连接在靠近火线的一侧，故C不符合题意；

D．发生触电事故时，应先断电，再施救，故D不符合题意。故选A。

8．（2021·湖北荆州市）关于家庭电路和安全用电，下列说法中正确的是（  ）。

A．空气开关跳闸，一定是有用电器发生短路故障；

B．使用试电笔时手要接触笔尾金属体；

C．有人发生触电时，应马上用手把人拖开，再施救；

D．户外游玩时，如遇雷雨天气，可在大树下避雨

【答案】B。

【解析】A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过

大，故A错误；

B．使用测电笔时，手要与笔尾金属体接触试电笔才能与人体、大地构成通路，区分火线或零线，故B正确；

C．发生触电事故时，必须先切断电源，然后再救人，否则会因电源不断开而发生触电，故C错误；

D.户外游玩时，如遇雷雨天气，不能在大树下避雨，避免雷击，故D错误。故选B。

9．（2021·河北中考真题）如图所示的做法中符合安全用电原则的是（  ）。

A．用湿抹布擦发光的灯泡；

B．发现有人触电迅速切断电源；

C．用手指触碰插座的插孔；

D．多个大功率用电器同时用一个插座

【答案】B。

【解析】A．用湿抹布擦发光的灯泡，水可以导电，有可能会造成触电事故，故A不符合题意；

B．发现有人触电时，应该立即切断电源，可防止救人时引发新的触电事故，故B符合题意；

C．安全用电要求不接触低压带电体，不靠近高压带电体，故C不符合题意；

D．一个插线板供多个大功率用电器同时工作，易造成干路电流过大而发生过载，故D不符合题意。故选B。

10．（2021·浙江杭州市）电给人类的生活带来了极大的方便，了解用电基本常识对我们每个人都很重要。我国家庭电路的电压是 ______V；对于人体，一般情况下不高于 ______V的电压才是安全的。安全用电原则是不接触 ______，不靠近 ______。

【答案】220；336；低压带电体；高压带电体。

【解析】[1]我国家庭电路的电压是220V。

[2]人体安全的电压是不高于36V。

[3][4]安全用电的原则，不接触低压带电体，不靠近高压带电体。

11．（2021·湖北恩施土家族苗族自治州）家庭中如果同时使用几个大功率用电器，很容易造成导线中______过大而发生火灾、也有人因忘记切断火炉电源而发生火灾，所以我们要树立节约用电、______的意识。

【答案】电流；安全用电。

【解析】[1][2]家庭中如果同时使用几个大功率用电器，因为用电器并联，电路的总电阻减小，很容易造成导线中的电流过大而发生火灾、也有人因忘记切断火炉电源，致使导线过热，而发生火灾，所以我们要树立节约用电、安全用电的意识。

12．（2021·四川凉山彝族自治州）当人体成为______电路的一部分时，就会有电流通过。如果电流达到一定大小，就会发生______事故。

【答案】闭合；触电。

【解析】[1]要想有电流通过，必须是闭合电路，故当人体成为闭合电路的一部分时，就会有电流通过。

[2]人体中有电流流过时，如果电流一直增大的话，会发生触电事故。
