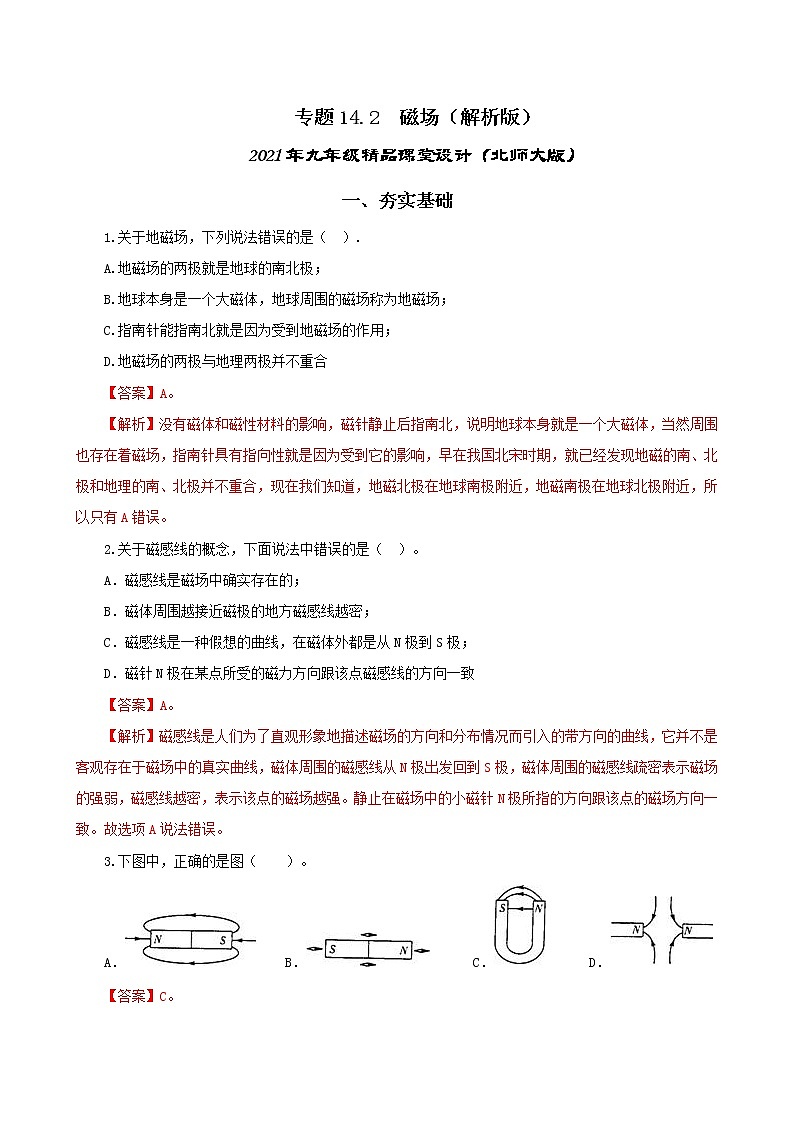

专题14.2  磁场（解析版）

2021年九年级精品课堂设计（北师大版）

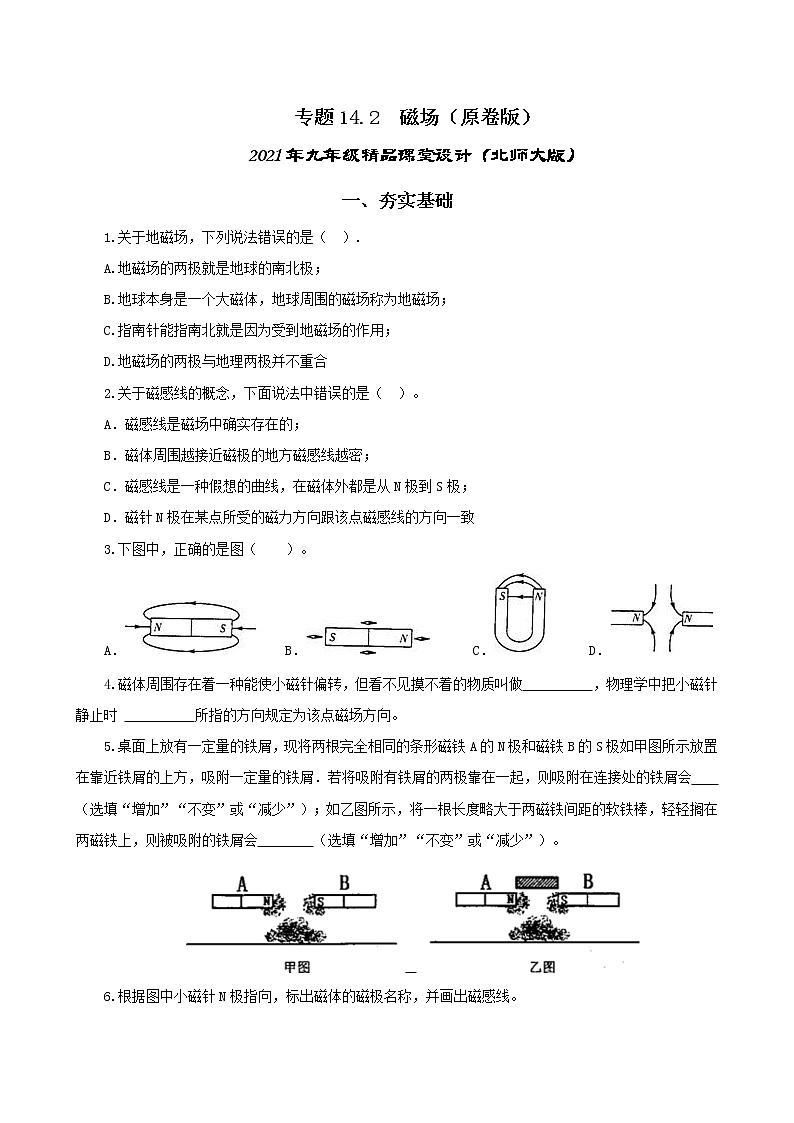

一、夯实基础

1.关于地磁场，下列说法错误的是（  ）.

A.地磁场的两极就是地球的南北极；

B.地球本身是一个大磁体，地球周围的磁场称为地磁场；

C.指南针能指南北就是因为受到地磁场的作用；

D.地磁场的两极与地理两极并不重合

【答案】A。

【解析】没有磁体和磁性材料的影响，磁针静止后指南北，说明地球本身就是一个大磁体，当然周围也存在着磁场，指南针具有指向性就是因为受到它的影响，早在我国北宋时期，就已经发现地磁的南、北极和地理的南、北极并不重合，现在我们知道，地磁北极在地球南极附近，地磁南极在地球北极附近，所以只有A错误。

2.关于磁感线的概念，下面说法中错误的是（  ）。

A．磁感线是磁场中确实存在的；

B．磁体周围越接近磁极的地方磁感线越密；

C．磁感线是一种假想的曲线，在磁体外都是从N极到S极；

D．磁针N极在某点所受的磁力方向跟该点磁感线的方向一致

【答案】A。

【解析】磁感线是人们为了直观形象地描述磁场的方向和分布情况而引入的带方向的曲线，它并不是客观存在于磁场中的真实曲线，磁体周围的磁感线从N极出发回到S极，磁体周围的磁感线疏密表示磁场的强弱，磁感线越密，表示该点的磁场越强。静止在磁场中的小磁针N极所指的方向跟该点的磁场方向一致。故选项A说法错误。

3.下图中，正确的是图（　　）。

A．    B．      C．      D．

【答案】C。

【解析】A错误，磁感线应从N极发出；B错误，上下两个小磁针的方向错了；C正确；D、错误，磁感线应从N极发出。

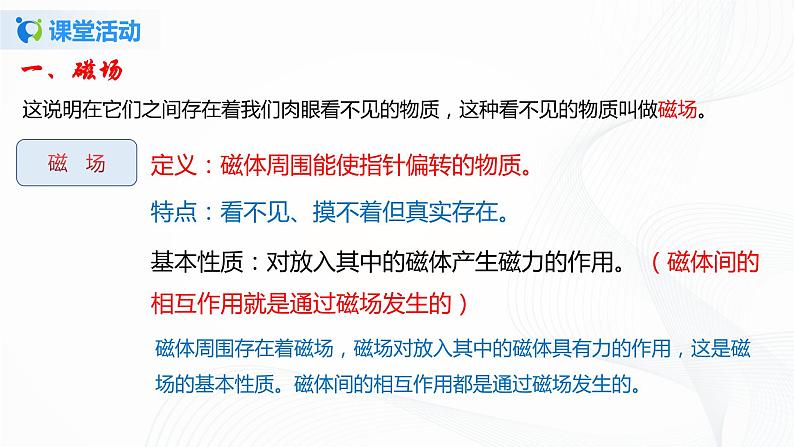

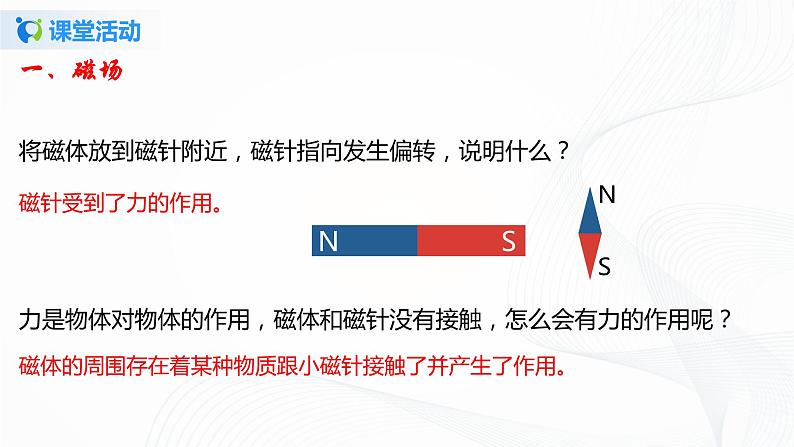

4.磁体周围存在着一种能使小磁针偏转，但看不见摸不着的物质叫做          ，物理学中把小磁针静止时           所指的方向规定为该点磁场方向。

【答案】磁场；N极。

【解析】磁体周围存在着一种能使小磁针偏转，但看不见摸不着的物质叫做磁场，物理学中把小磁针静止时N极所指的方向规定为该点磁场方向。

故答案为：磁场；N极。

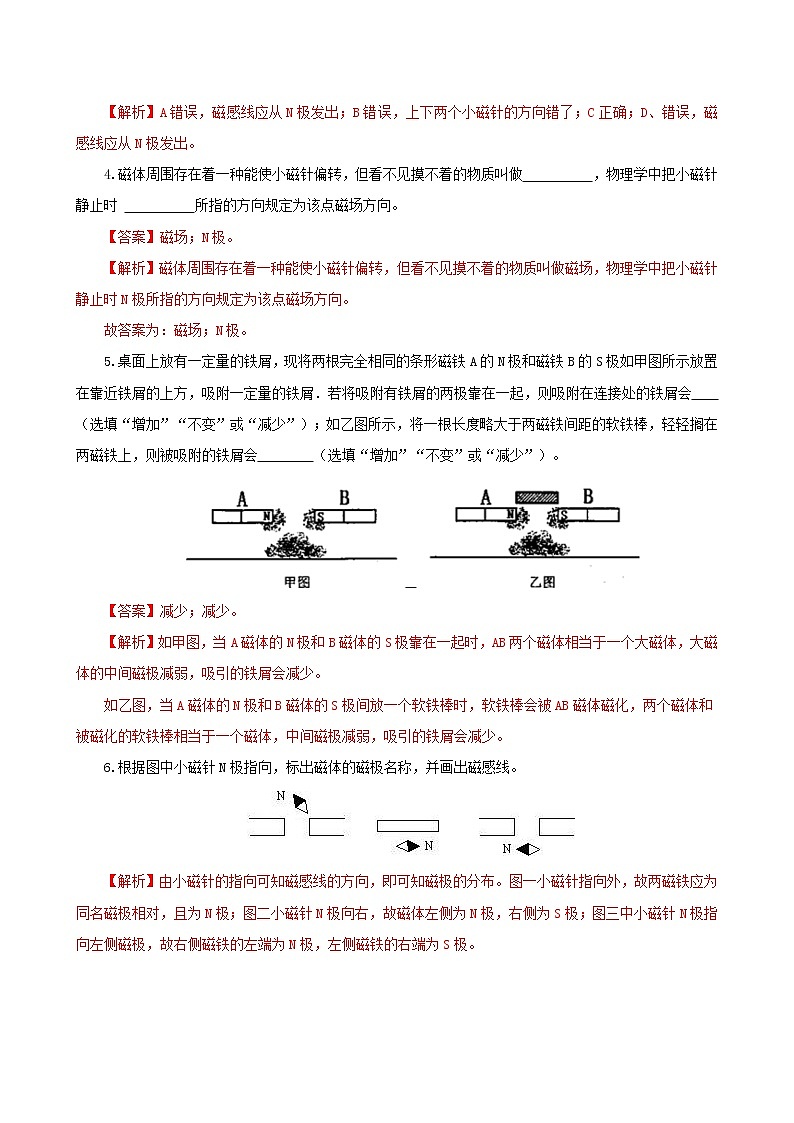

5.桌面上放有一定量的铁屑，现将两根完全相同的条形磁铁A的N极和磁铁B的S极如甲图所示放置在靠近铁屑的上方，吸附一定量的铁屑．若将吸附有铁屑的两极靠在一起，则吸附在连接处的铁屑会        （选填“增加”“不变”或“减少”）；如乙图所示，将一根长度略大于两磁铁间距的软铁棒，轻轻搁在两磁铁上，则被吸附的铁屑会        （选填“增加”“不变”或“减少”）。

【答案】减少；减少。

【解析】如甲图，当A磁体的N极和B磁体的S极靠在一起时，AB两个磁体相当于一个大磁体，大磁体的中间磁极减弱，吸引的铁屑会减少。

如乙图，当A磁体的N极和B磁体的S极间放一个软铁棒时，软铁棒会被AB磁体磁化，两个磁体和被磁化的软铁棒相当于一个磁体，中间磁极减弱，吸引的铁屑会减少。

6.根据图中小磁针N极指向，标出磁体的磁极名称，并画出磁感线。

【解析】由小磁针的指向可知磁感线的方向，即可知磁极的分布。图一小磁针指向外，故两磁铁应为同名磁极相对，且为N极；图二小磁针N极向右，故磁体左侧为N极，右侧为S极；图三中小磁针N极指向左侧磁极，故右侧磁铁的左端为N极，左侧磁铁的右端为S极。

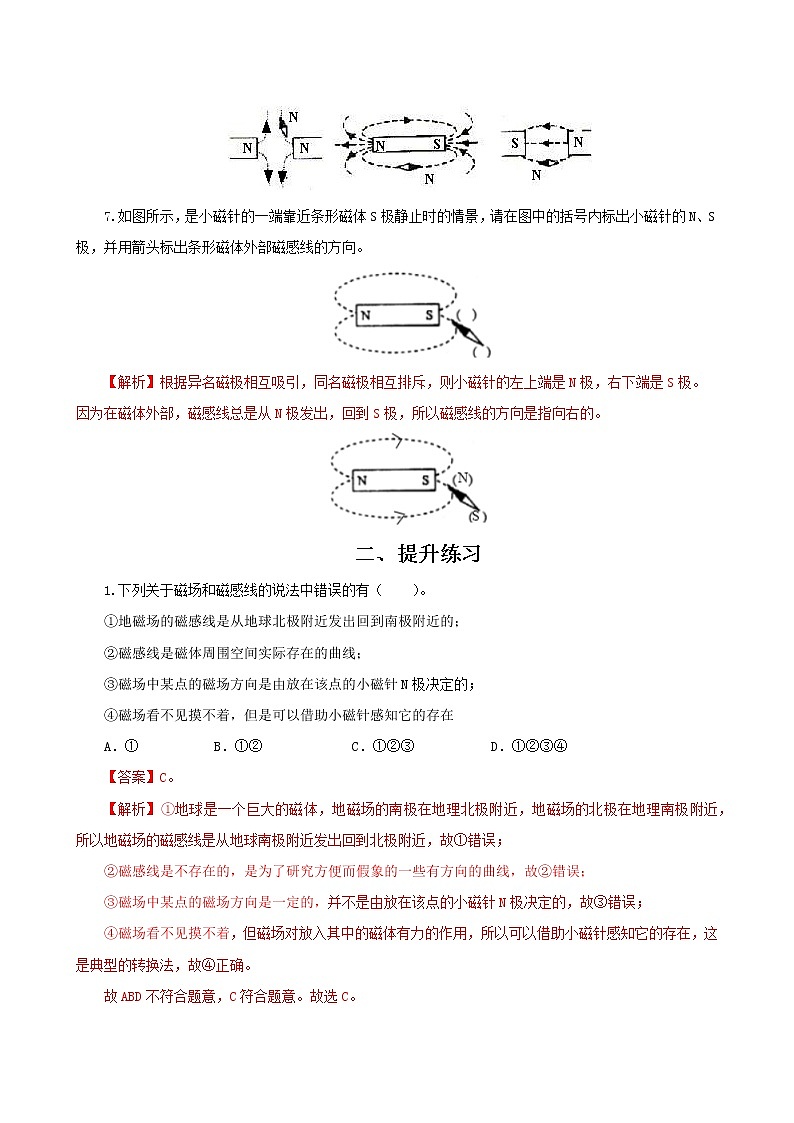

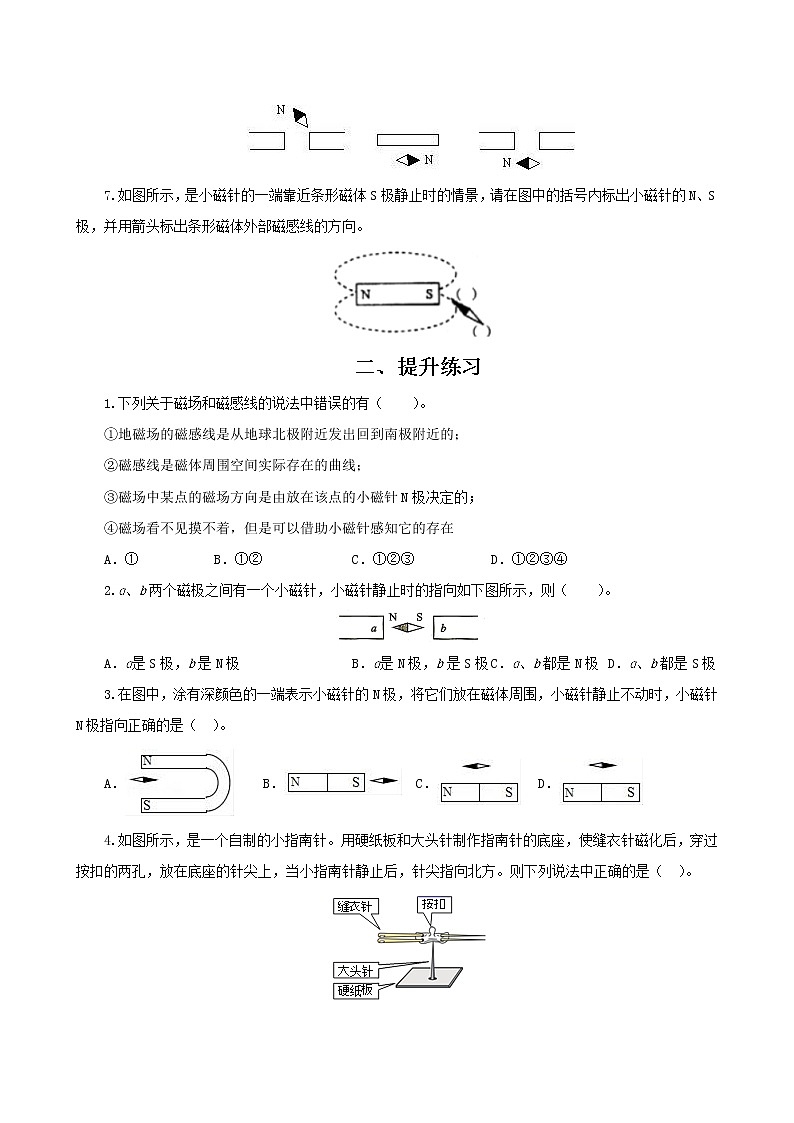

7.如图所示，是小磁针的一端靠近条形磁体S极静止时的情景，请在图中的括号内标出小磁针的N、S极，并用箭头标出条形磁体外部磁感线的方向。

【解析】根据异名磁极相互吸引，同名磁极相互排斥，则小磁针的左上端是N极，右下端是S极。
因为在磁体外部，磁感线总是从N极发出，回到S极，所以磁感线的方向是指向右的。

二、提升练习

1.下列关于磁场和磁感线的说法中错误的有（　　）。

①地磁场的磁感线是从地球北极附近发出回到南极附近的；

②磁感线是磁体周围空间实际存在的曲线；

③磁场中某点的磁场方向是由放在该点的小磁针N极决定的；

④磁场看不见摸不着，但是可以借助小磁针感知它的存在

A．① B．①② C．①②③ D．①②③④

【答案】C。

【解析】①地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，所以地磁场的磁感线是从地球南极附近发出回到北极附近，故①错误；

②磁感线是不存在的，是为了研究方便而假象的一些有方向的曲线，故②错误；

③磁场中某点的磁场方向是一定的，并不是由放在该点的小磁针N极决定的，故③错误；

④磁场看不见摸不着，但磁场对放入其中的磁体有力的作用，所以可以借助小磁针感知它的存在，这是典型的转换法，故④正确。

故ABD不符合题意，C符合题意。故选C。

2.ɑ、b两个磁极之间有一个小磁针，小磁针静止时的指向如下图所示，则（　　）。

A．ɑ是S极，b是N极 B．ɑ是N极，b是S极 C．ɑ、b都是N极 D．ɑ、b都是S极

【答案】A。

【解析】磁极间相互作用的规律是同名磁极相互排斥，异名磁极相互吸引；从图可知：a端和小磁针的N极相吸引，故a端是S极；b端和小磁针的S极相吸引，故b端是N极；综上，故A正确，BCD错误。

故选A。

3.在图中，涂有深颜色的一端表示小磁针的N极，将它们放在磁体周围，小磁针静止不动时，小磁针N极指向正确的是（  ）。

A．    B．  C．   D．

【答案】D。

【解析】

A、小磁针所处位置磁场方向是向下的，小磁针应与磁感线方向应平行，而不应垂直，故A错误；

B、条形磁铁的S极与小磁针S极相对，违反了同名磁极相互排斥的规律，故B错误；

C、小磁针所处位置磁场方向是水平向右的，而小磁针N极水平指向左方，故C错误；

D、小磁针所处位置磁场方向是水平向右的，小磁针N极水平指向右方，故D正确．故选D。

4.如图所示，是一个自制的小指南针。用硬纸板和大头针制作指南针的底座，使缝衣针磁化后，穿过按扣的两孔，放在底座的针尖上，当小指南针静止后，针尖指向北方。则下列说法中正确的是（  ）。

A．针尖是指南针的S极；

B．针尖指的是地磁场的北极；

C．针尖能指北，是受到磁感线的作用；

D．针尖所指方向，是该点地磁场的磁场方向

【答案】D。

【解析】A．磁针自由转动后静止，指示北方的是其N极。A选项错误，不符合题意；

B．针尖指示的是地理北极，地磁的南极。B选项错误，不符合题意；

C．针是在地磁场的作用下指示南北的；磁感线是人们虚构出来的表示磁场的，不是真实的存在。C选项错误，不符合题意；

D．磁场中某点小磁针静止后，N极指示的方向就是该点的磁场方向，这是磁场方向的规定。D选项正确，符合题意。故选D。

5.把普通钢棒磁化有多种方法，可以用强力磁铁来磁化。钢棒是由大量的原子组成，每个原子都有N、S极，如图所示，相当于一个磁性很弱的“小磁铁”。未被磁化前，钢棒内“小磁铁”的排列杂乱无章，此时钢棒对外不显磁性。用一个强力条形磁铁按图中的箭头方向滑动，钢棒就被磁化，磁化后各个“小磁铁”按图所示同向排列，钢棒具有磁性。下列说法正确的是（　　）。

A．被磁化后的钢棒左端是S极；

B．强力磁铁的左端是S极；

C．若把小磁针放在图中的A点处，静止时小磁针的北极（N）一定向外；

D．若把小磁针放在图中的B点处，静止时小磁针的右端是北极（N）

【答案】D。

【解析】A．由图可知，被磁化后的“小磁铁”左端为N极，故整体上钢棒左端是N极，故A错误；

B．“小磁铁”的右端为S极，根据“同名磁极相斥，异名磁极相吸”的特点，强力磁铁的左端是N极，故B错误；

C．若把小磁针放在图中的A点处，“小磁铁”的右端为S极，故静止时小磁针的北极（N）向内，故C错误；

D．若把小磁针放在图中的B点处，“小磁铁”的右端为S极，故静止时小磁针的右端是北极（N），故D正确。故选D。

6.如图中磁感线和磁极对应不正确的是（  ）。

A． B． C． D．

【答案】A。

【解析】A．图中两个磁极都是S极，互相排斥，但磁感线却从其中一端发出，另一端回去，故A错误，符合题意；

B．图中两个磁极都是N极，互相排斥，磁感线都从N极发出，故B正确，不符合题意；

C．图中在磁体的外部，磁感线是从N极出发，回到S极，故C正确，不符合题意；

D．图中在磁体的外部，磁感线是从N极出发，回到S极，故D正确，不符合题意。故选A。

7．爱因斯坦曾说过，“磁场”在物理学家看来“正如他坐在椅子上一样实在”。这句话形象地说明了（  ）。

A．磁场是看得见、摸得着的 B．椅子一定是磁体

C．磁场是真实存在的一种物质 D．磁场是为研究问题而假想的

【答案】C。

【解析】ACD．磁场是真实存在的一种物质，用实验可以感知，但看不见、摸不着，故AD错误，C正确；

B．磁体能够吸引铁、钴、镍等物质，但椅子不能，所以不是磁体，故B错误。故选C。

8.（多选）在探究蹄形磁体周围磁场的实验中，老师将玻璃板平放在磁体上，并均匀地撒上一层铁屑，轻敲玻璃板，铁屑就会有序地排列起来，如图。对实验的有关分析正确的是（　　）。

A．撒铁屑的目的是将原来不存在的磁场显示出来；

B．铁屑在磁场中被磁化成一个个小磁体；

C．轻敲玻璃板，目的是使铁屑可以自由转动，铁屑在磁力作用下有序排列；

D．把玻璃板换成铁板，实验效果会更好

【答案】BC。

【解析】A．磁体周围始终存在磁场，借助细铁屑可以显示磁体周围的磁场分布特点，但不是将原来不存在的磁场显示出来。故A错误；

B．铁屑原来没有磁性，但在磁场的作用下能够获得磁性，说明被磁化了。故B正确；

C．铁屑受到磁场的作用，轻敲玻璃板，铁屑与玻璃板分离后，铁屑逐渐有序排列，故C正确；

D．把玻璃板换成铁板，铁板会被磁化，吸引铁屑，影响铁屑的排列，故D错误。故选BC。

9.指南针是我国古代的四大发明之一。我国古代就利用司南来辨别方向，司南是现代所用的指南针的始祖。司南之所以能指示方向，是因为我们生活的地球本身就是一个大磁体，周围存在着______。静止时，司南的握柄指向地理的南方，握柄应为该磁体的_______（选填“N”或“S”）极。

【答案】地磁场（磁场）；S。

【解析】[1] 地球本身是一个大磁体，地球周围存在磁场，称之为地磁场。

[2] “司南”静止时总指南北是因为受到地磁场的作用，且“司南”静止时勺柄是S极，即勺柄指向的是地球的南极。

10.指南针是我国古代的四大发明之一。指南针能够指南北，是因为受到_____的作用，当指南针自由静止时，指向北方的一端就是磁体的_____极。

【答案】地磁场；北。

【解析】[1]地球本身就是个大磁体，地磁场对放入期中的磁体产生磁力的作用，指南针本身具有磁性，放入地磁场中，受到地磁场的作用，指南针能够指南北。

[2]地磁的南极在地理的北极附近，而地磁的北极在地理的南极附近，根据异名磁极相互吸引，所以指南针指向北方的一定是磁体的N(北)极。

11.如图所示，根据小磁针静止时的指向，标出磁感线的方向和磁体的N、S极。

【解析】由于异名磁极相互吸引，所以当小磁针自由静止时，与小磁针N极靠近的一定是磁体的S极，与小磁针S极靠近的一定是磁体的N极，所以左边磁体的右端为S极，右边磁体的左端为N极，磁感线在磁体外部从磁体的N极回到S极，所以磁感线的方向是向左的，如下图所示：
