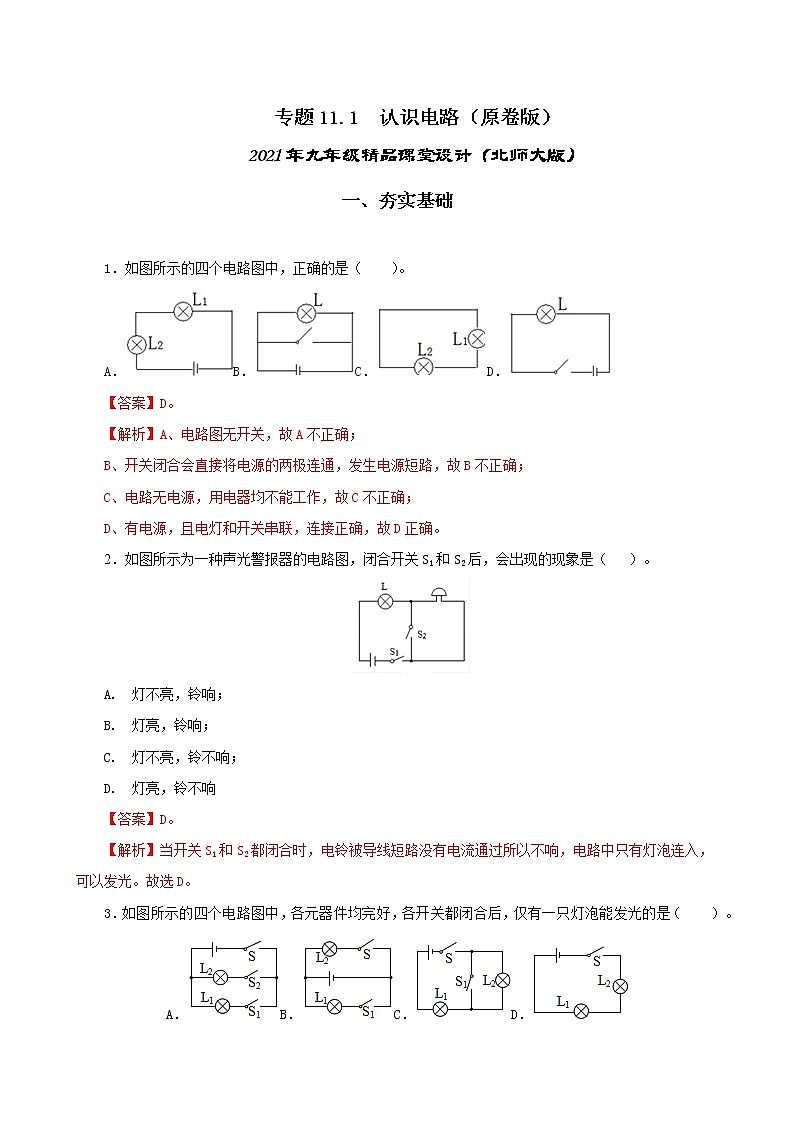

专题11.1  认识电路（解析版）

2021年九年级精品课堂设计（北师大版）

一、夯实基础

1．如图所示的四个电路图中，正确的是（　　）。

A．B．C．D．

【答案】D。

【解析】A、电路图无开关，故A不正确；

B、开关闭合会直接将电源的两极连通，发生电源短路，故B不正确；

C、电路无电源，用电器均不能工作，故C不正确；

D、有电源，且电灯和开关串联，连接正确，故D正确。

2．如图所示为一种声光警报器的电路图，闭合开关S1和S2后，会出现的现象是（  ）。

A. 灯不亮，铃响；

B. 灯亮，铃响；

C. 灯不亮，铃不响；

D. 灯亮，铃不响

【答案】D。

【解析】当开关S1和S2都闭合时，电铃被导线短路没有电流通过所以不响，电路中只有灯泡连入，可以发光。故选D。

3．如图所示的四个电路图中，各元器件均完好，各开关都闭合后，仅有一只灯泡能发光的是（　　）。

A．B．C．D．

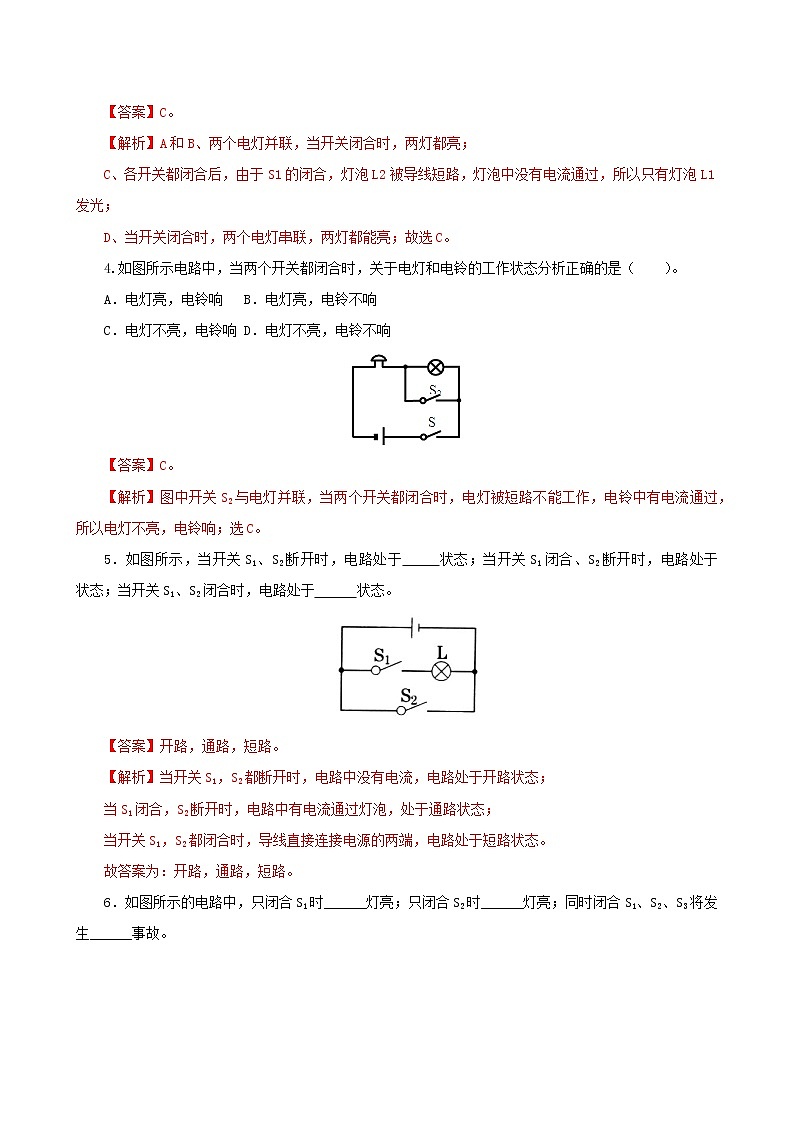

【答案】C。

【解析】A和B、两个电灯并联，当开关闭合时，两灯都亮；

C、各开关都闭合后，由于S1的闭合，灯泡L2被导线短路，灯泡中没有电流通过，所以只有灯泡L1发光；

D、当开关闭合时，两个电灯串联，两灯都能亮；故选C。

4.如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是（　　）。

A．电灯亮，电铃响 B．电灯亮，电铃不响

C．电灯不亮，电铃响 D．电灯不亮，电铃不响

【答案】C。

【解析】图中开关S2与电灯并联，当两个开关都闭合时，电灯被短路不能工作，电铃中有电流通过，所以电灯不亮，电铃响；选C。

5．如图所示，当开关S1、S2断开时，电路处于     状态；当开关S1闭合、S2断开时，电路处于       状态；当开关S1、S2闭合时，电路处于      状态。

【答案】开路，通路，短路。

【解析】当开关S1，S2都断开时，电路中没有电流，电路处于开路状态；

当S1闭合，S2断开时，电路中有电流通过灯泡，处于通路状态；

当开关S1，S2都闭合时，导线直接连接电源的两端，电路处于短路状态。

故答案为：开路，通路，短路。

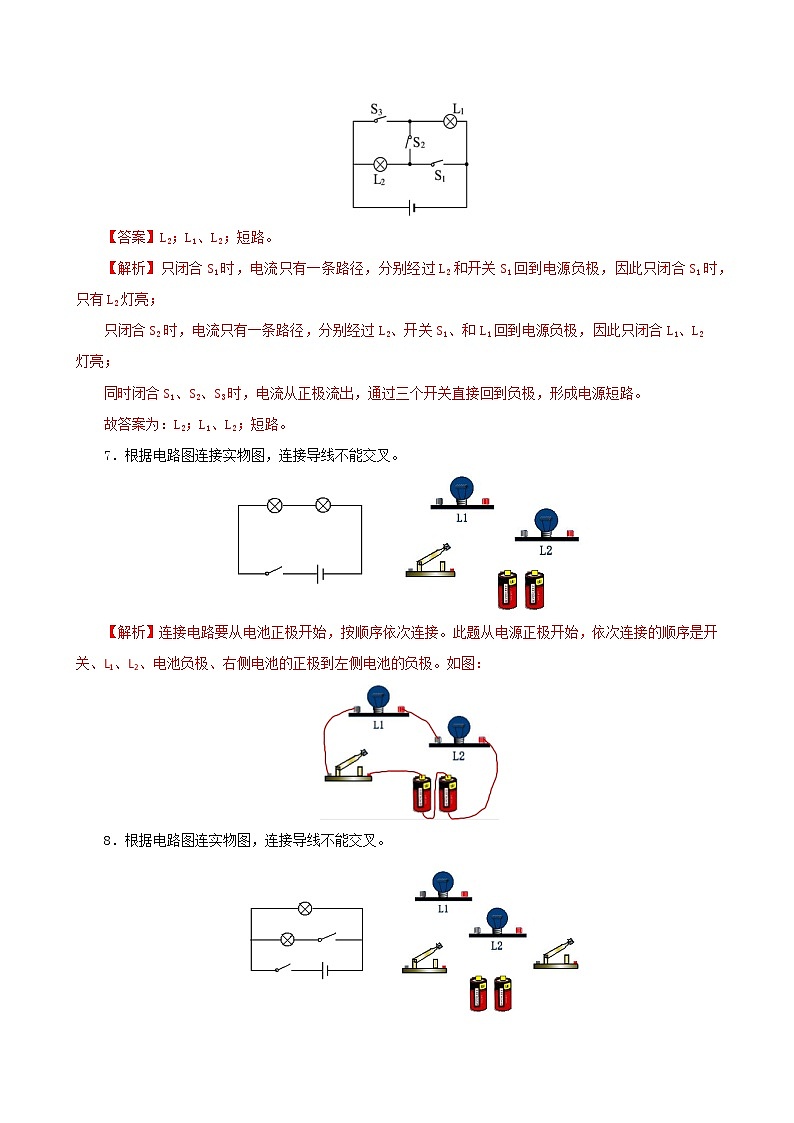

6．如图所示的电路中，只闭合S1时______灯亮；只闭合S2时______灯亮；同时闭合S1、S2、S3将发生______事故。

【答案】L2；L1、L2；短路。

【解析】只闭合S1时，电流只有一条路径，分别经过L2和开关S1回到电源负极，因此只闭合S1时，只有L2灯亮；

只闭合S2时，电流只有一条路径，分别经过L2、开关S1、和L1回到电源负极，因此只闭合L1、L2 灯亮；

同时闭合S1、S2、S3时，电流从正极流出，通过三个开关直接回到负极，形成电源短路。

故答案为：L2；L1、L2；短路。

7．根据电路图连接实物图，连接导线不能交叉。

【解析】连接电路要从电池正极开始，按顺序依次连接。此题从电源正极开始，依次连接的顺序是开关、L1、L2、电池负极、右侧电池的正极到左侧电池的负极。如图：

8．根据电路图连实物图，连接导线不能交叉。

【解析】连接电路要从电池正极开始，按顺序依次连接。此题连接需要分开，先连接灯泡L2支路，然后再连接灯泡L1。如图：

二、提升练习

1.以下不能作为电源的是(　　)。

A．蓄电池   B．干电池    C．电动机   D．发电机

【答案】C。

【解析】常见的电源有：蓄电池、干电池、发电机，可以把其它形式的能转化为电能，电动机是用电器，不是电源。故选C。

2. 手机电池是可重复使用的电池，它能被充电和放电成千次。下列关于手机电池的说法中正确的是(  )。

A. 电池在手机待机和充电时都是提供电能的；

B. 电池在手机待机和充电时都是消耗电能的；

C. 手机待机时，电池消耗电能；在充电时，电池提供电能；

D. 手机待机时，电池提供电能；在充电时，电池消耗电能

【答案】D。

【解析】电池在手机待机时是电源，消耗化学能，为手机电路提供电能，充电时相当于一个用电器，家族电路的电能转化为化学能储存在电池中，故ABC错误，D正确。选D。

3．如图所示的四个电路图中，正确的是（　　）。

A．B．C．D．

【答案】D。

【解析】A、电路图无开关，故A不正确；

B、开关闭合会直接将电源的两极连通，发生电源短路，故B不正确；

C、电路无电源，用电器均不能工作，故C不正确；

D、有电源，且电灯和开关串联，连接正确，故D正确。

4．如图所示的各电路中，开关关S闭合后。小灯泡L1、L2都能发光的是（   ）。

【答案】D。

【解析】A、开关闭合时，两灯泡被短路，都不工作，A错误；

B、没有电源，闭合开关，两灯泡都不发光，B错误；

C、导线与L1并联，L1被短路，闭合开关，L1不发光，C错误；

D、两灯泡并联，开关在干路，闭合开关，两灯泡都发光，D正确。故选D。

5.小明居住的帝都花园中有很多路灯，晚上没有行人时，灯仍然亮着。他想：能不能在晚上没有行人通过时，路灯能自动熄灭呢？通过查资料知道有一种“光控开关（天黑时自动闭合，天亮时自动断开）；还有一种“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）。小明利用这两种开关设计了一个“聪明”的电路：

（1）白天路灯不亮；

（2）晚上有人走动发出声音时，路灯自动亮起来，一分钟后，若再无声音就自动断开。

请判断小明设计的电路图是图中的（     ）

【答案】D。

【解析】A选项只要光控开关闭合，电灯就会亮，不符合题意；B选项光控开关和声控开关是并联的，光暗到一定程度或者有声音时都能使电灯发光，不符合题意；C只要声控开关闭合，电灯就会亮，不符合题意；D选项光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光，符合题意。

6.请根据下面的实物连接图在右边的方框内画出电路图。

【解析】电路中有电池、电动机、小灯泡、开关和连接导线。用这些元件的电路符号代替即可画出其电路图。如图所示：

7.如图甲所示的电路图，将图乙中的电路元件用笔画线连起来。（要求：连线不能交叉）

【解析】由图甲可知，两灯串联，开关控制整个电路。

先连接电源，根据电流的流向，电流从电源正极流出，依次通过L1→L2→开关，回到电源负极，由此连接实物如图所示：

8.一个完整的电路是由提供电能的______、消耗电能的______、控制电路通断的_______和提供电的流动路径的____________四部分组成的。

【答案】电源；用电器；开关；导线。

【解析】电路是指用导线把电源、用电器、开关连接起来组成的电流的路径，其中提供电能的是电源，消耗电能的是用电器，控制电路通断的是开关，提供电的流动路径达到输送电能的是导线。

故答案为：电源；用电器；开关；导线。

9.如图所示，当开关S1、S2断开时，电路处于_______状态；当开关S1闭合、S2断开时，电路处于_______状态；当开关S1、S2都闭合时，电路处于_______状态。

【答案】断路；通路；短路。

【解析】当开关S1、S2断开时，电路中不能形成电流的通路，故电路处于断路状态；

当开关S1闭合、S2断开时，电路中有电流通过灯泡，处于通路状态；

当开关S1、S2都闭合时，导线直接连接电源的两端，电路处于短路状态。
