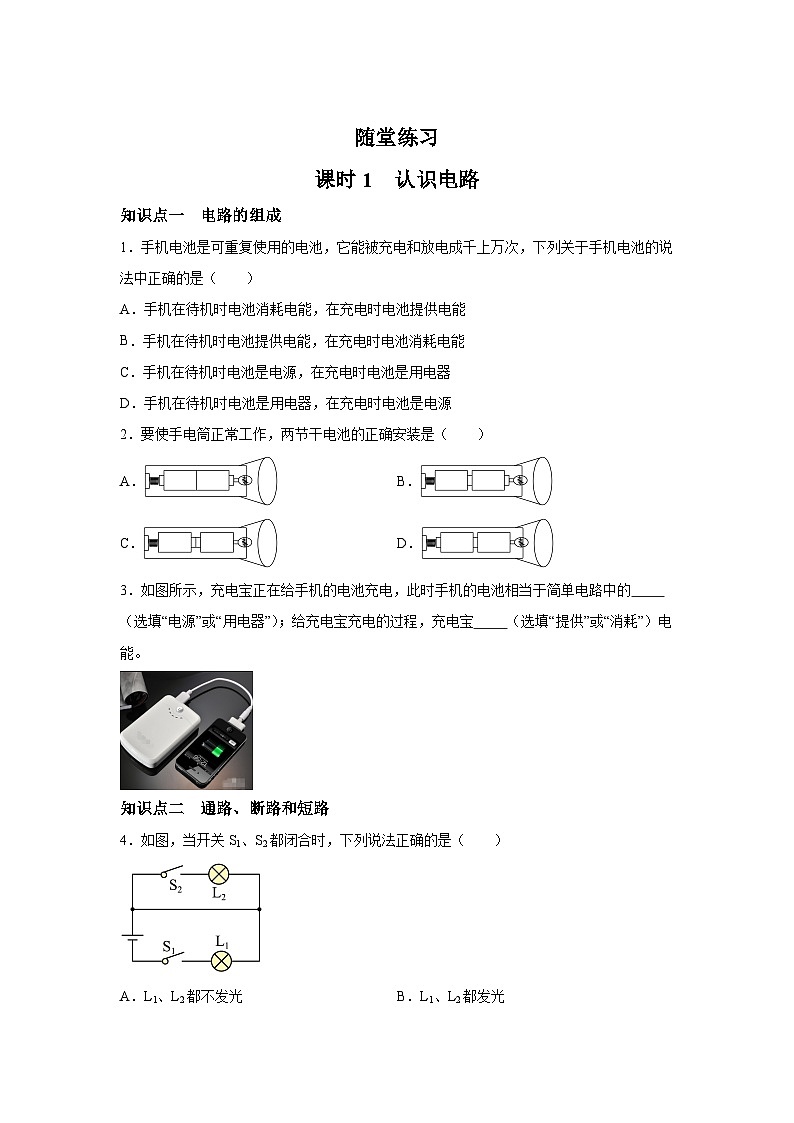

课时1 认识电路
知识点一 电路的组成
1．手机电池是可重复使用的电池，它能被充电和放电成千上万次，下列关于手机电池的说法中正确的是（ ）
A．手机在待机时电池消耗电能，在充电时电池提供电能
B．手机在待机时电池提供电能，在充电时电池消耗电能
C．手机在待机时电池是电源，在充电时电池是用电器
D．手机在待机时电池是用电器，在充电时电池是电源
2．要使手电筒正常工作，两节干电池的正确安装是（ ）
A．B．
C．D．
3．如图所示，充电宝正在给手机的电池充电，此时手机的电池相当于简单电路中的 （选填“电源”或“用电器”）；给充电宝充电的过程，充电宝 （选填“提供”或“消耗”）电能。

知识点二 通路、断路和短路
4．如图，当开关S1、S2都闭合时，下列说法正确的是（ ）

A．L1、L2都不发光B．L1、L2都发光
C．只有L1发光D．只有L2发光

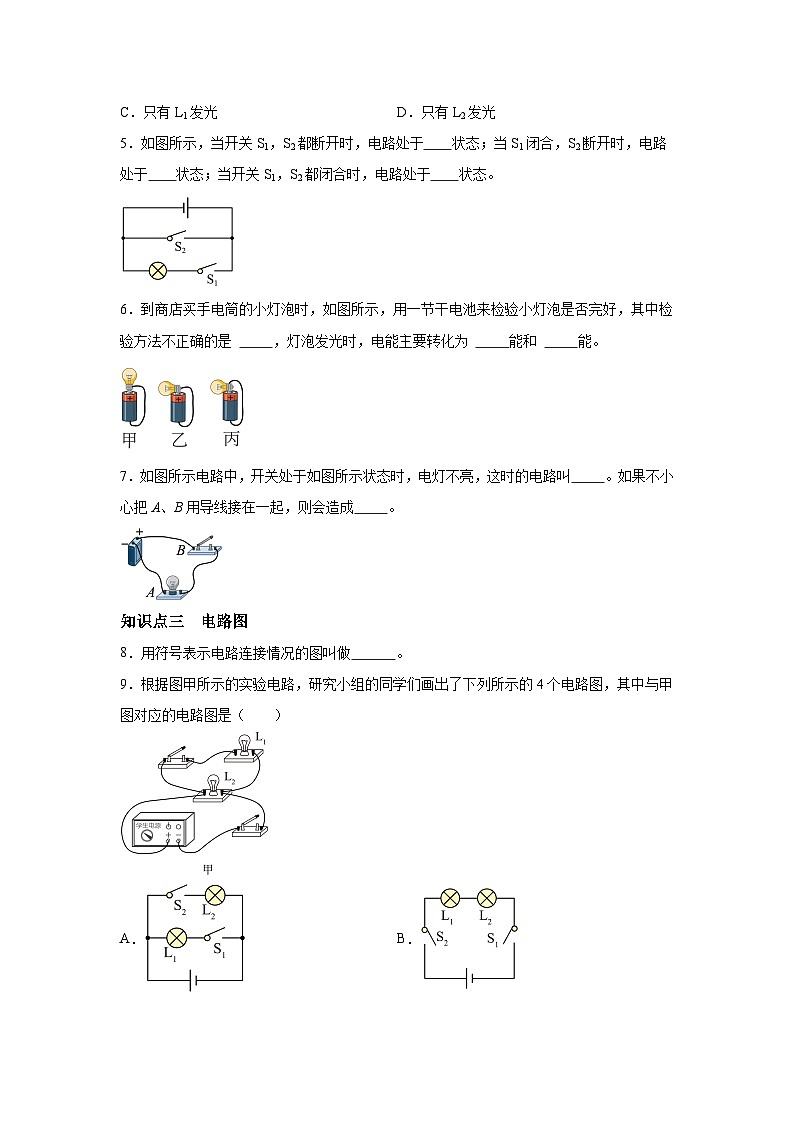

5．如图所示，当开关S1，S2都断开时，电路处于 状态；当S1闭合，S2断开时，电路处于 状态；当开关S1，S2都闭合时，电路处于 状态。
6．到商店买手电筒的小灯泡时，如图所示，用一节干电池来检验小灯泡是否完好，其中检验方法不正确的是 ，灯泡发光时，电能主要转化为 能和 能。

7．如图所示电路中，开关处于如图所示状态时，电灯不亮，这时的电路叫 。如果不小心把A、B用导线接在一起，则会造成 。

知识点三 电路图
8．用符号表示电路连接情况的图叫做 。
9．根据图甲所示的实验电路，研究小组的同学们画出了下列所示的4个电路图，其中与甲图对应的电路图是（ ）
A．B．
C．D．

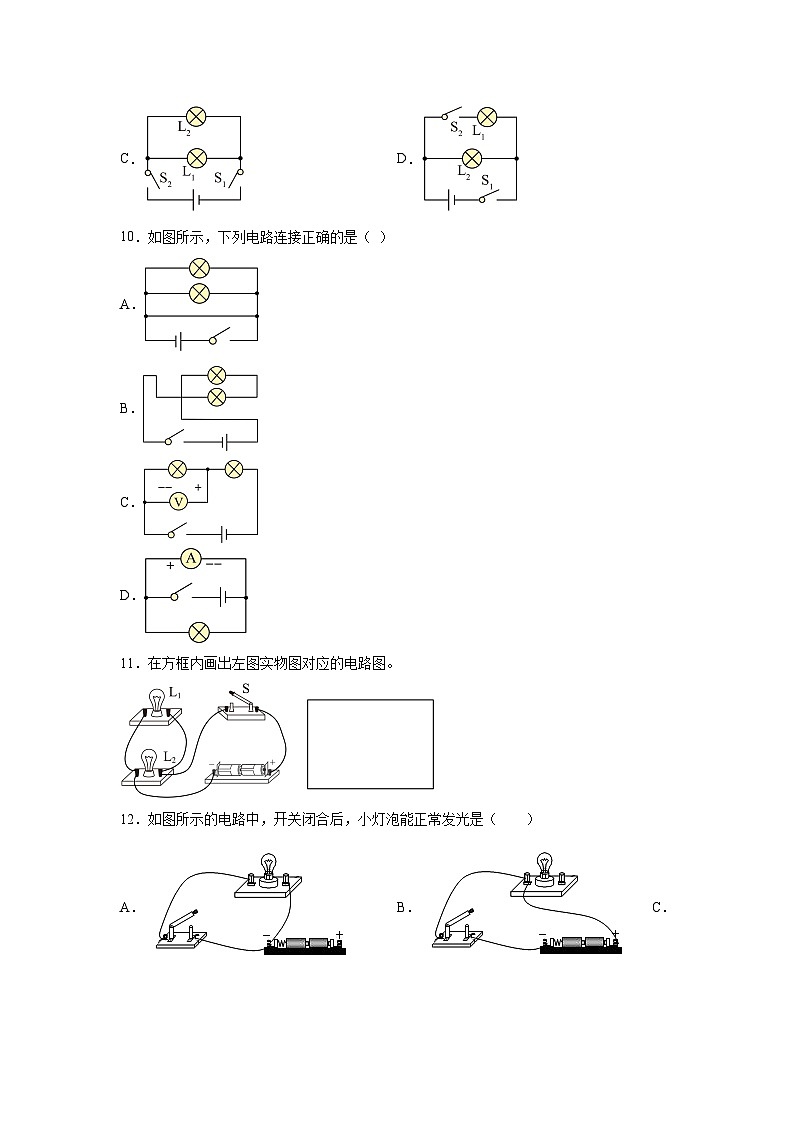

10．如图所示，下列电路连接正确的是（ ）
A．
B．
C．
D．
11．在方框内画出左图实物图对应的电路图。

12．如图所示的电路中，开关闭合后，小灯泡能正常发光是（ ）
A．B．C．D．
参考答案：
1．BC
【详解】手机在待机时，电池是电源，是提供电能的装置；充电时，电池是用电器，是消耗电能的，故BC正确，AD错误。
故选BC。
2．B
【详解】A．图中，两节干电池负极相连，电路不通，故A错误；
B．图两节干电池的正负极相连，并且正极与灯泡连接，负极与弹簧连接，符合要求，故B正确；
C．图中，两节干电池正极相连，电路不通，故C错误；
D．图中两节电池的正极与弹簧相连，负极与灯泡相连，装反了，电路不通，故D错误。
故选B。
3． 用电器 消耗
【详解】[1]充电宝正在给手机充电，此时充电宝提供电能，手机消耗电能，所以充电宝是电源，手机的电池是用电器。
[2]给充电宝充电的过程，充电宝是用电器，消耗电能。
4．C
【详解】由图可知，当开关S1、S2都闭合时，中间的导线将灯L2短路，所以只有灯L1发光，形成一个简单电路，故C正确，ABD错误。
故选C。
5． 开路 通路 短路
【详解】[1]当开关S1，S2都断开时，电路中没有电流，电路处于开路状态。
[2]当S1闭合，S2断开时，电路中有电流通过灯泡，处于通路状态。
[3]当开关S1，S2都闭合时，导线直接连接电源的两端，电路处于短路状态。
6． 丙 光 内
【详解】[1]由图可知，丙图中电流从电源正极经过小灯泡的金属螺纹壳，经过导线又回到负极，金属螺纹壳相当于导线，导线直接连接了电源的正负极，所以该电路状态是短路，甲、乙两图连接正确。
[2][3]灯泡发光时，同时产生热量，所以电能主要转化为光能和内能。
7． 断路 短路
【详解】[1]如图所示电路中，开关处于断开状态时，电灯不亮，此时电路中没有电流，因此电灯不亮，这时的电路叫断路。
[2]如果不小心把A、B两接线柱用导线接在一起，则电源两极被导线连在一起，形成短路，可能把电源烧坏，这是绝对不允许的。
8．电路图
【分析】电路图是指用规定的符号把电路连接起来的图，画电路图时要用规定的符号来代表电路中的各种元件。
【详解】用规定的符号将电路的连接情况表示出来的图形，叫做电路图。
9．D
【详解】A．图中两个开关均在支路上，与实物图不一致，故A不符合题意；
B．图中两个灯泡串联，与实物图不一致，故B不符合题意；
C．图中两个开关均接在了干路，与实物图不一致，故C不符合题意；
D．图中两灯泡并联，其中一个开关S1控制整个电路，另一个开关S2控制L1，与实物图一致，故D符合题意。
故选D。
10．B
【详解】A．闭合开关，电源短路，故A错误；
B．闭合开关，电流只有一条路径，两灯串联，故B正确；
C．闭合开关，电压表正负接线柱接反了，故C错误；
D．电流表内阻很小，可视为导线，闭合开关后，电流表接在电源两端，会烧坏电流表，故D错误。
选选B。
11．
【详解】由实物图知，电流从电源正极流出后，经过开关S分成两支，分别通过两个灯泡，电流汇合后回到电源负极，如下图所示：

12．C
【分析】根据电路元件在连接是否正确即可判断小灯泡在开关闭合后是否会发光。
【详解】A．开关闭合后，电源未接入电路，灯泡不能发光，A不符合题意；
B．灯泡未接入电路，闭合开关，灯泡不发光，B不符合题意；
C．各元件连接正常，闭合开关后，小灯泡能正常发光，C符合题意；
D．闭合开关后，电源未接入电路，小灯泡不能正常发光，D不符合题意。
故选C。
