初中科学华师大版九年级上册第5章 功和简单机械1 杠杆课后作业题

这是一份初中科学华师大版九年级上册第5章 功和简单机械1 杠杆课后作业题，共4页。
1．在物理学中，将一根在_______的作用下，能绕_______转动的_______叫做杠杆．杠杆可以是直的，也可以是_______的．
2．杠杆的五要素：
支点〔符号____〕：杠杆绕着转动的点；
动力〔符号____〕：使杠杆转动的力；
阻力〔符号____〕：阻碍杠杆转动的力；
动力臂〔符号____〕：从支点到动力_______的距离；
阻力臂〔符号____〕：从支点到阻力_______的距离．
3．如下图，用一根硬棒撬一个大石块，棒的上端A是动力作用点，请在图上标出：
(1)当动力方向向上时，杠杆的支点a；
(2)当动力方向向下时，杠杆的支点b．
4．如下图，用铡刀切东西时，在图中所示的A、B、C三点中，支点是_______，动力作用点是_______，阻力作用点是_______．
5．在如下图的杠杆中，O是_______，假设设F1是动力，那么F2是_______，OA是_______，OB是_______．
6．以下事例中，利用杠杆工作的是 ( )
A．在湖水中用桨划水
B．用弹簧测力计测量物体的重力
C．用打气筒给自行车打气
D．跳伞运发动利用降落伞从空中落下
7．如下图的杠杆中，动力的力臂用l表示，图中所画力臂正确的选项是 ( )
8．关于力臂，以下说法中正确的选项是 ( )
A．力臂是支点到力的作用点的距离
B．杠杆的长度一定等于动力臂和阻力臂之和
C．力臂一定在杠杆上
D．力臂是支点到力的作用线的距离
9．以下仪器或工具在使用过程中属于杠杆的一组是 ( )
①量筒 ②剪刀 ③烧杯 ④试管夹 ⑤托盘天平 ⑥弹簧测力计
A．①②③ B．②④⑤ C．①③⑤ D．④⑤⑥

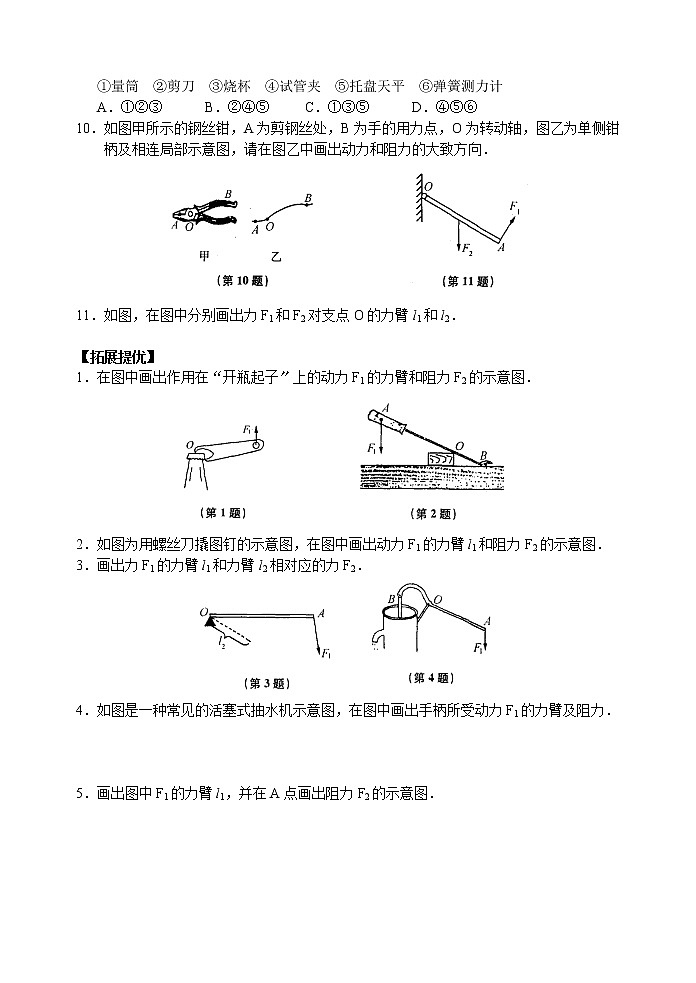

10．如图甲所示的钢丝钳，A为剪钢丝处，B为手的用力点，O为转动轴，图乙为单侧钳柄及相连局部示意图，请在图乙中画出动力和阻力的大致方向．

11．如图，在图中分别画出力F1和F2对支点O的力臂l1和l2．
【拓展提优】
1．在图中画出作用在“开瓶起子〞上的动力F1的力臂和阻力F2的示意图．

2．如图为用螺丝刀撬图钉的示意图，在图中画出动力F1的力臂l1和阻力F2的示意图．
3．画出力F1的力臂l1和力臂l2相对应的力F2．

4．如图是一种常见的活塞式抽水机示意图，在图中画出手柄所受动力F1的力臂及阻力．
5．画出图中F1的力臂l1，并在A点画出阻力F2的示意图．
6．如下图，是汽车液压刹车装置的一局部，该装置中AOB实为一个杠杆，O是杠杆的支点，请画出刹车时它所受的动力F1、阻力F2和动力臂l1．
7．如下图为古代护城河上安装的吊桥，请在图中作出绳拉力F的力臂．

8．如图是用钓鱼竿钓鱼的示意图，O为支点．F1为手对鱼竿的作用力，请画出：
(1)鱼线对钓鱼竿拉力F2的示意图；
(2) F1的力臂l1．
参考答案
【根底稳固】
1．力 一固定点 硬棒 弯 2．O F1 F2 l1 作用线 l2 作用线
3．(1)如下图
(2)如下图
4．A C B
5．支点 阻力 动力臂 阻力臂 6．A 7．D 8．D 9．B
10．如下图
11．略
【拓展提优】
8．如下图
