人教版九年级 第17章 第3节 电阻的测量（灵活多变的测电阻的方法）

这是一份人教版九年级 第17章 第3节 电阻的测量（灵活多变的测电阻的方法），共12页。

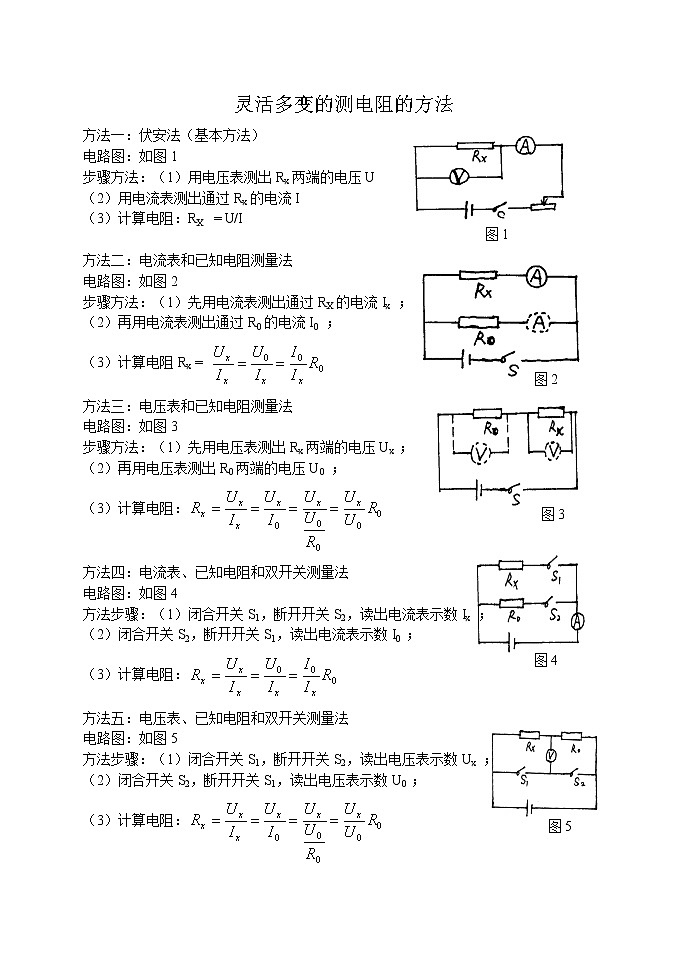

电路图：如图1
步骤方法：（1）用电压表测出Rx两端的电压U
（2）用电流表测出通过Rx的电流I
（3）计算电阻：RX = U/I
图2
方法二：电流表和已知电阻测量法
电路图：如图2
步骤方法：（1）先用电流表测出通过RX的电流Ix ；
（2）再用电流表测出通过R0的电流I0 ；
图3
（3）计算电阻Rx =
方法三：电压表和已知电阻测量法
电路图：如图3
步骤方法：（1）先用电压表测出Rx两端的电压Ux ；
（2）再用电压表测出R0两端的电压U0 ；
图4
（3）计算电阻：
方法四：电流表、已知电阻和双开关测量法
电路图：如图4
方法步骤：（1）闭合开关S1，断开开关S2，读出电流表示数Ix ；
（2）闭合开关S2，断开开关S1，读出电流表示数I0 ；
（3）计算电阻：
方法五：电压表、已知电阻和双开关测量法
图5
电路图：如图5
方法步骤：（1）闭合开关S1，断开开关S2，读出电压表示数Ux ；
（2）闭合开关S2，断开开关S1，读出电压表示数U0 ；
（3）计算电阻：
图6
方法六：电流表、已知电阻和单刀双掷开关测量法
电路图：如图6
方法步骤：
（1）将开关S拔到位置1，读出电流表示数Ix ；
（2）将开关S拔到位置2，读出电流表示数I0 ；
（3）计算电阻Rx =
图7
方法七：电压表、已知电阻和单刀双掷开关测量法
电路图：如图7
（1）将开关S拔到位置1，测出Rx两端电压Ux ；
（2）将开关S拔到位置2，测出电源电压U ；
（3）计算电阻：
方法八：电流表和滑动变阻器测量法
电路图：如图8
方法步骤：（1）闭合开关S，将滑动变阻器滑片P滑到a端，读出电流表示数I1 ；
（2）再将滑动变阻器滑片P滑到b端，读出电流表示数I2 ；
图8
（3）计算电阻：因为U =I1Rx U=I2（RX + Rab）
所以I1Rx =I2（RX + Rab）
方法九：电压表和滑动变阻器测量法
电路图：如图9
（1）（1）闭合开关S，将滑动变阻器滑片P滑到a端，读出电压表示数U1 ；
（2）再将滑动变阻器滑片P滑到b端，读出电流表示数U2 ；
图9
（3）计算电阻：
