初中物理北师大版九年级全册四 电磁铁及其应用综合训练题

这是一份初中物理北师大版九年级全册四 电磁铁及其应用综合训练题，共6页。试卷主要包含了4《电磁铁及其应用》课时练习等内容，欢迎下载使用。

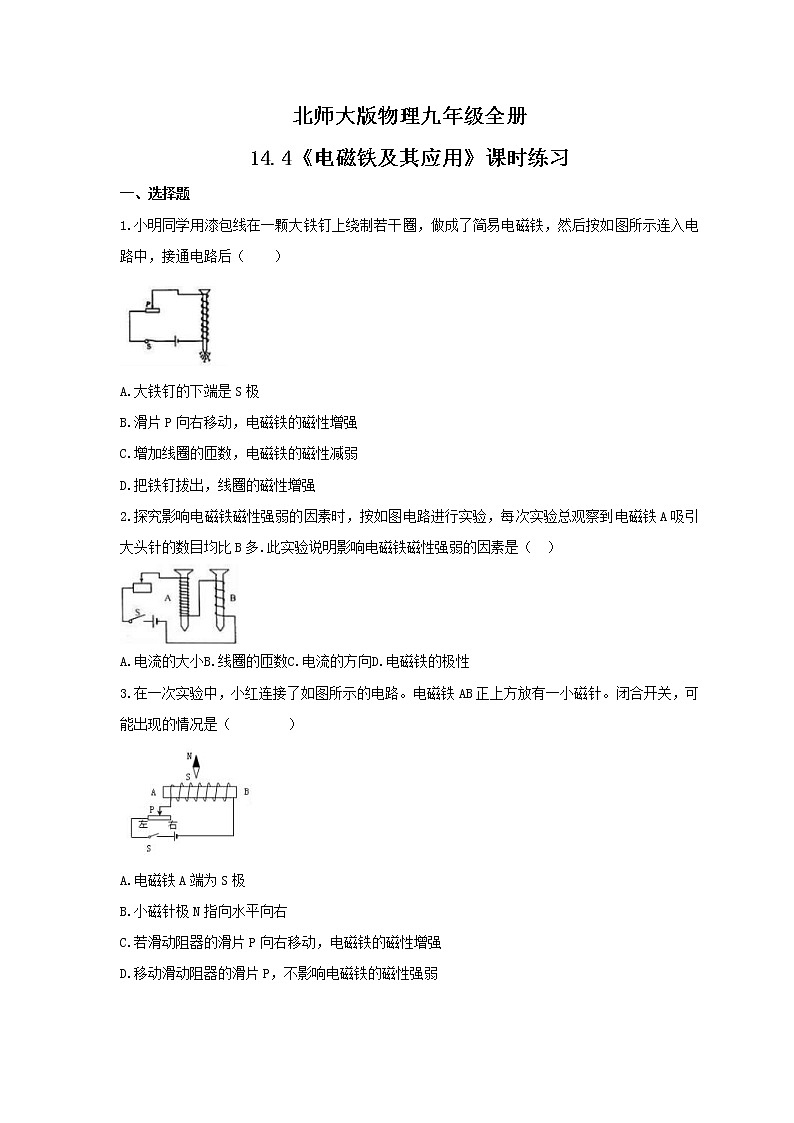

一、选择题
1.小明同学用漆包线在一颗大铁钉上绕制若干圈，做成了简易电磁铁，然后按如图所示连入电路中，接通电路后（ ）
A.大铁钉的下端是S极
B.滑片P向右移动，电磁铁的磁性增强
C.增加线圈的匝数，电磁铁的磁性减弱
D.把铁钉拔出，线圈的磁性增强
2.探究影响电磁铁磁性强弱的因素时，按如图电路进行实验，每次实验总观察到电磁铁A吸引大头针的数目均比B多.此实验说明影响电磁铁磁性强弱的因素是（ ）
A.电流的大小B.线圈的匝数C.电流的方向D.电磁铁的极性
3.在一次实验中，小红连接了如图所示的电路。电磁铁AB正上方放有一小磁针。闭合开关，可能出现的情况是（ ）

A.电磁铁A端为S极
B.小磁针极N指向水平向右
C.若滑动阻器的滑片P向右移动，电磁铁的磁性增强
D.移动滑动阻器的滑片P，不影响电磁铁的磁性强弱
4.小明同学在“制作、研究电磁铁”的过程中，使用两个相同的大铁钉绕制成电磁铁进行实验，如图所示，下列说法正确的是（ ）
A.若将两电磁铁上部靠近，会相互吸引
B.电磁铁能吸引的大头针越多，表明它的磁性越强
C.答案为：B线圈的匝数多，通过B线圈的电流小于通过A线圈的电流
D.要使电磁铁磁性增强，应将滑片P向右移动
5.某同学连接如图所示电路研究电磁铁的磁性.为了让铁钉吸引大头针的数目增多，以下措施中可行的是（ ）
A.将滑片向左端滑动
B.将滑片向右端滑动
C.减少铁钉上所绕线圈的匝数
D.去掉一节干电池
6.如图所示，当开关闭合时，位于电磁铁右端的小磁针的北极向右偏转。那么（ ）
A.电源的a端为正极；滑片向右移动时，电磁铁的磁性增强;
B.电源的a端为正极；滑片向右移动时，电磁铁的磁性减弱;
C.电源的b端为正极；滑片向右移动时，电磁铁的磁性增强;
D.电源的b端为正极；滑片向右移动时，电磁铁的磁性减弱.
7.如图所示，是悬挂在弹簧测力计下的条形磁铁，是螺线管。闭合开关，待弹簧测力计示数稳定后，将滑动变阻器的滑片缓慢向右移动，在此过程中下列说法正确的是（ ）

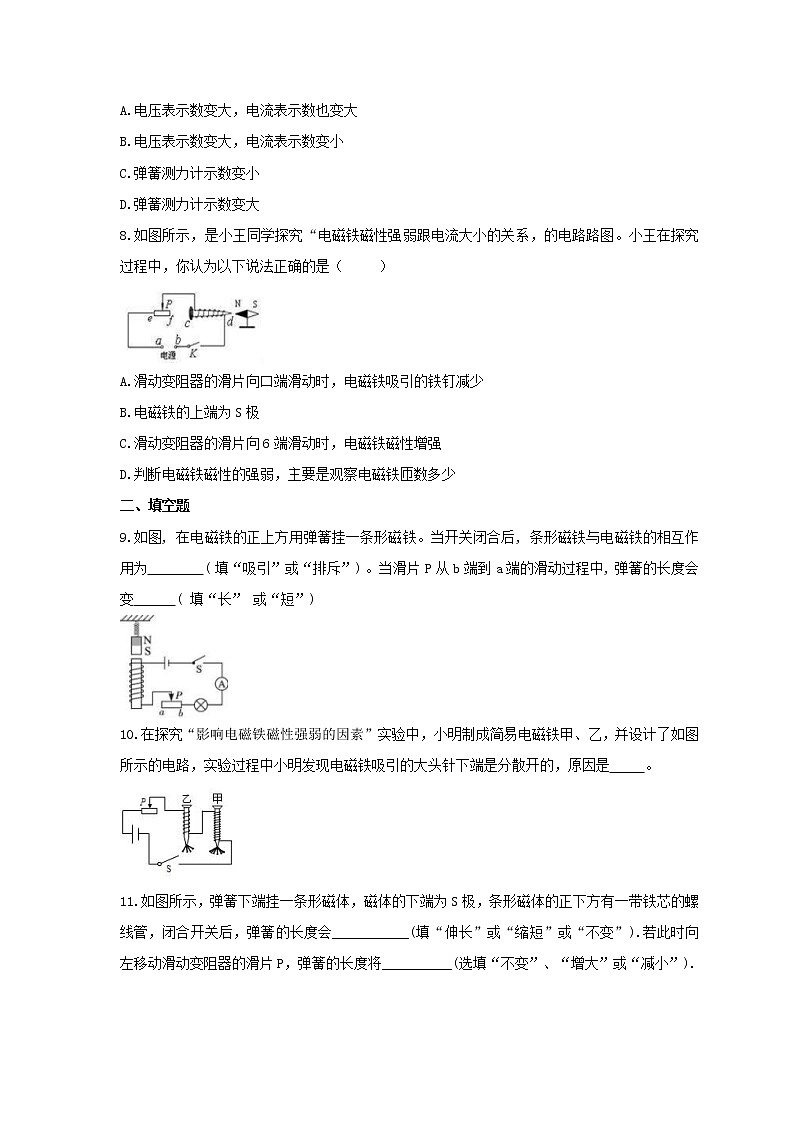

A.电压表示数变大，电流表示数也变大
B.电压表示数变大，电流表示数变小
C.弹簧测力计示数变小
D.弹簧测力计示数变大
8.如图所示，是小王同学探究“电磁铁磁性强弱跟电流大小的关系，的电路路图。小王在探究过程中，你认为以下说法正确的是（ ）
A.滑动变阻器的滑片向口端滑动时，电磁铁吸引的铁钉减少
B.电磁铁的上端为S极
C.滑动变阻器的滑片向6端滑动时，电磁铁磁性增强
D.判断电磁铁磁性的强弱，主要是观察电磁铁匝数多少
二、填空题
9.如图, 在电磁铁的正上方用弹簧挂一条形磁铁。当开关闭合后, 条形磁铁与电磁铁的相互作用为 ( 填“吸引”或“排斥”) 。当滑片P 从b 端到a 端的滑动过程中, 弹簧的长度会变 ( 填“长” 或“短”)
10.在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路，实验过程中小明发现电磁铁吸引的大头针下端是分散开的，原因是 。

11.如图所示，弹簧下端挂一条形磁体，磁体的下端为S极，条形磁体的正下方有一带铁芯的螺线管，闭合开关后，弹簧的长度会___________(填“伸长”或“缩短”或“不变”).若此时向左移动滑动变阻器的滑片P，弹簧的长度将__________(选填“不变”、“增大”或“减小”).
12.为了探究电磁铁的磁性强弱与哪些因素有关，某同学使用两个相同的大铁钉绕成电磁铁A和B，还找来一些大头针进行实验，电路如图所示。
（1）将两个电磁铁的线圈串联是为了研究电磁铁磁性强弱与______的关系（选填“电流”或“匝数”）；
（2）实验中要通过观察______，来判断电磁铁磁性的强弱。
13.为判断电源的正负极，小华同学找来了一个小铁钉，把导线的一部分绕在上面，制成了一个电磁铁连在电路中，如图所示。当闭合开关S，小磁针静止时N极的指向如图。据此判断电源的______________端是正极（选填“a”或“b”）

14.如图甲所示，当开关S闭合后，缠绕着导线的大铁钉的上端为 极；如图乙所示，甲、乙两物体都做匀速直线运动，从图中可知甲的速度 乙的速度（填空“>”或“=”或“<”）。

三、实验题
15.为了探究电磁铁的磁性强弱与哪些因素有关.
实验一：
小明同学使用两个相同的大铁钉绕成电磁铁A和B，还找来一些大头针进行实验，电路设计如图1所示.
实验二：
小丽同学使用大铁钉绕成电磁铁C，还找来一块已调零的电流表和一些大头针进行实验，电路设计如图2所示.
实验步骤：
根据图2所示连接电路.‚闭合开关S，调节滑动变阻器的滑片到某一位置，记录电流表的示数和电磁铁吸引大头针的个数.
ƒ调节滑动变阻器的滑片位置改变电路中的电流大小，记录电流表的示数和电磁铁吸引大头针的个数.
根据以上两个实验来回答以下问题：
（1）实验中通过观察 ，来判断电磁铁磁性的强弱.
（2）实验一研究的问题是电磁铁的磁性强弱与 是否有关.
（3）实验二在探究电磁铁的磁性强弱与哪些因素有关的实验中，自变量是 ，控制的变量是 .
参考答案
1.答案为：A
2.答案为：B
3.答案为：B
4.答案为：B.
5.答案为：B
6.答案为：B
7.答案为：C
8.答案为：B
9.答案为：排斥, 长
10.答案为：同名磁极相互排斥
11.答案为：缩短 减少
12.答案为：（1）匝数 （2）电磁铁能够吸起的大头针的数量
13.答案为：a
14.答案为：南，>。
15.答案为：（1）电磁铁吸引大头针的数量多少；
（2）线圈匝数；
（3）电流大小；线圈匝数.
