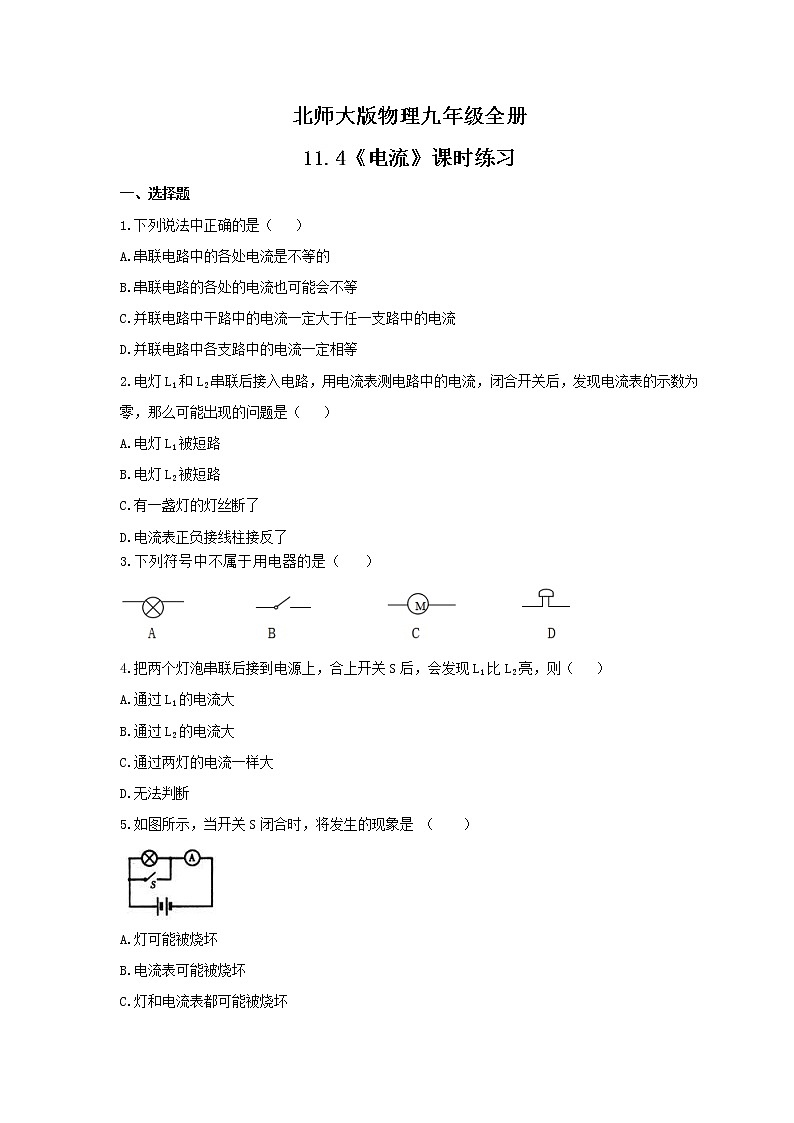

物理九年级全册第十一章 简单电路四 电流课后复习题

这是一份物理九年级全册第十一章 简单电路四 电流课后复习题，共5页。试卷主要包含了4《电流》课时练习，下列符号中不属于用电器的是等内容，欢迎下载使用。

一、选择题
1.下列说法中正确的是（ ）
A.串联电路中的各处电流是不等的
B.串联电路的各处的电流也可能会不等
C.并联电路中干路中的电流一定大于任一支路中的电流
D.并联电路中各支路中的电流一定相等
2.电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（ ）
A.电灯L1被短路
B.电灯L2被短路
C.有一盏灯的灯丝断了
D.电流表正负接线柱接反了
3.下列符号中不属于用电器的是（ ）
4.把两个灯泡串联后接到电源上，合上开关S后，会发现L1比L2亮，则（ ）
A.通过L1的电流大
B.通过L2的电流大
C.通过两灯的电流一样大
D.无法判断
5.如图所示，当开关S闭合时，将发生的现象是 （ ）
A.灯可能被烧坏
B.电流表可能被烧坏
C.灯和电流表都可能被烧坏
D.不发生任何事故
6.如图所示,A、B是两个完全相同的金属球,都放在绝缘支架上。A带大量负电荷,B带大量正电荷,用铜导线C连接两球,则( )
A.电子从B流向A,电流方向从A到B
B.电子从A流向B,电流方向从B到A
C.正电荷从B流向A,电流方向从A到B
D.正电荷从A流向B,电流方向从B到A
7.某实验小组用两个相同的小灯泡连接成如图所示的串联电路,当开关闭合后发现,甲、乙两灯都不亮,为了找到故障原因,小张用一根导线来检查。当导线与A、B两点连接时,甲灯不亮、乙灯亮;当导线与B、C两点连接时,两灯都不亮。由此推测故障是( )
A.A、B两点间存在短路
B.A、B两点间存在断路
C.B、C两点间存在短路
D.B、C两点间存在断路
8.对于如图所示的电路，下列说法中正确的是（ ）
A.闭合S2，断开S1、S3时，电路是断路
B.闭合S1、S2、S3时，电路是通路
C.闭合S1、S3，断开S2时，电路是短路
D.闭合S2、S3，断开S1时，Ll发光而L2不发光
二、填空题
9.要想电路中得到持续的电流，必须满足两个条件：
第一， ；第二， .
10.不论电路是简单的还是复杂的，组成电路总离不开 、 、 和 这四种元件.在电路中提供电能的是 ，消耗电能的是 ，输送电能的是 ，控制电能输送的是 .
11.如图所示的某段电路中，A、B、C、D、E是四个接线柱.A接电源的负极，E接电源的正极.
（1）用导线连接A、B，则电流通过灯 ，它们是 联的；
（2）用导线只连接C、D，则电流通过灯 ，它们是 联的.
12.如图所示,当开关S1、S2断开时,电路是 ;当S1闭合、S2断开时,电路是 ;当S1、S2都闭合时,电路是 。(均选填“通路”“断路”或“短路”)
13.如图1所示电路，当开关S1、S2闭合后，A2与R2是 （选填“串”或“并”）联的，电流表A1测量的是通过 （选填“干路”“R1”或“R2”）的电流，电流表的指针偏转如图2所示，电流表的示数为 A。
14.如图所示的电路中，在开关闭合后，电流的方向是从_____接线柱流向_____接线柱；在灯泡中，电流的方向是从_____接线柱流向_____接线柱.
三、作图题
15.如图所示的电路，这时灯L1 ，灯L2 .（填“不发光”或“发光”）灯L1和L2是 联.在图中电流流过的导线上标出电流方向，并在右图框内画出相应的电路图.
16.(1)根据电路图，请用笔线把图中的实物连成电路；
(2)如果要使电流表测干路中的电流，请你用另一种颜色的笔在实物图9上只改动一根连线(删去一根线，重画一根线)实现这一要求.

参考答案
1.答案为：C
2.答案为：C
3.答案为：B.
4.答案为：C
5.答案为：B
6.答案为：B；
7.答案为：B；
8.答案为：D
9.答案为：要有电源 电路必须是通路
10.答案为：电源 开关 导线 用电器 电源 用电器 导线 开关
11.答案为：L1、L3 并 ；L1 L2 并；
12.答案为：断路 通路 短路.
13.答案为：串；干路；0.28。
14.答案为：C d b a
15.答案为：发光 发光 并
16.答案为：(1) 略 (2)
